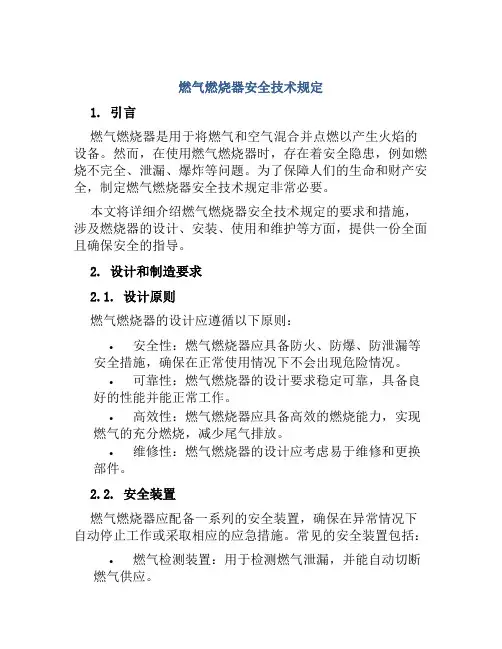

燃气燃烧器安全技术规定

第一章总则

第一条为了保障燃气燃烧器(以下称’燃烧器’)的安全运行，避免和减少燃气设备安全事故，减少财产损失，保护生命安全，为燃气设备的安全监察提供技术依据，制定本安全技术规定(以下称’规定’)。

第二条本规定依据国务院《特种设备安全监察条例》中有关规定，并参考国内外相关标准编制。

关联法规：

第三条适用范围

(一)本规定适用于各类锅炉用燃气燃烧器，其它用途用燃气燃烧器可以参照本规定执行。

(二)本规定规定了燃烧器的结构与设计、安装与系统、运行与维护、安全与控制装置、技术资料与铭牌要求等。

(三)双燃料燃烧器应该同时满足本规定和TSGGB002-2006《燃油燃烧器安全技术规定》的要求。

第四条燃烧器的电气控制系统的安全性能，应该符合GB3797-89

《电控设备第二部分装有电子器件的电控设备》的规定。

第二章结构与设计要求

第五条设计

(一)燃气燃烧器一般由以下主要部分组成：燃气喷嘴、燃气阀系、风机、燃气流量调节阀、空气调节装置、点火装置、燃气压力检测开关、空气压力检测开关及火焰监测装置等。

(二)燃烧器的设计应该能保证燃烧器达到规定的输出功率及性能要求。燃烧器的结构应该保证不会发生不稳定、变形或开裂等危及安全的问题。

(三)燃烧器各部件结构和尺寸的设计不仅必须保证燃烧器可靠经济运行，还要保证操作人员的安全。

(四)燃烧器上应当有火焰观测孔，为防止火焰喷出或烟气外漏，观测孔配件应当具有足够强度并且被有效密封。

(五)对于燃烧器的运动部件(皮带传动、风机)必须设计防护装置。

(六)为防止异物吸入，影响设备正常安全运行，燃烧器风机入口应该装有金属防护网罩。

(七)设计额定输出功率大于等于350kW的燃烧器，需配置燃气流量调节装置，使其输出功率在规定的范围内可调。连续调节燃烧器的燃气流量调节装置应该有清晰的指示。

(八)燃烧器应该设置空气流量调节装置。设置调节挡板的，空气

挡板的位置应该有清晰的指示。

(九)对多级调节或连续调节的燃烧器，空气和燃气调节装置应该通过机械、电动或其他方式实现联动。

(十)燃气控制阀的入口处应该装有过滤装置，过滤装置可以与下游的燃气控制阀成为整体。过滤器的孔径应该不大于1.5毫米；过滤器的入口及出口处均应当设有永久性压力测试点。

(十一)燃烧器内管道中燃气流速应当不能大于25m/s；燃烧器前管道中燃气流速应当不能大于15m/s。

第六条材料

燃烧器所有部件应该选择合适的材料，确保燃烧器在正常运行过程中不会产生结构特性和工作特性的下降。燃烧器的制造材料应当符合以下要求：

(一)燃烧器所有部件在正常运行条件下，应当能承受可能遇到的机械载荷、热负荷或化学负荷，适应环境操作条件。

(二)与燃气接触的各种零部件的制造材料以及防腐材料，应该能承受设计工况下可能与燃料发生的化学腐蚀；所有密封面处的密封材料，在燃烧器正常工作条件下应该保持有效。

(三)燃烧器正常运行过程中可能与火焰直接接触的零部件，应该采用耐热材料制作。

(四)燃烧器所有部件不宜使用含有石棉材料的制品。
