变频恒压给水机组操作规程
1.0
2.0
3.0 目的
规范变频恒压给水机组的操作，确保变频恒压给水机组可靠安全运行。适应范围
适用于管理处变频调速恒压（变压）供水设备的运行操作。
内容
4.0 记录
《生活水泵运行记录表》
恒压供水系统操作规程
恒压供水系统操作规程 一.前言 1.1操作注意事项 在操作,维护或检查本系统时务必有专业技术人员来执行，特别是电气操作，容易造成触电危险。 警告： 1.在操作,维护或检查本系统时务必有专业技术人员来执行,特别是电气操作,容易造成触电危险。设备检修时,务必切断相关电源和相关阀门否则会造成人员伤亡和设备损坏。 2.本系统设备/管道在环境温度≤0℃不间断工作时需注意防冻,并定时巡查（巡查频率≤2小时/次）以免造成设备损毁。具体防冻措施可参考该设备的使用说明书。 3.本系统设备/管道在环境温度≤0℃时停机（停机≥30分钟）时需将水系统的内部积水全部放净，以免设备及管道内部结冰造成设备损毁。 4.如机组处于长期停机状态期间，应切断电源,并将水系统的内部积水全部放净,冲入稍高于大气压的氮气驱除空气后旋紧放水放气阀门防锈，停机期间应做好维修保养工作,应该将机组全部遮盖,防止积灰。 1.2流程注意事项 本系统开机时存在启动流程，按照顺序启动设备，否则会对设备造成损坏。 1.3手动操作 手动操作时注意一定要检测设备状态和周边环境，认真确认阀门开关状态，再进行设备手动操作；操作过程中观察实时运行参数，如有异常立即停机。 二.设备操作说明 2.1水阀
2.1.1补水阀操作 选择开关：【手动】【停止】【自动】运行方式选择，手动时，直接启动补水电机进行补 水；自动时，当水位低于补水液位时会自动启动电机补水，水位上升到停水液位时会自动 关闭补水电机，运行时指示灯亮。 2.1.2冷却水送水泵操作 选择开关：【手动】【停止】【自动】手动时直接工频启动，不受变频器控制；自动时变频启动，运行频率受设定压力大小控制，运行时指示灯亮。 水泵：冷却水送水泵A、B。 注意：刚开机时会遇到水泵排气后开启有噪音并吸不上水处理方法是：在水泵运转时慢慢关闭水泵出水口（不能全部关死）然后慢慢打开，反复几次就能恢复 正常。 2.2触摸屏画面 2.2.1工艺流程图画面
恒压供水技术方案
恒压供水技术方案 一、综述 1、概述：以变频器为核心的自动给水设备已经成为当下现代高楼自动供水设备的核心 设备.可以取代传统的高位水箱、气压罐供水,避免水质的二次污染,具有节能、操作方便、自动化程度高的特点.变频调速恒压供水设备可在生产生活用水、锅炉恒压补水、供暖系统、空调系统、定压差循环水、消防用水等方面直接应用. 2、特点： （1）高效节能； （2）可取代高位水箱或者水池,减少土建投资,避免水质二次污染； （3）采用恒压供水,大大提高供水品质； （4）延迟设备使用寿命,采用变频恒压供水,启动方式是软启动,对机械、电气设备冲击小,可大大延迟设备使用寿命,特别是机械设备. （5）控制系统可根据客户需求配置人机管理系统、中文提示、中文监控操作,极大方便了客户的操作使用和设备维修； （6）全自动控制,无需人工干预； （7）具有完善的保护功能,变频器保护、欠电压保护、过电压保护、短路保护、过载保护、过热保护、缺相保护. 3、适用范围 （1）适用于自来水厂及加压泵站； （2）适用于住宅小区、宾馆、饭店及其它大型公共建筑的生活供水； （3）适用于大中型工矿企业的生产生活用水； （4）适用于居民住宅小区、宾馆、饭店、大型公共建筑和各种工矿企业的消防供水、生产供水； （5）适用于工矿企业恒压、冷却水工会和循环供水系统； （6）适用于热水供水、采暖、空调、通风系统的供水； （7）适用于污水泵站、污水处理中的污水提升系统； （8）适用于农田排灌、园林喷洒、水景和音乐喷泉系统； 二、工作原理
恒压供水系统是由电气控制柜、水泵、稳压罐、压力传感器等组成也可根据用户需求可选部分设备.用户连接只要将水源直接接入水池,出水口与用户管网连接即可.适用于直接安装即可使用的理想给水设备. 恒压供水工艺流程图如下： 电气控制系统采用PLC控制,通过压力传感器自动检测,对水泵电机实现闭环控制.使用最新的变频调速技术,根据用户用水量自动调节恒压供水.机组通过压力传感器元器件将实际压力信号转换成电信号,经微电脑放大、比较、运算,自动控制电机转速和水泵工作数量.当一台水泵压力不够时,其他水泵逐步自动投入运行；当用户水量减少是,水泵逐步自动停止,确保用户恒压供水.如果用户选择用小流量水泵时,在夜间小流量供水时,由小流量泵供水. 贞观科技 2017年7月
变频恒压供水说明书
感谢使用本公司产品，在使用设备前请仔细阅读《使用说明书》 变频恒压供水控制柜 使 用 说 明 书 江苏花都环保科技有限公司
一、概述 恒压供水系统是在传统供水系统的基础上发展起来的一种新型供水方式。该系统可广泛用于宾馆、大中型饭店、民用住宅、工矿企业、机场等场所的生产、生活用水。设备包括水泵机组、电气控制柜、底座、管道、阀门、仪表等。 二、安装 1.设备安装前请检查各部件是否齐全、完好； 2.检查电气控制柜（下称电柜）在运输、搬运过程中，柜内的元器件端子等是 否有松动、脱落现场，发现后应及时紧固好； 3.电柜的安装位置须考虑操作、维护和本身的散热通风条件等情况； 4.将设备搬放就位、放平，然后进行二次灌浇固定，设备应平整，不应有附加 机械应力； 5.将电源线从柜体底部进线口引入，接于空气开关 L1、L2、L3端子N、PE上。 6.将水泵电机线从柜体底部接入，按电机序号依次接线； 7.接好液位浮球、出水压力变送器信号线，信号控制线建议用RVVP2×1.0屏蔽 电缆，屏蔽层接地； 8.根据电机功率，调整好热继电器的相应电流整定值； 三、调试（以下说明及图片都以4台泵为例） 1.向电柜送电，合上空气开关QF，检查电源电压、相序是否符合设备的技术 要求（3N～380V／220V 50HZ）；如相序故障灯亮，调换总开关出线的2根线。 2.手动工频测试：把“手动自动”开关拨至“手动”，所有泵手动开关拨至“关”， 合上分开关，把泵手动开关拨至“开”，可工频运行泵，检查水泵的转向是否 正确，如反转，调换水泵接至端子排上的2根线。 3.手动变频测试：把“手动自动”开关拨至“自动”，在视窗系统内进入【泵 控制】画面，所有泵手动开关拨至“关”，系统方式开关“测试运行”切换 至“测试”，把某一台泵的手动开关拨至“开”，泵变频运行，检查转向，如 不对，把变频器输出端的2相线对调。将泵检修开关拨至“运行”，将“手动 自动”旋钮置于手动，分别把泵的“停止启动”拨至启动就可启动该水泵， 检查水泵的转向是否正确；同样检查每台水泵工作情况。 4.根据需要设定工作参数，至此设备可以投入运行，通过操作面板设定工作压 力值. 四、工作原理 设备启动以后，l号水泵的转速随着变频器（VVVF）频率的上升而逐渐升高，延时5秒后，通过压力传感器检测管网压力，将信号传输给微处理器经分析运 算，指令变频器自动调节水泵的转速，当水泵的转速升高到某值，即水泵转速 响应到系统设定压力时稳定其转速，从而达到系统平衡。 当用水量增大时，l号水泵的转速不能保持系统设定压力而平衡被破坏，产生偏差，这时自动调节系统指令变频器增大其输出频率，使水泵转速迅速升 高到响应系统设定压力而达到新的平衡。当用水量继续增大，l号水泵在额定 频率50HZ与额定流量和扬程时，仍达不到系统设定压力，微机指令1号水泵 在工频状态下工作，同时启动2号水泵在变频状态下工作，直至50HZ输出。 当用水量继续增大，2号水泵在额定频率50HZ与额定流量和扬程时，仍达不 到系统设定压力，微机指令2号水泵在工频状态下工作，同时启动3号水泵在 变频状态下工作，直至50HZ输出,……。 当用水量减少，变频泵变频调节运行，管网压力超过设定压力，微机指令
变频供水设备安装使用说明书
变频恒压供水设备安装使用说明 1、概述 全自动变频调速变流量恒压供水设备是我公司引进国际最先进的变频调速技术，微机程序控制技术，自动化技术，用创新的给排水专业新工艺技术，与电机泵组结合的新型给水设备。 该设备具有高效节能，自动化程序高，运行可靠，操作灵活方便，以及抗电磁干扰能力强等特点，可通过压力传感器，根据用水量的变化，自动控制多台水泵变频、工频、循环软启动的恒压变量或变压变量给水设备。它广泛用于工业与民用建筑的生产、生活给水系统及公共设施、宾馆、饭店等各种给水系统。 2、特点 1）节电23-55% 2）对多台泵组均能可靠的实现软启动交替运行，大大延长设备的使用寿命； 3）具有缺相、欠压、过压、过流、过载、短路、过热、失速等各种自动保护功能； 4）节省投资，减少占地，安装、使用、检修方便； 5）采用数字PID调节、恒压精度高、水压波动小； 6）可实现恒压变量和变压变量等多种工况的要求。 3、工作原理 根据用户要求，先设定给水压力值，然后通电运行，压力传感监测管网压力，并变为电信号送至可编辑控制器或微机控制器，经分析处理，将信号传至变频器来控制水泵运行，当用水量增加时，其输出电压及频率升高，水泵转数升高，水泵转数升高，出水量的增加。当用水量减少量，水泵转数降低，减少用水量，使管网压力维持设定压力。在多台泵运行时，逐机软启动，由变频转工频至压力流量满足为止，实现了水泵的循环控制。
4、安装： （1）潜水泵安装前先进行场地清理，使场地具备安装条件。 （2）潜水泵安装前确认冷却液以加注完好，潜水泵安装放置一定注意接管方向，便于操作、维修及保养。 （3）潜水泵所配接管及各连接部位应清理干净，并与系统各接管正确安装。（4）潜水泵安装完毕及运行前必须按要求进行水压试验。 （5）安装过程中注意管道平直度；防止管道积气。 2、电控柜安装及注意事项 因为电控柜内装有很精密的微机控制器，变频调速器及集成电路软硬电器元件，为保证其工作可靠和较长的寿命，电控柜布置时应确保： （1）无腐蚀性气体和尘埃，机房要采光、通风良好。 （2）机房内不得有积水、溅水，保持干燥，水泵与电控柜必须有隔板，防止溅水进入电控柜内。 （3）机房内用户须安装电源配电盘，并配置空气开关、电表、电压表及照明灯具。 （4）电控柜应放在操作方便的位置，台做座应高于室内平面30cm，并预留电缆沟及排水沟。 （5）先将电控柜固定好，引入三相动力线接在柜内总开关。 （6）零线接在柜内标有N字母的接线端子上。 （7）通往水泵电机动力线，分别从热继电器上接出。 （8）仪表控制线按电器图所注分别接在机应的位置上。 5、调试 调试前必须查好电源线路，看电源是否符合要求，以免造成不必要的伤害。 1、正确接通电源，一般为380V的三相四线电网（±10%）。
变频恒压供水统使用说明书2
变频恒压供水控制设备 用户手册 一、概述 随着变频技术的推广运用，人们的认识不断深入，传统的供水方式已无法真正保证系统长期可靠运行，已逐步被新兴的变频恒压供水系统所替代。本系统采用先进的变频器（VVVF）以及专用的恒压供水控制器对管网压力进行控制，大大地简化了操作的复杂程度。 在自动工作状态下，用户在据需要的压力值进行设定后，通过专用的恒压供水控制器与变频器之间的相互控制，使管网压力始终保持在设定的压力值误差范围以内。在对生活管网进行供水时，系统执行管网设定压力。若为消防与生活共用系统，则平时执行生活管网供水压力，当消防信号到达控制柜时执行消防压力，消防信号撤消时继续执行生活压力。系统具有重新上电后自动启动的功能，无需人员值守。水泵处于无水情况下将自动停机。 二、分类标记 变频恒压供水控制设备分类标记 设备的型号编制中包括设备特征标记、消防工作压力、消防工作流量、消防泵台数等内容 H 水泵台数 工作流量L/S。 工作压力MPa。 特征标记（参阅特征标记说明） 特征标记说明
序号 型号 编号 特征标记说明 1 SB 生活专用变频自动恒压给水设备 2 HB 消防与生活（生产）共用变频自动恒压给水设备 三、原理框图如下： 3．1 生活水泵组为两用一备形式的变频恒压供水控制设备示意图如下: 消防泵 泵 泵 泵电控柜 远传压力表 消防泵 消防泵 液 位 控 制 器 水池 3．2 生活水泵组为两用一备形式的变频恒压供水控制设备产品简介 生活水泵组为两用一备形式的变频恒压供水控制设备由三台生活水泵、电控系统、远传压力表、阀门管路、共同底座等组成。 设备运行前，需根据供水所需要的压力值预先设定稳压压力值，打开所有阀门。 水泵手动运行时，通过控制柜面板直接启停水泵（具体参阅消防专用自
给水泵运行操作规程
给水泵运行操作规程 水泵是一种常见的机械设备，广泛应用于工业、农业、建筑等领域。为了确保水泵的安全运行和延长其使用寿命，在使用水泵时需要严格按照操作规程进行操作。下面是一份水泵运行操作规程，共1200字。 一、准备工作 1. 检查水泵所在的电源线路和电气设备，确保电路正常，接地可靠。 2. 检查水泵的冷却系统，保证冷却水源充足，水泵在运行过程中不会过热。 3. 检查水泵的输水管道和阀门是否畅通，有无泄漏现象。 二、启动前的准备 1. 检查水泵的轴承和密封件是否正常工作，如有损坏应及时更换。 2. 检查水泵的叶轮是否清洁，无异物，可以顺畅转动。 3. 检查水泵的电机绝缘是否正常，没有短路或漏电现象。 4. 检查水泵驱动装置（如电动机、内燃机等）的工作状态是否正常。 三、启动操作步骤 1. 打开水泵的进水阀门，确保有足够的进水量。
2. 打开泵体的排气阀门，放出管路中的空气，直到水从排气阀冒出为止。 3. 启动水泵的驱动装置，一般先启动电动机，然后逐渐增加转速。 4. 检查水泵运行中是否有异常声音或振动，如有应立即停机检修。 四、运行中的注意事项 1. 在运行过程中，定期检查水泵的工作温度、振动和噪音，如有异常要及时处理。 2. 确保进水管道和出水管道的阀门处于正确的开启状态，防止出现过载运行或无水运行的情况。 3. 定期检查水泵的润滑系统，添加或更换润滑油，保障润滑系统正常运行。 4. 定期对水泵进行清洗和保养，清除积污和杂质，保持水泵的高效运行。 5. 注意水泵的工作环境，防止灰尘和异物进入泵体，影响水泵的工作性能。 6. 如果需要停机或长时间不用水泵，应及时关闭进水阀门，并将水泵内的水排出。 五、应急处理 1. 在运行过程中，如发现水泵出现异常（如漏水、温度过高、噪音过大等），应立即停机并进行检修。 2. 如果电网供电不稳定或突发停电，应及时停机，避免损坏水泵或其他设备。
三井变频恒压供水控制器使用说明
三井变频恒压供水控制器使用说明 1.操作说明 4.1 中文液晶LCD面板 4.2 系统设置有11个按键，以及供水模拟运行图。 《ON/OFF》键：手动运行时使用，自动运行无效。当泵停止时按下此键启动该泵工频，当泵运行时按下此键停止该泵工频。 《上》、《下》、《左》、《右》键：参数设定时使用。参数设定见后面详细说明。 《ESC》键：复位键，参数设定时使用及故障复位。 《A/M/ENT》键：参数设定时使用及手动、自动转换。参数修改后的确认键。 无水指示灯：当无水时亮红灯，正常情况下不亮。 故障指示灯：当故障时亮红灯，正常情况下不亮。 泵运行指示灯：工频运行时亮红灯，变频运行时亮绿灯，停止运行时不亮。
中文LCD液晶显示界面： 4.4 参数设定及操作方法： 1、按《上》或《下》键，进入主菜单，按《ENT》选择进入。 2、按《上》或者《下》键翻页。 3、更改参数时，按下《ENT》键，需要修改参数将闪烁，在闪烁位上按《上》、《下》键增大或减小该位数值，《左》、《右》键移位。 4、更改参数时按下《ESC》键，取消修改。在参数页按下《ESC》键返回。 5、频率校准方法：直接输入当前实际频率，按下《ENT》键即可。 6、压力校准方法：直接输入当前实际压力，按下《ENT》键即可。 7、压力及频率相关参数的自动生成：
与压力设定相关的参数，出厂设定默认值为0。当这些参数没有修改时，将提示相应的报警，不能开机。 下面详细说明这些压力的设定： 当设定压力有变化时，执行压力联锁功能，自动生成参数，具体变化如下： 防爆压力=设定压力/3 压力下限=设定压力—0.09Mpa 超高压力=设定压力+0.20Mpa 小泵开压力=设定压力—0.03Mpa 小泵关压力=设定压力+0.03Mpa 唤醒压力=设定压力—0.06Mpa 注：这些压力设定只有在执行压力联动功能时，跟随变化一次，仍然可以适当修改，做进一步的微调。 与频率设定有关的参数有频率下限、休眠频率，这两个参数出厂默认值分别为：频率下限=35Hz、休眠频率=30Hz。与“压力联动”同样，当执行频率联动时，跟随变化，变化如下： 休眠频率=频率下限—5Hz
变频供水设备操作说明书
变频恒压供水设备 操 作 维 护 说 明 济南市新星人环工程有限公司
全自动恒压变频供水设备操作说明书 一、设备的组成 全自动变频供水设备由变频水泵、膨胀罐及智能电控柜等联合组成的单元式变频供水装置。 二、工作原理： 我公司生产的变频恒压供水设备满足了生产、生活、设施用水量大的情况，为使管网保持恒定的压力，变频泵在压力控制器的作用下恒压工作的目的。在设备处于稳定状态下，由于系统渗漏压力下降达系统设定值（通常0.2Mpa）时，由压力传感器或液位传感器发生相应信号，通过电控柜控制，启闭补水泵，做到水位、压力全自动双控制，使管网始终处于设计所需的工作压力（水位）。 三、供货范围： 1、膨胀罐 1台 2、变频泵 1-3台 3、智能电控柜 1台 4、配套管阀件压力控制器等 1套 四、供水变频装置的维护、注意事项 1、水泵的操作启动，停止还应符合厂家要求的操作规程进行必须的维护和保养（详见水泵使用说明书）。 2、运行后（半年或一年后）气室内的压缩空气有可能泄漏而影响正常工作，如水泵启闭过于频繁，应检查并及时补充气压保持室内的气压至要值内（0.5Mpa）。 3、本设备安装时应保持水平，稳定。 4、机组设备经调试正常，投入运转后，严禁非操作人员乱动开启阀门、电源控制系统，造成误操作，以免损坏设备，影响消防、用水情况的正常供给。 5、在室外的情况下，冬天设备应考虑防冻保温措施，以免受冻损坏设备，造成不必要的损失，影响使用。若长期不用时应将水泵内的积水排出。 五、水泵操作规程 1一般规定
1.1 水泵的操作人员必须了解所使用水泵的构造、性能、用途，熟悉安全操作和技术保养规程。 1.2水泵必须有专人操作，并且对水泵的安全使用和正确保养负有全面责任。 1.3 操作人员必须按保养规程要求，定期做好水泵的清洁、润滑和调整工作（拧紧连接螺栓），使水泵经常保持良好的工作条件。 1.4应经常对电气设备进行检查和定期保养，保证绝缘良好安全可靠。 2起动前准备 2.1用手拔转联轴器，叶轮应无卡摩现象，转动灵活。 2.2打开进口阀门，打开排气阀使水充满整个泵腔，然后关闭排气嘴。 2.3起动前应对水泵和抽水装置管路阀门作全面仔细的检查，不得有漏水、漏气现象。 2.4应先用手盘动泵几圈以使润滑水进入机械密封端面。 2.5点动电机，确定转向是否正确，这样方可起动。 3起动与运行 3.1全开进口阀门，关闭吐出管路上的阀门。 3.2接通电源，当泵达到正常转速后，再逐渐打开吐出管路上的阀门，并调节到所需要的工况。 3.3必须注意观察仪表读数、电机、轴承升温、滴漏和升温以及泵的振动和杂音等是否正常，正常时机械密封滴漏为3滴每分，温度小于75℃，如果发现异常情况应及时处理。 4 停机 4.1逐渐关闭吐出管路上的阀门，切断电源。 4.2关闭进口阀门。 4.3如环境温度低于0℃，应将泵内水放出，以免冻裂水泵。 4.4如长期停止使用，应将泵拆卸清洗上油，包装保管。 5泵的维护与保养 5.1运行中的维护与保养 5.1.1进水管路必须高度密封，不能漏水、漏气。 5.1.2禁止泵在汽蚀状态下长期运行。 5.1.3禁止泵在大流量工况运行时，电机超电流长期运行。
恒压供水变频使用说明书
BPC系列变频调速恒压供水设备技术方案 一、概论 BPC系列变频调速恒压供水设备是一种自动化程度最高,节能效果显著的供水设备。其控制核心采用了交流变频技术和微机控制技术,通过采读供水系统的压力/温度变化信息，经数据处理后对水泵机组进行调速，改变供水流量以满足管网系统的供水要求. 本设备广泛应用于: ●城乡水厂泵站，加压泵站； ●居住小区、宾馆、饭店及其他大型公共建筑的生活、消防供水； ●工矿企业的生活、生产用水; ●采暖、空调系统的冷热水循环系统; ●污水处理; ●农业排灌，园林喷灌及音乐喷泉等。 二、设备构成 BPC系列变频调速恒压供水设备由泵、动力及控制系统和其他操作设备组成（图1）。本设备配有2—4台主供水泵（含备用泵1台),1-2台辅助泵和1个小型气压罐。每台泵的进出口两侧各装有一个闸阀,以便将泵退出系统进行维修。出水侧还装有一个逆止阀，防止水倒流。为节约占地面积，泵一般采用立式结构。泵的轴封采用机械密封，可防止泵的泄露而使泵房更整洁。 三、设备特点 节能:本装置与其他的控制系统不同,它的能量损失最小，泵仅在要求供水时才吸收能量,在从零至最大的不同流量要求时,通过改变泵的转速,使之始终输出 恒定的压力.在用水量极小时,比如夜间,系统可通过气压罐供水，或辅泵(设计选配供水。 低噪音运行：需要供给最大流量的时间很少，大部分时间泵都工作在低转速状态，并且泵是由低噪音电机驱动低速运转的。系统还加置了降低振动和噪音的减振器,合适的安装可以使噪音降低到最小.因此，在要求安静工作环境的场所 安装本系统是十分必要的，如医院、剧院、播音大楼、居民住宅区、旅馆等等. 占地面积小：本中心要求提供安装的场地非常小，柔性布置和特殊的设计可以用于每一个可能安装的地方。 容易安装：每一套设备都是成套供应的，并已装配好连接进出水口、动力及低水位保护开关的接口和操作设备。 运行经济:使用变频无级调速系统可以快速调整泵的供水流量,并向用户提 供合适的供水压力。合适的工作压力使得设备的使用时间长,且泵、阀门、仪表及其他水暖器材的磨损很小，不易损坏.标准化的元器件和极大的互换性可减少大量备品备件. 快速收回投资：较高的投资费用将因较低的能量消耗在短期内得到补偿。显著的节能效果可快速收回投资费用
上海东方泵业全自动恒压变频供水设备操作说明书
全自动恒压变频供水设备操作说明书 制造单位：上海东方泵业（集团）有限公司
目录 1、工作环境及条件 (2) 2、设计标准 (3) 3、产品特点 (3) 4、设备运行原理 (3) 5、设备组成部件特点 (5) 6、“EAST“牌变频给水成套设备水泵操作规程 (9) 7、“EAST”牌恒压变频供水设备电控柜使用说明 (10) 8、变频器设置： (11) 9、 ABB变频器故障代码表及故障排除 (11)
全自动变频恒压供水设备操作说明书 1、工作环境及条件 1）环境温度：4℃～40℃； 2）空气相对湿度：＜95%（20℃），无结露； 3）振动：＜0.5g，振动频率 10Hz～150Hz，最大振动加速度不应超过 5m/s2； 4）倾斜角度：＜5° 5）电源电压：380V±10%）； 6）电源频率：50Hz±2Hz； 7）设备运行地点无导电或爆炸性尘埃，无腐蚀金属或破坏绝缘的气体或蒸汽。 基本参数
2、设计标准 《建筑给排水设计规范》（GB50015-2003）第3.6.4； 《城市给水工程规划规范》（GBJ13-86） 《给排水工程管道设计规范》（GB50332-2002） 《低压配电设计规范》（GB50054-94） 《给排水设计手册》第二册； 《高层建筑给排水设计手册》； 3、产品特点 无吸程不产生负压 该设备直接接在储水水箱上，市政管网来水先进入储水水箱，使自来水管道不产生负压，因此，使用该设备后，不会影响周围用户的用水。 高效节能 因采用变频控制，根据业主用水量来调节电机的转速，达到恒压的目的。当自来水满足要求时设备将停止工作，而由自来水直接供用户，与其他供水设备相比，节电效果显著。 自动化程度高 系统及机、电、计算机控制于一体，设备自动控制运行，无人值守、管理便利、节约人力。 4 设备运行原理 设备系统组成介绍
变频供水设备操作规程与注意事项
合肥南动车所给水集控系统 一、变频供水设备操作规程与留意事项 前言 感谢您选用水泵专用掌握柜，本规程适用于合肥南动车所给水集控系 统，包括工控机、集控柜、触摸屏、液位变送器等的操作，本产品功能齐全，操作简便，具有很强的有用性，安全性。 1、变频恒压供水工作原理： 系统正常工作时，掌握器对管网上的压力传感器进展水压采样，传送到掌握器与掌握器内部设定压力进展比较，经 PID 运算后输出模拟信号掌握变频器 的输出，掌握水泵的流量，到达“变量恒压供水”的目的。 2、变频掌握柜工作过程 以一控三(掌握三台主泵)掌握柜为例 正常状态时，一台泵运行，二台泵备用，单台泵运转，当不用水或用水量格外少时，水泵进入休眠状态，停顿工作。当用水量加大时水压降低，水泵开头投入运行。单台泵运转时，运转时间到达切换时间(时间可设定)后，则停掉该泵，启动另一台泵，… …如此，单台泵工作时，三台水泵可轮番切换运行。当一台泵用水量不能满足时，第一台泵切换至工频运转，其次台泵变频启动，假设还是不能满足要求则其次台也切换至工频，第三台变频运转，直到满足恒压要求。当用水量持续减小时，反响压力超高，则变频器延时切断第一台工频泵，假设还是超高则再切掉其次台工频泵……，始终维持管网压力恒定(在切换过程中，压 力过渡平稳，不会猛烈波动)。 3、产品功能及特点 A.高效节能 由于承受恒压变量、变压变量供水系统，水泵始终工作在最正确节能状态，即用 户用水量大时，加大输出功率，用水量小时，减小输出功率，输出功率受用户用水 量的多少而自动调整。又因水泵流量与转速成正比，转速与功率成3 次方，所以节 电显著。如流量降至 80%(水泵额定值的 80%)，则耗能可降至%。 B.工作稳定牢靠自动化程度高 核心部件承受给水专用掌握器，优质变频器，技术成熟，稳定性
变频水泵操作规程

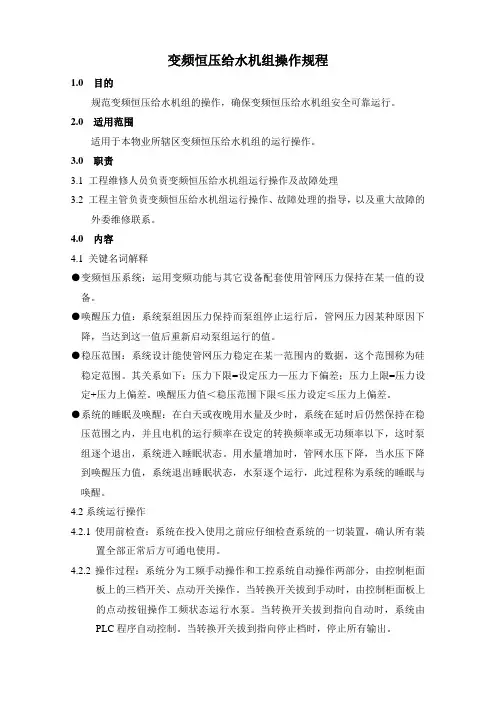

变频恒压给水机组操作规程 1.0 目的 规范变频恒压给水机组的操作，确保变频恒压给水机组安全可靠运行。 2.0 适用范围 适用于本物业所辖区变频恒压给水机组的运行操作。 3.0 职责 3.1 工程维修人员负责变频恒压给水机组运行操作及故障处理 3.2 工程主管负责变频恒压给水机组运行操作、故障处理的指导，以及重大故障的 外委维修联系。 4.0 内容 4.1 关键名词解释 ●变频恒压系统：运用变频功能与其它设备配套使用管网压力保持在某一值的设备。 ●唤醒压力值：系统泵组因压力保持而泵组停止运行后，管网压力因某种原因下降，当达到这一值后重新启动泵组运行的值。 ●稳压范围：系统设计能使管网压力稳定在某一范围内的数据，这个范围称为硅稳定范围。其关系如下：压力下限=设定压力—压力下偏差；压力上限=压力设定+压力上偏差。唤醒压力值＜稳压范围下限≤压力设定≤压力上偏差。 ●系统的睡眠及唤醒：在白天或夜晚用水量及少时，系统在延时后仍然保持在稳压范围之内，并且电机的运行频率在设定的转换频率或无功频率以下，这时泵组逐个退出，系统进入睡眠状态。用水量增加时，管网水压下降，当水压下降到唤醒压力值，系统退出睡眠状态，水泵逐个运行，此过程称为系统的睡眠与唤醒。 4.2系统运行操作 4.2.1使用前检查：系统在投入使用之前应仔细检查系统的一切装置，确认所有装 置全部正常后方可通电使用。 4.2.2操作过程：系统分为工频手动操作和工控系统自动操作两部分，由控制柜面 板上的三档开关、点动开关操作。当转换开关拔到手动时，由控制柜面板上的点动按钮操作工频状态运行水泵。当转换开关拔到指向自动时，系统由PLC程序自动控制。当转换开关拔到指向停止档时，停止所有输出。
「超详细」ABB变频器恒压补水你会设置吗？设置方法拿走不谢
「超详细」ABB变频器恒压补水你会设置吗？设置方法拿走不 谢 展开全文 1、选择中文菜单，设置为中文模式 9901设置为1 2、设置补水泵参数（电压9905、电流9906、功率9909、转速9908等） 3、设置应用宏为PID控制宏，9902设置为6 4、设置外部1启动方式，1001设置为1，DI1-2线控制启停（2线控制启停，得电运行断电停止） 5、设置外部2启动方式（同上） 6、转向默认为双向，默认就行，如发现转向错误现场调下线（UVW改为UWV即可） 7、外部1外部2选择，其实就是远程就地选择，看上图得知远程就地选择按钮接的是变频器的DI4，所以1102设置为4，即DI4，这里我们不这么设置，可以采取个小技巧就是，设置1102为0，即永远是外部1，这样的好处就是不管远程就地都是启动后执行ABB自带的PID，减少故障环节 8、给定值1选择，看上图得知给定值1是由AI1上接的远传压力表，故1103设置为1即给定来自AI1，电压类型(拨码开关默认是电压类型) 9、给定值2选择，看上图得知给定值2是由AI2上接的PLC给定的，故1106设置为2即给定来自AI2，4-20MA电流类型(拨码开关默认是电流类型) 10、恒速选择1201设置为未选择，否则会影响逻辑控制 11、继电器输出2，1402设置为运行 12、继电器输出3，1403设置为故障 13、运行允许1601需设置为未选择，默认为DI4，即DI4接通后才允许变频器运行，默认这个点是需要接急停按钮的 14、故障复位选择，1604设置为DI3
10、恒速选择1201设置为未选择，否则会影响逻辑控制 11、继电器输出2，1402设置为运行 12、继电器输出3，1403设置为故障 13、运行允许1601需设置为未选择，默认为DI4，即DI4接通后才允许变频器运行，默认这个点是需要接急停按钮的 14、故障复位选择，1604设置为DI3 15、设置40组PID1参数，比例积分默认，微分设置0 16、给定值选择4010设置19，内部给定 17、给定最大值4013设置需根据现场远传压力表的量程进行设定，例如现场表的量程是1.6Mpa，这里就需要设置为160 18、ACT1输入(实际值)4016设置为AI1 19、睡眠选择4022，设置为7内部 20、睡眠频率4023，设置需根据现场，我一般设置35-40HZ之间 21、睡眠延时4024，设置需根据现场，我一般设置为10S左右 22、唤醒偏差4025，设置需根据现场，我一般设置为3%左右 23、唤醒延时4026，设置需根据现场，我一般设置为3S左右
变频器恒压供水调试教程
变频器恒压供水调试教程 一、背景介绍 在实际的供水系统中，为了保持稳定的水压，常常需要使用变频器实现恒压供水控制。变频器通过调节水泵的转速，来控制水流量和水压的变化，从而实现恒压供水的目标。 二、调试步骤 1.检查设备简介 在进行恒压供水调试之前，首先要对变频器和水泵进行检查。确保设备无故障，并了解设备的基本参数和工作范围。 2.设定工作参数 根据实际需求，设定变频器的工作参数。包括水泵的额定电流、额定功率以及需要维持的水压和流量等参数。 3.连接设备 将变频器与水泵、电源和水源等设备连接起来。确保电源连接正确，并检查电气接线是否牢固可靠。 4.调试启动 首先将变频器设置到手动模式下，手动操作按钮能够控制变频器的运行。然后按下启动按钮，观察水泵的运行情况。 5.观察水压变化
当水泵运行后，观察水压的变化情况。可以通过压力表或监控设备来观察水压的变化情况。根据需要，调节变频器的转速，使得水压保持在设定的恒压值范围内。 6.检查流量控制 在恒定的水压下，观察水流量的变化情况。可以通过流量计来监测水流量的变化。根据需要，调节变频器的转速，使得水流量保持在设定的范围内。 7.稳定运行 在调整好水压和流量后，观察变频器和水泵的运行情况。确保变频器稳定运行，并能够根据需求自动控制水压和流量的变化。 8.故障排除 在调试过程中，如果发现水压或流量不稳定，或者变频器出现故障，需要及时排除故障。可以根据变频器的故障代码或报警提示来进行故障排查。 9.测试验证 在完成调试后，需要进行测试验证。通过模拟实际的使用场景，观察变频器的性能和稳定性。根据需要，可以进行多次的测试和调整，以达到最佳的恒压供水效果。 三、注意事项 1.在调试过程中，需注意安全。确保变频器和水泵工作正常，并正确连接电源。
变频恒压供水设备安全操作规定
变频恒压供水设备安全操作规定 为了保障变频恒压供水设备的正常运行，确保使用者的人身安全和设备的安全性，制订本规定。请所有使用变频恒压供水设备的人员严格按照以下要求进行操作，确保设备的稳定运行和人员的安全。 一、设备安装 1.在进行设备安装前，必须对施工现场进行充分的评估和规 划，必须符合国家建设规范，进入施工现场时，必须佩戴安全装备并通过安全教育和测试。 2.定位安装位置时，必须避免选取潮湿、有漏水或有尘埃的 地方，并尽可能选取通风、干燥、环境温度稳定的位置。 3.在进行设备安装时，必须按照说明书上相关步骤进行，如 需要修改或调整仪表尺寸，必须首先关闭主机电源，松开螺栓并按照说明书上相关指南进行操作，以免发生危险。 二、设备调试 1.在进行设备的调试前，必须确保设备的安装和接线工作已 经全部完成，设备的地线接好并与主机电源接地相连。 2.严格按照说明书上的操作步骤和参数进行调试操作，确认 调试后所有显示的参数指标符合要求并且各部件运行良好。 3.避免在设备操作或调试时无关人员进入施工现场，以免影 响设备操作和造成人员伤害。
三、运行中的注意事项 1.严禁在设备运行中擅自进行电器元件的拆卸、更换或跳线 操作，防止给人身和设备安全带来严重隐患。 2.定期对设备的相关部件进行检查和保养，保证设备运行的 稳定性和安全性。 3.避免使用不规范的电缆连接和使用劣质电缆及后续配套设 备，以免影响设备的正常运行。 四、紧急事故应急预案 1.设备在运行中出现任何问题或异常情况，必须立即停机， 如有必要应立即断开主机电源，保证人身和设备的安全。 2.在设备出现紧急情况时，应立即联系设备制造厂家的工程 师或专业的电气安装人员进行维护和修复操作。 3.如发生设备故障导致人员受伤或设备损坏的情况，应立即 切断设备的电源，并及时上报事故，以便进行相关救助和赔偿操作。 五、总则 1.本规定为变频恒压供水设备使用和管理人员的必备手册， 必须按照要求进行操作和执行，确保设备的安全运行和人员的人身安全。 2.在使用任何电器设备和维护保养时，应事先阅读相关说明 书和相关规定，确保符合安全要求并严格按照规范进行操作，务必避免给人身和设备带来损害。
变 频 供 水 微 电 脑 控 制 器 使 用 手 册..
一、系统概述 HD2000/3000系列微电脑变频供水控制器是专为变频恒压供水系统和锅炉及换热系统补水而设计的电脑控制器，可与各种品牌的变频器配套使用。具有压力控制精度高、压力稳定、第二消防压力（动压）设定、系统超压泄水自动控制、设定参数密码锁定等许多功能。 二、主要性能指标 1.可编程设定泵工作方式，可选择一用一备、一变一工、高低压位 式控制、两泵或三泵循环软启动、可定时自动切换备用泵；可设 定“变频+工频” 等多种工作方式； 2.面板表卡式安装，使用方便； 3.全封闭按键式参数设定； 4.采用人工智能模糊控制算法，高速CPU控制，设定参数少，控制 精度高； 5.内带看门狗电路采用数字滤波及多项抗干扰措施，防止软件跑飞； 6.可设定上、下限控制压力； 7.可设定补偿远传压力表误差值； 8.设定压力和测量压力显示，能实时显示输出频率值； 9.具有第二压力（消防压力）设定和控制功能； 10.具有缺水停机保护和外部停机保护功能； 11.锅炉补水控制时，具有超压自动泄水控制功能； 12.具有附属小泵控制功能，可设定小泵变频或工频模式；
13.具有可选的定时自动开关机控制功能； 14.具有消防定时巡检控制功能，根据设定的天数对备用泵或消防泵 进行定时巡检； 三、安装和配线端子说明 1.控制器外形尺寸: 160mm×80mm×80mm（一用一备） 160mm×80mm×90mm（三泵循环软启动） 2.控制柜面板开口尺寸152mm×76mm，面板卡入式安装。 3.使用环境为:无水滴、蒸汽、腐蚀、易燃、灰尘及金属微粒的场所； 4.使用环境温度:-20℃～50℃ 5.相对温度:20～90RH; 6.额定工作电压:AC220V±10%; 7.控制器额定功耗:5W; 8.控制器接线端子输出容量：3A/ AC220V 9.面板及配线端子说明： 一用一备型控制器面板示意图
