机房供电概述
机房供电概述及系统设计

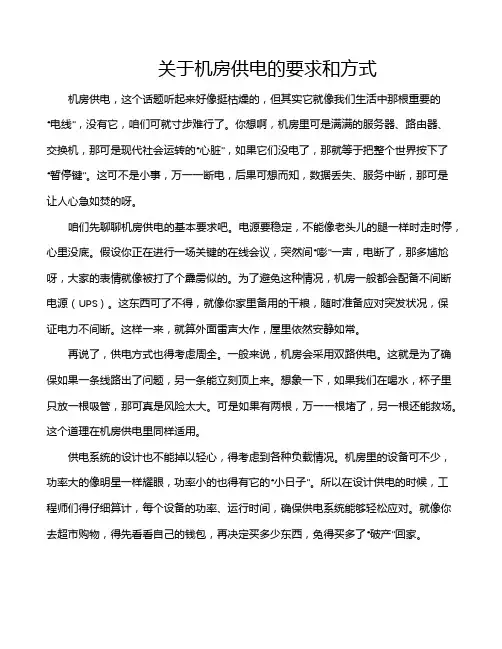

（一）机房供电概述
1.供配电系统
供配电是数据中心机房的生命线，这句话一点也不夸张，因为离开了电我们的机房是连一分钟也运行不了的，因此要建一个好的机房，首先要将供配电解决好。一般要求主要开关设备应该被设计成适合增容、维护和冗余，并提供双倍的或隔离的冗余配置。设计时应该考虑到开关装置、总线或断路器维护的方便性。瞬时电压浪涌抑制(TVSS)应该被安装在电力分配系统的每一级上，并且采用适当的规格，以便能够抑制可能发生的瞬时的能量。
不同类别机房对电源的要求：
A类机房：停电后会产生重大损失和社会影响，要求建立不停电电源系统。
B类机房：停电后会产生一定损失和社会影响，要求建立备用电源系统。
C类机房：停电后不会产生大的陨失和社会影响，可按一般用户配置。
2.市电输变电系统
对于一级负荷机房应该有从不同变电站供给的双路供电，加上柴油发电机，通过应急电源柜切换后供给机房内的UPS和精密空调机组，ATS切换最好做在机房配电系统就近，切换后以最短距离输送给机房设备。备用发电机系统是至关重要的一个因素。即便其中有一个故障时，也能够直接地向计算机和其它设备提供一个理想质量和容量的电力供应。发电机的设计应能够处理UPS系统或电脑设备负荷的谐波电流。备用发电机应该提供备用电源给所有的冷却设备，避免负载设备温度上升以及停止运行。如果发电机不支持这些系统，它们所带来的益处就显得很有限。在自动控制发生故障时，发电机应该能够采用手动控制。应该给每一个发电机输出提供瞬时电压浪涌抑制(TVSS)装置。
发电机燃料应该是柴油，这样启动比较快。考虑现场储藏量的要求，通常需要保证4
小时到60天。并且需要给所有燃料储藏系统提供一个远程的燃料监控和警报系统。由于
微生物增长是柴油燃料最常见的故障，应设计有便携的或安装固定的清洁系统。在寒冷的
季节，需要考虑给燃料系统加热或循环，避免柴油燃料胶凝。当确定好现场燃料储藏系统
的容量时，同时需要考虑燃料供货商在紧急情况时的反应时间。
在发电机周围提供UPS照明电源或单独的电池，在发电机和装置同时发生故障时提
供照明。同样，在发电机周围也应该提供UPS供电插座。
在组件的分别测试之外，备用发电机系统、UPS系统和自动转换开关应该作为一个系
统一起测试。在冗余系统测试单个组件的故障时，冗余系统是为在一个组件发生故障时能
够继续起作用而设计的。此外，一旦数据中心开始运行，应该定期测试系统，确保各个组
件能够继续正常地发挥作用。
3.机房用电的配置
配电必须充分考虑到今后的发展余量。如lBMP550A服务器，每台高配功率为lKW，
一个机柜若装6台就是6KW，假如预期机房在今后会装到最多四十个机柜那就是240KW；UPS一般可按照设备容量的1.3倍计算，就是312KVA，再加上适当的余量，选用3台
200KVAUPS冗余供电是一种较为理想的方案。
UPS的供电总容量2台200KVA冗余UPS可少算一台400KVA，精密空调单台的实
际耗电功率为20KW，假如配置10台精密空调的话，总功率为10*20引200KW，机房UPS、空调总功率为：400+200=600KW，机房供配电要考虑到日后的发展余量等因素，
一般可按照UPS与空调容量总和的150%配置，就是600*1.5=900KW，另外再加上新风机4KW、照明等的用电算8KW，则机房总的配电容量应为912KW其中由应急柜供电的为UPS和精密空调。
4.作为国家A类标准的计算机机房都要求具备双路市电电源接入供电，但双路电源的切换开关（ATS0最好要安装在UPS输入的附近，这样接法相比在远端的配电柜切换来，可以消除从配电问到UPS之间动力线路，开关等引起的故障）。机房供配电的安全可靠性牵涉的问题很多，从市电输入到UPS，从UPS输出到各级ATS、各级开关然后到输出端的各个接线盒及插座，每一个环节都十分重要，特别是处于供配电上游的UPS输入总开关和输出总开关以及ATS。其中任何一个一旦出现问题，都会引发严重的停电事故，后果将不堪设想，因此其配置问题必须慎之又慎，另外对于动力电缆的配置问题也很值得研究，由于机房内大量非线性负载的存在，使得谐波电流很大，所以一般机房刚建好时零地电压都很低，而设备装满时零地电压都会大大增加?我们的有效办法之一就是降低零线的电阻，以前我们的零线、地线的线径一般都比相线要，小很多，但实践中三相配电线路内，相线上的3的整数倍谐波在中性线上会叠加，使中性线的电流值可能超过相线上的电流。但是从隆低谐波电流和零地电压的目标出发，我们应该将零线和地线的线径选得与相线相同甚至更粗一点。
（二）负荷等级和额定容量
依据计算机的用途和性质以及负荷分级的规定，采取相应的供电技术:对于一级负荷采用一类供电，重要机房供电属于一级负荷，按一级负荷的供电要求，必须保证两个以上独立的电源点供电，采用两条专用干线引进，两路独立电源在末端互投，建立不停电系统，而且要保证供电的质量;对于二级负荷采用二类供电，建立带备用的供电系统;对于三级负荷采用三类供电，按一般用户供电考虑。
机房用电系统要求提供的电源额定容量一般以两种方式给出:
(1)确定机房用电系统的总功率大小或机房用电系统的总电流。这是选取电力设备、总断路器、供电电缆、机房的总发热量以及精密空调时都必需考虑的问题。通常供电总功率应留有不少于25%的余量。
(2)确定各机柜、分机、设备等所要求的工作电流。这对设计计算机房的配电柜、选取
合适的传输导线和分路开关也是必需的。针对电气设备额定电流，在整定总断路器和分路开关时要注意电气设备的启动电流值。在进行方案设计时，有些经验数据可供估算时参考，如:l)UPS功率:主机房可按350W~400W/㎡计算;照明用电可按l5W~20W/㎡计算。2)空调机电功率要根据机房制冷量考虑。主机房制冷量按400W/㎡计算，辅助机房制冷量按300W/m2计算，然后再根据电气设备不同的效率和换算系数，确定空调系统用电负荷量。（空调的1匹指的是制冷量大致为2000大卡，换算成国际单位应乘以1.162,故1匹的制
冷量应为2324（W），这里的W（瓦）即表示制冷量，则1.5匹的应为2000大卡
x1.5x1.162＝3486（W））
空调的耗电量则是要主要看压缩机的功率，压缩机功率=制冷量/能耗比，一般空调能耗
比大于3，因此1匹的电功率一般数据为735W，1.5匹的耗电功率就是735*1.5约为1100瓦，也就是1小时1.1度电左右，除了压缩机，还有风扇或其他电机需要耗电，总共
1小时也就1.2度左右。最简单的方法，看看空调本身的说明书上的输入功率是多少千瓦，就是1小时的耗电量。
（三）防雷和接地
接地极的接地电阻，当系统采用联合接地时，R≤10?(北京地区可按0.5?考虑);当
采用单独接地时，R≤4?。在总配电室要做总等电位连接，各楼层的智能化系统设备机房、楼层弱电间、楼层配电间的接地，采用局部等电位联接。贯穿弱电竖井的接地干线，应当是镀锌扁钢，截面尺寸不小于一40mm×4mm。
机房的重要设备和配电柜(箱)，必须按GB50057一1994(2000年版)，并安装电涌保
护器、做好等电位连接。
机房在智能建筑中的重要性确定了安全、可靠是供配电系统设计的关键出发点。由于机房的供配电系统、照明、设备防雷、机房接地、UPS不间断电源等与一般的强电设计有所不同，又与弱电专业的十几个子系统密切相关。因此，它们处于强、弱电专业设计分工的接合部。有两种专业技术规范在这些界面上，有些规定也不十分明确，带来的问题是:机房各子系统的设计深度差距较大；主要弱电机房预留的位置不合适，面积过大或偏小；弱电竖井中遗漏接地干线和电源插座；UPS电源容量、支持时间长短不一；UPS电源供电方式是采用集中式还是分散式不能确定；各子系统的供电和接地方式不规范等。一部分设计文件中，还经常发现有文字说明描述不清楚、系统图和平面图五花八门、图形符号不按现行制图，标准绘制等问题。
机房常用的供电方式不间断电源(UPS)供电。由于采用了脉宽调频技术、高效功率器件的成熟、微处理器的发展等因素，不间断电源已经成为计算机房供电的主要手段。不间断电源最大的特点，在于不间断性，而且能最大限度地提供稳定电压，隔离外电网的干扰。外电网一旦停电，UPS能在设备所允许的极短时间内(微秒至毫秒级)自动从备用能源经逆变器变换成电压、频率和相位都与原供电电源相同的电能继续向计算机供电。或者平时由逆变器供电，只在逆变器发生故障时，由静态电子开关自动将计算机瞬时切换到外电网供电或切换到另一台与之并联的UPS上，实现不间断供电。UPS提供的电源具有较高的电压和频率稳定性，波形失真也较小，干扰更优于外电网，是计算机系统最理想的供电方式。几乎所有的重要计算机设备都采用UPS供电。
(一)电源布置和系统设计
设计和施工必须充分了解并掌握供电对象。充分搜集机房设备和系统的资料才能做好
电源布置和系统设计，从而合理地满足机房用电需要。
机房应设单独电源管理间，用符合防火要求的隔墙与弱电设备隔离，避免电源管理间操声、蓄电池酸碱液渗漏和电气火灾等事故传播到计算机设备机房内。计算机设备机房与电源管理间中间设单扇朝电源管理间方向开启的连通门，还可考虑设置玻璃观察视窗。电源管理间应做水泥地面，为防潮、防湿可砌高0.3~0.5m的水泥平台搁置配电柜和UPS电源等。
UPS主供:主机设备、网络设备、保安监控设备、多媒体、消防、应急照明等。
市电主供:空调设备、普通照明和给排风、维修插座、一般动力等。
(二)动力供配电系统
由总配电柜馈出的动力供配电系统采用50Hz交流电，380/220V三相五线电源，TN-
S接地方式，零线和地线分开设置且零地线之间电压小于lV。动力配电柜、照明配电箱采
用放射式配电直接配至各用电设备。
机房内所有线缆须设计钢制桥架、线槽或钢管敷设。由于精密空调的供电电流大、负
载动态范围宽，为防止干扰，应考虑另选路径单独敷设电缆。
动力配电柜(箱)具有火警联动保护功能，出现火警时可与消防系统联动及时切断电源，关闭防烟防火阀，并且在值班室安装手动电源切断装置。动力柜、照明箱内的开关和主要元器件采用进口产品，并设置有效的防雷措施。有条件时，大型机房最好采用专用电力变压器供电。
(三)UPS供配电系统
UPS供配电系统的供电范围是计算机设备(主机和附属设备)、通信设备、网络设备、保安监控设备、消防系统、应急照明等。UPS输出配电回路(每个配电控制开关为一个回路)需按机房内设备要求设置，小型机/服务器、网络核心交换机及重要路由器要由独立双回路供电，其他计算机设备可用一个回路带3~4个插座，固定于地板下。UPS电源分别送到主机房配电柜(末端)既可靠，又方便使用。还应该考虑为数据中心中关键的负载设备安装电源分配单元(PDU)，这些设施是合并了几个组件功能到一起的一个装置，通常很小，比分开安装几个独立的面板和变压器更有效。如果机房细分为不同的房间或空间，每一个房间或空间是由它们各自独立的紧急电源开关(EPO)所支持，那么这些空间应该拥有自己独立的水平分布区域。
电源分配单元(PDU)集成了独立的变压器、瞬时电压浪涌抑制(TVSS)、输出面板和电
源控制的功能，并提供了更多的优点。
一个典型的PDU包括以下组件。
●离线变压器双输入断路器应被视为允许连接一个临时接驳，允许维护或资源冉分布
时不用关闭关键的负载。
●变压器:尽可能靠近负载以减少从地线到零线之间的共模噪声，减少电压源接地和信
号源接地之间的差别。当变压器位于PDU装置内时，就达到了最近的位置。
●瞬时电压浪涌抑制(TVSS):当导线长度尽可能的短时，最好低于2OOm皿，瞬时电压浪涌抑制(TVSS)装置的效率将大大地提高了。通过提供在同一个装置中瞬时电压浪涌抑制(TVSS)作为分配面板，可以提高效率。
●分配面板:可以将面板与变压器安装在同一个机柜中或在需要更多面板的情况下，可
以使用一个远程的电源面板。
●计量、监测、警报、和远程控制当提供一个传统的面板系统时，通常意味着大量的
空间要求。
●紧急电源关闭(EPO)控制。
单点接地总线应该用电力分配单元(PDU)将电源分配到关键的负载上。在需要额外分支电路的地方，面板或PDU"sidecars"可以是次级反馈的。应该提供两个冗余PDU给每个机架供电，每一个PDU最好采用不同的UPS系统供电;提供给单相或三相计算机设备一个可以安装在机架上的快速转换开关或从每一个PDU馈给的静态开关。选择性地，可以提供给单线和三线设备，从分开的UPS系统馈给的双馈给静态开关式PDU，尽管这种安排提供稍微少一些的冗余和灵活性。应该考虑用彩色的表示牌和馈给电缆来区别A和B分布，例如，所有的A侧用白色，所有的B侧用蓝色。
一条电路不应该服务多于一个机架，防止一条电路对多个机架产生电路故障。为了提
供冗余，每一个机架和机柜应该各自独有的、两个专用的、从两个不同的电力分配单元
机房供电概述及系统设计
（一）机房供电概述 1.供配电系统 供配电是数据中心机房的生命线，这句话一点也不夸张，因为离开了电我们的机房是连一分钟也运行不了的，因此要建一个好的机房，首先要将供配电解决好。一般要求主要开关设备应该被设计成适合增容、维护和冗余，并提供双倍的或隔离的冗余配置。设计时应该考虑到开关装置、总线或断路器维护的方便性。瞬时电压浪涌抑制(TVSS)应该被安装在电力分配系统的每一级上，并且采用适当的规格，以便能够抑制可能发生的瞬时的能量。 不同类别机房对电源的要求： A类机房：停电后会产生重大损失和社会影响，要求建立不停电电源系统。 B类机房：停电后会产生一定损失和社会影响，要求建立备用电源系统。 C类机房：停电后不会产生大的陨失和社会影响，可按一般用户配置。 2.市电输变电系统 对于一级负荷机房应该有从不同变电站供给的双路供电，加上柴油发电机，通过应急电源柜切换后供给机房内的UPS和精密空调机组，ATS切换最好做在机房配电系统就近，切换后以最短距离输送给机房设备。备用发电机系统是至关重要的一个因素。即便其中有一个故障时，也能够直接地向计算机和其它设备提供一个理想质量和容量的电力供应。发电机的设计应能够处理UPS系统或电脑设备负荷的谐波电流。备用发电机应该提供备用电源给所有的冷却设备，避免负载设备温度上升以及停止运行。如果发电机不支持这些系统，它们所带来的益处就显得很有限。在自动控制发生故障时，发电机应该能够采用手动控制。应该给每一个发电机输出提供瞬时电压浪涌抑制(TVSS)装置。 发电机燃料应该是柴油，这样启动比较快。考虑现场储藏量的要求，通常需要保证4 小时到60天。并且需要给所有燃料储藏系统提供一个远程的燃料监控和警报系统。由于微生物增长是柴油燃料最常见的故障，应设计有便携的或安装固定的清洁系统。在寒冷的季节，需要考虑给燃料系统加热或循环，避免柴油燃料胶凝。当确定好现场燃料储藏系统的容量时，同时需要考虑燃料供货商在紧急情况时的反应时间。 在发电机周围提供UPS照明电源或单独的电池，在发电机和装置同时发生故障时提供照明。同样，在发电机周围也应该提供UPS供电插座。
弱电中心机房设计方案说明
第七章网络中心机房 7.1工程设计说明 一、工程范围： 精装修工程 电气工程(机房供配电、UPS) 通风工程(空调系统) 机房监控报警系统 机房防雷接地保护系统 二、工程概况 随着计算机系统技术和设备的不断更新换代，安装计算机设备的场地技术，即机房工 程也在不断地推陈出新。所采用的新材料、设备、工艺和技术，其目的是为了更好地保证机 房的温度、湿度、洁净度、照度、防静电、防干扰、防震动、防雷电、及时监控等，能充分满足计算机设备的安全可靠地运行，延长计算机系统使用寿命的要求，同时又要给系统管理 员创造一个舒适、典雅的环境。因此，在设计上要求充分考虑设备布局、功能划分、整体效果、装饰风格，体现现代机房的特点和风貌。 机房装修总面积约为60M 2,总体布置见平面布置图。 三、设计依据 □国家标准《电子计算机机房设计规范》(GB50174-93) □国家标准《计算站场地技术要求》(GB2887-89) □国家标准《电子计算机机房施工及验收规范》(SJ/T30003-93) □国家标准《计算机机房活动地板的技术要求》(GB6650-86) □国家标准《计算站场地安全技术》(GB9361-88) □国家标准《电气装置安装工程接地装置施工及验收规范》(GB50169-92) □中华人民共和国公共安全行业标准GA/T75-94《安全防范工程程序与要求》 □《中华人民共和国计算机信息系统安全保护条例》 □ 东莞市大岭山镇政府提供的技术文件
7.2机房精装修设计 一、 隔断工程 机房中的隔断采用不锈钢边框 & 12mm 厚钢化玻璃。钢化玻璃隔断近年正逐渐引入到 网络机房装修中。它具有隔音、隔热、耐压等特点，透视效果极佳，并增添机房的简练与豪 华感。 整个机房四周的墙边、墙角均做防水处理。玻璃与吊顶、地板交接处安装亚光不锈钢 踢脚板线。 机房及办工区内隔断采用不锈钢大框玻璃隔断，隔断与天花、地板交接处装不锈钢角 线，具体隔断位见平面布置图。 二、 地面工程 机房地板采用架空地板，为使水泥砂浆地面达到不起尘、 不产尘、保证空调送风系统的 空气洁净度，地面需要先涮防尘漆做防尘处理。 活动地板的种类较多，根据板基材料可分为：铝合金、全钢、中密度刨花板。它们的表 我 们为本机房选用“华集”全钢防静活动地板，可与地面装 0.3M 。地板与墙体交界处用不锈钢踢脚板封边。机房大门 整个机房区及办公区的不锈钢无框玻璃隔断上的门均为不锈钢无框玻璃自由门。 1、 设备间：单开玻璃门一套。 2、 网络机房：双开防火防盗门一套。 四、天花吊顶工程 根据网络机房的具体建筑结构情况， 整个机房为了确保机房的保温和消防需要； 全部采 用规格为600 X 600 x 0.8mm 的“新景”微孔铝制天花板进行铺设，该天花板美观、耐用， 防火、防潮，同时与机房屏蔽网一起组成一个完整的屏蔽系统，具抗静电、抗干扰的作用。 为保持机房环境廉洁度和保持机房温度均衡， 建议采用铝泊制保温棉作天花、 墙面、地 面保温使机房具有防潮、防尘、保温的性能。 五、墙面装饰工程 墙面处理是指采用在主机房建筑物的墙面、柱面上进行防尘、防潮、防水、保温处理， 同时使房屋内部平整、光滑，清洁美观，改善采用光条件，增强保温、隔热、隔音、防尘等 性能从而改善环境条件。主机房墙面、地面及梁面上刷防 面都是粘贴PVC 抗静电贴面。 饰效果相协调。地板安装高度为 入口处做踏步铺塑胶地板。 三、门窗工程 电阻＜2欧姆 机 房专用地 铜条 铜条 地面
机房配电系统技术要求
机房配电系统技术要求 机房供配电系统提供电源的质量好坏直接影响着网络前端系统的稳定性和可靠性。在GB5014-93《电子计算机机房设计规范》中对电压变化、频率变化、波形失真率分级如下表： 本前端机房按A级供电标准进行设计，机房内主要用电设备有：数字电视前端设备、光传输设备、计算机设备（含计算机、网络交换机、路由器、服务器等）和外围设备（含空调、照明、新排风机等）。UPS配电系统供电范围包括：数字电视前端设备、光传输设备、计算机设备、消防设备和应急照明等。市电配电系统供电范围包括：空调设备、新排风设备、普通照明、维修插座、一般动力等。 1.电源负载情况 本次设计市电总负载如下： 24台设备机柜 50KW 6台专用空调 30KW 新风换气机1台 1KW 照明、维修插座系统 4KW 合计：85KW 两台120KVA UPS主机分A、B两路互为备份，负载机房、设备机柜、监控系统、门禁、消防、应急照明等。 2.配电系统 本工程供电系统采用三相五线制，采用电缆线槽上、下走线方式。UPS输出配电柜所输出的两路交流电源按以下方式向各种机房设备供电：经双电源供电列头柜分别向带双电源输入端的网络设备供电，经双电源转换控制器和单电源列头柜所组成的供配电系统向带单电源输入端的网络设备供电。采用双总线输出供电系统的目的是，消除可能出现的从UPS输出端到最终的信息网络设备输入端之间的各种供配电线路系统中的单点瓶颈故障隐患，提高供电系统的可维护性、现场增容性。
改造明细如下： 由于已配备量2台120KVA UPS，本次机房工程不采购UPS，利用原有的2台UPS为机柜供电，组成双母线供电，为每个机柜提供A、B两路电源，实现高可靠性供电方式。 (1)机房市电负荷为空调、新风机、照明和市电插座等；其余UPS负荷为网络前端设备，同时还为应急照明灯具供电； (2)机房的设备供电、空调供电与照明供电互为独立，其中插座等小容量设备采用树干式供电，大容量设备则专线供电。设备供电按设备总用量的1.5倍预留； (3)在二楼配电室新增一个挂墙式市电配电箱（内装1个塑壳160A/3P开关），从配电室原有的配电柜引1条市电主干电缆（ZC-YJV-4x35+1x16）至挂墙式市电配电箱；经过挂墙式配电箱后，引至机房配电列头柜市电负载开关； (4)从一楼UPS房UPS输出柜（A、B电源）引2条主干电缆（ZC-YJV-4x35+1x16）引至一期数据机房配电列头柜，每个机柜分别引2条电源线至配电列头柜，分别接A、B UPS，组成双母线供电方式。 (5)机柜内有单电源设备的，安装STS静态切换开关，为单电源设备供电，保证单电源设备也由A、B 电源供电，从而建立一个安全、稳定的不间断电源供电系统。 (6)机房采用三级防雷设计，在市电总配电柜设置B级防雷器、在UPS总配电柜每台UPS输出设置C级防雷器，机柜PDU采用防浪涌设计； (7)从机房配电列头柜敷设六组三相市电（ZR-VV-4*10MM2+1*6MM2）负载机房空调； (8)从机房配电列头柜敷设两组电缆（ZR-BVV3*4MM2）到1至24号设备机柜，两组电缆分别为UPS1、UPS2输出。 (9)数字前端机房按照附图要求分别安装8个10A的市电插座； (10)从电源列头柜或配电箱到设备采用阻燃铜芯的电线，阻燃电线走镀锌线槽保护。活动地板下部的电源线尽可能地远离信号线，避免并排敷设； (11)墙柱面安装疏散指示灯的位置安装二三孔市电插座； (12)留有扩充预留备用部分，用清晰的标志区别开来，方便今后使用； (13)铺设联通数据机房、模拟机房和数字电视机房的弱电线槽。 3.照明系统 机房主要照明灯具采用原有600*600MM格栅灯盘，选用优质灯管。 1)前端机房按300L x/M2布置灯具，其他功能间照明照度也按300L x/M2布置灯具。 2)工作应急照明灯具按照明灯具数量15％布置，与正常照明灯具使用同一组灯具，
机房UPS供电系统设计方案
机房UPS供电系统设计方案.txt年轻的时候拍下许多照片，摆在客厅给别人看;等到老了，才明白照片事拍给自己看的。当大部分的人都在关注你飞得高不高时，只有少部分人关心你飞得累不累，这就是友情！机房UPS供电系统设计方案探讨 1引言 计算机在通信系统中的广泛应用，对供电质量提出了越来越高的要求，由此在通信机房中安装UPS(不间断电源)供电系统变得越来越普遍。一个设计良好的UPS供电系统能给负载提供优质电源，然而在实际应用中，许多问题又往往是UPS供电系统本身引起的。因此，如何建立～个合理的、安全的UPS供电系统成为大家关注的问题。本文将从UPS供电系统设计角度对这～问题进行探讨。 2对UPS前级供电系统的要求 UPS可以向负载提供稳压精度高、稳频、波形失真度小的高质量电源，并且在与静态旁路切换时可以做到供电无间断。但要做到这点，它的前级供电质量不容忽视。我们在设计通信机房前级供电系统时，应考虑以下几个方面： (1)前级供电系统电源质量不宜太差，电压及频率应稳定在正常范围。一般地讲，大容量UPS主机输人电压范围应为380V±15%。电压过低，将使UPS备电池频繁放电，最终因长期处于欠压充电状态而大大缩短它的使用寿命，相反，电压过高，则易引起逆变器损坏。对于旁路输入，其电压和频率波动也有～定的范围，一般为额定电压±10%，额定频率±15%，如果前级电源变化范围过大，就会导致逆变器和旁路电源之间的切换被禁止或有间断。因此，如果通信机房的前级电网在电压范围上达不到要求，应在UPS前级配置合适的抗干扰交流稳压电源，但不宜采用电子管型交流稳压器或磁饱和稳压器，因为这两类稳压器在开机时可产生瞬时高压，输出波形失真度也较大，易造成UPS故障。 (2)前级供电系统中不应当带有别的频繁启动负载，比如经常使用的电梯，频繁开启的空调等。原因是在这些负载开、关机时会出现瞬间高低压，使供电线路上电压波形失真度过大，造成UPS市电旁路供电与逆变器供电转换控制电路误动作，进而引起同步控制电路故障。所以在条件许可下，宜将UPS电源尽可耀于电网输入的前端。 (3)前级供电系统中的交流发电机组容量应适当放大。大多数通信机房都备有发电机组，以解决较长时间停电难以供电问题。但在配置发电机组时，其容量应考虑不少于UPS电源额定输出功率的1.5-2倍，以保证发电机输出电压、频率正常，并改善其波形失真度。 3 UPS容量的确定 根据负载容量及性质，选择适当的UPS，既可保证UPS的供电质量，降低故障率，又可节省投资，提高经济效益。一般来说，UPS容量的确定主要是要满足当前负载的需要，同时，也要考虑几个因素：
机房UPS及配电系统
1.1机房UPS及配电系统 本方案依据《供配电系统设计规范》（GB50052-95）要求，把机房设备用电作为重点考虑。供配电系统包括线路分配、开关柜、UPS电源、普通插座和专用插座的布设，以及空调、门禁、视频监控照明等辅助设备的配电系统。所有设备采用双回路供电，每个机柜均设计两路独立回路。 1.1.1功能要求 考虑到E地块供电的可靠性，机房供配电系统采用市电供电和UPS相结合的供电方式； 按照机房工程的求的设备量计算整个机房的市电用电量，由电气施工方提供2路独立回路至机房配电柜，我方负责机房配电柜配出部分，所有 机房内设备用电经过机房市电和UPS配电柜之后由机房内部独立控制； 市电配电柜动力用电（机房空调、照明、新风等需与消防联动的用电设备）总开关安装分励脱扣装置，接收消防控制器的低压信号，在消防报 警之后切断动力用电总开关，达到消防的要求； 机房内安装UPS电源，电池容量配备满载120分钟后备电池； 机房内提供市电和UPS电，机柜均单独回路供电； 消防系统由UPS供电； 1.1.2设计要点 配电柜充分考虑市电及UPS的用电负载,及20%-25%的冗余。 配电柜主电缆由楼层配电柜引入，动力开关与消防联动。
计算机插座回路采用ZR-BVR3*2.5电源线。 机房内采用两路市电提供UPS电源，经ATS全自动切换开关，可以做到不断电的情况下自动切换，UPS提供两路16A的电源至机柜下方的接线 箱，再连接至机柜内的PDU电源模块。 电源插座全部采用专业PDU。 配电柜内开关均选用施奈德断路器。 UPS输出电源和市电做旁通备份，在UPS全部发生故障的情况下，可通过专业的手动切换开关来完成电源的切换，这种专业切换开关通过机械 联动机构，避免市电和UPS电源同时合闸，因频率不同步而造成的险情。 机房内考虑空调电源、门禁电源和及其它设备电源。 在适当区域布置适量的市电电源点，提供维修及保洁等使用。 配电柜配备专业的电量仪，带电流、电压指示。 强弱电桥架分开无交叉，桥架管线的通道进出口做到密封、防水、防鼠要求。 1.1.3电源设计分类 机房计算机设备包括小型机、PC服务器、网络设备、通讯设备等，由于这些设备进行数据的实时处理与实时传递，关系重大，所以对电源的质量与可靠性的要求极高，因此该配电系统按照一级负荷考虑进行设计。 用电设备供电电源均为三相五线制或单相三线制,采用双回路供电，总供电量满足UPS、空调、照明等设备的用电量要求。 用电设备、配电线路装设过流过载两段保护，同时配电系统各级之间有选择
机房UPS供电系统设计方案
机房UPS供电系统设计方案 .txt年轻的时候拍下许多照片，摆在客厅给别人看;等到老了，才明白照片事拍给自己看的。当大部分的人都在关注你飞得高不高时，只有少部分人关心你飞得累不累，这就是友情！机房UPS供电系统设计方案探讨 1引言 计算机在通信系统中的广泛应用，对供电质量提出了越来越高的要求，由此在通信机房中安装UPS(不间断电源)供电系统变得越来越普遍。一个设计良好的UPS供电系统能给负载提供优质电源，然而在实际应用中，许多问题又往往是UPS供电系统本身引起的。因此，如何建立～个合理的、安全的UPS供电系统成为大家关注的问题。本文将从UPS供电系统设计角度对这～问题进行探讨。 2对UPS前级供电系统的要求 UPS可以向负载提供稳压精度高、稳频、波形失真度小的高质量电源，并且在与静态旁路切换时可以做到供电无间断。但要做到这点，它的前级供电质量不容忽视。我们在设计通信机房前级供电系统时，应考虑以下几个方面： (1)前级供电系统电源质量不宜太差，电压及频率应稳定在正常范围。一般地讲，大容量UPS主机输人电压范围应为380V±15%。电压过低，将使UPS备电池频繁放电，最终因长期处于欠压充电状态而大大缩短它的使用寿命，相反，电压过高，则易引起逆变器损坏。对于旁路输入，其电压和频率波动也有～定的范围，一般为额定电压±10%，额定频率±15%，如果前级电源变化范围过大，就会导致逆变器和旁路电源之间的切换被禁止或有间断。因此，如果通信机房的前级电网在电压范围上达不到要求，应在UPS前级配置合适的抗干扰交流稳压电源，但不宜采用电子管型交流稳压器或磁饱和稳压器，因为这两类稳压器在开机时可产生瞬时高压，输出波形失真度也较大，易造成UPS故障。 (2)前级供电系统中不应当带有别的频繁启动负载，比如经常使用的电梯，频繁开启的空调等。原因是在这些负载开、关机时会出现瞬间高低压，使供电线路上电压波形失真度过大，造成UPS市电旁路供电与逆变器供电转换控制电
数据中心机房供电及解决及方案
中国移动正规划建设多个集团级和更多数量的省级数据中心,这些数据中心将优先采用云计算和虚拟化技术,以及仓储式、模块化机房的建设模式,具有规模大,用电负荷密度高、总功率大、空间紧凑等特点。同时集团公司对规划建设的数据中心提出了低成本、低能耗、扩展灵活的目标。因此对机房供电系统的可靠性、经济性、可扩展性、运行维护成本、节能环保和占地空间等提出了更高的要求。 本文通过对通信电源新产品、新技术应用分析,提出了新型全分散供电结构、336V高压直流电源和锂电池的应用,来实现建设高可靠性、高维护性、高效节能和高灵活性的数据中心机房供电系统。 新型全分散供电结构 一、新型全分散供电结构形式 新型全分散供电结构是指将不间断电源系统(含电池)分散安装在用电设备 的列头或列间,就地为ICT设备供电。全分散供电系统主要由电池柜、电源机柜和配电柜组成,其组成示意图如图1所示:
二、新型全分散供电结构特点 1、可取消电力电池室的建设,节约机房前期土建建设成本 由于将电源设备(含电池)分散到ICT设备机房内部安装,无需再单独设置电力电池室,这样可减少机房前期土建建设成本,更能提高机房的利用率; 2、柔性规划,按需扩容,实现边成长边投资的建设模式 选择模块化电源设备建设,电源系统容量可以根据机房的实际容量需求配置,逐步扩容,无需在建设初期一次性按最大容量建设,只要在机房初期规划好配电容量即可; 3、电源系统结构简单,可靠性高 从电源系统组成方面来看,全分散供电电源系统组成相对传统集中供电电源系统组成简单,系统可靠性非常高。全分散供电系统完全贴近通信设备供电,省去了输出配电屏到列头柜间的供电环节,通过系统可靠性计算,全分散供电系统可用度可达到99.999999%; 4、电源系统效率高,节能效果明显

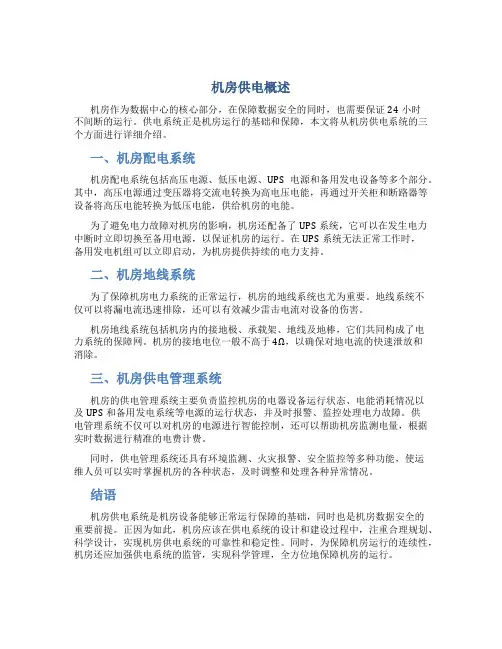

机房供电概述..
