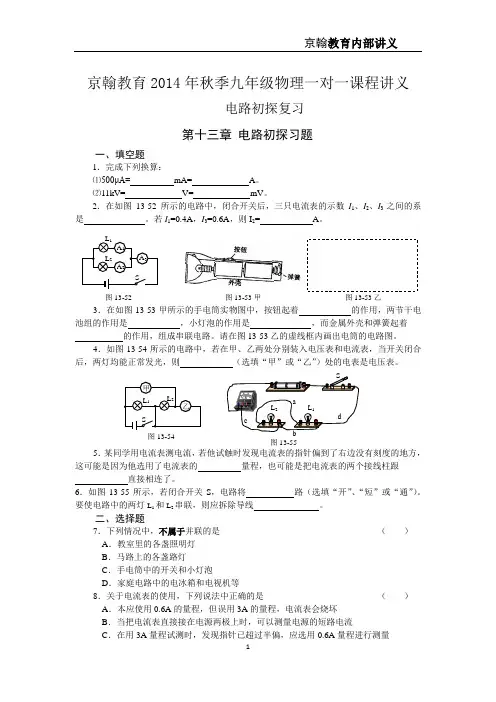

九年级物理一对一讲义_电路初探

京翰教育2014年秋季九年级物理一对一课程讲义

——电路初探复习与提高

章节练习

一、填空题

1.随着人们物质生活水平的不断提高，家用电器已经越来越多地进入家庭生活之中。在家用电器中有很大一部分是将电能转化为内能的，请举三例说明：如:电饭

煲、、、。

2.如图1所示电路，要使灯L1、L2组成串联电路，应闭合开关；要使

L1、L2组成并联电路应闭合开关，同时闭合是绝对

不允许的。

3．完成单位换算：

150μA= mA= A

220V= KV= mV

4．为了增加节日的气氛，商店门前的节日彩灯中每一串有35只，接入家庭电路

中使用，这35只彩灯应该是（串/并）联的，所以每只灯泡两端的电压应为伏。

5．小明在探究并联电路中的电流时，在如图2乙所示电路中，当用电流表正确测量图中A、B两点处的电流时，小明发现电流表的指针均如图2甲所示，因而他得出并联电路中干路（＞、＜或=）支路电流，这一结论是（正确/错误）的，形成这种结论的原因是；你能由此得出C点处的电流I C= A。

6．如图3所示，设电压表

的示数分别为

U1、U2、U3，当

U1=3V，U2=4.6V，则U3= V1，3时，U2= 。

、如图4所示，当S接a，S1闭合时，电路中亮，它们是联的，电流表测中的电流，当S接b ，S1断开时灯亮，此时电流表示数为0.5A，则通过L1、L2、L3的电流分别为、、。

8、在图5所示电路中，电源是由4节新的铅蓄电池串联组成，当开关S 闭合后，两只电流表示数分别为1.2A和0.8A，那么L1灯的电流I1= ，L2

灯的电流I2= ，电压表示数为，L1灯两端电压U1= ，L2灯两端U2= 。

二、选择题

9、陈宇同学发现教室里一共有九盏日光灯，分别由3个开关控制，即图1

图2 乙

甲

a b

图4

图5

一只开关同时控制3盏日光灯，这三盏日光灯的连接方式是：（）

A 、串联

B 、并联

C 、可能串联

D 、一定串联

10、图6中能正确表示用电流表测量小灯泡中电流的电路是：（）

11、图7所示电路中，电压表测量的是哪部分的电压（） A 、L 1两端电压 B 、L 2 两端电压 C 、电源电压 D 、L 1 与L 2 的总电压

12、如图8所示，电阻R 1、R 2的连接方式以及电流表所测电流的说法中正确的是（）

A 、串联，测R 2 中的电流

B 、并联，测R 1中的电流

C 、串联，测R 1 中的电流

D 、并联，测R 2中的电流

13、下列家用电器中①电风扇②电炉③电冰箱④荧光灯，正常工作时的相同点是什么（）

A 、正常工作时用电器中的电流

B 、正常工作时用电器两端的电压

C 、能的转化方式

D 、耗电的快慢

14、小兰看到妈妈炒菜用的电炉在工作时，电炉丝发红，而与它相连的导线却不怎么烫，那么导线与电炉丝中的电流大小关系正确的是（）

A 、电炉丝中电流大

B 、导线中的电流大

C 、一样大

D 、不好比较 15、某同学利用电压表测量小灯泡两端的电压，电路连好闭合开关后，发现电压表有正常示数，而电灯不亮，造成这一现象的可能是如图9所示电路中的（）

16、取一个橙子，把铜片、锌片插入其中，就制成了一个水果电池，这个水果电池的正

图

图8

甲乙丙丁

图9

极是（）

A 、铜片

B 、锌片

C 、铜片与锌片都可能

D 、条件不足，无法确定 17A 、校零C 18、如图10法中正确的是（）

A 、从A 到

B B 、从A 到B

C 、从A 到B

D 、无法比较AB 19、如图11所示，L 1、电流表A 1、A 2、A 3（）

A 、I 1=I 2=I 3C 、I 1=I 2+I 320、如图12接的接线柱为“+”和“A 、0.17A

C 、170mA

D 、0.34mA 三、作图题

21、请根据如图13（a ）所示电路图，将图（b ）的实物元件连接起来.

22、请用笔画线代替导线,将图14中的两个灯泡连成并联电路，图中A 、B 、C 、D 为4个接线柱。

图12

图13

23、如图15所示实物图中有一处连接错误，请将错误的导线上打叉，使开关为电路的总开关，并在右边虚线框中画出电路图。

四、实验题

24、根据图16所示的电路图,完成电路元件的实物连接.电流表A 1 和A 2 的示数如图,则通过L 1 灯的电流为 A,通过L 2 灯的电流为 A.

五、探究题

25、小芳家房间里的吊灯不亮了，电工师傅来她家检修时，好学的小芳在一旁做起了有心人。她首先发现吊灯可以由门口和床头两个开关分别单独控制，互不影响，她想知道这样的电路是怎样连接的，经认真观察开关，发现家用开关有三个接线柱可用，用如图17所示符号表示它。经电工师傅指点，这种开关只有两种选择状态：只能合在1上或2上，小芳恍然大悟，迅速画出了该吊灯的电路接线。相信你一定也能画出这样的电路吧。

(1)请你在虚线框内画出电路图。

图

16 图17

(2)经电工师傅检查，吊灯不亮是因为墙壁中有一根

导线断了，但穿在线管中的三根导线的外型、规格均一样，

怎样才能判断出是哪一根导线断了呢？小芳想了想，对师

傅说，只要二节干电池，几根20cm左右长的导线和一个

小灯泡就可以判断出来了。请你说出小芳所想的方法，请

在图18中画出电路图。

（3）经过上述活动后，小芳认识到家用导线应用分色线来敷设的重要性，请你说一说

原因是：。

参考答案

一、填空

1、电炉电热毯电茶壶电取暖器等

2、S2、 S1S

3、 S1S2S3

3、0.15 1.5×10-4 0.22 2.2×105

4、串 6.3

5、等于（或大于）错误（或正确）量程不同 1.76

6、7.6 16

7、 L1 L2、并、L2、L1 L3、0.5A 、0A 、0.5A

8、0.4A 0.8A 8V 8V 8V

二、选择

9.B 10.D 11.B 12.D 13.B 14.C 15.C 16.A 17.D 18.C

19.A 20.B

三、作图题

21-23略

四、实验题

24、图略 0.2 0.5

五、探究题

25、(1)

(2)

(3)方便电路的检修

图18
