比起三相电动机的顺逆转控制,单相电动机要困难得多,一是因为单相电动机有启动电容、运行电容、离心开关等辅助装置,结构复杂;二是因为单相电动机运行绕组和启动绕组不一样,不能互为代用,增加了接线的难度,弄错就可能烧毁电动机。

本文从单相电动机的各种启动方式、各种顺逆控制、理论图、实际接线图等由浅入深的进行分析,希望能对广大初学者有所帮助。

部分图片取自网上,在此表示感谢!

一、220V交流单相电动机常用的起动方式:

第一种方式,电容运转式,如图1所示:起动电容,起动绕组和运行绕组始终投入工作,起动转矩不大。运转速率大致保持定值,主要应用于电风扇,空调、洗衣机等小容量负荷。

图1

第二种方式,电容起动式,如图2所示:电机静止时离心开关是接通的,给电后起动电容参与起动工作,当转子转速达到额定值的70%至80%时离

心开关便会自动跳开,起动电容完成任务,并被断开。起动绕组不参与运行工作,而电动机以运行绕组线圈继续旋转。这种接法主要用于水泵、农用机械等运行稳定的中等负荷上。

图2

第三种方式,电容运转兼起动式,如图3所示,电机静止时离心开关是接通的,给电后起动电容(容量大)参与起动工作,当转子转速达到额定值的70%至80%时离心开关便会自动跳开,起动电容完成任务,并被断开。而运行电容(小电容)串接到起动绕组参与运行工作。这种接法一般用在空气压缩机,切割机,木工机床等负载大而转速不稳定的地方。

带有离心开关的电机,如果电机不能在很短时间内启动成功,那么绕组线圈将会很快烧毁,在电压偏低的地方,不适合使用带离心开关的电动机。

图3

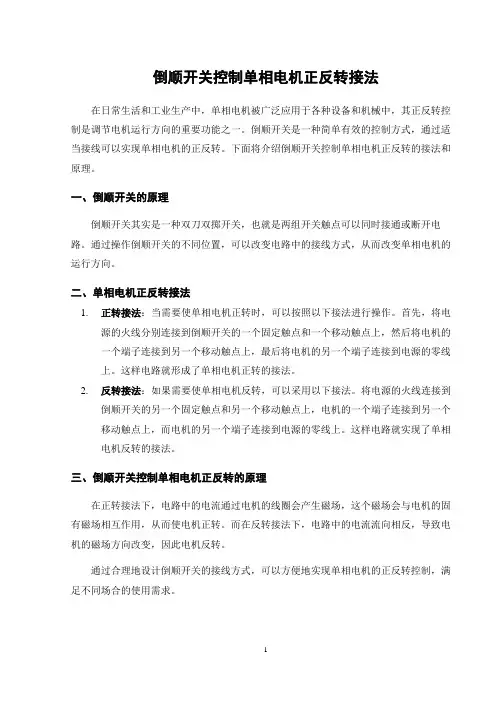

二、220V交流单相电机正反转控制的接线方法

1、起动绕组和运行绕组一样的单相电动机。

这种电机的起动绕组与运行绕组的电阻值是一样的,就是说电机的起动绕组与运行绕组线径与线圈数完全一致的。这种正反转控制方法简单,不用复杂的转换开关,小容量的只要一个换向开关即可,如图4所示。两个绕组的一端并接在一起(公共端)接零线,启动绕组一个头,运行绕组一个头,启动电容接在运行绕组和启动绕组之间,火线接在开关动触点上,开关切换到运行绕组时电机正转,开关切换到启动绕组时电机反转。

图4

2、启动绕组和运行绕组不一样的单相电动机。

为了节约铜线,运行绕组和启动绕组不一样的单相电动机很多,大容量的都是这样的绕组,特点是运行绕组直接接220V电压,启动电容要串接在启动绕组上,理论上来说要反转也比较简单,只需将运行线圈两个头对调或启动线圈两个头对调即可完成逆转。由于不能出错,出错有可能烧毁电机。

加上实现自动控制接线比较复杂,所以单相电动机的顺逆转接线成为了初学者的难点。

图5

用倒顺开关改变副绕组接线实现电动机逆转

图6

有接线盒的单相电动机内部接线图

图7

图7是双电容单相电动机接线盒上的接线图,图上清晰的反映了电动机主绕组、副绕组和电容的接线位置,你只需要按图接进电源线,用连接片连接Z2和U2,UI和VI,电动机顺转,用连接片连接Z2和U1,U2和VI,电动机逆转。

图8

图8是用倒顺开关改变主绕组进线顺逆转原理图,顺转时,电源从火线→倒顺开关1→4→2→2→5到主绕组2→1→倒顺开关6→3回到零线,逆转时,电源从火线→倒顺开关1→7→2→8→6到主绕组1→2→倒顺开关5→9→3回到零线,在其它部不变的情况下,巧妙的把主绕组的1到2换位为2到1,实现了电动机的可靠反转。

图9

图10用交流接触器控制顺逆转接线图

三、单相电动机接线注意事项

单相电动机的接线只有两种模式,有接线盒和无接线盒。凡是有接线盒的单相电动机的接线模式都是一样的,实现顺逆转自动控制或开关控制很简单,就是在U1、V1、U2、Z2四个点上各引出一根线,通过改变四个点的连接来实现顺逆转。又由于所有的倒顺开关位置布置和接线模式都是一样,所以单相电动机的单方向控制,顺逆转控制接线都基本相同,主绕组、副绕组、运行电容、启动电容、离心开关都有自己固定的位置,懂原理(最好)、凭经验(也行)、看模式(将就)都可以接好单相电动机。

单相电动机各个元件也好鉴别,电容都是装在外面,用肉眼就可以看清楚接线位置(如图7)启动电容接在V2—Z1位置,运行电容接在V1—Z1间,从里面引出的线也好鉴别,接在(如图7)UI—U2位置的是运行绕组,接在Z1—Z2位置的是启动绕组、接在V1—V2位置的是离心开关。用万用表也容易区分6根线,阻值最大的是启动绕组,阻值比较小的运行绕组,阻值为零的是离心开关。如果运行绕组和启动绕组阻值一样大,说明这两个绕组是完全相同的,可以互为代用,用最简单的换位开关就可以实现顺逆转(如图4)。

单相电动机的绕组两端和电容两端不分极性,任意接都可以,但启动绕组和运行绕组不能接反,启动电容和运行电容不能接反,否则容易烧启动绕组。

单相异步电动机的工作原理

单相鼠笼式异步电动机的工作原理 单相鼠笼式异步动机由单相电源供电,它直接接到220伏单相交流电源上就能工作,但要采取一定的措施,否则启动不起来。我们日常生活用的一些家用电器,如空调器、电冰箱、洗衣机、电扇等广泛应用着单相异步电动机。 单相异步电动机的工作原理 当给三相异步电动机的定子三相绕组通入三相交流电时,会形成一个旋转磁场,在旋转磁场的作用下,转子将获得启动转矩而自行启动。当三相异步电动机通入单相交流电时就不能产生旋转磁场。 下面来分析单相异步电动机定子绕组通入单相交流电时产生的磁场情况。如下图所示为一台简单的单相异步电动机原理图,定子铁心上布置有单相定子绕组,转子为鼠笼结构。 交流电流波形

电流正半周产生的磁场 电流负半周产生的磁场 当向单相异步电动机的定子绕组入单相交流电后,由上图可见,当电流在正半周及负半周不断交变时,其产生的磁场大小及方向也在不断变化(按正弦规律变化),但磁场的轴线则沿纵轴方向固定不动,这样的磁场称为脉动磁场。 当转子静止不动时转子导体的合成感应电动势和电流为0,合成转矩为0,因此转子没有启动转矩。故单相异步电动机如果不采取一定的措施,单相异步电动机不能自行启动,如果用一个外力使转子转动一下,则转子能沿该方向继续转动下去。 单相异步电动机根据其启动方法或运行方法的不同,可分为单相电容运行电动机;单相电容启动电动机;单相罩极式电动机等。下面分别介绍。单相异步电动机容量一般较小,运行性能较差。 t 45 90 135 180 225 270 360 315

图1 单相电容运行异步电动机原理图 (a)接线图 (b)电流相量图 图1是单相电容运行异步电动机工作原理图。单相电容式异步电动机的定子铁芯上嵌放两套绕组:主绕组U1—U2(主绕组又称工作绕组)和副绕组Z1—Z2(副绕组又称启动绕组)。两套绕组在空间的位置上互差90度电角度。在启动绕Z1—Z2中串入一个电容器C后再与工作绕组并联,然后接到单相电源上。设流过启动绕组Z1-Z2的电流为iz,流过工作绕组U1—U2的电流以为iu,当接上电源后,由于电容的充放电作用,iz落后于iu90度,流过两套绕组的电流iz与iu在相位上相差90度,如图2所示。 设电动机两个绕组接上交流电源后,电流为正值时,电流从绕组的头端进去尾端出来;电流为负值时,电流从绕组的尾端进去头端出来。 从图2可看到:在t=0瞬间,iz=0,绕组Z1—Z2中无电流流过;而这瞬时iu为负的最大值,绕组U1—U2中电流由U2进Ul出。用右手定则可判断,此时电动机中会产生如图2所示磁场,其合成磁场方向向下。 从图2可看到:在ωt=π/2瞬间,iu=0,绕组U1—U2中无电流流过;这瞬间iz为正的最大值,绕组Z1-Z2中电流从Z1进Z2出。此时电动机磁场分布如图2所示,其合成磁场方向较t=0时刻顺时针方向旋转了90角度。
