三极管替换表
MPSA42NPN21E 300V0.5A0.625W
MPSA92PNP21E 300V0.5A0.625W
MPS2222A NPN21 75V0.6A0.625W300MHZ 9011NPN EBC 50V30mA0.4W150MHz 9012PNP 50V0.5A0.625W
9013NPN EBC 50V0.5A0.625W
9013NPN 50V0.5A0.625W
9014NPN EBC 50V0.1A0.4W150MHZ 9015PNP EBC 50V0.1A0.4W150MHZ 9018NPN EBC 30V50MA0.4W1GHZ
8050NPN EBC 40V1.5A1W100MHZ
8550PNP EBC 40V1.5A1W100MHZ
2N2222NPN4A 60V0.8A0.5W25/200NSβ=45 2N2222A NPN 75V0.6A0.625W300MHZ
2N2369NPN4A 40V0.5A0.3W800MHZ
2N2907NPN4A 60V0.6A0.4W26/70NSβ=200 2N3055NPN12 100V15A115W
2N3440NPN6 450V1A1W15MHZ
2N3773NPN12! 160V16A150W COP 2N6609 2N3904NPN21E 60V0.2Aβ=100-400
2N3906PNP21E 40V0.2Aβ=100-400
2N5401PNP21E 160V0.6A0.625W100MHZ
2N5551NPN21E 160V0.6A0.625W100MHZ
2N5685NPN12! 60V50A300W
2N6277NPN12 180V50A250W
2N6609PNP12! 160V15A150W COP 2N3773
2N6678NPN12! 650V15A175W15MHZ
2N6718NPN ! 100V2A2W50MHZ
3DA87A NPN6 100V0.1A1W
3DG6A NPN6 15V20mA0.1W100MHz
3DG6B NPN6 20V20mA0.1W150MHz
3DG6C NPN6 20V20mA0.1W250MHz
3DG6D NPN6 30V20mA0.1W150MHz
3DG12C NPN7 45V0.3A0.7W200MHz
3DK2B NPN7 30V30mA0.2W
3DK4B NPN7 40V0.8A0.7W
3DK7C NPN7 25V50mA0.3W
3DD15D NPN12 ) 300V5A50W
3DD102C NPN12 ) 300V5A50W
3522V 5.2V*+ ,-.
A634PNP28E! 40V2A10W
A708PNP6NF/S80V0.7A0.8W
A715C PNP29! 35V2.5A10W160MHZ
A733PNP21 50V0.1A180MHZ
A741PNP4S20V0.1A <70/120nS
A781PNP39B 20V0.2A <80/160NS
A928PNP ECB 20V1A0.25W
A933PNP21Uni50V0.1A140MHz
A940PNP28! 150V1.5A25W4MHZ /C2073 A950PNP21 30V0.8A0.6W
A966PNP21! /01230V1.5A0.9W COP:C2236
A968PNP28! 160V1.5A25W100MHZ /C2238 A1009PNP BCE 350V2A15W
A1012PNP28! 60V5A25W
A1013PNP21 160V1A0.9W
A1015PNP21 60V0.15A0.4W8MHZ
A1020PNP21! 50V2A0.9W
A1123PNP21 150V0.05A0.75W
A1162PNP21d 50V0.15A0.15W
A1216PNP BCE 180V17A200W20MHZ /2922 A1220PNP29! 120V1.5A20W150MHZ/C2690 A1265PNP BCE 140V10A100W30MHZ /C3182 A1295PNP BCE 230V17A200W30MHZ /C3264 A1301PNP BCE 160V10A100W30MHZ /C3280 A1302PNP BCE 200V15A150W30MHZ /C3281 A1358 ?PNP 120V1A10W120MHZ
A1444PNP BCE 3 ) 100V15A30W80MHZ
A1494PNP BCE 200V17A200W20MHZ /C3858 A1516PNP BCE 180V12A130W25MHZ
A1668PNP28B ) 200V2A25W20MHZ
A1785PNP BCE45400V1A1W/120V1A0.9W140MH A1941PNP BCE 140V10A100WCOP:5198
A1943PNP BCE 230V15A150W /C5200 6
A1988PNP30
B449PNP12 50V3.5A22.5W7
B631K PNP29! 120V1A8W130MHZ /D600K
B647PNP21 120V1A0.9W140MHZ /D667 B649PNP29 180V1.5A1W /D669
B669PNP2889: 70V4A40W
B673PNP2889: 100V7A40W
B675PNP2889: 60V7A40W
B688PNP BCE! 120V8A80W /D718
B734PNP39B 60V1A1W /D774
B744PNP21 30V0.1A0.25W
B772PNP29! 40V3A10W
B774PNP21 30V0.1A0.25W
B817PNP30 160V12A100W /D1047
B834PNP28 60V3A30W
B937A PNP 60V2A35 DRAL
B1020PNP28 89:100V7A40Wβ=6000 B1079PNP3089: 100V20A100Wβ=5000/D1559 B1185PNP28B 60V3A25W 70MHZ /D1762 B1238PNP ECB 80V0.7A1W 100MHZ
B1240PNP39B 40V2A1W100HZ
B1243PNP39B 40V3A1W70HZ
B1316PNP54B45 89:100V2A10Wβ=15000 B1317PNP BCE! 180V15A150W COP:D1975 B1335PNP28! 80V4A30W 12MHZ
B1375PNP BCE! 60V3A2W9MHZ
B1400PNP28B89: 120V6A25Wβ=1000-20000 B1429PNP BCE 180V15A150W
B1494PNP BCE89: 120V25A120Wβ=2000-20000 C106NPN EBC! 60V1.5A15W
C380NPN21 35V0.03A250MHZ
C458NPN21 30V0.1A230MHz
C536NPN21 40V0.1A180MHZ
C752NPN21 30V0.1A300MHz
C815NPN21 60V0.2A0.25W
C828NPN21 45V0.05A0.25W
C900NPN21 30V0.03A100MHZ
C943NPN4A 60V0.2A200MHZ
C945NPN21 50V0.1A0.5W250MHZ
C1008NPN6 80V0.7A0.8W50MHZ
C1162NPN29! 35V1.5A10W
C1213NPN39B; <= 35V0.5A0.4W
C1222NPN21 60V0.1A100MHZ
C1494 ?NPN40A>?36V6A PQ=40W/175MHZ
C1507NPN28 300V0.2A15W
C1674NPN21HF/ZF30V0.02A600MHz
C1815NPN21 60V0.15A0.4W8MHZ
C1855NPN21f HF/ZF20V0.02A550MHz
C1875NPN12@A1500V3.5A50W
C1906NPN21 30V0.05A1000MHZ
C1942NPN12@A1500V3A50W
C1959NPN21 30V0.4A0.5W300MHz
C1970NPN28 B.>?40V0.6A PQ=1.3W/175MHZ C1971NPN28A B.>?35V2.0A PQ=7.0W/175MHZ C1972NPN28A B.>?35V3.5A PQ=15W/175MHZ C2012NPN21HF30V0.03A200MHZ
C2027NPN12A 1500V5A50W
C2036
C2068NPN28E 300V0.05A1.5W80MHZ
C2073NPN28 150V1.5A25W4MHZ /A940 C2078NPN28! 80V3A10W150MHZ
C2120NPN21 30V0.8A0.6W
C2228NPN21 160V0.05A0.75W
C2230NPN21 200V0.1A0.8W
C2233NPN28! 200V4A40W
C2236NPN21 30V1.5A0.9W /A966
C2238NPN28! 160V1.5A25W100MHZ /A968 C2320NPN21 50V0.2A0.3W200MHZ
C2335NPN28 500V7A40W
C2373NPN28 200V7.5A40W
C2383NPN21 160V1A0.9W /A1015
C2443NPN 600V50A400W
C2481NPN29! 150V1.5A20W
C2482NPN21 300V0.1A0.9W
C2500NPN21 30V2A0.9W150MHZ
C2594NPN29! 40V5A10W
C2611NPN29 300V0.1A1.25W
C2625NPN30! 450V10A80W
C2682NPN29NF/Vid180V0.1A8W
C2688NPN29 300V0.2A10W80MHZ
C2690NPN29! 120V1.2A20W150MHZ/A1220P C2751NPN BCE ) 500V15A120Wβ=40
C2837NPN30! 150V10A100W
C2898NPN28! 500V8A50W
C2922NPN43! 180V17A200W50MHZ /A1216 C3026NPN12 1700V5A50Wβ=20
C3030NPN BCE 89:900V7A80Wβ=15
C3039NPN28 ) 500V7A50Wβ=40
C3058NPN12 600V30A200Wβ=15
C3148NPN28 ) 900V3A40Wβ=15
C3150NPN28 ) 900V3A50Wβ=15
C3153NPN30 ) 900V6A100Wβ=15
C3182NPN30 140V10A100Wβ=95/A1265
C3198NPN21 60V0.15A0.4W130MHZ
C3262NPN BCE89: 800V10A100W
C3264NPN BCE PA 230V17A200Wβ=170/A1295 C3280NPN30! 160V12A120Wβ=100
C3281NPN30! 200V15A150W30MHZβ=100
C3300NPN30! 100V15A100Wβ=600
C3310NPN28C ) 500V5A40Wβ=20
C3320NPN28C ) 500V15A80Wβ=15
C3355NPN21F 20V0.1A6500MHZ
C3358NPN40B 20V0.1A7000MHZ
C3457NPN BCE ) 1100V3A50Wβ=12
C3460NPN BCE ) 1100V6A100Wβ=12
C3466NPN BCE ) 1200V8A120Wβ=10
C3505NPN28B ) 900V6A80Wβ=20
C3527NPN BCE ) 500V15A100Wβ=13
C3528NPN BCE ) 500V20A150Wβ=13
C3595NPN29? 30V0.5A1.2Wβ=90
C3679NPN BCE ) 900V5A100W6MHZ
C3680NPN BCE ) 900V7A120W6MHZ
C3688NPN BCE@A1500V10A150W
C3720NPN BCE@A1200V10A200W
C3783NPN BCE + 3 900V5A100W CD21"
C3795NPN BCE + 3 900V5A2W8MHz
C3807NPN BCE 30V2A1.2W260MHZ
C3858NPN BCE 200V17A200W20MHZ /A1494 C3866NPN BCE + 3 900V3A40W
C3873NPN BCE + 3 500V12A75W30MHZ
C3886NPN BCE ,A 1400V8A50W8MHZ
C3893NPN28B A 1400V8A50W8MHZ
C3907NPN28B 180V12A130W30MHZ
C3953NPN29 120V0.2A1.3W 4000MHZ
C3987NPN2889:50V3A20Wβ=1000
C3995NPN BCE A 1500V12A180W 34E
C3997NPN BCE A 1500V15A250W
C3998NPN BCE A 1500V25A250W
C4024NPN BCE 100V10A35W 24MHZ
C4038NPN BCE F G50V0.1A0.3W180MHZ
C4059NPN BCE 3 600V15A130W 0.5/2.2US C4106NPN BCE ) 500V7A50W20MHZ?
C4111NPN BCE A 1500V10A150W
C4119NPN BCE HIJ 1500V15A250W
C4231NPN50C! 800V2A30W
C4237NPN BCE + 3 1000V8A120W30MHZ
C4242NPN BCE + 3 450V7A40W
C4288NPN BCE A 1400V12A200W8MHZ
C4297NPN BCE ) 500V12A75W10MHZ
C4429NPN BCE ) 1100V8A60W
C4517NPN BCE! 550V3A30W6MHZ
C4532NPN BCE
C4582NPN28b ) 600V15A75W20MHZ
ON4673NPN BCE
ON4873NPN BCE
C4706NPN BCE ) 900V14A130W6MHz
C4742NPN46@A1500V6A50W(KLM) C4745NPN46@A1500V6A50W
C4747NPN46@A1500V10A50W
C4769NPN BCE H.A 1500V7A60W(KLM) C4913NPN BCE N 2000V0.2A35W
C4924NPN BCE! 800V10A70W
C4927NPN BCE A 1500V8A50W
C4927NPN BCE SONY29"A 1500V8A50W6O
C4941NPN BCE A 1500V6A65W 500/380NS C4953NPN BCE500V2A25W
C5020NPN BCE@A1000V7A100W
C5068NPN BCE@A1500V10A50W
C5086NPN BCE@A1500V10A50W
C5088NPN BCE@A1500V10A50W
C5129NPN BCE@PA 1500V8A50W(KL)
C5132NPN BCE@A1500V16A50W
C5144NPN BCE N@A1700V20A200W
C5148NPN BCE
C5149NPN BCE 3 A 1500V8A50W(KL)
C5198NPN BCE 140V10A100W
C5200NPN BCE 230V15A150W /A1943 6 C5207NPN BCE@A1500V10A50W6
C5243NPN BCE@A1700V15A200W6
C5244NPN BCE@A1700V15A200W
C5249NPN BCE
C5250NPN BCE 1000V7A100W6
C5251NPN BCE@A1500V12A50W6
C5252NPN BCE@A1500V15A100W6
C5294NPN BCE
C5296NPN BCE 25"--34" N@P ) C5297NPN BCE 25"--34" N@P ) C5331NPN BCE N@PA 1500V15A180W
C5423NPN BCE
D40C NPN ECB QR. 40V0.5A40W75MHZ(89:) D325NPN BCE 50V3A25W
D385NPN1189: 100V7A30W
D400NPN21 25V1A0.75W
D401NPN28! 200V2A20W
D415NPN29! 120V0.8A5W
D438NPN21 500V1A0.75W100MHz
D547NPN 600V50A400W
D560NPN BCE89: 150V5A30W
D600K NPN29! 120V1A8W130MHZ/B631K
D637NPN39E 60V0.1A150MHZ ****
D667NPN21 120V1A0.9W140MHZ/B647 D669NPN29 180V1.5A1W140MHZ/D669
D718NPN30! 120V8A80W /B668
D774NPN39B 100V1A1W /B734
D789NPN21! 12100V1A0.9W
D820NPN12@A1500V5A50W
D870NPN12@A1500V5A50W RRRR
D880NPN28! 60V3A10W
D882NPN29! 40V3A30W
D884NPN28! 330V7A40W
D898NPN12@A1500V3A50W
D951NPN12@A1500V3A65W
D965NPN21! 40V5A0.75W
D966NPN21! 40V5A1W
D985NPN29 150V1.5A10W
D986NPN29 150V1.5A10W
D1025NPN2889: 200V8A50W
D1037NPN BCE! 150V30A180W
D1047NPN30! 160V12A100W /B817
D1071NPN28 300V6A40W DRA-L
D1163A NPN28AST 350V7A40W60MHz
D1175NPN12AST 1500V5A100Wβ=156
D1273NPN28! 80V3A40W50MHZβ=1500
D1302NPN21! 25V0.5A0.5W200MHZ
D1397NPN BCE 1500V3.5A50W3MHz
D1398NPN BCE 1500V5A50W3MHz
D1403NPN28B@A1500V6A120W
D1403NPN28B@A1500V6A120W6
D1415NPN28B ) 100V7A40Wβ=600089: D1416NPN28B ) 80V7A40Wβ=6000(89:) D1426NPN28B@A1500V3.5A80Wβ=12 RRRRR D1427NPN28B@A1500V5A80Wβ=12 RRRRR
D1428NPN28B@A1500V6A80Wβ=12 RRRR
D1431NPN28B@A1500V5A80Wβ=20
D1433NPN28B@A1500V7A80Wβ=20
D1439NPN BCE@A1500V3A80Wβ=8
D1541NPN28B@A1500V3A80Wβ=20
D1545NPN28B@A1500V5A50Wβ=20
D1547NPN BCE@A1500V7A80Wβ=20
D1554NPN BCE@A1500V3.5A80Wβ=12
D1555NPN BCE@A1500V5A80Wβ=12
D1556NPN BCE@A1500V6A80Wβ=12
D1559NPN BCE89: 100V20A100Wβ=5000/B1079 D1590NPN2889: 150V8A25Wβ=15000
D1632NPN28B@A1500V4A70W
D1640NPN2989: 120V2A1.2Wβ=4000-40000 D1651NPN SP@A1500V5A60W3MHZ
D1710NPN BCE@A1500V5A50W
D1718NPN28C! 180V15A3.5W20MHZ
D1762NPN BCE! 60V3A25W90MHZ /B1185
D1843NPN BCE 50V1A1W
D1849NPN50A@A1500V7A120W
D1850NPN50A@A1500V7A120W
D1859NPN50A! 80V0.7A1W120MHZ
D1863NPN50A! 120V1A1W100MHZ
D1877NPN30@A1500V4A50W(KLM)
D1879NPN30@A1500V6A60W(KLM)
D1887NPN30@A1500V10A70W
D1930NPN2189:89:100V2A1.2Wβ=1000 D1975NPN53A! 180V15A150W COP:B1317 D1978NPN2189:120V1.5A0.9Wβ=30000
D1980NPN61B89:100V2A10Wβ=1000-10000 D1981NPN ECB89:100V2A1W
D1993NPN45B! 55V0.1A0.4W
D1994A NPN ECB! 4560V1A1W
D1997NPN45B/0 40V3A1.5W100MHZ
D2008NPN ECB! 80V1A1.2W
D2012NPN BCE! 60V3A2W3MHZ
D2136NPN ECB 80V1A1.2W
D2155NPN53A! 180V15A150W
D2256NPN4689: 120V25A125Wβ=2000-20000 D2334NPN28B@A1500V5A80W
D2335NPN BCE@A1500V7A100W
D2349NPN BCE N@PA
D2374NPN BCE
D2375NPN BCE
D2388NPN EBC89:90V3A1.2W
D2445NPN BCE@A1500V12.5A120W
D2498NPN BCE@A1500V6A50W
D2588NPN BCE UV<
DK55NPN BEC 400V4A60W
BC307PNP21a 50V0.2A0.3W
BC327PNP CBE ! 50V0.8A0.625W COM BC337 BC337NPN21a! /0 50V0.8A0.625W COM BC327 BC338NPN21a /050V0.8A0.6
BC546NPN21a 80V0.2A0.5W
BC547NPN CBE 50V0.2A0.5W300MHZ
BD135NPN29! 45V1.5A12.5W
BD136PNP29! 45V1.5A12.5W
BD137NPN29! 60V1.5A12.5W
BD138PNP29! 60V1.5A12.5W
BD139PNP29! 80V1.5A12.5W
BD237NPN29! 100V2A25W
BD238PNP29! 100V2A25W
BD243NPN28! 45V6A65W
BD244PNP28! 45V6A65W
BD681NPN2989: 100V4A40W
BD682NPN2989: 100V4A40W
BF458NPN29 250V0.1A10W
BU208A NPN12@A1500V5A12.5W
BU208D NPN12@A1500V5A12.5W (KLM) BU323NPN2889: 450V10A125W
BU406NPN28A 400V7A60W
BU508A NPN28A 1500V7.5A75W
BU508A NPN28A 1500V7.5A75W6
BU508D NPN28A 1500V7.5A75W (KLM) BU806NPN28 400V8A60W DAR-L
BU932R NPN12 500V15A150W DAR-L
BU941NPN12
BU1508DX NPN28
BU2506DX NPN30 1500V7A50W /600NS
BU2508AF NPN30 700V8A125W /600NS
BU2508AX NPN30 700V8A125W /600NS
BU2508DF NPN30 700V8A125W/600NS(KLM) BU2508DX NPN30 1500V8A50W/600NS(KLM) BU2520AF NPN30 800V10A150W 1/500NS
BU2520AX NPN30 1500V10A150W 1/500NS
BU2520DF NPN30 800V10A150W1/500NS(KL) BU2520DX NPN30 1500V10A50W/600NS (KL) BU2522AF NPN30 1500V11A150W /350NS
BU2522AX NPN30 1500V11A150W /350NS
BU2525AF NPN30 1500V12A150W /350NS BU2525AX NPN30 1500V12A150W /350NS BU2527AF NPN30 1500V15A150W
BU2532AW NPN30 1500V15A150W( N) BUH515NPN BCE A 1500V10A80W
BUH515D NPN BCE A 1500V10A80W(KLM) BUS13A NPN12 1000V15A175W
BUS14A NPN12 1000V30A250W
BUT11A NPN28 1000V5A100W
BUT12A NPN28 450V10A125W
BUV26NPN28! 90V14A65W /250ns
BUV28A NPN28! 225V10A65W /250ns BUV48A NPN30! 450V15A150W
BUW13A NPN30 1000V15A150W
BUX48NPN12 850V15A125W
BUX84NPN30 800V2A40W
BUX98A NPN12 400V30A210W5MHZ
DTA114PNP10K-10K160V0.6A0.625W(KL) DTC143NPN,-. 4.7K-4.7K
HPA100NPN BCE N@PA 21#
HPA150NPN BCE N@PA 21#
HSE830PNP BCE! 80V115W1MHZ
HSE838NPN BCE! 80V115W1MHZ COP/MJ4502 MN650NPN BCE A 1500V6A80W
MJ802NPN12! 90V30A200W
MJ2955PNP12! 60V15A115W
MJ3055NPN12! 60V15A115W
MJ4502PNP12! 90V30A200W COP/MJ802 MJ10012NPN1289:400V10A175W
MJ10015NPN12 ) 400V50A200W
MJ10016NPN12 ) 500V50A200W
MJ1002512 ) 850V20A250W
MJ11032NPN12 ) 120V50A300W DAR-L
MJ11033PNP12 ) 120V50A300W DAR-L
MJ13333NPN12 ) 400V20A175W
MJ15024NPN12! 400V16A250W4MHZ(625.00) MJ15025PNP12! 400V16A250W4MHZ(625.00) MJE271PNP2989:
MJE340NPN29 300V0.5A20W
MJE350PNP29 300V0.5A20W
MJE2955T PNP BCE! 60V1075W2MHZ
MJE3055T NPN BCE! 70V1075W2MHZ
MJE5822PNP BCE! 500V8A
MJE9730NPN BCE
MJE13003NPN29 400V1.5A14W
MJE13005NPN28 400V4A60W
MJE13007NPN28 1500V2.5A60W
SE800
TIP31C NPN BCE 100V3A40W3MHZ
TIP32C PNP BCE 100V3A40W3MHZ
TIP35C NPN30! 100V25A125W3MHZ
TIP36C PNP30! 100V25A125W3MHZ
TIP41C NPN30! 100V6A65W3MHZ
TIP42C PNP30! 100V6A65W3MHZ
TIP102NPN28! 100V8A2W
TIP10528!
TIP122NPN28! 100V8A65W DARL
TIP127PNP28! 100V8A65W DARL
TIP137PNP28! 100V8A70W DARL
TIP142NPN30! 100V10A125W DAR-L
TIP142 NPN30! 100V10A125W DAR-L
TIP147PNP30! 100V10A125W DAR-L 0
TIP147 PNP30! 100V10A125W DAR-L 0
TIP152 W
TL43121 +XY)
UGN3120SGO Z[
UGN3144SGO Z[
60MIAL1 \/HIJ1000V60A300W
T30G40NPN BCE 400V30A300W
5609COML:5610
5610COML:5609
9626NPN21
MPSA42NPN21E 300V0.5A0.625W
MPSA92PNP21E 300V0.5A0.625W
MPS2222A NPN21 75V0.6A0.625W300MHZ 9011NPN EBC 50V30mA0.4W150MHz 9012PNP 50V0.5A0.625W
9013NPN EBC 50V0.5A0.625W
9013NPN 50V0.5A0.625W
9014NPN EBC 50V0.1A0.4W150MHZ 9015PNP EBC 50V0.1A0.4W150MHZ 9018NPN EBC 30V50MA0.4W1GHZ
8050NPN EBC 40V1.5A1W100MHZ
8550PNP EBC 40V1.5A1W100MHZ
2N2222NPN4A 60V0.8A0.5W25/200NSβ=45 2N2222A NPN 75V0.6A0.625W300MHZ
2N2369NPN4A 40V0.5A0.3W800MHZ
2N2907NPN4A 60V0.6A0.4W26/70NSβ=200 2N3055NPN12 100V15A115W
2N3440NPN6 450V1A1W15MHZ
2N3773NPN12! 160V16A150W COP 2N6609 2N3904NPN21E 60V0.2Aβ=100-400
2N3906PNP21E 40V0.2Aβ=100-400
2N5401PNP21E 160V0.6A0.625W100MHZ
2N5551NPN21E 160V0.6A0.625W100MHZ
2N5685NPN12! 60V50A300W
2N6277NPN12 180V50A250W
2N6609PNP12! 160V15A150W COP 2N3773
2N6678NPN12! 650V15A175W15MHZ
2N6718NPN ! 100V2A2W50MHZ
3DA87A NPN6 100V0.1A1W
3DG6A NPN6 15V20mA0.1W100MHz
3DG6B NPN6 20V20mA0.1W150MHz
3DG6C NPN6 20V20mA0.1W250MHz
3DG6D NPN6 30V20mA0.1W150MHz
3DG12C NPN7 45V0.3A0.7W200MHz
3DK2B NPN7 30V30mA0.2W
3DK4B NPN7 40V0.8A0.7W
3DK7C NPN7 25V50mA0.3W
3DD15D NPN12 ) 300V5A50W
3DD102C NPN12 ) 300V5A50W
3522V 5.2V*+ ,-.
A634PNP28E! 40V2A10W
A708PNP6NF/S80V0.7A0.8W
A715C PNP29! 35V2.5A10W160MHZ
A733PNP21 50V0.1A180MHZ
A741PNP4S20V0.1A <70/120nS
A781PNP39B 20V0.2A <80/160NS
A928PNP ECB 20V1A0.25W
A933PNP21Uni50V0.1A140MHz
A940PNP28! 150V1.5A25W4MHZ /C2073 A950PNP21 30V0.8A0.6W
A966PNP21! /01230V1.5A0.9W COP:C2236
A968PNP28! 160V1.5A25W100MHZ /C2238 A1009PNP BCE 350V2A15W
A1012PNP28! 60V5A25W
A1013PNP21 160V1A0.9W
A1015PNP21 60V0.15A0.4W8MHZ
A1020PNP21! 50V2A0.9W
A1123PNP21 150V0.05A0.75W
A1162PNP21d 50V0.15A0.15W
A1216PNP BCE 180V17A200W20MHZ /2922 A1220PNP29! 120V1.5A20W150MHZ/C2690 A1265PNP BCE 140V10A100W30MHZ /C3182 A1295PNP BCE 230V17A200W30MHZ /C3264 A1301PNP BCE 160V10A100W30MHZ /C3280 A1302PNP BCE 200V15A150W30MHZ /C3281 A1358 ?PNP 120V1A10W120MHZ
A1444PNP BCE 3 ) 100V15A30W80MHZ
A1494PNP BCE 200V17A200W20MHZ /C3858 A1516PNP BCE 180V12A130W25MHZ
A1668PNP28B ) 200V2A25W20MHZ
A1785PNP BCE45400V1A1W/120V1A0.9W140MH A1941PNP BCE 140V10A100WCOP:5198
A1943PNP BCE 230V15A150W /C5200 6
A1988PNP30
B449PNP12 50V3.5A22.5W7
B631K PNP29! 120V1A8W130MHZ /D600K
B647PNP21 120V1A0.9W140MHZ /D667 B649PNP29 180V1.5A1W /D669
B669PNP2889: 70V4A40W
B673PNP2889: 100V7A40W
B675PNP2889: 60V7A40W
B688PNP BCE! 120V8A80W /D718
B734PNP39B 60V1A1W /D774
B744PNP21 30V0.1A0.25W
B772PNP29! 40V3A10W
B774PNP21 30V0.1A0.25W
B817PNP30 160V12A100W /D1047
B834PNP28 60V3A30W
B937A PNP 60V2A35 DRAL
B1020PNP28 89:100V7A40Wβ=6000 B1079PNP3089: 100V20A100Wβ=5000/D1559 B1185PNP28B 60V3A25W 70MHZ /D1762 B1238PNP ECB 80V0.7A1W 100MHZ
B1240PNP39B 40V2A1W100HZ
B1243PNP39B 40V3A1W70HZ
B1316PNP54B45 89:100V2A10Wβ=15000 B1317PNP BCE! 180V15A150W COP:D1975 B1335PNP28! 80V4A30W 12MHZ
B1375PNP BCE! 60V3A2W9MHZ
B1400PNP28B89: 120V6A25Wβ=1000-20000 B1429PNP BCE 180V15A150W
B1494PNP BCE89: 120V25A120Wβ=2000-20000 C106NPN EBC! 60V1.5A15W
C380NPN21 35V0.03A250MHZ
C458NPN21 30V0.1A230MHz
C536NPN21 40V0.1A180MHZ
C752NPN21 30V0.1A300MHz
C815NPN21 60V0.2A0.25W
C828NPN21 45V0.05A0.25W
C900NPN21 30V0.03A100MHZ
C943NPN4A 60V0.2A200MHZ
C945NPN21 50V0.1A0.5W250MHZ
C1008NPN6 80V0.7A0.8W50MHZ
C1162NPN29! 35V1.5A10W
C1213NPN39B; <= 35V0.5A0.4W
C1222NPN21 60V0.1A100MHZ
常用三极管型号及参数
常用三极管型号及参数 晶体管型号反压Vbe0 电流Icm 功率Pcm 放大系数特征频率管子类型IRFU020 50V 15A 42W **NMO场效应 IRFPG42 1000V 4A 150W ** NMO场效应 IRFPF40 900V 4.7A 150W ** NMO场效应 IRFP9240 200V 12A 150W ** PMOS场效应 IRFP9140 100V 19A 150W **PMOS场效应 IRFP460 500V 20A 250W ** NMO场效应 IRFP450 500V 14A 180W **NMO场效应IRFP440 500V 8A 150W **NMO场效应IRFP353 350V 14A 180W **NMO场效应IRFP350 400V 16A 180W **NMO场效应IRFP340 400V 10A 150W **NMO场效应IRFP250 200V 33A 180W **NMO场效应IRFP240 200V 19A 150W **NMO场效应IRFP150 100V 40A 180W **NMO场效应晶体管型号反压Vbe0 电流Icm 功率Pcm 放大系数特征频率管子类型IRFP140 100V 30A 150W **NMO场效应IRFP054 60V 65A 180W **NMO场效应IRFI744 400V 4A 32W **NMO场效应IRFI730 400V 4A 32W **NMO场效应IRFD9120 100V 1A 1W **NMO场效应IRFD123 80V 1.1A 1W **NMO场效应IRFD120 100V 1.3A 1W **NMO场效应IRFD113 60V 0.8A 1W **NMO场效应IRFBE30 800V 2.8A 75W **NMO场效应
三极管的替换参数
打字A=ROHM RLS4148 1SS355 1SS400 NXP PMBD4148148 PANASONIC MA2S111 打字D=ROHM NSR1020MW2T1G RB550VA-30TE-17 DIODES B0530WS-7 打字5=LIN BAT60B 1206 S4=中性标BAT43W BAS85=TOSHIBAB 1N5819 STM TMMBAT46 NXP BAT46 A4=NXP BAT760 BAT43W DIODES BAT760-7 1N5817WS-7 LZ= NXP BAT760 PMEG1020EA DIODES BAT760-7 ON NSR0320MW2T1G MBR0530VT1G CJ MBR0530V LZ ST 1N5817 718=ZETEX FMMTL718 BP58=V莎SI2307 IR IRLML6402 AO 3409 3423 3407 ON NTR4171PT1G 中性SI2302DS VISHAY SI2315 2301 ON NTR2101PT1G BN58=ROHM RUR040N02 STS3404 AO 3400 3414 3404 3402 ON NTR4501NT1G BAS316=NXP PMBD4148 2SC4672=KEC KTC4375-Y-RTK/P RB521S-30=DIODES SDM20U30 DTC123YE TL=DIODES DDTC123YE-7 2SC2412K T146R=ON MMBT8050LT1G MMBT9013LT1G MMBT9013DLT1G TOSHIBAB S9014C 中性2SC1815 S9014 3904 2SC945 NEC 2SC945-T1B ZETEX FMMT9017 2SK3065 T100 =NEC 2SK2054 RLS4148 TE25=DIODES LL4151-7-F TOSHIBAB SM4007 ROHM RLR4004 TE-11 NXP BAV103 RTE002P02 TL=NEC 2SJ243 ON NTA4151PT1G LSK3019=NEC 2SK1824 SDM20U40-7=RENESAS HSC226TRF TOSHIBAB 1N5819 2SC4617=ON MMBT2222ALT1G MMBT3904TT1G NXP BC847CT L78= ZETEX FMMTL718 2PC4617 TL=DIODES MMBT2222AT-7 NXP BC847AT BC847BT PMBT8050 ROHM 2SC5585 TL TOSHIBAB S9014C DTC143ZK T146=KRC KRC106S-RTK/P 2SA1162-Y=ON MMBT8550LT1G MMBT9012LT1G MMBT9015LT1G 中性标S8550 BB178 BB639=NXP BB910 2SD2351=NEC 2SC4181-T1B 2SC4083 T106=TOSHIBAB 2SC4215-Y NEC 2SC4182 BB535=NEC 1SV221 1SV220 2SC2712-Y=ROHM SST2222A T116 ON MMBT9014LT1G MMBT8050LT1G 2SC4081 T106=UMT3904 T106 ROHM 2SC4098 T106P 2SC4097 T106 NXP BC847BW BB659C=PANASONIC MA2S376 BA592=瑞莎HVU131 BAT54CW=BAT854CW PDTA114EE=仙童FJY4002R 2N7002T=ON NTA4153NT1G 2SC2712-GR=2SC4116-GR BC847BW=UMT3904 T106 RTU002P02 T106=V萨SI1305DL-T1-E3 DTC124XK T146=LIN BCR108S
常用三极管的标志对应的型号
型号 标志 封装型号 标志 封装型号 标志 封装型号 标志 封装2PA1576Q FtQ SC-70BC808W 5Ht SOT323BC847BW 1Ft SOT323BC857B 3Fp SOT23 2PA1576R FtR SC-70BC808-16 5Ep SOT23BC847C 1Gp SOT23BC857BS 3Ft SC-88 2PA1576S FtS SC-70BC808-16W 5Et SOT323BC847CT 1G SC-75BC857BT 3F SC-75 2PA1774Q YQ SC-75BC808-25 5Fp SOT23BC847CW 1Gt SOT323BC857BW 3Ft SOT323 2PA1774R YR SC-75BC808-25W 5Ft SOT323BC847W 1Ht SOT323BC857C 3Gp SOT23 2PA1774S YS SC-75BC808-40 5Gp SOT23BC848 1Mp SOT23BC857CT 3G SC-75 2PB1219AQ DtQ SC-70BC808-40W 5Gt SOT323BC848A 1Jp SOT23BC857CW 3Gt SOT323 2PB1219AR DtR SC-70BC817 6Dp SOT23BC848AT 1J SC-75BC857W 3Ht SOT323 2PB1219AS DtS SC-70BC817W 6Dt SOT323BC848AW 1Jt SOT323BC858 3Mp SOT23 2PB709AQ BQ SC-59BC817-16 6Ap SOT23BC848B 1Kp SOT23BC858A 3Jp SOT23 2PB709AR BR SC-59BC817-16W 6At SOT323BC848BT 1K SC-75BC858AT 3J SC-75 2PB709AS BS SC-59BC817-25 6Bp SOT23BC848BW 1Kt SOT323BC858AW 3Jt SOT323 2PB710AQ DQ SC-59BC817-25W 6Bt SOT323BC848C 1Lp SOT23BC858B 3Kp SOT23 2PB710AR DR SC-59BC817-40 6Cp SOT23BC848CT 1L SC-75BC858BT 3K SC-75 2PB710AS DS SC-59BC817-40W 6Ct SOT323BC848CW 1Lt SOT323BC858BW 3Kt SOT323 2PC4081Q ZtQ SC-70BC818 6Hp SOT23BC848W 1Mt SOT323BC858C 3Lp SOT23 2PC4081R ZtR SC-70BC818W 6Ht SOT323BC849 2Dp SOT23BC858CT 3L SC-75 2PC4081S ZtS SC-70BC818-16 6Ep SOT23BC849B 2Bp SOT23BC858CW 3Lt SOT323 2PC4617Q ZQ SC-75BC818-16W 6Et SOT323BC849BW 2Bt SOT323BC858W 3Mt SOT323 2PC4617R ZR SC-75BC818-25 6Fp SOT23BC849C 2Cp SOT23BC859 4Dp SOT23 2PC4617S ZS SC-75BC818-25W 6Ft SOT323BC849CW 2Ct SOT323BC859A 4Ap SOT23 2PD1820AQ AtQ SC-70BC818-40 6Gp SOT23BC849W 2Dt SOT323BC859AW 4At SOT323 2PD1820AR AtR SC-70BC818-40W 6Gt SOT323BC850 2Hp SOT23BC859B 4Bp SOT23 2PD1820AS AtS SC-70BC846 1Dp SOT23BC850B 2Fp SOT23BC859BW 4Bt SOT323 2PD601AQ ZQ SC-59BC846A 1Ap SOT23BC850BW 2Ft SOT323BC859C 4Cp SOT23 2PD601AR ZR SC-59BC846AT 1A SC-75BC850C 2Gp SOT23BC859CW 4Ct SOT323 2PD601AS ZS SC-59BC846AW 1At SOT323BC850CW 2Gt SOT323BC859W 4Dt SOT323 2PD602AQ XQ SC-59BC846B 1Bp SOT23BC850W 2Ht SOT323BC860 4Hp SOT23 2PD602AR XR SC-59BC846BT 1B SC-75BC856 3Dp SOT23BC860A 4Ep SOT23 2PD602AS XS SC-59BC846BW 1Bt SOT323BC856A 3Ap SOT23BC860AW 4Et SOT323 BC807 5Dp SOT23BC846W 1Dt SOT323BC856AT 3A SC-75BC860B 4Fp SOT23 BC807W 5Dt SOT323BC847 1Hp SOT23BC856AW 3At SOT323BC860BW 4Ft SOT323 BC807-16 5Ap SOT23BC847A 1Ep SOT23BC856B 3Bp SOT23BC860C 4Gp SOT23 BC807-16W 5At SOT323BC847AT 1E SC-75BC856BT 3B SC-75BC860CW 4Gt SOT323 BC807-25 5Bp SOT23BC847AW 1Et SOT323BC856BW 3Bt SOT323BC860W 4Ht SOT323 BC807-25W 5Bt SOT323BC847B 1Fp SOT23BC856W 3Dt SOT323BC868 CAC SOT89 BC807-40 5Cp SOT23BC847BPN 13t SC-88BC857 3Hp SOT23BC868-10 CBC SOT89 BC807-40W 5Ct SOT323BC847BS 1Ft SC-88BC857A 3Ep SOT23BC868-16 CCC SOT89 BC808 5Hp SOT23BC847BT 1F SC-75BC857AT 3E SC-75BC868-25 CDC SOT89 BC857AW 3Et SOT323BC869 CEC SOT89 BC869-16 CGC SOT89BCV49 EG SOT89BCX51-10 AC SOT89BF820W 1Vt SOT323 BC869-25 CHC SOT89BCV61 1Mp SOT143B BCX51-16 AD SOT89BF821 1Wp SOT23 BCF29 C7p SOT23BCV61A 1Jp SOT143B BCX52 AE SOT89BF822 1Xp SOT23 BCF30 C8p SOT23BCV61B 1Kp SOT143B BCX52-10 AG SOT89BF822W 1Wt SOT323
全系列三极管应用参数代换大全
名称封装极性用途耐压电流功率频率配对管 9012 贴片PNP低频放大50V 0.5A 0.625W 9013 9012 21 PNP低频放大50V 0.5A 0.625W 9013 9013 21 NPN 低频放大50V 0.5A0.625W 9012 9013 贴片NPN 低频放大50V 0.5A 0.625W 9012 9014 21 NPN 低噪放大50V 0.1A0.4W 150HMZ 9015 9015 21 PNP低噪放大50V 0.1A0.4W 150MHZ 9014 9018 21 NPN 高频放大30V 0.05A0.4W 1000MHZ 8050 21 NPN 高频放大40V 1.5A1W 100MHZ 8550 8550 21 PNP高频放大40V 1.5A1W 100MHZ 8050 2N2222 21 NPN 通用60V 0.8A 0.5W 25／200NS 2N2369 4A NPN 开关40V 0.5A 0.3W 800MHZ 2N2907 4A NPN 通用60V 0.6A 0.4W 26／70NS 2N3055 12 NPN 功率放大100V 15A 115W MJ2955 2N3440 6 NPN 视放开关450V 1A1W 15MHZ 2N6609 2N3773 12 NPN 音频功放开关160V 16A50W 2N3904 21E NPN 通用60V 0.2A 2N2906 21C PNP 通用40V 0.2A 2N2222A 21铁NPN 高频放大75V 0.6A 0.625W 300MHZ 2N6718 21铁NPN 音频功放开关100V 2A 2W 2N5401 21 PNP视频放大160V 0.6A 0.625W 100MHZ 2N5551 2N5551 21 NPN 视频放大160V 0.6A 0.625W 100MHZ 2N5401 2N5685 12 NPN 音频功放开关60V 50A 300W 2N6277 12 NPN 功放开关180V 50A 250W 2N6678 12 NPN 音频功放开关650V 15A 175W 15MHZ 3DA87A 6 NPN 视频放大100V 0.1A1W 3DG6B 6 NPN 通用20V 0.02A 0.1W 150MHZ 3DG6C 6 NPN 通用25V 0.02A 0.1W 250MHZ 3DG6D 6 NPN 通用30V 0.02A 0.1W 150MHZ 3DK2B 7 NPN 开关30V 0.03A 0.2W 3DD15D 12 NPN 电源开关300V 5A 50W 3DD102C 12 NPN 电源开关300V 5A 50W 3522V 5V稳压管 5609 21 NPN 音频低频放大50V 0.8A 0.625W 5610 5610 21 PNP音频低频放大50V 0.8A 0.625W 5610 60MIAL1 电磁／微波炉1000V 60A 300W 9626 21 NPN 通用 MPSA42 21E NPN 电话视频放大300V 0.5A 0.625W MPSA92 MPSA92 21E PNP 电话视频放大300V 0.5A 0.625W MPSA42 MPS2222A 21 NPN 高频放大75V 0.6A 0.625W 300MHZ A634 28E PNP 音频功放开关40V 2A 10W A708 6 PNP 音频开关80V 0.7A 0.8W A715C 29 PNP 音频功放开关35V 2.5A 10W 160MHZ A733 21 PNP 通用50V 0.1A180MHZ
全系列常用三极管型号参数资料(精)
全系列常用三极管型号参数资料 编者按：这些虽不能涵盖所有的三极管型号，例如3DD系列等，但是都是极其常用的型号，例如901系列，简直是无所不在。在网上查的电子元件手册都是卖书的广告，找到点参数型号确实不易。 名称封装极性功能耐压电流功率频率配对管 D633 28 NPN 音频功放开关100V 7A 40W 达林顿 9013 21 NPN 低频放大50V 0.5A 0.625W 9012 9014 21 NPN 低噪放大50V 0.1A 0.4W 150HMZ 9015 9015 21 PNP 低噪放大50V 0.1A 0.4W 150MHZ 9014 9018 21 NPN 高频放大30V 0.05A 0.4W 1000MHZ 8050 21 NPN 高频放大40V 1.5A 1W 100MHZ 8550 8550 21 PNP 高频放大40V 1.5A 1W 100MHZ 8050 2N2222 21 NPN 通用60V 0.8A 0.5W 25／200NS 2N2369 4A NPN 开关40V 0.5A 0.3W 800MHZ 2N2907 4A NPN 通用60V 0.6A 0.4W 26／70NS 2N3055 12 NPN 功率放大100V 15A 115W MJ2955 2N3440 6 NPN 视放开关450V 1A 1W 15MHZ 2N6609 2N3773 12 NPN 音频功放开关160V 16A 50W 2N3904 21E NPN 通用60V 0.2A 2N2906 21C PNP 通用40V 0.2A 2N2222A 21铁NPN 高频放大75V 0.6A 0.625W 300MHZ 2N6718 21铁NPN 音频功放开关100V 2A 2W 2N5401 21 PNP 视频放大160V 0.6A 0.625W 100MHZ 2N5551 2N5551 21 NPN 视频放大160V 0.6A 0.625W 100MHZ 2N5401 2N5685 12 NPN 音频功放开关60V 50A 300W 2N6277 12 NPN 功放开关180V 50A 250W 9012 21 PNP 低频放大50V 0.5A 0.625W 9013 2N6678 12 NPN 音频功放开关650V 15A 175W 15MHZ 9012 贴片PNP 低频放大50V 0.5A 0.625W 9013
三极管替换及常用开关三极管
三极管替换及常用开关三极管 三极管替换及常用开关三极管 gaost 发表于2009-5-4 8:44:00 8 推荐 一、三极管的类型及材料 初学者首先必须清楚三极管的类型及材料。常用三极管的类型有NPN型与PNP型两种。由于这两类三极管工作(工作总结)时对电压的极性要求不同，所以它们是不能相互代换的。 三极管的材料有锗材料和硅材料。它们之间最大的差异就是起始电压不一样。锗管PN结的导通电压为0.2V左右，而硅管PN结的导通电压为0.6～0.7V。在放大电路中如果用同类型的锗管代换同类型的硅管，或用同类型的硅管代换同类型的锗管一般是可以的，但都要在基极偏置电压上进行必要的调整，因为它们的起始电压不一样。但在脉冲电路和开关电路中不同材料的三极管是否能互换必须具体分析，不能盲目代换。 二、三极管的主要参数 选用三极管需要了解三极管的主要参数。若手中有一本晶体管特性手册最好。三极管的参数很多，根据实践经验，我认为主要了解三极管的四个极限参数：ICM、BVCEO、PCM及fT即可满足95%以上的使用需要。 1. ICM是集电极最大允许电流。三极管工作(工作总结)时当它的集电极电流超过一定数值时，它的电流放大系数β将下降。为此规定三极管的电流放大系数β变化不超过允许值时的集电极最大电流称为ICM。所以在使用中当集电极电流IC超过ICM时不至于损坏三极管，但会使β值减小，影响电路的工作(工作总结)性能。 2. BVCEO是三极管基极开路时，集电极-发射极反向击穿电压。如果在使用中加在集电极与发射极之间的电压超过这个数值时，将可能使三极管产生很大的集电极电流，这种现象叫击穿。三极管击穿后会造成永久性损坏或性能下降。 3. PCM是集电极最大允许耗散功率。三极管在工作(工作总结)时，集电极电流在集电结上会产生热量而使三极管发热。若耗散功率过大，三极管将烧坏。在使用中如果三极管在大于PCM下长时间工作(工作总结)，将会损坏三极管。需要注意的是大功率三极管给出的最大允许耗散功率都是在加有一定规格散热器情况下的参数。使用中一定要注意这一点。 4. 特征频率fT。随着工作(工作总结)频率的升高，三极管的放大能力将会下降，对应于β=1时的频率fT叫作三极管的特征频率。 三、一般小功率三极管的选用 小功率三极管在电子电路中的应用最多。主要用作小信号的放大、控制或振荡器。选用三极管时首先要搞清楚电子电路的工作(工作总结)频率大概是多少。如中波收音机振荡器的最高频率是2MHz左右；而调频收音机的最高振荡频率为120MHz左右；电视机中VHF频段的最高振荡频率为250MHz左右；UHF 频段的最高振荡频率接近1000MHz左右。工程设计中一般要求三极管的fT大于3倍的实际工作(工作总结)频率。所以可按照此要求来选择三极管的特征频率fT。由于硅材料高频三极管的fT一般不低于50MHz，
三极管型号参数查询大全
三极管型号及参数 晶体管型号反压Vbe0电流Icm功率Pcm放大系数特征频率管子类型IRFU02050V15A42W**NMOS场效应IRFPG421000V4A150W**NMOS场效应IRFPF40900V 4.7A150W**NMOS场效应IRFP9240200V12A150W**PMOS场效应IRFP9140100V19A150W**PMOS场效应IRFP460500V20A250W**NMOS场效应IRFP450500V14A180W**NMOS场效应IRFP440500V8A150W**NMOS场效应IRFP353350V14A180W**NMOS场效应IRFP350400V16A180W**NMOS场效应IRFP340400V10A150W**NMOS场效应IRFP250200V33A180W**NMOS场效应IRFP240200V19A150W**NMOS场效应IRFP150100V40A180W**NMOS场效应晶体管型号反压Vbe0电流Icm功率Pcm放大系数特征频率管子类型IRFP140100V30A150W**NMOS场效应IRFP05460V65A180W**NMOS场效应IRFI744400V4A32W**NMOS场效应IRFI730400V4A32W**NMOS场效应IRFD9120100V1A1W**NMOS场效应IRFD12380V 1.1A1W**NMOS场效应IRFD120100V 1.3A1W**NMOS场效应IRFD11360V0.8A1W**NMOS场效应IRFBE30800V 2.8A75W**NMOS场效应IRFBC40600V 6.2A125W**NMOS场效应IRFBC30600V 3.6A74W**NMOS场效应IRFBC20600V 2.5A50W**NMOS场效应IRFS9630200V 6.5A75W**PMOS场效应IRF9630200V 6.5A75W**PMOS场效应IRF9610200V1A20W**PMOS场效应晶体管型号反压Vbe0电流Icm功率Pcm放大系数特征频率管子类型IRF954160V19A125W**PMOS场效应IRF953160V12A75W**PMOS场效应IRF9530100V12A75W**PMOS场效应IRF840500V8A125W**NMOS场效应IRF830500V 4.5A75W**NMOS场效应IRF740400V10A125W**NMOS场效应IRF730400V 5.5A75W**NMOS场效应IRF720400V 3.3A50W**NMOS场效应IRF640200V18A125W**NMOS场效应IRF630200V9A75W**NMOS场效应IRF610200V 3.3A43W**NMOS场效应IRF54180V28A150W**NMOS场效应IRF540100V28A150W**NMOS场效应IRF530100V14A79W**NMOS场效应
常用晶体三极管参数
常用晶体三极管参数 2008-05-12 11:12 常用晶体三极管参数 名称封装极性耐压电流功率频率配对管 D633 28 NPN 音频功放 100V 7A 40W 达林顿 9013 21 NPN 低频放大 50V 0.5A 0.625W 9012 9014 21 NPN 低噪放大 50V 0.1A 0.4W 150HMZ 9015 9015 21 PNP 低噪放大 50V 0.1A 0.4W 150MHZ 9014 9018 21 NPN 高频放大 30V 0.05A 0.4W 1000MHZ 8050 21 NPN 高频放大 40V 1.5A 1W 100MHZ 8550 8550 21 PNP 高频放大 40V 1.5A 1W 100MHZ 8050 2N2222 21 NPN 通用 60V 0.8A 0.5W 25／200NS 2N2369 4A NPN 开关 40V 0.5A 0.3W 800MHZ 2N2907 4A NPN 通用 60V 0.6A 0.4W 26／70NS 2N3055 12 NPN 功率放大 100V 15A 115W MJ2955 2N3440 6 NPN 视放开 450V 1A 1W 15MHZ 2N6609 2N3773 12 NPN 音频功放 160V 16A 50W 2N3904 21E NPN 通用 60V 0.2A 2N2906 21C PNP 通用 40V 0.2A 2N2222A 21铁 NPN 高频放大 75V 0.6A 0.625W 300MHZ 2N6718 21铁 NPN 音频功放 100V 2A 2W 2N5401 21 PNP 视频放大 160V 0.6A 0.625W 100MHZ 2N5551 2N5551 21 NPN 视频放大 160V 0.6A 0.625W 100MHZ 2N5401 2N5685 12 NPN 音频功放 60V 50A 300W 2N6277 12 NPN 功放开 180V 50A 250W 9012 21 PNP 低频放大 50V 0.5A 0.625W 9013 2N6678 12 NPN 音频功放 650V 15A 175W 15MHZ 9012 贴片 PNP 低频放大 50V 0.5A 0.625W 9013 3DA87A 6 NPN 视频放大 100V 0.1A 1W 3DG6B 6 NPN 通用 20V 0.02A 0.1W 150MHZ 3DG6C 6 NPN 通用 25V 0.02A 0.1W 250MHZ 3DG6D 6 NPN 通用 30V 0.02A 0.1W 150MHZ MPSA42 21E NPN 电话视频 300V 0.5A 0.625W MPSA92 MPSA92 21E PNP 电话视频 300V 0.5A 0.625W MPSA42
常用高清行管和大功率三极管主要参数表
常用高清行管和大功率三极管主要参数表 2010-03-02 10:33:54 阅读78 评论0 字号：大中小 高清彩电行管损坏的原因及代换 现在，大屏幕彩色电视大都是数字高清，原来50Hz的场扫描频率接近人眼感知频闪的临界点，所以高清电视都是提高扫描频率来提高图像的清晰度，即将场扫描提高到100Hz或是60Hz逐行，这样就会使行扫描的频率提高一倍，自然行输出管的开关速度和功耗都会随之增加，普通的行输出管已经不能胜任，要采用性能更好的大功率三极管。目前采用的行管有：C5144、C5244、J6920、C5858、C5905等，这些行输出管的耐压都在1500V以上，电流多大于20A，但是由于其功耗比较大，损坏率还是比较高。归纳起来，其损坏的原因一般有以下六种。 1. 行激励不足 如果行激励不足，行管不能迅速截止与饱和，导致行管内阻变大，将造成行输出电路的功耗增加，引起行输出管发烫，一旦超过行管功耗的极限值，便会使行管烧坏。 在海信高清电视中，行振荡方波信号是由数字变频解码板输出，经过一对三极管2SC1815、2SA1015放大后，送到行激励管的基极。这两个三极管工作在大电流开关状态，故障率相对较高，损坏后就会造成行激励不足，损坏行输出管，对比可以用示波器测量行管基极的波形来确定。另外，行管基极的限流电阻阻值一般为Ω，与行管的发射极串联，再与行激励变压器并联，若是阻值增大有可能用普通万用表测不出来。我们曾经修过多例次电阻增值到2Ω以上而导致开机几分钟后行管损坏的故障，且损坏行管的比例较大。 2. 行逆程电压过高 在行逆程期间，偏转线圈会对逆程电容充电，逆程电容容量大小决定充电的时间。容量越小，充电时间越短，充电电压越高，因而会产生很高的反峰脉冲电压。所以，当行一旦超过行管的耐压值，就会出现屡烧行管的结果。我们在测量逆程电容时，一般是测量电容的直流参数，而一些ESR等交流参数无法测量，所以最好是代换较可靠。 3. 行偏转线圈或行输出变压器局部短路造成行负责过重 常见场输出集成电路击穿导致行偏转线圈或行输出变压器绝缘性能下降，产生局部短路、行输出逆程电容漏电等。如果保护电路性能不完善，则会引起行管过流损坏。海信高清电视由于电源保护措施比较完善，所以这种情况不多见，表现出来的现象是行一开机就停。 4. 电源电压升高 电源电压升高会导致行逆程电压升高。现在的高清电视电源一般都是模块化的，电源设计比较合理，保护功能全，不像以前的老式电源电路，电源电压升高造成击穿行管的故障相对比较少。 5. 行管的型号和参数不对 这种情况在专业的厂家售后一般不会出现，但是作为个体维修或是业余维修就可能遇到。高清电视行管的功率大、频率高，最好用同型号行管代换。有的行管发射结没有并联电阻，如果采用普通行管，发射结并联电阻的阻值比较小，会造成基极驱动电流小，激励不足，行电流过大（正常高清行电流在500mA~600mA）而再次损坏。更换行管后测量行电流，如果原行推动变压器次级并联有缓冲电阻的，可将电阻阻值增大，甚至拿掉；如果行管发射极串联有负反馈电阻或是基极有限流电阻的，可减小该电阻阻值，再次测量行电流，如果行电流减小就适当改变这两个电阻的阻值。 6. 其他 像阻尼二极管开路、高压打火、显像管内部跳火、行信号反馈电路有故障、更换后的行管
三极管参数大全-型号-功能-代换
三极管参数大全 名称封装极性功能耐压电流功率频率配对管 D633 28 NPN 音频功放开关100V 7A 40W 达林顿 9013 21 NPN 低频放大50V 0.5A 0.625W 9012 9014 21 NPN 低噪放大50V 0.1A 0.4W 150HMZ 9015 9015 21 PNP 低噪放大50V 0.1A 0.4W 150MHZ 9014 9018 21 NPN 高频放大30V 0.05A 0.4W 1000MHZ 8050 21 NPN 高频放大40V 1.5A 1W 100MHZ 8550 8550 21 PNP 高频放大40V 1.5A 1W 100MHZ 8050 2N2222 21 NPN 通用60V 0.8A 0.5W 25／200NS 2N2369 4A NPN 开关40V 0.5A 0.3W 800MHZ 2N2907 4A NPN 通用60V 0.6A 0.4W 26／70NS 2N3055 12 NPN 功率放大100V 15A 115W MJ2955 2N3440 6 NPN 视放开关450V 1A 1W 15MHZ 2N6609 2N3773 12 NPN 音频功放开关160V 16A 50W 2N3904 21E NPN 通用60V 0.2A 2N2906 21C PNP 通用40V 0.2A 2N2222A 21铁NPN 高频放大75V 0.6A 0.625W 300MHZ 2N6718 21铁NPN 音频功放开关100V 2A 2W 2N5401 21 PNP 视频放大160V 0.6A 0.625W 100MHZ 2N5551 2N5551 21 NPN 视频放大160V 0.6A 0.625W 100MHZ 2N5401 2N5685 12 NPN 音频功放开关60V 50A 300W 2N6277 12 NPN 功放开关180V 50A 250W 9012 21 PNP 低频放大50V 0.5A 0.625W 9013 2N6678 12 NPN 音频功放开关650V 15A 175W 15MHZ 9012 贴片PNP 低频放大50V 0.5A 0.625W 9013 3DA87A 6 NPN 视频放大100V 0.1A 1W
三极管代换大全
用万用表检测三极管时，第一次表盘有读数，第二次就没读数，是为什么？还有就是用hfe档位怎样检测三极管？ 回答:4 人气:14 提问时间:2009-10-25 21:15 答案 指针万用表测三极管好坏，极性:
①测 NPN 三极管:将万用表欧姆挡置"R × 100" 或"R × lk" 处,把黑表笔接在基极上,将红表笔先后接在其余两个极上,如果两次测得的电阻值都较小,再将红表笔接在基极上,将黑表笔先后接在其余两个极上,如果两次测得的电阻值都很大,则说明三极管是好的。 ②测 PNP 三极管:将万用表欧姆挡置"R × 100" 或"R × lk" 处,把红表笔接在基极上,将黑表笔先后接在其余两个极上,如果两次测得的电阻值都较小,再将黑表笔接在基极上,将红表笔先后接在其余两个极上,如果两次测得的电阻值都很大,则说明三极管是好的。 当三极管上标记不清楚时,可以用万用表来初步确定三极管的好坏及类型 (NPN 型还是 PNP 型 ),并辨别出e、b、c三个电极。测试方法如下 : ①用指针式万用表判断基极 b 和三极管的类型:将万用表欧姆挡置"R × 100" 或"R×lk" 处,先假设三极管的某极为"基极",并把黑表笔接在假设的基极上,将红表笔先后接在其余两个极上,如果两次测得的电阻值都很小(或约为几百欧至几千欧 ),则假设的基极是正确的,且被测三极管为 NPN 型管；同上,如果两次测得的电阻值都很大( 约为几千欧至几十千欧 ), 则假设的基极是正确的,且被测三极管为 PNP 型管。如果两次测得的电阻值是一大一小,则原来假设的基极是错误的,这时必须重新假设另一电极为"基极"，再重复上述测试。 ②判断集电极c和发射极e:仍将指针式万用表欧姆挡置"R × 100"或"R × 1k" 处,以NPN管为例,把黑表笔接在假设的集电极c上,红表笔接到假设的发射极e上,并用手捏住b和c极 ( 不能使b、c直接接触 ), 通过人体 , 相当 b 、 C 之间接入偏置电阻 , 读出表头所示的阻值 , 然后将两表笔反接重测。若第一次测得的阻值比第二次小 , 说明原假设成立 , 因为 c 、 e 问电阻值小说明通过万用表的电流大 , 偏置正常 数字万用表测量三极管图解： 回答采纳率:26.9% 2009-10-25 21:22 测三极管：通常我们要用R×1kΩ档，不管是NPN管还是PNP管，不管是小功率、中功率、大功率管，测其be结cb结都应呈现与二极管完全相同的单向导电性，反向电阻无穷大，其正向电阻大约在10K左右。为进一步估测管子特性的好坏，必要时还应变换电阻档位进行多次测量，方法是：置R×10Ω档测PN结正向导通电阻都在大约200Ω左右；置R×1Ω档测PN结正向导通电阻都在大约30Ω左右，（以上为47型表测得数据，其它型号表大概略有不同，可多试测几个好管总结一下，做到心中有数）如果读数偏大太多，可以断定管子的特性不好。还可将表置于R×10kΩ再测，耐压再低的管子（基本上三极管的耐压都在30V以上），其cb结反向电阻也应在∞，但其be结的反向电阻可能会有些，表针会稍有偏转（一般不会超过满量程的1/3，根据管子的耐压不同而不同）。同样，在用R×10kΩ档测ec间(对NPN管）或ce间（对PNP 管）的电阻时，表针可能略有偏转，但这不表示管子是坏的。但在用R×1kΩ以下档测ce或ec间电阻时，表头指示应为无穷大，否则管子就是有问题。应该说明一点的是，以上测量是针对硅管而言的，对锗管不适用。不过现在锗管也很少见了。另外，所说的“反向”是针对PN 结而言，对NPN管和PNP管方向实际上是不同的。 现在常见的三极管大部分是塑封的，如何准确判断三极管的三只引脚哪个是b、c、e？三极管的b极很容易测出来，但怎么断定哪个是c哪个是e？这里推荐三种方法：第一种方法：对于有测三极管hFE插孔的指针表，先测出b极后，将三极管随意插到插孔中去（当然b极是可以插准确的），测一下hFE值，然后再将管子倒过来再测一遍，测得hFE值比较大的一次，各管脚插入的位置是正确的。第二种方法：对无hFE测量插孔的表，或管子太大不方便插入插孔的，可以用这种方法：对NPN管，先测出b极（管子是NPN还是PNP以及其b脚都很容易测出，是吧？），将表置于R×1kΩ档，将红表笔接假设的e极（注意拿红表笔的手不要碰到表笔尖或
三极管参数代换表三极管参数大全

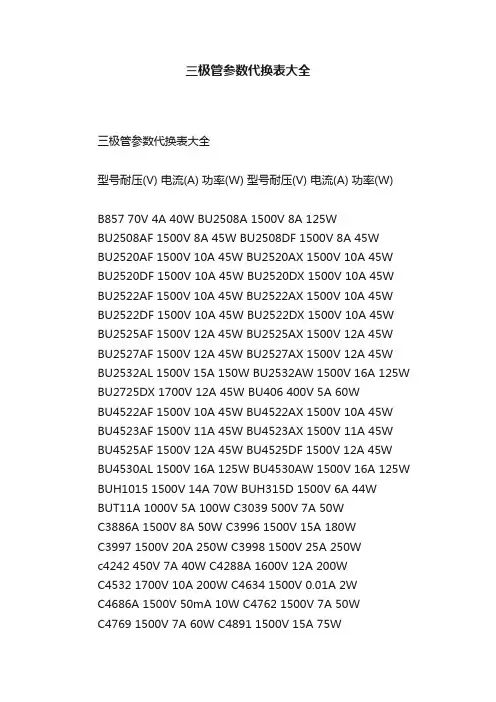

三极管参数代换表三极管参数大全 型号耐压(V) 电流(A) 功率(W) 型号耐压(V) 电流(A) 功率(W) B857 70V 4A 40W BU2508A 1500V 8A 125W BU2508AF 1500V 8A 45W BU2508DF 1500V 8A 45W BU2520AF 1500V 10A 45W BU2520AX 1500V 10A 45W BU2520DF 1500V 10A 45W BU2520DX 1500V 10A 45W BU2522AF 1500V 10A 45W BU2522AX 1500V 10A 45W BU2522DF 1500V 10A 45W BU2522DX 1500V 10A 45W BU2525AF 1500V 12A 45W BU2525AX 1500V 12A 45W BU2527AF 1500V 12A 45W BU2527AX 1500V 12A 45W BU2532AL 1500V 15A 150W BU2532AW 1500V 16A 125W BU2725DX 1700V 12A 45W BU406 400V 5A 60W BU4522AF 1500V 10A 45W BU4522AX 1500V 10A 45W BU4523AF 1500V 11A 45W BU4523AX 1500V 11A 45W BU4525AF 1500V 12A 45W BU4525DF 1500V 12A 45W BU4530AL 1500V 16A 125W BU4530AW 1500V 16A 125W BUH1015 1500V 14A 70W BUH315D 1500V 6A 44W BUT11A 1000V 5A 100W C3039 500V 7A 50W C3886A 1500V 8A 50W C3996 1500V 15A 180W
三极管参数代换大全
名称封装极性功能耐压电流功率频率配对管D633 28 NPN 音频功放开关100V 7A 40W 达林顿 9013 21 NPN 低频放大50V 0.5A 0.625W 9012 9014 21 NPN 低噪放大50V 0.1A 0.4W 150HMZ 9015 9015 21 PNP 低噪放大50V 0.1A 0.4W 150MHZ 9014 9018 21 NPN 高频放大30V 0.05A 0.4W 1000MHZ 8050 21 NPN 高频放大40V 1.5A 1W 100MHZ 8550 8550 21 PNP 高频放大40V 1.5A 1W 100MHZ 8050 2N2222 21 NPN 通用60V 0.8A 0.5W 25／200NS 2N2369 4A NPN 开关40V 0.5A 0.3W 800MHZ 2N2907 4A NPN 通用60V 0.6A 0.4W 26／70NS 2N3055 12 NPN 功率放大100V 15A 115W MJ2955 2N3440 6 NPN 视放开关450V 1A 1W 15MHZ 2N6609 2N3773 12 NPN 音频功放开关160V 16A 50W 2N3904 21E NPN 通用60V 0.2A 2N2906 21C PNP 通用40V 0.2A 2N2222A 21铁NPN 高频放大75V 0.6A 0.625W 300MHZ 2N6718 21铁NPN 音频功放开关100V 2A 2W 2N5401 21 PNP 视频放大160V 0.6A 0.625W 100MHZ 2N5551 2N5551 21 NPN 视频放大160V 0.6A 0.625W 100MHZ 2N5401 2N5685 12 NPN 音频功放开关60V 50A 300W 2N6277 12 NPN 功放开关180V 50A 250W 9012 21 PNP 低频放大50V 0.5A 0.625W 9013 2N6678 12 NPN 音频功放开关650V 15A 175W 15MHZ 9012 贴片PNP 低频放大50V 0.5A 0.625W 9013 3DA87A 6 NPN 视频放大100V 0.1A 1W 3DG6B 6 NPN 通用20V 0.02A 0.1W 150MHZ 3DG6C 6 NPN 通用25V 0.02A 0.1W 250MHZ 3DG6D 6 NPN 通用30V 0.02A 0.1W 150MHZ MPSA42 21E NPN 电话视频放大300V 0.5A 0.625W MPSA92 MPSA92 21E PNP 电话视频放大300V 0.5A 0.625W MPSA42 MPS2222A 21 NPN 高频放大75V 0.6A 0.625W 300MHZ 9013 贴片NPN 低频放大50V 0.5A 0.625W 9012 3DK2B 7 NPN 开关30V 0.03A 0.2W 3DD15D 12 NPN 电源开关300V 5A 50W 3DD102C 12 NPN 电源开关300V 5A 50W 3522V 5V稳压管 A634 28E PNP 音频功放开关40V 2A 10W A708 6 PNP 音频开关80V 0.7A 0.8W A715C 29 PNP 音频功放开关35V 2.5A 10W 160MHZ A733 21 PNP 通用50V 0.1A 180MHZ A741 4 PNP 开关20V 0.1A 70／120NS A781 39B PNP 开关20V 0.2A 80／160NS A928 ECB PNP 通用20V 1A 0.25W
