陶瓷材料的成型方法(一)

陶瓷材料的成型方法（一）

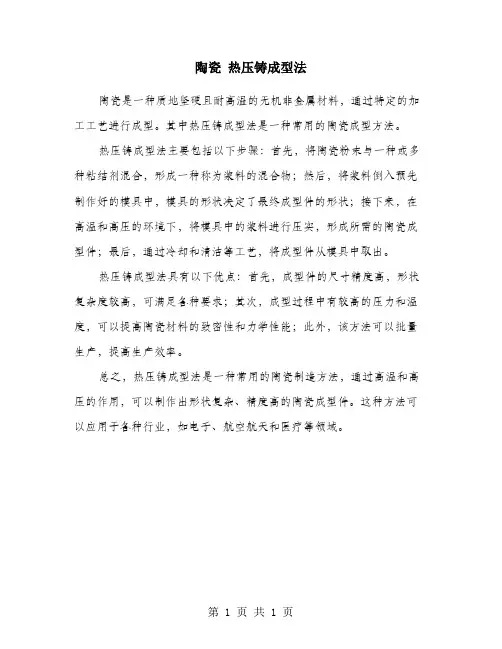

陶瓷材料已经成为我们生活中一个智能更要的工具了，在现代陶瓷材料的生产中，常用的成型方法有挤制成型、干压成型、热压铸成型、注浆成型、轧膜成型、等静压成型、热压成型和流延成型等。

1．挤制成型

挤制成型主要用于制造片形、棒形和管形制品，如电阻的基体蜂窝陶瓷载体的陶瓷棒、陶瓷管等陶瓷制品。该成型方法生产效率高，产量大、操作简便，使用的挤压机分卧式和立式两种。配料中新土含量较大时，成型的坯料一般不加黏合剂，配料经过真空练泥、闲料后即可用于挤制成型。坯料中一般含水量为16％一25％。配料中含茹土少或不含教土时，将均匀混合了熟合剂的粉料经真空练泥和闲料后，再用于挤制成型。挤制成型的氧化铝瓷球常用的教合剂有糊精、桐油、甲基纤维素(MC)、羧印基纤维素、泽丙基甲基纤维素(HPMC)和亚硫酸纸浆废液等。

挤制资管时应注意防止坯体变形，管的外径越大，壁越薄，机械强度越差，越容易变形。

2．干压成型

干压成型是最常用的成型方法之一，适用于成型简单的瓷件，如圆片形等，对模具质量的要求较高。该方法少产效率高，

易于自动化，制品烧成收缩率小，不易变形。干压成型方法所用坯料的含水量一般控制在4％一8％左右。干压常用熟合剂主要有聚乙烯醇(PVA)水溶液、石蜡、亚硫酸纸浆废液等。通常配料中黏合剂的加入量为：聚乙烯醇水溶液3％一8％、石蜡8％左右、亚硫酸纸浆废液10％左右。

干压成型是利用模具在泊压机上进行的。干压成型的加压方式有单面加压和双面加压两种。直接受压一端的压力大，坯体密度大；远离加压一端的压力小，密度小。金属填料的双面加压时坯体两端直接受压，两端密度大，中间密度小。造粒料并加润滑剂时，双面加压的尔意图，坯体密度非常均匀。成型压力的大小直接影响资体的密度和收缩率。如某BaTiO3系资料，外加5％聚乙烯醇水溶液造粒，在相同烧成条件下，成型压力为0.5MPa时，收缩系数为1.15—1.16；成型乐力为0.6MPa时，收缩系数为1.13—1.14；成型压力为0.7MPa时，收缩系数为1.11-1.12；成型压力为0.8MPa时，收缩系数为1.03。

者及原始出处。

本站关键词：防腐施工、陶瓷防腐、化工填料、蜂窝陶瓷、

防腐施工方案

材料成形的方法

金属液态成形——液态金属在铸型中冷却、凝固形成零件。液态成形是机械制造中生产机器零件或毛坯的主要方法之一。常用的铸造。一铸造定义铸造（最广泛）：将液态合金浇注到与零件的形状、尺寸相适应的铸型空腔中，使其冷却凝固，得到毛坯或零件的成形工艺（生产方法）。二铸造分类 1.按铸型材料来分：砂型铸造、金属型铸造、石墨型铸造、陶瓷铸造； 2.按充型方式来分：重力充型、高压充型、低压充型、离心力充型； 3.按液态成形工艺方法的作用力不同又可分为两类：重力作用下的液态成形工艺方法：砂型铸造、金属型铸造、熔模铸造、气化模铸造、陶瓷型铸造等；外力作用下的液态成形工艺方法：离心铸造、压力铸造、低压铸造、挤压铸造等。三其铸造工艺如图所示四铸造的特点 1．能制成形状复杂、特别是具有复杂内腔的毛坯：如阀体、泵体、叶轮、螺旋浆等。 2．铸件的大小几乎不受限制，重量从几克到几百吨。 3．常用原材料来源广泛，价格低廉，成本较低，其应用及其广泛。如机床、内燃机中铸件70~80%；农业机械40~70%。 4.但铸造生产过程较复杂，废品率一般较高，易出现浇不足，缩孔，夹渣、气孔、裂纹等缺陷。五铸造常见的主要问题组织疏松、晶粒粗大，铸件内部常有缩孔、缩松、气孔等缺陷产生，导致铸件力学性能，特别是冲击性能较低。基本工艺过程制作模样配制型砂制作芯盒制作芯砂

锻压：对坯料施加外力，使其产生塑性变形、改变尺寸、形状及改善性能，用以制造机械零件、工件或毛坯的成形加工方法。主要方法：锻造:将坯料加热到高温状态后进行加工. 冲压:将坯料在常温下进行加工. 特点: (1)改善金属组织、提高力学性能 (2)节约金属材料 (3)较高的生产率 (4)毛坯或零件的精度较高 (5)不能加工脆性材料 (6)不能获得形状复杂的毛坯或零件一自由锻： 1.定义：利用冲击力或压力，使金属在上、下砧铁之间，产生塑性变形而获得所需形状、尺寸以及内部质量锻件的一种加工方法。自由锻造时，除与上、下砧铁接触的金属部分受到约束外，金属坯料朝其它各个方向均能自由变形流动，不受外部的限制，故无法精确控制变形的发展。 2.分类：手工锻造和机器锻造两种。手工锻造只能生产小型锻件，生产率也较低。机器锻造是自由锻的主要方法。 3. 特点：工具简单、通用性强，生产准备周期短。自由锻件的质量范围可由不及一千克到二、三百吨，对于大型锻件，自由锻是唯一的加工方法，这使得自由锻在重型机械制造中具有特别重要的作用，例如水轮机主轴、多拐曲轴、大型连杆、重要的齿轮等零件在工作时都承受很大的载荷，要求具有较高的力学性能，常采用自由锻方法生产毛坯。由于自由锻件的形状与尺寸主要靠人工操作来控制，所以锻件的精度较低，加工余量大，劳动强度大，生产率低。自由锻主要应用于单件、小批量生产，修配以及大型锻件的生产和新产品的试制等。 4自由锻工序自由锻工序：基本工序、辅助工序和修整工序。（1）基本工序

材料成型工艺

材料成型工艺（Material Molding Process）课程代码：（07310060）学分：6 学时：90（其中：讲课学时78：实验学时：12）先修课程：材料成型原理、金属学及热处理、机械设计基础适用专业与培养计划：材料成型及控制工程专业2012年修订版培养计划教材：《金属材料液态成型工艺》、贾志宏主编、化学工业出版社、第一版；《金属材料焊接工艺》、雷玉成主编、化学工业出版社、第一版；《冲压工艺与模具设计》、姜奎华主编、机械工业出版社、第一版开课学院：材料科学与工程学院课程网站：（选填）一、课程性质与教学目标（一）课程性质与任务（需说明课程对人才培养方面的贡献）《材料成型工艺》是材料成型及控制工程专业的主干课程之一。该课程主要任务是学习液态成型、塑性成型及焊接成型的工艺原理、方法、特点、质量影响因素及其规律、质量控制、适用范围等。学习过程中侧重于实际经验、工程技术及其理论知识的综合应用。通过系统学习，在掌握成型工艺过程基本规律及其物理本质的基础上，学生能够根据不同的零件需求，灵活选择和全面分析成型工艺、完成合理的工艺设计；同时，针对成型过程中出现的质量问题进行科学分析，找到解决措施，消除和减少工件质量缺陷；本课程以数学、物理、化学、物理化学、力学、金属学与热处理、材料成型原理等作为理论基础，主要应用物理冶金、化学冶金、成形力学理论，系统阐述金属材料成型工艺过程的相关现象及其影响因素、规律、形成机制；同时，还汇总了大量的工程技术经验和实用技术。通过本课程的学习，可以为材料成型工艺课程设计、金属综合性实验、毕业设计等后续课程学习奠定必要的基础知识。（二）课程目标（需包括知识、能力与素质方面的内容，可以分项写，也可以合并写） 1. 掌握铸造成型、冲压成型和焊接成型工艺过程所涉及的主要物理原理； 2. 掌握各种成型方法的工艺特点及应用范围，能够根据实际产品需要选择高效、优质低成本的成型工艺方法；

材料成型方法

材料成型方法绪论 “材料成型方法”是材料成型及控制工程专业学生的一门重要的技术基础课程，主要研究机器零件的常用材料和材料成形方法，即从选择材料到毛坯或零件成形的综合性课程。通过本课程的学习，可获得常用工程材料及材料成形工艺的知识，培养学生工艺分析的能力，了解现代材料成形的先进工艺、技术和发展趋势，为后续课程学习和工作实践奠定必要的基础。材料是科学与工业技术发展的基础。先进的材料已成为当代文明的主要支柱之一。人类文明的发展史，是一部学习利用材料、制造材料、创新材料的历史。如果查看一下诺贝尔物理、化学奖的获得者，不难发现20世纪的物理学家和化学家们曾对材料科学做过一系列的贡献。Laue（1914）发现X光晶体衍射，Guillaume（1920）发现合金中的反常性质，Bridgeman （1946）发现高压对材料的作用，Schockley、Bardeen、Brattain（1956）三人发现了半导体晶体管，Landau（1962）的物质凝聚态理论，Townes（1964）发现导致固体激光的出现，Neel （1970）发现材料的反铁磁现象，Anderson、Mott、van Vleck（1977）研究了非晶态中的电子性状，Wilson（1982）对相变的研究成功，Bednorz、Müller（1987）发现了30°K的超导氧化物，Smaller、Kroto（1996）发现C-60，Kilby（2000）发明第一块芯片，上述物理领域的诺贝尔获奖者的不少工作是直接针对材料的。至于化学家们，可以举出Giauque（1949）研究低温下的物性，Staudinger（1953）研究高分子聚合物，Pauling（1954）研究化学键，Natta、Ziegler（1963）合成高分子塑料，Barton、Hassel（1969）研究有机化合物的三维构象，Heegler、Mcdermild、白川英树（2000）三人发现导电高分子。近年来，材料科学的发展极为迅速。以钢铁工业为例，2003年，我国钢产量2.2亿t，是世界钢产量9.6亿t的23％，从1890年张之洞创办汉阳铁厂，直到1949年半个多世纪，中国产钢总量只有760万t，不足现在一个大型钢铁厂的年产量。1949年，全国产钢15.8万t，占世界钢产量的0.1％，只相当于现在全国半天的产量。1996年至今，我国钢产量年年超过1亿t，成为世界第一产钢大国。从6000万t增长到1亿t钢，美国经过13年，日本经过6年，中国为7年。这对于我国立足于工业化、现代化的世界，意义重大。但是我国又是一个钢的消费大国，2003年我国钢消费2.67亿t。我国钢厂结构不合理，10%以上的钢是由规模不到50万t以下的小型钢铁企业完成的，70%以上的生产能力是由150万t以下的中小钢铁企业完成的。因此，我国钢铁企业的能耗大，产品品质不高，许多高附加值的优质钢材仍需进口，2003年就进口了3717万t的优质钢材。为此，新一代钢铁材料的主要目标是探索提高钢材强度和使用寿命。经研究证明，纯铁的理论强度应能高于8000MPa，而目前碳素钢为200MPa级，低合金钢（如16Mn）约400MPa级，合金结构钢也只有800MPa级。日本拟于2010年将钢的强度和寿命各提高1倍，2030年再翻一番（即1t钢可相当于现在的4t），这个计划展示了材料挖潜的前景。类比钢铁，其他材料也有很大潜力可挖。现代材料逐步向高比强度、比模量方向发展。20世纪上半叶，材料科学家利用合金化和时效硬化两个手段，把铝合金的强度提高到700MPa，这样，铝的比强度（强度/密度）达到2.64×106cm，是钢的比强度（0.64×106cm）的4倍有余。要达到同样的强度，铝合金的用量只有钢的1/4，这就是铝合金作为结构材料的极大优势。美国1980年汽车平均质量为1500kg，1990年则为1020kg。每台车的铸铁用量由225kg 降至112kg，铸铁的比例由15％减至11％；而铝合金由4％增至9％；高分子材料由6％增

材料成型工艺

问答题 1、吊车大钩可用铸造、锻造、切割加工等方法制造，哪一种方法制得的吊钩承载能力大？为什么？ 2、什么是合金的流动性及充形能力，决定充形能力的主要因数是什么？ 3、铸造应力产生的主要原因是什么？有何危害？消除铸造应力的方法有哪些？ 4．试讨论什么是合金的流动性及充形能力？ 5. 分别写出砂形铸造,熔模铸造的工艺流程图并分析各自的应用范围. 6.液态金属的凝固特点有那些，其和铸件的结构之间有何相联关系？ 7.什么是合金的流动性及充形能力，提高充形能力的因素有那些？ 8.熔模铸造、压力铸造与砂形铸造比较各有何特点？他们各有何应用局限性？ 9.金属材料固态塑性成形和金属材料液态成形方法相比有何特点，二者各有何适用范围？ 10. 缩孔与缩松对铸件质量有何影响？为何缩孔比缩松较容易防止？ 11. 什么是定向凝固原则？什么是同时凝固原则？各需采用什么措施来实现？上述两种凝固原则各适用于哪种场合？ 12. 手工造型、机器造型各有哪些优缺点？适用条件是什么？ 13.从铁-渗碳体相图分析，什么合金成分具有较好的流动性?为什么? 14. 铸件的缩孔和缩松是怎么形成的？可采用什么措施防止? 15. 什么是顺序凝固方式和同时凝固方式?各适用于什么金属？其铸件结构有何特点? 16. 何谓冒口，其主要作用是什么？何谓激冷物，其主要作用是什么？ 17. 何谓铸造？它有何特点？ 18. 既然提高浇注温度可提高液态合金的充型能力，但为什么又要防止浇注温度过高？ 19．金属材料的固态塑性成形为何不象液态成形那样有广泛的适应性？ 20..冷变形和热变形各有何特点？它们的应用范围如何？ 21. 提高金属材料可锻性最常用且行之有效的办法是什么？为何选择？ 22. 金属板料塑性成形过程中是否会出现加工硬化现象？为什么？ 23. 纤维组织是怎样形成的？它的存在有何利弊？ 24．许多重要的工件为什么要在锻造过程中安排有镦粗工序？ 25. 模锻时，如何合理确定分模面的位置？ 26. 模锻与自由锻有何区别？

金属、高分子、陶瓷材料加工成型方法

金属材料、高分子材料、陶瓷材料的成型制备方法金属材料加工成型方法金属材料成型工艺有以下几种一、金属液态成型也叫铸造。它是将熔融的金属液体浇注到与零件形状相对应的铸造模型腔中，待冷却后得到实体毛坯或零件的工艺过程。铸造加工的特点：1.适应性强2.成本低廉3.铸造组织存在一定缺陷4.工艺过程较难控制铸造方法分为砂型铸造、特殊铸造 I、砂型铸造：用型砂做铸型的铸造方法，使用率90% 砂型铸件的结构设计应注意 1、力求外形简单，轮廓平直，只需一个分型面 2、力求铸件的内腔铸造时，型芯数目最少，方便装配、清理、排气 3、起模方向应设计结构斜度 4、铸件应有合理的壁厚 5、力求铸件壁厚均匀，防止局部积聚变形，造成裂纹、缩孔、缩松等缺陷 6、尽量避免铸件中有过大的水平面，防止由于横截面突然增大，导致金属液面上升缓慢，致使型腔顶部受到长时间烘烤，造成夹砂缺陷、产生气孔等；将平面改为倾斜面 II、特种铸造特种铸造：砂型铸造以外的其他铸造方法，包括熔模铸造、金属型铸造、压力铸造、低压铸造、离心铸造、陶瓷型铸造等。 ①熔模铸造（失蜡铸造）：在蜡模表面包以造型材料，待其硬化，将其中的蜡模熔去，从而获得无分型面的铸型的铸造方法。基本过程：蜡模制造→结壳→脱蜡→造型→焙烧→浇铸→落砂清理熔模铸造（失蜡铸造）的特点 a、铸件的精度高且表面光洁。 b、适用于各种铸造合金铸件，尤其是高熔点及难切削的合金的铸造。 c、熔模铸件的形状可以比较复杂，最小孔径0.5mm，壁厚0.3mm。 d、铸件的重量不宜太大，一般<=25kg,最大80kg左右。 e、工艺过程复杂，不易控制，使用和消耗的材料较贵，适用于形状复杂、精度较高或难以机加工的小型零件，如发动机叶片和叶轮等。 ②金属型铸造：金属型铸造又称硬模铸造，它是将液体金属浇入金属铸型，以获得铸件的一种铸造方法。铸型是用金属制成，可以反复使用多次（几百次到几千次）。金属性铸造的优缺点可以“一型多铸”，铸件的力学性能提高，金属型铸件的冷却速度较快、组织比较致密铸件精度较高，可以少加工或不加工。但是，成本高、周期长；铸造透气性差、无退让性，易产生冷隔、浇不足、裂纹等缺陷；铸件熔点不宜太高，重量也不宜太大。

材料成型工艺

. 问答题 1、吊车大钩可用铸造、锻造、切割加工等方法制造，哪一种方法制得的吊钩承载能力大？为什么？ 2、什么是合金的流动性及充形能力，决定充形能力的主要因数是什么？ 3、铸造应力产生的主要原因是什么？有何危害？消除铸造应力的方法有哪些？ 4．试讨论什么是合金的流动性及充形能力？ 5. 分别写出砂形铸造,熔模铸造的工艺流程图并分析各自的应用范围. 6.液态金属的凝固特点有那些，其和铸件的结构之间有何相联关系？ 7.什么是合金的流动性及充形能力，提高充形能力的因素有那些？ 8.熔模铸造、压力铸造与砂形铸造比较各有何特点？他们各有何应用局限性？ 9.金属材料固态塑性成形和金属材料液态成形方法相比有何特点，二者各有何适用范围？ 10. 缩孔与缩松对铸件质量有何影响？为何缩孔比缩松较容易防止？ 11. 什么是定向凝固原则？什么是同时凝固原则？各需采用什么措施来实现？上述两种凝固原则各适用于哪种场合？ 12. 手工造型、机器造型各有哪些优缺点？适用条件是什么？ 13.从铁-渗碳体相图分析，什么合金成分具有较好的流动性?为什么? 14. 铸件的缩孔和缩松是怎么形成的？可采用什么措施防止? 15. 什么是顺序凝固方式和同时凝固方式?各适用于什么金属？其铸件结构有何特点? 16. 何谓冒口，其主要作用是什么？何谓激冷物，其主要作用是什么？ 17. 何谓铸造？它有何特点？ 18. 既然提高浇注温度可提高液态合金的充型能力，但为什么又要防止浇注温度过高？ 19．金属材料的固态塑性成形为何不象液态成形那样有广泛的适应性？ 20..冷变形和热变形各有何特点？它们的应用范围如何？ 21. 提高金属材料可锻性最常用且行之有效的办法是什么？为何选择？ 22. 金属板料塑性成形过程中是否会出现加工硬化现象？为什么？ 23. 纤维组织是怎样形成的？它的存在有何利弊？ 24．许多重要的工件为什么要在锻造过程中安排有镦粗工序？ 25. 模锻时，如何合理确定分模面的位置？ 26. 模锻与自由锻有何区别？ . . 27．板料冲压有哪些特点？主要的冲压工序有哪些？ 28. 间隙对冲裁件断面质量有何影响？间隙过小会对冲裁产生什么影响？ 29. 分析冲裁模与拉深模、弯曲模的凸、凹模有何区别？ 30. 何谓超塑性？超塑性成形有何特点？ 31、落料与冲孔的主要区别是什么？体现在模具上的区别是什么？ 32、比较落料或冲孔与拉深过程凹、凸模结构及间隙Z有何不同？为什么？

复合材料成型工艺

树脂基复合材料成型工艺介绍（1）：模压成型工艺模压成型工艺是复合材料生产中最古老而又富有无限活力的一种成型方法。它是将一定量的预混料或预浸料加入金属对模内，经加热、加压固化成型的方法。模压成型工艺的主要优点：①生产效率高，便于实现专业化和自动化生产；②产品尺寸精度高，重复性好；③表面光洁，无需二次修饰；④能一次成型结构复杂的制品；⑤因为批量生产，价格相对低廉。模压成型的不足之处在于模具制造复杂，投资较大，加上受压机限制，最适合于批量生产中小型复合材料制品。随着金属加工技术、压机制造水平及合成树脂工艺性能的不断改进和发展，压机吨位和台面尺寸不断增大，模压料的成型温度和压力也相对降低，使得模压成型制品的尺寸逐步向大型化发展，目前已能生产大型汽车部件、浴盆、整体卫生间组件等。模压成型工艺按增强材料物态和模压料品种可分为如下几种：①纤维料模压法是将经预混或预浸的纤维状模压料，投入到金属模具内，在一定的温度和压力下成型复合材料制品的方法。该方法简便易行，用途广泛。根据具体操作上的不同，有预混料模压和预浸料模压法。②碎布料模压法将浸过树脂胶液的玻璃纤维布或其它织物，如麻布、有机纤维布、石棉布或棉布等的边角料切成碎块，然后在金属模具中加温加压成型复合材料制品。③织物模压法将预先织成所需形状的两维或三维织物浸渍树脂胶液，然后放入金属模具中加热加压成型为复合材料制品。④层压模压法将预浸过树脂胶液的玻璃纤维布或其它织物，裁剪成所需的形状，然后在金属模具中经加温或加压成型复合材料制品。⑤缠绕模压法将预浸过树脂胶液的连续纤维或布（带），通过专用缠绕机提供一定的张力和温度，缠在芯模上，再放入模具中进行加温加压成型复合材料制品。⑥片状塑料（SMC）模压法将SMC片材按制品尺寸、形状、厚度等要求裁剪下料，然后将多层片材叠合后放入金属模具中加热加压成型制品。⑦预成型坯料模压法先将短切纤维制成品形状和尺寸相似的预成型坯料，将其放入金属模具中，然后向模具中注入配制好的粘结剂（树脂混合物），在一定的温度和压力下成型。

陶瓷材料的成型方法(一)

陶瓷材料的成型方法（一）陶瓷材料已经成为我们生活中一个智能更要的工具了，在现代陶瓷材料的生产中，常用的成型方法有挤制成型、干压成型、热压铸成型、注浆成型、轧膜成型、等静压成型、热压成型和流延成型等。 1．挤制成型挤制成型主要用于制造片形、棒形和管形制品，如电阻的基体蜂窝陶瓷载体的陶瓷棒、陶瓷管等陶瓷制品。该成型方法生产效率高，产量大、操作简便，使用的挤压机分卧式和立式两种。配料中新土含量较大时，成型的坯料一般不加黏合剂，配料经过真空练泥、闲料后即可用于挤制成型。坯料中一般含水量为16％一25％。配料中含茹土少或不含教土时，将均匀混合了熟合剂的粉料经真空练泥和闲料后，再用于挤制成型。挤制成型的氧化铝瓷球常用的教合剂有糊精、桐油、甲基纤维素(MC)、羧印基纤维素、泽丙基甲基纤维素(HPMC)和亚硫酸纸浆废液等。挤制资管时应注意防止坯体变形，管的外径越大，壁越薄，机械强度越差，越容易变形。 2．干压成型干压成型是最常用的成型方法之一，适用于成型简单的瓷件，如圆片形等，对模具质量的要求较高。该方法少产效率高，

易于自动化，制品烧成收缩率小，不易变形。干压成型方法所用坯料的含水量一般控制在4％一8％左右。干压常用熟合剂主要有聚乙烯醇(PVA)水溶液、石蜡、亚硫酸纸浆废液等。通常配料中黏合剂的加入量为：聚乙烯醇水溶液3％一8％、石蜡8％左右、亚硫酸纸浆废液10％左右。干压成型是利用模具在泊压机上进行的。干压成型的加压方式有单面加压和双面加压两种。直接受压一端的压力大，坯体密度大；远离加压一端的压力小，密度小。金属填料的双面加压时坯体两端直接受压，两端密度大，中间密度小。造粒料并加润滑剂时，双面加压的尔意图，坯体密度非常均匀。成型压力的大小直接影响资体的密度和收缩率。如某BaTiO3系资料，外加5％聚乙烯醇水溶液造粒，在相同烧成条件下，成型压力为0.5MPa时，收缩系数为1.15—1.16；成型乐力为0.6MPa时，收缩系数为1.13—1.14；成型压力为0.7MPa时，收缩系数为1.11-1.12；成型压力为0.8MPa时，收缩系数为1.03。原文链接：https://www.360docs.net/doc/4c14191899.html,/new/View_73.html版权所有，转载请以链接形式注明作者及原始出处。本站关键词：防腐施工、陶瓷防腐、化工填料、蜂窝陶瓷、

材料成型

一、填空题 1、材料成形的方法主要有4种，分别为：、、和。P1 2、自然界的物质可以呈现出三种状态，即、和，这三种状态之间变化时都发生着相变，例如：由气态转变为液态将产生的相转变；由气态转变为固态将产生的相转变；由液态转变为气态将产生的相转变；由液态转变为固态将产生的相转变；由固态转变为气态将产生的相转变；由固态转变为液态将产生的相转变。P8 3、由金属熔化过程的分析可知，纯金属的液态结构由：、和组成。P11 4、影响液态金属表面张力的因素主要有：、和。P16 5、液态成形是将熔化的金属或合金在的作用下注入，待其后获得与相同的铸件的一种成形方法，主要成形方法有：、、等。P23 6、晶体宏观长大方式取决于的温度分布，即温度梯度。在结晶界面前方存在两种温度梯度，即和，当温度梯度为正时，晶体以方式长大，当温度梯度为负时，晶体以方式长大。P45 7、铸件典型的宏观组织有、和。P87 8、在金属铸造过程中，按气体来源不同，气孔可分为三类，分别是、和；按照气体种类，气孔可分为三类，分别是、和；P95 9、液态金属在凝固过程中发生的化学成分不均匀现象称为，根据出现的范围不同，主要分为和两大类。P114 10、铸件在冷却过程中产生的应力，按产生的原因可分为、和

三类。P118 11、根据焊接工艺特点，一般将焊接方法分为、和三类。P136 12、熔焊的焊接接头一般可分为、、和四大区域。P138 13、在焊接凝固过程中，凝固组织的形态具有柱状晶及其多种亚结构，通常有、、以及、、等多种形态。P146 13、在普通的焊条电弧焊接过程中，大体可分为三个冶金反应区：、、。P158 14、内应力是在的条件下，平衡于的应力，按其产生原因可分为三种，即：、、。P182 15．金属塑性成形基本假设包括：各向同性的、、、变形体在表面力作用下处于、、。P233 16．材料进入塑性状态后，应力与应变之间的关系是非线性的，并且不再保持弹性阶段的那种单值关系，而与加载历史有关。 17．屈服准则的一般形式为C =)(ij σf 、0),,,,,(zx yz xy z y x =τττσσσf 。 18．材料塑性应力与应变关系称为材料塑性本构关系，其数学表达式称为本构方程。材料塑性变形时，应力不仅与应变有关，还与材料变形历史、组织结构等因素有关 19．塑料在注塑机料筒内经过加热、塑化达到流动状态后，由模具的浇注系统进入模具型腔，其过程可以分为充模、压实、保压、倒流和冷却五个阶段。 20. 粉末粒度越小，其流动性也就越差，狭窄的模腔充填过程就越困难。粉末粒度越小，其松装密度就越低，在压模中充填容积就大。二、简答题

陶瓷注浆成型工艺方法

1．目的：保证精陶大件产品注浆成型顺利进行，提高成型半成品合格率。 2. 适用范围：适用于精陶产品如辊棒、方梁、立柱等产品的注浆成型作业。 3．作业要点注浆作业前的准备模型清理注浆工在进行作业前，要仔细检查清理模型。对于新上的模型，首先检查核对型号，检查模型是否完好，工作面有无缺陷。核对检查合格的模型先用细砂纸(240#)将模型工作面轻轻打磨一遍，清除模型表面的脱模剂及其它杂物，并用约20%的稀浆水将模型工作面擦拭一遍。正常使用的模型，注浆作业前要将模型表面的余浆及石膏屑清理干净。模型跑浆时，对沾在模型内外及子母扣处的泥渣都要清理干净。对脱模时发现有不能脱模的情况，再次注浆前用石墨将模型对应坯体不脱模的地方薄薄抹一层，便于脱模。模型及进浆管与添浆管的安装清理过的模型放于支架上时，首先要保证支架每个支撑点在一条直线上，模型放置要稳定，不得有悬空的情况，以免引起模型断裂或变形。合模时要将模型子母扣对整齐，并用紧固件压紧。注意紧固件要分布均匀并锁紧，防止注浆时跑浆。进浆管与添浆管依次插紧，添浆管处用来盛浆的容器要高于模型悬挂，且管子要拉直，便于进浆、回浆及排气。泥浆的准备泥浆要使用配浆人员已化好的泥浆。泥浆使用前，要确保充分搅拌均匀，搅拌时间不得少于 30分钟，未充分搅拌的泥浆不得使用。在抽进注浆罐前要进行过筛，筛目要求为 100 目。过筛时要缓慢往筛内添浆，不得漫筛，防止料渣进入已过筛的浆料中。浆料的比重规定为，对不符合规定的泥浆不得使用。配浆要保证泥浆具有5天的陈腐期。注浆操作注浆作业时，要保证3人以上同时操作，一人控制进浆阀门，一人操作进浆管，一人在添浆管处观察。注浆前往注浆罐内充氮气，罐内压力达到— MPa时停止，并关闭阀门。注浆时要注意控制上浆速度，缓慢均匀进浆，不得猛开阀门。出现跑浆漏浆的情况要立即处理。根据确定的不同产品的注浆时间，在吸浆过程中要经常观察添浆管中的浆面的位置，及时添加泥浆，防止缺浆造成坯体厚度不够及局部厚薄不均。添浆时要注意不得踩在模型上，避免造成模型振动，引起坯体坍塌。在吸浆到注浆时间的60%左右时，翻转模型。翻转模型必须由3人以上人员同时操作，翻转模型时要保证轻、慢、稳，禁止动作过猛，引起模型振动，导致坯体振动坍塌。

陶瓷的生产工艺流程

陶瓷的生产工艺流程（图） 2010年08月16日09:21 【字号大中小】打印留言论坛网摘手机点评纠错 E-mail推荐:

陶瓷的生产工艺流程原料工序：坯釉原料进厂后，经过精选、淘洗，根据生产配方称量配料，入球磨细碎，达到所需细度后，除铁、过筛，然后根据成型方法的不同，机制成型用泥浆压滤脱水，真空练泥，备用；对于化浆工艺，把泥浆先压滤脱水，后通过加入解凝剂化浆，除铁、过筛后备用；对注浆成型用泥浆，进行真空处理后，成为成品浆，备用。成型工序：分为滚压成型和注浆成型。然后干燥、修坯，备用。烧成工序：在取得白坯后，入窑素烧，经过精修、施釉，进行釉烧，对出窑后的白瓷检选，得到合格白瓷。彩烤工序：对合格白瓷进行贴花、镶金等步骤后，入烤花窑烧烤，开窑后进行花瓷的检选，得到合格花瓷成品。包装工序：对花瓷按照不同的配套方法、各种要求进行包装，即形成本公司的最终产品，发货或者入库。建筑陶瓷是指建筑物室内外装饰用的较高级的烧土制晶，它属精陶或粗瓷类。其主要品种有外墙面砖、内墙面砖、地砖、陶瓷锦砖、陶瓷壁画等。第一节陶瓷的基本知识一、陶瓷的概念与分类陶瓷是指用粘土、石英等天然硅酸盐原料经过粉碎、成型、煅烧等过程而得到的具有一定形状和强度的制品。主要指日常生活中常见的日用陶瓷和建筑陶瓷、电瓷等。陶瓷的生产发展经历了漫长的过程，从传统的日用陶瓷、建筑陶瓷、电瓷发展到今天的氧化物陶瓷、压电陶瓷、金属陶瓷等特种陶瓷，虽然所采用的原料不同，但其基本生产过程

都遵循着“原料处理一成型—煅烧”这种传统方式，因此，陶瓷可以认为是用传统的陶瓷生产方法制成的无机多晶产品。根据陶瓷原料杂质的含量、烧结温度高低和结构紧密程度把陶瓷制品分为陶质、瓷质、和炻质三大类。陶质制品为多孔结构，吸水率大(低的为9％—12％，高的可达18％—22％)、表面粗糙。根据其原料杂质含量的不同及施釉状况，可将陶质制品分为粗陶和细陶，又可分为有釉和无釉。粗陶一般不施釉，建筑上常用的烧结粘土砖、瓦均为粗陶制品。细陶一般要经素烧、施釉和釉烧工艺，根据施釉状况呈白、乳白、浅绿等颜色。建筑上所用的釉面砖(内墙砖)即为此类。瓷质制品煅烧温度较高、结构紧密，基本上不吸水，其表面均施有釉层。瓷质制品多为日用制品、美术用品等。炻质制品介于瓷质制品和陶质制品之间，结构较陶质制品紧密，吸水率较小。炻器按其坯体的结构紧密程度，又可分为粗炻器和细炻器两种，粗炻器吸水率一般为4~／0—8％，细炻器吸水率小于2％，建筑饰面用的外墙面砖、地砖和陶瓷锦砖(马赛克)等均属粗炻器。二、陶瓷的原料陶瓷工业中使用的原料品种很多，从它们的来源来分，一种是天然矿物原料，一种是通过化学方法加工处理的化工原料。天然矿物原料通常可分为可塑性物料、瘠性物料、助熔物料和有机物料等四类。下面介绍天然原料主要品种的组成、结构、性能及其在陶瓷工业中的主要用途。 1．可塑性物料——粘土粘土主要是由铝硅酸盐岩石(火成的、高质的、沉积的)如长石岩、伟晶花岗岩、斑岩、片麻岩等长期风化而成，是多种微细矿物的混和体。

材料成型工艺基础

绪论材料成形：所有利用物理、化学、冶金原理使材料成形的方法，称之为材料成形加工工艺。一、材料与材料科学材料是用来制作有用器件的物质，是人类生产和生活所必须的物质基础。历史学家把人类社会的发展按其使用的材料类型划分为石器时代、青铜时代、铁器时代，而今正处于人工合成材料的新时代。材料科学的研究内容材料科学是研究各种固体材料的成分、组织、性能和应用之间关系及其变化规律的科学，它包括四个基本要素：材料的合成与制备，成分与组织结构，材料性能和使用性能。材料的分类按化学成分：金属材料：钢、铸铁、铜、铝等高分子材料：塑料、橡胶、胶粘剂、纤维材料等陶瓷材料复合材料金属材料是怎么得到的呢？冶炼---- 把金属从矿石中提炼出来，这个过程就叫金属的冶炼。材料新技术芯片光纤超导材料二、材料成形技术 1、课程性质材料成形基础是一门研究常用工程材料坯件及机器零件成型工艺原理的综合性技术基础学科。 2、材料成形加工在国民经济中的地位材料成形加工在工业生产的各个部门和行业都有应用，尤其对于制造业来说更是具有举足轻重的作用。制造业是指所有生产和装配制成品的企业群体的总称，包括机械制造、运输工具制造、电气设备、仪器仪表、食品工业、服装、家具、化工、建材、冶金等，它在整个国民经济中占有很大的比重。统计资料显示，在我国，近年来制造业占国民生产总值GDP的比例已超过35%。同时，制造业的产品还广泛地应用于国民经济的诸多其他行业，对这些行业的运行产生着不可忽视的影响。因此，作为制造业的一项基础的和主要的生产技术，材料成形加工在国民经济中占有十分重要的地位，并且在一定程度上代表着一个国家的工业和科技发展水平。通过下面列举的数据，可以帮助我们真切、具体地了解到成形加工对制造业和国民经济的影响。据统计，占全世界总产量将近一半的钢材是通过焊接制成构件或产品后投入使用的；在机床和通用机械中铸件质量占70~80%，农业机械中铸件质量占40~70%；汽车中铸件质量占约20%，锻压件质量约占70%；飞机上的锻压件质量约占85%；发电设备中的主要零件如主轴、叶轮、转子等均为锻件制成；家用电器和通信产品中60~80%的零部件是冲压件和塑料成形件。再从我们熟悉的交通工具——轿车的构成来看，发动机中的缸体、缸盖、活塞等一般都是铸造而成，连杆、传动轴、车轮轴等是锻造而成，车身、车门、车架、油箱等是经冲压和焊接制成，车内饰件、仪表盘、车灯罩、保险杠等是塑料成形制件，轮胎等是橡胶成形

陶瓷粉末成型技术的工艺与控制

陶瓷粉末成型技术的工艺与控制 2008-11-5 1:29:52 人们总是希望陶瓷制品，尤其是特种陶瓷是均质的，能满足良好的机、电、热、化学或某种特殊性能要求，并能实现生产自动化、质量可控、性能一致性好的规模化生产。为此，首先要实现陶瓷坯体在粉末成型过程中是均质的或接近均质的。采用干粉压制、等静压成型是近世纪才发展起来的新型粉末成型工艺。为了最大限度实现陶瓷坯体均质化，不仅需要有先进的粉末成型设备，而且还有陶瓷粉体制备的质量，即每个单一粉末颗粒是均质的，而且是可控的。 1.实现坯体均质化途径无论是干粉压制或等静压成型，由于粉末颗粒之间、粉体与模具壁之间，都存在内外摩擦而导致坯体密度分布不均匀，尤其是干粉压制，在压制方向上，压力随高度变化而呈指数衰减，形成一个密度梯度，确实很难达到坯体密度上下一致。其次，粉体本身颗粒为满足压制成型所需的粉末成型特性，需要添加一定量的添加剂，它们在每个单一颗粒中是否均匀，也是影响坯体均质的重要因素。 1.1压制方式影响压坯密度的因素很复杂，除粉体本身特性外，主要有坯体形状和大小、压制件的侧正面积比、压制压力、模具粗糙度、润滑条件以及压制方式和粉末在模具中运动的摩擦系数等都起重要作用。实践证实等静压成型优于干粉压制，湿等静压优于干袋式等静压。现在国际流行的全自动干粉压机结构上采用强制双向拉下压制的曲柄连杆机构，图1给出典型压制过程中上下模头和凹模的运动轨迹，当上模头和凹模同时向下时实现反压，能最大限度地使坯体各部密度均匀。

图1典型压制过程中上下模头和凹模的运动轨迹很多制品并非简单的等厚坯件，厚薄不一致，甚至有多个台阶，图2给出异形制品成型时模具各部件在压机中的运动轨迹。达到各部位厚度不一样按成型要求密度分层加料，以求成型后坯体各部位基本一致。关于压制成型技术，应视工件形状选择加料方式、上下模头压制次数、压制线的位置以及是否采用保护脱模，即使是1mm厚的制品，也应采用双面压制，也存在压制线位置，即上下压力的调整，且有利于烧成时坯体平整。有关陶瓷压片机设备使用可参阅有关设备说明书。 1.2粉体制备无论干粉压制或等静压成型均要求粉料呈颗粒状，有较好的流动性；颗粒有一定的强度，以免在运输和加料过程中破碎；有一定的颗粒级配，加料时实现紧密堆积；具有一定的粘结特性和润滑特性，颗粒之间不应相互粘结等造粒特性。为了达到上述特性要求，无论采用哪种造粒方式，往陶瓷原料中添加各种辅助材料是必然的，这些材料既不能影响坯料组分，又要求它们能均匀分布在每一个粉末颗粒中，从微观上讲是均质的。辅助材料通常有以下几种：图2 异形制品成型时候具备部件在机中的运动轨迹 (1)聚乙烯醇：不要以为喷雾造粒就一定能得到均质的粉体，粘结剂选择与搭配是关键。我们希望粘结剂能均匀分给每个粒子，在颗粒内形成的微观结构是均质化的事实上，如果仅往坯料中加入单一的聚乙烯醇作为结合剂，造粒后颗粒表面坚硬，有凹坑，在压制过程中往往存在大量颗粒间隙，坯体难以密实，这种粉末从颗粒上讲就是非均质的。 (2)水溶性聚合物：陶瓷用粘结剂一般采用水溶性聚合物，经验证明往高聚合度粘结剂材料中添加少量低分子粘结剂混合使用，有利于改善粉料颗粒形状和松装密度。实践证明聚乙烯醇是特性最好的粘合剂，但并不能获得最理想的颗粒形状和松装密度，添加少量水溶性低聚合物，如淀粉类及其衍生物，有较好的效果。

材料成形方法选择

第六章材料成形方法选择问题： 1、任何材料都必须成形，制成制品后才具有使用价值。 2、设计人员应该考虑的问题： ①功能、条件、外观、表面等；②用什么材料；③如何成形 3、应用举例 ①火车轮：冲击震动、圆形、液态成形（ZG）、塑性成形（45钢）、切削加工 ②模锻件： ③哑铃的设计 ④机加工的要求零件设计时，应根据零件的工作条件、所需功能、使用要求及其经济指标（经济性、生产条件、生产批量等）等方面进行零件结构设计（确定形状、尺寸、精度、表面粗糙度等）、材料选用（选定材料、强化改性方法等）、工艺设计（选择成形方法、确定工艺路线等）等。

第一节材料成形方法选择的原则与依据一、材料成形方法的选择原则正确选择材料成形方法具有重大的技术经济意义，选择时必须合理考虑以下原则：（一）适用性原则适用性原则是指要满足零件的使用要求及对成形加工工艺性的适应。 1．满足使用要求零件的使用要求包括对零件形状、尺寸、精度、表面质量和材料成分、组织的要求，以及工作条件对零件材料性能的要求。不同零件，功能不同，其使用要求也不同，即使是同一类零件，其选用的材料与成形方法也会有很大差异。例如，机床的主轴和手柄，同属杆类零件，但其使用要求不同，主轴是机床的关键零件，尺寸、形状和加工精度要求很高，受力复杂，在长期使用中不允许发生过量变形，应选用45钢或40Cr钢等具有良好综合力学性能的材料，经锻造成形及严格切削加工和热处理制成；而机床手柄则采用低碳钢圆棒料或普通灰铸铁件为毛坯，经简单的切削加工即可制成。又如燃气轮机叶片与风扇叶片，虽然同样具有空间几何曲面形状，但前者应采用优质合金钢经精密锻造成形，而后者则可采用低碳钢薄板冲压成形。另外，在根据使用要求选择成形方法时，还必须注意各种成形方法能够经济获得的制品尺寸形状精度、结构形状复杂程度、尺寸重量大小等。 2．适应成形加工工艺性成形加工工艺性的好坏对零件加工的难易程度、生产效率、生产成本等起着十分重要的作用。因此，选择成形方法时，必须注意零件结构与材料所能适应的成形加工工艺性。例如，当零件形状比较复杂、尺寸较大时，用锻造成形往往难以实现，如果采用铸造或焊接，则其材料必须具有良好的铸造性能或焊接性能，在零件结构上也要适应铸造或焊接的要求。（二）经济性原则

陶瓷的生产工艺流程

陶瓷的生产工艺流程一、陶瓷原料的分类（1）粘土类粘土类原料是陶瓷的主要原料之一。粘土之所以作为陶瓷的主要原料，是由于其具有可塑性和烧结性。陶瓷工业中主要的粘土类矿物有高岭石类、蒙脱石类和伊利石（水云母）类等，但我厂的主要粘土类原料为高岭土，如：高塘高岭土、云南高岭土、福建龙岩高岭土、清远高岭土、从化高岭土等。（2）石英类石英的主要成分为二氧化硅（SiO2），在陶瓷生产中，作为瘠性原料加入到陶瓷坯料中时，在烧成前可调节坯料的可塑性，在烧成时石英的加热膨胀可部分抵消部分坯体的收缩。当添加到釉料中时，提高釉料的机械强度，硬度，耐磨性，耐化学侵蚀性。我厂的石英类原料主要有：釉宝石英、佛冈石英砂等。（3）长石类长石是陶瓷原料中最常用的熔剂性原料，在陶瓷生产中用作坯料、釉料熔剂等基本成分。在高温下熔融，形成粘稠的玻璃体，是坯料中碱金属氧化物的主要来源，能降低陶瓷坯体组分的熔化温度，利于成瓷和降低烧成温度。在釉料中做熔剂，形成玻璃相。我厂的主要长石类原料有南江钾长石、佛冈钾长石、雁峰钾长石、从化钠长石、印度钾长石等。二、坯料、釉料制备（1）配料配料是指根据配方要求，将各种原料称出所需重量，混合装入球磨机料筒中。我厂坯料的配料主要分白晶泥、高晶泥、高铝泥三种，而釉料的配料可分为透明

釉和有色釉。（2）球磨球磨是指在装好原料的球磨机料筒中，加入水进行球磨。球磨的原理是靠筒中的球石撞击和磨擦，将泥料颗料进行磨细，以达到我们所需的细度。通常，坯料使用中铝球石进行辅助球磨；釉料使用高铝球石进行辅助球磨。在球磨过程中，一般是先放部分配料进行球磨一段时间后，再加剩余的配料一起球磨，总的球磨时间按料的不同从十几小时到三十多个小时不等。如：白晶泥一般磨13个小时左右，高晶泥一般磨15-17小时，高铝泥一般磨14个小时左右，釉料一般磨33-38小时，但为了使球磨后浆料的细度要达到制造工艺的要求，球磨的总时间会有所波动。（3）过筛、除铁球磨后的料浆经过检测达到细度要求后，用筛除去粗颗粒和尾沙，通常情况下，我厂所用的筛布规格为：坯料一般在160-180目之间；釉料一般在200-250目之间。过筛后，再用湿式磁选机除去铁杂质，这是工序就叫除铁。如不除铁，烧成的产品上会产生黑点，这就是通常所说的斑点或者杂质。过筛、除铁通常都做两次。（5）压滤将过筛、除铁后的泥浆通过柱塞泵抽到压滤机中，用压滤机挤压出多余水分。（6）练泥（粗练）经过压滤的所得的泥饼，组织是不均匀的，而且含有很多空气。组织不均匀的泥饼如果直接用于生产，就会造成坯体在此后的干燥、烧成时的收缩不均匀而产生变形和裂纹。经过粗练后，泥段的真空度一般要求达到0.095-0.1之间。粗练后的泥团还有另一个好处就是将泥饼做成一定规格的泥段，便于运输和存放。

新型陶瓷成型方法

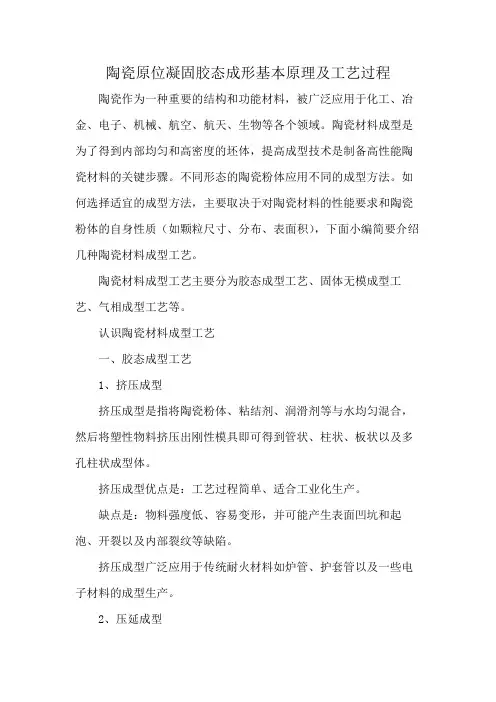

新型陶瓷成型方法——凝胶注模成型宋任娇 08120188 一．前言随着陶瓷工业的发展及其在现代工业领域中应用的不断扩大，对陶瓷成型方法的要求也越来越高，上述传统陶瓷成型工艺由于存在不同的缺点，已难以满足工艺要求，为满足航天、汽车、电子、国防等行业的市场需求[1]，人们要求采用高性能陶瓷的成型方法所成型的坯体应当具有高度均匀性、高密度、高可靠性以及高强度，并在形状的复杂程度上要求更高。因此，陶瓷原位凝固成型技术便应运而生了。原位凝固胶态成型[3,2]就是指颗粒在悬浮体中的位置不变，靠颗粒之间的作用力或悬浮体内部的一些载体性质的变化，使悬浮体从液态转变为固态。在从液态转变为固态的过程中，坯体没有收缩或收缩很小，介质的量没有改变。在这类成型方法中，首先要制备稳定悬浮的浆料，然后通过各种途径使颗粒之间产生一定的吸引力而相互聚集，形成一个密实的坯体，并保持一定的强度和形状，由此可制成高密度的素坯。原位凝固胶态成型与其它胶态成型工艺之间的区别主要在于凝固技术的不同，这将会导致对浆料性质要求的差异和整个工艺过程的差异。国内外的陶瓷学者不断总结经验，将胶体化学和表面化学的理论引入到陶瓷浆料的成型技术中，并利用各种物理的辅助手段，在传统的注浆成型的基础之上发展起来了多种新型的胶态成型技术，如：离心注模成型[3]和压滤成型[4]等成型方法。在80年代末90年代初，凝胶注模成型首次使用较低含量的有机物使陶瓷浓悬浮体实现原位凝固，进而在90年代掀起了陶瓷原位凝固胶态成型研究的热潮。目前，原位凝固胶态成型工艺主要包括:凝胶注模成型工艺(Gelcasting)、直接凝固注模成型(Direct Coagulation Casting)[5]、温度诱导絮凝工艺(TemperatureInduced Flocculation)[6]、胶态振动注模成型(Colloid VibrationCasting)[7]和快速凝固注射成型(Quickset Injection Molding)[8]。二．凝胶注模成型原理及工艺凝胶注模成型技术是传统的注浆工艺与有机化学高聚合理论的完美结合，它通过引入一种新的定型机制，发展了注浆工艺。其原理是通过制备低粘度(<1Pa·s)、高固相体积分数(>50vol%)的浓悬浮体，在其中掺入低浓度的有机单体、交联剂，在催化剂和引发剂的作用下，使浆料中的有机单体与交联剂交联聚合成三维网状结构，将大部分水封于网络中而使浆料立即原位凝固，从而使陶瓷坯体原位定型[20]。然后进行脱模、干燥、去除有机物、烧结，即可获得所需陶瓷零件。其原理见图1.1。该工艺与其它原位凝固胶态成型工艺的相同点是需要制备低粘度、高固相体积分数的浓悬浮体，不同点在于浓悬浮体的凝固技术不同，这将会导致坯体性能的差异[21-24]。凝胶注模成型分为两类：一种是水溶性凝胶注模成型(aqueous Gelcasting)，另一种是非水溶性凝胶注模成型(Non aqueous Gelcasting)[25]。前者适用于大多数陶瓷成型场合，后者主要适用于那些与水发生反应的系统的成型。该技术首先发明的是有机溶剂的非水凝胶注模成型，随后作为一种改进，又发明了用于水溶剂的水凝胶注模成型，并广泛应用于各种陶瓷中，非水溶性凝胶注模成型采用有机溶剂，要求溶剂有较低的蒸汽压。水溶性凝胶注模成型更进一步，有许多优点[26,27]：(1)成型过程与传统方法类似，简便易行；(2)干燥过程更加容易； (3)降低了预混液的粘度；(4)对环境污染小。因此，该方法被广泛应用。

材料成型试题及答案

材料成型复习题（样卷）一、名词解释 1落料和冲孔：落料和冲孔又称冲裁，是使坯料按封闭轮廓分离。落料是被分离的部分为所需要的工件，而留下的周边是废料；冲孔则相反。 2焊接：将分离的金属用局部加热或加压，或两者兼而使用等手段，借助于金属内部原子的结合和扩散作用牢固的连接起来，形成永久性接头的过程。 3顺序凝固：是采用各种措施保证铸件结构各部分，从远离冒口的部分到冒口之间建立一个逐渐递增的温度梯度，实现由远离冒口的部分最先凝固，在向冒口方向顺序凝固，使缩孔移至冒口中，切除冒口即可获得合格零件的铸造工艺同时凝固：是指采取一些工艺措施，使铸件个部分温差很小，几乎同时进行凝固获得合格零件的铸造工艺。 4．缩孔、缩松：液态金属在凝固过程中，由于液态收缩和凝固收缩，因而在铸件最后凝固部位出现大而集中的孔洞，这种孔洞称为缩孔，而细小而分散的孔洞称为分散性缩孔，简称缩松。 5.直流正接：将焊件接电焊机的正极，焊条接其负极；用于较厚或高熔点金属的焊接。 6自由锻造：利用冲击力或压力使金属材料在上下两个砧铁之间或锤头与砧铁之间产生变形，从而获得所需形状、尺寸和力学性能的锻件的成形过程。 7模型锻造：它包括模锻和镦锻，它是将加热或不加热的坯料置于锻模模膛内，然后施加冲击力或压力使坯料发生塑性变形而获得锻件的锻造成型过程。 8.金属焊接性：金属在一定条件下，获得优质焊接接头的难易程度，即金属材料对

焊接加工的适应性。 9，粉末冶金：是用金属粉末做原料，经压制后烧结而制造各种零件和产品的方法。10钎焊：利用熔点比钎焊金属低的钎料作填充金属，适当加热后，钎料熔化将处于固态的焊件连接起来的一种方法。 11直流反接：将焊件接电焊机的负极，焊条接其正极；用于轻薄或低熔点金属的焊接。二、判断题（全是正确的说法） 1、铸件中可能存在的气孔有侵入气孔、析出气孔、反应气孔三种。 2、金属粉末的基本性能包括成分、粒径分布、颗粒形状和大小以及技术特征等。 3、砂型铸造常用的机器造型方法有震实造型、微震实造型、高压造型、抛砂造型等。 4、影响金属焊接的主要因素有温度、压力。 5、粉末压制生产技术流程为粉末制取、配混、压制成形、烧结、其他处理加工。 6、影响液态金属充型能力的因素有金属流动性、铸型性质、浇注条件、铸件结构四个方面。 7、金属材料的可锻性常用金属的塑性指标和变形抗力来综合衡量。 8、熔化焊接用焊条通常由焊芯和药皮组成，其中焊芯的主要作用为作为电源的一个电极，传导电流，产生电弧、熔化后作为填充材料，与母材一起构成焊缝金属等。 9、金属塑性变形的基本规律是体积不变定律和最小阻力定律。 10、一般砂型铸造技术的浇注系统结构主要由浇口杯，直浇道，横浇道，内浇道组成。 11、硬质合金是将一些难熔的金属碳化物和金属黏结剂粉末混合，压制成形，并经烧结而形成的一类粉末压制品 12、液态金属浇入铸型后，从浇注温度冷却到室温都经历液态收缩，固2/8态收缩、凝固收缩三个互相关联的收缩阶段。
