有载调压变压器工作原理及注意事项
有载调压变压器工作原理及注意事项
北极星电力网技术频道作者: 2012-1-16 15:00:59 (阅572次)
所属频道: 电网关键词: 有载调压变压器
有载调压变压器可根据系统运行情况，在带负荷的条件下随时切换分接头开关，保证电压质量，而且分接头数目多、调节范围比较大，采用有载调压变压器时，可以根据最大负荷和最小负荷时分接头电压来分别选择各自合适的分接头。这样就能缩小二次(侧)电压的变化幅度，甚至改变电压变化的趋势。
为了防止可动触头在切换过程中产生电弧使变压器绝缘油劣化，甚至烧毁有载分接开关，调压绕组通过并联触头Q1、Q2与高压主绕组串联。可在带负荷的情况下进行分接头的切换。在可动触头Q1、Q2回路接入接触器KM1、KM2的工作触头并放在单独的油箱里。在调节分接头时，先断开接触器KM1，将可动触头Q1切换到另一分接头上，然后接通KM1。另
一可动触头Q2也采用同样的步骤，移到这个相邻的分接头上，这样进行移动，直到Q1和
Q2都接到所选定的分接头位置为止。当切换过程中Q1、Q2分别接在相邻的两个分接头位置时，电抗器L限制了回路中流过的环流大小。110kV及以上电压等级变压器的调压绕组
放在中性点侧，使调节装置处于较低电位。
1、有载分接开关运行一年或切换2000～4000次后，应取切换开关油箱中的抽样进行工频耐压试验(不低于30KV)，试验应合格，否则更换合格变压器绝缘油。
2、新投入的分接开关，在切换5000次后，应将切换开关吊出检查，以后可按实际情况确定检查周期。
3、运行中的分接开关动作5000次后或绝缘油的击穿电压低于25kV时，应更换切换开关油箱的绝缘油。
4、为了防止分接开关在严重过负荷或系统短路时进行切换，宜在有载分接开关控制回
路中加装电流闭锁装置，其整定值不超过变压器额定电流的1.5倍。
5、电动操作机构应经常保持良好状态，有载分接开关配备的瓦斯保护及防爆装置均应
运行正常。当保护装置动作时应查明原因。
6、分接开关的切换开关箱应严格密封，不得渗漏。如发现其油位升高异常或满油位，
说明变压器与有载分接开关切换箱窜油。应保持变压器油位高于分接开关的油位，防止开关箱体油渗入变压器本体，影响其绝缘油质，并及时安排停电处理。电工之家
在变压器有载分接开关操作过程中，应遵守如下规定：
1、应逐级调压，同时监视分接位置及电压电流变化(每次调压一档后应间隔lmin以上，才能进行下一档调节)。
2、单相变压器组和三相变压器分相安装的有载分接开关，应三相同步电动操作，一般不允许分相操作。
3、两台有载调压变压器并联运行时，其调压操作应轮流逐级进行;
4、有载调压变压器与无载调压变压器并联运行时，有载调压变压器的分接应尽量靠近无载调压变压器的分接位置。
有载分接开关切换时产生火花，主要是分接开关在严重过负荷或系统短路时进行切换时触头调整中接触不良;绝缘油介电强度降低;操作等原因。应按照规程要求，进行检修和试验。
隔离变压器的作用及工作原理
隔离变压器的作用及工作原 理 -标准化文件发布号：（9556-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
隔离变压器的作用及工作原理 什么是隔离变压器 隔离变压器是指输入绕组与输出绕组带电气隔离的变压器，隔离变压器用以避免偶然同时触及带电体，变压器的隔离是隔离原副边绕线圈各自的电流。早期为欧洲国家用在电力行业，广泛用于电子工业或工矿企业、机床和机械设备中一般电路的控制电源、安全照明及指示灯的电源。 一次侧、二次侧绕组间有较高绝缘强度以隔离不同电位抑制共模干扰的专用变压器。隔离变压器的变比通常是1：1。 隔离变压器工作原理 隔离变压器的原理和普通变压器的原理是一样的。都是利用电磁感应原理。隔离变压器一般是指1：1的变压器。由于次级不和地相连。次级任一根线与地之间没有电位差。使用安全。常用作维修电源。 隔离变压器不全是1：1变压器。控制变压器和电子管设备的电源也是隔离变压器。如电子管扩音机，电子管收音机和示波器和车床控制变压器等电源都是隔离变压器。如为了安全维修彩电常用1比1的隔离变压器。隔离变压器是使用比较多的，在空调中也是使用的。 一般变压器原、副绕组之间虽也有隔离电路的作用，但在频率较高的情况下，两绕组之间的电容仍会使两侧电路之间出现静电干扰。为避免这种干扰，隔离变压器的原、副绕组一般分置于不同的心柱上，以减小两者之间的电容；也有采用原、副绕组同心放置的，但在绕组之间加置静电屏蔽，以获得高的抗干扰特性。 静电屏蔽就是在原、副绕组之间设置一片不闭合的铜片或非磁性导电纸，称为屏蔽层。铜片或非磁性导电纸用导线连接于外壳。有时为了取得更好的屏蔽效果，在整个变压器，还罩一个屏蔽外壳。对绕组的引出线端子也加屏蔽，以防止其他外来的电磁干扰。这
变压器基本工作原理
第1章 变压器的基本知识和结构 1.1变压器的基本原理和分类 一、变压器的基本工作原理 变压器是利用电磁感应定律把一种电压等级的交流电能转换成同频率的另一种电压等级的交流电能。 变压器工作原理图 当原边绕组接到交流电源时，绕组中便有交流电流流过，并在铁心中产生与外加电压频率相同的磁通，这个交变磁通同时交链着原边绕组和副边绕组。原、副绕组的感应分别表示为 dt d N e Φ-=1 1 dt d N e Φ-=2 2 则 k N N e e u u ==≈2 12121 变比k ：表示原、副绕组的匝数比，也等于原边一相绕组的感应电势与副边一相绕组的感应电势之比。 改变变压器的变比，就能改变输出电压。但应注意,变压器不能改变电能的频率。 二、电力变压器的分类 变压器的种类很多，可按其用途、相数、结构、调压方式、冷却方式等不同来进行分类。 按用途分类：升压变压器、降压变压器； 按相数分类：单相变压器和三相变压器；
按线圈数分类：双绕组变压器、三绕组变压器和自耦变压器； 按铁心结构分类：心式变压器和壳式变压器； 按调压方式分类：无载（无励磁）调压变压器、有载调压变压器； 按冷却介质和冷却方式分类：油浸式变压器和干式变压器等； 按容量大小分类：小型变压器、中型变压器、大型变压器和特大型变压器。 三相油浸式电力变压器的外形,见图1，铁心和绕组是变压器的主要部件，称为器身见图2，器身放在油箱内部。 1.2电力变压器的结构 一、铁心 1.铁心的材料 采用高磁导率的铁磁材料—0.35～0.5mm厚的硅钢片叠成。 为了提高磁路的导磁性能，减小铁心中的磁滞、涡流损耗。变压器用的硅钢片其含硅量比较高。硅钢片的两面均涂以绝缘漆，这样可使叠装在一起的硅钢片相互之间绝缘。

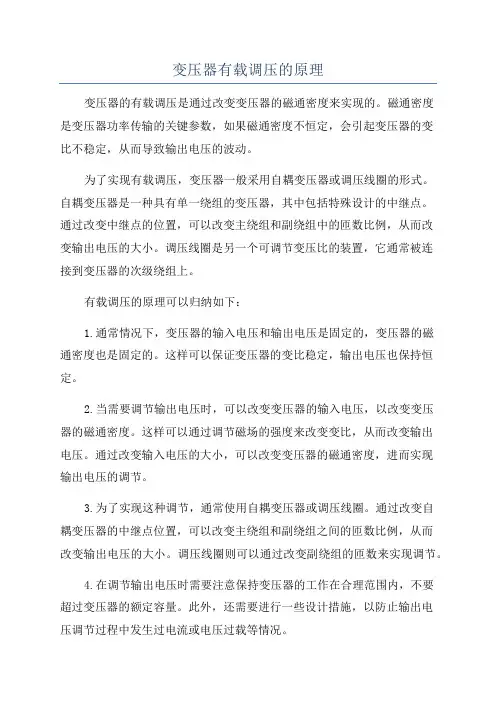

变压器有载调压的原理
