人教版八年级物理光的反射作图题
1、如图所示，考古人员需要对一口古井进行清理，为了解决照明问题，请你帮他们把太阳光反
射到井里，并能垂直照亮井底。
第1题第2题第3题
2、如图所示，小聪通过一平面镜看到小猫要偷吃小鱼。图中画岀了入射光线和反射光线，但未标岀光的传播方向。请你在图中用箭头标岀小聪看到小猫偷鱼吃时的光的传播方向，并根据光的反射规律画出平面镜。
3、右图中A0是一条与平面镜成60°的光线，请在图中画岀反射光线并标岀反射角度数.
4、如图甲所示，我们能看见不发光的物体，是因为物体反射的光进入了我们的眼睛。请根据
光的反射定律在图乙中画岀通过A点的反射光线、入射光线和法线。
第4题第5题
5、如图所示，一束光与平面镜成45°角射到平面镜上，请根据光的反射定律画岀它的反射光线，并标明反射角的大小。
6、光与平面镜成300角射在平面镜上，如图所示，请根据光的反射定律画岀它的反射光线，并标明反射角的大小。
8、 如题图示，何祥通过一平面镜看到了桌子下面的小球。图中画岀了入射光线和反射光线， 但末标岀光的传播方向?在图中用箭头标岀光的传插方向，
并根据光的反射定律画岀平面镜. 9、 图中的0B 是一束光线由空气射到水面后的反射光线，请你在图中画岀入射光线，在图中 标岀入
射角的度数.
10、 在图中画岀反射光线的入射光线，并标岀入射角和它的度数
第11题
第12题 第13题
12、 根据光的传播方向，请在图中填上平面镜。 13、 请在图中完成光路图，并标岀入射角和反射角的度数。
14、 竖直向下照射的太阳光经平面镜反射后，沿水平方向射入涵洞中，请在图中画岀平面镜 第14题 第15题 第16题
15、 一束光线从空气斜射到水面时发生反射和折射，
0B 为反射光线，请作岀入射光线、法线 16、 在图中画岀入射光线 A0经平面镜反射后的光线。
第9题
11、完成下列反射光路图，标岀入射角和反射角的大小。
第10题
17、 如图所示，两面平面镜互相垂直，一束光线斜射到平面镜上，请在图乙中完成光路图。
18、 如图所示，一细光束射到平面镜
MM 的0点处，请根据光的反射规律画岀它的反射光线, 标
明反射角大小。
19、如图所示，研究光的反射时，测得入射光线与镜面的夹角为
是 ___________________ 度。
参考答案
一、作图题
1、【解析】先作岀入射光线和反射光线的角平分线为法线，再作法线的垂线为镜面。
护口
【答案】答案内容如图所示 2、【解析】小聪能看到小猫偷吃鱼，是因为猫身上反射光线，经过平面镜再反射，反射光线 进入小聪的眼睛里；根据反射定律可知，反射角等于入射角，法线应该是入射光线和反射光 线夹角的平分线，法线与镜面垂直的特点，则可以确定平面镜的位置。
400，则反射角
【点评】本题考查了光的反射定律及作图能力。利用光的反射定律作图是一个重要的知识点, 掌握基本的作图方法至关重要，还要注意的是光的传播方向。本题难度中等。
3、【解析】入射光线与镜面的夹角是60 °,则反射角丫二90°- 60°= 30°,根据光的反射定律做出反射光线.
4、如图所示
第26题答案
【答案】：
【答案】答案内容如图所
示
(1)
5、
M 12、答案略
法线扣1分。13、答案略
14、
15、图略。作对入射光线和折射光线各得1分，不画
17、 答案： 18、 答案：略 19、 答案：作图略 50 16、
初中物理光的反射作图
初中物理光的反射作图 -CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN
二、光的反射作图 一．作图题（共30小题） 1．（2016?乌鲁木齐）如图-1所示，一束光从空气射向水面，请画出反射光线和折射光线． 2．（2016?黔南州）小明妈妈的手机掉到了沙发下，没有手电筒，小明借助平面镜反射灯光找到了手机．下图中已标出了反射光线和入射光线，请在图-2中画出平面镜位置，并保留作图痕迹． 3．（2016?厦门）如图-3为上午8：00太阳光经过水平镜面反射的光路图，请大致画出一小时后太阳光照射同一点的入射光线及对应的反射光线． 图- 1 图- 2 图- 3 4．（2016?烟台）如图-4所示，从S点发出的一条光线，经平面镜反射后，其反射光线恰好通过P点．请你作出这条入射光线并完成光路图． 5．（2016?内江）如图-5所示，太阳光与水平地面成锐角，小聪想用一个平面镜把太阳光竖直反射到井底，请在图中帮小聪画出平面镜，并在图中标出入射角i和反射角r． 6．（2016?邵阳）如图-6，OB是反射光线，ON是法线，请作出它的入射光线AO． 图- 4 图- 5 图- 6 7．（2016?广元）如图-7所示为一辆轿车的俯视图，E点为司机眼睛的位置，司机通过左侧的后视镜AB（看做平面镜）中能看到车尾后部S点，请画出其光路图（保留作图痕迹） 8．（2016?自贡）如图-8所示，小明利用一块平面镜使此时的太阳光水平射入隧道内．请你通过作图画出平面镜并标出反射角的度数． 9．（2016?河南）如图-9所示，在某房间的天花板上装有平面镜M，S为一灯泡，P为不透明的墙．请画出灯泡发出的光经平面镜反射后，能够照亮P墙右侧区域的光路图． 图- 7 图- 8 图- 9 10．（2016?威海）如图-10所示，A′B′是物体AB在平面镜中所成的像，根据平面镜成像的特点在图中画出平面镜（保留作图痕迹）． 11．（2016?黄石）如图-11所示，点光源S置于平面镜前，请画出点光源S的成像光路图． 12．（2016?宜宾）如图-12所示，S′为发光点S在平面镜MN中所成的像，S发出的一条光线经平面镜反射后经过P点，请在图中作出发光点S的位置，并作出经过P点的反射光线及相应的入射光线（保留作图痕迹）
光的反射作图题集锦
光的反射作图题集锦 Company number：【WTUT-WT88Y-W8BBGB-BWYTT-19998】
1．如图所示，a 为入射光线，b 为反射光线，它们均由同一个点光源发出，请找到这个点光源的位置，并完成光路图。 2．请画出看见发光点S 的像的范围。 3．太阳光线与水平面成30°角，若要用镜子将太阳光线反射到竖直的深井里，镜面应与水平成多大角度请在图中画出其光路图。 4．如图所示，S 为光源，S ，为S 在镜中的像，一条反射 光线经过A 点，试画出镜面和这条光线。 5.如图4所示，S 是发光点，S ’是S 在平面镜中的像，L 是射向平面镜的一条入射光线，在图中画出平面镜的位置和L 的反射光线。 6.图5所示S 为发光点，MN 为平面镜请画出由S 点发出并经平面镜反射后通过Ａ点的光线 10.自行车的“尾灯”是由许多很小的角反射器组成的.角反射器其实就是两个相互垂直的平面镜，如图14所示.请在图上准确画出所给入射光线经两平面镜反射的反射光线. 13.小宇同学在家中阁楼上有一个小型物理实验室，如图16所示，但他每次做 光学实验时就感到很麻烦，因为需要跑到有天窗的一间，请你用平面镜帮他将图14 图16 第一题图 第二题图 第三题图 图5
阳光引到实验室并使阳光垂直射到实验台的台面上，要求在图中画出平面镜及其中一条光线，用箭头标出光线方向． 16.如图所示，平面镜上方有一竖直挡板P，在AB和CD之间的区域内可以看见 挡板左侧的一个发光点S在平面镜中的像，请用两种方法在图中找出挡板左侧这个发光点的位置。 7、如下图7所示，电视遥控器对着天棚也能遥控电视机。图中从A点发出的光经天棚MN反射后射入电视机的接收窗口B，试画出其光路图。 8、如下图8，AB、CD是发光点S发出经平面镜反射的两条光线.在图中画出发光点S和它在平面镜中的像点（或发光点S射向平面镜的光线中有两条光线的反射光线是AB和CD,请在图中画出平面镜的位置.） 9、如下图9中S为发光点，从它发出的两条光线经平面镜反射后的两条反射光线分别与虚线a、b重合，根据平面镜成像规律在图中画出平面镜，并找出S 在平面镜里的像S′．
中考物理之光的反射与折射作图训练题(含答案)
光的反射与折射作图 一、作图题（共38题；共250分） 1.如图所示，一束由A发出的光射到平面镜表面O点，画出物体AB在平面镜中的像，并画出入射光线AO 的反射光线。 2.如图，请你画出烛焰上A点经平面镜MN所成的像A'．（保留作图痕迹) 3.如图所示、OB为反射光线，O为入射点，请画出该光线的入射光线及其折射光线。 4. 请在下图中画出折射光线的大致位置； 5. 如图所示，一束光从空气射向水面，请画出反射光线和大致的折射光线。
6. 一束光线从空气射入玻璃时，界面MN 上的反射光线如图所示，请画出对应的入射光线和大致的折射光线。 7.如图所示，一束光从水中斜射到空气中，请画出折射光线的大致方向。 8.半径为R的半圆形玻璃砖，圆心在O点，弧面ABC涂有反光层。一束激光垂直于直径AC从D点由空气 射入玻璃砖（如图为平面图），已知OD＝R，画出光束经圆弧面两次反射最后从AC边出射到空气中的光路图，要求标明两次反射过程中的入射角大小。 9.根据下列要求，分别完成作图。 如图所示，A＇B＇是物体AB在平面镜中的像，请你在平面镜前作出物体AB。 10.按照题目要求作图。
如图甲所示，小明在房间的A点通过平面镜看到了坐在客厅沙发上衫B点的爸爸，请画出此现象的光路图。 11.自行车尾灯的反光原理如图所示。请完成反射光路，并标出反射角度数。 12.如图，光线AO由玻璃斜射进入空气，作出反射光线和大致的折射光线。 13.在图碗中加满水后恰好看到硬币右边缘.画出恰好看到右边缘的一条光路 14.如图，一束光从水中斜射入空气，请作出它的反射光线和大致的折射光线． 15.请在图中画出三角形ABC在平面镜MN中所成的像。 16.
光的反射学作图题练习题
光的反射学作图题练习题 1 ．室内一盏电灯通过木板隔墙上的两个小洞，透出两条细小光束（如图4 所示）。请根据这两条光束的方向确定室内电灯的位置。（保留作图痕迹） 2,在图9中标出反射角的度数。 3.如图9所示，水平方向的光线与镜面成45°角射在平面镜上，请在图中画出反射光线并标出反射角的大小． 、 4．在图5中，画出反射光线佃的入射光线AO，并标出入射角及其大小。
5．在图15中画出入射光线AO经平面镜反射后的光线。 6．自行车的“尾灯”是由许多很小的角反射器组成的. 角反射器其实就是两个相互垂直的平面镜，如图14所示. 请在图上准确画出所给入射光线经两平面镜反射的反射光线. 7.自行车尾灯结构示意图如图9所示，夜里，用手电筒照射尾灯，可观察到它的反光效果很好。试在图中方框内画出其中一条入射光线的完整的反射光路图。 8．小宇同学在家中阁楼上有一个小型物理实验室，如图16所示，但他每次做光学
实验时就感到很麻烦，因为需要跑到有天窗的一间，请你用平面镜帮他将阳光引到实验室并使阳光垂直射到实验台的台面上，要求在图中画出平面镜及其中一条光线，用箭头标出光线方向． 9、小明要用平面镜将一束太阳光反射到竖井中（如图9所示），请在图上作出平面镜的位置，并标出镜面与水平面夹角的度数. 10．(2003年湘潭市)潜水艇下潜后，艇内人员可以用潜望镜来观察水面上的情况。潜望镜的主要光学元件是二块平面镜。在下图9中画出入射光线人经潜望镜进人人眼的光路图。
11.如图13所示为激光液面控制仪原理简图，固定的一束激光AO 以入射角θ=60°照射到水平液面，反射光OB射到与其垂直的光屏上，用光电转换器将光信号变成电信号，输入控制系统用以控制液面高度。如果液面高度降低，发现光点B在光屏上移动了一段距离到B′，请在图中标明B′的位置。(要求画出光路图)
初中物理光学作图题练习
精品文档 F F F F 光学作图题专练 （一）光的反射做图 1.一束光线射到平面镜上，与镜面夹角30°，将镜面沿顺时针方向旋转10°，则入射角的大小为________，反射光线与入射光线的夹角是________。 提示：光线与镜面夹角是30°，有A 、B 两种情况： 30 30 A B 2. 请你确定图中平面镜的位置 3.请你在黑箱中填入合适的镜面，并将光路补充完整 4、作出下列反射光路。 （二）光的折射作图 1.大致确定从水中S 点发出的光进入空气中的光路，并在图中画出来． 2. 一束光线AO 从玻璃斜射到玻璃和空气分界面上，（如图所示）请在图中作出该束光线在界面上的反射光线和折射光线的大致光路。 3. 如图所示，一条光线斜射到厚玻璃板上，试画出光线经过玻璃板上、下两个表面产生的折射光线的示意图． 4. 如图所示，一条光线斜射到垂直于水面放置的平面镜上，试画出反射光线及这条反射光线射入水中后的大致传播方向． 3、 潜在水中的人看岸上的物体比实际的物体变高了还是变矮了？作图说明。 （三）平面镜成像做图 1.如图所示，S 是一点光源，试作出反射光过点A 的光线。 2.如图所示是由发光点S 发出的光线经平面镜反射后的两条反射光线，请在图中确定发光点S 的位置 3．一束太阳光与水平面成60°角射入井中，要利用平面镜将阳光沿竖直方向照亮井底，平面镜与水平面的夹角应为_______。 4、如图水平桌面上有一个小球向镜面滚去，要使平面镜中的像沿竖直方向下落，则镜面与桌面的夹角α＝______。 5、在图中S 为一光源，要使它发出的光线经镜面反射后通过P 点，试做出光路图。 6、如图所示，发光点S 在平面镜MN 中的像为S1，当平面镜转过一定角度后，它的像为S2，请你利用平面镜成像特点，画出转动后平面镜的大致位置。 7、如图，S1是发光点经平面镜所成的像，若将平面镜转动一个位置，发光点的像变成了S2试确定平面镜的新位置。 8.作出AB 物体在平面镜中所成的像。 9.作出潜望镜的光路图。 。 10.透镜作图题 1). 请完成光路图。 A S S P
初二物理-光的反射和折射-练习题(含答案)
八年级物理光的反射和折射 一、填空题（每空1分，共32分） 1．光在介质中是沿传播的，光年是的单位。 2．光在真空中的传播速度为km/s，光在其它介质中的速度这个速度。 （大于、小于、等于） 3．太阳发出的光经过8min20s射到地球上，则太阳与地球间的距离是。4．日食的形成是因为。发生日食时，是的影子落在上。6．光的反射定律的内容是：①； ②；③。 光的折射规律的内容是：①； ②；③ ；④； ⑤。 7．光在反射、折射时，光路是。 8．在湖边，可以看到岸边的树在水中的“倒影”，这是光的现象，游泳池充水后，看起来池底升高，水变浅，这是光的现象。 9．当入射光线向法线靠拢时，反射角将；当反射光线与入射光线垂直时，反射角为，当入射光线与平面镜成20°角时，反射角为。 10．一束光线射到平面镜上，当入射角增大10°时，反射光线与入射光线的夹角增大。 11．平面镜成像是由于光的而形成的，其特点是：像到镜面的距离，像和物体的大小，像与物体的连线与镜面，所成像的是。12．将物体放在平面镜前2 m处，则像到镜的距离为；若将物体再远离平面镜1 m，此时物、像之间的距离为。 13．将一铅笔放在平面镜上，要使它的像和铅笔垂直，铅笔应与镜面成角；要使像和铅笔恰在同一直线上，铅笔应与镜面成角。 14．当把笔尖触到平面镜上时，看到笔尖的像与笔尖相距约4 mm，则该平面镜的厚度约为mm。 二、选择题（每小题3分，共42分） 15．下列不属于光源的物体是（） A、太阳 B、月亮 C、明火 D、工作中的电灯 16．下列说法中正确的是（） A、光是沿直线传播的 B、光只在真空中沿直线传播 C、光的传播不需要介质 D、光在同一物质中沿直线传播 17．下列现象不能说明光的直线传播的是（） A、日食 B、小孔成像 C、影子 D、先闪电后打雷 18．人能看见物体是因为（）
光的反射作图题集锦
1．如图所示，a 为入射光线，b 为反射光线，它们均由同一个点光源发出，请找到这个点光源的位置，并完成光路图。 2．请画出看见发光点S 的像的范围。 3．太阳光线与水平面成30°角，若要用镜子将太阳光线反射到竖直的深井里，镜面应与水平成多大角度？请在图中画出其光路图。 4．如图所示，S 为光源，S ，为S 在镜中的像，一 条反射光线经过A 点，试画出镜面和这条光线。 第一题第二题第三题 图5
5.如图4所示，S是发光点，S’是S在平面镜中的像，L是射向平面镜的一条入射光线，在图中画出平面镜的位置和L的反射光线。 6.图5所示S为发光点，MN为平面镜请画出由S点发出并经平面镜反射后通过Ａ点的光线 10.自行车的“尾灯”是由许多很小的角反射器组成的. 角反射器其实就是两个相互垂直的平面镜，如图14所示. 请在图上准确画出所给入射光线经两平面镜反射的反射光线. 13.小宇同学在家中阁楼上有一个小型物理实验室，如图16所示，但他每次做光学实验时就感到很麻烦，因为需要跑到有天窗的一间，请你用平面镜帮他将阳光引到实验室并使阳光垂直射到实验台的台面上，要求在图中画出平面镜及其中一条光线，用箭头标出光线方向． 16.如图所示，平面镜上方有一竖直挡板P，在AB和CD之间的区域 图14 图16
内可以看见挡板左侧的一个发光点S在平面镜中的像，请用两种方法在图中找出挡板左侧这个发光点的位置。 7、如下图7所示，电视遥控器对着天棚也能遥控电视机。图中从A 点发出的光经天棚MN反射后射入电视机的接收窗口B，试画出其光路图。 8、如下图8，AB、CD是发光点S 发出经平面镜反射的两条光线.在图中画出发光点S 和它在平面镜中的像点（或发光点S射向平面镜的光线中有两条光线的反射光线是AB和CD,请在图中画出平面镜的位置.） 9、如下图9中S为发光点，从它发出的两条光线经平面镜反射后的两条反射光线分别与虚线a、b重合，根据平面镜成像规律在图中画出平面镜，并找出S在平面镜里的像S′． 10、如下图10,S是一发光点,S′是它在平面镜中的像,SA是S发出的一条光线,请画出平面镜,并作出SA经平面镜的反射光线. 11、如图11,平面镜前有A、B两个发光点.试用作图法确定人眼沿什 图7 图8 图 图9
(完整版)初中物理光学作图题练习
F F F F 光学作图题专练 （一）光的反射做图 1.一束光线射到平面镜上，与镜面夹角30°，将镜面沿顺时针方向旋转10°，则入射角的大小为________，反射光线与入射光线的夹角是________。 提示：光线与镜面夹角是30°，有A 、B 两种情况： 30 30 A B 2. 请你确定图中平面镜的位置 3.请你在黑箱中填入合适的镜面，并将光路补充完整 4、作出下列反射光路。 （二）光的折射作图 1.大致确定从水中S 点发出的光进入空气中的光路，并在图中画出来． 2. 一束光线AO 从玻璃斜射到玻璃和空气分界面上，（如图所示）请在图中作出该束光线在界面上的反射光线和折射光线的大致光路。 3. 如图所示，一条光线斜射到厚玻璃板上，试画出光线经过玻璃板上、下两个表面产生的折射光线的示意图． 4. 如图所示，一条光线斜射到垂直于水面放置的平面镜上，试画出反射光线及这条反射光线射入水中后的大致传播方向． 3、 潜在水中的人看岸上的物体比实际的物体变高了还是变矮了？作图说明。 （三）平面镜成像做图 1.如图所示，S 是一点光源，试作出反射光过点A 的光线。 2.如图所示是由发光点S 发出的光线经平面镜反射后的两条反射光线，请在图中确定发光点S 的位置 3．一束太阳光与水平面成60°角射入井中，要利用平面镜将阳光沿竖直方向照亮井底，平面镜与水 平面的夹角应为_______。 4、如图水平桌面上有一个小球向镜面滚去，要使平面镜中的像沿竖直方向下落，则镜面与桌面的夹角α＝______。 5、在图中S 为一光源，要使它发出的光线经镜面反射后通过P 点，试做出光路图。 6、如图所示，发光点S 在平面镜MN 中的像为S1，当平面镜转过一定角度后，它的像为S2，请你利用平面镜成像特点，画出转动后平面镜的大致位置。 7、如图，S1是发光点经平面镜所成的像，若将平面镜转动一个位置，发光点的像变成了S2试确定平面镜的新位置。 8.作出AB 物体在平面镜中所成的像。 9.作出潜望镜的光路图。 。 10.透镜作图题 1). 请完成光路图。 A S S P
初中物理光学作图练习题
（一）光的反射做图 把握要点：发生反射时，反射角等于入射角 拓展： 1.一束光线射到平面镜上，与镜面夹角30°，将镜面沿顺时针方向旋转10°，则入射角的大小为________，反射光线与入射光线的夹角是________。 分析：首先仍需根据题意画出简单的电路图。光线与镜面夹角是30°，有A 、B 两种情况： A B A 中镜面沿顺时针方向旋转后，入射光线与镜面的夹角就成为20°，根据例1， 就可以算出入射角大小为70°，反射光线与入射光线的夹角是140°。 B 中镜面沿顺时针方向旋转后，入射光线与镜面夹角成为40°，根据例1，获得入射角50 °，反射光线与入射光线夹角是100°。 答案：70°或50° 140°或100° 2. 一束光线射到平面镜上，与平面镜夹角30°，入射光线沿顺时针方向旋转10°，则入射角大小_______，反射光线和入射光线夹角是________。 答案：50°或70° 100°或140° 拓展： 1.请你在黑箱中填入合适的镜面，并将光路补充完整 分析：将光线在箱内延长，并相交，就形成如例2的情况，依据例2的作图方法即可画出镜面位置，并补充完整的光路。 答案：如图所示： 2. 请你在黑箱中填入合适的镜面，并将光路补充完整。 分析：当光线无法在箱内延长相交时，我们就应在箱内多画一条光线，使入射光线和最终的反射光线连接起来。为了做图方便，所填加的这一条光线我们常采用水平光线或竖直光线。即采用多次反射的方式使光路完整。 答案：如图所示： （二）光的折射作图 光的折射把握要点：空气（密度小的物质）中的角度
拓展： 当光线射到玻璃和空气界面时，发生如图所示折射， 则界面的左侧是________ 分析：由图中可以看出∠r>∠i ，界面右侧的角大，由于发生折射时空气中的角度大，所以界面左侧应是玻璃。 答案：玻璃 （三）平面镜成像做图 把握要点：平面镜成像的实质及平面镜成像的特点。 例1. 如图所示，S 是一点光源，试作出反射光过点A 的 光线。 分析：首先S 点是光源所在位置，可以依据平面镜成 像特点确定S 点的像S ’点的位置，由于平面镜成像的实 质是光的反射，因此A 必定在反射光线上。A 与S ’在一条直 线上连接AS ’，即可获得答案。 答案：如图所示： 拓展： 如图所示是由发光点S 发出的光线经平面镜反射后的两条反射光线，请在图中确定发光点S 的位置 分析：依据平面镜成像原理及成像特点。首先反向延长两条光线交于S ’点，S ’即为S 的像点。 答案：如图所示： 【模拟试题】 1、一束太阳光与水平面成60°角射入井中，要利用平面镜将阳光沿竖直方向照亮井底，平面镜与水平面的夹角应为__75_____。 2、如图水平桌面上有一个小球向镜面滚去，要使平面镜中的像沿竖直方向下落，则镜面与桌面的夹角α＝____45__。 3、 潜在水中的人看岸上的物体比实际的物体升高了 还是变矮了？作图说明。 4、在图中S 为一光源，要使它发出的光线经镜面反射后通过P 点，试做出光路图。答案见中图 A S
光的反射学作图题练习题
光的反射学作图题练习题 1. 完成下列光路图并标注出入射角、反射角 2,在图9中标出反射角的度数。 3．如图7所示，一细束光线照射到平面镜上，根据反射定律画出这束光线经平面镜反射后的光线． 光的反射学作图题练习题 1. 完成下列光路图并标注出入射角、反射角 2,在图9中标出反射角的度数。 3．如图7所示，一细束光线照射到平面镜上，根据反射定律画出这束光线经平面镜反射后的光线．4. 如图8所示，AO是入射光线，O为入射点，在图中画出AO的反射光线OB，并标出反射角（在反 射角内标上β）。 .如图9所示，水平方向的光线与镜面成45°角射在平面镜上，请在图中画出反射光线并标出反射角的大小． 4. 如图8所示，AO是入射光线，O为入射点，在图中画出AO的反射光线OB，并标出反射角（在反 射角内标上β）。 5.如图9所示，水平方向的光线与镜面成45°角射在平面镜上，请在图中画出反射光线并标出反射角的大小． 图 9 图9 O 图8 O 图8
6．在图5中，画出反射光线佃的入射光线AO，并标出入射角及其大小。 7．在图15中画出入射光线AO经平面镜反射后的光线。 6．在图5中，画出反射光线佃的入射光线AO，并标出入射角及其大小。 7．在图15中画出入射光线AO经平面镜反射后的光线。8．自行车的“尾灯”是由许多很小的角反射器组成的. 角反射器其实就是两个相互垂直的平面镜，如图14所示. 请在图上准确画出所给入射光线经两平面镜反射的反射光线. 8．自行车的“尾灯”是由许多很小的角反射器组成的. 角反射器其实就是两个相互垂直的平面镜，如图14所示. 请在图上准确画出所给入射光线经两平面镜反射的反射光线. 图 15 图15 图14 图14
光的反射作图练习题
B A C a b a b 作图题 1、如图所示，考古人员需要对一口古井进行清理，为了解决照明问题，请你帮他们把太阳光反射到井里，并能垂直照亮井底。 2、一束光与平面镜成45°角射到平面镜上，请根据光的反射定律画出它的反射光线，并标明反射角的大小。 3、如图所示，两面平面镜互相垂直，一束光线斜射到平面镜上，请在图乙中完成光路图。 4、如图所示，a 为入射光线，b 为反射光线，它们均由 同一个点 光源发出，请找到这个点光源的位置，并完成光路图。 5、请画出看见发光点S 的像的范围。 6、太阳光线与水平面成30°角，若要用镜子将太阳光线反射到竖直的深井里，镜面应 与水平 成多大角度（计算）请在图中画出其光路图。 7、 如图所示，作出物体ABC 在平面镜 中成的像A ′B ′C ′。 8、小聪通过一平面镜看到小猫要偷吃 小鱼。图中画出了入射光线和反射光 线，但未标出光的传播方向。请你在图中用箭头标出小聪看到小猫偷鱼吃时的光的传播方向，并根据光的反射规律画平面镜 9. 如图所示，a 、b 两条光线是由平面镜前某一发光点S 射出的光线经过镜面反射后的情况。 请在图中作出S 的位置，并补画出对应的入射光线。 10.如图所示，平面镜MN 前有一个发光点S ，S 1是它在镜中所成的像。当平面镜转过一个角度后，像的位置为S 2，试作出平面镜的新位置M ′N ′。 11．如图，A`为A 在平面镜中的像，AB 为从A 点射出的一条入射光线。请作出对应的 反射光线。 12．如图，从S 点发出的光线经镜面反射恰好射中P 点，请作出入射光线和反射光线。
13、如图所示，物体AB上的B点在平面镜里所成的像点为B＇，在图中画出平面镜的位置和物体AB在平面镜中的像A＇B＇． 14、如图所示，MN为平面镜（镜面向下且足够大），放置于地面上方并与地面平行。P为不透光的长方形物体，S 为点光源。试画图作出P右侧能被S 照亮的范围。 15、潜水艇下潜后，艇内人员可以用潜望镜来观察水面上的情况。潜望镜的主要光学元件是二块平面镜。在图中画出入射光线人经潜望镜进人人眼的光路图。 16、根据平面镜成像特点画出镜中的像（对 17、在图6中做出人看到球的光路图。 18、小明的乒乓球掉到沙发下，小明同学借助平面镜反射灯光找到了乒乓球。图中已标示了入射光线与反射光线等，请在图中适当位置画出平面镜，并计算镜面与水平方向的夹角大小。
光的反射作图题
光的反射作图题 This model paper was revised by the Standardization Office on December 10, 2020
一．光的反射定律作图训练 一．知识链接： 1.光的反射的几个要素：一点，两角，三线。 （1）入射光线AO （2）入射点O （3）法线定义：_________________________________ （4）反射光线OB （5）入射角定义：_______________________________ （6）反射角定义：_______________________________ 2.光的反射定律： （1）(三线共面)：______________________________________（2）（两线分居）：_____________________________________（3）（两角相等）：_____________________________________注意：
（1）当光线垂直于反射面入射时会被____的反射回去！此时反射角____入射角 ______00 （2）法线与反射面相互________ （3）法线是反射光线与入射光线夹角的角________________ 3. 平面镜成像的特点 (1)像与物的大小________。 (2)像与物到平面镜的距离________。 (3)像与物的连线与镜面________且________。 (4)平面镜所成的像是________像。 二．合作探究: 1.如图所示，我们能看见不发光的物体，是因为物体反射的光进入了我们的眼睛。请根据光的反射定律在图乙中画出通过A点的反射光线、入射光线和法线。 2.如图所示，考古人员需要对一口古井进行清理，为了解决照明问题，请你帮他们把太阳光反射到井里，并能垂直照亮井底 3.如图所示，平面镜前有一点S，从S发出的光线经平面镜反射后经过A点，请作出光路图。

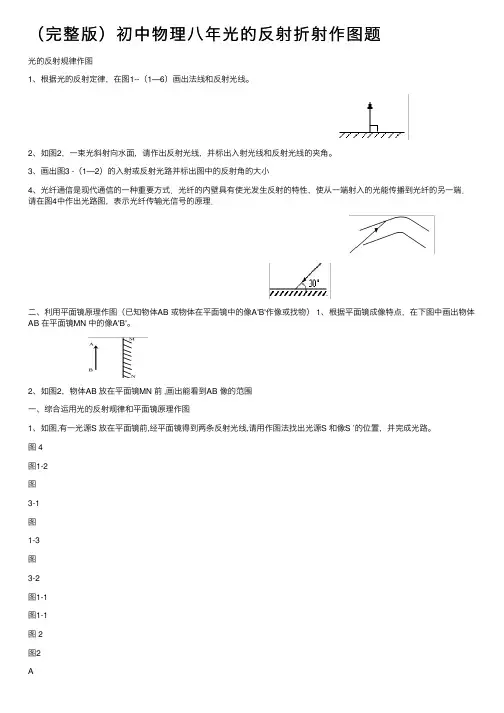

(完整版)初中物理八年光的反射折射作图题
