水泵与水泵站课程设计计算说明书..
《水泵与水泵站》
课程设计说明与计算说明书
学院：水利电力学院
专业班级：农业水利水电工程2010 级
指导教师：孙新建
学生姓名：李力
学号： 1000305018
日期： 2013年12月10日
目录
绪论 (2)
《水泵与水泵站》课程设计说明书 (2)
设计原始资料，设计标准概要 (2)
设计流程 (3)
水泵机组的初步选择 (4)
管道水利计算 (9)
泵房设计 (11)
工艺高程设计 (14)
其他设计 (15)
水泵房安装高度 (17)
参考文献 (18)
设计说明书

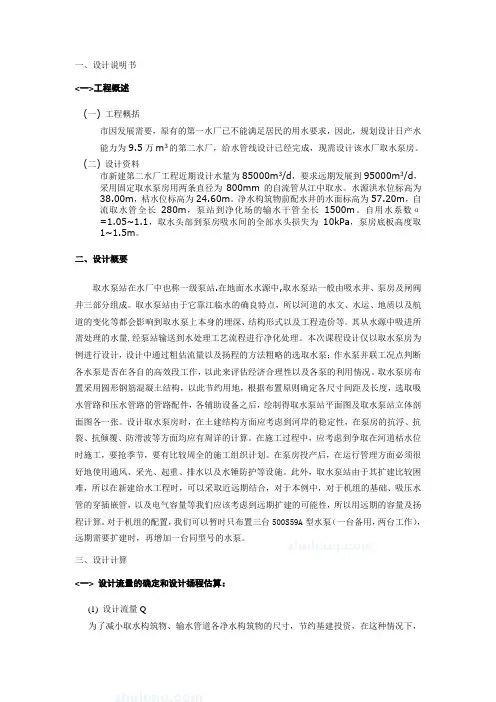

一、设计原始资料，设计概要，设计标准
1、设计资料
(一) 工程概括
市因发展需要，原有的第一水厂已不能满足居民的用水要求，因此，规划设计日产水能力为9.5万m3的第二水厂，给水管线设计已经完成，现需设计该水厂取水泵房。
(二) 设计资料
市新建第二水厂工程近期设计水量为85000m3/d，要求远期发展到95000m3/d，采用固定取水泵房用两条直径为800mm的自流管从江中取水。水源洪水位标高为38.00m，枯水位标高为24.60m。净水构筑物前配水井的水面标高为57.20m，自流取水管全长280m，泵站到净化场的输水干管全长1500m。自用水系数α=1.05~1.1，取水头部到泵房吸水间的全部水头损失为10kPa，泵房底板高度取1~1.5m。
2、设计概要
取水泵站在水厂中也称一级泵站.在地面水水源中,取水泵站一般由吸水井、泵房及闸阀井三部分组成。取水泵站由于它靠江临水的确良特点，所以河道的水文、水运、地质以及航道的变化等都会影响到取水泵上本身的埋深、结构形式以及工程造价等。其从水源中吸进所需处理的水量,经泵站输送到水处理工艺流程进行净化处理。本次课程设计仅以取水泵房为例进行设计，设计中通过粗估流量以及扬程的方法粗略的选取水泵；作水泵并联工况点判断各水泵是否在各自的高效段工作，以此来评估经济合理性以及各泵的利用情况。取水泵房布置采用圆形钢筋混凝土结构，以此节约用地，根据布置原则确定各尺寸间距及长度，选取吸水管路和压水管路的管路配件，各辅助设备之后，绘制得取水泵站平面图及取水泵站立体剖面图各一张。设计取水泵房时，在土建结构方面应考虑到河岸的稳定性，在泵房的抗浮、抗裂、抗倾覆、防滑波等方面均应有周详的计算。在施工过程中，应考虑到争取在河道枯水位时施工，要抢季节，要有比较周全的施工
组织计划。在泵房投产后，在运行管理方面必须很好地使用通风、采光、起重、排水以及水锤防护等设施。此外，取水泵站由于其扩建比较困难，所以在新建给水工程时，可以采取近远期结合，对于本例中，对于机组的基础、吸压水管的穿插嵌管，以及电气容量等我们应该考虑到远期扩建的可能性，所以用远期的容量及扬程计算。对于机组的配置，我们可以暂时只布置三台500S59A型水泵（一台备用，两台工作），远期需要扩建时，再增加一台同型号的水泵。
3、设计标准
1.贯彻执行国家有关环境保护的政策，按照国家颁布的有关法规，规范及标准设计
2.充分利用已有的工程条件，使新建部分与已有工程紧密衔接。
3.根据设计要求，选用工艺技术先进，处理效果好，操作管理简单，运行稳定可靠，占地面积少，工程投资省和运行费用低的方案。
4.选用性能可靠，效果好，能耗低的国内先进设备。
5.设计充分考虑第二次污染的防治，力求噪声低，基本无异味，不影响周围环境。
6.自动化控制程度高，降低劳动强度。
二、设计流程
1、确定设计流量和扬程。
2、近期选择三台500S59A型泵，两台工作一台备用，单泵工况点为（1980，44.5），满足近期工况的要求。
远期增加一台500S59A型泵，三台工作一台备用。远期三台水泵并联时单泵工况点为(1860,50.06),此时三台泵均工作在高效段工作。
3、设计机组的基础。
4、根据流量计算水泵吸水管和压水管的直径。采用DN450×6钢管，则V=2.34 m/s，i=16.2‰
5、根据当地的地形，流量以及水泵特点，布置机组和管道。详细布图以及尺寸见图。
6、精选水泵和电动机。计算出吸水管和泵站范围内压水管中的水头损失，然后求出泵站的扬程。发现初选的水泵合适。
7、确定泵房建筑高度。泵房和建筑高度，取决于泵的安装高度以及起重设
备的型号。
8、初步规划泵站总平面。机组的平面布置确定以后，泵房（机器间）的最小长度L也就确定，配件的型号、大小尺寸，按规定将水泵机组的基础和吸水，压水管道上的管配件、闸阀、止加阀等画在册一张图上，逐一标出尺寸，集资相加，就可以得机组间的最小宽度。L确定后，再考虑到维修场地等因素，便可最后确定泵站机器间的平面尺寸大小。泵站的总两面布置包括变压器室、配电室、机器间、值班室等单元。
总现面的布置的原则：运行管理安全可靠，检修及运输方便，经济合理，并且考虑到有发展余地。
配电室内高有各种受配电柜，因此应便于电源进线，且应紧靠机给，以节省电线，便于操作。配电室与机器间应能通视，否则，应分别安装登记表及按钮（切断装置），以便当发生故障时，在两个房间内，均能及时切断主电路。
值班室与机器间及配电室应相通，而且一定要靠近机器间，且能很好的通视。
修理间的布置应便于重物（如设备）的内部吊动及向外运输，因此，往往在修理间的外墙上开有大门。
三、水泵机组的初步选择
(1) 管道特性曲线的绘制
管道特性曲线的方程为
+∑h=H ST+SQ2
H=H
ST
——最高时水泵的净扬程，m;
式中 H
ST
∑h———水头损失总数，m;
S——沿程摩阻与局部阻力之和的系数；
Q——最高时水泵流量，m3/s
H
=33.60m ,把Q=4156.25m3/h,H=44.41m,代入上式得:S=8.10 ST
+8.10Q2=33.60+8.10Q2
所以管路特性曲线即为:H= H
ST
可由此方程绘制出管路特性曲线,见图1
(2）水泵选择
选泵的主要依据：流量、扬程以及其变化规律
①大小兼顾，调配灵活
②型号整齐，互为备用
③合理地用尽各水泵的高效段
④要近远期相结合。“小泵大基础”
⑤大中型泵站需作选泵方案比较。
根据上述选泵要点以及离心泵性能曲线型谱图(图2)和选泵参考书综合考虑初步拟定以下：
近期选择三台500S59A型泵，两台工作一台备用，单泵工况点为（1980，44.5），满足近期工况的要求。
远期增加一台500S59A型泵，三台工作一台备用。远期三台水泵并联时单泵工况点为(1860,50.06),此时三台泵均工作在高效段工作。
40.00
30.00
图1 水泵并联工况点的求解图
500S59A型泵基本参数
图2 离心泵性能曲线图
(3) 水泵参数
500S59A 型单能双吸式离心式水泵性能参数如下：
流量Q=1500～2170m 3/s ，扬程H=57～39m ，转数n=970r/min,泵轴额定功率：N=333kW ，电动机型号为Y400-54-6型异步电动机，配电机功率为400 kw ，效率为72%～74%，气蚀余量：Hs=6m
表2 500S59A 型水泵外型尺寸（不带底座）（单位：m ）
表3 进口法兰尺寸 表4 出口法兰尺寸
500S59A 型泵工作曲线图
500S59A型泵安装尺寸
四、管道水力计算
吸水管路的设计
(1) 流量Q
Q1=
325 .
4156
=1385.52 m3/h = 0.385 m3/s
(2)吸水管路的要求
①不漏气管材及接逢②不积气管路安装
③不吸气吸水管进口位置
④设计流速：管径小于250㎜时，V取1.0～1.2 m/s
管径等于或大于250㎜时，V取1.2～1.6 m/s (3) 吸水管路直径
采用DN600×8钢管，则V=1.32m/s ，i=3.56‰
(4) 吸水管路的管件布置
<1>喇叭口设计
喇叭口扩大直径 D≥(1.3～1.5)d=1.4×600=840㎜取800㎜
喇叭口高度 4（D-DN）=4×（800-600）=800㎜
喇叭口距墙壁的距离 a>(0.75～1.0)D 取a=0.9×800=720㎜取700㎜喇叭口距室底的距离 h
1
≥(0.6～0.8)D=0.75×800=1200㎜
喇叭口之间距离 l
1
≥（1.5～2.0）D=1.5×800=1200㎜喇叭口淹没深度 h2≥（1.0～1.25）D=1.25×800=1200㎜
喇叭口中心线与后墙的距离C=（0.8～1.0）D=0。9×800=720 取700㎜
喇叭口与进水室的距离 l≥3D=2400 ㎜
<2.>手动闸阀采用Z45T—10正齿轮转动暗杆楔式闸阀，其规格为：
500S59A： DM=700㎜，L=660㎜
〈3〉偏心渐缩管为了防止吸水管积有空气，所以采用偏心渐缩管，查表得：500S59A： DN700 500，L=600㎜,ζ=0.20
<4>90°弯头
500S59A: DN600, T=700㎜, ζ=1.06
压水管路的设计
(1) 流量Q
Q1=
325 .
4156
=1385.52 m3/h = 0.385 m3/s
(2)压水管路要求
①要求坚固而不漏水,通常采用钢管,并尽量焊接口,为便于拆装与检修,在
适当地点可高法兰接口。为了防止不倒流，应在泵压水管路上设置止回阀。
②压水管的设计流速：管径小于250㎜时，为1.5～2.0 m/s
管径等于或大于250㎜时，为2.0～2.5 m/s
③压水管的选取
采用DN450×6钢管，则V=2.34 m/s，i=16.2‰
(3)、压水管路配件
①止回阀采用HH44－10微阻缓闭式止回阀，其规格为
500S59A： DN600，L=1180㎜，ζ=0.39
②电动闸阀采用Z945T－10电动暗杆楔式闸阀，其规格为：
500S59A： DN600, L=600㎜,W=1018 kg , ζ=0.06
③手动闸阀设置在水管路上的常开阀门，采用Z45T－25暗杆闸阀，其
规格为：
500S59A： DN600,L=600㎜,W=1540 kg , ζ=0.06
④同心渐扩管压水管路上的渐扩管规格如下：
500S59A，DN500 600, L=600㎜, ζ=0.11
⑤设在联络管上的渐扩管规格:
DN600 800,L=800㎜, ζ=0.34
DN500 800,L=800㎜. ζ=0.31
⑥三通管
DN500 800,L=1200, ζ=0.78
五、泵房设计
1)基础尺寸确定
机组基础的作用是支撑和固定机组，便其运行不致发生剧烈震动，更不允许产生基础沉陷。因此对基础的要求如下：
a)坚实牢固，除能承受机组的静荷载外，还能承受机械振动荷载。
b)要浇在较坚实的地基上，不宜浇在松软的地基或新填土上，以免
发生基础下沉或不均匀沉陷。
结合以上要点及所选泵的类型，本次设计选用混凝土块式基础。由于所选泵均不带底座，所以基础尺寸的确定如下：
基础长：L=水泵地脚螺钉间距（长度方向）+（400～500）
基础宽：B=水泵地脚螺钉间距（宽方向）+（400～500）
基础高：H=（2.5～4.0）×（W
水泵+W
电机
）/(Lβρ)
因此，500S59A型泵：
L=B+L2+L3+（400～500）=1000+1167+580+453=3200㎜
B=A+450=710+450〈B+450=1250 取1250㎜
H=3.0×（3000+2235）÷（3.2×1.25×2400）=1630 取1700㎜
电机基础高H
=1700+800-400=2100 ㎜
2) 基础布置
基础布置情况见取水泵站祥图。
泵机组布置原则：在不妨碍操作和维修的需要下，尽量减少泵房建筑面积的大小，以节约成本。
<1>机组的排列方式
采用机组横向排列方式，这种布置的优点是：布置紧凑，泵房跨度小，适用于双吸式泵，不仅管路布置简单，且水力条件好。同时因各机组轴线在同一直线上，便于选择起重设备。
<2>机组与管道布置
本取水泵房采用圆形钢筋混凝土结构，此类泵房平面面积相对较小，可以减少工程造价。为了尽可能地充分利用泵房内的面积将四台机组交错并列成两排，两台为正常转向，两台为反向转向，在订货时应予以说明。每台泵有单独的吸水管、压水管引出泵房后两两连接起来。对于房内机组的配置，我们可以采用近期购买安装三台500S59A型水泵，两台工作，一台备用。远期需扩建时，再添加一台500S59A 型水泵，三台工作，一台备用。
水泵机组采用单排顺列式布置。
水泵机组的布置应保证供水安全可靠，管道布置简短，安装与维护方便，机
组排列整齐，起重设备简单，并应留有扩建余地。采用横向排列布置，便于吸、
压管路直进直出布置，减少水力损失，同时也可简化起吊设备。
为了保证泵站机组的工作可靠，运行安全和管理方便，在布置机组时，应按照以
下规定：
1.泵房大门口要有足够的面积。要能容纳最大设备，并由检修操作余地。一
般要求管道外壁与墙面的净距为最大设备的宽度加1米，但不得小于2.0米。
2.净距应按管道配件的安装要求确定。一般水泵出水侧为泵房操作主通道，
因此，不宜小于3.0米。
3.进水侧水泵基础与墙壁的净距也应据管道配件的安装学要确定，但不宜小
于1.0米。
4.配电设备与电机之间的净距原则上为电机轴长假0.5米，但距低压配电设备
不小于1.5米；距高压配电设备不小于2.5米。
5.水泵基础之间的净距应满足水泵或电机检修要求，对于非中开式水泵一般为水泵轴长（或电机转子长）加0.5米。如果电机或水泵突出基础，则水泵之间净距表示突出部分的净距。
<3>水泵间平面尺寸的确定
水泵机组采用四台交错并列布置成两排,泵房采用圆形钢筋混凝土结构。
横向排列各个部分尺寸应满足下列要求：
①D1:进水侧泵与墙壁的净距D1≥1000，取D1=1200㎜
②B1:出水侧泵基础与墙壁的净距B1≥3000,取B1=3000㎜
③A1:泵凸出部分到墙壁的净距A1=最大设备宽度+0.5m=1250+1000=2250㎜取2700㎜
④C1:电机凸出部分与配电设备的净距C1=电机轴长+0.5m。所以C1=1860+500=2360㎜但是,低压配电设备应C1≥1.5m;高压配电设备应C1≥2m,C1取2360㎜应该是满足的。
⑤E1:泵基础之间的净E1值与C1要求相同,即E1=C1=2360㎜ ⑥B:管与管之间的净距 B ≥0.7m
⑦F :管外壁与机组突出部分的距离 对于功率大于50KW 的电机，F 要求大于1000㎜，取F=1225㎜
⑧A2:泵及电机突出部分长度 A2=200～250㎜ ⑨D1:压水管路管径 D1=450㎜ ⑩L:机组基础长度 L=3200㎜
所以，可得R=B1+F+2
1
D1+L+21E1=3000+225+1225+3200+1350=9000㎜
六、工艺高程设计
泵轴安装高度∑--=s s ss h g
v H H 22
式中H S ——吸水管中水头损失；
V 12/2g ——安装真空表处的水头损失； Hss ——泵轴安装高度；
查得水泵吸水管路阻力系数101.=ξ0（喇叭口局部阻力系数）；60
.02=ξ（90度弯头局部阻力系数）；01.03
=ξ
（阀门局部阻力系数）；18.04=ξ（偏心
减缩管局部阻力系数）；105.=ξ（三通）；2104.=ξ（同心渐扩管局部阻力系数）；
1104.=ξ（同心渐扩管局部阻力系数）；204.=ξ（偏心减缩管局部阻力系数）。
经计算m .h s 10=∑，但考虑长期运行后，水泵性能下降和管路阻力增加等，所以取m h s 1=∑。
m h g
v H H s s
ss 21.2181.9230.13.322
2=-?-=--=∑。
泵轴标高＝吸水井最低水位+Hss ＝49.39+2.21=51.6m ，
基础顶面标高＝泵轴标高-泵轴至基础顶面高度＝51.6-0.62＝50.98m 。 泵房地面标高＝基础顶面标高-0.20＝50.98-0.25=0.78m 。
七、其他设计
1.引水设备
选用真空泵作为引水设备，其特点是水泵引水快，运行可靠，易于实现自动化控制，真空泵的排气量计算：
Q v =
)
()(H H H w w SS a a S p T k -+
式中 Q v ———真空泵排气量，单位为m 3/min;
W p ———泵站内最大一台水泵泵壳内的空气容积，相当于泵吸入口到出水闸阀 的距离乘以吸入口面积，单位为m 3
; k ———漏气系数，取k=1.05;
W s ——— 吸水井最低水位算起到吸水管中空气容积，单位为m 3; H a ——— 大气压的水柱高度，取10.33m; H ss ——— 离心泵安装高度，单位为m; T ——— 水泵充水时间，取5 min 。 350S125A 型水泵的各部分参数：
W p =4π
×0.332×1.21=0.10㎡ Ws=4π
×0.442×(1.08+1.21)=0.34㎡
则 Q v =
)
18.233.10(533
.10)34.010.0(05.1-??+?=0.12m 3/h
最大真空值：
H smax =H ss ×101000/10.33=2.21×101000/10.33=21607.94pa 因此选择2台SZB —8型水环真空泵（一台备用），其性能如下：
抽气量1.36 m 3/min,极限真空度-88.5Kpa,耗水量10 L/min ，重量W=140kg,配套
电机:Y112M-4，功率4Kw ，转速n=1450 r/min.
6—9 SZ-2型真空泵外形尺寸（带底座）：（单位：mm ）
基础尺寸：
基础长度=809+（150～200）=809+200=1009，取1000㎜ 基础宽度=445+155=600㎜
基础高=82+（150～200）=82+200=282㎜，取300㎜
2、计量设备的选择
在压水管上设超声波流量计，选取SP-1型超声波流量计2台，安装在泵房外输水干管上，距离泵房7m 。
在压水管上设压力表，型号为Y －60Z ，测量范围为0.0～1.0MPa 。在吸水管上设真空表，型号为Z －60Z ，测量范围为0～760mmHg 。 3、起重设备的选择
选取单梁悬挂式起重机SDQ-2，起重量2t,跨度5.5～8.0m ，起升高度3.0～10.0m 。 根据起重机的要求计算确定泵房净高度12m 。 4、排水设备
设潜水排污泵2台，一用一备，设集水坑一个，容积为2.0×1.0×1.5＝3.0m 3 选取50QW15-7-0.75型潜水排污泵，其参数为：
s /15L Q =；m H 10=；min /1440r n =；kW N 0.4=；
5.消防
在泵站中泵选好后，还必须按照发生火灾是的供水情况，校核泵站的流量和扬程是否满足消防是的要求。
一般給水泵站校核有消防校核和事故校核等情况。而小区加压泵站和高层建筑給水泵站是单设消防泵房，不存在消防校核问题，因而消防校核、转输校核和
事故校核为管网系统问题。
就消防用水来说，一级泵站的任务只是在规定的时间内向清水池中补充必要的消防储备用水。由于供水强度小，一般可以不另设专用的消防泵，而是在补充消防储备用水时间内，开动备用泵以加强泵站的工作。
八、水泵房安装高度
(1) 水泵安装高度
H
ss =
g
Pa
ρ
－H
sv
－∑
hs
－h
va
式中 H
ss
——安装高度,泵轴至最低水位的几何高度；
P
a
——水面上的绝对大气压；
H
sv
——水泵的气蚀余量；
∑
hs
——吸水管路总水头损失；
h
va
——实际水温下的饱和蒸汽压力。
500S59A: H
ss =
10
10
4
5
0.1
01
.1
?
?
－6－0.51－0.43=3.16 m
吸水间最低水位=24.60-280×4.25‰=23.41 m
泵轴标高=吸水间最低水位+Hss=23.41+3.26=26.67m （2）泵房中各标高确定
①泵房内底地面标高=泵轴标高－h
1
－0.4
=26.67－1.3－0.4
=24.97m（0.4为基础突出地面高）
②水泵基础顶标高=泵轴标高+H
1
=26.67+0.5=27.17m
③水泵基础底标高=26.67－0.8=25.87m
④电机基础顶标高=27.17+1.2=28.37m
⑤水泵进水口中心标高=泵轴标高－ H
2
=26.67－0.37=26.30m
⑥水泵出水口中心标高=泵轴标高- H
4
=26.67－0.47=26.20m
⑦地下部分筒体高度=室外地面高度－泵房内底标高
=34.60-24.97=9.63 m
泵房筒体高度=操作平台标高－泵房内底标高
=（洪水位标高+1m浪高）－泵房内底标高
=（38.00+1）-24.97
=14.03m
⑧泵房上层建筑高度
根据起吊高度和采光，通风要求，从操作平台到房顶楼板间距离设计为
操作平台标高=洪水位标高+1m浪高
=38.00+1=39.00m
⑨泵房顶标高=操作平台标高+泵房地上部分高度
=39.00+5.8=44.80m
⑩总的筒体高度=泵房顶标高－泵房内底标高
=44.80－24.97=19.83m
参考文献
1、上海市政工程设计研究院士.给水排水设计手册（第一、三册）.第二版.
中国建筑工业出版社，2003
2、张景成，张立秋.水泵及水泵站.第三版.哈尔滨工业大学出版社，2010
3、李亚峰.水泵及泵站设计计算.第一版.机械工业出版社，2009
4、刘慧.给水排水管材实用手册.第一版.化学工业出版社，2005。
机械设计基础课程设计计算说明书模版.
机械设计基础课程设计 计算说明书 题目: 一级齿轮减速器设计 学院：生物科学与工程学院 班级：10级生物工程2班 设计者：詹舒瑶 学号：201030740755 指导教师：陈东 2013年 1 月16 日
目录 一、设计任务书……………………………………………………………………………… 1.1 机械课程设计的目的………………………………………………………………… 1.2 设计题目……………………………………………………………………………… 1.3 设计要求……………………………………………………………………………… 1.4 原始数据……………………………………………………………………………… 1.5 设计内容……………………………………………………………………………… 二、传动装置的总体设计…………………………………………………………………… 2.1 传动方案……………………………………………………………………………… 2.2 电动机选择类型、功率与转速……………………………………………………… 2.3 确定传动装置总传动比及其分配………………………………………………… 2.4 计算传动装置各级传动功率、转速与转矩……………………………………… 三、传动零件的设计计算…………………………………………………………………… 3.1 V带传动设计…………………………………………………………………………… 3.1.1计算功率…………………………………………………………………………… 3.1.2带型选择…………………………………………………………………………… 3.1.3带轮设计…………………………………………………………………………… 3.1.4验算带速…………………………………………………………………………… 3.1.5确定V带的传动中心距和基准长度……………………………………………… 3.1.6包角及其验算……………………………………………………………………… 3.1.7带根数……………………………………………………………………………… 3.1.8预紧力计算………………………………………………………………………… 3.1.9压轴力计算………………………………………………………………………… 3.1.10带轮的结构………………………………………………………………………… 3.2齿轮传动设计…………………………………………………………………………… 3.2.1选择齿轮类型、材料、精度及参数……………………………………………… 3.2.2按齿面接触疲劳强度或齿根弯曲疲劳强度设计………………………………… 3.2.3按齿根弯曲疲劳强度或齿面接触疲劳强度校核………………………………… 3.2.4齿轮传动的几何尺寸计算………………………………………………………… 四、铸造减速器箱体的主要结构尺寸……………………………………………………… 五、轴的设计………………………………………………………………………………… 5.1高速轴设计……………………………………………………………………………… 5.1.1选择轴的材料……………………………………………………………………… 5.1.2初步估算轴的最小直径…………………………………………………………… 5.1.3轴的机构设计，初定轴径及轴向尺寸…………………………………………… 5.2低速轴设计……………………………………………………………………………… 5.2.1选择轴的材料……………………………………………………………………… 5.2.2初步估算轴的最小直径…………………………………………………………… 5.2.3轴的机构设计，初定轴径及轴向尺寸…………………………………………… 5.3校核轴的强度…………………………………………………………………………… 5.3.1求支反力、弯矩、扭矩计算……………………………………………………… 5.3.2绘制弯矩、扭矩图………………………………………………………………… 5.3.3按弯扭合成校核高速轴的强度……………………………………………………
水电站课程设计报告
1．课程设计目的 水电站厂房课程设计是《水电站》课程的重要教学环节之一，通过水电站厂房设计可以进一步巩固和加深厂房部分的理论知识，培养学生运用理论知识解决实际问题的能力，提高学生制图和使用技术资料的能力。为今后从事水电站厂房设计打下基础。 2．课程设计题目描述和要求 2.1工程基本概况 本电站是一座引水式径流开发的水电站。 拦河坝的坝型为5.5米高的砌石滚水坝，在河流右岸开挖一条356米长的引水渠道，获得平均静水头57.0米，最小水头50m，最大水头65m。电站设计引用流量7.2立方米每秒，渠道采用梯形断面，边坡为1：1，底宽3.5米，水深1.8米，纵坡1：2500，糙率0.275，渠内流速按0.755米每秒设计，渠道超高0.5米。在渠末建一压力前池，按地形和地质条件，将前池布置成略呈曲线形。池底纵坡为1：10。通过计算得压力前池有效容积约320立方米。大约可以满足一台机组启动运行三分钟以上，压力前池内设有工作闸门、拦污栅、沉砂池和溢水堰等。 本电站采用两根直径1.2米的主压力钢管，钢管由压力前池引出直至下镇墩各长约110米，在厂房前的下镇墩内经分叉引入四台机组，支管直径经计算采用直径0.9米。钢管露天敷设，支墩采用混凝土支墩。支承包角120度，电站厂房采用地面式厂房。 2.2设计条件及数据 1.厂区地形和地质条件： 水电站厂址及附近经地质工作后，认为山坡坡度约30度左右，下部较缓。沿山坡为坡积粘土和崩积滚石覆盖，厚度约1.5米。并夹有风化未透的碎块石，山脚可能较厚，估计深度约2～2.5米。以下为强风化和半风化石英班岩，厂房基础开挖至设计高程可能有弱风化岩石，作为小型水电站的厂址地质条件还是可以的。 2.水电站尾水位： 厂址一般水位12.0米。 厂址调查洪水痕迹水位18.42米。 3.对外交通： 厂房主要对外交通道为河流右岸的简易公路，然后进入国家主要交通道。4.地震烈度： 本地区地震烈度为六度，故设计时不考虑地震影响。
水泵及水泵站课程设计心得【模版】
水泵及水泵站课程设计 1基本设计资料 1.1 基本情况 本区地势较高，历年旱情比较严重，粮食产量低。根据规划，拟从附近河流扬水灌溉该区的10万亩农田，使之达到高产稳产的目的。 机电扬水灌区内主要作物有小麦、玉米、谷子和棉花等。灌区缺少灌溉制度，现参考附近老灌区的灌水经验，拟定出本灌区灌溉保证率为75%的灌溉制度。其设计灌水率如表1所示。 1.2地质及水文地质资料 根据可能选择的站址，布置6个钻孔。由地质柱状图明显的看出，3米以内表土主要是粘壤土，经土工试验，得到的有关物理指标为粘壤土的内摩擦角φ=35°，承载力为220kN/m2。 站址附近的地下水位多年平均在202.2m左右（系黄海高程）。 1.3气象资料 夏季多年平均旬最高气温34℃，春、秋季干旱少雨，年平均降雨量为524mm，降雨年内分配极不均匀，每年7、8、9月的降雨量占全年降雨量的80％以上。年平均无霜期为200天左右，多年平均最低气温为-8℃，最大冻土深度为o.44m。平均年地面温度为15℃，平均年日照时数为2600.4h。累积年平均辐射总量为527.4l kJ／cm，平均日照百分率为59 ％。热量和积温都比较丰富，能满足一年两熟作物生长的需要。 1.4 水源 灌区南侧有一河流，是规划灌区的水源，其水量充沛。灌溉保证率为75 %时的河流月平均水位如表2所示。 达2l6.5m，夏季多年旬平均最高水温为20℃。 1.5其它 根据规划，为保证扬水后自流灌溉，出水池水位均不应低于234m。站址附近有8 kV高压电力线通过，已经有关部门批准，可供泵站使用。该地区劳动力充足，交通方便。除水泥、金属材料以及泵站建设中所需的特殊材料外，当地可提供砖、石、砂、瓦、木材等建筑用材。 根据机电设备的运行特性，每天按20h运行设计。
汽车设计课程设计--计算说明书..
汽车设计课程设计说明书 题目：曲柄连杆机构受力分析 设计者：侯舟波 指导教师：刘忠民吕永桂 2010 年 1 月18 日
一、课程设计要求 根据转速、缸内压力、曲柄连杆机构结构参数，计算发动机运转过程中曲柄连杆机构受力，完成计算报告，绘制曲柄连杆机构零件图。 1.1 计算要求 掌握连杆往复惯性质量与旋转离心质量折算方法； 掌握曲轴旋转离心质量折算方法； 掌握活塞运动速度一阶、二阶分量计算方法； 分析活塞侧向受力与往复惯性力及相应设计方案； 分析连杆力及相应设计方案； 采用C语言编写曲柄连杆机构受力分析计算程序； 完成曲柄连杆机构受力计算说明书。 1.2 画图要求 活塞侧向力随曲轴转角变化 连杆对曲轴推力随曲轴转角变化 连杆轴承受力随曲轴转角变化 主轴承受力随曲轴转角变化 活塞、连杆、曲轴零件图（任选其中两个） 二、计算参数 2.1 曲轴转角及缸内压力参数 曲轴转速为7000 r/min，缸内压力曲线如图1所示。 图1 缸内压力曲线 2.2发动机参数 本计算过程中，对400汽油机进行运动和受力计算分析，发动机结构及运动参数如表1所示。
表1 发动机主要参数 参数 指标 发动机类型 汽油机 缸数 1 缸径D mm 91 冲程S mm 63 曲柄半径r mm 31.5 连杆长l mm 117 偏心距e mm 0 排量 mL 400 活塞组质量'm kg 0.425 连杆质量''m kg 0.46 曲轴旋转离心质量k m kg 0.231 标定功率及相应转速 kw/（r/min ） 17/7500 最高爆发压力 MPa 5～6MPa 三、计算内容和分析图 3.1 运动分析 3.1.1曲轴运动 近似认为曲轴作匀速转动，其转角，t t t n 3 7006070002602π ππα=?== s rad s rad dt d /04.733/3700≈== π αω 3.1.2活塞运动规律 图2 中心曲轴连杆机构简图
水电站课程设计
水电站课程设计——水轮机选型设计说明书 学校： 专业： 班级： 姓名： 学号： 指导老师：
第一节基本资料 (3) 第二节机组台数与单机容量的选择 (4) 第三节水轮机型号、装置方式、转轮直径、转速、及吸出高度与安装高程的确定 (5) 第四节水轮机运转特性曲线的绘制 (11) 第五节蜗壳设计 (13) 第六节尾水管设计 (16) 第七节发电机选择 (18) 第八节调速设备的选择 (19) 参考资料 (20)
第一节基本资料 一、水轮机选型设计的基本内容 水轮机选型设计包括以下基本内容： （1）根据水能规划推荐的电站总容量确定机组的台数和单机容量； （2）选择水轮机的型号及装置方式； （3）确定水轮机的轮转直径、额定出力、同步转速、安装高程等基本参数； （4）绘制水轮机的运转特性曲线； （5）确定蜗壳、尾水管的型式及它们的主要尺寸，以及估算水轮机的重量和价格；（6）选择调速设备； （7）结合水电站运行方式和水轮机的技术标准，拟定设备订购技术条件。 二、基本设计资料 某梯级开发电站，电站的主要任务是发电，并结合水库特性、地区要求可发挥水产养殖等综合效益。电站建成后投入东北主网，担任系统调峰、调相及少量的事故备用容量，同时兼向周边地区供电。该电站水库库容小不担任下游防洪任务。经比较分析，该电站坝型采用混凝土重力坝，厂房型式为河床式。经水工模型试验，采用消力戽消能型式。 经水能分析，该电站有关动能指标为： 水库调节性能日调节 保证出力 4万kw 装机容量 16万kw 多年平均发电量 44350 kwh 最大工作水头 39.0 m 加权平均水头 37.0 m 设计水头 37.0 m 最小工作水头 35.0 m 平均尾水位 202.0 m 设计尾水位 200.5 m 发电机效率 98.0%
水泵与水泵站课程设计的教学体会
水泵与水泵站课程设计的教学体会 摘要：水泵与水泵站课程设计是农业水利工程专业实践教学的重要组成部分，是学生对课程内容融会贯通，对所学知识加以实践应用的技能锻炼。指导教师应在水泵与水泵站课程设计的题目设置、过程指导、规范应用和成绩考核等方面进行深 一、水泵与水泵站课程设计的题目设置 水泵与水泵站课程设计目的是锻炼学生精确完成相关水力计算的能力，通过课程设计使学生能熟练掌握叶片泵的工作原理、基本性能和使用方法等理论知识的应用，能了解泵站辅助泵的工作原理和结构，了解泵站节能改造的一般手段，同时学生掌握泵站设计的一般方法步骤，掌握泵选型的原则，泵站机组布置的要求，工程
图纸制图标准以及泵站设计规范的一般要求，充分培养学生的基础知识应用能力和实践创新的创造能力。合理设置设计题目，有利于引导学生投入课程设计，是每位同学自发自觉地得到良好的实践训练，加深自己的设计水平和职业能力。 指导教师在进行水泵与水泵设计题目设置时，首先考虑学生的掌握程度，根据学生的学习情况，设置设计题目；同时结合专业发展应用情况，体现课程设计的深 二、在课程设计过程中弱化教师的指导作用 水泵与水泵站课程设计包括设计规划区的资料收集、水泵与泵站设计相关规范与标准、图纸规范绘制、设计说明书的撰写等内容，对学生来说是个比较复杂的系统工程。以给水泵站设计为例，学生设计工作包括：根据城区用水量确定泵站所供流量；根据地形图选择站址、供水池位置及吸、供水管线路，并作出线路图。选址
是要考虑洪、枯水位及河岸淹没区，作出站址附近河流横断面，标注水位；估算设计扬程、初选水泵型号及电机；根据水泵和电机安装尺寸及重量设计机组基础；选取吸水管和压水管；布置机组和管道，作出相应水池平面布置图；确定水泵安装高度，计算吸水管、压水管长，计算管路水头损失；精选水泵和电机，列出其特性表；根据水泵参数及管路特性和相对性能曲线图，校对泵站和水泵工况；选择泵站附属 在水泵与水泵站课程设计指导过程中，指导教师必须坚持“学生为主，以教师为辅”的指导思想，倡导师生的敞开式交流，弱化教师的过程指导。在课程设计之初，指导教师应积极调动学生设计的积极性和主动性，结合课程的讲解情况，围绕课程设计任务书内容，让学生学会如何自主调查收集资料，要收集哪些资料，从哪里收集到资料，在设计中如何利用收集到资料等，逐步培养学生在实践中发现问题、
机械课程设计计算说明书
机械课程设计 计算说明书 ——题目D4.机械厂装配车间输送带传动装置设计 机电工程学院机自11-8 班 设计者cqs 指导老师tdf 2014年1月15号 中国矿业大学
目录 第一章机械设计任务书 机械课程设计任务书 (2) 第二章机械课程设计第一阶段 2.1、确定传动技术方案 (3) 2.2、电动机选择 (4) 2.3、传动件的设计 (6) 第三章机械课程设计第二阶段 3.1装配草图设计第一阶段说明 (23) 3.2轴的设计及校核 (23) 3.3轴承的设计及校验 (28) 3.4键的设计及校验 (22) 第四章机械课程设计第三阶段 4.1、轴与齿轮的关系 (30) 4.2、端盖设计 (30) 4.3、箱体尺寸的设计 (32) 4.4、齿轮和轴承的润滑 (34) 第五章机械课程设计小结 机械课程设计小结 (34) 附1：参考文献
第一章机械设计课程设计任务书 题目D3.机械厂装配车间输送带传动装置设计 图1：设计带式运输机传动装置（简图如下） 一、设计要求 1、设计条件： 1）机器功用由输送带传送机器的零部件； 2）工作情况单向运输、轻度振动、环境温度不超过35℃； 3）运动要求输送带运动速度误差不超过5%； 4）使用寿命10年，每年350天，每天16小时； 5）检修周期一年小修；两年大修； 6）生产批量单件小批量生产； 7）生产厂型中型机械厂 2、设计任务 1）设计内容1、电动机选型；2、带传动设计；3、减速器设计；4、联轴器选型设计；5、其他。 2）设计工作量1、传动系统安装图1张；2、减速器装配图1张；3、零件图2张；4、设计计算说明书一份。 3、原始数据 主动滚筒扭矩（N·m）：800 主动滚筒速度（m/s）：0.9 主动滚筒直径（mm）：300
水电站课程设计
一、原始资料及设计条件 1、概述 1.1工程概况 某水电站位于沅水一级支流巫水下游峡谷河段，下距会同县若水乡镇2km，距洪江市15km。坝址下游2km有洪江～绥宁省级公路从若水乡镇经过，交通较为便利。 该工程初拟正常蓄水位191m，迥水至高椅坝址，库容0.0708亿m3，装机16MW，是一座以发电为主，兼有防洪、旅游等综合效益的水电工程，枢纽建筑物由溢流闸坝、重力式挡水坝、右岸引水发电隧洞和引水式厂房组成。 1.2. 工程等别和建筑物级别 本工程以发电为主，兼有防洪、旅游等综合效益。水库正常蓄水位191m时库容为0.0708亿m3，电站装机容量为16MW。 2、水文气象资料 2.1洪水 各频率洪峰流量详见下表1。 （1）下坝址水位～流量关系曲线详见下表2。 表3 上坝址水位～流量关系曲线表（高程系统：85黄海） （3）厂址水位～流量关系曲线详见下表4。 表4 厂址水位～流量关系曲线表（高程系统：85黄海）
多年平均含沙量：0.089kg/m3 多年平均输沙量：22.05万t 设计淤沙高程：169.0m 淤沙内摩擦角：100 淤沙浮容重：0.9t/m3 2.4气象 多年平均气温：16.6℃ 极端最高气温：39.1℃ 极端最低气温：-8.6℃ 多年平均水温：18.2℃ 历年最高气温：34.1℃ 历年最低气温： 2.1℃ 多年平均风速： 1.40m/s 历年最大风速：13.00m/s，风向：NE 水库吹程： 3.0km 最大积雪厚度：21cm 基本雪压：0.25KN/m3 3、工程地质与水文地质 3.1工程地质资料 （1）该工程区地震基本烈度小于Ⅵ度，不考虑地震荷载。 （2）基岩物理力学指标如下 上坝址 饱和抗压强度：20～30MPa 抗剪指标：f砼/岩=0.6～0.65 抗剪断指标：f′砼/岩=0.8～0.9 c′=0.7～0.8MPa 下坝址 饱和抗压强度：15～25MPa 抗剪指标：f砼/岩=0.6～0.62 抗剪断指标：f′砼/岩=0.7～0.8 c′=0.70MPa 3.2坝址工程地质条件 （1）上坝址工程地形、地质条件 上坝址位于河流弯曲段下游，流向2790，基本为“U”型横向河谷。河床基岩裸露，高程181～184m，河床宽136m，水深0.5～3.0m。坝轴线上游100～350m，河床深槽较发育，一般槽宽20～40m，槽深11～14.5。当蓄水位192m 时，河谷宽161m ，左岸冲沟较发育，坝轴线上、下游分别分布2# 及3# 冲沟，边坡具下陡上缓特征，高程227m以下坡角450，以上坡角250，山顶高程271m ；右岸地形较平顺，上游有一小冲沟分布，边坡较陡峻，坡角350～450，山顶高程292m。
【精选】污水泵站课程设计
污水泵站课程设计 说 明 书 专业：给水排水工程 班级：0803 姓名：卢纬平 学号：10 指导老师：高湘
目录 一.水泵的选择............................................... 二.工艺设计....................................................... 三.泵站内部平面布置及泵房平面尺寸................................................... 四.扬程校核................................................... 五.污水泵站的其它辅助设备................................................... 六.参考资料...................................................
污水泵站工艺设计 1.污水泵站设计资料 污水泵站纳污区服务人口（任选一种）5（10、15）万人，生活污水量定额为150 L/(人·d)。 进水管管底高程为393.00米，管径（任选一种）600（800、1000、1200）毫米。 泵站设格栅、集水池、吸水管、泵机组、出水管。 出水管提升后的水面高程为408.00米，经（任选一种）300（320、380、400、450）米管长至处理构筑物。 泵站选定位置不受附近河道洪水的淹没和冲刷，泵站地坪高程为400.00米。 地质条件为粘砂土，地下水位最高高程为397.50米，最低为396.20米，地下水无侵蚀性，土壤冰冻深度为0.7米。 2.设计内容 估算扬程、选择水泵、设计格栅间、设计集水池、设计吸水 管和压水管、扬程校核；泵站平面布置和剖面布置（包括机组布 置及辅助设施布置）。
水电站厂房课程设计任务说明书
水电站厂房课程设计说明书 张文奇 1.蜗壳的型式 电站设计水头H p=95.5m>40m （且>80m ），根据《水力机械》第二版第96页的蜗壳型式选择金属蜗壳。 2.蜗壳的主要参数 2.1金属蜗壳的断面形状为圆形。 2.2对于圆形断面金属蜗壳为了获得良好的水力性能一般采用蜗壳的包角为 0?=345°。 2.3根据《水力机械》第二版第99页图4-30查得，当设计水头为95.5m 时，蜗壳的进口断面的平均流速c V =7.5m/s ； 2.4己知水轮机的型号HL200-LJ-275，根据《水力机械》第二版附表5查得:1D =2750mm ，H=95.5m 时，蜗壳的座环内径b D =3650mm ，外径a D = 4550 mm ，所以蜗壳座环的内、外半径分别： 3. 金属蜗壳的水力计算 电站设计水头H P =95.5m ，进口平均流速c V =7.5m/s ，包角为0?=345°，每台机组过水能力：max Q =62.69m 3/s 。 3650 182522b b D r mm = ==4550 227522a a D r mm = = =
3.1对于蜗壳进口断面： 断面的面积： 断面的半径： 从轴中心线到蜗壳外缘的半径： 3.2对于中间任一断面： 设为从蜗壳鼻端起算至计算断面i 处的包角，则该计算断面处的 其中max Q =62.69m 3/s 。，c V =7.5m/s ，a r =2.275m 计算成果见表1： 2max 062.69345==8m 3603607.5C C C C Q Q F V V ???= =???max 1.6m ρ= ==max a max 2 2.2752 1.6 5.475R r m ρ=+=+?=i ?max 360i i Q Q ?= ? i ρ= a 2i i R r ρ=+
水泵与水泵站课程设计计算说明书..
《水泵与水泵站》 课程设计说明与计算说明书 学院：水利电力学院 专业班级：农业水利水电工程2010 级 指导教师：孙新建 学生姓名：李力 学号： 1000305018 日期： 2013年12月10日
目录 绪论 (2) 《水泵与水泵站》课程设计说明书 (2) 设计原始资料，设计标准概要 (2) 设计流程 (3) 水泵机组的初步选择 (4) 管道水利计算 (9) 泵房设计 (11) 工艺高程设计 (14) 其他设计 (15) 水泵房安装高度 (17) 参考文献 (18)
设计说明书 一、设计原始资料，设计概要，设计标准 1、设计资料 (一) 工程概括 市因发展需要，原有的第一水厂已不能满足居民的用水要求，因此，规划设计日产水能力为9.5万m3的第二水厂，给水管线设计已经完成，现需设计该水厂取水泵房。 (二) 设计资料 市新建第二水厂工程近期设计水量为85000m3/d，要求远期发展到95000m3/d，采用固定取水泵房用两条直径为800mm的自流管从江中取水。水源洪水位标高为38.00m，枯水位标高为24.60m。净水构筑物前配水井的水面标高为57.20m，自流取水管全长280m，泵站到净化场的输水干管全长1500m。自用水系数α=1.05~1.1，取水头部到泵房吸水间的全部水头损失为10kPa，泵房底板高度取1~1.5m。 2、设计概要 取水泵站在水厂中也称一级泵站.在地面水水源中,取水泵站一般由吸水井、泵房及闸阀井三部分组成。取水泵站由于它靠江临水的确良特点，所以河道的水文、水运、地质以及航道的变化等都会影响到取水泵上本身的埋深、结构形式以及工程造价等。其从水源中吸进所需处理的水量,经泵站输送到水处理工艺流程进行净化处理。本次课程设计仅以取水泵房为例进行设计，设计中通过粗估流量以及扬程的方法粗略的选取水泵；作水泵并联工况点判断各水泵是否在各自的高效段工作，以此来评估经济合理性以及各泵的利用情况。取水泵房布置采用圆形钢筋混凝土结构，以此节约用地，根据布置原则确定各尺寸间距及长度，选取吸水管路和压水管路的管路配件，各辅助设备之后，绘制得取水泵站平面图及取水泵站立体剖面图各一张。设计取水泵房时，在土建结构方面应考虑到河岸的稳定性，在泵房的抗浮、抗裂、抗倾覆、防滑波等方面均应有周详的计算。在施工过程中，应考虑到争取在河道枯水位时施工，要抢季节，要有比较周全的施工
水电站课程设计
《水电站》课程设计水轮机的选型设计 专业：XXX 班级: XX 姓名：XXX 学号：XXX 指导教师：XXX
【摘要】 本说明书共七个章节，主要介绍了大江水电站水轮机选型，水轮机运转综合特性曲线的绘制，蜗壳、尾水管的设计方案和工作原理以及调速设备和油压装置的选择。主要内容包括水电站水轮机、排水装置、油压装置所满足的设计方案及控制要求和设计所需求的相关辅助图和设计图。系统的阐明了水电站相关应用设备和辅助设备的设计方案的步骤和图形绘制的方法。 【关键词】 水轮机、综合运转特性曲线图、蜗壳、尾水管、调速器、油压装置。
【Abstract】 Curriculum project of hydro station is a important course and practical process in curriculum provision of water-power engineering major . There are more contents and specialized knowledge in the curriculum project , which make students not to adapt themselves quickly to complete the design . In this paper , characteristic of the curriculum project is analyzed , causes of in adaptation to the curriculum project in students are found , rational guarding method are proposed , and a example of applying the guarding method is given . The results show that using provided method to guard student design is a good method, when teaching mode and time chart are given , students are guarded from mode of thinking and methodology , and design step are discussed and given . After the curriculum project of hydro station, the capability of students to solve practical engineering problems is improved , and the confidence to engage in design is strengthened . 【Keyword】 Curriculum project of hydro station; guarding method ; mode of thinking ; methodology; design step.
机械设计课程设计计算说明书(样板)
机械设计课程设计设计计算说明书 设计题目：带式输送机的减速器 学院: 班级: 姓名: 学号: 指导教师: 日期：
目录 一、设计任务书···································· 二、传动方案拟定·································· 三、电机的选择···································· 四、传动比分配···································· 五、传动系统运动及动力参数计算······················· 六、减速器传动零件的计算···························· 七、轴及轴承装置设计································ 八、减速器箱体及其附件的设计······················· 九、减速器的润滑与密封方式的选择·················· 十、设计小结····························
一、设计任务书 1、设计任务： 设计带式输送机的传动系统，采用单级圆柱齿轮减速器和开式圆柱齿轮传动。 2、原始数据 输送带有效拉力 输送带工作速度 输送带滚筒直径 减速器设计寿命为5年 3、已知条件 两班制工作，空载启动，载荷平稳，常温下连续（单向）运转，工作环境多尘；三相交流电源，电压为380/220V。 二、传动方案拟定 1.电动机 2.联轴器 3.减速器 4.联轴器 5.开式齿轮 6.滚筒 7.输送带
传动方案如上图所示，带式输送由电动机驱动。电动机1通过联轴器2将动力传入减速器3再经联轴器4及开式齿轮5将动力传送至输送机滚筒6带动输送带7工作。 计算与说明 结果 三、电机的选择 1.电动机类型的选择 由已知条件可以算出工作机所需的有效功率 Kw Fv P w 64.41000 8 .058001000=?== 联轴器效率 滚动轴承传动效率 闭式齿轮传动效率 开式齿轮传动效率 输送机滚筒效率 传动系统总效率 总 工作机所需电机功率 总 由附表B-11确定，满足 条件的电动机额定功率P m = 7.5Kw 2.电动机转速的选择 输送机滚筒轴的工作转速 初选同步转速为 的电动机。 3.电动机型号的选择 根据工作条件两班制连续工作，单向运转，工作机 所需电动机功率计电动机同步转速等，选用Y 系列三相异步电动机，卧式封闭结构，型号为Y132M-4,其主要数据如下： w P w k 64.4= 电动机额定功率选为 7.5Kw 初选1440r/min 的电动机
水电站 课程设计
《某水电站厂房初步设计》 课程设计 学生姓名： 学号： 专业班级：水利水电(2)班 指导教师： 二○一三年九月二十七日
目录 第一章工程概况 (1) 第二章有关设计资料 (2) 2.1 厂区地形和地质条件 (2) 2.2 水电站尾水位 (2) 2.3 对外交通 (2) 2.4 地震烈度 (2) 第三章水轮机型号及主要参数选择 (3) 3.1 水轮机型号选择 (3) 3.2 主轴及蜗壳形式选择 (3) 3.3 HL220型水轮机方案的主要参数选择 (3) 3.4 两种方案的比较分析 (6) 第四章机电设备 (7) 4.1 水轮机 (7) 4.2 调速器（自动调速器） (7) 4.3 发电机 (8) 4.4 蝶阀 (8) 4.5 桥式起重机 (9) 第五章电气主结线及电气设备布置： (10) 第六章主要控制高程的确定 (11) 6.1 水轮机的吸出高度和安装高程 (11) 6.2 水轮机层的地面高程 (11) 6.3 尾水设计及相关高程 (11) 6.4 吊车轨顶高程 (12) 6.5 厂房天花板高程和厂房顶高程 (13) 第七章主厂房的布置设计 (14) 7.1 机组的布置方式 (14) 7.2 厂房下部结构的构造和布置 (14) 7.3 主厂房的长度和宽度 (14) 7.4 安装间的布置 (16)
7.5 主厂房内机电设备布置及交通运输 (16) 第八章副厂房的布置设计 (17) 8.1 中央控制室 (17) 8.2 高压开关室 (17) 8.3 厂用设备的布置 (18) 8.4 楼梯 (18) 8.5 厂变和工具间 (18) 8.6 值班室和休息室 (18) 8.7 调度室和通讯室 (18) 8.8 卫生间 (18) 第九章水电站枢纽布置 (19) 9.1 厂房 (19) 9.2 主变压器场 (19) 9.3 引水道 (19) 9.4 压力钢管 (19) 9.5 尾水道 (19) 9.6 对外交通 (19) 第十章开挖量的计算 (20) 第十一章分析与总结 (23) 11.1 问题分析 (23) 11.2 课设感受 (24) 参考文献 (25) 附图1：水轮机机组平面示意图 (26) 附图2：水轮发电机组剖面图B－B (27) 附图3：水轮发电机组横剖面图A－A (28) 附图4：HL220型水轮机综合特性曲线图 (29)
有关水泵与水泵站课程设计#
目录 目录..................................................................................................................................................................I 第1章绪论 . (1) 1.1设计要求 (1) 1.1.1设计题目：送水泵站（二级泵站）设计 (1) 1.2二级泵站设计资料 (2) 第2章计算说明书 (3) 2.1水泵和电机的初步选择 (3) 2.1.1二级泵站的组成及特点 (3) 2.1.2泵站设计参数的确定 (4) 2.1.3选择水泵 (4) 2.2水泵机组的基础设计 (7) 2.3水泵吸水管路和压水管路设计 (9) 2.3.1吸水管路 (9) 2.3.2压水管路 (10) 2.3.3管路附件选配 (10) 2.4布置机组和管道 (11) 2.5泵房形式的选择 (12) 2.5.1泵的布置形势 (12) 2.6吸水井的设计 (13) 2.7各工艺标高的设计 (14) 2.8复核水泵和电机 (15) 2.9消防校核 (15) 2.10设备的选择 (15) 2.10.1引水设备 (15) 2.10.2计量设备 (16) 2.10.3起重设备 (16) 2.10.4泵房的高度 (17) 2.10.5排水设备 (17) 2.10.6防水锤设备 (18) 2.11泵房建筑高度和平面尺寸的确定 (18) 2.12设计二级泵站平面图及剖面图 (19) 结束语 (20) 参考文献 (21)
第1章绪论 1.1 设计要求 1.1.1 设计题目：送水泵站（二级泵站）设计 1.1.2 泵站设计水量：6.25万m3/d。 1.1.3 设计任务 城市送水泵站技术设计的工艺部分。 ⑴根据水量、水压变化情况选泵，工作泵和备用泵型号和台数。 ⑵泵房型式的选择 ⑶机组基础设计；平面尺寸及高度 ⑷计算水泵吸水管和压水管力直径：选用各种配件和阀件的型号、规格种及安 装尺寸（说明特点）。 ⑸吸水井设计：尺寸和水位 ⑹布置机组和管道 ⑺泵房中各标高的确定：室内地面、基础顶面、水泵安装高度、泵房建筑高度 等。 ⑻复核水泵及电机：计算吸水管及泵站内压水管损关、求出总扬程、校核所选 水泵，如不合适，则重选水泵及电机。重新确定泵站的各级供水量。 ⑼进行消防和转输校核. ⑽计算和选择附属设备 ①设备的选择和布置 ②计量设备 ③起重设备 ④排水泵及水锤消除器等 ⑾确定泵站平面尺寸、初步规划泵站总平面 泵房的长度和宽度，总平面布置包括：配电室、机器间、值班室、修理间等。 1.1.4 图纸要求
给水管网课程设计计算说明书
《给水管网课程设计》 计算说明书 2012年 12月31日 目录
一、布置给水管网 (3) 二、设计用水量及流量计算 (5) 1、计算设计用水量 (5) 2、计算实际管长和有效管长 (5) 3、计算比流量、沿线流量、节点流量 (7) 三、管网平差计算 (9) 1、初步分配管段流量和设定水流方向 (9) 2、选择管径 (9) 3、初步分配各管段最高时流量以及管长、管径的选取 (9) 4、哈代-克罗斯法校核环状管网 (12) 5、确定水泵扬程H p并求出各节点水压和自由水头 (15) 四、管网核算 (17) 1、消防时的管网校核 (17) 2、确定消防校核后水泵扬程H p及各节点水压和自由水头··20 3、最不利管段发生故障时的管网校核 (21) 4、确定事故校核后水泵扬程H p及各节点水压和自由水头··24 五、成果图绘制 (26) 1、绘制给水管网平面布置图及节点详图和消火栓布置 (26) 2、绘制最高时给水管网平面布置图 (26) 3、绘制消防时给水管网平面布置图 (26) 4、绘制事故时管网平面布置图 (26) 六、总结 (27) 七、参考文献 (28) 一、布置给水管网
1、水源与取水点的选择 所选水源为D县南面的潇水河，取水点选在水质良好的河段即河流的上游，并且靠近用水区。 2、取水泵站和水厂厂址的选择： 取水泵站选在取水点附近，用以抽取原水。 水厂选在不受洪水威胁，卫生条件好的河段上游。由于取水点距离用水区较近，可以考虑水厂与取水泵站合建。 3、给水管网布置 （1）原则： 符合城市规划，考虑远期发展 保证供水安全、可靠 管网遍布整个供水区域 力求管线短捷 （2）布置形式： 该设计区域为D县中心城区，不允许间断供水，适宜布置成环状网，可靠性高，水锤危害小。 （3）选取控制点： 根据D县规划平面图，选择最高最远点最为控制点。 （4）定线： 干管：先布干管，延伸方向应和二级泵站输水到水池、水塔、大用户的水流方向一致，线路最短，遍布供水区域，干管平行间距为500—800m左右，沿规划道路，靠近大用户。 连接管：干管与干管之间用连接管连接形成环状网，连接管平行间距为800—1000m左右。 4、在规划平面图上布置给水管网（见下页，详图见图纸）
水泵与水泵站课程设计常见问题解答(1)
水泵与水泵站课程设计常见问题解答 1、 自流管通过的水量是事故水量（一条检修，另一条通过的是事故水量）？ 事故水量是指设计水量的70%以上。大于70%即可，课本中取的是75%。 2、课本中P237的从取水头部的泵房吸水间的全部水泵水头损失0.89m 的计算？ 计算方法：与课本中后面输水管路计算相同（与输水管径也相同） 课本中的原计算：DN1400，当通过事故流量时，流速v 为2.37m ／s ，不大于压水管的流速。 同时校核一下：(正常使用时的流量为每条管子各1/2的流量) s m h m Q /431.2/8750175005.033==?= 水管的经济流速取1.5m ／s(也可取1.1，1.2，1.4 m ／s 等等，因为后面算出管径较大，故为缩小管径取大一点)。 经济流速取值： （1）一般管路或自流管当管径在100-400mm 时，为0.6-1.0m ／s ，大于400mm 时，为1.0-1.4m ／s ，也可参照吸水管的流速来定流速(水力学书P127 )。 （2）吸水管的设计流速一般采用当管径小于250 mm 时，为1.0-1.2m ／s ，当管径等于或大于250 mm 时，为1.2-1.6m ／s ，当管径大于1000 mm 时，为1.5-2.0m ／s ， （3）压水管的流速一般当管径小于250 mm 时，为1.5-2.0m ／s ，当管径等于或大于250 mm 时，为2.0-2.5m ／s ，当管径大于1000 mm 时，为2.0-3.0m ／s 则mm D s m v Q A 1436/621.15 .1431.23==== 取DN1400 DN1400，注意流量用事故流量，查手册i=0.0039(同课本) 从取水头部的泵房吸水间的全部水泵水头损失： （自流管长200米，设局部水头损失占沿程水头损失15%） m h 89.000039.020015.1=??=∑ 注意：（1）输水管（同自流管），压水管和吸水管的区别。 （2）如果算出的流速与提供的经济流速相差一点，比如压水管250 mm ， 算出的流速1.62m ／s ，视为满足条件。 （3）查表时，如果流量在手册的两个数值中间，用插值法计算相应数值。 3、选泵方案（注意备用泵的选择） 可以是近期1-3台小泵，远期换成相应台数的大泵（画图只画大基础） 可以是近期1-2台小泵，远期再加1-2台大泵 可以是大小泵相结合（但用在二泵站中较多） 水泵的选择： （1） 应满足扬程和流量都在高效区，是比较好的选择； （2） 流量的计算，如果近期用2台泵，就把设计流量除以2，如果近期用3台泵，就把 设计流量除以3；（这是选用同型号的泵，选不同型号的泵只要流量之和满足总流量，扬程满足要求即可，一般二）
机械设计基础课程设计计算说明书.
目录 一、设计任务 (4) 1、设计带式运输机传动装置的设计 (4) 2、原始数据 (4) 3、工作条件 (4) 4、机器结构图 (4) 二、传动方案分析 三、传动装置运动和动力参数计算 (5) （一）、电动机的选择 (6) （二）、传动比分配 (6) （三）、传动装置的运动和动力参数 (7) 四、传动零件的设计计算.............. 错误！未定义书签。 （一）、各主要尺寸计算 (8) （二）、强度校核 (9) 五、轴的设计和计算 (11) （一）、轴的材料选择和最小直径估计 (11) （二）、轴的结构设计 (12) （三）、轴的强度校核 (13) （一）、高速轴的校核 (13) （二）、低速轴的校核 (14)
六、键连接的选择和计算 (15) （一）、高速轴上键的选择和校核 (15) （二）、中间轴上的键选择和校核 (15) （三）、低速轴的键选择和校核 (15) 七、滚动轴承的选择和校核............. 错误！未定义书签。 （一）、轴承的选择 (16) （二）、高速轴轴承的校核 (17) （一）、低速轴轴承的校核 (18) 八、联轴器的选择 (20) 九、润滑、密封装置的设计 (21) 十、箱体的设计 (22) 十一、参考文献 (24)
、设计任务 计算项目 计算及说明 结果 1、 设计带式运输机传动装置 2、 设计数据： 1） 运输带工作拉力：F=1350N 2） 运输带工作速度：V=1.6m/s 3） 运输带滚筒直径：D=260mm 4） 工作年限：10年（每年按300天计算）；3班制。 3、 工作条件 工作中有轻微振动，单向运转，运送带速度允许误差为 5%;工作期限为10年，每年工作300天，三班制工作, 一般用途；检修期间 隔为3年。 4、 机器结构如图 1-电动机；2-V 带传动；3-斜齿圆柱齿轮减速器；4-联轴 器；5-带式运输机构 di 带式输送机传动装置运动简图 设计任务
