高结晶聚丙烯的制备

PP成核结晶机理

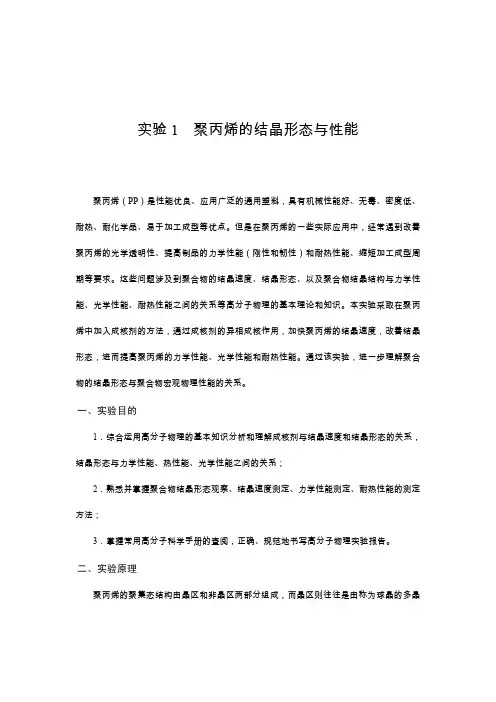

PP成核结晶机理介绍 聚丙烯问世以来，以出色的热性能和机械性能在很多领域，如注塑、薄膜、纤维生产中得到广泛的应用，这种通用性和经济性使聚丙烯超过了聚氯乙烯、聚苯乙烯，成为仅次于聚乙烯的第二大合成树脂。尤其是随着各种晶型聚丙烯实现了商业化的推广应用，使聚丙烯在工程塑料和功能材料上有非常广阔的前景。 从聚丙烯的结构特点上可以得知，由于聚丙烯主链上含有不对称碳原子，因此聚丙烯存在着不同的一级结构，聚合物结晶时，只能部分结晶，很难得到类似无机的高纯度晶体。但是随着结晶条件的变化，可以引起分子链构象的变化或者堆积方式的改变，形成几种不同的晶型，这就是所谓的晶体中的同质多晶现象。 聚丙烯的结晶过程包括成核和晶核生长两个阶段。在成核阶段，高分子链段规则排列生成一个足够大的、热力学上稳定的晶核，随后晶核生长形成球晶，结晶过程进入了晶核生长阶段。成核的方式根据结晶过程是否存在异相晶核而分为均相成核和异相成核。均相成核是指处于无形态的聚丙烯熔体由于温度的变化自发形成晶核的过程。这种成核方式往往获得的晶核数量少，结晶速度慢，球晶尺寸大，结晶率低，制品的加工和应用性能较差；相反，异相成核是指聚丙烯熔体中存在固相"杂质"（如成核剂）或未被破坏的聚丙烯晶核，通过在其表面吸附聚丙烯分子形成晶核的过程。显而易见，异相成核能够提供更多的晶核，在球晶生长速度不变的情况下加快结晶速度，降低球晶尺寸，提高制品的结晶度和结晶温度。这些结晶参数的改变将赋予聚丙烯材料许多新的性能，因此，异相成核实际上是聚丙烯结晶改性的理论基础。 等规聚丙烯有多种晶型，即α、β、γ、δ和拟六方态5种结晶形态。其中γ晶态只存在于低相对分子质量的PP中，δ晶态存在于无规或间同立构PP中，全同立构PP晶态以α、β和拟六方态为主。其中以α晶型最为常见，α晶型是单斜晶方式形成的最普通和最稳定的形式，熔点为167℃，β晶型只在特定结晶条件下或在β晶型成核剂的诱发下才能获得，且稳定性不如α晶型。α晶型与β晶型PP性能上的差异源于α、β两种晶态的结构差异（见表1）。 α晶型成核剂的研究始于20世纪80年代中期，由于汽车、家电等行业对高耐热、高强度聚丙烯需求量的不断增长促进了这一研究领域的活跃。国外一些知名公司，如日本窒素公司、德山曹达公司、三井油化公司等开发的高结晶聚丙烯树脂已经成功地应用于家电、汽车、薄膜及防腐材料领域，产量已达万吨。国内山西省化工研究所、扬子石化研究院、齐鲁石化树脂所也有研究工作报道和部分产品。α晶型成核剂提高聚烯烃性能的幅度同α晶型成核剂的种类、用量有关。从应用角度出发，α晶型成核剂可以分为通用型、透明型和增刚型3种。通用型成核剂通常是价格低廉的成核剂，诸如滑石粉、SiO2、苯甲酸皂盐等，其成核率低、制品透明性差。透明型成核剂俗称增透剂，这类成核剂能有效地降低聚合物的雾度、增加透光率，并能较显著地改善聚合物的理化性能，代表性的物质有二苄叉山梨醇及其衍生物、芳香磷酸酯盐类和脱氢松香酸皂类产物。其中以第三代产品二苄叉山梨醇类(DMDBS)成核剂最为优秀，不仅有优异的增透性而且无味。增刚型成核剂俗称增刚剂，在显著提高聚合物透明性的同时也能明显改善其耐热性和刚度。这类磷酸酯盐类成核剂是日本旭电公司首先开发出来

塑料材料-聚丙烯(PP)的基本物理化学特性及典型应用介绍

聚丙烯（PP）的介绍 聚丙烯概述 聚丙烯采用齐格勒-纳塔催化剂使丙烯催化聚合而得，它是分子链节排列得很规整的结晶形等规聚合物。聚丙烯的英文名称为Polypropylene，简称PP，俗称百折胶。聚丙烯按其结晶度可以分为等规聚丙烯和无规聚丙烯，等规聚丙烯为高度结晶的热塑性树脂，结晶度高达95%以上，分子量在8~15万之间，以下介绍的聚丙烯主要为等规聚丙烯。而无规聚丙烯在室温下是一种非结晶的、微带粘性的白色蜡状物，分子量低（3000~10000），结构不规整缺乏内聚力，应用较少。 聚丙烯（PP）作为热塑塑料聚合物在塑料领域内有十分广泛的应用，因所用催化剂和聚合工艺不同，所得聚合物性能，用途也不同。PP有很多有用的性能，但还缺乏固有的韧性，特别是在低于其玻璃化温度的条件下。然而，通过添加冲击改性剂，可以提高其抗冲击性能。 一、聚丙烯的特性 （1）物理性能：聚丙烯为无毒、无臭、无味的乳白色高结晶的聚合物，密度只有0.90~.091g/cm3，是目前所有塑料中最轻的品种之一。它对水特别稳定，在水中24h的吸水率仅为0.01%，分子量约8~15万之间。成型性好，但因收缩率大，厚壁制品易凹陷。制品表面光泽好，易于着色。（2）力学性能：聚丙烯的结晶度高，结构规整，因而具有优良的力学性能，其强度和硬度、弹性都比HDPE高，但在室温和低温下，由于本身的分子结构规整度高，所以冲击强度较差，分子量增加的时候，冲击强度也增大，但成型加工性能变差。PP最突出的性能就是抗弯曲疲劳性，如用PP注塑一体活动铰链，能承受7×107次开闭的折迭弯曲而无损坏痕迹，干摩擦系数与尼龙

相似，但在油润滑下，不如尼龙。 （3）热性能：PP具有良好的耐热性，熔点在164~170℃，制品能在100℃以上温度进行消毒灭菌，在不受外力的，150℃也不变形。脆化温度为-35℃，在低于-35℃会发生脆化，耐寒性不如聚乙烯。 （4）化学稳定性：聚丙烯的化学稳定性很好，除能被浓硫酸、浓硝酸侵蚀外，对其它各种化学试剂都比较稳定，但低分子量的脂肪烃、芳香烃和氯化烃等能使PP软化和溶胀，同时它的化学稳定性随结晶度的增加还有所提高，所以聚丙烯适合制作各种化工管道和配件，防腐蚀效果良好。（5）电性能：聚丙烯的高频绝缘性能优良，由于它几乎不吸水，故绝缘性能不受湿度的影响。它有较高的介电系数，且随温度的上升，可以用来制作受热的电气绝缘制品，它的击穿电压也很高，适合用作电气配件等。抗电压、耐电弧性好，但静电度高，与铜接触易老化。 （6）耐候性：聚丙烯对紫外线很敏感，加入氧化锌、硫代丙酸二月桂酯、碳黑或类似的乳白填料等可以改善其耐老化性能。 二、聚丙烯的用途 （1）薄膜制品：聚丙烯薄膜制品透明而有光泽，对水蒸汽和空气的渗透性小，它分为吹膜薄膜、流延薄膜（CPP）、双向拉伸薄膜（BOPP）等。 （2）注塑制品：可用于汽车、电气、机械、仪表、无线电、纺织、国防等工程配件，日用品，周转箱，医疗卫生器材，建筑材料。 （3）挤塑制品：可做管材、型材、单丝、渔用绳索。打包带、捆扎绳、编织袋，纤维，复合涂层，片材，板材等。吹塑中空成型制品各种小型容器等。 （4）其它：低发泡、钙塑板，合成木材，层压板，合成纸，高发泡可作结构泡沫体。 三、聚丙烯的成型加工 聚丙烯的成型加工性好，成型的方法很多，如注塑、吹塑、真空热成型、涂覆、旋转成型、熔接、机加工、电镀和发泡等，并可在金属表面喷涂。其中注塑成型的比例大，注塑温度在180~200 之间，注塑压力在68.6~137.2MPa，模具温度为40~60℃。预干燥温度在80℃左右。应避免PP 长时间与金属壁接触。 聚丙烯的二次加工性很好，其印刷性比聚乙烯好，照相凸版，胶版、平凹板等印刷方法均可使用，要获得良好的良好的耐热、耐油、耐水等要求的印刷性能，须经电晕放电处理等再行印刷。 四、聚丙烯的改性 聚丙烯可通过填充、增强、共混、共聚、交联来改性。如添加碳酸钙、滑石粉、无机矿物质等填料，可提高刚性、硬度、耐热性和尺寸稳定性；添加玻璃纤维、石棉纤维、云母、玻璃微珠等可提高拉伸强度，并可改善抗蠕变性、低温抗冲击性；添加弹性体和橡胶等可提高冲击性能、透明性等等。 均聚PP和共聚PP的介绍 1. PP均聚物 聚丙烯（PP）作为热塑塑料聚合物于1957年开始商品化生产，是有规立构聚合物中的第一个。其历史意义更体现在，它一直是增长最快的主要热塑性塑料，2004年它的全国总产量达到300万吨。它在热塑性塑料领域内有十分广泛的应用，特别是在纤维和长丝、薄膜挤压、注塑加工等方面。 1.1 化学和性质

高结晶聚丙烯_HCPP_的研发和产业化进展2014

高结晶聚丙烯(HCPP)的研发和产业化进展 王 雄1,张宇婷2,马艳萍1,徐人威1,朱博超1,姚培洪1 (1 中国石油天然气股份有限公司石油化工研究院兰州化工研究中心,兰州 730060; 2 兰州交通大学化学与生物工程学院,兰州 730070) 摘要:高结晶聚丙烯一般采用高等规度聚丙烯加入成核剂制备。本文较全面地综述了制备高结晶度聚丙烯的催化剂体系及其制备技术。高等规度聚丙烯可以通过传统Zieg ler Natta聚丙烯催化剂与合适的外给电子体搭配制备,也可以通过选取具有合适结构的茂金属化合物制备。目前,聚丙烯工艺主要使用传统Zieg ler N atta催化剂。本文介绍了生产高结晶度聚丙烯的主要生产厂家、牌号和生产工艺,如Spher ipol环管/气相工艺、U nipo l气相工艺、N ovo len气相工艺、Innov ene气相工艺、H ypol釜式本体工艺等,展望了高结晶度聚丙烯的应用前景,认为高结晶聚丙烯是PP新产品开发及高性能化的重要途径之一,具有非常广阔的市场前景,对于我国高结晶度聚丙烯牌号的开发具有较大的意义。 关键词:高结晶聚丙烯;Z N催化剂;茂金属催化剂;聚合工艺 引言 聚丙烯是典型的部分结晶性热塑性树脂,其良好的性能价格比决定了它具有很宽的应用范围。近年来,随着汽车工业、高速列车、建筑业、电子电讯业的迅速发展以及聚丙烯产品的高性能化,聚丙烯的产量及需求量大幅提高,成为近十年来增长最快的通用塑料,年需求增长高达8%。聚丙烯的高结晶化是PP 新产品开发及高性能化的重要途径之一,其价格约比普通聚丙烯高10%~15%。 高结晶聚丙烯(H CPP)具有较高的结晶度、结晶速度、结晶温度、热变形温度、表面耐磨性及光泽度,大大拓展了产品应用范围,使PP朝着工程塑料化方向发展。H CPP均聚物和普通均聚物比较,相同流动性的H CPP的耐热性、刚性、韧性和光泽均明显高于普通PP。H CPP主要应用于汽车、耐用消费品、薄膜、动力工具和电子电气设施[1~3],也可用于家用电器中的空调、炊具、吸尘器等制品[4]。亚洲作为世界汽车、家电等产品的制造中心,预计对H CPP的需求量还会有较高幅度的增长,今后会越来越多地使用H CPP。 高结晶聚丙烯可以通过改进聚丙烯催化剂和聚合技术,提高聚丙烯的等规度和分子量分布的方法来制备,也可以通过加入成核剂的方法来制备。通过聚合方法得到的高结晶聚丙烯的结晶度可以达到70%,理论上可提高到75%,而通过加入成核剂的方法制备的高结晶聚丙烯可以更高,且结晶细化,材料的透明度也同时提高。本文对制备高结晶度聚丙烯的催化剂体系及其制备方法的研究进展进行综述。 1 制备高结晶度聚丙烯的催化剂体系和聚合技术 目前制备高结晶度聚丙烯的催化剂体系主要是传统Z N催化剂和茂金属催化剂两种体系。 1 1 传统Zeigler Natta催化剂体系 传统的Z N聚合催化剂体系由一过渡金属卤化物衍生物所构成的复合物组成,如钛、钒、铬等过渡金属形成的卤代物以及卤代烯烃化合物。通常将卤化钛化合物支载在与铝复合的镁化物上来制备催化剂 收稿:2011 11 04;修回:2011 12 01; 基金项目:中国石油天然气股份有限公司科技管理部开发项目(合同号:2011B 2703 0103); 作者简介:王雄(1980-),男,在读博士研究生,工程师,主要从事烯烃聚合催化剂及聚合工艺方面的研究,通讯作者。 E mail:w ang x iong1@petro china.co https://www.360docs.net/doc/4d16863581.html,

聚丙烯

聚丙烯-PP-Polypropylene原料介绍 发布日期：2013-05-18 20:02 点击次数：662次 聚丙烯-PP-Polypropylene原料介绍 聚丙烯，英文名称：Polypropylene（PP)，日文名称：ポリプロピレン，分子式：(C3H6)n。CAS 登录号：9003-07-0，是由丙烯聚合而制得的一种热塑性树脂。按甲基排列位置分为等规聚丙烯（isotaetic polyprolene）、无规聚丙烯（atactic polypropylene）和间规聚丙烯 （syndiotatic polypropylene）三种。 介绍 甲基排列在分子主链的同一侧称等规聚丙烯， 聚丙烯树脂若甲基无秩序的排列在分子主链的两侧称无规聚丙烯，当甲基交替排列在分子主链的两侧称间规聚丙烯。一般工业生产的聚丙烯树脂中，等规结构含量约为95%，其余为无规或间规聚丙烯。工业产品以等规物为主要成分。聚丙烯也包括丙烯与少量乙烯的共聚物在内。通常为半透明无色固体，无臭无毒。由于结构规整而高度结晶化，故熔点可高达167℃。耐热、耐腐蚀，制品可用蒸汽消毒是其突出优点。密度小，是最轻的通用塑料。缺点是耐低温冲击性差，较易老化，但可分别通过改性予以克服。 共聚物型的PP材料有较低的热变形温度（100℃）、低透明度、低光泽度、低刚性，但是有更强的抗冲击强度，PP的冲击强度随着乙烯含量的增加而增大。PP的维卡软化温度为150℃。由于结晶度较高，这种材料的表面刚度和抗划痕特性很好。PP不存在环境应力开裂问题。 PP的熔体质量流动速率（MFR）通常在1~100。低MFR的PP材料抗冲击特性较好但延展强度较低。对于相同MFR的材料，共聚型的抗冲强度比均聚型的要高。由于结晶，PP的收缩率相当高，一般为1.6~2.0%。 性质描述 中文名：聚丙烯[1] 聚丙烯结构图3D模型 中文别名：丙纶；聚丙烯纤维；丙纶短纤维；聚丙烯短纤维；丙纶短纤；丙纶fdy；丙纶长丝fdy；烟用聚丙烯过滤丝束油剂[2] 英文名： Polypropylene 缩写：PP

聚丙烯的生产工艺

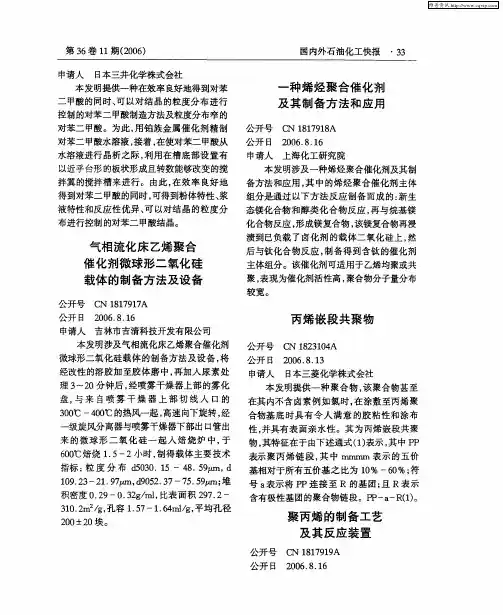

聚丙烯的生产工艺 摘要：聚丙烯(简称PP)是一种热望性合成树脂，用途十分广泛，市场需求一直呈快速增长态势。在聚烯烃树脂中，己成为仅次于聚氯乙烯、聚乙烯的第三大塑料，在合成树脂中占有越来越重要的地位。。聚丙烯生产工艺主要有4 种；溶液聚合法、浆液法、液相本体聚合法、气相聚合法。而液相本体法聚丙烯工艺自1978年工业化以来，由于具有工艺流程短、操作简单、生产成本低、装置投资小、经济效益好等特点，被广泛用于国内许多炼油厂中的聚丙烯生产。 关键字：聚丙烯间歇式液相本体法 1.聚丙烯的简介 1.1聚丙烯产品性质 聚丙烯(PP)分为等规、无规和间规三种，是一种热塑性合成树脂塑料，分子式(c3H6)n，分子量2545万，为白色固体粉状，表观密度低(约为0．4-0．489／cm3)，透明性及表面光泽好，机械性能良好，化学稳定性好，制品耐热性好(熔点高达167℃，可在沸水中使用或蒸汽消毒)，无毒性，也是一种最轻的塑料树脂。 2.聚丙烯的生产 2.1聚合配方及工艺参数 丙烯纯度：＞99.2% 催化剂：Ticl3-异戊醚-TiCI4-AIEt2CI AI/Ti 2-6mol 催化剂效率：70000g聚丙烯/g钛丙烯转化率60% 聚合物浓度：35% 调节剂：H2 聚合温度： 50-60℃聚合压力：1.1-1.2mpa 聚合等规度：95-96% 无规物：4-5% 2.2原料丙烯来源 聚丙烯主要原料是丙烯，目前它主要由石油炼制裂化所得的液化气以及石油烃裂解气，进行馏分分离、提纯而制得。另外，丙烷脱氢也可制得丙烯。下面对两种主要方法作简要介

绍： 2.2.1石油烃裂解 石油烃裂解是指在隔绝空气的高温条件下，大分子烃发生分解而生成小分子烷烃和烯烃的过程。裂解产生的裂解气一般通过深冷分离过程进行分离，其中丙烯约为裂解气的11～16%（W）。 2.2.1炼厂气回收： 炼厂气是石油炼制过程中产生的气体总称，主要有热裂化气、催化裂化气、焦化气、重整气和加氢裂化气等。催化裂化的裂化气中液化气量较多，为原料的8～15%（W），其中丙烯含量较高，占原料的4.0～5.0%（W），特别是新开发的催化裂解工艺，丙烯可达原料的18%（W）左右，因此，催化裂化、催化裂解释炼厂气丙烯的主要来源。经气体净化（脱硫化氢、脱硫醇）、气体分馏后，可获得高纯度的丙烯。 2.3活化剂 活化剂所起的作用是将TiCl4还原成TiCl3并生成Ti-C键，形成活性中心。另外还有一个也相当重要的作用是清除反应系统中的有害杂质，如水、氧等。丙烯聚合所用的活化剂一般是三烷基铝。由于三烷基铝比早期催化剂使用的DEAC有更高的还原能力，因而可以容易地和路易斯碱发生反应或络合。到目前为止效果最好的三烷基铝是三乙基铝和三异丁基铝，而其他的氯化烷基铝因为性能较差，因此只能与三烷基铝配合使用。 不同的烷基铝对丙烯聚合活性的影响顺序如下： AlHEt2>AlEt3>AlEt2Cl>AlEt2Br>AlEt2I>Al(OEt)Et2 AlH(iBu)2>AliBu3>AliBu2Cl>AL(iOBu)3 不同的烷基铝对丙烯聚合等规度的影响见表2-21。 表2-21 不同烷基铝对丙烯聚合等规度的影响 聚合条件：δ-TiCl3,70℃。 2.4催化剂 2.4.1第一代催化剂 聚丙烯最早是由Montecatini和Hercules实现工业化的，它们在1957年首先建成了工业生产装置，所使用的催化剂是三氯化钛和一氯二乙基铝体系。该催化体系的产率和等规度

聚丙烯基础知识

第一章 聚丙烯的结构和性质 第一节 聚丙烯的结构 一、分子结构 由丙烯聚合的高分子化合物，聚合反应中链增长的方式，即下一个单体连接到分子链上的形式决定了分子链的形状和甲基的空间排列，决定其立构规整度，进而决定其结晶结构、结晶度、密度及相关的物理机械性能。 1．等规聚丙烯（iPP ）、间规聚丙烯（sPP ）和无规聚丙烯（aPP ） 聚丙烯立构中心的空间构型有D 型和L 型两种： 如果此立构中心D 型或L 型单独相连，就构成iPP ： 如果立构中心D 型和L 型交替连接，就构成sPP ： 如果立构中心D 型和L 型无规则地连接，甲基无规则地分布在主链平面两侧，就构成了aPP ： 或

等规聚丙烯是高结晶的高立体定向性的热塑性树脂，结晶度60%~70%，等规度>90%，吸水率0.01%~0.03%，有高强度、高刚度、高耐磨性、高介电性，其缺点是不耐低温冲击，不耐气候，静电高。 间规聚丙烯结晶点较低（与等规聚丙烯相比），为20%~30%，密度低（0.7~0.8g/cm3），熔点低（125~148℃），分子量分布较窄（M w/M v=1.7~2.6），弯曲模量低，冲击强度高，最为优异的是透明性、热密封性和耐辐射性，但加工性较差（以茂金属催化剂聚合可得间规度大于80%的间规聚丙烯）。 无规聚丙烯分子量小，一般为3000至几万，结构不规整，缺乏内聚力，在室温下是非结晶、微带粒性的蜡状固体。 2．无规共聚物、抗冲共聚物和多元共聚物 丙烯-乙烯无规共聚物：使丙烯和乙烯的混合物聚合，所得聚合物的主链上无规则地分布着丙烯和乙烯链段，乙烯含量一般为1%~4%（质量分数），乙烯抑制丙烯结晶，使无规共聚物结晶度下降，熔点、玻璃化温度、脆化点降低，结晶速度变慢，材料变软，透明度提高，韧性、耐寒性、冲击强度均较均聚物提高，主要用于高抗冲击性和韧性制品。 丙烯-乙烯嵌段共聚物：在单一的丙烯聚合后除去未反应的丙烯，再与乙烯聚合所得产物，通常嵌段共聚体中乙烯含量为5%~20%（质量分数）。丙烯-乙烯嵌段共聚物实际是聚乙烯、聚丙烯和末端嵌段共聚物的混合物，这种混合物既保持了一定程度的刚性，又提高了冲击强度，但透明性和光泽性有所下降。 无规EP： 抗冲共聚物：—PP—PE—EP— 多元共聚物是由三种以上原料聚合而成的高分子化合物，如丙烯、乙烯、丁烯等共聚物。 对于含少量乙烯的无规共聚物，由于乙烯单体存在扰乱了丙烯链的规整性，从而降低结晶性和熔点，改进PP的缺点而具有较好的低温特性和透明性。在相同乙烯含量下，乙烯在聚合物中较均匀分布的产品性能较好。

高结晶聚丙烯_HCPP_的研发和产业化进展_王雄

收稿:2011-11-04;修回:2011-12-01; 基金项目:中国石油天然气股份有限公司科技管理部开发项目(合同号:2011B -2703-0103); 作者简介:王雄(1980-),男,在读博士研究生,工程师,主要从事烯烃聚合催化剂及聚合工艺方面的研究,通讯作者。E -mail :w ang xiong1@petro china .co m .cn 高结晶聚丙烯(HCPP )的研发和产业化进展 王　雄1,张宇婷2,马艳萍1,徐人威1,朱博超1,姚培洪 1(1.中国石油天然气股份有限公司石油化工研究院兰州化工研究中心,兰州　730060; 2.兰州交通大学化学与生物工程学院,兰州　730070) 摘要:高结晶聚丙烯一般采用高等规度聚丙烯加入成核剂制备。本文较全面地综述了制备高结晶度聚丙 烯的催化剂体系及其制备技术。高等规度聚丙烯可以通过传统Z ieg ler -Na tta 聚丙烯催化剂与合适的外给电子 体搭配制备,也可以通过选取具有合适结构的茂金属化合物制备。目前,聚丙烯工艺主要使用传统Zieg le r - N atta 催化剂。本文介绍了生产高结晶度聚丙烯的主要生产厂家、牌号和生产工艺,如Sphe ripol 环管/气相工 艺、U nipo l 气相工艺、N ovo len 气相工艺、Innov ene 气相工艺、H ypol 釜式本体工艺等,展望了高结晶度聚丙烯的 应用前景,认为高结晶聚丙烯是PP 新产品开发及高性能化的重要途径之一,具有非常广阔的市场前景,对于我 国高结晶度聚丙烯牌号的开发具有较大的意义。 关键词:高结晶聚丙烯;Z -N 催化剂;茂金属催化剂;聚合工艺引言 聚丙烯是典型的部分结晶性热塑性树脂,其良好的性能价格比决定了它具有很宽的应用范围。近年来,随着汽车工业、高速列车、建筑业、电子电讯业的迅速发展以及聚丙烯产品的高性能化,聚丙烯的产量及需求量大幅提高,成为近十年来增长最快的通用塑料,年需求增长高达8%。聚丙烯的高结晶化是PP 新产品开发及高性能化的重要途径之一,其价格约比普通聚丙烯高10%～15%。 高结晶聚丙烯(H CPP )具有较高的结晶度、结晶速度、结晶温度、热变形温度、表面耐磨性及光泽度,大大拓展了产品应用范围,使PP 朝着工程塑料化方向发展。H CPP 均聚物和普通均聚物比较,相同流动性的H CPP 的耐热性、刚性、韧性和光泽均明显高于普通PP 。H CPP 主要应用于汽车、耐用消费品、薄膜、动力工具和电子电气设施[1～3],也可用于家用电器中的空调、炊具、吸尘器等制品[4]。亚洲作为世界汽车、家电等产品的制造中心,预计对H CPP 的需求量还会有较高幅度的增长,今后会越来越多地使用H CPP 。 高结晶聚丙烯可以通过改进聚丙烯催化剂和聚合技术,提高聚丙烯的等规度和分子量分布的方法来制备,也可以通过加入成核剂的方法来制备。通过聚合方法得到的高结晶聚丙烯的结晶度可以达到70%,理论上可提高到75%,而通过加入成核剂的方法制备的高结晶聚丙烯可以更高,且结晶细化,材料的透明度也同时提高。本文对制备高结晶度聚丙烯的催化剂体系及其制备方法的研究进展进行综述。1　制备高结晶度聚丙烯的催化剂体系和聚合技术 目前制备高结晶度聚丙烯的催化剂体系主要是传统Z -N 催化剂和茂金属催化剂两种体系。 1.1　传统Zeigler -Natta 催化剂体系 传统的Z -N 聚合催化剂体系由一过渡金属卤化物衍生物所构成的复合物组成,如钛、钒、铬等过渡金属形成的卤代物以及卤代烯烃化合物。通常将卤化钛化合物支载在与铝复合的镁化物上来制备催化剂· 83·　第4期 高 分 子 通 报DOI :10.14028/j .cn ki .1003-3726.2012.04.012

聚丙烯知识大全

其实它是根据不同的聚合方法而分类的！考虑分子量的分布宽窄和大小分类，拉丝级要求最高，其次是薄膜级，中空级和注塑级！ 聚丙烯是所有塑料范围中个别用量最大宗的一类别，也是应用范围最广的一类，可以基材不同做分类，在分类内仍可以不同的熔融流率定规格，甚至可依个别商品需要添加额外添加剂再区定出用途规范，例如：单聚合物中，MFR：12 左右可用于一般射出成品，也可生产复丝纤维，更可特意制造宽广分子量分布去改善纤维织布的后段加工性；同时也可添加滑剂及抗相黏剂以增加开口性方便塑料袋成品的要求。因此便延伸出众多规格，但大体物性差不多，在非特意主用途之外是彼此有替代性。这里尝试以基材之不同做分类供参考，并逐一解说。 1.一般级(HOMOPOLYMER) 单聚合物，大陆称为均聚，系纯丙烯聚合而成的原料。 2.耐冲击级(IMPACT COPOLYMER) 系单聚合物添加乙烯丙烯橡胶，冲击强度高低主要看橡胶含量高低，耐寒程度好坏主要看乙烯含量高低。各原料厂商制程不同，最高乙烯含量也不同。 3.透明级(RANDOM COPOLYMER) 随机共聚合物，系丙烯添加乙烯共聚合，乙烯不规则散布在聚合物中，主要减少聚合物的结晶度进而改善透明性。 4.高结晶级(HIGH ISOTACTICITY or HIGH CRYSTALLINITY) 减少PP聚合物中错位结构的含量，相对就提高规则性结构含量，也就提高结晶度。主要改善原料的刚性、热变性温度、表面硬度、抗刮性及光泽性。当然再添加增核剂也会有助于上述物性的增进 5.热封级(TERPOLYMER) 是随机共聚合物的延伸，一般丙烯含乙烯(非EPR)含量最高在3.5％，但也有制程可添加至5％，乙烯含量越高产品越柔软，热变型温度、软化点、热封温度越低，有时为了要增加乙烯含量要藉助丁二烯或其它第三成份成为三共聚合物以达上述物性要求。 6.合金级(ALLOY) 不同的塑料原料高比例的混合皆可谓合金级，例如PP添加LDPE 可改善柔软性及冲击强度，在加工上也可减少颈缩及增加平整性，在成型也可减低坠料现象。PP加EPR加HDPE可维系刚性，减少高EPR含量造成的白化现象，改善冲击强度。 7.复合材料(COMPOUNDING) 不同材料混合谓之复合材料，譬如添加玻璃纤维、各类无机物矿粉、有机物木粉、纸屑或谷物微片，在PP材料内以改善各种物性。矿粉又包括：滑石粉、碳酸钙、硫酸钡、云母、碳黑、碳纤维及溴化物等。 8.橡胶(RUBBER) 橡胶，TPR(热可塑性橡胶)与TPE(热可塑性弹性体)，有时很难界分，而各种界定说法都有，大部份的橡胶都可与PP相混合，除EPR系列外，也很难界定混合是定位在合金或复合材料项内。一般常与PP混合的橡胶有EPR及EPDM，适合与PP直接混料的产牌有CATALLOY、PLASTOMER、ENGAGE、TAFMER、KRATON及SANTOPLENE等。 9.特殊规格(SPECIALS) 未含盖在前项类的都可归入此类，例如：高熔融强度原料(HMS、High Melt Strength)可用在发泡材内改善表面气密性提高发泡效果，也可减少板材成型的坠料现 典型应用范围： 汽车工业（主要使用含金属添加剂的PP：挡泥板、通风管、风扇等），器械（洗碗机门衬垫、干燥机通风管、洗衣机框架及机盖、冰箱门衬垫等），日用消费品（草坪和园艺设备如剪草机和喷水器等）。

五大聚丙烯生产工艺

5大聚丙烯生产工艺(二) 本体法-气相法组合工艺主要包括巴塞尔公司的Spheripol工艺、日本三井化学公司的Hypol工艺、北欧化工公司的Borstar工艺等。 （1）Spheripol工艺。Spheripol工艺由巴塞尔（Basell）聚烯烃公司开发成功。该技术自1982年首次工业化以来，是迄今为止最成功、应用最为广泛的聚丙烯生产工艺。Spheripol工艺是一种液相预聚合同液相均聚和气相共聚相结合的聚合工艺,工艺采用高效催化剂，生成的PP粉料粒度其催化剂生产的粉料呈园球形，颗粒大而均匀，分布可以调节，既可宽又可窄。可以生产全范围、多用途的各种产品。其均聚和无规共聚产品的特点是净度高，光学性能好，无异味。Spheripol工艺采用的液相环管反应器具有以下优点： （a）有很高的反应器时-空产率（可达400kgPP/h.m3），反应器的容积较小，投资少； （b）反应器结构简单，材质要求低，可用低温碳{TodayHot}钢，设计制造简单，由于管径小（DN500或DN600），即使压力较高，管壁也较薄； （c）带夹套的反应器直腿部分可作为反应器框架的支柱，这种结构设计降低了投资； （d）由于反应器容积小，停留时间短，产品切换快，过渡料少； （e）聚合物颗粒悬浮于丙烯液体中，聚合物与丙烯之间有很好的热传递。采用冷却夹套撤出反应热单位体积的传热面积大，传热系数大，环管反应器的总体传热系数高达1600W/（m2.℃）； （f）环管反应器内的浆液用轴流泵高速循环，流体流速高达7m/s，因此可以使聚合物淤浆搅拌均匀，催化剂体系分布均匀，聚合反应条件容易控制而且可以控制得很精确，产品质量均一，不容易产生热点，不容易粘壁，轴流泵的能耗也较低； （g）反应器内聚合物浆液浓度高（质量分数大于50%），反应器的单程转化率高，均聚的丙烯单程转化率为50%-60%。以上这些特点使环管反应器很适宜生产均聚物和无规共聚物。Spheripol工艺一开始使用GF-2A、FT-4S、UCD-104等高效催化剂，催化剂活性达到40kgPP/gcat，产品等规度为90%-99%，可不脱灰、不脱无规物。 目前该技术已经发展到第二代。与采用单环管反应器的第一代技术相比，第二代技术使用双环管反应器，操作压力和温度都明显提高，可生产双峰聚丙烯。催化剂体系采用第四代或第五代Z-N高效催化剂，增加了氢气分离和回收单元，改进了聚合物的高压和低压脱气设备，汽蒸、干燥和丙烯事故排放单元也有所改进，增加了操作灵活性，提高了效率，原料单体和各项公用工程消耗也显著下降。所得产品颗粒度更加均匀，产品的熔体流动指数范围更宽（从0.3-1600.0g/10min），可生产高刚性、高结晶度和低热封温度的新PP牌号。Spheripol工艺的抗冲共聚反应采用气相法生产，反应器是一个或两个串联的密相流化床反应器{HotTag}。反应器采用气相法密相流化床。采用一个气相反应器系统可以生产乙烯含量在 8%-12%（质量分数）的抗冲共聚物，如果需要生产橡胶相含量更高且可能具有一个以上分散相的特殊抗冲共聚物（如低应力发白产品），则需要设计两个气相反应能够器系统，保持两个气相反应器系统中的气相组成和操作条件独立，可以获得两种不同的共聚物添加到均聚物中。 采用汽蒸和干燥两步法处理聚合物，可以很容易将汽蒸尾气中的蒸气冷凝而分离出纯烃类单体，能够完全回收利用尾气中的烃类，降低单体的消耗。闭路氮气干燥系统也降低了装置的氮气消耗量。此外，Spheripol 工艺采用模块化设计方式，可以满足不同用户的要求，易于分步建设（如先上均聚物生产系统，在适时增加气相反应系统），装置的生产能力也容易扩大。Spheripol工艺有严格完善的安全系统设计，使装置有

聚丙烯生产工艺

②骤冷态结构像许多其他聚合物一样，从熔体快速骤冷的，即结构是无序的，从所得到的弥散的x射线衍射图可以说明这一点:然而红外光谱（IR）证据表明在骤冷态中存在着螺旋结构，因此又有某种程度的有序结构。PP骤冷已有许多人研究，先后提出了6种模型。第1种由Natta和Corradini提出，认为是近晶形（smetic)，由在单斜相中发现的3/1螺旋组成，但在垂直于晶轴方向链的堆积是无序的。第2种模型由Miller拟定，认为骤冷态可用Hosemann提出的酝晶型( paracrystai)来描述，即它基本L是三维有序的，但受缺陷的影响很大。第3种模型首先由Gsile3}和Ralston提出，认为是由非常细的六角相晶粒组成。Balcr等。利用X射线衍射证据提出了第4种模型，认为其结构是由单斜性质的微晶组成。第5种模型是根据x射线衍射数据由lvl} }}}c}:等提出的，认为骤冷态中约}o%的iPF材料是无定形均，余下的是扭曲的六方或四方晶系的微晶。最后一种是由Gloti。等根据1R证据提出的，认为在骤冷iPP玻璃中含有有序的螺旋状分子的枝条，它们是不连贯的，即不能堆砌发展成二维晶体胶束，这些枝条和无序物在玻璃态中是无规律分布的。 （3)影响等规聚丙烯结晶结构的因素影响i即结晶结构的因素很多，主要有样品的特性如等规度、分子量及其分布、接枝链等;力。工条件如熔化温度和时间、结晶温度和压力等;外加物质如成核剂、稀释剂、共混物等。 (4)成核剂对聚丙烯结晶的影响纯iPP从熔体结晶易生成大球晶，冲击性能差。提高过冷度和结晶压力能生成较小的球晶。但过冷度的提高受到了热流动速率的限制，而高压则使产品失去光泽并加大模具损耗，故也受到限制。因此常在iPP中加人成核剂，使生成较小的球晶来达到提高性能的目的。 (5)等规聚丙烯的性能iP}'是结构规整的结晶聚合物，影响iPP性能的因素有等规度、结晶度、晶体形态、分子量及分犷}C分布。等规度越高，结晶度就越大。随着结晶度增加，熔点、密度、耐热性、刚性及}}i服强度均增加。 iPP密度较小(S.9L)一。91 g}cm3),表面光泽性好，软化点高于HIIYE及ASS 连续使用温度可达12D)。 与PE相比，若屈服应力相同，即的结晶度稍低，透明度好，制品收缩率低。 冲击强度是由等规度、球晶大小、熔体流动速率和温度决定的。熔体流动速率决定于分子量和分子量分布。熔体流动速率增大，分子链变短，冲击强度降低，拉伸强度和断裂伸长率也降低。具有相同粘度的单一分子星级分的iPP，要比分子量分布宽的i1P1P冲击强度高、提高等规度对冲击强度不利。降低等规度，可提高伸长率，但拉伸断裂强度降低。 对于较高粘度的树脂，PE比iP1'有较高的冲击强度;对于粘度较低的树脂，iPY比摊有较高的冲击强度。从加工的角度看，挤出成型选用P},可得到冲击强度较高的制品;高速生射成型选用if'P可得到冲击强度较高的制品。iPP的球品较小时，制品的屈服应力大、冲}i强度高，透光率高。月晶iPP具有高的冲击强度凸iPP耐磨耗性优良，介电性能优良，耐水、耐应力龟裂及耐化学药品性优良。其薄膜阻水阴气性好，且无毒性。 (6)等规聚内烯的用途if'f'制品土要川于家庭吕用品、汽车等工业零部件、容器、电器零件、家用电器零部件、产品包装、管材、板材等二纤维主要用做纺织纤维、地毯背衬、绳索等。此外，还可做徐料、合成纸、合成木材及蒸煮消毒容器等。 ①注射制品用玻璃纤维增强或用弹性体改性的PY用于汽车的方向盘、电他箱、缓冲器、散热器叶片罩及挡泥板等;在家用错具方而，用作洗涤机、排气风

聚丙烯生产工艺

聚丙烯生产工艺 聚丙烯：英文名称：Polypropylene 分子式：C3H6nCAS 简称：PP，由丙烯聚合而制得的一种热塑性树脂，聚丙烯的生产工艺按聚合类型可分为溶液法、淤浆法、本体法、气相法、本体法-气相法组合工艺五大类。 一、溶液法工艺 溶液法生产工艺是早期用于生产结晶聚丙烯的工艺路线，由Eastman公司所独有。该工艺采用一种特殊改进的催化剂体系：锂化合物（如氢化锂铝）来适应高的溶液聚合温度。催化剂组分、单体和溶剂连续加入聚合反应器，未反应的单体通过对溶剂减压而分离循环。额外补充溶剂来降低溶液的粘度，并过滤除去残留催化剂。溶剂通过多个蒸发器而浓缩，再通过一台能够除去挥发物的挤压机而形成固体聚合物。固体聚合物用庚烷或类似的烃萃取进一步提纯，同时也除去了无定形聚丙烯，取消了使用乙醇和多步蒸馏的过程，主要用于生产一些与浆液法产品相比模量更低、韧性更高的特殊牌号产品。溶液法工艺流程复杂，且成本较高，聚合温度高，加上由于采用特殊的高温催化剂使产品应用范围有限，目前已经不再用于生产结晶聚丙烯。 二、淤浆法工艺 淤浆法又称浆液法或溶剂法工艺，是世界上最早用于生产聚丙烯的工艺技术。从1957年第一套工业化装置一直到20世纪80年代中后期，淤浆法工艺在长达30年的时间里一直是最主要的聚丙烯生产工艺。典型工艺主要包括意大利的Montedison工艺、美国Hercules工艺、日本三井东压化学工艺、美国Amoco 工艺、日本三井油化工艺以及索维尔工艺等。 这些工艺的开发都基于当时的第一代催化剂，采用立式搅拌釜反应器，需要脱灰和脱无规物，因采用的溶剂不同，工艺流程和操作条件有所不同。近年来，传统的淤浆法工艺在生产中的比例明显减少，保留的淤浆产品主要用于一些高价值领域，如特种BOPP薄膜、高相对分子质量吹塑膜以及高强度管材等。 近年来，人们对该方法进行了改进，改进后的淤浆法生产工艺使用高活性的第二代催化剂，可删除催化剂脱灰步骤，能减少无规聚合物的产生，可用于生产均聚物、无规共聚物和抗冲共聚物产品等。目前世界淤浆法PP的生产能力约占全球PP总生产能力的13%。 三、本体法工艺 本体法工艺按聚合工艺流程，可以分为间歇式聚合工艺和连续式聚合工艺两种。 1、间歇本体法工艺：间歇本体法聚丙烯聚合技术是我国自行研制开发成功的生产技术。 间歇本体法工艺优点：生产工艺技术可靠，对原料丙烯质量要求不是很高，所需催化剂国内有保证，流程简单，投资省、收效快，操作简单，产品牌号转换灵活、三废少，适合中国国情等。 间歇本体法工艺缺点：生产规模小，难以产生规模效益；装置手工操作较多，间歇生产，自动化控制水平低，产品质量不稳定；原料的消耗定额较高；产品的品种牌号少，档次不高，用途较窄。

聚丙烯的结构和性能

课题：聚丙烯的结构和性能 参考文献：1.纤维化学与物理（蔡再生主编， 中国纺织出版社） 2.中国纺机网

聚丙烯纤维 一.聚丙烯纤维的及纺丝 聚丙烯的生产过程包括四个主要工序，及丙烯的制备、催化剂的制备、丙烯聚合、聚丙烯的提纯和精处理。 二.聚丙烯纤维形态结构和聚集态结构 分子式： 聚丙烯纤维由熔体纺丝发制得，一般情况下，纤维截面呈圆形，纵向光滑无条纹。 聚丙烯的机构是由配位聚合得到的头-尾相接的线形结构，其分子中含有甲基，按甲基排列位置分为等规聚丙烯、无规聚丙烯和间规聚丙烯，甲基排列在分子主链的同一侧称等规聚丙烯，即是制备聚丙烯纤维的原料。从等规聚丙烯的分子结构来看，其具有较高的立体规整性，因此比较容易结晶。等规聚丙烯的结晶是

一种有规则的螺旋状链，这种三维的结晶，不仅是单个链的规则结构，而且在链轴的直角方向也具有规则的链堆砌。 等规聚丙烯的结晶形态为球晶结构，最佳结晶温度为125-135℃，温度过高，不易形成晶核，结晶缓慢：温度过低，分子链扩散困难，结晶难以进行。聚丙烯初生纤维的结晶度约为33%-40%，经拉伸后，结晶度上升到37%-48%，再经过热处理，结晶度可达65%-75%。等规聚丙烯结晶变体较多，但纺丝拉伸后的晶体主要是α变体。等规聚丙烯纤维的聚集态结构属于折叠链和伸直链晶体共存的体 三.聚丙烯纤维的物理化学性能 1..密度：聚丙烯纤维的密度为0.90-0.92g/cm3，在所有化学纤维中是最轻的，它比聚酰胺纤维轻20%比聚酯纤维轻30%，比粘胶纤维轻40%。因此，聚丙烯纤维质轻，覆盖性好。 2.吸湿性：聚丙烯纤维是大分子上不含极性基因，纤维的微结构紧密，造成其吸湿性是合成纤维中最差的，其吸湿率低于

聚丙烯的结构、性能和应用分析

聚丙烯的结构、性能和应用 一、聚丙烯（聚丙烯）的结构 聚丙烯是一种高分子化合物，是一种通用合成树脂（或通用合成塑料），由于它是烯烃的聚合产物，因而又是一种聚烯烃树脂。 聚丙烯的结构是指高聚物内部组织，它有两层意义：一是指聚丙烯分子内部的组织和形态，称为分子结构，二是指这些大分子聚集在一起的形态，称为聚集态结构。 1.聚丙烯的分子结构 对一般的单烯烃聚合物可用通式（2-CH2）n表示。 R 当-R为CH3-时即为聚丙烯，按CH3-在分子中的排布（位置、配向、次序等）不同，可分为三种立构异构体，即等规聚丙烯、间规聚丙烯和无规聚丙烯，等规聚丙烯所有的甲基都排在平面的同一侧。 间规聚丙烯的甲基有规则的交互分布在平面的两侧。 无规聚丙烯的甲基无秩序地分布在平面的两侧。 在三种立体异构体中，等规和间规聚丙烯都属于有规聚丙烯，有规聚丙烯的结晶度高，根据X射线对结晶性聚丙烯的研究，测得其分子链的等同周期为6.5

×10-10m，C-C键角为109°28′,C-C原子间键距为1.54×10-10m，据此设想出等规聚丙烯的三重螺旋结构。 以上所述均指聚丙烯的均聚物，聚丙烯聚合物中还有共聚物，如以丙烯为主要单体，以少量乙烯为第二单体（或称共聚单体）进行共聚而成的聚合物，共聚物按其立体结构的规整性又可分为无规共聚物和嵌段共聚物，制取共聚物的目的是为了改善均聚物的某些性能（如耐寒、耐温、抗冲性能等）以满足特殊用途的需要。 2.聚丙烯的聚集态结构 高分子的链结构是决定高聚物基本性质的主要因素，而高分子聚集态结构是决定高聚物本体性质的主要因素，也就是说，其使用性能直接取决于加工成型过程中高分子所形成的聚集态结构。 聚丙烯和其它高分子一样，是由很多大分子聚集在一起的，分子间存在着相互作用，通常之间的作用力包括范德华力和氢键，使聚丙烯的大分子聚集在一起，并赋予它特定的性能，大分子聚集态通常有下述两种情况： （1）无定形态 当很多分子在一起时，如果分子间杂乱无章，没有一定次序地相互堆在一起，这种结构称为无定型形态，这种结构比较疏松，密度低，分子容易运动，强度也低。 （2）结晶态 很多分子有相互排列得很多整齐或一部分排列的很整齐，形成三维有序的结构，称为结晶态。 丙烯聚合过程中，由于采用立体定向聚合催化剂，能使丙烯进行配位定向聚合，得到立体构型很规整的等规立构聚丙烯（等规聚丙烯含量达到95%以上），因此能够很好地结晶，其结晶形态有α、β、γ、δ和拟六方晶形五种。最普通的α晶态，属单斜晶系，晶格参数为： α=6.50×10-10m b=20.96×10-10m c=6.50×10-10m β=99°20′

世界常用聚丙烯生产技术工艺介绍

世界常用聚丙烯生产技术工艺介绍

世界常用聚丙烯生产技术工艺介绍 发布于2007年10月10日| 24 次阅读 近年来，世界上气相法和本体法工艺的聚丙烯生产装置的比例逐年增加，世界各地在建和新建的聚丙烯装置将基本上采用气相法工艺和本体法工艺。尤其是气相法工艺的快速增加正挑战居第一位的Spheripol工艺。根据NTJ公司称，1997年以来，世界范围许可聚丙烯新增能力的55%都是采用Novolen气相工艺，今后气相法工艺还将有逐步增加的趋势。除以上主要的聚丙烯生产工艺外，原Montell 公司于20世纪90年代又成功开发了反应器聚丙烯合金Catalloy和Hivalloy技术。这两项技术的开发成功为聚丙烯树脂高性能化、功能化以及进入高附加值应用领域创造了条件，现均已工业化。 目前，聚丙烯的生产工艺按聚合类型可分为溶液法、淤浆法、本体法和气相法和本体法-气相法组合工艺5大类。具体工艺主要有BP公司的气相Innovene工艺、Chisso 公司的气相法工艺、Dow公司的Unipol工艺、Novolene 气相工艺、Sumitomo气相工艺、Basell公司的本体法工艺、三井公司开发的Hypol 工艺以及Borealis公司的Borstar工艺等。 1、淤浆法工艺 淤浆法工艺（Slurry Process）又称浆液法或溶剂法工艺，是世界上最早用于生产聚丙烯的工艺技术。从1957

年第一套工业化装置一直到20世纪80年代中后期，淤浆法工艺在长达30年的时间里一直是最主要的聚丙烯生产工艺。典型工艺主要包括意大利的Montedison 工艺、美国Hercules工艺、日本三井东压化学工艺、美国Amoco 工艺、日本三井油化工艺以及索维尔工艺等。这些工艺的开发都基于当时的第一代催化剂，采用立式搅拌釜反应器，需要脱灰和脱无规物，因采用的溶剂不同，工艺流程和操作条件有所不同。近年来，传统的淤浆法工艺在生产中的比例明显减少，保留的淤浆产品主要用于一些高价值领域，如特种BOPP薄膜、高相对分子质量吹塑膜以及高强度管材等。近年来，人们对该方法进行了改进，改进后的淤浆法生产工艺使用高活性的第二代催化剂，可删除催化剂脱灰步骤，能减少无规聚合物的产生，可用于生产均聚物、无规共聚物和抗冲共聚物产品等。目前世界淤浆法PP的生产能力约占全球PP总生产能力的13%。 2、溶液法工艺 溶液法生产工艺是早期用于生产结晶聚丙烯的工艺路线，由Eastman公司所独有。该工艺采用一种特殊改进的催化剂体系-锂化合物（如氢化锂铝）来适应高的溶液聚合温度。催化剂组分、单体和溶剂连续加入聚合反应器，未反应的单体通过对溶剂减压而分离循环。额外补充溶剂来降低溶液的粘度，并过滤除去残留催化剂。溶剂通过多个蒸发器而浓缩，再通过一台能够除去挥发物的挤压机而
