扫描电镜分析实验 一实验目的 1. 了解扫描电子显微镜的原理、结构； 2. 运用扫描电子显微镜进行样品微观形貌观察。 二实验原理 扫描电镜（SEM）是用聚焦电子束在试样表面逐点扫描成像。试样为块状或粉末颗粒，成像信号可以是二次电子、背散射电子或吸收电子。其中二次电子是最主要的成像信号。由电子枪发射的电子，以其交叉斑作为电子源，经二级聚光镜及物镜的缩小形成具有一定能量、一定束流强度和束斑直径的微细电子束，在扫描线圈驱动下，于试样表面按一定时间、空间顺序作栅网式扫描。聚焦电子束与试样相互作用，产生二次电子发射以及背散射电子等物理信号，二次电子发射量随试样表面形貌而变化。二次电子信号被探测器收集转换成电讯号，经视频放大后输入到显像管栅极，调制与入射电子束同步扫描的显像管亮度，得到反映试样表面形貌的二次电子像。扫描电镜由下列五部分组成，如图1（a）所示。各部分主要作用简介如下： 1.电子光学系统 它由电子枪、电磁透镜、光阑、样品室等部件组成，如图1（b）所示。为了获得较高的信号强度和扫描像，由电子枪发射的扫描电子束应具有较高的亮度和尽可能小的束斑直径。常用的电子枪有三种形式：普通热阴极三极电子枪、六硼化镧阴极电子枪和场发射电子枪，
其性能如表2所示。前两种属于热发射电子枪，后一种则属于冷发射电子枪，也叫场发射电子枪。由表可以看出场发射电子枪的亮度最高、电子源直径最小，是高分辨本领扫描电镜的理想电子源。 电磁透镜的功能是把电子枪的束斑逐级聚焦缩小，因照射到样品上的电子束斑越小，其分辨率就越高。扫描电镜通常有三个磁透镜，前两个是强透镜，缩小束斑，第三个透镜是弱透镜，焦距长，便于在样品室和聚光镜之间装入各种信号探测器。为了降低电子束的发散程度，每级磁透镜都装有光阑；为了消除像散，装有消像散器。 六硼化镧阴极电子枪105～1061～10 ≈500 10－4 场发射电子枪107～108 0.01～ 0.1 ≈5000 10-7～10－8 样品室中有样品台和信号探测器，样品台还能使样品做平移运动。 2.扫描系统 扫描系统的作用是提供入射电子束在样品表面上以及阴极射线管电子束在荧光屏上的同步扫描信号。 3.信号检测、放大系统 样品在入射电子作用下会产生各种物理信号、有二次电子、背散射电子、特征X射线、阴极荧光和透射电子。不同的物理信号要用不同类型的检测系统。它大致可分为三大类，即电子检测器、阴极荧光
sem实验报告
电子显微镜 一、实验目的 1、了解并掌握电子显微镜的基本原理； 2、初步学会使用电子显微镜，并能够利用电子显微镜进行基本的材料表面分析。 二、实验仪器 透射电镜一是由电子光学系统（照明系统）、成像放大系统、电源和真空系统三大部分组成。 本实验用S—4800冷场发射扫描电子显微镜。 实验原理 电子显微镜有两类：扫描电子显微镜、透射电子显微镜，该实验主要研究前者。 （一）扫描电子显微镜（SEM） 由电子枪发射的电子束，经会聚镜、物镜聚焦后，在样品表面形成一定能量和极细的（最小直径可以达到1-10nm）电子束。在扫描线圈磁场的作用下，作用在样品表面上的电子束将按一定时间、空间顺序作光栅扫描。电子束从样品中激发出来的二次电子，由二次电子收集极，经加速极加速至闪烁体，转变成光信号，此信号经光导管到达光电倍增管再转变成电信号。该电信号经视屏放大器放大，输送到显像管栅极，调制显像管亮度，使之在屏幕上呈现出亮暗程度不同的反映表面起伏的二次电子像。由于电子束在样品表面上的扫描和显像管中电子束在荧屏上的扫描由同一扫描电路控制，这就保证了它们之
间完全同步，即保证了“物点”和“像点”在时间和空间上的一一对应。 扫描电镜的工作原理如图1。 图1 扫描电镜的工作原理 高能电子束轰击样品表面时，由于电子和样品的相互作用，产生很多信息，如图2所示，主要有以下信息：
图2 电子束与样品表面作用产生的信息示意图 1、二次电子：二次电子是指入射电子束从样品表面10nm左右深度激发出的低能电子(＜50eV)。二次电子的产额主要与样品表面的起伏状况有关，当电子束垂直照射表面，二次电子的量最少。因此二次电子象主要反映样品的表面形貌特征。 2、背散射电子象：背散射电子是指被样品散射回来的入射电子，能量接近入射电子能量。背散射电子的产额与样品中元素的原子序数有关，原子序数越大，背散射电子发射量越多(因散射能力强)，因此背散射电子象兼具样品表面平均原子序数分布（也包括形貌）特征。 3、X射线显微分析：入射电子束激发样品时，不同元素的受激，发射出不同波长的特征X射线，其波长λ与元素原子序数Z有以下关系（即莫斯莱公式）：ν=hc/λ=K(Z-σ)2 SEM主要特点
实验透射电镜的结构原理及应用
实验透射电镜的结构原理及应用 一、目的要求 1．结合透射电镜实物，介绍其基本结构和工作原理，以加深对透射电镜的了解。 2．学习衍射图谱的分析步骤。 3．学习操作透射电镜，获得的明暗场像 二、透射电镜的基本结构 透射电子显微镜是以波长很短的电子束做照明源，用电磁透镜聚焦成像的一种具有高分辨本领，高放大倍数的电子光学仪器。透射电镜由电子光学系统、真空系统及电源与控制系统三部分组成。电子光学系统是透射电子显微镜的核心，而其他两个系统为电子光学系统顺利工作提供支持。 2.1 电子光学系统 电子光学系统通常称镜筒，是透射电子显微镜的核心，由于工作原理相同，在光路结构上电子显微镜与光学显微镜有很大的相似之处。只不过在电子显微镜中，用高能电子束代替可见光源，以电磁透镜代替光学透镜，获得了更高的分辨率(图9-6)电子光学系统分为三部分，即照明部分、成像部分和观察记录部分。 照明部分的作用是提供亮度高、相干性好、束流稳定的照明电子束。它主要由发射并使电子加速的电子枪、会聚电子束的聚光镜和电子束平移、倾斜调节装置组成。成像部分主要由物镜、中间镜，投影镜及物镜光阑和选区光阑组成。穿过试样的透射电子束在物镜后焦面成衍射花样，在物镜像面成放大的组织像，并经过中间镜、投影镜的接力放大，获得最终
的图像。观察记录部分由荧光屏及照像机组成。试样图像经过透镜多次放大后，在荧光屏上 显示出高倍放大的像。如需照像，掀起荧光屏，使像机中底片曝光，底片在荧光屏之下，由 于透射电子显微镜的焦长很大，虽然荧光屏和底片之间有数厘米的间距，但仍能得到清晰的 图像。 2.2 真空系统 电子光学系统的工作过程要求在真空条件下进行，这是因为在充气条件下会发生以下情 况：栅极与阳极间的空气分子电离，导致高电位差的两极之间放电；炽热灯丝迅速氧化，无 法正常工作；电子与空气分子碰撞，影响成像质量；试样易于氧化，产生失真。 目前一般电镜的真空度为10-5托左右。真空泵组经常由机械泵和扩散泵两级串联成。为 了进一步提高真空度，可采用分子泵、离子泵，真空度可达到10-8托或更高。 2.3 电源与控制系统 供电系统主要用于提供两部分电源：一是电子枪加速电子用的小电流高压电源；一是透 镜激磁用的大电流低压电源。一个稳定的电源对透射电镜非常重要，对电源的要求为：最大 透镜电流和高压的波动引起的分辨率下降要小于物镜的极限分辨本领。 三、透射电镜的工作原理 透射电子显微镜是依照阿贝成像原理工作的，即：平行入射波受到有周期性特征物体的 散射作用在物镜的后焦面上形成衍射谱，各级衍射波通过干涉重新在像平面上形成反映物的 特征的像。因此根据阿贝成像原理，在电磁透镜的后焦面上可以获得晶体的衍射谱，故透射 电子显微镜可以做物相分析；在物镜的像面上形成反映样品特征的形貌像，故透射电镜可以 做组织分析。 四、衍射花样标定 以已知晶体结构，定晶面取向的标定为例，基本程序如下： 1）测量距离中心斑点最近的三个衍射斑点到中心斑点的距离R； 2）测量所选衍射斑点之间的夹角φ； 3）根据公式λL Rd =，将测得的距离换算成面间距d； 4）因为晶体结构是已知的，将求得的d值与该物质的面间距表（如PDF卡片）相对照， 得出每个斑点的晶面族指数； }{HKL 5)决定离中心斑点最近衍射斑点的指数。若R1最短，则相应斑点的指数可以取等价晶 面中的任意一个； }{111L K H )(111L K H 6)决定第二个斑点的指数。第二个斑点的指数不能任选，因为它和第一个斑点间的夹角必须符合夹角公式。对立方晶系来说，两者的夹角可用下式(9.6)求得 )()(cos 22222221212 12 12121L K H L K H L L K K H H ++++++=φ (9.6) 在决定第二个斑点指数时，应进行所谓尝试校核，即只有代人夹角公式后 )(222L K H
扫描电镜实验报告
扫描电镜实验报告 姓名：xxx 专业：xxx 学号：xxxxxxxx 一、实验目的 1. 了解扫描电镜的构造及工作原理； 2.学习扫描电镜的样品制备； 3. 学习扫描电镜的操作； 3. 利用扫描电镜对铝粉的形貌进行观察。 二、实验原理 扫描电镜原理是由电子枪发射并经过聚焦的电子束在样品表面扫描，激发样品产生各种物理信号，经过检测、视频放大和信号处理，在荧光屏上获得能反映样品表面各种特征的扫描图像。扫描电镜由下列五部分组成，主要作用简介如下： 1．电子光学系统。其由电子枪、电磁透镜、光阑、样品室等部件组成。为了获得较高的信号强度和扫描像，由电子枪发射的扫描电子束应具有较高的亮度和尽可能小的束斑直径。常用的电子枪有三种形式：普通热阴极三极电子枪、六硼化镧阴极电子枪和场发射电子枪。前两种属于热发射电子枪；后一种则属于冷发射电子枪，也叫场发射电子枪，其亮度最高、电子源直径最小，是高分辨本领扫描电镜的理想电子源。电磁透镜的功能是把电子枪的束斑逐级聚焦缩小，因照射到样品上的电子束斑越小，其分辨率就越高。扫描电镜通常有三个磁透镜，前两个是强透镜，缩小束斑，第三个透镜是弱透镜，焦距长，便于在样品室和聚光镜之间装入各种信号探测器。为了降低电子束的发散程度，每级磁透镜都装有光阑；为了消除像散，装有消像散器。样品室中有样品台和信号探测器，样品台还能使样品做平移、倾斜、转动等运动。 2. 扫描系统。扫描系统的作用是提供入射电子束在样品表面上以及阴极射线管电子束在荧光屏上的同步扫描信号。 3. 信号检测、放大系统。样品在入射电子作用下会产生各种物理信号、有二次电子、背散射电子、特征X射线、阴极荧光和透射电子。不同的物理信号要用不同类型的检测系统。它大致可分为三大类，即电子检测器、阴极荧光检测器和X射线检测器。 4. 真空系统。镜筒和样品室处于高真空下，它由机械泵和分子涡轮泵来实现。开机后先由机械泵抽低真空，约20分钟后由分子涡轮泵抽真空，约几分钟后就能达到高真空度。此时才能放试样进行测试，在放试样或更换灯丝时，阀门会将镜筒部分、电子枪室和样品室分别分隔开，这样保持镜筒部分真空不被破坏。 5. 电源系统。其由稳压、稳流及相应的安全保护电路所组成，提供扫描电镜各部分所需要的电源。
透射电镜实验报告
透射电镜实验报告 实验报告 课程名称电镜技术成绩姓名学号实验日期 2013.3.27 实验名称透射电子显微镜原理、结构、性能及成像方指导教师 式 一、实验目的与任务 1. 初步了解透射电镜操作过程 2. 初步掌握样品的制样方法(主要是装样过程) 3.拍摄多晶金晶体的低分辨率照片(<300000倍)和高分辨率照片(>300000 倍)，并对相关几何参数、形态给予描述。用能谱分析仪对样品的成分进行分析。 二、实验基本原理 1.仪器原理 透射电子显微镜是以图像方式提供样品的检测结果，其成像的决定因素是样品对入射电子的散射，包括弹性散射和非弹性散射两个过程。样品成像时，未经散射的电子构成背景，而像的衬底取决于样品各部分对电子的不同散射特性。采用不同的实验条件可以得到不同的衬底像，透射电子显微镜不仅能显示样品显微组织的形貌，而且可以利用电子衍射效应同样获得样品晶体学信息。本次实验将演示透射电镜的透射成像方式和衍射成像方式。 (1)成像方式 电子束通过样品进入物镜，在其像面形成第一电子像，中间镜将该像放大，成像在自己的像面上，投影镜再将中间镜的像放大，在荧光屏上形成最终像。 (2)衍射方式
如果样品是晶体，它的电子衍射花样呈现在物镜后焦面上，改变中间镜电流，使其对物镜后焦面成像，该面上的电子衍射花样经中间镜和投影镜放大，在荧光屏上获得电子衍射花样的放大像。 2.仪器结构 主机主要由:照明系统、样品室、放大系统、记录系统四大部分构成。 3.透射电子显微镜的样品制备技术 4.图像观察拍照技术 透射电镜以图像提供实验结果。在观察样品之前对电子光学系统进行调查，包括电子枪及象散的消除。使仪器处于良好状态。观察过程中选合适的加速电压和电流。明场、暗场像及选区电子衍射的观察和操作方法不同，应按况选择。三、实验方法与步骤 1( 登陆计算机 2( 打开操作软件 3( 检查电镜状态 4( 装载样品 5( 插入样品杆 6( 加灯丝电流 7( 开始操作 8( 结束操作 9( 取出样品杆 10( 卸载样品 11( 刻录数据 12( 关闭操作软件 13( 退出计算机
扫描电镜实验报告

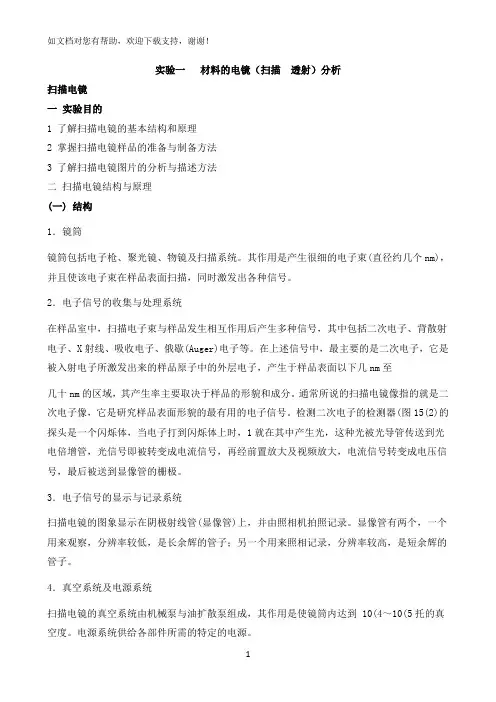

扫描电镜实验报告 一实验目的 1 了解扫描电镜的发展，原理，应用范围。 2 初步掌握扫描电镜的使用及其注意事项。 二实验仪器及样品 JEOL扫描电镜；硫酸钙晶须。 三实验原理 扫描电镜，全称为扫描电子显微镜，英文为scanning electron microscope（SEM），是一种用于观察物体表面结构的电子光学仪器。 1 扫描电镜的原理 扫描电子显微镜的制造是依据电子与物质的相互作用。当一束高能的人射电子轰击物质表面时，被激发的区域将产生二次电子、俄歇电子、特征x射线和连续谱X射线、背散射电子、透射电子，以及在可见、紫外、红外光区域产生的电磁辐射。同时，也可产生电子-空穴对、晶格振动(声子)、电子振荡(等离子体)。如对二次电子、背散射电子的采集，可得到有关物质微观形貌的信息；对X射线的采集，可得到物质化学成分的信息。扫描电镜的工作原理是用一束极细的电子束扫描样品，在样品表面激发出次级电子，次级电子的多少与电子束入射角有关，也就是说与样品的表面结构有关，次级电子由探测体收集，并在那里被闪烁器转变为光信号，再经光电倍增管和放大器转变为电信号来控制荧光屏上电子束的强度，显示出与电子束同步的扫描图像。图像为立体形象，反映了标本的表面结构。 2扫描电镜的结构 （1）镜筒镜筒包括电子枪、聚光镜、物镜及扫描系统。其作用是产生很细的电子束(直径约几个nm)，并且使该电子束在样品表面扫描，同时激发出各种信号。 （2）电子信号的收集与处理系统在样品室中，扫描电子束与样品发生相互作用后产生多种信号，其中包括二次电子、背散射电子、X射线、吸收电子、俄歇(Auger)电子等。在上述信号中，最主要的是二次电子，它是被入射电子所激发出来的样品原子中的外层电子，产生于样品表面以下几纳米至几十纳米的区域，其产生率主要取决于样品的形貌和成分。通常所说的扫描电镜像指的就是二次电子像，它是研究样品表面形貌的最有用的电子信号。检测二次电子的检测器的探头是一个闪烁体，当电子打到闪烁体上时，就在其中产生光，这种光被光导管传送到光电倍增管，光信号即被转变成电流信号，再经前置放大及视频放大，电流信号转变成电压信号，最后被送到显像管的栅极。 （3）电子信号的显示与记录系统扫描电镜的图象显示在阴极射线管(显像管)上，并由照相机拍照记录。显像管有两个，一个用来观察，分辨率较低，是长余辉的管子；另一个用来照相记录，分辨率较高，是短余辉的管子。 （4）真空系统及电源系统扫描电镜的真空系统由机械泵与油扩散泵组成。电源系统供给各部件所需的特定的电源。 3扫描电镜的用途 扫描电镜最基本的功能是对各种固体样品表面进行高分辨形貌观察。大景深图像是扫描电镜观察的特色，例如：生物学，植物学，地质学，冶金学等等。观察可以是一个样品的表
SEM扫描电镜结构与断口观察
扫描电镜结构与断口观察 一、实验目的： 1、了解扫描电镜的基本结构，成相原理； 2、掌握电子束与固体样品作用时产生的信号和各种信号在测试分析中的作用； 3、了解扫描电镜基本操作规程； 4、掌握扫描电镜样品制备技术； 5、掌握韧性断裂、脆性断裂的典型断口形貌。 二、实验原理： 1、扫描电子显微镜的构造和工作原理： 扫描电子显微镜(Scanning Electronic Microscopy, SEM)。扫描电镜是介于透射电镜和光学显微镜之间的一种微观性貌观察手段，扫描电镜的优点是，①有较高的放大倍数，20-30万倍之间连续可调；②有很大的景深，视野大，成像富有立体感，可直接观察各种试样凹凸不平表面的细微结构；③试样制备简单。目前的扫描电镜都配有X射线能谱仪装置，这样可以同时进行显微组织性貌的观察和微区成分分析，因此它像透射电镜一样是当今十分有用的科学研究仪器。 扫描电子显微镜是由电子光学系统，信号收集处理、图象显示和记录系统，真空系统三个基本部分组成。 其中电子光学系统包括电子枪、电磁透镜、扫描线圈和样品室。扫描电子显微镜中的各个电磁透镜不做成相透镜用，而是起到将电子束逐级缩小的聚光作用。一般有三个聚光镜，前两个是强磁透镜，可把电子束缩小；第三个透镜是弱磁透镜，具有较长的焦距以便使样品和透镜之间留有一定的空间，装入各种信号接收器。扫描电子显微镜中射到样品上的电子束直径越小，就相当于成相单元的尺寸越小，相应的放大倍数就越高。 扫描线圈的作用是使电子束偏转，并在样品表面做有规则的扫动。电子束在样品上的扫描动作和显相管上的扫描动作保持严格同步，因为它们是由同一个扫描发生器控制的。电子束在样品表面有两种扫描方式，进行形貌分析时都采用光栅扫描方式，当电子束进入上偏转线圈时，方向发生转折，随后又有下偏转线圈使它的方向发生第二次转折。发生二次偏转的电子束通过末级透镜的光心射到样品表面。在电子束偏转的同时还带用逐行扫描的动作，电子束在上下偏转线圈的作用下，在样品表面扫描出方形区域，相应地在样品上也画出一帧比例图像。样品上各点受到电子束轰击时发出的信号可由信号探测器收集，并通过显示系统在
透射电镜实验
实验二透射电镜结构原理及明暗场成像 令狐采学 一、实验内容及实验目的 1．结合透射电镜实物介绍其基本结构及工作原理，以加深对透射电镜结构的整体印象，加深对透射电镜工作原理的了解。2．选用合适的样品，通过明暗场像操作的实际演示，了解明暗场成像原理。 二、透射电镜的基本结构及工作原理 透射电子显微镜是一种具有高分辨率、高放大倍数的电子光学仪器，被广泛应用于材料科学等研究领域。透射电镜以波长极短的电子束作为光源，电子束经由聚光镜系统的电磁透镜将其聚焦成一束近似平行的光线穿透样品，再经成像系统的电磁透镜成像和放大，然后电子束投射到主镜简最下方的荧光屏
上而形成所观察的图像。在材料科学研究领域，透射电镜主要可用于材料微区的组织形貌观察、晶体缺陷分析和晶体结构测定。 透射电子显微镜按加速电压分类，通常可分为常规电镜(100kV)、高压电镜(300kV)和超高压电镜(500kV以上)。提高加速电压，可缩短入射电子的波长。一方面有利于提高电镜的分辨率；同时又可以提高对试样的穿透能力，这不仅可以放宽对试样减薄的要求，而且厚试样与近二维状态的薄试样相比，更接近三维的实际情况。就当前各研究领域使用的透射电镜来看，其主要三个性能指标大致如下： 加速电压：80～3000kV 分辨率：点分辨率为0.2～0.35nm、线分辨率为0.1～0.2nm 最高放大倍数：30～100万倍 尽管近年来商品电镜的型号繁多，高性能多用途的透射电镜不断出现，但总体说来，透射电镜一般由电子光学系统、真空系统、电源及控制系统三大部分组成。此外，还包括一些附
加的仪器和部件、软件等。有关的透射电镜的工作原理可参照教材，并结合本实验室的透射电镜，根据具体情况进行介绍和讲解。以下仅对透射电镜的基本结构作简单介绍。 1．电子光学系统 电子光学系统通常又称为镜筒，是电镜的最基本组成部分，是用于提供照明、成像、显像和记录的装置。整个镜筒自上而下顺序排列着电子枪、双聚光镜、样品室、物镜、中间镜、投影镜、观察室、荧光屏及照相室等。通常又把电子光学系统分为照明、成像和观察记录部分。 2．真空系统 为保证电镜正常工作，要求电子光学系统应处于真空状态下。电镜的真空度一般应保持在105托，这需要机械泵和油扩散泵两级串联才能得到保证。目前的透射电镜增加一个离子泵以提高真空度，真空度可高达133．322×108Pa或更高。如果电镜的真空度达不到要求会出现以下问题： (1) 电子与空气分子碰撞改变运动轨迹，影响成像质量。
扫描电镜及能谱分析—南理工
扫描电镜及能谱分析 实验报告书 班级：9131161502 学号：913116150208 姓名：安志恒 理工大学 材料科学与工程学院 2016．5. 30 一、实验目的 1. 了解扫描电子显微镜的基本结构和工作原理 2. 了解扫描电镜的一般操作过程 3. 了解扫描电镜的图像衬度和图像分析方法
二、扫描电子显微镜的基本结构和工作原理 1. 基本结构 镜筒：包括电子枪、聚光镜、物镜及扫描系统 电子信号收集与处理系统 电子信号的显示与记录系统 真空系统及电源系统 实验仪器为美国FEI 公司生产的场发射环境扫描电子显微镜(FEI Quanta 250 FEG)，能高效地收集电子显微图像、衍射花样、元素分布等有用信息，并能直接进行纳米尺度的观察和研究，实现对金属或纳米材料在原子尺度上微结构和缺陷的表征。主要技术指标：高真空模式二次电子(SE)像分辨率：30 kV 时优于 1.0 nm；高低真空模式背散射电子(BSE)像：30 kV 时优于 2.5 nm；加速电压：0.2 kV-30 kV；放大倍数：14 倍-100 万倍；电子枪：Schottky 场发射电子枪，最大束流200 nA；探测器：二次电子、背散射电子、红外CCD 相机；能谱仪：分析型SDD 硅漂移电制冷探测器，元素分析围Be(4)~Pu(94)；EBSD 电子背散射衍射分析仪。 扫描电子显微镜的结构主要由电子光学系统；信号检测处理、图像显示和记录系统以及真空系统三大系统组成。其中，电子光学系统是扫描电子显微镜的主要组成部分。FEI Quanta 250 FEG 扫描电子显微镜的主要组成部分如图 1 所示，包括电子枪、两级聚光镜、扫描控制单元、物镜、样品室以及各类探测器等组成。 2. 工作原理 电子枪产生束流细小稳定、角度分散性小的电子束，作为照明光源。电子束首先进入由数级电磁透镜组成的聚光镜聚焦后形成纳米束斑照射于样品表面。入射样品的电子与样品表面原子发生交互作用产生各种信号，如二次电子、背散射电子和特征X射线。扫描电子显微镜的探测器系统收集并放大各类信号，并转换成电压值(与信号强度成正比)传送到监视器，用于控制扫描点对应图像的亮度。扫描控制单元产生信号，通过上下偏转线圈，使电子束产生偏转并以光栅模式样品表面选择区域扫描。扫描过程中，随着收集到信号的强度变化，探测器不断向显示器发生电压值，而监视器则把收集到的信号调制成与样品扫描区域相对应的图像。因此，扫描电子显微镜的放大倍率，实际上为监视器图像扫描幅度A c与样品上同步扫描幅度A s的比值，即A = A c/A s。通过改变电子束在样品表面的扫描幅度，可以连续改变扫描电子显微镜的放大倍率。
电镜实验报告
贴壁培养细胞表面形貌的扫描电镜观察 【实验目的】 1.了解扫描电镜生物样品制备的基本过程 2.了解扫描电镜的基本操作 【实验原理】 扫描电镜的基本原理：扫描电子显微镜是以能量为1-30KV间的电子束，以光栅状扫描方式照射到被分析试样的表面上，利用入射电子和试样表面物质相互作用所产生的二次电子和背散射电子成象，获得试样表面微观组织结构和形貌信息。 其核心是电子光学系统，又分为两个部分：电子枪和透镜系统。 电子枪：提供电子束。来自热阴极或场发射阴极的电子被1-30KV的电压加速，由阳极孔射出，形成一交叉电子束。其交叉斑对于热阴极为10-50μm，对于场发射阴极为10-100nm。 透镜系统：由两个或三个电磁透镜组成，改变透镜的励磁电流可连续调节透镜的焦距，在透镜系统的作用下，能将电子枪形成的电子束交叉斑缩小，在样品的表面形成最小直径为3-10nm的电子束照射斑。 （图1）扫描电镜的基本构造示意图 相互作用：当电子束轰击样品表面时，一部分的能量转变成热能，还有部分的能量由于电子与样品原子的相互作用而发射出各种有用的信息，其中包括二次电子、背散射电子、俄歇电子等等。 二次电子：入射电子使样品原子激发所产生的电子，能量较低，一般小于50eV。具体来讲，它是由入射电子与核外松散的被束缚的外层电子之间发生非弹性散射的结果。松散的外层电子由于入射电子能量的降低而获得一定能量而脱离原有的轨道，而为人们所探测
到；但如果它们产生在样品表面以下100?的地方，则这些二次电子被样品强烈吸收，难以逃逸。因此二次电子反映样品表面以下100?的一个薄区域的情况。 成像原理：来自扫描发生器的扫描信号分别送给电子光学系统的扫描线圈和显象管的扫描线圈，让电子束与显象管的阴极射束做同步扫描，使阴极射束在荧光屏上的照射点与电子束在样品上的照射点一一对应，样品上的物点在电子束作用下所产生的信号被检测器随时检出，经视频放大器放大后控制显象管阴极射束的强度使荧光屏上象点的亮度受试样上物点所产生的信号的大小的调制，从而得到与样品性质有关的图象。 临界点干燥：临界点干燥技术是实验室中为保持较好的样品外形而常用的一种干燥方法，因为细胞或者组织如果在空气或真空环境中进行干燥，待观测表面将会塌陷或遭受其他损伤。干燥过程中，我们常用临界点较低的液化气体，一般采用液态CO2 取代乙酸异戊酯，然后升温，让液体瞬间汽化，将样品表面的其他物质都带走，实现干燥操作。 干燥器：主体是一个集成有加热冷却夹套的压力干燥器，干燥器上装有各种控制阀、温度计、压力表和支架，圆柱舱的一端装有可拆式观察窗，另一端装有可拆式进样门等等。在使用临界点干燥液取代载液乙酸戊酯之后，关闭所有阀门，开始水浴加热。此时，液/气弯界面将扩散消失，舱内仅剩下气体。稍稍开启排气阀，待气体排出后，组织样本的干燥即完成。 【实验仪器、材料、试剂及用品】 1) 仪器：扫描电镜（HITACHI S-4800）、临界点干燥仪（HITACHI HCP-2）、离子溅射镀膜仪（EIKO IB-3） 2) 材料：贴壁培养细胞（HeLa细胞） 3) 试剂：2.5%戊二醛溶液、磷酸缓冲液、乙酸异戊酯、乙醇、双蒸水等 4) 用品：培养皿、盖玻片、镊子、移液器、双面胶带、扫描电镜样品台等 【实验步骤】 1）取样、清洗：对多数的生物材料而言，要经过扫描电镜观察其表面，首先必须采用化学或物理方法将其固定、脱水和干燥，然后喷金以提高材料的导电性和二次电子产额。第一步则是将培养好的样品放入小培养皿中，用0.1mol/l的磷酸缓冲液把样品表面的附着物清洗干净。 2）固定：用移液枪取1ml的2.5%的戊二醛溶液固定1h，然后用0.1mol/l的磷酸缓冲液再次清洗。（理论上也可用1%的四氧化锇单固定，四氧化锇也可以良好地保存组织细胞
材料分析(SEM)实验报告
材料专业实验报告 题目：扫描电镜(SEM)物相分析实验学院：先进材料与纳米科技学院专业：材料物理与化学 姓名： 学号：1514122986 2016年6月30日
扫描电镜(SEM)物相分析实验 一．实验目的 1.了解扫描电镜的基本结构与原理 2.掌握扫描电镜样品的准备与制备方法 3.掌握扫描电镜的基本操作并上机操作拍摄二次电子像 4.了解扫描电镜图片的分析与描述方法 二．实验原理 1.扫描电镜的工作原理 扫描电镜（SEM）是用聚焦电子束在试样表面逐点扫描成像。试样为块状或粉末颗粒，成像信号可以是二次电子、背散射电子或吸收电子。其中二次电子是最主要的成像信号。由电子枪发射的电子，以其交叉斑作为电子源，经二级聚光镜及物镜的缩小形成具有一定能量、一定束流强度和束斑直径的微细电子束，在扫描线圈驱动下，于试样表面按一定时间、空间顺序作栅网式扫描。聚焦电子束与试样相互作用，产生二次电子发射以及背散射电子等物理信号，二次电子发射量随试样表面形貌而变化。二次电子信号被探测器收集转换成电讯号，经视频放大后输入到显像管栅极，调制与入射电子束同步扫描的显像管亮度，得到反映试样表面形貌的二次电子像。 本次实验中主要通过观察背散射电子像及二次电子像对样品进行分析表征。 1）背散射电子 背散射电子是指被固体样品原子反射回来的一部分入射电子，其中包括弹性背反射电子和非弹性背反射电子。弹性背反射电子是指被样品中原子和反弹回来的，散射角大于90度的那些入射电子，其能量基本上没有变化（能量为数千到数万电子伏）。非弹性背反射电子是入射电子和核外电子撞击后产生非弹性散射，不仅能量变化，而且方向也发生变化。非弹性背反射电子的能量范围很宽，从数十电子伏到数千电子伏。背反射电子的产生范围在100nm-1mm深度。背反射电子产额和二次电子产额与原子序数的关系背反射电子束成像分辨率一般为50-200nm（与电子束斑直径相当）。背反射电子的产额随原子序数的增加而增加，所以，利用背反射电子作为成像信号不仅能分析形貌特征，也可以用来显示原子序数衬
扫描电镜实验报告
HUNAN UNIVERSITY 姓名：扫描电镜实验报告 姓名：高子琪 学号： 2
