城市道路照明设计步骤

道路照明设计步骤

说明：本设计步骤适用于初学者入门参考之用，实际图纸应经专业负责人、校核、审核审定人等进行审核方可出图。

遵照标准：城市道路照明设计标准CJJ45-2015

一、外部资料收集

业主方面

a、电源要求

b、灯具、电缆等要求

c、控制方式

二、内部互提条件

a、道路等级

b、道路形式

三、专业内设计

a、选择标准

b、计算照度

c、选择灯具

d、选择照明方式

e、复核功率密度及照度

f、设计回路即电气保护和控制

具体如下：

1、确定道路等级

此由道路设计决定，同时应明确道路路面材质（沥青or混凝土）。

2、计算平均照度

据道路等级查设计标准，表3.3.1，确定照度标准值。

再按下式计算平均照度，计算平均照度须大于照度标准值：

E

av =Φ·N·U·K/(S·W

eff

)

式中：E

av

——平均照度维持值（lx）

Φ——灯具光通量,120*功率

N——路灯为对称布置时取2，单侧和交错布置时取1

U——利用系数，0.6

K——灯具维护系数，0.7

S——灯杆间距（m）

W

——道路有效宽度（m）

eff

3、选择灯具

根据设计标准，选择功能性灯具，一般选截光型、半截光型灯具，灯具光源无特殊要求一般选择LED光源，功率因数cos?≥0.95（广州市要求）。

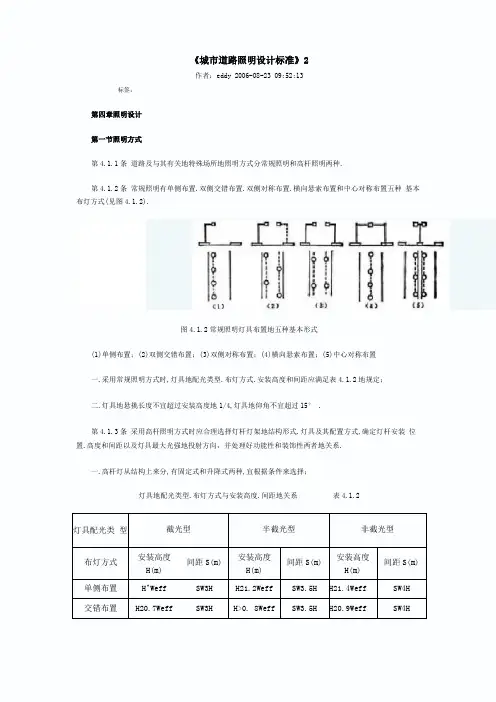

4、选择照明方式

根据设计标准，5.1款，选择照明方式。灯具的布置方式、安装高度和间距可按表5.1.3经计算后确定。

5、复核功率密度

选择好灯具和照明方式后，根据表5.1.2调整高度和间距，以满足表7.1.2功率密度（LPD）的要求。功率密度一定要满足，这是国家强制性条文。功率密度值按下式计算：

LPD =1.1·p /(S·We）

式中：LPD——照明功率密度值（W/m2）

p——单灯功率（W）

S——灯杆间距（m）

W

——道路有效宽度（m）

eff

其中1.1是调光驱动电源等的能耗系数。

6、确定照明回路数及箱变数量

据照明方式及照明控制要求，确定道路照明回路数和照明箱变数量。按每1000m为1个回路（即每回路长度不大于1000m）,每2000m（半径小于1000m）设1个箱变的原则确定箱变数量。当然这个不能一概而论，应综合功率、电缆型号、现场实际等因素考虑。主要考虑压降问题。

7、选择路灯专用箱变

据路灯总功率选择供电的路灯专用变压器，变压器选择D，yn11的三相配电变压器。变压器利用率为70~80％，包括功能性照明和景观照明、交通、广告灯箱及支路照明等预留负荷。

8、选择照明电力电缆及灯具连接线

据每个回路的数据，计算选择各回路照明电力电缆，一般选4芯铜芯电缆，YJV-0.6/1kV-4×n。灯具连接线统一选用RVV-3×2.5。

9、选择断路器

照明回路计算电流为：

I

c

=1.1·P/(1.732·U·cos?)

式中：P——回路额定功率（W）

U——照明回路额定电压，380V

cos?——功率因数，cos?≥0.95

其中1.1是调光驱动电源等的能耗系数。

照明用低压断路器的长延时过电流脱扣器的整定电流为：

I

r1≥K

r1

·I

c

式中：K

r1

——长延时过电流脱扣器的可靠系数，取1.1

I

c

——照明回路的计算电流（A）

照明用低压断路器的短路过电流脱扣器的整定电流为：

I

r2≥K·I

r1

。

式中，I

r1

——长延时过电流脱扣器的整定电流（A）

K——整定倍数，而K的取值范围大致为：2.47（I

c / I

r1

）≤K≤0.77（I

f

/

I

r1

）

校验断路器脱扣器动作的灵敏度K

lm

，即：

K

lm = I

f

/I

r2

式中：K

lm

≥1.3；

I

f

——路灯线路末端最小短路电流，对于TN系统为相—保短路（即单相接地故障）或L-N短路电流，对于TT系统为L-N短路电流。

I

r2

——断路器短路过电流脱扣器的整定电流值

据I

r1及I

r2

选择各回路断路器（选A类断路器）。每个回路均设置漏保。

同理，计算选择主干线断路器（选B类断路器）。

10、保护接地

接地形式采用TT系统，详见院标准说明。

11、绘制或修改变压器箱一次接线图、路灯控制箱一次系统图、二次原理图、道路照明总平面图、道路照明平面图、路灯标准横断面图、材料表、目录。其余图均采用通用大样图。
