zigbee芯片与zigbee模块的区别和优缺点对比
zigbee芯片与zigbee模块的区别和优缺点对比

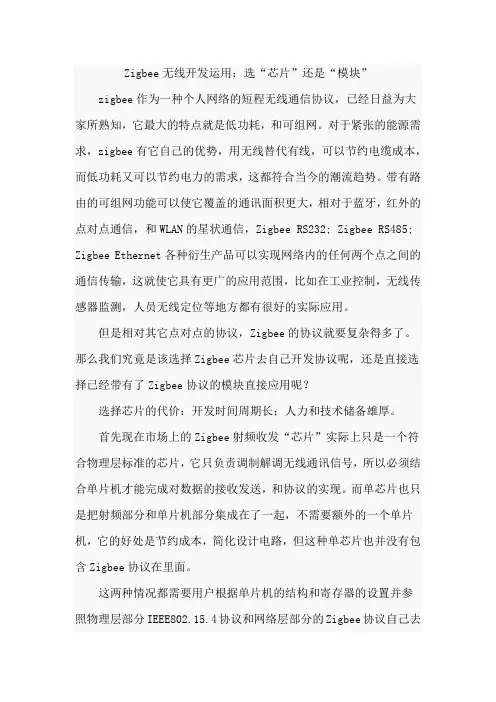

ZigBee在个人网络中越来越被称为短距离无线通信协议。它的最大特点是具有低功耗，低网络，特别是可路由的网络功能，并且在理论上可以无限扩展ZigBee期望的通信范围。对于蓝牙，红外点对点通信和WLAN星型通信，ZigBee协议要复杂得多。因此，我应该选择ZigBee芯片自行开发协议，还是应该直接选择具有ZigBee协议的模块直接应用？
芯片研发：需要足够的人力和技术储备以及长时间的开发
市场上的ZigBee无线收发器“芯片”实际上是符合物理层标准的芯片。因为它仅调制和解调无线通信信号，所以必须将其与单片机结合使用以完成数据收发器和协议的实现。另一方面，单片机仅集成了射频部分和单片机部分，并且不需要额外的单片机。它的优点是节省成本和简化电路。
在这两种情况下，用户都需要自己通过微控制器的结构和寄存器的设置自行开发所有软件部分，还要参考物理层部分的IEEE802.15.4协议和网络层部分的ZigBee协议。对于实际应用用户而言，这种工程量很大，开发周期和测试周期都非常长，并且由于它是无线通信产品，因此不容易保证其产品质量。
目前，许多ZigBee公司都在提供自己的芯片ZigBee协议栈，它仅提供该协议的功能，并不意味着它具有真正的适用性和可操作性。没有提供用户数据界面的详细描述。用户为什么可以忽略芯片中的程序，而只使用芯片来传输自己的数据？这不仅可以简单地实现包含ZigBee协议栈的芯片，也不能仅实现包含ZigBee协议栈的芯片。
所有这些都要求用户基于完整的协议代码和他们自己的上层通信协议，完整的简单
数据无线发送和接收，完整的路由，完整的网络通信以及调试步骤，来修改协议栈的内容。因此，对于实际应用的用户来说，开发周期大大延迟了，具有如此复杂协议的无线产品具有更多不确定因素，并且容易受到外部环境条件的影响。实际的发展问题是多种多样的，难以解决。
模块生产的成本
通过节省ZigBee开发周期，或许可以抓住项目推广的第一个机会。ZigBee模块已经包括所有外围电路和完整的协议栈。这是一种即用型产品。经过制造商的优化设置修订和老化测试，具有一定的质量保证。出色且可靠的zigBee应用程序“模块”紧凑，硬件小巧，具有芯片焊盘设置校正功能，能够内置芯片和外部SMA天线，通信距离范围为100米至1200米。
该软件包括完整的ZigBee协议栈。它在PC上具有自己的部署工具。它可以使用串行端口与用户的产品通信并部署模块的网络拓扑参数，例如发射功率和信道，使用方便快捷。
透传模块的优点在于，用户无需考虑其程序的工作方式，只要用户通过串行端口将其数据发送到模块，模块就会根据预设的网络自动无线传输数据结构体。
