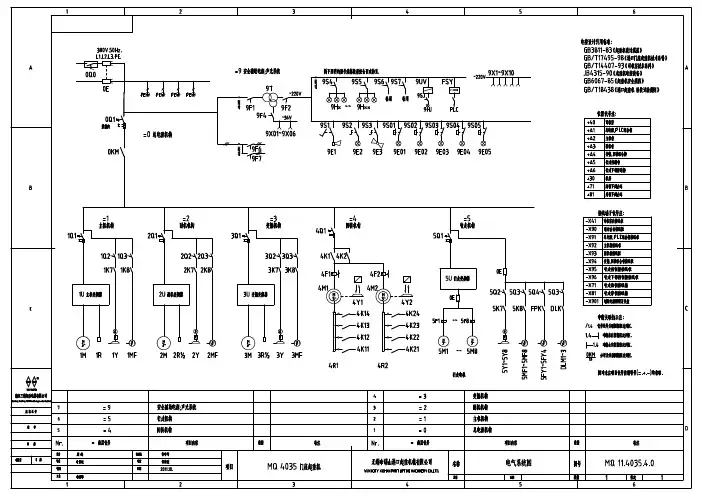

造船用门式起重机电气原理图

电动伸缩门说明书

电动伸缩门开门电机说明书 点击次数：5016更新时间：2013-03-29 15:24:01【打印此页】【关闭】 请先选择您所使用的电机为哪种（通常市面上比较常见的电动伸缩门所使用的开门机大部分为威捷电机，如果您不清楚您所使用的电机是哪种牌子就直接点击百胜电机（通用型）查看使用说明） 威捷电机说明书百胜电机说明书晶源电机使用说明书 1、WJ（MJ201）第二代一体化机器人使用说明书 目录

1.产品概述 2.产品功能 3.产品参数 4.产品示意图 5.产品安装步骤 6.磁铁安装示意图 7.电器接线图 8.防爬安装示意图 9.故障分析 10.包装清单 一、产品概述 1、该产品集机械与电子与一体。将原来两个独立的开门机合二为一，并将所以电子控制功 能集成在一起，安装简单，方便；外形简洁，美观。

2、低温自动加温装置。确保环境低至-40度依然能够正常工作，加温装置自动开启进行加温。 3、智能化的限位方式。该产品摒弃了原机器人产品上安装困难的限位开关，并且简化了磁铁的安装，限位更可靠、安全。 二、功能特点 1、全遥控控制开门、关门、停止； 2、开、关门后启动时都具有软启动； 3、智能限位功能； 4、手动离合； 5、低温自动加热功能； 6、总运行时间保护功能； 7、红外线防撞功能； 8、红外线防爬装置接口； 9、热保护装置，延长电机使用寿命； 三、技术参数

1、环境温度：-40度- +55度 2、相对温度：小于等于百分之90 不凝霜 3、电源电压/频率：AC220V±10%/50Hz 4、电机额定输入功率：370W*2 5、电机额定电流：*2 6、电机绝缘等级：B 7、电机热保护温度：120度 8、输出转速：n=45rpm 9、电机工作制：S2 10、电机升温启动温度：0度±5度 11、加温功率：小于等于60W*2

起重机的电气控制

起重機的電氣控制 起重機是專門用來起吊和短距離搬移重物的一種生產機械，通常也稱為吊車、行車或天車。按其結構及運動形式的不同，可分為橋式起重機、門式起重機、塔式起重機、旋轉起重機及纜索起重機等。其中以橋式起重機的應用最為廣泛並具有一定的代表性。 一、橋式起重機的主要結構及運動形式 橋式起重機由橋架（雙稱大車），裝有提升機構的小車、大車運行機構及操縱室等幾部分組成。 1- 駕駛室 2-輔助滑線架 3-交流磁力9 8 6 5 4 3 2 1 7

控制盤 4-電阻箱 5-起重小車 6-大車拖動電動機 7-端梁 8-主滑線 9-主梁 橋架是橋式起重機的基本構件，它由主梁、端梁、走臺等幾部分組成。主梁跨架在車間上空，其兩端聯有端梁，主梁外側裝有走臺並設有安全欄杆。橋架的一頭裝有大車移行機構、電氣箱、起吊機構和小車運行軌道以及輔助滑線架。橋架一頭裝有駕駛室，另一頭裝有引入電源的主滑線。 大車移行機構是由驅動電動機、制動器、傳動軸、減速器和車輪等幾部分組成。其驅動方式有集中低速驅動、集中高速驅動和分別驅動方式三種： 集中低速驅動是由一臺電動機通過減速器同時帶動兩個主動輪，使傳動軸的轉速低於電動機軸的轉速，與車輪的轉速相同，一般是50～100r/min。 集中高速驅動是由電動機通過制動輪直接與聯軸節、傳動軸聯接，再通過減速器與車輪聯接。這樣，運行機構的傳動軸的轉速與電動機的轉速相同，一般是700～1500r/min。 分別驅動是由兩套獨立的無機械聯繫的運行機構組成。每套運行機構由電動機通過制動輪、聯軸節、減速器與大車車輪聯接，省去了中間傳動軸。但分別

驅動的運行機構是用兩臺同樣型號的電動機，用同一控制器控制。 分別驅動與集中驅動相比，自重較輕，安裝和維護方便，實踐證明使用效果良好。目前我國生產的橋式起重機大部分採用分別驅動方式。 小車運行機構由小車架、小車移行機構和提升機構組成。小車架由鋼板焊成，其上裝有小車移行機構、提升機構、欄杆及提升限位開關。小車可沿橋架主梁上的軌道左右移行。在小車運動方向的兩端裝有緩衝器和限位開關。小車移行機構由電動機、減速器、捲筒、制動器等組成。電動機經減速後帶動主動輪使小車運動。提升機構由電動機、減速器、捲筒、制動器等組成，提升電動機通過制動輪、聯軸節與減速器聯接，減速器輸出軸與起吊捲筒相聯。 操縱室是操縱起重機的吊艙，又稱駕駛室。在操縱室內，主要裝有大小車運動機構和起升機構的操縱系統和有關裝置，如控制器、保護箱及照明開關箱；有關安全開關，如緊急開關、電鈴開關等。 操縱室一般固定在主梁下方的一端，也有隨小車移動的。其上方有通向走臺的艙口。為了安全，艙口處裝有安全開關，避免司機及維護人員上車發生觸電事故。

电动伸缩门安装施工

电动伸缩门安装施工 一、图纸对施工的要求 （一）严格按国家施工规范施工 （二）严格按图纸施工 （三）严格按企业标准施工 二、施工准备 根据本工程的特点及工期要求，特作以下布置。 （一）施工资料准备 办理进场施工有关的一切手续，施工图经过会审，施工组织方案经过批准并交底。 （二）技术准备 工程技术人员熟悉施工图纸和相关设计资料，充分了解和掌握设计的设计意图，结构特点及技术要求，保证施工顺利进行。 （三）劳动力准备 各项施工人员计划落实，随时可以调动进场，并已经过必要的岗位技术、质量、安全、消防教育。 （四）保证电动伸缩门制作的质量标准： 1、材料的标准：长度允许偏差+1.0mm，断面尺寸允许偏差+0.5mm，主壁厚允许偏差+0.2mm，外观应色泽均匀、光滑无裂纹和凹凸不平 2、型材下料的标准：长度允许偏差+0.5mm，切口角度允许偏差45。+15′，端头不应有加工变形，并应去处毛刺； 3、型材焊接的标准：平面度允许偏差差≤0.5mm，对角线允许偏差

≤0.5mm，焊接过程中型材表面不得有划擦伤。 4、辅件安装的标准：安装应牢固、位置正确、开关灵活； 5、成品包装的标准：符合GB 6388-1986和GB 191-2000标准。 （六）安装工艺: 本工程采用公司先进的连接安装法。 工艺流程: 地面打眼-预埋螺栓-钢轨铺设-电动伸缩门安装-电动伸缩门调试三、施工步骤 （1）熟悉图纸,清楚了解设计意图,质量要求及细部做法,认真研究并全部领会.如对图纸有不同意见或不理解的部分,可在设计及施工图纸会审时提出意见,以求解答.按施工场地整齐堆放各种材料,组织施工机械设施的架设、安装与调试。 （2）遵守现场用电、用水的规范,严格执行现场安全管理制度。（3）做好场容、以及环境卫生,安全消防等项目工作,坚持文明施工,创建安全文明工地。 （4）进场前对场地工作人员做好技术交底。 四．质量计划与目标 为确保本工程创造一流的施工质量，制定如下质量控制目标：（一）工程总体目标： 1、严格按设计施工，满足国家规范要求，质量达到优良，争创省 优。

基于PLC控制的桥式起重机电气设计(图文)

f21 基于PLC控制的桥式起重机电气设计(图文) 桥式起重机是生产企业广泛应用的生产工具之一。传统的电气控制系统接线复杂。介绍一种采用SIMENSS7-200型PLC控制的起重机电控系统。智能化程度较高。 关键词：PLC，起重机，控制系统，HMI，智能化 1.引言 桥式起重机是生产企业广泛应用的生产工具之一，传统的电气控制系统接线复杂，故障率高，难以维护。本文结合生产实际的，介绍一种采用SIMENS S7-200型PLC控制的起重机电控系统，其控制线路简单，安全可靠，智能化程度较高，能够有效地提高生产效率。 2 总体设计方案 一个完整的基于PLC控制的桥式起重机电气系统，主要由六大模块组成[1]，分别为：1）配电保护模块2）主起升机构模块3）副起升机构模块4）大车运行机构模块5）小车运行机构模块6）PLC 控制模块。通过联动台上的主令控制器、按钮等手动控制装置，把信号传递给PLC的输入模块，CPU内的程序对这些信号进行处理，再由输出模块输出控制信号控制中间继电器、指示灯、报警器、显示装置等。中间继电器带动大的接触器，进一步控制起重机各机构电机的启动、停止及运行。免费论文。各种保护信号如限位开关、过流继电器、门开关、超载限制器等也将信号反馈到PLC的输入模块，起到安全保护的作用。免费论文。系统总图见图1。 2.1 控制系统安全保护 （1）安全门开关联锁保护：在门开关没关的情况下，总接触器不能吸合，在总接触器吸合的情况下，打开门开关，总接触器断开。 （2）超载保护：当起重量达到额定起重量的95%时，开始报警，达到额定起重量的105%，报警并输出停止信号，此时，起升机构只能下降，不能上升。 （3）断相、相序保护：通过断相相序保护器来实现。 （4）各机构限位保护：包括主副起升、下降限位；大车左行、右行限位；小车前行、后行限位，到达限位时，切断对应方向电源，此时，该机构只能向相反方面运行。 （5）设置急停开关，在出现紧急事故的情况下，切断总电源。急停开关一般为红色蘑菇头非自复位型。 （6）设置零位保护，各机构控制器只有在零位的情况下，总接触器才能吸合，防止在停电后，主令没回零的情况，各机构自行运行，带来危险。 （7）设置热继电器，当电机通过的电流超过 电动机的额定电流，电机温度过热时，其相应的热继电器工作，断开主回路，起到保护电机的作用。 （8）设置电铃或报警装置，在出现故障时，可进行报警。在起重机动作之前应该报警，必须在响铃后方可操作大车运行机构。 2.2输入输出信号设计 通过用户对桥机控制档位及安全的要求，需要以下控制信号： 主副钩起升、下降信号、2档、3档、4档，小车和大车的前、后、左、右方向信号及2档、3档、4档；主副起升限位、大小车限位；热继电器信号、超载信号、变频器故障信号；安全门开关，启动、停止、急停、照明、电铃、变频器复位信号；初步确定所有的手动输入信号和反馈信号总共48个，对应的输出有31个。 3 PLC的内部逻辑运算原理与梯形图的绘制 3.1 PLC的扫描执行原理

桥式起重机点动控制电气回路

编订：__________________ 审核：__________________ 单位：__________________ 桥式起重机点动控制电气 回路 Deploy The Objectives, Requirements And Methods To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level. Word格式 / 完整 / 可编辑

文件编号：KG-AO-5655-77 桥式起重机点动控制电气回路 使用备注：本文档可用在日常工作场景，通过对目的、要求、方式、方法、进度等进行具体的部署，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。下载后就可自由编辑。 1、概述 我公司下属机械汽车修理厂的检修车间有两台st／10．5m桥式起重机，专供检修机械及汽车时作起吊之用。由于检修汽车时发动机汽缸的找正，对电动葫芦的上升量及下降量的要求很严格，在某一位置时升降量必须很小，否则汽缸无法找正。这就要求电动葫芦必须具有点动控制，但从厂家购回来的电动葫芦设有此装置，它没有严格的升降量，这对于汽车发动机维修很不方便。由于这种实际操作的需要，我们对桥式起重机的电气控制系统进行改进，在上升及下降的电气回路中各增加一只中间继电器1ZJ（或2ZJ），同时增加一个组合开关LK，其工作原理是利用交流接触器和中间继电器得电的时间差，从而实现点动控制。 2、电路的改装方法

电动伸缩门施工组织设计方案资料

电动伸缩门施工组织设计方案 一、招标文件对施工的要求 符合国家《建筑工程施工质量验收统一标准》GB50300-2015 《中华人民共和国公安部行业标准》（GA70-94） 《视频安防监控系统技术要求》（GA/T367-2001） 《民用闭路监视电视系统工程技术规范》(GB50198-94) 《建筑安装工程安全技术规程》 《建筑安装工人安全操作规程》 《中华人民共和国消防条例》 二、施工内容及施工准备 1、施工内容 原有设施拆除 拆除原来铁门、两个立柱拆除原来贴砖、拆除原有岗亭。 新建设施 伸缩门全长8米，不锈钢门档，双轮单轨道导向,行驶平稳、道闸约6米，不锈钢外壳、岗亭成套2*3米，含1P空调不锈钢及钢化玻璃，顶部隔热材料（防火型）、设立人员进出口通道，设立小门不锈钢材料高1.2M、立柱需更换瓷砖，上面加球型大灯，电源需从办公楼铺设、岗亭安装区域需做地面10CM混泥土硬化处理面积不小于10平米。 2、施工准备 （1）、施工资料准备 办理进场施工有关的一切手续，施工图经过会审，施工组织方案经

过批准并交底。 （2）、技术准备 电动伸缩门及道闸施工组织设计方案工程技术人员熟悉施工图纸和相关设计资料，充分了解和掌握设计的设计意图，结构特点及技术要求，保证施工顺利进行。 （3）、劳动力准备 各项施工人员计划落实，随时可以调动进场并已经过必要的岗位技术、质量、安全、消防教育。 （4）、保证电动伸缩门制作的质量标准 a、材料的标准:长度允许偏差+1.0mm 断面尺寸允许偏差+0.5mm 主壁厚允许偏差+0.2mm外观应色泽均匀、光滑无裂纹和凹凸不平 b、型材下料的标准 长度允许偏差+0.5mm切口角度允许偏差45。+15′端头不应有加工变形并应去处毛刺。 c、型材焊接的标准 平面度允许偏差差≤0.5mm 对角线允许偏差≤0.5mm焊接过程中型材表面不得有划擦伤。 d、辅件安装的标准 安装应牢固、位置正确、开关灵活 e、成品包装的标准 符合GB 6388-1986和GB 191-2000标准。 (5)、安装工艺: 本工程采用公司先进的连接安装法。 工艺流程: 地面打眼-预埋螺栓-钢轨铺设-电动伸缩门安装-电动伸缩门调试三、施工步骤

毕业设计论文桥式起重机电气控制毕业设计

275T/50桥式起重机电气控制设计 摘要 桥式起重机是桥架在高架轨道上运行的一种桥架型起重机，又称天车。桥式起重机的桥架沿铺设在两侧高架上的轨道纵向运行，起重小车沿铺设在桥架上的轨道横向运行，构成一矩形的工作范围，就可以充分利用桥架下面的空间吊运物料，不受地面设备的阻碍。桥式起重机广泛地应用在室内外仓库、厂房、码头和露天贮料场等处。桥式起重机可分为普通桥式起重机、简易粱桥式起重机和冶金专用桥式起重机三种。普通桥式起重机一般由起重小车、桥架运行机构、桥架金属结构组成。起重小车又由起升机构、小车运行机构和小车架三部分组成。起升机构包括电动机、制动器、减速器、卷筒和滑轮组。电动机通过减速器，带动卷筒转动，使钢丝绳绕上卷筒或从卷筒放下，以升降重物。本文重点研究起重机的控制，通过使用串电阻的调速方法已实现对电机的控制，从而控制起重机。 关键词：起重小车;电动机；串电阻调速

275T/50 bridge crane electrical control design ABSTRACT Bridge crane is a bridge in an elevated running track as a bridge-type crane, also known as Crane。Bridge crane installed in the bridge along the track on both sides of the elevated vertical run，Lifting trolley along the bridge on the laying of the track in the horizontal run, which constitute the scope of work of a rectangle, you can take full advantage of the space bridge was being lifted the following materials, the hindered from ground equipment.Bridge crane widely used in indoor and outdoor warehouses, factories, docks and outdoor storage yard, etc.Bridge crane bridge crane can be divided into ordinary, simple beam bridge crane and metallurgical three special bridge crane.Lifting bodies, including the motor, brake, reducer, drum and pulle y blocks。Car lifting and lifting by the agencies, institutions and small car running frame is composed of three parts.Lifting bodies, including the motor, brake, reducer, drum and pulley blocks. Motor through reducer, driven rotating drum so that the wire rope around the drum or from the reel down to take-off and landing weights.This article focuses on the crane's control, through the use of series resistance to achieve the speed control method of motor control to control a crane. Keywords: lifting trolley; motor; governor resistor string

20,5t行车主要部分电气工作原理图

20/5t桥式主要部分电气工作原理 20/5t桥式起重机经常移动的。因此要采用移动的电源线供电，一般采用软电缆供电，软电缆可随大、小车的滑触线通过生产车间中常用的20／5t桥式起重机，它是一种用来吊起或放下重物并使重物在短距离内水平移动的起重设备，俗称吊车、行车或天车。起重设备按结构分，有桥式、塔式、门式、旋转式和缆索式等多种，不同结构的起重设备分别应用于不同的场合。生产车间内使用的是桥式起重机，常见的有5t、10t单钩和15／3t、20／5t双钩等。下面以20／5t双钩桥式起重机为例分析一下20/5t桥式起重机控制线路。20/5t桥式起重机主要由主钩（20t）、副钩（5t）、大车和小车等四部分组成。如图10-17所示是20/5t桥式起重机的外形结构图。 1-驾驶室 2-辅助滑线架 3-交流磁力控制器4-电阻箱 5-起重小车 6-大车拖动电动7-端梁 8-主滑线 9-主梁 图10-17 桥式起重机外形结构图 20/5t桥式起重机由五台电动机组成，其主要运动形式分析如下：大车的轨道设在沿车间两侧的柱子上，大车可在轨道上沿车间纵向移动；大车上有小轨道，供小车横向移动；主钩和副钩都安装在小车上。交流起重机的电源为380V。由于起重机工作时是电刷引入起重机驾驶室内的保护控制盘上，三根主滑触线是沿着平行于大车轨道方向敷设在车间厂房的一侧。提升机构、小车上的电动机和交流电磁制动器的电源是由架设在大车上的辅助滑触线（俗称拖令线）来供给的；转子电阻也是通过辅助滑触线与电动机连接的。滑触线通常用圆钢、角钢、V形钢或工字钢轨制成。 10.6.1 20/5t桥式起重机的工作原理 1.主电路分析 桥式起重机的工作原理如图10-18所示。大车由两台规格相同的电动机M1和M2拖动，用一台凸轮控制器Q1控制，电动机的定子绕组并联在同一电源上；YA1和YA2为交流电磁制动器，行程开关SQ R和SQ L作为大车前后两个方向的终端保护。小车移动机构由一台电动机M3拖动，用一台凸轮控制器Q2控制，YA3为交流电磁制动器，行程开关SQ BW和SQ FW作为小车前、后两个方向的终端保护。副钩提升由电动机M4拖动，由凸轮控制器Q3来控制，YA4为交流电磁制动器，SQ U1为副钩提升的限位开关。主钩提升由电动机M5拖动，由主令控制器SA和一台磁力控制屏控制，YA5、YA6为交流电磁制动器，提升限位开关为SQ U2，下降限位开关SQ U3。 总电源由电源隔离开关QS1控制，整个起重机电路和各控制电路均用熔断器作为短路保护，起重机的导轨应当可靠地接零。在起重机上，每台电动机均由各自的过电流断电器在作为分路过载保护。过电流继电器是双线圈式的，其中任一线圈的电流超过允许值时，都能使继电器动作，分断常闭触头，切断电动机
