法拉第效应实验
法拉第效应初探
（顾从真 复旦大学物理系06级）
摘要
本文简要概括了法拉第效应的历史、原理、步骤以及不同条件下的现象的记录分析和数据处理。
关键词
法拉第效应，磁光效应，旋光介质，偏振
引言
1845年，法拉第（Michael Faraday ）在探索电磁现象和光学现象之间的联系时，发现了一种现象：当一束平面偏振光穿过介质时，如果在介质中，沿光的传播方向上加上一个磁场，就会观察到光经过样品后偏振面转过一个角度，即磁场使介质具有了旋光性，这种现象后来就称为法拉第效应。法拉第效应第一次显示了光和电磁现象之间的联系，促进了对光本性的研究。之后费尔德（V erdet ）对许多介质的磁致旋光进行了研究，发现了法拉第效应在固体、液体和气体中都存在。
实验部分
实验目的
了解法拉第效应经典理论，初步掌握进行磁光测量的基本方法，对法拉第效应的现象和成因进行分析。
实验原理
一束平面波穿过介质，如果介质中沿光的传播方向加一个磁场，会观察到光经过样品后偏振面转过一个角度，符合公式，
VBL
θ=
θ为法拉第效应旋光角；L 为穿过介质的厚度；B 为平行与光传播方向的磁感强度分量；V 是比例系数，由工作物质和波长决定，表征物质磁光特性，称为费尔德(Verdet)常数。
几乎所有物质都有法拉第效应，但一般都不显著，规定V>0为正旋，方向与产生磁场的螺线管中的电流方向一致。V<0为负旋。
我们可以这样解释法拉第效应。
如图，我们把偏振光分成左旋和右旋部分，通过厚l 的介质会产生不同相位差，
1()()2R L R L n n l π
θ??λ
=-=-
由量子理论，在B 场作用下，介质轨道电子磁矩具有势能
2B eB
B L m
μψ=-=
B L 是轨道角动量在B 方向上的分量。
用能量为ω 的左旋圆偏振光子激发电子，电子在磁场中能级结构与用能量为
()L ωφ-? 的光子激发电子，电子在无磁场时能级结构相同。推出，
()()L L n n ωωφ=-? ，2L eB m
φ?= 进一步可得，
()()2L dn eB
n n d m ωωω=-?
()()2R dn eB
n n d m ωωω=+?
带入θ的关系式，有
()2e dn
V mc d λλλ=-?
的关系，所以可以由V 和色散关系来验证荷质比的数值。
实验装置
法拉第效应实验装置如图所示。由光源产生的复合白光通过小型单色仪后可以获得波长在360～800nm 的单色光，经过起偏镜成为单色线偏振光，然后穿过电磁铁。电磁铁采用直流供电，中间磁路有通光孔，保证人射光与磁场B 方向一致。根据励磁电流的大小可以求得对应的磁场值。入射光穿过样品后从电磁铁的另一极穿出人射到检偏器上，透过检偏器的光进入光电倍增管，由数显表显示光电流的大小，即出射光强的大小。根据出射光强最大(或最小)时检偏器的位置读数即可得出旋光角。检偏器的角度位置读数也由数显表读出。
实验内容
1. 用实验室提供的光源和器材搭建光路，测定偏振光的转角。
2. 用高斯计测定磁感强度随电流强度的变化 。
3. 钠灯为光源，测定ZF6玻璃样品的θ-B 曲线，求出V 值。
4. 改变波长，测θ随波长的变化规律
5. 利用分光计求出折射率与波长的关系，验证荷质比e/m 的数值。
实验数据与结果分析
1. 成功验证了法拉第效应的性质——
1）转角θ的大小与外界磁场大小成正比，如图
B / mT
Φ /
o
B / mT
Φ /
o
2）对于ZF6这种特殊介质，Verdet 常数在波长589nm 附近的值：
计算得到值为()3
0.5710'cm ??，与理论值()3
0.8~1.010'T cm ??有些差距。
主要原因认为是晶体本身的性质可能与资料所说有一定偏差，可能有杂质等。也不排除
波长和厚度（都无法直接测量，而是通过资料得到）的数值偏差以及温度的影响。 3）令磁场反向变化取值，得到反向等大的偏角。说明对确定的介质，偏转方向只与磁场方向有关，与光的传播方向无关。
2. 猜测
V 与λ关系，如图，
Φ/
o
λ / nm
Φ/
o
λ / nm
使用对三价稀土金属离子的经验公式，22()t V k λλ=-
得到的k 值为0.274和0.240()?，有一定区别，可能有以下原因：
1）λ值对应手轮读数的偏差（单位分别为25nm 和0.25mm ），偏差预计在±10nm 左右。
2）公式本身的近似
3）λ值取点不够多，但这要由精度决定，要先解决1）的问题。
认为可以通过重新定标单色仪的方法来得到更精确的数值。然后取点更密集，得到准确的V 与λ关系。多次求解取平均值法也是一个可以参考的方法。 3. 验证荷质比，检验用量子理论对法拉第效应的分析
计算得到荷质比平均值()3
1.73010c kg ?，与理论值（()3
1.758810c kg ?）比较误差
为-1.6%。
方法是对五根光谱线分成三组，求出n ?和λ?的值，再与λ一起带入上一步中求得的V 与λ关系，求得系数中的荷质比的具体数值。
见到表中荷质比波动很大，主要原因还是与2.中的一样，应当是由于λ取值不确定性太大引起的。所以多次测量后取平均值应该会更接近真实值。另外如果2.中公式的近似比较成功的话，准确的参数值应当在两组参数之间。
认为实验结果基本证实了理论的解释。由这个实验，可以猜想圆偏振光是比线偏振光更为基本的光的传播形式，因为这里没有办法定位线偏振的两个不相关方向，也就没有办
法从线偏振的角度说明偏转角度的大小。
结论
验证了转角θ的大小与外界磁场大小成正比的特性，求得ZF6玻璃在589nm ，23摄氏度时Verdet 常数为()30.5710'T cm ??，初步验证了V 与λ关系，满足22()t V k λλ=-并利用这关系求出了荷质比的值。误差在-1.6%。但对单色仪的读数精度不太满意，可以作进一步实验加以修正。
致谢
感谢马世红老师在实验过程中的指导，感谢试验中心的老师在过程中的技术支持，使我顺利完成了实验。
参考文献
1. 吴思成，《近代物理实验》，北大出版社（1986年）
2. Frank J. Loeffler, A Faraday Rotation Experiment for the Undergraduate Physics Laboratory
(1982年)
3. 法拉第效应，复旦大学物理实验中心网站2009-6-17
塞曼效应
1-3 塞曼效应 实验目的和要求： 了解塞曼效应的重要意义和原理；学习调节光路，学习使用高分辨气压扫描式法布里- 珀罗标准具（F-P）和光谱测量技术；观测和研究Hg 放电灯的546.1nm 光谱线在外磁场作用下的塞曼分裂现象和谱线的超精细结构；根据实验结果研究原子能级结构，获得有关分裂能级的参量。 教学内容： 1．计算Hg 灯546.1nm 光谱线在磁场作用下分裂的各子谱线的条数、偏振方向、波数变化，和相对强度，作出能级分裂图和光谱分裂示意图。 2．调节光路的准直和共轴，调节F-P 标准具的平行度；观察F-P 标准具产生的等倾干涉圆 环随F-P 内空气折射率的变化；通过气压扫描，用光电倍增管扫描测量546.1nm 光谱 线的强度随气压的变化，要求达到高分辨率，观测到超精细结构。 3．加垂直观测方向的磁场，观察F-P 后干涉圆环的分裂、分裂环的相对强度和偏振状态；用气压扫描测量546.1nm 谱线分裂出的9 条光谱，测量不同偏振状态下的光谱。4．分析塞曼分裂谱，计算各分裂子谱线的波数差和相对强度，并与理论值作比较，求荷质比；从塞曼分裂谱中分析得到原子能级的J 量子数和g 因子。 实验过程中可能涉及的问题(有的问题可用于检查学生的预习情况，有的可放在实验室说明牌上作提示，有的可在实验过程中予以引导，有的可安排为报告中要回答的问题，有的可作为进一步探索的问题。不同的学生可有不同的要求。) 塞曼效应是如何产生的？原子在外磁场下的能级分裂由哪些因素决定？根据你的理 论计算，在1T 磁场的作用下，Hg546.1nm光谱线分裂成几条谱线？分裂谱线的偏振态为什么不同？分裂谱线的相对强度是多少？分裂谱线的波数差为多少cm-1? 本实验通过什么方法分辨测量这么窄的光谱分裂？F-P 的自由光谱范围如何定义，在实验中有什么作用？用气压扫描式F-P 标准具实现高分辨光谱测量的实验条件有哪些（光路，平行度，准直，光电倍增管前加小孔光阑… ）？随着F-P 内气压即空气折射率的变化，为什么可以观测到分 裂谱线重复出现？如何把实验测量结果中光强随气压的变化，标定转化为，光强随谱线波数的变化？此种标定的前提条件是什么？如何尽量减少相邻谱线的互相影响？如果谱线的裂距和强度与理论计算有偏差，可能是什么原因造成的？ 实验装置说明： 1．光源及磁场：Hg 灯与电源（注意Hg 灯上高压的安全），电磁铁与电源（注意电磁铁发热效应，Hg 灯为何需置于磁场中心？） 2．光谱测量：透镜、偏振片和干涉滤光片（各起什么作用？）；气压扫描式F-P 标准具、成像透镜和带小孔光阑的光电倍增管（各起什么作用，如何调节，观察到的光学 现象？） 3．控制和数据采集：气压扫描控制器（注意在升压状态下测量）, 光电倍增管电源系统（注意屏蔽背景光后加高压使用），计算机数据采集（实验测量的是什么物理量？） 实验的主要内容和问题： 1．Hg 灯置于电磁铁中央，在垂直磁场方向观测光谱（平行磁场方向的塞曼分裂光谱会有什么不同？测量方案上有何不同？） 2．调节整体光路，使Hg 灯像、等倾干涉圆环的中心、以及观测点的中心达到准直、共心、共轴。（为什么有这些要求？如何逐步调节并判断？）
最新06 法拉第实验
06法拉第实验
实验法拉第效应 1845电法拉第(Faraday)在探索电磁现象和光学现象之间的联系时，发现了一种现象：当一束平面偏振光穿过介质时，如果在介质中，沿光的传播方向加上一个磁场，就会观察到光经过样品后偏振面转过一个角度见(图1－10－1)，亦即磁场使介质具有了旋光性，这种现象后来就称为法拉第效应。 法拉第效应有许多方面的应用，它可以作为物质结构研究的手段，如根据结构不问的碳氢化合物其法拉第效应的表现不同来分析碳氢化合物；在半导体物理的研究中，它可以用来测量载池子的有效质量和提供能带结构的知识；在电工技术测量中，它还被用来测量电路中的电流和磁场；特别是在激光技术中，利用法拉第效应的特性，制成了光波隔离器或单通器，这在激光多级放大技术和高分辨激光光谱技术中都是不可缺少的器件。此外，在激光通讯、激光雷达等技术中，也应用了基于法拉第效应的光频环行器、调制器等。 本实验要求了解法拉第效应的经典理论，并初步掌握进行磁光测量的基本方法。 一实验原理 (一)法拉第效应实验规律: 1.当磁场不是非常强时，法拉第效应中偏振面转过的角度θ，与沿介质厚度方向所加磁场的磁感应强度B及介质厚度L成正比，
即(1－10—1) 或(1－10—2) 式巾比例常数V叫做费尔德常数。 几乎所有的物质都存在法拉第效应。在不同的物质偏振面旋转的方向可能不向。设想磁场B是由绕在样品上的螺旋线圈产生的。习惯上规定：振动面的旋转方向和螺旋线圈中电流方向一致，称为正旋(V＞0)；反之，叫做负旋(V＜0)。V由物质和工作波长决定，它表征物质的磁光特件。 2.对于每一种给定的物质，法拉第旋转方向仅由磁场方向决定。而与光的传播方向无关(不管传播方向与B同向或反向)。这是法拉第磁光效应与某些物质的固有旋光效应的重要区别。固有旋光效应的旋光方向与光的传播方向有关。对固有旋光效应而言，随着顺光线和逆光线方向观察，线偏振光的振动河的旋向是相反的，因此，当光波往返两次穿过固有旋光物质时，则会一次沿某一方向旋转，另一次沿相反方向旋执结果是振动面复位，即振动面没有旋转。而法拉第效应则不然，在磁场方向不变的情况下，光线往返穿过磁致旋光物质时，法拉第转角将加倍，即转角为2θ。利用法拉第旋向与光传播方向无关这一特性，可令光线在介质中往返数次，从而使效应加强。 3.与固有旋光效应类此法拉第效应包有旋光色散，即费尔德常数V随波长λ而变。一束白色线偏振光穿过磁致旋光物质，紫光的振动面要比红先振动面转过的角度大。这就是旋光色散。 实验表明，磁致旋光物质的费尔德常数V随波长λ的增加而减小。旋光色散曲线又称法拉第旋转谱。 (一)法拉第效应的旋光角 一束平面偏振光可以分解为两个不同频率等振幅的左旋和右旋圆偏振光，如（图1—10—2）。设线偏振光的电矢量为E，角频率为ω，可以把E看作左旋圆偏振光和右旋圆偏振光ER之和,通过磁场中的磁性物质(以 下简称介质)时, 的传播速度为VL,的传播速度为,通过长度D的介质后, 和之间产生相位差
法拉第效应实验报告
法拉第效应 一．实验目的 1．初步了解法拉第效应的经典理论。 2．初步掌握进行磁光测量的方法。 二．实验原理 1．法拉第效应 实验表明，偏振面的磁致偏转可以这样定量描述：当磁场不是很强时，振动面旋转的角度F θ与光波在介质中走过的路程l 及介质中的磁感应强度在光的传播方向上的分量H B 成正比，这个规律又叫法拉第一费尔得定律，即 F H VB l θ= ()1 比例系数V 由物质和工作波长决定，表征着物质的磁光特性，这个系数称为费尔得常数，它与光频和温度有关。几乎所有的物质都有法拉第效应，但一般都很不显著。不同物质的振动面旋转的方向可能不同。一般规定：旋转方向与产生磁场的螺线管中电流方向一致的，叫正旋（0V >）反之叫负旋（0V <）。 法拉第效应与自然旋光不同，在法拉第效应中，对于给定的物质，偏振面相对于实验室坐标的旋转方向，只由B 的方向决定和光的传播方向无关，这个光学过程是不可逆的。光线往返一周，旋光角将倍增。而自然旋光则是可逆的，光线往返一周，累积旋光角为零。与自然旋光类似，法拉第效应也有色散。含有三价稀土离子的玻璃，费尔德常数可近似表示为： ()1 22t V K λλ-=- ()2 这里K 是透射光波长t λ，有效的电偶极矩阵元，温度和浓度等物理量的函数，但是与入射波长λ无关。这种V 值随波长而变的现象称为旋光色散。 2．法拉第效应的经典理论 从光波在介质中传播的图像看，法拉第效应可以这样理解:一束平行于磁场方向传播的平面偏振光，可以看作是两柬等幅的左旋和右旋偏振光的叠加，左旋和右旋是相对于磁场方向而言的。介质中受原子核束缚的电子在人射光的两旋转电矢量作用下，作稳态的圆周运动。在与电子轨道平面相垂直的方向上加一个磁场B ，则在电子上将引起径向力M F ，力的方向决定于光的旋转方向和磁场方向。因此，电子所受的总径向力可以有两个不同的值。轨道半径
法拉第效应实验报告
法拉第效应 【摘要】实验利用励磁电流产生磁场，首先测量磁场和励磁电流之间的关系，利用磁 场和励磁电流之间的线性关系，用电流表征磁场的大小，用消光的方法测定ZF6样品的旋光角和磁场的关系，用倍频法测量MR3样品的旋光角和磁场的关系。最后让偏振光分别两次通过MR3样品，区分自然旋光和法拉第旋光，验证法拉第旋光的非互易性。 关键词：法拉第旋光、旋光角、倍频法、消光法。 引言 法拉第效应1845年由法拉第发现。法拉第效应可用于混合碳水化合物成分分析和分子结构研究。近年来在激光技术中这一效应被利用来制作光隔离器和红外调制器。由于法拉第效应的其他性质，他还有其他更多的应用。 法拉第效应可用来分析碳氢化合物，因每种碳氢化合物有各自的磁致旋光特性；在光谱研究中，可借以得到关于激发能级的有关知识；在激光技术中可用来隔离反射光，也可作为调制光波的手段。 法拉第旋光在强磁场下具有非互易性，这种非互易的本质在微波和光的通信中是很重要的。许多微波、光的隔离器、环行器、开关就是用旋转角大的磁性材料制作的。 原理 当线偏振光穿过介质时，若在介质中加一平行于光的传播方向的磁场，则光的振动面将发生旋转，这种磁致旋光现象是1845年由法拉第首先发现的，故称为法拉第效应。振动面转过的角度称为法拉第效应旋光角。实验发现 θ＝VBL （1）其中θ为法拉第效应旋光角；L为介质的厚度；B为平行与光传播方向的磁感强度分量；V称为费尔德(Verdet)常数。 一般约定，当光的旋转方向与产生磁场的电流的方向一致时，称法拉第旋转是左旋，v>0;反之则叫右旋,v<0。 法拉第效应与自然旋光不一样，不具备一般的光学过程可逆，对于给定的物质，旋转 的方向只由磁场的方向决定，和光的传播方向无关，这叫做法拉第效应的“旋光非互易性”。 法拉第效应的原理 一束平行于磁场方向传播的平面偏振光（表示电场强度矢量），可以看着是两束等幅的左旋和右旋圆偏振光的叠加，不加外磁场时，他们通过距离为的介质后，由于介质 对他们具有相同的折射率和传播速度，所以他们产生的相位移相同，不发生偏转；当有外磁场时，由于磁场使物质的光学性质改变，这两束光具有不同的折射率和传播速度，产生不同的相位移： （2） （3）
法拉第效应与磁光调制实验
法拉第效应与磁光调制实验 1845年，法拉第（M.Faraday）在探索电磁现象和光学现象之间的联系时，发现了一种现象：当一束平面偏振光穿过介质时，如果在介质中，沿光的传播方向上加上一个磁场，就会观察到光经过样品后偏振面转过一个角度，即磁场使介质具有了旋光性，这种现象后来就称为法拉第效应。法拉第效应第一次显示了光和电磁现象之间的联系，促进了对光本性的研究。之后费尔德（Verdet）对许多介质的磁致旋光进行了研究，发现了法拉第效应在固体、液体和气体中都存在。 法拉第效应有许多重要的应用，尤其在激光技术发展后，其应用价值越来越受到重视。如用于光纤通讯中的磁光隔离器，是应用法拉第效应中偏振面的旋转只取决于磁场的方向，而与光的传播方向无关，这样使光沿规定的方向通过同时阻挡反方向传播的光，从而减少光 于激光多级放大和高分辨率的纤中器件表面反射光对光源的干扰；磁光隔离器也被广泛应用Array激光光谱，激光选模等技术中。在磁场测量方面，利用法拉第 效应驰豫时间短的特点制成的磁光效应磁强计可以测量脉冲 强磁场、交变强磁场。在电流测量方面，利用电流的磁效应和 光纤材料的法拉第效应，可以测量几千安培的大电流和几兆伏 的高压电流。 磁光调制主要应用于光偏振微小旋转角的测量技术，它是 通过测量光束经过某种物质时偏振面的旋转角度来测量物质 的活性，这种测量旋光的技术在科学研究、工业和医疗中有广 泛的用途，在生物和化学领域以及新兴的生命科学领域中也是 重要的测量手段。如物质的纯度控制、糖分测定；不对称合成 M.Faraday(1791－1876) 化合物的纯度测定；制药业中的产物分析和纯度检测；医疗和 生化中酶作用的研究；生命科学中研究核糖和核酸以及生命物质中左旋氨基酸的测量；人体血液中或尿液中糖份的测定等。 一、实验目的 1. 用特斯拉计测量电磁铁磁头中心的磁感应强度，分析线性范围。 2. 法拉第效应实验：正交消光法检测法拉第磁光玻璃的费尔德常数。 3. 磁光调制实验：熟悉磁光调制的原理，用倍频法精确测定消光位置；精确测量不同样品 的费尔德常数。 二、实验原理 1、法拉第效应 实验表明，在磁场不是非常强时，如图1所示，偏振面旋转的角度θ与光波在介质中走 d B成正比，即： 过的路程及介质中的磁感应强度在光的传播方向上的分量 θ （1） = VBd 比例系数V由物质和工作波长决定，表征着物质的磁光特性，这个系数称为费尔德（Verdet）常数。附录中，表1为几种物质的费尔德常数。几乎所有物质（包括气体、液体、固体）都
塞曼效应实验
塞曼效应实验 作者杨桥英 指导老师杨建荣 绪论 塞曼效应实验是近代物理中的一个重要实验，它证实了原子具有磁矩和空间量子化，可由实验结果确定有关原子能级的几个量子数如M，J和g因子的值，有力地证明了电子自旋理论。对于教学和学习来说本文所讨论的实验方案的结合使用，不但可以使我们对塞曼实验的原理有更深层次的触动，加深我们对于塞曼效应原理的理解，而且可以使我们对计算机及相应的软件开发在实验中的应用有所了解。 塞曼效应是原子的光谱线在外磁场中出现分裂的现象。塞曼效应是1896年由荷兰物理学家塞曼发现的。他发现，原子光谱线在外磁场发生了分裂。随后洛仑兹在理论上解释了谱线分裂成3条的原因。这种现象称为“塞曼效应”。进一步的研究发现，很多原子的光谱在磁场中的分裂情况非常复杂，称为反常塞曼效应。完整解释塞曼效应需要用到量子力学、电子的轨道磁矩和自旋磁矩耦合成总磁矩，并且空间取向是量子化的，磁场作用下的附加能量不同，引起能级分裂。在外磁场中，总自旋为零的原子表现出正常塞曼效应，总自旋不为零的原子表现出反常塞曼效应。塞曼效应是继1845年法拉第效应和1875年克尔效应之后发现的第三个磁场对光有影响的实例。塞曼效应证实了原子磁矩的空间量子化，为研究原子结构提供了重要途径，被认为是19世纪末20世纪初物理学最重要的发现之一。利用塞曼效应可以测量电子的荷质比。在天体物理中，塞曼效应可以用来测量天体的磁场[]1。 1．实验原理 1．1原子的总磁矩与总角动量的关系 原子的总磁矩由电子磁矩和核磁矩两部分组成，由于核磁矩比电子磁矩小三个数量级以上，所以可只考虑电子的磁矩这一部分。原子中的电子做轨道运动时产生轨道磁矩，做自旋运动时产生自旋磁矩。根据量子力学的结果，电子轨道角动量P L 和轨 道磁矩μ L 以及自旋角动量P S 和自旋磁矩μ S 在数值上有下列关系：
最新法拉第旋光效应实验报告资料
法拉第旋光效应实验报告 一．实验目的： 1.了解和掌握法拉第效应的原理； 2.了解和掌握法拉第效应的实验装置结构及实验原理； 3.测量法拉第效应偏振面旋转角与外加磁场电流I的关系曲线。二．实验仪器： LED 发光二极管（或白光光源和滤波片），偏振片，透镜，直流励磁电源，导轨，偏振片，集成霍尔元件，稳压电源等。三．实验原理和操作步骤： 天然旋光现象。 当线偏振光通过某些透明物质(如石英、糖溶液、酒石酸溶液等)后．其振动面将以光的传播方 向为轴旋转一定的角度，这种现象称为旋光现象。1811 年阿拉果首先发现石英有旋光现象，以后 毕奥（J. B. Biot）和其他人又发现许多有机液体和有机物溶液也具有旋光现象。凡能使线偏振光 振动面发生旋转的物质称为旋光物质，或称该物质具有旋光性。 图3.1 石英的旋光现象 如图3.1 所示，1P 和2P 分别为起偏器和检偏器（正交）。显然，在没有旋光物质时，2P 后面的视场是暗的。当在1P 和2P 之间加入旋光物质后2P 后的视场将变亮，将2P 旋转某一角度后，视场又将变暗。这说明线偏振光透过旋光物质后仍然是线偏振光，只是其振动面旋转了一个角度。 振动面旋转的角度称为旋光度，用?表示。 线偏振光通过旋光晶体时，旋光度?和晶体厚度 d 成正比，即 d α ? = （3.1）式中，α是比例系数，与旋光晶体的性质、温度以及光的频率有关，称为该晶体的旋光率。 不同的旋光物质可以使线偏振光的振动面向不同的方向旋转．人们对旋光方
向作下述约定： 迎着光传播方向观察，若出射光振动面相对于入射光扳动面沿顺时针方向旋转为右旋；沿逆时针方向旋转称为左旋．在图 3.1 中，若在1P 前加一个白色光源，由于不同波长的光旋转角度不同，因此到达2P 时有一部分光能透过去，有些光透不过去，有些能部分透过去，所以2P 后的视场是彩色的，旋转2P 其法拉第旋光效应25色彩会发生变化，这种现象叫做旋光色散。 2. 旋光现象的菲涅耳解释。 菲涅耳提出了一种唯象理论来解释物质的旋光性质。线偏振光可以分解为左旋圆偏振光和右旋圆偏振光。左旋圆偏振光和右旋圆偏振光以相同的角速度沿相反方向旋转，它们合成为在一直线上振动的线偏振光。在旋光物质中左旋圆偏振光和右旋圆偏振光传播的相速度不相同。假定右旋圆偏振光在某旋光物质中传播速度比左旋圆偏振光的速度快，在旋光物质出射面处观察，于右旋圆偏振光速度快，因此右旋圆偏振光振幅旋转过的角度较大，在出射面处，两圆偏光合成的线偏振光PE 的振动方向比起原来(进入旋光物质前)的振动方向0 PE 来，顺时针方向转过角度θ，这就是右旋。当材料中左旋圆偏振光的相速度较大时．就是左旋光材料。 3. 磁致旋光。 前面介绍的是物质的天然旋光性，实际上，有些物质本身不具有旋光性，但在磁场作用下就有旋光性了，就是前面介绍的法拉第旋光效应，也叫磁致旋光效应。磁致旋光中振动面的旋转角?和样品长度L 及磁感应强度B 成正比，即有VLB = ?（3.2）式中V 是—个与物质的性质、光的频率有关的常数，称为维尔德(Verdet)常数。某些物质的维尔德磁致旋光也有左右之分．我们规定：当光的传播方向和磁场方向平行时迎着光的方向观察，光的振动面向左旋转(逆时针)，则维尔德常数为正。旋光现象的唯象解释 近代物理实验讲义 4. 磁致旋光的经典唯象解释。 可以用唯象模型来说明磁致旋光效应。电子在左旋圆偏振光和右旋圆偏振光的电场作用下作左旋和右旋圆周运动，电子运动平面与磁场垂直。电子在磁场中受到洛仑兹力，其方向向着电子轨道中心或背着轨道中心，视速度的方向而定注意：电子本身带负电荷。在洛仑兹力向着轨道中心的情况中，电子受到的向心力增加，电子旋转速率增大。在洛仑兹力背向轨道中心的情况中，电子旋转变慢。电子旋转快慢的变化影响了圆偏振光电场矢量旋转角速度。当光从磁光媒质出射时重新合成线偏振光。由于在媒质中左旋和右旋的速率不同，合成偏振光的振动面转过了一个角度。从图上可以看出，电子旋转速率变化只决定于磁场方向与电子旋转方向，而与光的传播方向无关。值得注意的是，天然旋光的旋转方向与光的传播方向有关，而磁致旋光的旋转方向与光的传播方向无关，而决定于外加磁场的方向。如图 3.5 所示，若将出射光再反射回晶体，则通过天然旋光晶体的线偏光沿原路返回后振动面将回复原位，而通过磁致旋光晶体的线偏光将继续旋光，其振动面与原振动面夹角更大。磁致旋转现象是由于外磁场存在时物质的原子或分子中的电子进动而引起的。这种进动的结果，使物体对顺时针与逆时针的圆偏振光产生不同的折射率。因此方向不同的圆偏振光的传播速度不同，引起了振动面的旋转。 四．
81 法拉第磁光效应
§8.1 法拉第磁光效应 法拉第磁光效应是一种通过外加电磁场方式产生旋光现象的实验现象，充分反应了光与物质之间的相互作用。磁光效应在许多领域都有着广泛应用，如强磁场测量、磁光材料等。 【实验目的】 了解法拉第磁光效应的基本规律； 学习掌握使用光传感器及虚拟仪器软件测量Verdet 常数的方法。 【实验原理】 观察法拉第效应的装置如下图所示，由起偏器P1产生线偏振光，光线穿过带孔的电磁铁，沿着（或逆着）磁场方向透过样品，当励磁线圈中没有电流（无磁场）时，使检偏器P2的偏振方向与P1正交，这时发生消光现象。这表明，振动面在样品中没有旋转，通过励磁电流产生强磁场后，则发现必须将P2的振动方向转过角?，才出现消光，这表明，振动面在样品中转过了?，这就是磁致旋光或法拉第效应。对于给定的物质，振动面的旋转与样品的长度l 、磁感应强度B 成正比。 V l B ??=Δ? 其中比例系数V 叫做Verdet 常数。 由原子物理的有关知识，可得： 2e dn V mc d l l = 其中：e,m 为电子电荷和质量，c 为光速，n 为光在透明介质中的折射率，它是波长λ的函数n(λ)，这个定义适合广泛的光谱范围。 对于重火石玻璃 14 231.810 ()dn m d l l -￥= 因此V 正比于1/λ2: 14 2 1.8102e V mc l -￥=-? (3)
荷质比e/m 可以根据纯光学测量和已知光速计算得到。在一些物质中用这种方法得到的e/m 值和理论值符合得很好，说明在这些物质中，法拉第效应是由于电子得本征振动引起的。在这个实验中，磁场的强度不足以使方程（1）和（2）发生数量级的变化。所以我们只做以下的工作。 Δ和磁场B的关系。 a）验证? b)证明Verdet常数随波长增加而减少。 将细绳交叉着系在检偏片上，并将它们装在量角器上，这样就能精确的确定光转过的角度。 所有偏振片的设置多可以通过这种方法读出。 【实验仪器】 100W 汞灯偏振片线圈高斯计单色滤光片光传感器虚拟仪器 【实验内容】 1 实验装置调整 如下图，将绳系在检偏器上，参照检偏器的量角器使绳处于正确的位置和角度，最好用丝绳。将变压器放在基坐上，使基坐的点相对。 安装汞灯：用100w的灯泡和反射器，在照片滑板上装上热绝缘的过滤片。 光路调节（图2）：首先将装置安装成没有偏振片（2）透镜（4）的方式。打开汞灯，通过聚光器在墙上形成灯丝的像，调节光源和磁极使光线尽可能的通过磁极的孔，将重火石玻璃放在光路中，用两个磁极夹住它，但手不要碰到它透光面，然后将磁极固定住。在光轴上放上透镜（4）。调节带有细绳的检偏器（5）和透镜（4）的距离，使得检偏——滤光片能被照亮。插入起偏片（2）。 2 校正B＝f（I）；I为线圈电流 拿开重火石玻璃，用高斯计测量测量两磁极间的场强B，光传感器及虚拟仪器软件测线圈中的电流I，作B－I图。 3 磁场B和偏振盘的旋角?Δ的关系。（方程（1））。
塞曼效应实验
塞曼效应实验 【实验目的】 1．掌握观测塞曼效应的方法，加深对原子磁矩及空间量子化等原子物理学概念的理解。 2．观察汞原子546.1nm 谱线的分裂现象及它们偏振状态，由塞曼裂距计算电子荷质比。 3．学习法布里-珀罗标准具的调节方法。 4．学习CCD 器件在光谱测量中的应用以及通过计算机自动处理光谱数据的实验方法。 【实验原理】 1．背景简介 1896年,荷兰物理学家塞曼(P.Zeeman(1865-1943))发现当光源放在足够强的磁场中时，原来的一条光谱线分裂成几条光谱线，分裂的谱线成分是偏振的，分裂的条数随能级的类别而不同，后人称此现象为塞曼效应。塞曼效应是继英国物理学家法拉第（M.Faraday(1791-1863)）1845年发现磁致旋光效应，克尔(John Kerr)1876年发现磁光克尔效应之后，发现的又一个磁光效应。 法拉第旋光效应和克尔效应的发现在当时引起了众多物理学家的兴趣。1862年法拉第出于"磁力和光波彼此有联系"的信念，曾试图探测磁场对钠黄光的作用，但因仪器精度欠佳未果。 塞曼在法拉第的信念的激励下,经过多次的失败,最后用当时分辨本领最高的罗兰凹面光栅和强大的电磁铁,终于在1896年发现了钠黄线在磁场中变宽的现 象,后来又观察到了镉蓝线在磁场中的分裂。 塞曼在洛仑兹的指点及其经典电子论的指导下,解释了正常塞曼 效应和分裂后的谱线的偏振特性,并且估算出的电子的荷质比与几个 月后汤姆逊从阴极射线得到的电子荷质比相同。 塞曼效应不仅证实了洛仑兹电子论的准确性，而且为汤姆逊发现 电子提供了证据。还证实了原子具有磁矩并且空间取向是量子化的。 1902年，塞曼与洛仑兹因这一发现共同获得了诺贝尔物理学奖。直到 今日，塞曼效应仍旧是研究原子能级结构的重要方法。 早年把那些谱线分裂为三条,而裂距按波数计算正好等于一个洛伦兹单位的现象叫做正常塞曼效应(洛伦兹单位mc eB L π4/=)。正常塞曼效应用经典理论就能给予解释。实际上 P.Zeeman(1865-1943)

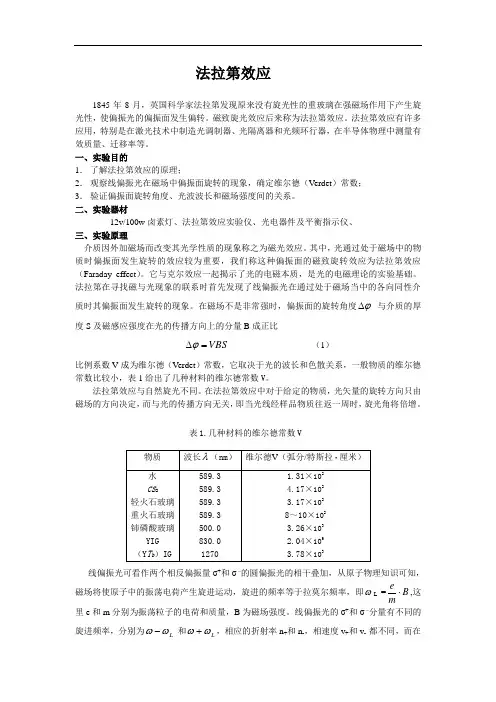

法拉第效应
