前言

本标准是根据GB 7258、QC/T 518等国家、行业标准以及本公司各系列车型装配、调整、验收技术条件等而编制,是对Q/FT P001—2001《车辆产品装配工艺守则》的修订。

本标准与旧标准主要差异如下:

——增加了对上岗操作前的准备及上岗操作要求;

——增加了现场管理及质量管理的要求;

——对原标准装配、调整要求的内容进行了调整。

本标准自2004年6月1日起实施,自实施之日起代替Q/FT P001—2001。

本标准由北汽福田汽车股份有限公司生产管理部工艺管理科提出。

本标准由北汽福田汽车股份有限公司技术标准化委员会归口。

本标准起草单位:北汽福田汽车股份有限公司生产管理部。

本标准主要起草人:李文学。

本标准于2001年3月首次发布,于2004年4月第一次修订。

本标准由北汽福田汽车股份有限公司生产管理部负责解释。

车辆产品装配工艺守则

1 范围

本标准规定了车辆产品装配应遵守的基本规则。

本标准适用于本公司车辆产品装配作业,非车辆产品可参照执行。

2 引用标准

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

GB 7258 汽车运行安全技术条件

QC/T 518 汽车用螺纹紧固件紧固扭矩

Q/FT B014 车辆和农业装备标准件编号与选用规则

Q/FT A033 皮卡类轻型汽车装配、调整、验收技术条件

Q/FT A051 BJ6486系列轻型客车装配、调整、验收技术条件

Q/FT A065 轻型载货汽车装配、调整、验收技术条件

3 一般要求

3.1 为保证产品质量和正常的装配作业,所有装调生产都必须按本守则执行。

3.2 所有装配件都必须有相应的工艺文件,并严格按工艺规定进行生产。

3.3 所有用于装配的零部件及配件应符合产品设计图样及有关技术标准,不合格件不得上线。

3.4 上线装配的零部件必须清理干净、不得有尘土和杂物。

3.5 上岗者必须经过安全教育、相关基础知识和装配作业培训,合格后持上岗证才能上岗。

4 上岗前准备

4.1 上岗者应熟悉装配作业指导书内容及本《守则》规定。

4.2 上岗者应按劳保规定穿戴劳保用品。

4.3 上岗者应对设备、工装、工具进行点检,确认符合要求、安全、可靠,才能进行操作;不得随意拆卸和更改。

4.4 上岗者应熟悉《设备操作规程》。

4.5 上岗者按照工艺要求装配零部件,检查所装配的零部件,应齐全、合格,发现问题应及时向有关人员反映,待问题解决后才能进行装配。

5 上岗操作

5.1 上岗后要集中精力进行操作,避免人为的错装、漏装、损坏零件及设备、工装。

5.2 上岗操作时严格按照作业指导书的技术要求及规定进行装配,不得野蛮作业,严禁用钢棒、冲头及零(部)件直接在零件上敲击。若必须敲击时,可用木质、橡胶或其它软金属制的手锤、冲棒等。5.3 上岗操作应在本工位装配作业范围内完成,不允许跨工位作业。

5.4 上岗操作时严格按照《设备操作规程》正确操作;流水线应保证生产节拍稳定,不允许忽快忽慢。

5.5 起吊操作时应先稳定可靠地卡牢工件,再稳定地升降和吊运,吊运过程中吊装下方严禁站人。

6 装调要求

6.1 整车、零部件及附件应按作业指导书进行装配和调整,整车外观应整洁、各零部件应完好、技术状态正确,联接紧固,无错装、漏装现象,各装配件技术参数和性能满足产品技术要求。

6.2 螺纹连接装配

6.2.1选用装配用拧紧工具时,应按扭矩大小及允许偏差进行选择和确认。

6.2.2 螺纹连接时,螺栓、螺母对正拧入,按工艺文件规定的工具拧紧。普通螺纹拧紧力矩应符合Q/FT B014的规定,各事业部依据所使用的拧紧工具的具体要求按时进行标定;对产品设计图纸及技术文件有扭矩要求的重要部位螺纹连接按产品设计要求,用扭力扳手进行检查,按规定要求将螺栓或螺母再拧紧到力矩标准。

6.2.3 对于易发质量问题的螺纹连接部件,根据具体情况设置质量控制点,按重要部位螺纹连接要求进行控制。

6.2.4 使用扭力板手进行扭矩检查时,用力要平稳,逐渐增加力矩,切忌冲击。

6.2.5 如三条或三条以上螺栓紧固时,应交替均匀地拧入后,按对角顺序逐次打紧。

6.2.6 当扭矩要求为某一范围而无基准扭矩时,将扭矩的中间值作为基准扭矩。

6.2.7 螺栓露出长度(3~10) mm,且不应少于3个螺距。如有特殊要求时按工艺要求执行。

6.3 铆钉连接装配

铆钉连接装配时,铆钉头应无压歪、裂纹等现象,铆钉头应紧贴于零件表面。

6.4车辆工作液的加注量、型号,应按照整车技术条件规定。加注时避免飞溅,污染环境。

6.5涂胶工艺操作

6.5.1 胶剂应密封保存,切忌明火,夏天应在阴凉处存放。

6.5.2 按规定有效期限使用,过期胶剂不能使用。

6.5.3 涂胶前,接触胶的粘结面一定清洁干燥,不能有油污、灰尘等杂物。

6.5.4 涂胶层应均匀,防止出现气泡,粘结牢固,无鼓起、无皱折现象。

6.5.5 涂胶过程应避免直接用手接触,防止胶剂溅在产品非粘结部位。

6.6 线束铺设平顺、连接紧固,不与其它件干涉。

6.7 油管铺设平顺,不与其它件干涉,油管接头无渗漏。

6.8 燃油管、水管装配牢固,转角处过渡平滑,不与其它件干涉,接头无渗漏。

6.9 车门周边间隙、面差符合产品技术要求。

6.10 各种密封条完好无损,不得有起皱和脱落现象。

6.11 同一台车上,所有轮胎的生产厂家、型号、花纹应一致。

7 路试要求

7.1 车辆路试由本事业部规定的试车员、按调试作业指导书要求路试,各项性能满足产品技术要求。

7.2路试在规定的试车道上,路试里程按产品装配调整技术要求。

7.3行驶中,各照明、信号装置及仪表工作正常。

7.4 路试完毕,查看制动鼓、轮毂及主传动轴承,不得有烫手现象。

7.5 车辆在路试后,停车5 min观察,不得有明显渗漏油现象。

7.6 发动机运转及停车时,冷却系各部位不得有渗漏水现象。

7.7 真空助力管路、气压制动管路和进、排气管路不得有漏气现象。制动系统密封性应符合产品装配调整技术条件要求。

8 现场管理

8.1 装配过程中应加强自检、互检

8.1.1 装配作业前应先检查上道工序,如无问题,再进行装配;如有问题,应及时通知上道工序,进行处理。

8.1.2 本工序装配作业完成后,应检查作业内容,经自检合格后,在随车记录卡上签字,有重要度要求的应在螺栓尾部做标记。

8.2 关键工序管理

8.2.1 熟悉关键工序作业文件及质量控制细则、方法。

8.2.2 按关键工序作业程序及内容正确操作。

8.2.3 关键工序作业人员应佩戴关键工序上岗证。

8.3装配作业中应按“5S”要求文明生产,保持场地及工作对象清洁,无油污、无灰尘、无丢弃的标准件等其它物。

8.4 定置管理

8.4.1 按定置图摆放工位器具及相应工件,工件应按要求存放,码放整齐,工件不落地,不准相互堆放和磕碰、无污垢。

8.4.2卸空的工位器具应及时回收,损坏的工位器具应及时维修。

8.4.3保持工位器具内外清洁,标志明显。

8.5 不良品管理

8.5.1 严格区分不良品,将不良品置于不良品存放区的专用箱内。

8.5.2 定时对不良品进行清理,一般每天清理一次。

8.6 现场发生质量问题或其它重要问题,应及时向班组长或有关人员反映,不得擅自破坏现场。

8.7 汽车下线管理

8.7.1 汽车下线前,经检查合格后,由本事业部规定的驾驶人员正确操作,将车开下线,严禁违章操作,不合规定的人员严禁驾驶。

8.7.2 车辆启动严禁用大油门,严禁低档大油门行驶。

8.7.3 车辆行驶、试车按事业部安技部门规定的速度行驶。

8.7.4 车辆停放时,应按规定地点存放,拔出点火钥匙,将车辆各车门锁住。

9 其它要求

9.1 下岗后应清理现场,保存好工具,废物、废品置入杂物箱。

9.2 作业指导书及所使用工艺文件,要注意保持整洁、严禁涂改。

汽车发动机装配工艺分析

[导读] 发动机是汽车的心脏,因此在装配中必须全面达到工艺标准的质量要求。 曹观波(哈尔滨东安汽车动力股份有限公司,黑龙江哈尔滨150066) 摘要:发动机是汽车的心脏,因此在装配中必须全面达到工艺标准的质量要求。本文对汽车发动机的组成、装配的要求、工艺、检验及装配的注意事项进行了分析。 关键词:发动机;装配;工艺 前言 汽车发动机是汽车的整个心脏,其装配技术是整车装配技术的集中体现。而汽车发动机装配线的工艺流程对产品质量起着决定性的影响。因此,汽车制造厂家为了提高装配质量和生产效率,必须对汽车发动机装配工艺流程的全过程进行分析研究。 1 汽车发动机的组成及功能 总体来说,目前发动机由两大机构、五大系统组成。 1.1 曲柄连杆机构。曲柄连杆机构是发动机实现工作循环,完成能量转换的主要运动零件。它由机体组、活塞连杆组和曲轴飞轮组等组成。 1.2 配气机构。配气机构的功用是根据发动机的工作顺序和工作过程,定时开启和关闭进气门和排气门,使可燃混合气或空气进入气缸,并使废气从气缸内排出,实现换气过程。进、排气门的开闭由凸轮轴控制。凸轮轴由曲轴通过齿形带或齿轮或链条驱动。进、排气门和凸轮轴以及其他一些零件共同组成配气机构。 1.3 燃料供给系。汽油机燃料供给系的功用是根据发动机的要求,配制出一定数量和浓度的混合气,供入气缸,并将燃烧后的废气从气缸内排出到大气中去。 1.4 润滑系。润滑系的功用是向作相对运动的零件表面输送定量的清洁润滑油,以实现液体摩擦,减小摩擦阻力,减轻机件的磨损。并对零件表面进行清洗和冷却。 1.5 冷却系。冷却系的功用是将受热零件吸收的部分热量及时散发出去,保证发动机在最适宜的温度状态下工作。水冷发动机的冷却系通常由冷却水套、水泵、风扇、水箱、节温器等组成。 1.6 点火系。在汽油机中,气缸内的可燃混合气是靠电火花点燃的,为此在汽油机的气缸盖上装有火花塞,火花塞头部伸入燃烧室内。能够按时在火花塞电极间产生电火花的全

发动机装配流程图

总装工艺卡 共1页第1页 工 序号操作容 工具和 设备 1 将气缸体洗干净放在工作台上,主轴承号和连杆轴承号的选择,缸体上面总共有7位数,为主轴承孔的号数,缸体下面为6位数为连杆大头孔的号数。轴的直径号数要在曲轴上查找,在曲轴的曲柄销上,从右到左7个位分别代表7个位主轴的直径的 号数 2 在中央的平衡块上,从右到左有6个位分别代表1到6个连杆轴颈的直径的号数 主轴承号=主轴孔+主轴颈号 连杆轴承号=连杆大头孔数+连杆轴颈号 工程数量零件编号零件名称分组号 3 装 配 名 称 主轴承号和连杆轴承号的选择关键项 工艺编号

总装工艺卡 共1页第1页 工 序号操作容 工具和 设备 1 安装之前要清洗油孔和螺丝孔(用压缩空气)。把缸体正直平放。 安装主轴承,有油槽并且带油孔的安装轴承必须安装在轴承座孔中,主轴承必须正确安装,如果安装错误,可能堵住油孔,造成曲轴烧坏。轴承安装好后,在每个轴承上涂一层机油。 2 装曲轴,主轴承安装好,把曲轴放在缸体上,安放时应小心谨慎,接下来安装止推轴承,油槽面的方向,在前面的朝前方,在后面的止推轴承油槽面朝后方。 工程数量零件编号零件名称分组号 安装时应根据主轴承盖上原来所到 的记号,按照1到7 的顺序装好,并 保证主轴承盖上向前的记号,朝向 发动机前方,然后按照双中间到两 边的原则,分两次到三次,将主轴 承盖螺栓上紧到规定的扭矩。 3 装 配 名 称 曲轴的安装过程关键项 工艺编号

总装工艺卡 共1页第1页工 序号操作容 工具和 设备 1 先把衬套用压力机压在连杆小头然后将活塞和连杆置于油中加热60~80摄氏度,取出后迅速擦净座孔,在衬套涂上一层润滑油,把连杆小头放入到活塞,把活塞销插入活塞,并用橡胶锤轻轻的敲击,直至配合到位,再装入挡圈。 2 安装时注意活塞的向前记号和连杆的向前记号都指向发动机前方。 在安装活塞之前要确认活塞和气缸套筒之间的间歇,选择适当厚度的厚薄规,放入气缸筒里面,然后插入活塞,这时活塞感到略微有阻力,说明间歇比较恰当,接下来判断活塞环在安装状态时的开口间歇应在规定的围,将活塞环顶入气缸套筒,用厚薄规测量其开口端的间歇,确定符合规定。 工程数量零件编号零件名称分组号活塞环的记号面朝上方,区别第一道气 环、第二道气环和油环,将选配好的活塞 与活塞环擦净,用活塞环扩器将活塞环撑 开、并装配到相应各缸活塞环槽上,认准 活塞环朝上的一面,用活塞环钳子依次装 上油环,第二、第一道气环,安装之后用 厚薄规检查活塞环与环槽侧面的间歇,在 规定的围,并加少量的润滑油,且注意三 道活塞环端口互错120°,以防开口重叠 时,混合气从开口处窜入曲轴箱,影响发 动机的动力性和润滑油的质量 3 装 配 名 称 活塞连杆的安装关键项 工艺编号

装配工艺技术标准

装配工艺技术标准 1.主题内容与适用范围 本标准规定了各种产品装配应共同遵守的原则。 本标准使用于一般机械设备装配。 2.引用标准 (82)煤生字第334号《煤矿机电修配厂通用技术标准》 3.一般要求 3.1、装配前,操作者必须熟悉设备技术文件和有关资料,了解其结构、性能、和装配工具进行装配。 3.2、组装0.8以上精度的零件时,不准使用锉刀,可用零号砂布修饰。 3.3、压力平键及装卸轴承时,不得用铁锤敲打,应用木锤、铅、铝、紫铜锤或用装配工具进行装配。 3.4、轴承内径有(r6和s6过盈配合)的,必须先把轴承内圈放在油内加热到80~100度进行装配。 3.5、滑动零件,如花键轴和带花键孔的齿轮等,应保证能相对的灵活移动,未经工艺员和检验员同意、不准私自修花键侧面公差。 3.6、在装配高精度主轴时,必须先配轴承,并在已定好的相对位置上,标以记号,对号装配。 3.7、刮研一般零件平面时,可用标准平板对研。 3.8、精刮时涂在刮研件上的显示剂,应均匀一致,不应过厚,力求最薄为易。 3.9、刮研导轨,用配合件或检验工具做涂色法检验,检验时在全部表面上的接触点应均匀。 4.组装和总装要求 4.1、零件总装前和部件组装完成后,都必须彻底清洗,绝不允许有油污、脏物和铁屑存在,并应去掉棱边和毛刺。 4.2、各配钻孔应按装配图和工艺规定,必须达到正确可靠,不得偏斜。部件流水装配时,钻孔和铰孔等工序完成后,应将铁屑清除干净才能转到下道工序。 4.3滑动齿轮应没有卡阻现象,变速机构应保证变位,啮合齿轮的轴向错位应按照图纸和工艺要求,对多级齿轮应考虑全部尺寸链的正确,若工艺上无明确要求的啮合齿轮的轴向错位应不超过下列数值: 1.啮合齿轮轮缘宽度小于等于20毫米时,轴向错位不得大于1毫米。 2、啮合齿轮轴缘宽度大于20毫米时,轴向错位不得超过轮缘宽度的百分之5,且不得大于5毫米。 4.4、部件上各外露件,如螺钉,铆钉,销钉,标牌,轴头及法兰,电镀等件均应完整齐全好,不得有损伤或字迹不清等现象,否则应更换。 4.5、装配在同一位置的螺钉,应保持长短一致,松紧均匀,主要部位的螺钉应用力

汽车制造工艺学习题及答案

第三部分习题答案 第一章现代制造工艺学基本概念 一、判断题答案 1. 现代汽车制造技术正进入刚性自动化阶段。错误 现代汽车制造技术正进入(柔性自动化阶段)。 2. 生产过程是将原材料转变为产品的过程。正确 3. 产品依次通过的全部加工内容称为工艺路线。错误 (零件)依次通过的全部加工内容称为工艺路线。 4. 工位是指工件在一次安装内,工件连同夹具在机床上所占有的相对位置。正确 5. 工序是机械加工工艺过程的基本组成部分。错误 工序是(工艺过程的基本组成单元)。 6. 在切削加工时,如果同时用几把刀具加工零件的几个表面,则这种工步称作复合工步。 正确 7. 成形法是依靠刀具运动轨迹来获得工件形状的一种方法。错误 (轨迹法)是依靠刀具运动轨迹来获得工件形状的一种方法。 8. 加工的经济精度指以最有利的时间消耗能达到的加工精度。正确 9. 生产纲领就是生产计划。正确 10. 大量生产中自动化程度较高,要求工人的技术水平也高。错误 大量生产中(使用流水线作业,自动化程度较高,工人只需熟悉某一岗位的操作)。 11.一道工序只能有一次安装。错误一道工序(可有一次或几次安装)。 12.机械加工工艺过程主要改变零件形状及尺寸。正确 13. 运用多工位夹具,可减少工件安装次数,缩短工序时间,提高生产率。正确 14. 调整法就是不断调整刀具的位置。错误 调整法(是保持到刀具与工件在机床上的相对位置不变)。 15. 主动测量法需要使用精密的仪器。正确 16. 成形法中加工表面是由刀刃包络而成的。错误 (展成法)中加工表面是由刀刃包络而成的。 17. 在生产加工中,能达到的精度越高越好。错误 在生产加工中,(达到经济精度)即可。 二、选择题答案 1.《汽车制造工艺学》研究的对象主要是汽车加工中的三大问题,即()( c )a. 质量,生产力,经济性 b. 产量,生产率,经济性 c. 质量,生产率,经济性 d. 质量,生产率,经济精度 2.工艺过程是()(c ) a. 在生产过程前改变原材料的尺寸,形状,相互位置和性质的过程。 b. 在生产过程后改变原材料的尺寸,形状,相互位置和性质的过程。

发动机装配经过流程

1-1 发动机装配工艺卡 总装工艺卡 共1页第1页 工 序号操作内容 工具和 设备 1 将气缸体洗干净放在工作台上,主轴承号和连杆轴承号的选择,缸体上面总共有7位数,为主轴承孔的号数,缸体下面为6位数为连杆大头孔的号数。轴的直径号数要在曲轴上查找,在曲轴的曲柄销上,从右到左7个位分别代表7个位主轴的 直径的号数 2 在中央的平衡块上,从右到左有6个位分别代表1到6个连杆轴颈的直径的号数 主轴承号=主轴孔+主轴颈号 连杆轴承号=连杆大头孔数+连杆轴颈号

1-2 发动机装配工艺卡 总装工艺卡 共1页第1页 工 序号操作内容 工具和 设备 1 安装之前要清洗油孔和螺丝孔(用压缩空气)。把缸体正直平放。安装主轴承,有油槽并且带油孔的安装轴承必须安装在轴承座孔中,主轴承必须正确安装,如果安装错误,可能堵住油孔,造成曲轴烧坏。轴承安装好后,在每个轴承上涂一层机油。 2 装曲轴,主轴承安装好,把曲轴放在缸体上,安放时应小心谨慎,接下来安装止推轴承,油槽面的方向,在前面的朝前方,在后面的止推轴承油槽面朝后方。

项目数量零件编号零件名称分组号 安装时应根据主轴承盖上原来所到 的记号,按照1到7 的顺序装好, 并保证主轴承盖上向前的记号,朝 向发动机前方,然后按照双中间到 两边的原则,分两次到三次,将主 轴承盖螺栓上紧到规定的扭矩。 3 装 配 名 称 曲轴的安装过程关键项 工艺编号 1-3 发动机装配工艺卡 总装工艺卡 共1页第1页 工 序号操作内容 工具和 设备

撑开、并装配到相应各缸活塞环槽上,认 准活塞环朝上的一面,用活塞环钳子依次 装上油环,第二、第一道气环,安装之后 用厚薄规检查活塞环与环槽侧面的间歇, 在规定的范围内,并加少量的润滑油,且 注意三道活塞环端口互错120°,以防开口 重叠时,混合气从开口处窜入曲轴箱内, 影响发动机的动力性和润滑油的质量 装 配 名 称 活塞连杆的安装关键项 工艺编号 1-4 发动机装配工艺卡 总装工艺卡 共1页第1页 工 序号操作内容 工具和 设备

装配工艺的编制规范

装配工艺的编制规范 一、产品装配概述 装配是整个机械制造过程的后期工作。机器设备的各种零部件只有经过正确的装配,才能完成符合要求的产品。怎样将零件装配成产品,零件精度与产品精度的关系,以及达到装配精度的方法,是装配工艺所要解决的问题。 二、装配的概念 装配是把不同的零件、部(组)件按设计要求组合成一个可以操作的整体的过程。 零件是构成及其(或产品)的最小单元。将若干个零件结合在一起组成及其的一部分,称为部件。直接进入产品装配的部件成为组件。任何产品都是由许多零件、组件和部件组成。根据规定的技术要求,将若干零件结合成组件和部件,并进一步将零件、组件和部件结合成产品的过程称为装配。前者称为部件装配;后者称为总装配。装配是产品制造过程中的最后一个阶段。为了使产品达到规定的技术要求,装配不仅是指零、部件的结合过程,还应包括调整、检验、试验、油漆和包装等工作。 三、装配方法及顺序 1 1、装配方法: 在生产过程中,保证产品精度的具体装配方法有:互换法、选配法、修配法和调整法四种。

⑴、为了保证产品精度,根据公司目前生产具体情况,装配方法可从修配法和调整法做起,逐步扩展到互换法和选配法装配。 ⑵、工艺人员要经常深入生产一线,了解一线工人的工作情况,虚心学习请教生产中容易出现的问题及解决方法和意见,从中找出更合理的、切实可行的装配工艺和装配方法。 2、划分装配单元: 零件 合件不可拆卸 装配单元分五级组件可拆卸 部件单独功能 总成机器 3、确定装配顺序: ⑴装配前工件要先安排预处理,如倒角、去毛刺、清洗、涂漆等。 ⑵装配时应先下后上,先内后外,先难后易,先重(大)后轻(小),先精密后一般, 以保证装配顺利进行。 2 ⑶还应考虑位于基准件同一方位的装配工作和使用同一 工艺装备的工作要尽量集中进行。 ⑷易燃、易爆等有危险性的工作,尽量放在最后进行。 ⑸根据本公司生产情况,最终达到发运状态。 四、装配程度:

汽车制造常用工艺

充电】汽车的制造工艺及过程1# 发表于2006-7-22 10:06 | 只看该作者| 倒序看帖| 打印| 使用道具 1.铸造 铸造是将熔化的金属浇灌入铸型空腔中,冷却凝固后而获得产品的生产方法。在汽车制造过程中,采用铸铁制成毛坯的零件很多,约占全车重量10%左右,如气缸体、变速器箱体、转向器壳体、后桥壳体、制动鼓、各种支架等。制造铸铁件通常采用砂型。砂型的原料以砂子为主,并与粘结剂、水等混合而成。砂型材料必须具有一定的粘合强度,以便被塑成所需的形状并能抵御高温铁水的冲刷而不会崩塌。为了在砂型内塑成与铸件形状相符的空腔,必须先用木材制成模型,称为木模。炽热的铁水冷却后体积会缩小,因此,木模的尺寸需要在铸件原尺寸的基础上按收缩率加大,需要切削加工的表面相应加厚。空心的铸件需要制成砂芯子和相应的芯子木模(芯盒)。有了木模,就可以翻制空腔砂型(铸造也称为“翻砂”)。在制造砂型时,要考虑上下砂箱怎样分开才能把木模取出,还要考虑铁水从什么地方流入,怎样灌满空腔以便得到优质的铸件。砂型制成后,就可以浇注,也就是将铁水灌入砂型的空腔中。浇注时,铁水温度在1250—1350度,熔炼时温度更高。 2.锻造 在汽车制造过程中,广泛地采用锻造的加工方法。锻造分为自由锻造和模型锻造。自由锻造是将金属坯料放在铁砧上承受冲击或压力而成形的加工方法(坊间称“打铁”)。汽车的齿轮和轴等的毛坯就是用自由锻造的方法加工。模型锻造是将金属坯料放在锻模的模膛内,承受冲击或压力而成形的加工方法。模型锻造有点像面团在模子内被压成饼干形状的过程。与自由锻相比,模锻所制造的工件形状更复杂,尺寸更精确。汽车的模锻件的典型例子是:发动机连杆和曲轴、汽车前轴、转向节等。 3.冷冲压 冷冲压或板料冲压是使金属板料在冲模中承受压力而被切离或成形的加工方法。日常生活用品,女口铝锅、饭盒、脸盆等就是采用冷冲压的加工方法制成。例如制造饭盒,首先需要切出长方形并带有4个圆角的坯料(行家称为“落料”),然后用凸模将这块坯料压入凹模而成形(行家称为“拉深”)。在拉深工序,平面的板料变为盒状,其4边向上垂直弯曲,4个拐角的材料产生堆聚并可看到皱褶。采用冷冲压加工的汽车零件有:发动机油底壳,制动器底板,汽车车架以及大多数车身零件。这些零件一般都经过落料、冲孔、拉深、弯曲、翻边、修整等工序而成形。为了制造冷冲压零件,必须制备冲模。冲模通常分为2块,其中一块安装在压床上方并可上下滑动,另一块安装在压床下方并固定不动。生产时,坯料放在2块冲模之间,当上下模合拢时,冲压工序就完成了。冲压加工的生产率很高,并可制造形状复杂而且精度较高的零件. 已有 1 人评分 shangerli: 非常感谢热心+ 1 收藏分享00 0 好差 环滁皆山也! 回复引用举报评分TOP

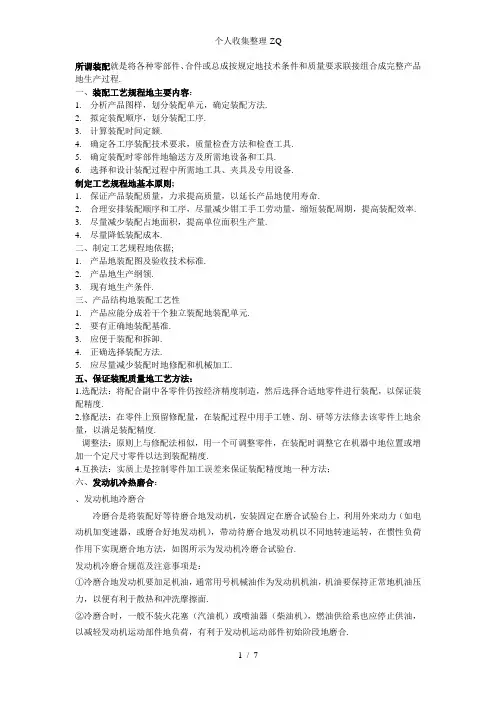

汽车装配工艺设计和发动机装配工艺设计细则
