单片机交通灯实验汇编语言程序
单片机交通灯实验汇编语言程序
经过几天的整理，终于将网络上得到交通灯仿真文件，用汇编自己编写
了一个程序，实验结果完全符合本人的思路，实验成功。程序比较长，估计还
会用更好的办法重新写。编写心得是：单片机编程，不一定要背指令，用时可
以查，也不必去默写子程序，用时还是可以查，但是，很关键的就是，你的程
序，你自己要清楚整个的执行过程，也就是单片机的执行流程。而在实际的应
用中，要注意驱动电路的设计，特别是单片机上电复位输出高电平可能造成的
影响。程序如下：如果网页显示格式错乱可从51hei/f/jtda.rar 处下载. ORG 0000HSTART:MOV R2,#30SU0:MOV P0,#00HMOV P1,#00HMOV P2,#00HMOV P3,#00111111BMOV A,R2MOV R4,AMOV A,R4MOV R0,AMOV B,#5DIV ABMOV B,#3MUL ABMOV R1,ASETB P0.4SETB P0.7SETB P2.2SETB
P2.5AJMP KEYSU1A: DEC R0DEC R1SUL5: CJNE R1,#5,SUL6SETB P2.7SUL6: CJNE R1,#4,SUL7SETB P2.7SUL7: CJNE R1,#3,SUL1SETB P2.7SUL1: CJNE R1,#2,SUL2SETB P2.7SUL2: CJNE R1,#1,SUL3SETB P2.7SUL3: CJNE R1,#0,SUL4MOV A,R0MOV R1,ACLR P2.5CLR P0.7SETB P0.5SETB P2.4SUL4: CJNE R0,#0,KEYAJMP SU0BKEY: JB P3.5,KEY1 LCALL DELAY MOV
R2,#45KEY1:JB P3.2,KEY2 LCALL DELAY MOV R2,#60KEY2:JB P3.3,KEY3 LCALL DELAY MOV A,R2 ADD A,#5 MOV R2,A CJNE R2,#95,DD MOV
R2,#95KEY3:JB P3.4,DD LCALL DELAY MOV A,R2 SUBB A,#5 MOV R2,A CJNE R2,#0,DD MOV R2,#0DD:MOV R3,#50;数码1DD1: MOV P1,#00H MOV A,R0 MOV B,#10 DIV AB MOV DPTR,#TAB MOVC A,@A+DPTR MOV P1,A SETB P0.0 LCALL DELAY1 CLR P0.0 MOV A,B MOV DPTR,#TAB MOVC A,@A+DPTR MOV P1,A SETB P0.1 LCALL DELAY1 CLR P0.1;数码2 MOV
设计题目 交通灯控制器设计
广西科技大学 单片机技术课程设计报告 课程：单片机技术 题目： 学院： 专业： 姓名： 学号： 指导老师： 完成时间： 成绩评定 设计报告得分S1：(百分制) 平时考勤得分S2：(百分制) 问题回答得分S3：(百分制) 总成绩：(S1×0.6+S2×0.2+ S3×0.2) 指导教师签字年月日
摘要 随着各种交通工具的发展和交通指挥的需要，第一盏名副其实的三色灯(红、黄、绿三种标志)于1918年诞生。它是三色圆形四面投影器，被安装在纽约市五号街的一座高塔上，由于它的诞生，使城市交通大为改善。黄色信号灯的发明者是我国的胡汝鼎，他怀着“科学救国”的抱负到美国深造，在大发明家爱迪生为董事长的美国通用电器公司任职员。一天，他站在繁华的十字路口等待绿灯信号，当他看到红灯而正要过去时，一辆转弯的汽车呼地一声擦身而过，吓了他一身冷汗。回到宿舍，他反复琢磨，终于想到在红、绿灯中间再加上一个黄色信号灯，提醒人们注意危险。他的建议立即得到有关方面的肯定。于是红、黄、绿三色信号灯即以一个完整的指挥信号家族，遍及全世界陆、海、空交通领域了。 交通灯控制器设计主要功能是用单片机控制LED灯模拟指示。模拟东西南北方向的十字路口交通灯信号控制情况。以89C52单片机为核心芯片，采用中断方式实现控制。本模拟系统由单片机硬/软件系统，两位8段数码管和LED灯显示系统。和复位电路控制电路等组成，较好的模拟了交通路面的控制。 关键词：交通灯单片机数码管
目录 1.概述 (1) 2系统总体方案及硬件设计 (2) 2.1设计内容 (2) 2.2 设计要求 (2) 2.3 总体设计思想 (2) 2.4 设计参考 (2) 2.5 知识点准备 (2) 3各模块设计 (3) 3.1设计项目简介 (3) 3.2总体设计 (3) 3.3硬件设计 (3) 3.4软件设计 (9) 4软件仿真 (12) 5课程设计体会 (13) 参考文献 (14) 附录一程序清单 (15) 附录二系统原理图 (21)
微机原理课程设计报告交通灯
WORD格式微机原理课程设计 设计题目交通灯的设计 实验课程名称微机原理 姓名王培培 学号080309069 专业09自动化班级2 指导教师张朝龙 开课学期2011至2012学年上学期
一、实验设计方案 实验名称：交通灯的设计实验时间：2011/12/23 小组合作：是□否?小组成员：无 1、实验目的： 分析实际的十字路口交通灯的亮灭过程，用实验箱上的8255实现交通灯的控制。（红，黄，绿三色灯） 2、实验设备及材料： 微机原理和接口技术实验室的实验箱和电脑设备等。 3、理论依据： 此设计是通过并行接口芯片8255A和8086计算机的硬件连接，以及通过8253延时的方法，来实现十字路口交通灯的模拟控制。 如硬件连接图所示（在后），红灯（RLED），黄灯（YLEDD）和绿灯（GLED）分别接在8255 的A，B，C口的低四位端口，PA0，PA1，PA2，PA3分别接1，2，3，4（南东北西）路口的红灯，B，C口类推。8086工作在最小模式，低八位端口AD0~AD7接到8255和8253的D0~D7，AD8~AD15通过地址锁存器8282，接到三八译码器，译码后分别连到8255和8253的CS片选端。8253的 三个门控端接+5V，CLOCK0接由分频器产生的1MHZ的时钟脉冲，OUT0接到CLOCK1和CLOCK，2 OUT1接到8086的AD18，8086通过检测此端口是否有高电平来判断是否30s定时到。OUT2产生 1MHZ方波通过或门和8255的B口共同控制黄灯的闪烁。8255三个口全部工作在方式0既基本 输入输出方式，红绿灯的转换由软件编程实现。
4、实验方法步骤及注意事项： ○1设计思路 红，黄，绿灯可分别接在8255的A口，B口和C口上，灯的亮灭可直接由8086输出0，1 控制。 设8253各口地址分别为：设8253基地址即通道0地址为04A0H，通道1为04A2H，通道2 为04A4H，命令控制口为04A6H。 黄灯闪烁的频率为1HZ，所以想到由8253产生一个1HZ的方波，8255控制或门打开的时 间，在或门打开的时间内，8253将方波信号输入或门使黄灯闪烁。 由于计数值最大为65535,1MHZ/65536的值远大于2HZ,所以采用两个计数器级联的方 式,8253通道0的clock0输入由分频器产生的1MHZ时钟脉冲，工作在方式3即方波发生器方 式，理论设计输出周期为0.01s的方波。1MHZ的时钟脉冲其重复周期为T=1/1MHZ=1s，因此 通道0的计数初值为10000=2710H。由此方波分别作为clock1和clock2的输入时钟脉冲，所以 通道1和通道2的输入时钟频率为100HZ，通道1作计数器工作在方式1，计数初值3000=BB8H 既30s，计数到则输出一个高电平到8255的PA7口，8255将A口数据输入到8086，8086检测 到高电平既完成30s定时。通道2工作在方式3需输出一个1HZ的方波，通过一个或门和8086 共同控制黄灯的闪烁，因此也是工作在方波发生器方式，其计数初值为100=64H，将黄灯的状态 反馈到8055的端口PB7和PC7，同样输入到8086，8086通过两次检测端口状态可知黄灯的状态 变化，计9次状态变化可完成5次闪烁。 三个通道的门控信号都未用，均接＋5V即可。 ○ 2硬件原理及电路图 由于8255A与8086CPU是以低八位数据线相连接的，所以应该是8255A的A1、A 0 线分别与 8086CPU的A2、A线相连，而将8086的 1 A 0 线作为选通信号。如果是按8255A内部地址来看， 则在图中它的地址是PA口地址即(CS+000H)，PB口地址为(CS+001H)，PC口地址为(CS+002H)，
51单片机红绿灯课程设计
1 电源提供方案 为使模块稳定工作，须有可靠电源。因此考虑了两种电源方案：方案一：采用独立的稳压电源。此方案的优点是稳定可靠，且有各种成熟电路可供选用；缺点是各模块都采用独立电源，会使系统复杂，且可能影响电路电平。 方案二：采用单片机控制模块提供电源。改方案的优点是系统简明扼要，节约成本；缺点是输出功率不高。综上所述，选择方案二。 2 显示界面方案 该系统要求完成倒计时功能。基于上述原因，我考虑了二种方案：方案一：采用数码管显示。这种方案只显示有限的符号和数码字符，简单，方便。方案二：采用点阵式LED 显示。这种方案虽然功能强大，并可方便的显示各种英文字符，汉字，图形等，但实现复杂，成本较高。 综上所述，选择方案一。 3 输入方案： 设计要求系统能调节灯亮时间，并可处理紧急情况，我研究了两种方案：方案一：采用8155扩展I/O 口及键盘，显示等。 该方案的优点是：使用灵活可编程，并且有RAM,及计数器。若用该方案，可提供较多I/O 口,但操作起来稍显复杂。 方案二：直接在I/O口线上接上按键开关。 由于该系统对于交通灯及数码管的控制，只用单片机本身的I/O 口就可实现，且本身的计数器及RAM已经够用。
综上所述，选择方案二。 3.1单片机交通控制系统的通行方案设计 设在十字路口，分为东西向和南北向，在任一时刻只有一个方向通行，另一方向禁行，持续一定时间，经过短暂的过渡时间，将通行禁行方向对换。其具体状态如下图所示。说明：黑色表示亮，白色表示灭。交通状态从状态1开始变换，直至状态6然后循环至状态1，周而复始，即如图2.1所示： 图1 交通状态 本系统采用MSC-51系列单片机AT89C51作为中心器件来设计交通灯控制器。实现以下功能：
汇编语言交通灯
设计报告 一、设计方法： 1、通过老师上课讲的内容及要求来设计。 2、开始时可跟着老师走从基础使用4094实现倒计时开始一步一 步实现。 3、实现基础部分后我们就可按着自己的思路结合单片机的学习 从而一步一步实现整个功能。 二、设计思路： 1、首先在实现整个功能之前我并不清楚自己要设计的界面应是什么 样子的，我从最基本的开始先学会使用4094实现一位倒计时，然 后使用4094实现两位倒计时，实现了两位倒计时之后基本上就可 以实现四个路口的倒计时显示。 2、完成基本型后就要想办法如何才能实现在线修改参数，且按照新 的参数执行，而且参数用什么来设置等等，通过单片机的学习我 想到了用中断方式的方法来实现，且在中断里来调用子程序来设 置参数，并选用了键盘来设置参数。因为单片机里已学过键盘子 程序，现在再来使用这样的键盘，虽比单片机里学过的4*4键盘 复杂点，但总不会太难了。就这样一步一步按照自己的思路完成。 3、以上实现后，我们也可多加些按键来控制暂停、复位、行人按键 等等，而这些在完成以上功能后再来实现它们就会很容易了。 流程图：
三、选择的芯片： AT89C51、4094、KEYPAD-PHONE、LED-GREEN、LED-RED、LED-YELLOW、TSEG-COM-AN-GRN、3WATT100R、BUTTON 四、硬件设计：
五、软件设计： 1、部分代码： ;30H、34H、35H主干道红、绿、黄灯，33H、31H、32H支干道红、绿、黄灯，修改用外部中断 ORG 0000H LJMP MAIN ORG 0003H ;复位中断入口地址 LJMP FW ORG 0013H ;修改参数中断入口地址 LJMP XG ORG 0030H MAIN:MOV 30H,#50 MOV 31H,#30

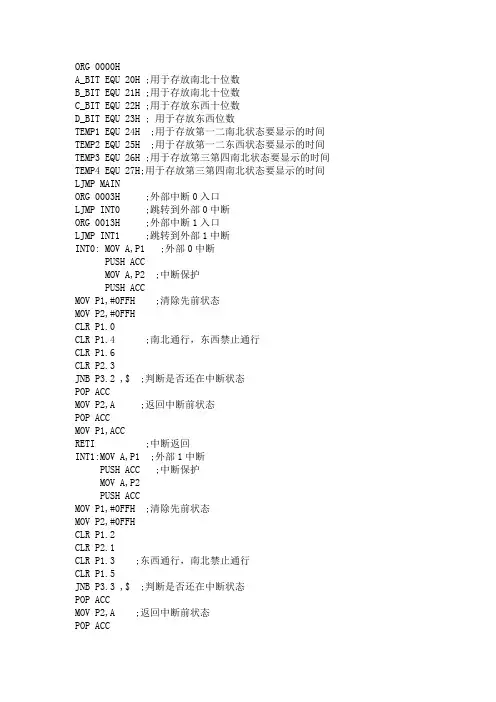

用51单片机控制交通灯汇编语言编写
基于51单片机的交通灯控制系统设计 摘要：在日常生活中，交通信号灯的使用，市交通得以有效管理，对于疏导交通流量、提高道路通行能力，减少交通事故有明显效果。交通灯控制系统由80C51单片机、键盘、LED 显示、交通灯延时组成。系统除具有基本交通灯功能外，还具有时间设置、LED信息显示功能，市交通实现有效控制。 关键词：交通灯，单片机，自动控制 一引言 当今，红绿灯安装在个个道口上，已经成为疏导交通车辆最常见和最有效的手段。但这个技术在19世纪就已经出现了。 1858年，在英国伦敦主要街头安装了以燃煤气为光源的红、蓝两色的机械般手势信号灯，用以指挥马车通行。这是世界上最早的交通信号灯。1868年，英国机械工程师纳伊特在伦敦威斯敏斯特区的会议大厦前的广场上，安装了世界上最早的煤气红绿灯。它由红绿两以旋转方式玻璃提灯组成，红色表示“停止”，绿色表示“注意”。1869年1月2日，煤气灯爆炸，是警察受伤，遂被取消！ 电气启动的红绿灯出现在美国，这种红绿灯由红黄绿三色圆形的投光器组成，1914年始装于纽约市5号大街的一座高塔上。红灯亮表示“停止”，绿灯亮表示“通行”。 信号灯的出现，使得交通得以有效的管理，对于疏导交通流量、提高道路通行能力、减少交通事故有明显效果。1968年，联合国《道路交通和道路标志信号协定》对各种信号灯的含义作了规定。绿灯时通行信号灯，面对绿灯的车辆可以直行，左转弯和右转弯，除非两一种标志禁止某一种转向。左右转弯车辆必需让合法的正在路口内行驶的车辆和过人行横线的行人优先通行。红灯是禁行信号灯，面对红灯的车辆必需在交叉路口的停车线后停车。黄灯是警告信号，面对黄灯的车辆不能越过停车线，但车辆已经十分接近停车线而不能安全停车的可以进入交叉路口！ 二概要设计 2.1 设计思路 利用单片机实现交通灯的控制，该任务分以下几个方面： a 实现红、绿、黄灯的循环控制。要实现此功能需要表示三种不同颜色的LED灯分别接在P1个管脚，用软件实现。 b 用数码管显示倒计时。可以利用动态显示或静态显示，串行并出或者并行并出实现。 C 实现急通车。这需要人工实现，编程时利用到中断才能带到目的，只要有按钮按下，那么四个方向全部显示红灯，禁止以诶车辆通行。当情况解除，让时间回到只能隔断处继续进行。 2.2总体设计框图 见图一：
城市路口交通灯设计.
城市路口交通灯设计 摘要 随着社会经济的发展，城市交通问题越来越引起人们的关注，人、车、路三者关系得和谐已成为交通治理部分必需要解决的主要问题之一，本交通灯设计系统用于对于疏导交通流量、提高道路通行能力、减少交通事故有明显效果。 本设计主要为实现一款带时间自主修改功能的多功能交通灯。本文选定了采用单片机技术实现交通灯功能，本设计应用AT89C51芯片作为核心，CD4511芯片作为显示芯片驱动，详细介绍了Atmel公司的AT89C51单片机的性能和特点，以及CD4511原理和特性，指出了交通灯设计系统的思路和所需考虑的问题，详细描述了交通灯系统的硬件、软件设计以及系统仿真调试过程等。该设计的优点是电路简单、性能可靠、实时性好、时间精度高，操作简单，可广泛应用于各个交通要道。 关键词：单片机,交通灯,控制器
The Design of Traffic Light in the City Abstrac t：This design is mainly for realizing a paragraph of time the independent modify functions with multi-function traffic. This paper adopts single-chip microcomputer selected technologies to realize this design, lights function AT89C51 chip as the core, CD4511 chip as display chip drive, introduces in detail the AT89C51 Atmel company performance and characteristics of CD4511 principle and characteristics, and lights design system, points out the idea and the problems needed to consider the advantages of this method is reliable in performance, simple circuit, good real-time, high precision time, simple operation. And widely used in various hubs. When entering adjustment function can add, subtract function operation, in order to achieve timing function, thus can undertake traffic lights countdown system. When the timing Settings, system through the AT89C51 control things, sn of traffic light real-time status. Eight LED digital tube will show countdown time, time display format for: ten - bytes; And have real-time display current countdown time functions Keyword： a single-chip microcomputer, the lights, controller, design, realization
单片机交通灯课程设计报告
单片机系统课程设计报告 专业：自动化073班 学生姓名：XXXX XXX 学号：2007023323 2007023328 指导教师：XXXX XXXX 完成日期：2010年7月7日
目录 1 设计任务和性能指标 (1) 1.1设计任务 (1) 1.2性能指标 (1) 2 设计方案 (2) 2.1任务分析 (2) 2.2方案设计 (2) 3 系统硬件设计 (3) 3.1单片机的最小系统 (3) 3.2电源电路 (4) 3.3数码管显示时间电路设计 (4) 3.4信号灯控制电路设计 (5) 4 系统软件设计 (5) 4.1主程序设计 (5) 5 调试及性能分析 (6) 5.1调试分析 (6) 5.1.1 软件调试 (6) 5.1.2 硬件调试 (6) 5.1.3 系统功能调试 (6) 6 心得体会 (6) 参考文献 (8) 附录1 系统原理图 (9) 附录2 系统仿真图 (10) 附录3 程序清单 (11)
1 设计任务和性能指标 1.1设计任务 利用单片机完成交通信号灯控制器的设计，该交通信号灯控制器由一条主干道和一条支干道汇合成十字路口，在每个入口处设置红、绿、黄三色信号灯，红灯亮禁止通行，绿灯亮允许通行，黄灯亮则给行驶中的车辆有时间停在禁行线外。用红、绿、黄发光二极管作信号灯。如图上图所示。设东西向为主干道，南北为支干道。 1.2性能指标 （1）处于常允许通行的状态，支干道有车来时才允许通行。主干道亮绿灯时，支干道亮红灯；支干道亮绿灯时，主干道亮红灯。 （2）干道均有车时，两者交替允许通行，主干道每次放行60秒，支干道每次放行40秒，设立60秒、40秒计时、显示电路。 南 北 东 西
单片机红绿灯的汇编语言程序设计
单片机红绿灯的汇编语言程序设计 a> 程序源代码 ORG 0000H ;主程序的入口地址 LJMP MAIN ;跳转到主程序的开始处 ORG 0003H ;外部中断0的中断程序入口地址 ORG 000BH ;定时器0的中断程序入口地址 LJMP T0_INT ;跳转到中断服务程序处 ORG 0013H ;外部中断1的中断程序入口地址 MAIN : MOV SP,#50H MOV IE,#8EH ;CPU开中断，允许T0中断，T1中断和外部中断1中断 MOV TMOD,#51H ;设置T1为计数方式,T0为定时方式，且都工作于模式1 MOV TH1,#00H ;T1计数器清零 MOV TL1,#00H SETB TR1 ;启动T1计时器 SETB EX1 ;允许INT1中断 SETB IT1 ;选择边沿触发方式 MOV DPTR ,#0003H MOV A, #80H ;给8255赋初值，8255工作于方式0 MOVX @DPTR, A AGAIN: JB P3.1,N0 ;判断是否要设定东西方向红绿灯时间的初值，若P3.1为1 则跳转MOV A,P1 JB P1.7,RED ;判断P1.7是否为1，若为1则设定红灯时间，否则设定绿灯时间 MOV R0,#00H ;R0清零 MOV R0,A ;存入东西方向绿灯初始时间 MOV R3,A LCALL DISP1 LCALL DELAY AJMP AGAIN RED: MOV A,P1 ANL A,#7FH 1.7置0 MOV R7,#00H ;R7清零 MOV R7,A ;存入东西方向红灯初始时间 MOV R3,A LCALL DISP1 LCALL DELAY AJMP AGAIN ;------------------------------------------- N0: SETB TR0 ;启动T0计时器 MOV 76H,R7 ;红灯时间存入76H N00: MOV A,76H ;东西方向禁止，南北方向通行 MOV R3,A
汇编语言交通灯控制系统设计
交通灯控制系统 一、设计要求 1．东西方向车辆放行60秒钟。即东西方向的绿灯和南北方向的红灯同时点亮1分钟； 2．1分钟后，东西方向的黄灯闪烁5秒钟，以警示车辆将切换红绿灯。此时南北方向仍维持红灯点亮。在南北方向亮红灯期间，在2位数码管上显示计数值（每秒减1），从60减为0。 3．东西方向的黄灯闪烁5秒钟后，转为南北方向放行20秒钟。即东西方向的红灯和南北方向的绿灯同时点亮20秒钟； 4．南北方向放行20秒钟后，转为南北方向的黄灯闪烁5秒钟，以警示将切换红绿灯。此时东西方向仍维持红灯点亮。 5．南北方向的黄灯闪烁5秒钟后，再转为东西方向车辆放行1分钟。如此循环重复。 二、设计目的 ⒈了解交通灯管理的基本工作原理 ⒉熟悉8259A中断控制器的工作原理和应用编程 ⒊熟悉8255A并行接口的各种工作方式和应用 ⒋熟悉8254计数器/定时器的工作方式及应用编程，掌握利用软硬件相结合定时的方法 ⒌掌握多位LED显示问题的解决 三、程序设计流程图 主程序流程图,如下图所示。 装入计数初值
四、总体设计和电路图 Ⅰ.芯片选择及端口选择 1．用实验系统8255A实现对信号灯的控制（所用端口自定）；2位数码显示用8255A实现控制。 2. 用实验系统8254的计数器2定时向实验系统主片8259A的IRQ7请求中断，以实现要求的1分钟、5秒钟和20秒的定时。实验系统8254的计数器2的CLK2接OPCLK，频率为1.19318MHZ；GATE2已接 +5V；定时采用软硬件相结合的方式实现。 ⒊用实验系统的发光二极管模拟红绿灯。 注：8259A的端口地址为：218H、219H 8255A的端口地址为：端口A-200H、端口B-201H、端口C-202H、控制端 口-203H
交通灯汇编语言课程设计资料
课程设计 题目名称交通灯系统设计 课程名称单片机 学院信息学院 专业电子信息科学与技术班级 姓名 学号 指导教师 2012年12月
一、设计内容及要求 假设一个十字路口为东西南北走向。开始为四个路口的红灯全部亮之后,东西路口的绿灯亮,南北路口的红灯亮,东西路口方向通车,延时一段时间后（20秒）,东西路口的绿灯,闪烁若干次后（3秒），东西路口的绿灯熄灭，同时东西路口的黄灯亮,延时一段时间后（2秒）,东西路口的红灯亮,南北路口的绿灯亮,南北路口方向通车,延时一段时间后（20秒）,南北路口的绿灯闪烁若干次后（3秒）,南北路口的绿灯熄灭，同时南北路口的黄灯亮，延时一 段时间后（2秒）,再切换到东西路口的绿灯亮,南北路口的红灯亮,之后重复以上过程。 扩展部分：用LED数码管显示时间、紧急情况下全部红灯时间暂停、行人闯红灯报警、 车流量计数 设计要求有具体的硬件电路和软件实现，方案切实可行，使用简单方便。 二、设计原始资料 单片机实验十八--交通灯控制实验；为我们开始完成相应的单片机设计提供 了思路。利用系统提供的双色LED显示电路。 单片机实验九--串行静态数码显示实验使用四只74LS164组成四位静态数码管显示电路，在数码管上滚动显示“0”到“F”十六进制字符。 三、设计完成后提交的文件和图表 1．计算说明书部分 说明具体实现过程，方案等，相关计算等 2．图纸部分： 相关电路原理图、软件流程图、系统框图和源程序等 五、主要参考资料 李念强王玉泰张鲁张羽.《单片机原理及应用》．机械工业出版社 童诗白华成英 .《模拟电子技术基础》（第四版）.高等教育出版社 目录 一、设计任务与要求 (1)
交通灯设计单片机汇编
太原理工大学现代科技学院 单片机原理与接口技术课程设计 设计名称交通灯控制器 专业班级信息13-1班 学号2013100000 姓名 指导教师武娟萍
太原理工大学现代科技学院 课程设计任务书 注：1.课程设计完成后，学生提交的归档文件应按照：封面—任务书—说明书—图纸的顺序进行装订上交（大张图纸不必装订） 2.可根据实际内容需要续表，但应保持原格式不变。 指导教师签名：日期：2016.06.30
目录 交通灯控制器 0 一、前言 0 1.1选题背景 0 1.2设计意义 0 1.3设计内容 0 二、设计目的和要求 (1) 2.1课程设计目的 (1) 2.2课程设计要求 (1) 三、设计硬件电路及其相关介绍 (1) 3.1AT89C51 (1) 3.1.1AT89C51简介 (1) 3.1.2AT89C51管脚功能介绍 (2) 3.1.3AT89C51复位电路 (3) 3.1.4时钟电路 (3) 3.2 74LS47 (4) 3.2.1 74LS47管脚图和真值表 (4) 3.2.2引脚功能 (5) 3.2.3实用电路连接 (6) 3.3 74LS139 (6) 3.3.1 74LS139管脚 (6) 3.3.2 74LS139真值表 (7) 3.4设计中用到的其他器件 (7) 3.4.1RESPACK-7 (7) 3.4.2反向器7405 (7) 3.4.3TRAFFIC LIGHTS (7) 3.4.4 7SEG-MPX2-CA (7) 3.4.5 BUTTON (8) 四、设计总体方案 (8) 4.1课程设计总体思路 (8) 4.1.1路口状态设置 (9) 4.1.2实现主程序状态功能的流程图 (9) 4.1.3主程序汇编 (10) 4.2调显示时间程序 (13) 4.2.1设计思想 (13) 4.2.2设计重要部分流程图 (14) 4.2.3调显示汇编程序 (15) 4.3各类情况处置程序 (16) 4.3.1各类情况介绍 (16) 4.3.2调配各模式流程图 (17) 4.2.3调配各模式程序 (18) 4.2.4少车模式H1 (18) 4.2.5手动指挥模式H2 (19)
8255交通灯单片机课程设计
《单片机原理与应用》 课程设计报告 题目：简单交通灯控制系统 专业： 班级： 学号： 姓名： 天津理工大学中环信息学院 计算机工程系 2011年12月29 日
交通灯控制系统设计 摘要 设计一个交通灯控制系统，该控制系统工作后，交通灯按照下列规律变化：初始态东南西北均为红灯，持续时间为2s；然后转为状态1(10s)，为东西红、南北绿；状态2(3s)东西红灯不变、南北绿灯灭、黄灯闪烁三次；状态3(15s)，为东西绿、南北红；状态4(3s)，为东西绿灯灭、黄灯闪烁三次、南北红灯不变；最后回到状态1，依此循环。如遇到特殊情况，可拨动应急开关，使各向均为红灯，特殊车辆不受红灯限制，待其顺利通过后拨动另一个开关，系统返回继续运行。同时用LED用倒计时方式显示各路口亮灯时间。 关键词：单片机，交通灯，应急开关，LED
1绪论 1.1设计背景 红绿交通灯自动控制系统在城市十字（或丁字）路口有着广泛的应用。随着社会的进步，人们生活水平的提高，私家车数量会不断增加，对城市交通带来前所为有的压力。道路建设也将随之发展，错综复杂的道路将不段增多。为维持稳定的交通秩序，红绿灯自动控制系统将得到更为广泛的应用。现在实际应用的红绿灯系统中一般没有倒计时功能，使司机和行人不知道指示灯还有多久将会改变现有状态。本设计应用基本数字电路知识，采用LED灯作红、绿、黄三交通灯，用七段数码管作同步倒计时显示。实现两方向通行时间不相等的控制并配有倒计时。 1.2设计目的 熟悉单片机控制系统，并了解系统设计的一般规律。 掌握8255芯片的结构及编程方法。 熟悉模拟交通灯控制的实现方法。 1.3设计任务及要求 设计一个交通灯控制系统，该控制系统工作后，交通灯按照下列规律变化：初始态东南西北均为红灯，持续时间为2s；然后转为状态1(10s)，为东西红、南北绿；状态2(3s)东西红灯不变、南北绿灯灭、黄灯闪烁三次；状态3(15s)，为东西绿、南北红；状态4(3s)，为东西绿灯灭、黄灯闪烁三次、南北红灯不变；最后回到状态1，依此循环。如遇到特殊情况，可拨动应急开关，使各向均为红灯，特殊车辆不受红灯限制，待其顺利通过后拨动另一个开关，系统返回继续运行。同时用LED用倒计时方式显示各路口亮灯时间。 2 设计使用的仪器和设备 2.1 达爱思教仪 本实验采用达爱思教仪型号是Dais-PG206FD 2.2八段数码管 码管， 2.3 8255芯片 8255是Intel公司生产的可编程并行I/O接口芯片，有3个8位并行I/O口。具有3个通道3种工作方式的可编程并行接口芯片（8255引脚如图1，8255编程模式如图2）。 的中间接口电路。8255作为主机与外设的连接芯片，必须提供与主机相连的3个总线接
单片机课程设计交通灯
单片机课程设计交通灯 2013写的 摘要: 近年来随着科技的飞速发展，单片机的应用正在不断深入，同时带动传统控制检测技术日益更新。在实时检测和自动控制的单片机应用系统中，单片机往往作为一个核心部件来使用，仅单片机方面知识是不够的，还应根据具体硬件结构软硬件结合，加以完善。 十字路口车辆穿梭，行人熙攘，车行车道，人行人道，有条不紊。那么靠什么来实现这井然秩序呢,靠的就是交通信号灯的自动指挥系统。交通信号灯控制方式很多。本系统采用MSC-51系列单片机ATSC51和可编程并行I/O接口芯片8255A为中心器件来设计交通灯控制器，实现了能根据实际车流量通过8051芯片的P1口设置红、绿灯燃亮时间的功能;红绿灯循环点亮，倒计时剩5秒时黄灯闪烁警示(交通灯信号通过PA口输出，显示时间直接通过8255的PC口输出至双位数码管);车辆闯红灯报警;绿灯时间可检测车流量并可通过双位数码管显示。本系统实用性强、操作简单、扩展功能强。 关键词:单片机交通灯闯红灯检测车流量 1 引言 当今，红绿灯安装在各个道口上，已经成为疏导交通车辆最常见和最有效的手段。但这一技术在19世纪就已出现了。 1858年，在英国伦敦主要街头安装了以燃煤气为光源的红，蓝两色的机械扳手式信号灯，用以指挥马车通行。这是世界上最早的交通信号灯。1868年，英国机械工程师纳伊特在伦敦威斯敏斯特区的议会大厦前的广场上，安装了世界上最早的煤气红绿灯。它由红绿两以旋转式方形玻璃提灯组成，红色表示“停止”，绿色表示“注意”。1869年1月2日，煤气灯爆炸，使警察受伤，遂被取消。
电气启动的红绿灯出现在美国，这种红绿灯由红绿黄三色圆形的投光器组成，1914年始安装于纽约市5号大街的一座高塔上。红灯亮表示“停止”，绿灯亮表 示“通行”。 1918年，又出现了带控制的红绿灯和红外线红绿灯。带控制的红绿灯，一种是把压力探测器安在地下，车辆一接近红灯便变为绿灯;另一种是用扩音器来启动红绿灯，司机遇红灯时按一下嗽叭，就使红灯变为绿灯。红外线红绿灯当行人踏上对压力敏感的路面时，它就能察觉到有人要过马路。红外光束能把信号灯的红灯延长一段时间，推迟汽车放行，以免发生交通事故。 信号灯的出现，使交通得以有效管制，对于疏导交通流量、提高道路通行能力，减少交通事故有明显效果。1968年，联合国《道路交通和道路标志信号协 定》对各种信号灯的含义作了规定。绿灯是通行信号，面对绿灯的车辆可以直行，左转弯和右转弯，除非另一种标志禁止某一种转向。左右转弯车辆都必须让合法地正在路口内行驶的车辆和过人行横道的行人优先通行。红灯是禁行信号，面对红灯的车辆必须在交叉路口的停车线后停车。黄灯是警告信号，面对黄灯的车辆不能越过停车线，但车辆已十分接近停车线而不能安全停车时可以进入交叉路口。 2 单片机概述 单片机微型计算机是微型计算机的一个重要分支，也是颇具生命力的机种。单片机微型计算机简称单片机，特别适用于控制领域，故又称为微控制器。 通常，单片机由单块集成电路芯片构成，内部包含有计算机的基本功能部件: 中央处理器、存储器和I/O接口电路等。因此，单片机只需要和适当的软件及外部设备相结合，便可成为一个单片机控制系统。 construction disturbance and balance material use, responsible for deployment. Is responsible for the project required construction equipment, materials and spare parts procurement, transportation, warehousing, distribution, and deployment
基于51单片机做简易的交通灯
目录 摘要 (1) 一、设计目的 (2) 二、设计任务和要求 (2) 三、设计原理分析 (2) 四、硬件模块及功能 (3) 1、个模块功能 (3) 2、材料清单 (4) 3、硬件图 (5) 五、软件模块及功能 (6) 1、个模块功能原理 (6) 2、程序清单 (6) 3、程序流程图 (9) 六、调试运行 (10) 1、程序编译链接 (10) 2、观察模拟仿真 (11) 七、心得体会 (12) 参考文献 (12) 致谢 (13)
摘要： 单片微型计算机(单片机)自问世以来,因其小巧灵活、成本低、控制能力强、易于产品化等优势,在社会各领域中得到广泛的应用。根据89C52单片机的特点及交通灯在实际控制中的特点，本文提出一种利用单片机自动控制交通灯及时间倒计时显示的方法，将整个系统缩小在一块小小的单片机上，大大提高了产品的经济性和轻便性。设计过程包括硬件电路设计和程序设计两大步骤。硬件电路其结构比较简单，主要包括核心器件单片机、12只二极管组成的模拟交通灯、复位电路、振荡电路、显示数码管模块。单片机开发中除必要的硬件外，同样离不开软件，我们写的汇编语言源程序要变为CPU可以执行的机器码有两种方法，一种是手工汇编，另一种是机器汇编，目前已极少使用手工汇编的方法了。机器汇编是通过汇编软件将源程序变为机器码，用于MCS-51单片机的汇编软件有早期的A51，随着单片机开发技术的不断发展，从普遍使用汇编语言到逐渐使用高级语言开发，单片机的开发软件也在不断发展，Keil软件是目前最流行开发MCS-51系列单片机的软件，这从近年来各仿真机厂商纷纷宣布全面支持Keil即可看出。Keil提供了包括C编译器、宏汇编、连接器、库管理和一个功能强大的仿真调试器等在内的完整开发方案，通过一个集成开发环境（uVision）将这些部份组合在一起。本文就用Keil编程，相比硬件设计程序设计较为复杂，必需同时考虑灯控制、时间显示、紧急开关等问题，并且具有一定的C语言基础和一定的思维能力及逻辑能力。本文对十字路口状态预设为两种，一种是正常状态，即倒计时60秒，交通灯循环亮，另一种是故障或紧急状态，即无论交通灯处于何种状态只要按下紧急开关，就立即打开相应的绿灯，另一方向则亮红灯，当再按起开关则反向，并从60秒倒计时，恢复正常状态，分别用黄、红、绿色灯的不同组合来表示。本系统采用单片机AT89C52为核心器件来设计交通灯控制器，模拟现实中的交通灯控制方法，具有较强的实用性。 关键词：89C51单片机；交通灯；自动控制；时间显示器； 一、设计目的
《微机原理与接口技术》课程设计-交通灯
信息工程系 计算机科学与技术 12计本1班 1214110214 黄 福 朱 茜 2015年06月29日 院 系： 专 业： 年级班级： 学 号： 姓 名：指导教师： 设计日期：
目录 一．课程设计目的 (3) 二．课程设计任务 (3) 三．总体设计方案 (3) 五．程序设计流程图 (4) 六. 程序连接图 (5) 七．程序清单 (5) 八．实验结果 (8) 九．课程设计总结和体会 (8)
一．课程设计目的 用汇编语言和微机原理实验箱完成实现双方向交通信号灯控制系统，以达到熟练运用汇编语言编程以及实验箱上各个芯片的灵活运用。 ⒈了解交通灯管理的基本工作原理 ⒉熟悉8253定时计数器的工作方式和编程应用 ⒊熟悉8255A并行接口的工作方式和编程应用 二．课程设计任务 本次课程设计的内容为双方向交通信号灯的控制和管理。 具体要求如下： 1．东西方向车辆放行20秒钟。即东西方向的绿灯和南北方向的红灯同时点亮25秒钟和黄灯点亮3秒钟。 2．南北方向车辆放行20秒钟后，转为南北方向的黄灯点亮3秒钟，以警示将切换红绿灯。此时东西方向仍维持红灯点亮。 3．循环重复执行1和2两步骤。 三．总体设计方案 1、用实验系统8255A实现对信号灯的控制（B端口），A端口的PA6、PA7口用来和8253共同控制信号灯点亮的时间。 2、实验中，8255选用(10010000)方式选择字,A组工作0方式,A端口输入,PC4-PC7输出,B组0方式,B端口输出,PC3-PC0输出 3、实验中，8253采用两个计数器级联的方式达到定时的效果，8253计数器0的CLK0输入1MHZ的时钟脉冲，工作在模式3即方波发生器，理论设计OUT0 输出周期为0.01S的方波，则计数器0的初值为10000；OUT0输出的方波分别作为计数器1、计数器2的CLK1和CLK2的输入时钟脉冲，计数器1和计数器2工作方式为模式1，计数器1的初值为2500，即OUT1输出25秒，控制红绿灯的时间；计数器2初值为300，即OUT2输出3秒，控制黄灯的时间。
基于单片机的交通灯设计
本科生毕业设计 基于单片机的智能交通灯设计—— 硬件模块设计 201×年5月
独创性声明 本人郑重声明：所呈交的毕业论文（设计）是本人在指导老师指导下取得 的研究成果。除了文中特别加以注释和致谢的地方外，论文（设计）中不包含 其他人已经发表的研究成果。与本研究成果相关的所有人所做出的任何贡献均 已在论文（设计）中作了明确的说明并表示了谢意。 签名：__________________ ________年______月_____日 授权声明 本人完全了解××有关保留、使用本科生毕业论文（设计）的规定，即： 有权保留并向国家有关部门或机构送交毕业论文（设计）的复印件和磁盘，允 许毕业论文（设计）被查阅和借阅。本人授权×××可以将毕业论文（设计） 的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复 制手段保存、汇编论文（设计）。 本人论文（设计）中有原创性数据需要保密的部分为（如没有，请填写“无”） ： 学生签名： 年 月 日 指导教师签名： 年 月 日
基于单片机的智能交通灯设计 摘要 系统采用两块STC89C52芯片为核心控制器件、三色LED灯作为信号灯状态显示、以两位共阴七段显示数码管描述系统各方向信号灯状态保持的时间。 由按键开关完成上电初始化操作，各LED灯状态保持时间使用倒计时的显示方式，最大显示时间为99S。两组左转绿、绿、红、黄三色LED灯分别作为南北、东西方向信号灯显示模块，另外四组红、绿两色LED灯分别作为东西、南北方向人行横道交通信号指示灯，至此本设计可以应对交叉路口交通信号系统的基 本控制情况。在此之外,为了真实的模拟交叉路口的交通情况，在另一块单片机电路上设计了一条东西方向循环流动的流水灯来模拟车辆通行时的情况。当接 收到交通灯主电路信号后流水灯根据交通规则作出相应的反应。 关键词：交通信号灯；单片机；LED灯；数码显示；流水灯
单片机交通灯实验报告(汇编语言)
实验四单片机交通灯实验 1、实验要求 本实验分两部分，第一部分是普通交通灯的模拟:初始状态0为东西红灯,南北红灯.然后转状态1南北绿灯通车,东西红灯.过一段时间转状态,南北绿灯闪几次转两黄灯,延时几秒,东西仍然红灯,再转状态3,东西绿灯通车,南北红灯.过一段时间转状态4.东西绿灯山几次转黄灯,延时几秒,南北仍然红灯,,最后循环至状态1。 第二部分在以上的基础上当有急救车到达时,两项交通信号为全红,以便让急救车通过.假定急救车通过路口时间为10秒,急救车通过后,交通恢复中断前状态.被实验已按键为终端申请,表示有急救车通过. 2、实验电路图 （1）十二端口控制 （2）六端口控制
3、实验程序如下 (1) 十二位控制ORG 0000H LJMP MAIN ORG 000BH LJMP IT0P MAIN: MOV P1,#0F0H MOV P0,#0FFH MOV A,#00H MOV TMOD,#01H MOV TL0,#0B0H MOV TH0,#3CH SETB ET0 SETB EA SETB TR0 HERE: SJMP HERE IT0P: MOV TL0,#0B0H MOV TH0,#3CH INC A CJNE A,#50,L1 MOV P1,#0FCH MOV P0,#0F3H RETI L1: CJNE A,#100,L2 MOV P1,#03CH MOV P0,#0FFH RETI L2: CJNE A,#110,L3
MOV P1,#0FCH MOV P0,#0FFH RETI L3: CJNE A,#120,L4 MOV P1,#03CH MOV P0,#0FFH RETI L4: CJNE A,#130,L5 MOV P1,#0F3H MOV P0,#0FCH RETI L5: CJNE A,#180,L6 MOV P1,#0C3H MOV P0,#0FFH L6: CJNE A,#190,L7 MOV P1,#0F3H MOV P0,#0FFH RETI L7: CJNE A,#200,L8 MOV P1,#0C3H MOV P0,#0FFH L8: CJNE A,#210,BUTTON MOV P1,#0F0H MOV P0,#0FFH CLR A RETI BUTTON:RETI END (2) 六位控制ORG 0000H LJMP MAIN ORG 000BH LJMP IT0P ORG 0013H LJMP IT1P MAIN: MOV P0,#09H MOV A,#00H MOV TL0,#0B0H MOV TMOD,#61H MOV TL0,#0FFH MOV TH0,#0FFH SETB ET0 SETB EA SETB TR0 SETB PX1
单片机实现交通灯控制汇编代码
交通灯控制 一、课程设计的内容 在实验平台上选择两组指示灯，每组分为红，黄，绿代表交通灯。要求： 1. 模拟十字交通路口的实际情况，设计十字路口交通灯自动 变换系统。 2. 设计十字路口交通灯手动变换系统，并这两套系统可切换 使用。 3. 在实现以上内容的基础上增加允许急救车优先通过的要 求。有急救车到达时，两方向交通信号为全红，以便让急救车通 过。 二．设计思路及电路图 在单片机实验箱上P0口和P2口不能做I/O接口。但是为了实现交通灯的状态变化，我要用到I/O接口来对按键进行查询 和显示发光二极管的状态，P1口控制四段数码管的显示。所以我 扩展I/O接口，用74LS377的输入端接P0口，其输出线1Q~8Q 接8个发光二极管，WR作为锁存控制接74LS377的时钟端，扩 展片选信号CS1接在74LS377的使能端G。我用查询方式来查询 按键来转换手动，自动，救护车到来的状态的变化，则把四个按 键K4~K7与P3.2~P3.5相接，当按键置高电平时，程序就会转换 到相应状态执行相应的模块状态。 在自动状态时，开始4个路口的红灯全亮（东西方向为之
路，南北方向为主路）之后，南北路口的绿灯亮，东西口的红灯亮，延时显示并查询开关状态是否发生变化，当两个数码管（一个代表东西方向，一个代表南北方向）从0~3显示，当显示3后交通灯显示下一个状态，一直循环重复过程，直到查询到有按键发生变化。 当P3.3高电平时，自动转换为手动，（同理P3.3低电平时手动转换为自动。）此时拨动按键使P3.2或P3.5置于高点位，就会转到主路或支路相应状态的交通灯显示，数码管显示0。 P3.4控制救护车来时的状态，当其高电位两个红灯全亮并蜂鸣器响起。 实验电路图： 显示电路：
微机原理十字路口交通灯实验报告
一、课程设计（论文）题目 十字路口交通灯模拟 二、本次课程设计（论文）应达到的目的 通过本次课程设计，使学生不仅更加深刻领会微型计算机从硬件组成到软件编程的基本原理和知识，而且更要学会应用，务必做到理论和实践相结合，掌握硬件分析、软件设计的基本思想和方法，提高分析问题、解决问题和工程实践的能力。 三、本次课程设计（论文）任务的主要内容和要求（包括原始数据、技术参数、设计要求等） 本课程设计题目的主要内容是模拟十字路口交通灯（红、黄、绿三色）的显示控制。 设计要求为： 1．主干道计时60秒，次干道计时45秒，时间到则切换红绿灯； 2．红绿灯不变期间，在七段数码管上显示每秒倒计时； 3．计时到最后5秒时，两个方向的黄灯同时闪烁直至计时到0。 四、应收集的资料及主要参考文献： 1．《微型计算机基本原理与接口技术》陈红卫，科学出版社 2003.2 2.《8086实验指导书》张维琪、张晓群，信控学院实验中心 3.其他与本课程设计题目相关的资料 五、审核批准意见 教研室主任（签字） 摘要
本设计以TDN86/51实验箱为载体，结合中断控制器8259A、并行接口8255、中断定时器8253、七段数码显示管LED及八个发光二极管的功能，用汇编语言编程实现了十字路口交通灯模拟的实验。 8255A的两个端口在本次实验中均有用处，A口为方式0用作输出，与七段数码管LED连接，用于向七段数码管输入数据的。B 口为方式0用作输出，与八个发光二极管连接，用于向发光二极管输入数据。C口低四位在本实验中做输出与LED数码管相连，高四位没有用到，但在初始化中将C口均初始化为输出。 8253A芯片在本实验中用了计数器2工作在方式3下，计数初值赋为59500，工作箱的时钟频率为1.19MHz，即计时50ms，它的OUT2接到8259A的IRQ7上，让IRQ7每隔50ms发一次中断，这样就可以通过控制发中断的次数来得到想要的时间。 8259A芯片在本实验中被用到了5个中断，作为计时或在特殊情况下的特殊功能。IRQ0是在遇到特殊情况，主干道一直保持通行(绿灯)，次干道保持禁止通行(红灯)状态;LED显示‘SP'表示‘STOP'由按键KK1-控制。IRQ2是在午夜车流量较少时，黄灯每隔0.5秒亮一次;LED显示‘LS'表示'LOW SPEED'由按键KK2-控制。IRQ5是完成复位从45秒（即次干道通行）开始进入正常状态的由开关K0控制。IRQ6是完成复位从60秒（即主干道通行）开始进入正常状态的由开关K1控制。IRQ7是用于控制计时的。 此交通等模拟系统具有以下功能： 1.装入程序运行后，先是主干道绿灯，次干道红灯，LED显示60-5 秒的倒计时；其次主干道黄灯闪，次干道红灯仍然亮，LED显示5-0秒倒计时；再次主干道红灯，次干道绿灯，LED显示45-5秒倒计时；最后主干道仍然红灯次干道黄灯闪，LED显示5-0秒。 这时一个周期结束，再次跳入进入起始状态，再次循环一遍。 2.在上述正常状态中，特殊情况由8259A发中断。 (1)遇到特殊情况，主干道一直保持通行(绿灯)，次干道保持 禁止通行(红灯)状态;LED显示‘SP'表示‘STOP'，由按键 KK1-控制。 (2)在午夜车流量较少时，可由按键KK2-发中断，黄灯每隔 0.5秒闪一次，LED显示LS'表示'LOW SPEED'。 (3)上述两种特殊情况结束后，可由开关K0完成复位从45秒 开始进入正常状态；也可由开关K1完成复位从60秒开始进 入正常状态。
