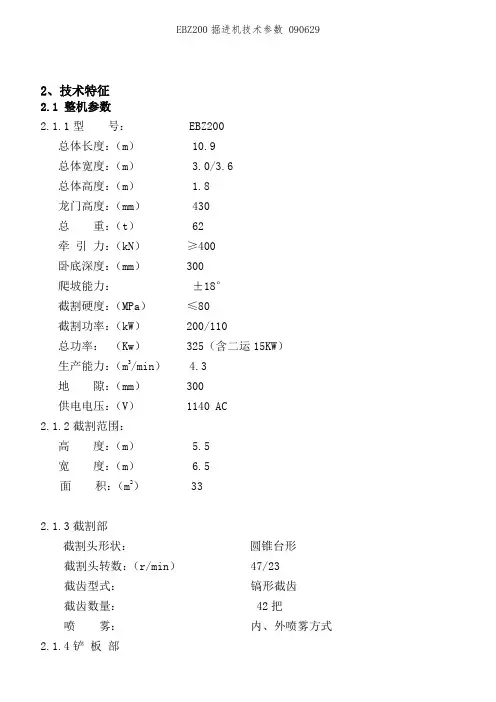

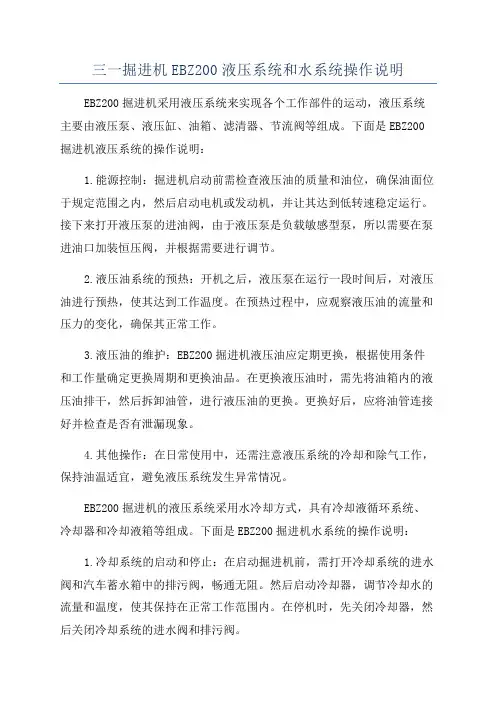

三一EBZ200悬臂式掘进机使用说明书

掘进机电气系统说明书160修正

KXJ1-246/1140（660）E-4 矿用隔爆兼本质安全型组合开关箱 使用说明书 上海创力矿山设备有限公司

Shanghai Chuangli Mining Equipment Co.,Ltd. 2008年6月 1．概述 1.1 产品特点： KXJ4-246/1140（660）E-4矿用隔爆兼本质安全型开关箱（以下简称开关箱）、CX4-4/12矿用本质安全型操作箱（以下简称操作箱）、BAL1-36/127/150矿用隔爆型电铃、BZA1-10/24-1ZS矿用隔爆型压扣控制按钮、DGY35/24B隔爆照明灯、YBUD-160/80-4/8掘进机用隔爆型三相异步电动机（截割电机）、DYB-75A 泵站用隔爆型三相异步电动机（油泵电机）、BYD11-160-8050隔爆型电滚筒（二运电机）、GJC4低浓度甲烷传感器组成S160A型掘进机电气系统。是整机的主要组成部分，与液压系统配合操作可实现整机的各种生产作业。 KXJ4-246/1140E矿用隔爆兼本质安全型开关箱是S160A掘进机电气系统的核心。控制系统将控制和保护功能模块化（主控制器）、有故障记忆功能、有应急遥控功能（遥控器）、操作箱液晶屏与开关箱显示仪表同步显示、开关箱与操作箱之间的通讯采用232串口通讯技术，仅用两芯通讯电缆便可实现，通讯电缆采用快速插头连接方式。整个电气系统具有设计理念新、保护功能全、显示功能强大、内部元件配置高、结构紧凑、安装方便、可靠性高等特点。 1.2主要用途及适用范围： 1.2.1主要用途: 本开关箱主要用于控制S160A掘进机的截割电机、油泵电机、二运电机的起动、停止，所控制电机工作电压AC1140V/660V；对掘进机的电铃、照明灯、总急停、截割急停按钮及瓦斯断电仪提供控制信号，具有低压漏电保护功能；以可编程控制器PLC为核心，对油泵、截割、二运3个电机的过压、欠压、短路、超温、过载、过流、三相不平衡、电机绝缘进行监控和保护，同时显示各电机运行状态、工作电压、截割电机负荷和各种故障信息。 1.2.2适用范围: 1.2.2.1本产品适用于煤矿等具有爆炸性气体的危险场合。

100II挖掘机说明书

目录 一、用途和特点 2 二、主要技术特征 3 三、结构与工作原理 4 四、使用与操作15 五、维护与保养17 六、常见故障于排除方法19 七、运输与贮存20 八、易损件明细表21 九、附件

一、用途和特点 煤矿用挖掘式装载机（以下简称装载机）, 是一种连续生产的高效率出矿设备。主要用于铁路隧道施工、矿山平巷掘进、引水洞和国防洞窟施工中的装载作业。本设备是由泰安科创矿山设备有限公司自行设计研发的新产品，满足了国内矿山小断面施工装碴的需要。 本机靠履带推进扒取岩石送入自身的刮板输送机，输送机从尾部将岩石卸入自卸汽车或梭式矿车。同时可利用反铲挖掘臂扒取远处的岩石，也可以用铲斗来清理工作面。底盘设计参考小松挖掘机结构形式，采用液压马达驱动履带行走机构，结构紧凑﹑机动灵活，可在潮湿有积水的巷道里工作。 本机采用全液压传动和系统负载传感控制及先导阀操作，结构紧凑，推进力大，扒取范围广，借助最佳的液压系统，均衡分配油量，令铲斗、小臂、大臂、动臂进行灵活、快捷、高效的作业，实现真正的随心所欲；强劲的挖掘力在任何条件下都能在短时间内发挥出色的工作效率及卓越的性能；工作平稳无冲压，设计先进，工作可靠，操作简单，维修方便。实现全断面装岩，不留死角，不需人工辅助清理工作面。 本机具有良好的工作环境，司机坐在驾驶棚内操作，安全﹑舒适﹑轻松。 产品执行标准：JB/T 5503—2004《立爪挖掘装载机》； Q/3709TKY071-2010《煤矿用挖掘式装载机》 1、产品使用环境条件； a)断面为2.1×2.1米以上的巷道； b)岩石的普氏硬度f小于等于12，块度小于等于500mm，松散密度不大于1.8t/m3； c)海拔高度≤1000m。海拔1000m以上高原环境需进行特殊设计； d)巷道环境为-5℃～+40℃，最大相对湿度≤90%（温度为25℃时）； e)电压极限偏差为±5%，交流频率极限偏差为±1%； f)巷道坡度≤15°。在大于15°隧道工作时需进行特殊设计或采取必要的措施； g)装载机工作时周围的煤尘、甲烷爆炸性气体含量应符合煤矿安全规程规定的安全 含量。

掘进机司机安全操作规程(通用版)

( 操作规程 ) 单位：_________________________ 姓名：_________________________ 日期：_________________________ 精品文档 / Word文档 / 文字可改 掘进机司机安全操作规程(通用 版) Safety operating procedures refer to documents describing all aspects of work steps and operating procedures that comply with production safety laws and regulations.

掘进机司机安全操作规程(通用版) 1.司机应具有初中以上文化程度，热爱本职工作，责任心强，并经专门培训、考试合格后方可上岗并持证上岗。 2.司机必须熟悉机器的结构、性能、动作原理，能准确、熟练地操作机器，懂得设备的一般维护保养和故障处理知识。 3.司机必须坚持使用掘进机上所有的安全闭锁和保护装置，不得擅自改动或甩掉不用，不能随意调整液压系统、雾化系统各部的压力。 4.各种电气设备控制开关的操作手柄、按钮、指示仪表等要妥善保护，防止损坏或丢失。 5.除会熟练操作机器外，还应对机器进行日常检查和维护工作。在发现掘进机有故障时，应积极配合维护人员进行处理，不能处理时，要立即向区队或调度室汇报。

6.必须配备正副两名司机，正司机负责操作，副司机负责监护。必须精神集中，不得擅自离开工作岗位，不得委托无证人员操作。 7.在掘进机停止工作、检修及交接班时，必须断开机器上的隔离开关，并挂停电标示牌。 8.对机器运转情况和存在的问题，交班司机必须向接班司机交待清楚。 9.掘进机前后20米以内风流中瓦斯浓度达到1.5%时，必须停止运转，切断电源，进行处理。瓦斯浓度必须降到1%以下时，方可送电开机。 10.接班后，司机应认真检查工作面及掘进机周围情况，保证工作区域安全、整洁和无障碍物。 11.开机前，司机必须对机器进行以下检查： （1）各操作手把和按钮应齐全、灵活、可靠，各操作手把打到零位。 （2）机械、电气、液压系统、安全保护装置应正常可靠，零部件应完整无缺，各部连接螺丝应齐全、紧固。

1350顶管掘进机说明书----通用时才用解析

非开挖微型顶管设备

目录 注意事项 一、概述 二、技术参数 三、结构特征及工作原理 四、安装调试和检查 五、操作规范 六、维修与保养 七、常见故障及排除方法

注意事项 一、吊装 1、顶管机起吊作业时钢索角度在60°以内， 2、吊索直径应能满足起吊设备的要求， 3、作业中不要靠近悬吊物的下方。 二、用户供电电源必须安装漏电、触电保护装置，否则严禁使用。 三、本机电气系统，非专业电工禁止、操作维修。 四、本机机内严禁进水，特别是电器部分。 五、本机刀盘有延时启动功能，电机正转（反转）时禁止直接切 换为反转（正转），须停止后再切换。

一、概述 1、产品特点 NP1350型泥水平衡顶管机适用土质范围广，适用于N值：0~15的粘土。施工的最小覆土厚度必须大于2倍的管外径，且其中要有一定厚度的不透水层，施工后地面沉降小，开在浅土层中施工。操作简单，可广泛用于城市市政、通讯等管道埋设工程，该设备可在河流、公路、建筑物下穿越，保护地面设施。使用该设备施工对环境影响小，工期短，投资回收快。 2、型号的组成及含义 TY-(NP)1350 水泥管内径 N泥水式 P平衡 铁友 二、技术参数 1、顶进速度：0～150 mm/min 2、切削刀盘： 转速： 2.77 r/min 转矩：151 KN.m 电机功率：22×2 KW 3、纠偏系统 纠偏油缸推力：500 KN 纠偏油缸拉力：375 KN 纠偏油缸数量：4 纠偏角度：(上、下、左、右) 2.5 ° 纠偏额定压力：25 MPa 旁通截止额定压力15 MPa 排量： 2 ml /r 电机功率： 1.5 KW 4、进排浆管道直径：Φ100 mm

EBZ220掘进机产品说明书

1.概述 1.1产品特点 EBZ220TY型掘进机由煤炭科学研究总院山西煤机装备有限公司设计制造。该机为悬臂式部分断面掘进机，适应巷道断面10～28m2、坡度±16°，可经济切割单向抗压强度≤90MPa的煤岩，属重型悬臂式掘进机。该机主要特点是整机吨位大，切割硬度高，截齿损耗小，机器稳定性好，操作方便，可靠性高等。 1.2 主要用途、适用范围 EBZ220TY型悬臂式掘进机主要是为煤矿综采及高档普采工作面采准巷道掘进服务的机械设备。主要适用于半煤岩巷及岩巷的掘进，也适用于条件类似的其它矿山及工程巷道的掘进。该机可经济切割单向抗压强度≤90MPa的煤岩，可掘巷道最大宽度(定位时)5.96m，最大高度4.835m，可掘任意断面形状的巷道，适应巷道坡度±16°。该机后配套转载运输设备可采用桥式胶带转载机和可伸缩式带式输送机，实现连续运输，以利于机器效能的发挥。 1.3产品型号、名称 产品型号、名称为EBZ220TY型掘进机。 型号的组成及其代表意义 E B Z 220 TY 设计代号 切割机构功率(kW) 纵轴式 悬臂式 掘进机 1.4使用环境 a)该机型适用于含有瓦斯、煤尘或其它爆炸性混合气体的环境;

b)海拔不超过2000m; c)环境温度-20℃～+40℃; d)与垂直地面斜度不超过16°; 2.主要技术参数 2.1 总体参数 机长 10.53m 机宽 2.7m 机高 1.85m 地隙 250mm 切割卧底深度 200mm 龙门高度 400mm 接地比压 0.159MPa 机重 62t 总功率 355kW 经济切割煤岩硬度≤90MPa 可掘巷道断面 10～28㎡ 最大可掘高度 4.835m 最大可掘宽度 5.96m 适应巷道坡度±16° 机器供电电压 1140V 牵引力 310kN

挖掘机操作手册 修改

一、目的 为规范挖掘机的操作，特制定本操作手册。 二、适用范围 适用于公司所有施工项目挖掘机操作人员管理。 三、岗位职责 1、负责挖掘机的操作； 2、负责挖掘机的维护保养和修理； 3、负责根据生产任务完成采装任务； 4、负责本岗位存在的危险源以及管控措施。 四、上岗准备 1、劳保用品的配备 佩戴安全帽，穿工作服，戴防尘口罩，夜班作业人员要穿反光衣、佩戴手电筒、和对讲机 2、检查对讲机工作状态是否正常，每班下班后要将对讲机进行充电； 3、携带上岗证、特种作业操作证。 五、管理内容 1.挖掘机的操作及安全注意事项 .操作之前 1.1.1启动发动机前必须做到：检查燃油、机油和润滑油，检修或调整机械，铲斗必须搁在地面上，轻轻摇晃控制杆以释放液压系统中的压力，将所有控制杆置于中位； 操作过程中： 1.2.1严禁在铲斗支起机身时进入机身下面； 1.2.2当人离开司机室时，铲斗必须搁至地面； 1.2.3当暂时停车于斜坡时，需放下铲斗，在履带下垫斜块，各控制杆置于中位。 1.2.4当挖掘机行驶或工作时，禁止上下车； 1.2.5不得借助铲斗顶住地面以推动挖掘机或利用挖掘机自重来挖掘； 1.2.6当铲斗在地面上受到阻力的时候不要进行行走或回转； 1.2.7不要利用设备的自重增加设备的挖掘力；

1.2.8当在靠近悬崖边作业时，确保机械所处的地面坚固，应使行走马达在设备的后方； 1.2.9机械与空中的供电线间应保持足够的距离； 1.2.10在高速行走挡内，不要快速操作行走杆，①避免突然的启动；②在倒车以前，必须先使前进方向的动作完全停止，前后操作行走杆时，不要使挖掘机受到冲击；③避免突然的制动手动控制杆回至中位不要让其自动弹回中位。 1.2.6不要用回转力来刮平地面或撞击物体，也不要将铲斗作为锤子或打桩器使用，如此操作将损坏挖掘机或缩短其寿命。 1.2.7不要使液压油缸连续全部伸出，如果油缸完全地伸缩会使机器发生损坏。 2.挖掘机的维护保养和修理； 维护保养的主要内容： 2.1.1清洁：随时擦洗，清除机器上的油污和尘土，保持外观清洁；同时定期清洗滤清器； 检查：在挖掘机作业前、中、后进行常规性的看、听、摸和试操作，判断各部分是否工作正常； 紧固：挖掘机工作过程中产生振动，使联接螺栓、销等松动，甚至出现扭断、分离、失控等事故。一旦发现联接松动，必须及时拧紧； 调整：各零部件配合有关间隙要及时进行调节和修整，使其保持灵活可靠。如履带的张紧度、机罩门盖等； 润滑：根据挖掘机各润滑点的要求，按时加注或更换润滑油，使零件运行摩擦最小； 防腐：做到防水、防酸、防潮和防火等，防止机器各部分遭到腐蚀； 更换：液压挖掘机的易损零件，一旦失效应马上更换。如滤清器的纸质滤芯、铲斗斗齿、O型圈、胶管等易损件。 维护保养的类型 液压挖掘机的维护保养分为例行保养、定期保养和特定保养三种。 例行保养：也叫日常保养，是在工作前、中、后进行的保养，以外部清洁、检查、紧固为重点；

煤矿掘进机司机操作规程

滥坝煤矿掘进机司机操作规程 一、适用范围 第1条本规程适用于全矿各类煤矿巷道掘进机作业人员。 二、上岗条件 第2条司机必须专门培训、考试合格后，方可持证上岗。 第3条司机必须熟悉机器的结构、性能、动作原理，能熟练、准确地操作机器，并懂得一般性维护保养和故障处理知识。 三、安全规定 第4条必须坚持使用掘进机上所有的安全闭锁和保护装置，不得擅自改动或甩掉不用，不能随意调整液压系统、雾化系统各部的压力。 第5条掘进机必须装有只准以专用工具开、闭的电器控制开关，专用工具必须由专职司机保管。司机离开操作台时，必须断开掘进机上的电源开关。 第6条在掘进机非操作侧，必须装有能紧急停止运转的按钮。 第7条掘进机必须装有前照明灯和尾灯。 第8条开动掘进机前，必须发出警报。只有在铲板前方和截割臂附近无人时，方可开动掘进机。 第9条掘进机作业时，应使用内、外喷雾装置，内喷雾装置的使用水压不得小于3兆帕，外喷雾装置的使用水压不得小于1.5兆帕；如果内喷雾装置的使用水压小于3兆帕或无内喷雾装置，则必须使用外喷雾装置和除尘器。 第10条掘进机停止工作和交班时，必须将掘进机切割头落地，并断

开掘进机上的电源开关和磙力启动器的隔离开关。 第11条检修掘进机时，严禁其他人员在截割臂和转载桥下方停留或作业。 第12条各种电气设备控制开关的操作手柄、按钮、指示仪表等要妥善保护，防止损坏、丢失。 第13条机器必须配备正副两名司机，正司机负责操作，副司机负责监护。司机必须精神集中，不得擅自离开工作岗位，不得委托无证人员操作。 第14条司机必须严格执行现场交接班制度，填写交接班日志，对机吕运转情况和存在问题要向接班司机交待清楚。 第15条切割头变速时，应首先切割截割电机电源，当其转速几乎为零时方可操作变速器手柄进行变速。严禁在高速运转时变速。 第16条司机工作时精神要集中，开机要平稳，看好方向线，并听从工作面人员指挥。前进时将铲板落下，后退时将铲板抬起。发现有冒顶预兆或危及人员安全时，应立即停车，切断电源。 四、操作准备 第17条接班后，司机应配合班组长认真检查工作同围岩和支护、通风、瓦斯及掘机周围情况，保证工作区域安全、整洁和地障碍物。 第18条开机前，对机器必须进行以下检查： 1、各操纵手把和按钮应齐全、灵活、可靠。 2、机械、电气、液压系统，安全保护装置应正常可靠，零部件应完整无缺，各部连接螺丝应齐全、紧固。 3、电器系统各联接装置的电缆卡子应齐全牢固，电缆吊挂整齐，无破损、挤压。
