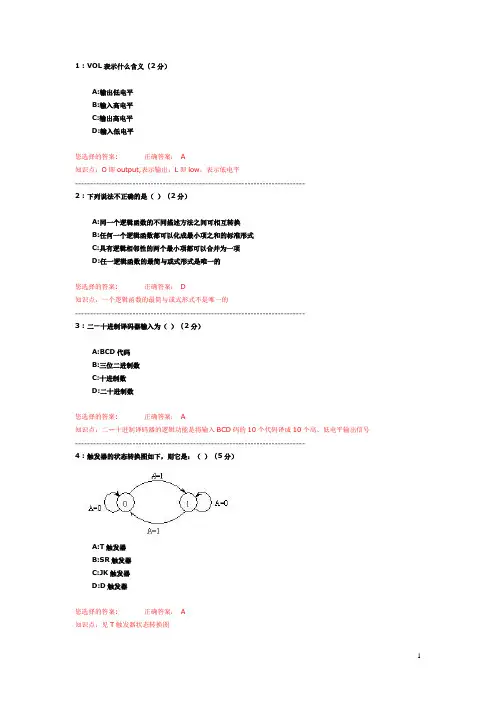

数字逻辑自测题5
数字逻辑自测题5
1 : VOL表示什么含义(2分）
A:输出低电平
B:输入高电平
C:输出高电平
D:输入低电平
您选择的答案: 正确答案： A
知识点：O即output,表示输出；L即low，表示低电平
----------------------------------------------------------------------------
2 : 下列说法不正确的是（）(2分）
A:同一个逻辑函数的不同描述方法之间可相互转换
B:任何一个逻辑函数都可以化成最小项之和的标准形式
C:具有逻辑相邻性的两个最小项都可以合并为一项
D:任一逻辑函数的最简与或式形式是唯一的
您选择的答案: 正确答案： D
知识点：一个逻辑函数的最简与或式形式不是唯一的
----------------------------------------------------------------------------
3 : 二—十进制译码器输入为（）(2分）
A:BCD代码
B:三位二进制数
C:十进制数
D:二十进制数
您选择的答案: 正确答案： A
知识点：二—十进制译码器的逻辑功能是将输入BCD码的10个代码译成10个高、低电平输出信号----------------------------------------------------------------------------
4 : 触发器的状态转换图如下，则它是：（）(5分）
A:T触发器
B:SR触发器
C:JK触发器
D:D触发器
您选择的答案: 正确答案： A
知识点：见T触发器状态转换图
----------------------------------------------------------------------------
5 : 分析图中所示输入、输出Q的波形。则该触发器为( ) (5分）
A:上升沿触发的JK触发器
B: 上升沿触发的SR触发器
C:下降沿触发的JK触发器
D:下降沿触发的SR触发器
您选择的答案: 正确答案： C
知识点：参考JK触发器和SR触发器的特性表
----------------------------------------------------------------------------
6 : +17的8位二进制补码是（）(2分）
A:11110001
B:11101111
C:01101111
D:00010001
您选择的答案: 正确答案： D
知识点：符号位用0表示正号，后面的数转换为七位等值的二进制数。
----------------------------------------------------------------------------
7 : 有一个或非门构成的SR锁存器，欲使该锁存器保持原态即Q*=Q,则输入信号应为（）。(2分）
A:S＝R＝0
B:S＝R＝1
C:S＝1，R＝0
D:S＝0，R＝1
您选择的答案: 正确答案： A
知识点：或非门构成的SR锁存器的特性为：R=1, S=0 Q*=0, Q*’=1，即锁存器被置0（0状态）；R=0, S=1 Q*=1, Q*’=0，即锁存器被置1（1状态）；R=S=0，Q*=Q，即锁存器保持原态；R= S=1 Q*=Q*’=0，此为不允许输入。
----------------------------------------------------------------------------
8 : 下列说法正确的是（）(2分）
A:时序电路中两个相同的状态叫等价状态
B:时序电路中的两个等价状态在相同的输入下输出相同，但次态不同
C:时序电路中的两个等价状态在相同的输入下输出相同，次态也相同
D:时序电路中的两个等价状态在相同的输入下输出不同，但次态相同
您选择的答案: 正确答案： C
知识点：时序电路中，若两个电路状态在相同的输入下有相同的输出，并且转换到同样一个次态去，则称这两个状态为等价状态。
----------------------------------------------------------------------------
9 : -17的8位二进制原码是（）(2分）
A:10010001
B:11101111
C:01101111
D:00010001
您选择的答案: 正确答案： A
知识点：符号位用1表示负号，后面的数转换为等值的二进制。
----------------------------------------------------------------------------
10 : 电路如下图所示，设起始状态Q2Q1=00，第3个上升沿，Q2Q1变为( ) (5分）
A:00
B:01
C:10
D:11
您选择的答案: 正确答案： D
知识点：参考T触发器的特性表
----------------------------------------------------------------------------
11 : 下列说法正确的是（）(2分）
A:时序逻辑电路某一时刻的电路状态仅取决于电路该时刻的输入信号
B:时序逻辑电路某一时刻的电路状态仅取决于电路进入该时刻前所处的状态
C:时序逻辑电路某一时刻的电路状态不仅取决于当时的输入信号，还取决于电路原来的状态
D:时序逻辑电路通常包含组合电路和存储电路两个组成部分，其中组合电路是必不可少的
您选择的答案: 正确答案： C
知识点：时序逻辑电路的特点：时序逻辑电路中，任意时刻的输出不仅取决于该时刻的输入，还取决于电路原来的状态。时序逻辑电路通常包含组合电路和存储电路两个组成部分，其中存储电路是必不可少的。
----------------------------------------------------------------------------
12 : (11)8的等值十进制数是（）(2分）
B:1001
C:10
D:1000
您选择的答案: 正确答案： A
知识点：把八进制数转换为等值的十进制数，只需将八进制数按多项式展开，然后把所有各项的数值按十进制数相加。----------------------------------------------------------------------------
13 : 下列哪个逻辑门可以双向传输数据(2分）
A:OD门
B:三态门
C:传输门
D:OC门
您选择的答案: 正确答案： C
知识点：传输门可以双向传输数据
----------------------------------------------------------------------------
14 : 下图电路中，74LS161构成了（）(5分）
A:九进制计数器
B:十进制计数器
C:十二进制计数器
D:十六进制计数器
您选择的答案: 正确答案： B
知识点：利用置数法将十六进制计数器接成了十进制计数器，每当计数器计成Q3Q2Q1Q0=1100状态时，由与非门输出低电平信号给LD’端，下一个时钟信号到来时将计数器置成Q3Q2Q1Q0=0011。
----------------------------------------------------------------------------
15 : 在下图所示电路中，能完成Q*=0逻辑功能的电路有（）。(5分）
A:图A
C:图C
D:图D
您选择的答案: 正确答案： B
知识点：D触发器的特性方程为Q*=D;JK触发器的特性方程为：Q*= J Q′+K′Q;T触发器的特性方程为：Q*= TQ′+T′Q;SR触发器的特性方程为：Q* = S + R′Q,SR=0（约束条件）
----------------------------------------------------------------------------
16 : 逻辑函数Y=A（B⊕C）+B（A⊙C）的最简与非式为（）(5分）
A:((AC)’(BC’)’)’
B:((AB’C’)’(ABC)’(A’BC)’(ABC’)’)’
C: ((AC’)’(BC)’)’
D:((AB’C)’(ABC’)’(A’BC’)’(ABC)’)’
您选择的答案: 正确答案： A
知识点：先将逻辑函数化为最简与或式，再用摩根公式化成与非式。
----------------------------------------------------------------------------
17 : 逻辑电路如图所示，输入为X，Y ，同它功能相同的是（）。(5分）
A:电平触发的SR 触发器
B:JK 触发器
C:SR锁存器
D: T 触发器
您选择的答案: 正确答案： B
知识点：JK触发器的特性方程为：Q*= J Q′+K′Q
----------------------------------------------------------------------------
18 : 二—十进制编码器输出为(2分）
A:三位二进制数
B:BCD代码
C:十进制数
D:二十进制数
您选择的答案: 正确答案： B
知识点：二—十进制编码器是将10个输入信号分别编成10个BCD代码
----------------------------------------------------------------------------
19 : （17）10对应的二进制数是（）(2分）
A:10011
B:101111
C:10001
D:10110
您选择的答案: 正确答案： C
知识点：整数转换是将十进制数除2取余，小数转换是将十进制数乘2取整。
----------------------------------------------------------------------------
20 : 对于JK触发器，若J＝K，则可完成（）触发器的逻辑功能(2分）
A:SR触发器
B:T触发器
C:D触发器
D:T'触发器
您选择的答案: 正确答案： B
知识点：JK触发器特性方程：Q*= J Q′+K′Q,当J=K=T 时则变为T触发器特性方程:Q*= T′Q+ TQ′ ----------------------------------------------------------------------------
21 : 图中为TTL门电路，其输出为（）状态(2分）
A:高电平
B:低电平
C:高阻态
D:不确定
您选择的答案: 正确答案： B
知识点：对于TTL门电路，悬空为高电平
----------------------------------------------------------------------------
22 : 时序电路的异步复位信号作用于复位端时，可使时序电路（）复位。(2分）
A:在CLK上升沿
B:在CLK下降沿
C:在CLK为高电平期间
D:立即
