河北旭阳焦炉炉型比较新
河北旭阳焦炉炉型比较
通过近期对唐山佳华6.25m焦炉、营口嘉晨6m焦炉、金牛天铁和鞍钢鲅鱼圈7m焦炉及焦耐院设计师沟通后，得出如下分析：
一、焦炉分析
1、JNDK55-05
规模：2×65孔 130万吨
投资：7.3亿元（根据中煤旭阳焦炉投资）
优势：1）二期120万吨5.5米捣固焦炉08年已投产，具备一定的施工管理经验。
2）部分设施已建成，可与三期配套，如煤场、预粉碎、粉碎配煤系统配套使用。
3）三期项目已委托焦耐院设计并预付20%预付款，如考虑上5.5米炉型，设计时间较短，一个月内可开工。
4）5.5米炉型备品备件可与二期互补。
5）施工工期相对6.25米焦炉较短，预计12个月。而6.25米约15-18个月。
6）吨焦投资成本较低，二期焦化吨焦投资562元，6.25米焦炉吨焦投资约770元(焦耐院对佳华的数据)。 208元
劣势：1）各大机车除熄焦车外均无备用。
2）与6.25m焦炉和7m焦炉相比单孔年产焦量低约2000吨。
2、JND6.25-07
规模：2×53孔 130万吨（理想建设为4×53孔 260万吨）
投资：10亿元（2座焦炉SCP车一开一备）
优势：1）设备装备水平较高，为同行业捣固炉型的领先水平。
2）捣固煤饼堆密度较5.5米较高，现5.5米焦炉堆密度约为1.17吨/立方米，6.25米焦炉可达到1.25吨/立方米，故焦炭的冷强度上略有提高。
3）JND6.25-07型捣固焦炉借鉴了德国迪林根6.25米捣固焦炉以及印度塔塔4.5米捣固焦炉的生产操作经验，增加了炭化室锥度、增大了炉墙极限侧负荷，延长了焦炉的使用寿命，减小了焦炉出焦时对炉墙的损害。
4） JND6.25-07型捣固焦炉增加了炭化室铺底砖的厚度，提高铺底砖耐磨性，可以有效延长焦炉铺底砖的使用寿命。
5） JND6.25-07型捣固焦炉将导烟车轨道基础放在燃烧室顶部，即可以防止炭化室过顶砖断裂，又可以减小轨道变形。
6） JND6.25-07型捣固焦炉炉头一对火道单独可调，当煤饼出现倒饼时，炉头火道可减少供热量，以防止炉头出现高温事故。
7）JND6.25-07型捣固焦炉采用国外引进的捣固装煤推焦机（SCP 机）操作，在将煤捣固成煤饼的操作过程中，SCP机的其它任何工作不受捣固影响，其工作效率大大提高（8min捣固煤饼、11.5-12min 一个循环周期）。
8）炭化室高6.25m的JND6.25-07超大型捣固焦炉各主要焦炉机械均实现了整车备用，可确保焦炉连续、稳定生产；而炭化室高5.5m 的JNDK55-07型捣固焦炉最主要的焦炉机械装煤推焦机却无法整车
备用，虽然增加了关键备件的备用，但其可靠性仍要低于前者；同时，在实施二期工程时，6.25m的JND6.25-07和5.5m的JNDK55-07型捣固焦炉机械的配置仍然与一期工程相同。
劣势：1）调试周期长，根据唐山佳华的使用情况，第一座焦炉4月份投产后，至今还不能达到满产要求。
2）自动化程度高后，操作难度大，不易掌握。
3）投资高。比JND55-07、JNX3-70-1吨焦投资都高。
4）设计时间长，目前没有相同规模的炉型投产。

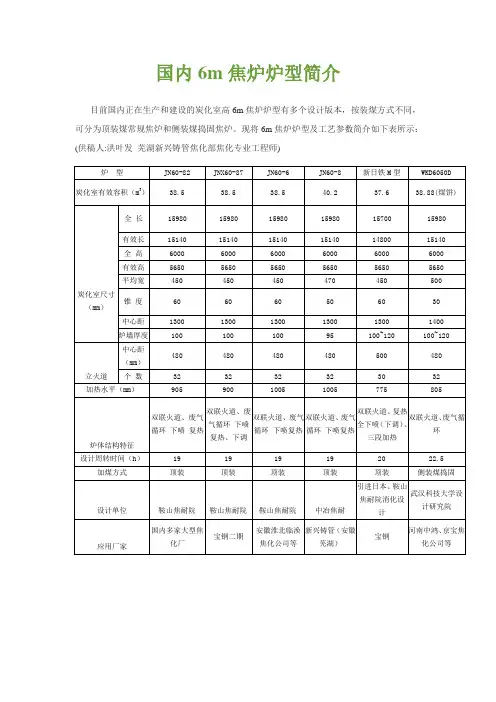

3、JN60-6
规模：2×60孔 120万吨
投资：6.24亿元
优势：1）技术成熟，使用广泛。
2）设计院有成型的设计方案，设计时间短，故建设周期短。
劣势：1）结焦时间短，操作比较频繁，环保压力大。
2）需要的煤质较高，配煤成本高。
4、JNX3-70-1
规模：2×60孔 150万吨
投资：11亿元
优势： 1）焦炉炉体采用了超大容积，具有结构严密、合理，加热均匀、热工效率高，调节方便，投资省、寿命长等优点，
同时采用了废气循环与多段加热相结合的复合加热技
术，可改善焦炉高向加热的均匀性、显著降低烟囱废气
中NOx含量。
（2）工艺装备先进适用，成熟可靠，并采用了国际上超大容积焦炉所使用的各种单项技术，可显著减轻工人的劳动强度。
3）焦炭质量好。由于堆密度比6m焦炉高0.1%，焦炭的冷、
热强度高。
劣势：1）对煤质的要求更高，劣质煤由于收缩较大，炉顶空间温度高，影响化产收率低。
2）高向加热不理想，单层加热顶部与底部成熟不均匀，焦耐院已设计多层加热，但现在还未投入使用，无法论证。
5、7.63m顶装焦炉
据焦耐院反映，兖矿及太钢生产都不稳定，生产运行成本高，主要对煤质的要求更苛刻，配煤成本高。不适合中国国情，建议不予采纳。
以下是各种炉型的比较数据
项目
1 设计规模150万t/a 120万t/a 130万t/a 130万t/a
1.1 焦炉配置2×60孔2×60孔2×65孔2×53孔
2 主要工艺参数
2.1 炭化室有效尺寸或煤饼尺
寸（冷态）长×宽×高
16780×500×
6630
15140×450×5650 15100×450×5370
16100/16250×470×
6000
2.2 装炉煤堆密度（t/m3）0.75(0.85) 0.75 1.0(1.15) 1.0(1.20) 2.3 单孔装煤量（t/孔）41.7 28.5 40.6 45.6 2.4 全焦产率77% 77% 75% 75%
2.5 煤气产率（m3/t干煤）310 310 330 330 2.6 单孔焦炭产量（t/孔）32.109 21.945 28.8 34.2
2.7 焦炉周转时间（h）22 19 25.5 24.5 2.8 每孔炭化室操作时间9.625min 9.5 min12.75min 12.98 min 2.9 每孔每年焦炭产量12785.22t 10117.8t 10460.47t 12228.24t
2.10 炉型典型用户鞍钢、邯钢、本钢
及天铁；宝钢梅山
2010年投产
宝钢、鞍钢、邯钢、
本钢、攀钢、武钢、
包钢、昆钢、宣钢、
沙钢等
攀钢、金马、乌海神
华等
唐山佳华已投产
攀钢、昆钢设计中
3.1.1 焦炉炉体技术特点双联火道、废气循
环、焦炉煤气下
喷、空气侧入下
调、宽炭化室、多
段加热
双联火道、废气循
环、焦炉煤气下喷、
空气侧入
双联火道、废气循
环、焦炉煤气下喷、
空气侧入、宽炭化室
双联火道、废气循环、
焦炉煤气下喷、空气侧
入
项目
3.1.2 炭化室中心距 (mm) 1500 1300 1350 1500 3.1.3 炭化室锥度(mm) 50 60 20 40 3.1.4 立火道中心距 (mm) 500 480 480 480 3.1.5 立火道个数（个）34 32 32 34 3.1.6 炭化室墙厚（mm）95 100 100 100 3.1.7 焦炉的极限侧负荷(Pa) 9650 8065 9500 11000 3.1.8 耐材单重(t/万t焦) 336.37 302.67 266.97 318.26 3.2 焦炉机械
3.2.1 焦炉机械配置装煤车：1开1备
推焦机：1开1备
拦焦机：1开1备
电机车：1开1备
熄焦车：1开1备
液压交换机：2开
炉门服务车：2开
装煤车1开1备
推焦机：1开1备
拦焦机：1开1备
电机车：1开1备
熄焦车：1开1备
液压交换机：2开
导烟车：1开2备
装煤推焦机：2开
捣固机： 2开
拦焦机：1开1备
电机车：1开1备
熄焦车：1开1备
液压交换机：2开
导烟车：1开1备
SCP机：1开1备
拦焦机：1开1备
电机车：1开1备
熄焦车：1开1备
液压交换机：2开
3.2.2 焦炉机械总重2866t 2008.3 277
4.2t 354
5.7
焦炉机械单重(t/万t焦) 18.68 16.74 21.34. 27.10 4 环保
4.1 焦炉烟囱排放废气中NOx 采用多段加热与废气循环，焦炉烟囱排放废气中NOx含量显著降低。
项目
4.2 装煤除尘采用高压氨水喷
射与除尘地面站
相结合方式实现
无烟装煤。
采用高压氨水喷射
与除尘地面站相结
合方式实现无烟装
煤。
采用高压氨水喷射
及U型管导烟车及除
尘地面站相结合方
式实现无烟装煤。
采用高压氨水喷射及U
型管导烟车实现无烟装
煤。
4.3 出焦除尘
机侧设车载式
除尘；焦侧设干式
除尘地面站
焦侧设干式除尘地
面站。
机侧炉头烟进地
面站；焦侧设干式除
尘地面站
4.4 熄焦除尘
熄焦塔上设水
雾捕集装置及新
型材质（特殊塑
料）粉尘捕集装
置。
熄焦塔上设粉尘
捕集装置。
熄焦塔上设有水
雾捕集装置；
设有双层折流式木
结构的捕集装置。
熄焦塔上设水雾捕集
装置及新型材质粉尘捕
集装置。
5 建设周期1
6 13（12）14（12）16
6 吨焦投资（焦炉部分）333 225 231 347
7 总投资11亿（天铁13亿
不包括地下部分）
6.24亿
7.3亿9.74亿
吨焦投资734元520元562元745元
三、 运行费用分析
通过对各使用厂家的考察，对运行成本分析如下：
1.焦炉机械化程度越高，设备公辅介质消耗越高，6.25M 捣固是5.5M 捣固介质消耗的1.296倍，7M 焦炉介质消耗会更高（蒸汽、压缩空气、电、水）。
2.在制造成本中，费用最高的还是配煤成本，配煤成本决定运行成本。
下表反映了不同炉型的配煤成本及焦炭质量：
焦油产率X 计算公式为：
X=-18.36+1.53V-0.026V 2
注：5.5M 焦炉选择了我厂近期给国丰生产焦炭强度64以上的配煤成本
6M 焦炉选择了开滦中润8月份的配煤成本
6.25M 焦炉选择了唐山佳华8月17日的配煤单，由于煤种与我公司差距较大，无法核算配煤成本
7M 焦炉选择了金牛天铁8月13日配煤单，配煤成本以我公司原料煤核算
小结：在配煤成本中，捣固焦的优势较为明显，5.5M 捣固与7M 顶装在焦炭质量相同的情况下，配煤成本相差80元
指标
炉型
配煤质量
配煤成本
焦炭质量
冷态指标 热态指标
G 值
Y 值 灰分 挥发份 硫分 M 40 M 10 CSR CIR JNDK55-07型 66.76 13
9.37 26.23 0.71 950.1 84.5 6 64 26 JN60-6型 75-80 16-17 10 27 0.75 1270 85-87 7 65
26
JND6.25-07型 65 9—13 26.5
85
7 60 33 JNX3-70-1型
75
16
9.68
26.27
0.9 1030.6 88
7
65
26
以下是攀钢5.5M捣固投产后发布的一些数据：
攀钢5.5米捣固焦炉生产运行情况
一、200Kg小焦炉捣固焦质量
煤焦质量
配合煤焦炭
Wt Ad Vd St.d M40 M10 CRI CSR
实验
1
10.2 9.55 23.08 0.55
75.5 8.5 42.6 44 顶装
80.2 6.8 39 53.5 捣固实验
2
10 9.36 20.46 0.5
71.3 8.9 42.8 49.6 顶装
74.8 7.6 40.4 52.4 捣固实验
3
10.4 9.56 22.84 0.52
71.2 9.5 43.6 45.2 顶装
74.6 7.3 41 48.3 捣固实验
4
10.2 9.28 21.32 0.54
73.4 8.6 39.4 49.5 顶装
75.3 6.9 37.8 52 捣固
M40提高2.1～4.7％，M10改善1.3～2.2％，反应性CRI降低1.6～3.6％，反应后强度CSR提
高2.5～9.5％。
二、2.8米焦炉捣固焦质量
试验结果配合煤焦炭
Ad Vd St.d M40 M10 CRI CSR
煤焦质量方案1 9.7 23.81 0.56
72 8.6 37.7 52.5 顶装
71.2 5.6 38 59.7 捣固方案2 9.62 23.18 0.56
70.1 9 41.1 49 顶装
70.7 6.3 38.7 57.1 捣固方案3 9.21 22.81 0.55
65 9.6 36.8 51.3 顶装
62.8 7.1 36.2 60 捣固方案4 9.87 23.53 0.54
61 10 39.6 51.7 顶装
58.1 6.1 34.8 61.4 捣固
M40提高1～5％，M10降低1～4％；焦炭CRI降低0～5％，CSR
提高了1.0～9.7％。
三、5.5米捣固焦炉焦质量
项目焦炉焦煤1 焦煤2 焦煤3 焦煤4 焦煤5 焦煤6 焦煤7
配煤比5.5米顶装17.1 0 9.9 29.9 13.4 5.4 24.4 5.5米捣固15.1 6.1 9.2 30.5 23.8 0 15.3
煤焦配合煤焦炭
质量Ad Vd St.d G M40 M10 CRI CSR 气孔率5.5米顶装9.60 26.24 0.66 77.2 79.2 8.3 36.8 53.5 53.4 5.5米捣固9.47 26.59 0.59 76.9 87.4 5.9 36.2 55.7 52.0
捣固焦炉在配煤结构上，多使用了低价弱粘煤15%左右，捣固配
煤成本较顶装低35.4元/吨煤左右。焦炭质量较5.5米顶装焦炉M40
提高8.2%，M10改善2.4%，焦炭CRI改善0.4%，CSR提高2.3%，
捣固焦炭的气孔率也较顶装焦炉低1.4%。
攀钢4#高炉（1350立方米）在3月开始使用捣固焦炭，捣固焦炉焦
炭使用比例逐渐增加到37%，捣固焦炭在高炉中初期使用看：高炉产量增加92.15t/天，冶炼强度上升，焦比下降15.07kg/t，煤
比上升5.22kg/t，综合焦比下降10.89kg/t。因此攀钢二期焦化仍选择
了捣固焦炉
四、布局规模
根据现有征地实际情况，考虑两种布局方式：
1.如在同一轴线上建设4座焦炉，需向北征地320米，目前只能
建设两座，根据征地情况择机再建。能够建设2×60孔7M焦炉150
万吨/年或2×53孔6.25米捣固130万吨/年，能够建设2×65孔5.5
米130万吨/年捣固焦炉。
2. 如在现有焦炉北侧平行建设两组四座焦炉，不需要征地，现
有征地能满足。可建设4×53孔6.25米捣固260万吨/年。或建设4
×60孔7米焦炉300万吨。
3.化产系统：如4座焦炉配套一套化产系统投资是分两期假设的
70%。
如：120万吨化产系统投资为1.8亿元，如果建设一套240万吨
一套化产系统则为2.52亿元，比分期建设两期化产可节省1.1亿元
投资。
4.如同时建设4座焦炉，配煤系统可与现有一期220万吨配煤系
统配套，只需建设120万吨小煤厂与现有5.5M焦炉配套。
5.如建设4座焦炉一套化产系统，建议建设20万吨以上甲醇规模。如果化产分期建设，则甲醇也可分期建设。
五、小结
综上所述，因为无论从投资成本、运行成本及建设周期进行比较，5.5M捣固焦炉优势都最大，因此我们首选2×65孔5.5M捣固焦炉；其次从设备投资和设备运行上选择7M顶装焦炉，但是，随着煤炭市场的日益严峻，优质炼焦煤越来越少，配煤选择性也越来越小，顶装焦炉的劣势会更加明显，而且国有大高炉，尤其3000M3以上基本都配有自己的焦炉，因此我们所上的焦炉型号应该与我们目标客户的需求有关。
