磁阻传感器和地磁场测定实验
n磁阻传感器是由长而薄的坡莫合金(铁镍合金)制成的一维磁阻微电路集成芯片，其坡莫合金膜，如图所示，该薄膜的电阻率
r(q)依赖于磁化强度M和电流I方向的夹角q，具有以下关系式
研究性实验报告——各向异性磁阻传感器与磁场测量
文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持. 基础物理学 研究性实验报告 题目：各向异性磁阻传感器（AMR）与地磁场测量第一作者： 第二作者： 学院：航空科学与工程学院 专业：飞行器设计与工程 班级：110519 2013年5月14日 1
目录 摘要 ............................................................................................... 错误!未定义书签。关键词 ........................................................................................... 错误!未定义书签。 一、实验要求 ............................................................................... 错误!未定义书签。 二、实验原理 ............................................................................... 错误!未定义书签。 三、实验仪器介绍 ....................................................................... 错误!未定义书签。 四、实验内容 ............................................................................... 错误!未定义书签。 1、测量前的准备工作 ......................................................... 错误!未定义书签。 2、磁阻传感器特性测量...................................................... 错误!未定义书签。 3、测量磁阻传感器的各向异性特性.................................. 错误!未定义书签。 4、赫姆霍兹线圈的磁场分布测量...................................... 错误!未定义书签。 5、地磁场测量 ..................................................................... 错误!未定义书签。 五、思考题 ................................................................................... 错误!未定义书签。 六、误差分析 ............................................................................... 错误!未定义书签。 七、AMR传感器的应用举例 ...................................................... 错误!未定义书签。 八、实验感想 ............................................................................... 错误!未定义书签。参考文献 ....................................................................................... 错误!未定义书签。附录——原始实验数据(影印版).................................................. 错误!未定义书签。 各向异性磁阻传感器与磁场测量 摘要：物质在磁场中电阻率发生变化的现象称为磁阻效应，磁阻传感器利用磁阻效应制成。磁阻传感器可用于直接测量磁场或磁场变化，如弱磁场测量。也可通过磁场变化测量其它物理量，如利用磁阻效应已制成各种位移、角度、转速传感器，广泛用于各类需要自动检测与控制的领域。磁阻元件的发展经历了半导体磁阻（MR），各向异性磁阻（AMR），巨磁阻（GMR），庞磁阻（CMR）等阶段。本实验研究AMR的特性并利用它对磁场进行测量。 关键词：AMR，磁阻效应，电磁转换，磁场测量
传感器实验报告
传感器实验报告（二） 自动化1204班蔡华轩 U2 吴昊 U5 实验七： 一、实验目的：了解电容式传感器结构及其特点。 二、基本原理：利用平板电容C=εA/d 和其它结构的关系式通过相应的结 构和测量电路可以选择ε、A、d 中三个参数中，保持二个参数不变，而只改变其中一个参数，则可以有测谷物干燥度(ε变)测微小位移(变d)和测量液位(变A)等多种电容传感器。 三、需用器件与单元：电容传感器、电容传感器实验模板、测微头、相敏 检波、滤波模板、数显单元、直流稳压源。 四、实验步骤： 1、按图6-4 安装示意图将电容传感器装于电容传感器实验模板上。 2、将电容传感器连线插入电容传感器实验模板，实验线路见图7-1。图 7-1 电容传感器位移实验接线图 3、将电容传感器实验模板的输出端V01 与数显表单元Vi 相接(插入主控 箱Vi 孔)，Rw 调节到中间位置。 4、接入±15V 电源，旋动测微头推进电容传感器动极板位置，每间隔 记下位移X 与输出电压值，填入表7-1。
5、根据表7-1 数据计算电容传感器的系统灵敏度S 和非线性误差δf。 图（7-1） 五、思考题： 试设计利用ε的变化测谷物湿度的传感器原理及结构，并叙述一 下在此设计中应考虑哪些因素 答：原理：通过湿度对介电常数的影响从而影响电容的大小通过电压表现出来，建立起电压变化与湿度的关系从而起到湿度传感器的作用；结构：与电容传感器的结构答大体相同不同之处在于电容面板的面积应适当增大使测量灵敏度更好；设计时应考虑的因素还应包括测量误差，温度对测量的影响等
六：实验数据处理 由excle处理后得图线可知：系统灵敏度S= 非线性误差δf=353=% 实验八直流激励时霍尔式传感器位移特性实验 一、实验目的：了解霍尔式传感器原理与应用。 二、基本原理：霍尔式传感器是一种磁敏传感器，基于霍尔效应原理工作。 它将被测量的磁场变化（或以磁场为媒体）转换成电动势输出。 根据霍尔效应，霍尔电势UH=KHIB，当霍尔元件处在梯度磁场中 运动时，它就可以进行位移测量。图8-1 霍尔效应原理
传感器实验报告1
机 械 工 程 测 试 实 验 报 告 学 院： 机电工程学院 系 专业班级： 机制122 学生姓名： 黄余林 龙杰 李刚 孙龙宇 朱国帅 实验日期： 备，
目录 实验一箔式应变片性能—单臂电桥??????????????????????????????????????????????????????????????????????1 1 .1 实验目的????????????????????????????????????????????????????????????????????????????????????????????????????????1 1. 2 实验原理????????????????????????????????????????????????????????????????????????????????????????????????????????1 1. 3 实验原理????????????????????????????????????????????????????????????????????????????????????????????????????????1 1. 4 实验步骤????????????????????????????????????????????????????????????????????????????????????????????????????????1 1. 5 注意事项????????????????????????????????????????????????????????????????????????????????????????????????????????3 1. 6试验数据?????????????????????????????????????????????????????????????????????????????????????????????????????????3
传感器测速实验报告(第一组)
传感器测速实验报告 院系： 班级： 、 小组： 组员： 日期：2013年4月20日
实验二十霍尔转速传感器测速实验 一、实验目的 了解霍尔转速传感器的应用。 二、基本原理 利用霍尔效应表达式：U H=K H IB，当被测圆盘上装有N只磁性体时，圆盘每转一周磁场就变化N次。每转一周霍尔电势就同频率相应变化，输出电势通过放大、整形和计数电路就可以测量被测旋转物的转速。 本实验采用3144E开关型霍尔传感器，当转盘上的磁钢转到传感器正下方时，传感器输出低电平，反之输出高电平 三、需用器件与单元 霍尔转速传感器、直流电源+5V，转动源2~24V、转动源电源、转速测量部分。 四、实验步骤 1、根据下图所示，将霍尔转速传感器装于转动源的传感器调节支架上，调节探头对准转盘内的磁钢。 图9-1 霍尔转速传感器安装示意图 2、将+15V直流电源加于霍尔转速器的电源输入端，红（+）、黑（ ），不能接错。 3、将霍尔传感器的输出端插入数显单元F，用来测它的转速。 4、将转速调解中的转速电源引到转动源的电源插孔。 5、将数显表上的转速/频率表波段开关拨到转速档，此时数显表指示电机的转速。 6、调节电压使转速变化，观察数显表转速显示的变化，并记录此刻的转速值。
五、实验结果分析与处理 1、记录频率计输出频率数值如下表所示： 电压（V) 4 5 8 10 15 20 转速（转/分）0 544 930 1245 1810 2264 由以上数据可得：电压的值越大，电机的转速就越快。 六、思考题 1、利用霍尔元件测转速，在测量上是否有所限制？ 答：有，测量速度不能过慢，因为磁感应强度发生变化的周期过长，大于读取脉冲信号的电路的工作周期，就会导致计数错误。 2、本实验装置上用了十二只磁钢，能否只用一只磁钢？ 答：如果霍尔是单极的，可以只用一只磁钢，但可靠性和精度会差一些；如果霍尔 是双极的，那么必须要有一组分别为n/s极的磁钢去开启关断它，那么至少要两只磁钢。
传感器与检测技术实验报告
“传感器与检测技术”实验报告 学号： 913110200229 姓名：杨薛磊 序号： 83
实验一电阻应变式传感器实验 （一）应变片单臂电桥性能实验 一、实验目的：了解电阻应变片的工作原理与应用并掌握应变片测量电路。 二、基本原理：电阻应变式传感器是在弹性元件上通过特定工艺粘贴电阻应变片来组成。一种利用电阻材料的应变效应将工程结构件的内部变形转换为电阻变化的传感器。此类传感器主要是通过一定的机械装置将被测量转化成弹性元件的变形，然后由电阻应变片将弹性元件的变形转换成电阻的变化，再通过测量电路将电阻的变化转换成电压或电流变化信号输出。它可用于能转化成变形的各种非电物理量的检测，如力、压力、加速度、力矩、重量等，在机械加工、计量、建筑测量等行业应用十分广泛。 三、需用器件与单元：主机箱中的±2V～±10V（步进可调）直流稳压电源、±15V直流 1位数显万用表（自备）。 稳压电源、电压表；应变式传感器实验模板、托盘、砝码； 4 2 四、实验步骤： 应变传感器实验模板说明：应变传感器实验模板由应变式双孔悬臂梁载荷传感器（称重传感器）、加热器+5V电源输入口、多芯插头、应变片测量电路、差动放大器组成。实验模板中的R1(传感器的左下)、R2(传感器的右下)、R3(传感器的右上)、R4(传感器的左上)为称重传感器上的应变片输出口；没有文字标记的5个电阻符号是空的无实体，其中4个电阻符号组成电桥模型是为电路初学者组成电桥接线方便而设；R5、R6、R7是350Ω固定电阻，是为应变片组成单臂电桥、双臂电桥（半桥）而设的其它桥臂电阻。加热器+5V是传感器上的加热器的电源输入口，做应变片温度影响实验时用。多芯插头是振动源的振动梁上的应变片输入口，做应变片测量振动实验时用。
传感器实训心得体会.doc
传感器实训心得体会 篇一：传感器实训心得 实训报告 学了一学期的传感器实训心得体会)传感器，在最后期末的时候我们也参加了传感器这一学科的实训，收获还是颇多。 在做测试技术的实验前,我以为不会难做,就像以前做物理实验一样,做完实验,然后两下子就将实验报告做完.直到做完测试实验后,才知道其实并不容易做,但学到的知识与难度成正比,使我们受益匪浅.做实验时,最重要的是一定要亲力亲为,务必要将每个步骤,每个细节弄清楚,弄明白,这样,也会有事半功倍的效果。 实验就是使我们加深理解所学基础知识，掌握各类典型传感器、记录仪器的基本原理和适用范围;具有测试系统的选择及应用能力;具有实验数据处理和误差分析能力;得到基本实验技能的训练与分析能力的训练，使我们初步掌握测试技术的基本方法，具有初步独立进行机械工程测试的能力，对各门知识得到融会贯通的认识和掌握，加深对理论知识的理解。更重要的是能够提高我们的动手能力。 这次实习的却让我加深了对各种传感器的了解和它们各自的原理，而且还培养我们分析和解决实际问题的能力。 在做实验的时候，连接电路是必须有的程序，也是最重要的，而连接电路时最重要的就是细心。我们俩最开始做实验的时候，并没有多注意，还是比较细心，但当我们把电路连接好通电后发现我们并不能得到数据，不管怎么调节都不对，后来才知道是我们电路连接错了，然
后我们心里也难免有点失落，因为毕竟是辛辛苦苦连了这么久的电路居然是错了，最后我们就只有在认真检查一次，看错啊你处在哪里。有了这次的经验下次就更加细心了。以上就是我们组两人对这次实训最大的感触，下次实训虽然不是一样的学科，但实验中的经验和感受或许会有相似的，我们会将这次的经验用到下次，经验不断积累就是我们实训最大的收获。 篇二：传感器实训报告 上海第二工业大学 传感器与测试技术技能实习 专业：机械电子工程 班级：10机工A2 姓名： 学号： 指导老师：杨淑珍 日期：2013年6月24日~7月7日 项目五：转子台转速测量及振动监控系统。 （一）内容 设计一个转子台的振动检测系统，能实时测量转子台工作时的振动信号（振幅）并实时显示转速，当振幅超过规定值时，报警。具体要求： 1.能测量振动信号并显示波形，若振动超过限值，报警（软硬件报警）； 2.能测量并显示转子的转速； 3.限值均由用户可设定（最好以对话框方式设置，软件重新打开后，能记住上次的设置结果）；
实验五 地磁场测定
实验五 地磁场测定 一．概述 地磁场作为一种天然磁源，在军事、航空、航海、工业、医学、探矿等科研中有着重要用途。本仪器采用新型坡莫合金磁阻传感器测量地磁场的重要参量，通过实验可以掌握磁阻传感器定标以及测量地磁场水平分量和磁倾角的方法，了解测量弱磁场的一种重要手段和实验方法，本仪器与其他地磁场实验仪(如正切电流计测地磁场实验仪)相比具有以下优点： 1．实验转盘经过精心设计，可自由转动，方便地调节水平和铅直。内转盘相隔ο180，具有两组游标，这样既提高了测量精度，又消除了偏心差。 2．新型磁阻传感器的灵敏度高达50V/T ，分辨率可达8710~10--T ，稳定性好。用本仪器做实验，便于学生掌握新型传感器定标，及用磁阻传感器测量弱磁场的方法，测量地磁场参量准确度高； 3．本仪器不仅可测地磁场水平分量，而且能测出地磁场的大小与方向，这是正切电流计等地磁场实验仪所不能达到的。 本仪器可用于高校、中专的基础物理实验、综合性设计性物理实验及演示实验。 二．仪器技术要求 1．磁阻传感器 工作电压 6V ，灵敏度50V/T 2．亥姆霍兹线圈 单只线圈匝数N=500匝，半径10cm. 3．直流恒流源 输出电流0—200.0mA 连续可调 4．直流电压表 量程0—19.99mV ，分辨率0.01mV
5．测量地磁场水平分量不确定度小于3% 6．测量磁倾角不确定度小于3% 7．仪器的工作电压AC 220±10V 三．仪器外型

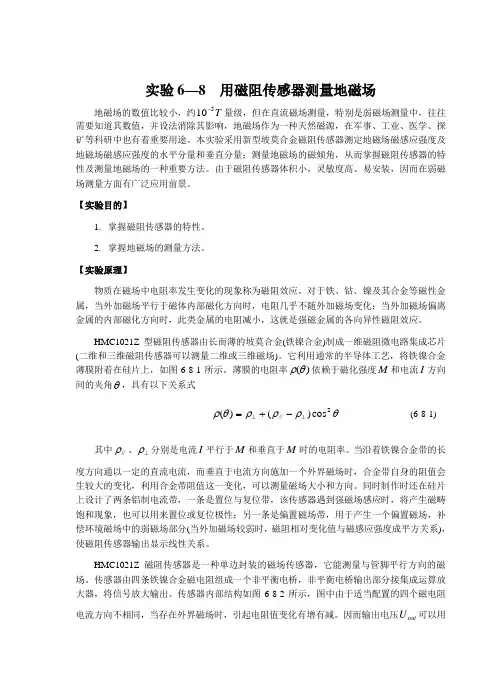

FD-HMC-2型 磁阻传感器与地磁场实验仪 (以下实验讲义和实验结果由复旦大学物理实验教学中心提供) 一．简介 地磁场的数值比较小，约510-T 量级，但在直流磁场测量，特别是弱磁场测量中，往往需要知道其数值，并设法消除其影响，地磁场作为一种天然磁源，在军事、工业、医学、探矿等科研中也有着重要用途。本实验采用新型坡莫合金磁阻传感器测量地磁场磁感应强度及地磁场磁感应强度的水平分量和垂直分量；测量地磁场的磁倾角，从而掌握磁阻传感器的特性及测量地磁场的一种重要方法。由于磁阻传感器体积小，灵敏度高、易安装，因而在弱磁场测量方面有广泛应用前景。 二．实验原理 物质在磁场中电阻率发生变化的现象称为磁阻效应。对于铁、钴、镍及其合金等磁性金属，当外加磁场平行于磁体内部磁化方向时，电阻几乎不随外加磁场变化；当外加磁场偏离金属的内部磁化方向时，此类金属的电阻减小，这就是强磁金属的各向异性磁阻效应。 HMC1021Z 型磁阻传感器由长而薄的坡莫合金(铁镍合金)制成一维磁阻微电路集成芯片(二维和三维磁阻传感器可以测量二维或三维磁场)。它利用通常的半导体工艺，将铁镍合金薄膜附着在硅片上，如图1所示。薄膜的电阻率)(θρ依赖于磁化强度M 和电流I 方向间的夹角θ，具有以下关系式 θρρρθρ2cos )()(⊥⊥-+=∥ （1） 其中∥ρ、⊥ρ分别是电流I 平行于M 和垂直于M 时的电阻率。当沿着铁镍合金带的
传感器测试实验报告
实验一 直流激励时霍尔传感器位移特性实验 一、 实验目的： 了解霍尔式传感器原理与应用。 二、基本原理： 金属或半导体薄片置于磁场中，当有电流流过时，在垂直于磁场和电流的方向上将产生电动势，这种物理现象称为霍尔效应。具有这种效应的元件成为霍尔元件，根据霍尔效应，霍尔电势U H ＝K H IB ，当保持霍尔元件的控制电流恒定，而使霍尔元件在一个均匀梯度的磁场中沿水平方向移动，则输出的霍尔电动势为kx U H ，式中k —位移传感器的灵敏度。这样它就可以用来测量位移。霍尔电动势的极性表示了元件的方向。磁场梯度越大，灵敏度越高；磁场梯度越均匀，输出线性度就越好。 三、需用器件与单元： 霍尔传感器实验模板、霍尔传感器、±15V 直流电源、测微头、数显单元。 四、实验步骤： 1、将霍尔传感器安装在霍尔传感器实验模块上，将传感器引线插头插入实验模板的插座中，实验板的连接线按图9-1进行。1、3为电源±5V ， 2、4为输出。 2、开启电源，调节测微头使霍尔片大致在磁铁中间位置，再调节Rw1使数显表指示为零。 图9-1 直流激励时霍尔传感器位移实验接线图 3、测微头往轴向方向推进，每转动记下一个读数，直到读数近似不变，将读数填入表9-1。 表9－1 X （mm ） V(mv) 作出V-X 曲线，计算不同线性范围时的灵敏度和非线性误差。 五、实验注意事项： 1、对传感器要轻拿轻放，绝不可掉到地上。 2、不要将霍尔传感器的激励电压错接成±15V ，否则将可能烧毁霍尔元件。 六、思考题：
本实验中霍尔元件位移的线性度实际上反映的时什么量的变化 七、实验报告要求： 1、整理实验数据，根据所得得实验数据做出传感器的特性曲线。 2、归纳总结霍尔元件的误差主要有哪几种，各自的产生原因是什么，应怎样进行补偿。 实验二集成温度传感器的特性 一、实验目的： 了解常用的集成温度传感器基本原理、性能与应用。 二、基本原理： 集成温度传器将温敏晶体管与相应的辅助电路集成在同一芯片上，它能直接给出正比于绝对温度的理想线性输出，一般用于－50℃－＋150℃之间测量，温敏晶体管是利用管子的集电极电流恒定时，晶体管的基极—发射极电压与温度成线性关系。为克服温敏晶体管U b电压生产时的离散性、均采用了特殊的差分电路。集成温度传感器有电压型和电流型二种，电流输出型集成温度传感器，在一定温度下，它相当于一个恒流源。因此它具有不易受接触电阻、引
地磁场测量的意义
地磁测量的重要意义 地磁场的特点 由于地球本身具有磁性，所以地球及附近的空间存在着磁场, 这个磁场就是地磁场。地磁场是地球的基本资源之一，与人类生活息息相关，它在地球科学、航空航天、资源探测、交通通讯、国防建设、地震预报等领域有着重要的应用。正是因为地磁场有如此重要应用价值，人们对地磁场的测量又迫切的需求。因此，磁场的测量已成为热点课题之一[1]。可以将地磁场近似地看作是地球中心有一个磁铁棒放，它的Ｎ极大体上对着南极，从而产生的磁场，其磁感线性状如图1.1所示。事实上，地球磁场的产生是通过电流在导电液体核中流动的发电机效应产生磁场的。 图1.1 地球磁场示意图 地磁场包括基本磁场和变化磁场两个部分，它们是不同的两种磁场。基本磁场是地磁场的主要组成部分，它源于地球的内部，相对来说比较稳定，变化缓慢。变化磁场起源于地球外部，并且很微弱[2]。 地磁场是一个向量场。常用的地磁参量有7个，即地磁场总强度F，地磁场的水平强度H，垂直强度Z，X和Y分别为水平强度的北向和东向分量，D和I 分别为磁偏角和磁倾角。其中以磁偏角的观测历史为最早。
在地磁场观测中，通常用三个参量来表示地磁场的方向和大小： (1)磁偏角A，即地球表面任一点的地磁场磁感应强度矢量B所在的垂直平面（地磁子午面）与地理子午面之间的夹角； (2) 磁倾角Φ，即地磁场磁感应强度矢量B与水平面之间的夹角； (3) 地磁场磁感应强度的水平分量B，即地磁场磁感应强度矢量B在水平面 上的投影[3]。 地磁场的重要应用 地磁场数值较小约0. 5 ×10- 4T，其强度与方向也随地点而异。地磁场被视 为地球的一种重要的天然磁源，它在国家科研中有着重要用途。在地球科学的研究中，作为以地球系统的过程与变化及其相互作用为研究对象的基础学科，研究和掌握地磁场的固有特性及其变化规律是地球科学研究的重要内容。在交通运输方面，可以通过检测由于车辆干扰而引起的地磁场的变化来反应车辆本身的特点及运动情况[4]。 除此之外，地磁还可以用于石油定向斜井钻井中；在海洋中，进行地磁测量可以保证航海的安全、海洋工程建设及了解海底构造；在陆地上，人们通过大规模的地磁测量及分析地磁偏角的变化去测定强磁性铁矿床、弱磁性铁矿床以及铜、镍、铬、金刚石等各种矿石的分布；在科学研究方面，地磁测量有助于人类了解地球的成因和延边过程，掌握火山的活动规律，地震预报等[5]；在军事上，可以作为战场环境重要参数对军事斗争的前期准备、部队战斗力的发挥都具有重要意义。 目前国内外在石油开采中，大都利用地磁测量和地磁偏角进行地下储油分布及及其构造的探测。 虽然人们天天生活在地球磁场的影响下，但是我们却无法靠自身的五官来感受和估计地磁场的大小和方向。所以利用地球磁场固有特点，设计和制备应用于地磁测量的磁性传感器，这对于地球科学、航天航空、资源探测、交通运输、空间天气、测绘等诸多技术领域都拥有巨大的应用价值。
传感器实验报告详解
五邑大学 《传感器与电测技术》 实验报告 实验时间：2016年11月16日-17日实验班级：班 实验报告总份数： 4 份 实验教师：
信息工程学院(系) 611 实验室 __交通工程_____专业 班 学号 姓名_______协作者______________ 成绩：
实验一熟悉IAR 集成开发环境下C程序的编写 一．实验目的 1、了解IAR 集成开发环境的安装。 2、掌握在IAR 环境下程序的编辑、编译以及调试的方法。 二．实验设备 1、装有IAR 开发环境的PC 机一台 2、物联网开发设计平台所配备的基础实验套件一套 3、下载器一个 三．实验要求 1、熟悉IAR 开发环境 2、在IAR 开发环境下编写、编译、调试一个例程 3、实验现象节点扩展板上的发光二极管 D9 被点亮 三、问题与讨论 根据提供的电路原理图等资料，修改程序，点亮另一个LED 灯D8。（分析原理，并注释。） 先定义IO口，再初始化，最后点亮
一、实验目的与要求 1、理解光照度传感器的工作原理 2、掌握驱动光照度传感器的方法 二、实验设备 1、装有IAR 开发工具的PC 机一台 2、下载器一个 3、物联网开发设计平台一套 三、实验要求 1、编程要求：编写光照度传感器的驱动程序 2、实现功能：检测室内的光照度 3、实验现象：将检测到的数据通过串口调试助手显示，用手遮住传感器，观察数据变化。 四、实验讨论 讨论：光敏电阻的工作原理？光敏电阻是否为线性测量元件，为什么？常用于什么测量场合？ 1.它的工作原理是基于光电效应。在半导体光敏材料两端装上电极引线，将其 封装在带有透明窗的管壳里就构成光敏电阻。为了增加灵敏度，两电极常做成梳状。半导体的导电能力取决于半导体导带内载流子数目的多少。当光敏电阻受到光照时，价带中的电子吸收光子能量后跃迁到导带，成为自由电子，同时产生空穴，电子—空穴对的出现使电阻率变小。光照愈强，光生电子—空穴对就越多，阻值就愈低。当光敏电阻两端加上电压后，流过光敏电阻的电流随光照增大而增大。入射光消失，电子-空穴对逐渐复合，电阻也逐渐恢复原值，电流也逐渐减小 2.不是线性测量元件，可以说光敏电阻在照度固定时是线性的。光敏电阻的阻 值随光照的增强而减少,但这个关系不是线性的。 3.常用作开关式光电转换器
传感器综合的实验报告
传感器综合实验报告( 2012-2013年度第二学期) 名称：传感器综合实验报告 题目: 利用传感器测量重物质量院系：自动化系 班级：测控1201 班 小组成员：加桑扎西，黄承德 学生：加桑扎西 指导教师：仝卫国 实验周数：1周 成绩：
日期：2015 年7 月12日
传感器综合实验报告 一、实验目的 1、了解各种传感器的工作原理与工作特性。 2、掌握多种传感器应用于电子称的原理。 3、根据不同传感器的特性，选择不同的传感器测给定物体的重量。 4、能根据原理特性分析结果，加深对传感器的认识与应用。 5、测量精度要求达到1%。 二、实验设备、器材 1、金属箔式应变片传感器用到的设备： 直流稳压电源、双平行梁、测微器、金属箔式应变片、标准电阻、差动放大器、直流数字电压表。 2、电容式传感器用到的设备： 电容传感器、电容变换器、差动放大器、低通滤波器、电压表、示波器。 3、电涡流式传感器用到的设备： 电涡流式传感器、测微器、铝测片、铁测片、铜测片、电压表、示波器。 三、传感器工作原理 1、电容式传感器的工作原理： 电容器的电容量C是的函数，当被测量变化使S、d或 任意一个参数发生变化时，电容量也随之而变，从而可实现由被测量到电容量的转换。电容式传感器的工作原理就是建立在上述关系上的，若保持两个参数不变，仅改变另一参数，
就可以把该参数的变化转换为电容量的变化，通过测量电路再转换为电量输出。 差动平行变面积式传感器是由两组定片和一组动片组成。当安装于振动台上的动片上、下改变位置，与两组静片之间的相对面积发生变化，极间电容也发生相应变化，成为差动电容。如将上层定片与动片形成的电容定为C X1，下层定片与动片形成的电容定为C X2，当将C X1和C X2接入双T型桥路作为相邻两臂时，桥路的输出电压与电容量的变化有关，即与振动台的位移有关。依据该原理，在振动台上加上砝码可测定重量与桥路输出电压的对应关系，称未知重量物体时只要测得桥路的输出电压即可得出该重物的重量。 2、电涡流式传感器的工作原理： 电涡流式传感器由平面线圈和金属涡流片组成，当线圈中通以高频交变电流后，与其平行的金属片上感应产生电涡流，电涡流的大小影响线圈的阻抗Z，而涡流的大小与金属涡流片的电阻率、导磁率、厚度、温度以及与线圈的距离X有关。当平面线圈、被测体（涡流片）、激励源已确定，并保持环境温度不变，阻抗Z只与X距离有关。将阻抗变化经涡流变换器变换成电压V输出，则输出电压是距离X的单值函数。依据该原理可制成电涡流式传感器电子称。3、金属箔式应变片传感器工作原理： 应变片应用于测试时，应变片要牢固地粘贴在测试体表面，当测件受力发生形变，应变片的敏感栅随同变形，其电阻值也随之发生相应的变化。通过测量电路，转换成电信号输出显示。 实验中，通过旋转测微器可使双平梁的自由端上、下移动，从而使应变片的受力情况不同，将应变片接于电桥中即可使双平衡的位移转换为电压输出。电桥的四个桥臂电阻R1、R2、R3、R4，电阻的相对变化率分别为△R1／R1、△
传感器与检测技术实验报告
“传感器与检测技术”实验报告 学号：913110200229 姓名：杨薛磊 序号：83
实验一电阻应变式传感器实验 （一）应变片单臂电桥性能实验 一、实验目的：了解电阻应变片的工作原理与应用并掌握应变片测量电路。 二、基本原理：电阻应变式传感器是在弹性元件上通过特定工艺粘贴电阻应变片来组成。一种利用电阻材料的应变效应将工程结构件的内部变形转换为电阻变化的传感器。此类传感器主要是通过一定的机械装置将被测量转化成弹性元件的变形，然后由电阻应变片将弹性元件的变形转换成电阻的变化，再通过测量电路将电阻的变化转换成电压或电流变化信号输出。它可用于能转化成变形的各种非电物理量的检测，如力、压力、加速度、力矩、重量等，在机械加工、计量、建筑测量等行业应用十分广泛。 三、需用器件与单元：主机箱中的±2V～±10V（步进可调）直流稳压电源、±15V直流 1位数显万用表（自备）。 稳压电源、电压表；应变式传感器实验模板、托盘、砝码； 4 2 四、实验步骤： 应变传感器实验模板说明：应变传感器实验模板由应变式双孔悬臂梁载荷传感器（称重传感器）、加热器+5V电源输入口、多芯插头、应变片测量电路、差动放大器组成。实验模板中的R1(传感器的左下)、R2(传感器的右下)、R3(传感器的右上)、R4(传感器的左上)为称重传感器上的应变片输出口；没有文字标记的5个电阻符号是空的无实体，其中4个电阻符号组成电桥模型是为电路初学者组成电桥接线方便而设；R5、R6、R7是350Ω固定电阻，是为应变片组成单臂电桥、双臂电桥（半桥）而设的其它桥臂电阻。加热器+5V是传感器上的加热器的电源输入口，做应变片温度影响实验时用。多芯插头是振动源的振动梁上的应变片输入口，做应变片测量振动实验时用。 1、将托盘安装到传感器上，如图1—4所示。 图1—4 传感器托盘安装示意图
磁阻效应及磁阻传感器实验
一、实验题目：磁阻效应及磁阻传感器的特性研究 二、实验目的：1、了解磁阻效应的基本原理及测量磁阻效应的方法； 2、测量锑化铟传感器的电阻与磁感应强度的关系； 3、画出锑化铟传感器电阻变化与磁感应强度的关系曲线，并进行相应的曲线 和直线拟合； 4、学习用磁阻传感器测量磁场的方法。 三、实验原理： 磁阻效应是指某些金属或半导体的电阻值随外加磁场变化而变化的现象。和霍尔效应一样，磁阻效应也是由于载流子在磁场中受到的洛仑兹力而产生的。若外加磁场与外加电场垂直，称为横向磁阻效应；若外加磁场与外加电场平行，称为纵向磁阻效应。磁阻效应还与样品的形状有关，不同几何形状的样品，在同样大小的磁场作用下，其电阻不同，该效应称为几何磁阻效应。由于半导体的电阻率随磁场的增加而增加，有人又把该磁阻效应称为物理磁阻效应。目前，磁阻效应广泛应用于磁传感、磁力计、电子罗盘、位置和角度传感器、车辆探测、GPS导航、仪器仪表、磁存储（磁卡、硬盘）等领域。 一定条件下，导电材料的电阻值R随磁感应强度B变化规律称为磁阻效应。如图1所示，当半导体处于磁场中时，导体或半导体的载流子将受洛仑兹力的作用，发生偏转，在两端产生积聚电荷并产生霍尔电场。如果霍尔电场作用和某一速度的载流子的洛仑兹力作用刚好抵消，则小于此速度的电子将沿霍尔电场作用的方向偏转，而大于此速度的电子则沿相反方向偏转，因而沿外加电场方向运动的载流子数量将减少，即沿电场方向的电流密度减小，电阻增大，也就是由于磁场的存在，增加了电阻，此现象称为磁阻效应。如果将图1中U H短路，磁阻效应更明显。因为在上述的情况里，磁场与外加电场垂直，所以该磁阻效应称为横向磁阻效应。 当磁感应强度平行于电流时，是纵向情况。若载流子的有效质量和弛豫时间与移动方向无关，纵向磁感应强度不引起载流子漂移运动的偏转，因而没有纵向霍尔效应的磁阻。而对于载流子的有效质量和弛豫时间与移动方向有关的情形，若作用力的方向不在载流子的有效质量和弛豫时间的主轴方向上，此时，载流子的加速度和漂移移动方向与作用力的方向不相同，也可引起载流子漂移运动的偏转现象，其结果总是导致样品的纵向电流减小电阻增加。在磁感应强度与电流方向平行情况下所引起的电阻增加的效应，被称为纵向磁阻效应。 通常以电阻率的相对改变量来表示磁阻的大小，即用Δρ/ρ（0）表示。其中ρ（0）为零磁场时的电阻率，设磁电阻电阻值在磁感受应强度为B的磁场的电阻率为ρ（B），则Δρ=ρ（B）－ρ（0）。由于磁阻传感器电阻的相对变化率ΔR/ R（0）正比于Δρ/ρ（0），这里ΔR=R （B）－R（0）。因此也可以用磁阻传感器电阻的相对改变量ΔR/ R（0）来表示磁阻效应的大小。 测量磁电阻电阻值R与磁感应强度B的关系实验装置及线路如图2所示。尽管不同的磁阻装置有不同的灵敏度，但其电阻的相对变化率ΔR/ R（0）与外磁场的关系都是相似的。实验证明，磁阻效应对外加磁场的极性不灵敏，就是正负磁场的相应相同。一般情况下外加磁场较弱时，电阻相对变化率ΔR/ R（0）正比于磁感应强度B的二次方；随磁场的加强，ΔR/ R （0）与磁感应强度B呈线性函数关系；当外加磁场超过特定值时，ΔR/ R（0）与磁感应强
实验报告磁阻传感器和地磁场的测量
实验报告磁阻传感器和 地磁场的测量 Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】
磁阻传感器和地磁场的测量 一． 实验目的 掌握磁阻传感器的特性。 掌握地磁场的测量方法。 二．实验原理 物质在磁场中电阻率发生变化的现象称为磁阻效应。对于铁、钴、镍及其合金等磁性金属，当外加磁场平行于磁体内部磁化方向时，电阻几乎不随外加磁场变化；当外加磁场偏离金属的内部磁化方向时，此类金属的电阻减小，这就是强磁金属的各向异性磁阻效应。 HMC1021Z 型磁阻传感器由长而薄的坡莫合金(铁镍合金)制成一维磁阻微电路集成芯片(二维和三维磁阻传感器可以测量二维或三维磁场)。它利用通常的半导体工艺，将铁镍合金薄膜附着在硅片上，如图6-8-1所示。薄膜的电阻率 )(θρ依赖于磁化强度M 和电流I 方向间的夹角θ，具有以下关系式θρρρθρ2cos )()(⊥⊥-+=∥ 其中∥ρ、⊥ρ分别是电流I 平行于M 和垂直于M 时的电阻率。当沿着铁镍合金带的长度方向通以一定的直流电流，而垂直于电流方向施加一个外界磁场时，合金带自身的阻值会生较大的变化，利用合金带阻值这一变化，可以测量磁场大小和方向。同时制作时还在硅片上设计了两条铝制电流带，一条是置位与复位带，该传感器遇到强磁场感应时，将产生磁畴饱和现象，也可以用来置位或复位极性；另一条是偏置磁场带，用于产生一个偏置磁场，补偿环境磁场中的弱磁场部分(当外加磁场较弱时，磁阻相对变化值与磁感应强度成平方关系)，使磁阻传感器输出显示线性关系。 HMC1021Z 磁阻传感器是一种单边封装的磁场传感器，它能测量与管脚平行方向的磁场。传感器由四条铁镍合金磁电阻组成一个非平衡电桥，非平衡电桥输出部分接集成运算放大器，将信号放大输出。传感器内部结构如图6-8-2所示，图中由于适当配置的四个磁电阻电流方向不相同，当存在外界磁场时，引起电 阻值变化有增有减。因而输出电压out U 可以用下式表示为b out V R R U ??? ? ???=
传感器检测技术实验报告
《传感器与检测技术》 实验报告 姓名：学号： 院系：仪器科学与工程学院专业：测控技术与仪器实验室：机械楼5楼同组人员： 评定成绩：审阅教师： 传感器第一次实验
实验一 金属箔式应变片——单臂电桥性能实验 一、实验目的 了解金属箔式应变片的应变效应及单臂电桥工作原理和性能。 二、基本原理 电阻丝在外力作用下发生机械形变时，其电阻值发生变化，这就是电阻应变效应。 金属箔式应变片就是通过光刻、腐蚀等工艺制成的应变敏感元件，通过它反映被测部位受力状态的变化。电桥的作用是完成电阻到电压的比例变化，电桥的输出电压反映了相应的受力状态。单臂电桥输出电压 1/4o U EK ε=，其中K 为应变灵敏系数，/L L ε=?为电阻丝长度相对变化。 三、实验器材 主机箱、应变传感器实验模板、托盘、砝码、万用表、导线等。 四、实验步骤 1. 根据接线示意图安装接线。 2. 放大器输出调零。 3. 电桥调零。 4. 应变片单臂电桥实验。
050 100150200 246810x y untitled fit 1y vs. x 由matlab 拟合结果得到，其相关系数为0.9998，拟合度很好，说明输出电压与应变计上的质量是线性关系，且实验结果比较准确。 系统灵敏度 (即直线斜率)，非线性误 差= = 五、思考题 单臂电桥工作时，作为桥臂电阻的应变片应选用：（1）正（受拉）应变片；（2）负（受压）应变片；（3）正、负应变片均可以。 答：（1）负（受压）应变片；因为应变片受压，所以应该选则（2）负（受压）应变片。 实验三 金属箔式应变片——全桥性能实验 一、实验目的 了解全桥测量电路的优点
传感器实验报告
实验一金属箔式应变片性能—单臂电桥 1、实验目的了解金属箔式应变片，单臂单桥的工作原理和工作情况。 2、实验方法在CSY－998传感器实验仪上验证应变片单臂单桥的工作原理 3、实验仪器CSY－998传感器实验仪 4、实验操作方法 所需单元及部件：直流稳压电源、电桥、差动放大器、双孔悬臂梁称重传感器、砝码、一片应变片、F/V表、主、副电源。 旋钮初始位置：直流稳压电源打倒±2V档，F/V表打到2V档，差动放大增益最大。 实验步骤： （1）了解所需单元、部件在实验仪上的所在位置，观察梁上的应变片，应变片为棕色衬底箔式结构小方薄片。上下二片梁的外表面各贴二片受力应变片。 （2）将差动放大器调零：用连线将差动放大器的正（＋）、负（－）、地短接。将差动放大器的输出端与F／V表的输入插口Vi 相连；开启主、副电源；调节差动放大器的增益到最大位置，然后调整差动放大器的调零旋钮使F／V表显示为零，关闭主、副电源。 (3)根据图１接线R1、R2、R3为电桥单元的固定电阻。R4为应变片；将稳压电源的切换开关置±4V 档，F／V表置20V档。开启主、副电源，调节电桥平衡网络中的W1，使F／V表显示为零，等待数分钟后将F／V表置2V档，再调电桥W1（慢慢地调），使F／V表显示为零。 (4) 将测微头转动到10㎜刻度附近，安装到双平行梁的右端即自由端（与自由端磁钢吸合），调节测微头支柱的高度（梁的自由端跟随变化）使V/F表显示值最小，再旋动测微头，使V/F表显示为零（细调零），这时的测微头刻度为零位的相应刻度。 (5) 往下或往上旋动测微头，使梁的自由端产生位移记下V/F表显示的值，每旋动测微头一周即ΔX=0.5㎜，记一个数值填入下表： 0 0.5 1 1.5 2 2.5 3 3.5 4 位移 （mm） 51.0 63.3 75.5 88.2 102.3 113.7 127.3 139.9 155.1 电压 （mV） 压值的相应变化。 灵敏度：ΔV=155.1-51.0=104.1 ΔX=4-0=4 ΔS=ΔV/ΔX=104.1/4=26.025 （7）实验完毕，关闭主、副电源，所有旋钮转到初始位置。 注意事项： (1) 电桥上端虚线所示的四个电阻实际上并不存在，仅作为一标记，让学生组桥容易。 (2)如指示溢出，适当减小差动放大增益，此时差动放大器不必重调零。
巨磁电阻实验报告
巨磁电阻实验报告 【目的要求】 1、了解GMR效应的原理 2、测量GMR模拟传感器的磁电转换特性曲线 3、测量GMR的磁阻特性曲线 4、用GMR传感器测量电流 5、用GMR梯度传感器测量齿轮的角位移，了解GMR转速（速度）传感器的原理 【原理简述】 根据导电的微观机理，电子在导电时并不是沿电场直线前进，而是不断和晶格中的原子产生碰撞（又称散射），每次散射后电子都会改变运动方向，总的运动是电场对电子的定向加速与这种无规散射运动的叠加。称电子在两次散射之间走过的平均路程为平均自由程，电子散射几率小，则平均自由程长，电阻率低。电阻定律 R=ρl/S中，把电阻率ρ视为常数，与材料的几何尺度无关，这是因为通常材料的几何尺度远大于电子的平均自由程（例如铜中电子的平均自由程约34nm），可以忽略边界效应。当材料的几何尺度小到纳米量级，只有几个原子的厚度时（例如，铜原子的直径约为0.3nm），电子在边界上的散射几率大大增加，可以明显观察到厚度减小，电阻率增加的现象。 电子除携带电荷外，还具有自旋特性，自旋磁矩有平行或反平行于外磁场两种可能取向。早在1936年，英国物理学家，诺贝尔奖获得者N.F.Mott指出，在过渡金属中，自旋磁矩与材料的磁场方向平行的电子，所受散射几率远小于自旋磁矩与材料的磁场方向反平行的电子。总电流是两类自旋电流之和;总电阻是两类自旋电流的并联电阻，这就是所谓的两电流模型。 在图2所示的多层膜结构中，无外磁场时，上下两层磁性材料是反平行（反铁磁）耦合的。施加足够强的外磁场后，两层铁磁膜的方向都与外磁场方向一致，外磁场使两层铁磁膜从反平行耦合变成了平行耦合。电流的方向在多数应用中是平行于膜面的。 电 阻 \ 欧 姆 磁场强度/ 高斯 图3 某种GMR材料的磁阻特性
实验报告磁阻传感器和地磁场的测量

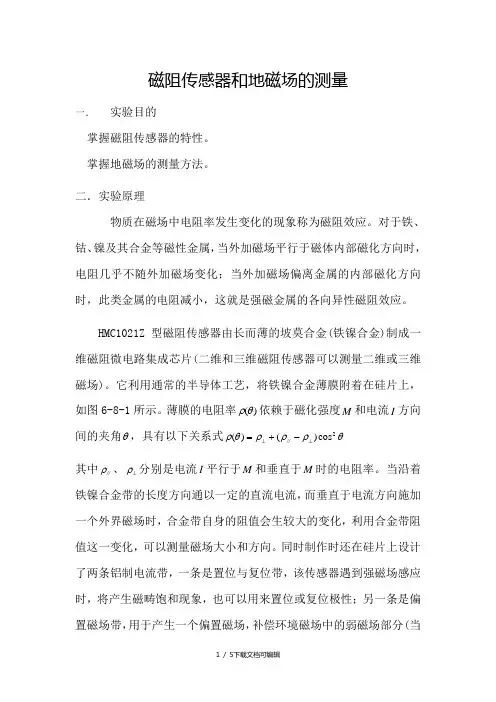

磁阻传感器和地磁场的测量 一．实验目的 掌握磁阻传感器的特性。 掌握地磁场的测量方法。 二．实验原理 物质在磁场中电阻率发生变化的现象称为磁阻效应。对于铁、钴、镍及其合金等磁性金属，当外加磁场平行于磁体内部磁化方向时，电阻几乎不随外加磁场变化；当外加磁场偏离金属的内部磁化方向时，此类金属的电阻减小，这就是强磁金属的各向异性磁阻效应。 HMC1021Z 型磁阻传感器由长而薄的坡莫合金(铁镍合金)制成一维磁阻微电路集成芯片(二维和三维磁阻传感器可以测量二维或三维磁场)。它利用通常的半导体工艺，将铁镍合金薄膜附着在硅片上，如图6-8-1所示。薄膜的电阻率)(θρ依赖于磁化强度M 和电流I 方向间的夹角θ，具有以下关系式 θρρρθρ2cos )()(⊥⊥-+=∥ 其中∥ρ、⊥ρ分别是电流I 平行于M 和垂直于M 时的电阻率。当沿着铁镍合金带的长度方向通以一定的直流电流，而垂直于电流方向施加一个外界磁场时，合金带自身的阻值会生较大的变化，利用合金带阻值这一变化，可以测量磁场大小和方向。同时制作时还在硅片上设计了两条铝制电流带，一条是置位与复位带，该传感器遇到强磁场感应时，将产生磁畴饱和现象，也可以用来置位或复位极性；另一条是偏置磁场带，用于产生一个偏置磁场，补偿环境磁场中的弱磁场部分(当外加磁场较弱时，磁阻相对变化值与磁感应强度成平方关系)，使磁阻传感器输出显示线性关系。
HMC1021Z 磁阻传感器是一种单边封装的磁场传感器，它能测量与管脚平行方向的磁场。传感器由四条铁镍合金磁电阻组成一个非平衡电桥，非平衡电桥输出部分接集成运算放大器，将信号放大输出。传感器内部结构如图6-8-2而输出电压out U 可以用下式表示为b out V R R U ??? ? ???= 磁阻传感器的构造示意图 磁阻传感器内的惠斯通电桥 对于一定的工作电压，如V V b 00.6=，HMC1021Z 磁阻传感器输出电压out U 与外界磁场的磁感应强度成正比关系，KB U U out +=0 上式中，K 为传感器的灵敏度，B 为待测磁感应强度。0U 为外加磁场为零时传感器的输出量。 由于亥姆霍兹线圈的特点是能在其轴线中心点附近产生较宽范围的均匀磁场区，所以常用作弱磁场的标准磁场。亥姆霍兹线圈公共轴线中心点位置的磁感应强度为：I R NI B 42 /301096.445 8 -?== μ 上式中N 为线圈匝数（500匝）；亥姆霍兹线圈的平均半径cm R 10=；真空磁导率270/104A N -?=πμ。
