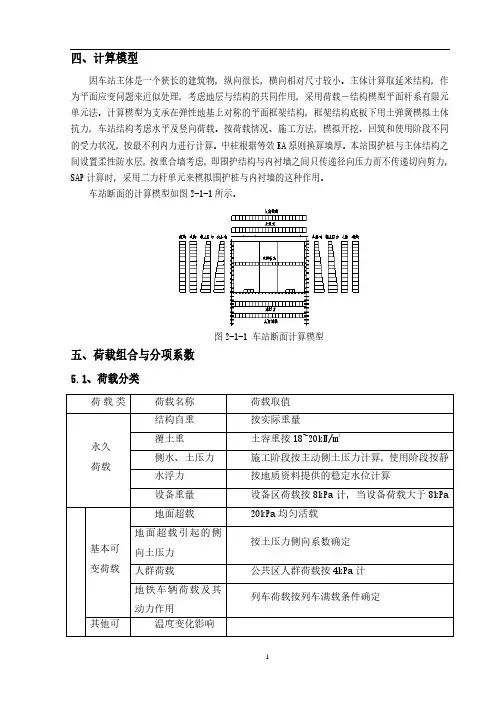

地铁车站主体结构计算书
百鸽笼站主体结构设计说明
1、设计依据
（1）《深圳地铁5号线工程详勘阶段百鸽笼站岩土工程勘察报告》（2008年3月）
（2）《深圳地铁5号线工程施工图设计技术要求》(2008年4月)
（3）《深圳地铁5号线工程施工图设计文件组成与内容》(2008年4月)
（4）《深圳地铁5号线全线线路平、纵断面图》(2008年4月)
（5）百鸽笼站建筑施工图
（6）《深圳地铁5号线工程百鸽笼站初步设计》(2008年1月)
（7）业主、总体组及其它相关部门提供的基础资料
（8）设计采用的规范、规程和标准：
《地铁设计规范》（GB50157-2003）
《地下铁道工程施工及验收规范》（GB50299-1999）(2003年版)
《建筑结构荷载规范》（GB50009-2001）(2006年版)
《混凝土结构设计规范》（GB50010-2002）
《钢结构设计规范》（GB50017-2003）
《建筑地基基础设计规范》（GB50007-2002）
《地下工程防水技术规范》（GB50108-2001）
《建筑抗震设防分类标准》（GB50223-2008）
《建筑抗震设计规范》（GB50011-2001）
《混凝土结构工程施工质量验收规范》（GB50204-2002）
《人民防空工程设计规范》（GB50225-2005）
《钢筋机械连接通用技术规程》（JGJ107-2003）
国家及广东省、深圳市的其它现行相关规范、规程。
2、初步设计审查意见及执行情况
初步设计专家审查未对本站车站主体结构提出具体意见。
3、工程概况
（1）百鸽笼站是深圳地铁5号线工程的中间站，并为远期小交路折返站，位于龙岗区企岭北路东侧，在规划翔鸽路、创富南路、荣华路（均未实施）的交口，沿规划的翔鸽路南北布置。规划道路红线宽度40m，规划创富南路道路红线24m，规划荣华路道路红线30m。现状道路较为杂乱，车站北端为高帆家私厂，西侧依次为布吉镇经济发展有限公司、深圳市五星木业（吉隆五金厂）、联兴电子厂、罗岗工业区管理处的混凝土房屋和简易房，东侧是金星玻璃有限公司、工厂宿舍等旧村和旧工业区。由于本站所处地面条件复杂，车站范围内，地面高程约为34~44m，地面高差较大，需对场地整平后再进行车站施工。
（2）百鸽笼站站台计算长度中心里程DK33+018.356，为地下两层一岛一侧站台车站，设折返线。车站设计起点里程为DK32+825.558，终点里程为DK33+211.155，车站总长度（结构外缘）为385.597m，有效站台长度为140m，标准段外包尺寸（结构外缘）为27.60m（宽）×13.09m（高）。车站范围内无地下管线，因此车站覆土不受管线控制。车站有效站台中心处轨面设计标高为25.301m，规划地面标高为40.8m，顶板埋深3.969m，底板埋深约17.059m；车站起点处顶板埋深约为4.5m，终点处顶板埋深约为3.5m。整个车站设2‰纵坡，呈北高南低。
（3）车站主体结构采用现浇整体式框架结构，车站标准段为地下双层三跨结构，由于本站地质条件纵向差异较大，围护结构型式较多，采用分离式结构型式。本站共布设4个出入口，1个消防疏散通道，另设两个
预留出入口，为远期商业开发预留条件。本站左右线起终点均为矿山法到达井，均按照道岔限界要求加宽、
加深。车站结构从两端由双层单跨过渡到双层两跨再过渡到双层三跨，非有效站台范围车站外包尺寸为22.90m
（宽）×13.09m（高）。本站设置牵引变电所，在2/1~○6轴设置电缆夹层，内净空为1.4m，夹层底板底至轨顶面净高4.55m。
（4）按照5号线总体筹备计划，本站设铺轨基地。根据本站的围护结构型式，选择在○39~○43轴于主体结构上设置轨排井。○39~○43轴左线侧围护结构为长锚索，右线侧为土钉墙+网喷岩质边坡，铺轨期间围护与主体结构间不回填，待铺轨结束，井孔做后浇板且强度达到100%后进行回填及路面恢复。左、右线侧轨排井尺
寸分别为27.0m×5.0m、27.0m×4.0m。
（5）地下管线：
百鸽笼站基坑开挖范围内无地下管线。
（6）设计范围：
本套图册为百鸽笼站（含站后折返线）车站主体结构施工图。
4、工程地质及水文地质
拟建深圳地铁5号线百鸽笼位于龙岗区百鸽笼村，所在地区原始地貌为台地，地形起伏较大，现主要为
道路和工厂，场地开阔，地势稍有起伏，地面高程33.80~55.31m，拟建站点北端主要建筑有高帆傢俬厂、东
端主要有布吉消防站、研展电子厂及一些民用建筑等。本站设计范围内无地下管线。
4.1 工程地质
本车站范围内上覆第四系人工堆积层（Q4ml）、坡积层（Q3dl）、残积层（Q el），下伏侏罗系角岩（J2），局
部穿插发育少量砂岩（J2）。根据岩土的时代成因及其工程特征，本场地的地层分为6个主层23个亚层，具体
分层如下：
4.1.1 第四系全新统人工堆积层（Q4ml）
按照成分分为①1素填土、①4素填土、①5杂填土、①6种植土4个亚层。
①1素填土：主要成分粘性土，夹少量砂或碎石颗粒，褐黄、褐红、黄褐等色，可塑~坚硬，土质较均匀，
属高压缩性土层。该层分布于拟建场地的绝大部分地段，除ZD-BGL-03、ZD-BGL-33、ZD-BGL-36、ZD-BGL-38、
ZD-BGL-39孔未见，其余孔均有揭露，厚度0.80~9.80m，平均厚度4.45m，层顶高程34.74~55.31m，层底高程30.45~51.78m，层顶埋深0.00~3.40m，层底埋深0.80~10.80m。
①4素填土：主要成分为碎块石，色杂。碎块石主要由中、微风化的花岗岩、角岩及砂岩等组成，棱角状，
块径2~20cm不等，含量50%以上，稍密~中密，局部密实。该层仅在SZM5-Z1-047、ZD-BGL-36、ZD-BGL-39
钻孔有所揭露，厚度1.90~4.00m，平均厚度3.20m，层顶高程38.72~43.10m，层底高程34.72~41.20m，层顶
埋深0.00~0.00m，层底埋深1.90~4.00m。
①5杂填土：主要成分由碎块石、建筑垃圾及少量粘性土组成，褐、褐黄色、杂色等，松散为主，局部稍
密，土质不均，属高压缩性土层。分布于拟建场地零星地段，仅ZD-BGL-29、ZD-BGL-33、ZD-BGL-41、
ZD-BGL-43钻孔揭露，厚度0.50~9.30m，平均厚度3.93m，层顶高程39.16~43.59m，层底高程33.98~41.09m，层顶埋深0.00~0.00m，层底埋深0.50~9.30m。
①6种植土：主要成分为粘性土，含少量砂或碎石，褐、褐黄色，可塑，属高压缩性土层。分布于拟建场
地零星地段，仅ZD-BGL-10、ZD-BGL-14、ZD-BGL-45钻孔揭露，厚度0.70~2.20m，平均厚度1.40m，层顶
高程31.05~32.71m，层底高程30.35~30.67m，层顶埋深6.80~7.50m，层底埋深7.50~9.00m。
4.1.2 第四系全新统冲洪积层（Q4al+pl）
按照颗粒级配或塑性指数可分为④2淤泥质粘土、④3淤泥质粉质粘土、④4粘土、④6粉土、④8细砂5个亚
层。
④2淤泥质粘土：灰、灰黑色。轻度污手，可塑，平均压宿系数a0.1~0.2＝0.45MPa-1，平均压宿模量Es＝4.0MPa，
属中~高压缩性土层。以透镜体形式发育，仅在ZD-BGL-31钻孔揭露，厚度0.70m，层顶高程29.51m，层底高程28.81m，层顶埋深5.50m，层底埋深6.20m。
④3淤泥质粉质粘土：灰、灰褐色。均匀含有中、细砂粒，含量5%左右，可塑，平均压宿系数a0.1~0.2＝
0.45MPa-1，平均压宿模量Es＝4.0MPa，属中~高压缩性土层。以透镜体形式发育，仅在ZD-BGL-32钻孔揭露，厚度1.00m，层顶高程31.19m，层底高程30.19m，层顶埋深3.80m，层底埋深4.80m。
④4粘土：褐、褐灰、灰黑等色。土质均匀，切口光滑，干强度高。平均压宿系数a0.1~0.2＝0.4MPa-1，平均压宿模量Es＝4.5MPa，属于中~高压缩性土，以透镜体形式发育，仅在ZD-BGL-30、ZD-BGL-32钻孔揭露，厚度0.40~2.50m，平均厚度1.45m，层顶高程29.99~31.74m，层底高程29.24~29.59m，层顶埋深3.00~5.00m，层底埋深5.40~5.50m。
④6粉土：黄褐、褐灰、灰色等。约含5~10%左右的砂粒，局部含粘性土团块或透镜体。饱和，稍密~密实。平均压宿系数a0.1~0.2＝0.38MPa-1，平均压宿模量Es＝5.0MPa，属于中~高压缩性土。该层以条带或透镜体形式发育，仅在ZD-BGL-29、ZD-BGL-31、ZD-BGL-33钻孔揭露，厚度1.40~3.20m，平均厚度2.43m，层顶高程32.21~33.98m，层底高程29.51~31.39m，层顶埋深2.80~10.80m，层底埋深5.50~12.50m。
④8细砂：灰色。粘粒含量高，芯呈柱状，饱和，稍密。以透镜体形式发育，仅在ZD-BGL-32钻孔揭露，厚度0.2，层底高程29.99m。
4.1.3 第四系上更新统坡积层（Q3dl）
按塑性指数可分为⑥1粘土、⑥2粉质粘土2个亚层。
⑥1粘土：褐黄色，可~硬塑，局部含少量砂粒，土质均匀，平均压宿系数a0.1~0.2＝0.34MPa-1，平均压宿模量Es＝6.0MPa，属中~高压缩性土层。该层分布于拟建场地局部地段，在SZM5-Zc-046、SZM5-Zc-047、ZD-BGL-18、ZD-BGL-24、ZD-BGL-26、ZD-BGL-38、ZD-BGL-43钻孔揭露，该层主要分布于右线局部地段，呈透镜体分布，厚度1.10~6.20m，平均厚度3.06m，层顶高程33.26~45.89m，层底高程30.80~41.79m，层顶埋深0.00~5.90m，层底埋深3.00~7.40m。
⑥2粉质粘土：褐黄色，可塑~硬塑，土质较均，平均压宿系数a0.1~0.2＝0.46MPa-1，平均压宿模量Es＝4.5MPa，属中~高压缩性土层。ZD-BGL-03、ZD-BGL-04、ZD-BGL-13、ZD-BGL-17钻孔揭露，面向小里程一侧呈尖灭体状分布；厚度0.90~8.00m，平均厚度3.80m，层顶高程35.17~40.11m，层底高程28.37~37.31m，层顶埋深0.00~4.70m，层底埋深2.80~11.40m。
4.1.4 残积层（Q el）
由角岩或砂岩风化残积形成，按照室内试验定名为⑦4粘土、⑦5粉质粘土、⑦6粉土3个亚层。
⑦4粘土：以褐红、褐黄、灰绿色为主，可塑~坚硬。平均压宿系数a0.1~0.2＝0.35MPa-1，平均压宿模量Es ＝6.0MPa，属中~高压缩性土层。SZM5-Z1-046、SZM5-Z1-047钻孔揭露，分布于CK32+849.00~CK33+188.00之间，呈透镜体分布，层厚0.00~6.40m，层顶高程38.80~40.10m，层顶埋深3.00m。
⑦5粉质粘土：灰褐色、褐黄色，可塑为主，局部硬塑，土质较均匀，局部含少量全、强风化岩块。平均压宿系数a0.1~0.2＝0.25MPa-1，平均压宿模量Es＝8.0MPa，属中~高压缩性土层。分布拟建场地大部分地段，厚度1.30~17.10m，平均厚度5.63m，层顶高程29.24~51.01m，层底高程23.40~39.13m，层顶埋深2.40~12.20m，层底埋深5.20~21.70m。
⑦6粉土：灰褐色、褐黄色，很湿~饱和，密实，土质较均匀。平均压宿系数a0.1~0.2＝0.30MPa-1，平均压宿模量Es＝7.0MPa，属中~高压缩性土层。该层以团块形式不连续分布于残积层中，仅在ZD-BGL-05、ZD-BGL-22、ZD-BGL-33、ZD-BGL-36孔揭露，厚度1.70~14.40m，平均厚度5.70m，层顶高程30.78~51.78m，层底高程26.48~37.38m，层顶埋深2.20~12.50m，层底埋深4.60~17.10m。
4.1.5 侏罗系砂岩（J2）
褐黄色，青灰、灰白等色，砂质结构，层状构造，主要成分为石英、长石、云母等。穿插发育于角岩中
的局部地段。按风化程度可分为⑩1全风化砂岩、⑩2强风化砂岩、⑩3中风化砂岩、⑩4微风化砂岩4个亚层。
⑩1全风化砂岩：黄褐色。岩芯呈土状，原岩结构可辨析，局部含少量强风化岩块，手可折断，浸水易软化崩解，平均压宿系数a0.1~0.2＝0.11MPa-1，平均压宿模量Es＝18.0MPa，具中~低等压缩性。仅在ZD-BGL-31孔揭露，厚度5.60m，层顶高程28.81m，层顶埋深6.20m。
⑩2强风化砂岩：褐、褐黄等色。原岩结构清晰，岩芯呈坚硬的土状，局部含少量块状强风化和中风化岩块，平均压宿系数a0.1~0.2＝0.05MPa-1，平均压宿模量Es＝35.0MPa，具中~低压缩性。仅在ZD-BGL-31孔揭露，厚度0.90m，层顶高程23.21m，层顶埋深11.80m。
⑩3中风化砂岩：灰、灰白色，砂质结构，层状构造;矿物成分以长英质为主，岩质坚硬。岩芯以碎块状为主，裂隙面有浸染。岩体基本质量等级为Ⅳ级。仅在ZD-BGL-31孔揭露，厚度2.10m，层顶高程22.31m，层顶埋深12.70m。
⑩4微风化砂岩：灰、灰白色，砂质结构，层状构造;矿物成分以长英质为主，岩质新鲜、坚硬。岩芯以碎块状为主，裂隙面受铁锰质浸染呈褐、褐红色。岩体基本质量等级为Ⅲ级。仅在ZD-BGL-30、ZD-BGL-31孔揭露。厚度 1.80~2.80m，平均厚度 2.30m，层顶高程14.94~20.21m，层底高程13.14~17.41m，层顶埋深14.80~19.80m，层底埋深17.60~21.60m。
4.1.6 侏罗系角岩（J2）
褐黄色，灰褐、青灰、灰黑等色，变晶结构，块状构造，主要成分为石英、长石、黑云母等，按风化程度可分为○141全风化角岩、○142强风化角岩、○143中等风化角岩和○144微风化角岩4个亚层，分述如下：○141全风化角岩：褐黄色~灰褐色，岩体呈土状，结构基本破坏，尚可辨析，手捏易散，浸水易软化崩解，平均压宿系数a0.1~0.2＝0.09MPa-1，平均压宿模量Es＝18.0MPa，具中~低等压缩性。该层分布于拟建场地的大部分地段。厚度0.80~17.30m，平均厚度5.25m，层顶高程16.47~39.13m，层底高程13.47~36.20m，层顶埋深4.60~23.00m，层底埋深6.90~32.40m。
○142强风化角岩：褐灰、褐黄色，岩体呈土状和碎块状，局部夹中等风化岩块，石英成分未变，遇水易软化崩解，原岩结构部分破坏，平均压宿系数a0.1~0.2＝0.04MPa-1，平均压宿模量Es＝35.0MPa，具中~低压缩性。该层除ZD-BGL-23、ZD-BGL-29、ZD-BGL-30、ZD-BGL-31、ZD-BGL-36、ZD-BGL-40孔未见，其余孔均有揭露。厚度1.50~18.00m，平均厚度7.64m，层顶高程13.07~41.79m，层底高程4.76~36.39m，层顶埋深0.80~32.40m，层底埋深6.40~40.00m。
○143中等风化角岩：深灰、青灰、青黑色，岩体呈碎块、短柱状，节理裂隙发育，锤击可碎，变晶结构，块状构造，为较硬岩，岩体较破碎，岩体基本质量等级为Ⅳ级。该层分布于拟建场地的大部分地段。厚度0.50~11.40m，平均厚度3.66m，层顶高程14.48~37.94m，层底高程5.20~35.09m，层顶埋深3.80~24.90m，层底埋深7.60~33.50m。
○144微风化角岩：深灰、青灰、青黑色，岩质坚硬，岩芯呈柱状为主，少量呈碎块状，裂隙较发育，锤击声脆，变晶结构，块状构造，为坚硬岩，岩体较完整，基本质量等级为Ⅱ级。该层分布于拟建场地绝大部分地段。本次勘察揭露至该层内深度 1.60~18.90m，平均厚度10.07m，层顶高程9.58~35.09m，层顶埋深7.60~29.80m。
4.2 水文地质
深圳市的气候属亚热带季风气候，热量丰富，日照时间长，雨量充沛。气候和降雨量随冬、夏季风的转换而变化。每年5-9月为雨季。
4.2.1 地下水概况
本场地地下水按赋存条件主要为孔隙水及基岩裂隙水。
孔隙水主要赋存在填土层、残积层、全风化角岩、土状强风化角岩中，基岩裂隙水赋存于块状或碎石土状强风化及中等风化角岩、砂岩中。本次勘察期间地下水位埋深0.4~15.3m，水位高程29.41~45.41m，水位变
幅0.7~3.0m。
地下水总的径流方向为由北向南。
地下水的排泄途径主要是蒸发和地下径流。主要补给来源为大气降水。
4.2.2 地下水的腐蚀性评价
经取水样试验，地下水总矿化度为169.74mg/L，为淡水；结合初步勘察所取水样试验数据，根据《岩土工程勘察规范》（GB 50021-2001）判定：地下水对混凝土结构无腐蚀性，对钢筋混凝土结构中钢筋具弱腐蚀性，对钢结构具弱腐蚀性。
4.2.3 场地土的腐蚀性评价
经取场地地下水以上土层进行土的易溶盐分析试验，结合初勘资料，根据《岩土工程勘察规范》（GB 50021-2001）相关要求判断：场地土对混凝土结构无腐蚀性，对钢筋混凝土结构中钢筋具弱腐蚀性，对钢结构具弱腐蚀性。
4.3 特殊土及不良地质
4.1.1 填土
本场地表层绝大部分地段分布素填土，成分主要为粘性土，夹少量砂砾和碎石颗粒，可塑～坚硬，土质不均，厚度变化大，物理力学性质较差，压宿性高，遇水易失陷等不良特性；现有道路及高帆傢俬厂房内为混凝土路面及垫层，局部素填土主要成分为碎、块石。
位于ZD-BGL-29、ZD-BGL-33、ZD-BGL-41、ZD-BGL-43钻孔附近地表发育杂填土，主要成分为建筑、生活垃圾、碎、块石及少量的粘性土，土质不均，厚度变化大，物理力学性质差。
4.1.2 软土
本场地软弱土层发育不普遍，仅位于右线DK33+060m～右线DK33+070m附近钻孔ZD-BGL-31 、
ZD-BGL-32有所揭露，厚度小，分布不连续，以透镜体形式赋存于冲洪积粘性土层中，软～可塑。
4.1.3 残积土
本场地普遍分布角岩残积土和全风化角岩，原状条件下，工程物理力学性质较好，但在饱和状态下受扰动后，极易软化变形，强度、承载力骤减，是本场地不利条件。土状或土夹石状强风化层在饱水状态下受扰动后，会变形，强度、承载力减小，只是程度较轻。
4.1.4 有害气体
冲洪积层中的软土层存在轻微臭味，杂填土中的生活垃圾存在臭味气体。
4.3 地震烈度
深圳市抗震设防烈度为Ⅶ度，设计基本地震加速度值为0.10g。
5、主要设计原则和技术标准
（1）结构设计应根据结构类型、使用条件荷载特性、施工方法等条件进行，结构或构件应满足强度、刚度、稳定性和耐久性要求。并满足防水、防火、防迷流的技术要求。为确保地下结构具有足够的耐久性，地下结构应根据环境类别，按设计使用年限为100年的要求进行耐久性设计。
（2）车站结构的净空尺寸除满足建筑限界和设备安装要求外，尚应考虑施工误差、测量误差、结构变形、后期沉降等因素予以确定，其值根据地质条件、埋设深度、荷载、结构类型、施工工序等条件并参照类似工程的实测值加以确定。
（3）车站结构的安全等级按“混凝土结构设计规范”的规定确定为一级，车站中的各类结构构件的安全等级宜与整个结构的安全等级相同。结构重要性系数γ0=1.1。
（4）车站结构按抗震设防烈度7度进行抗震验算，并在结构设计时采取相应的构造措施，以提高结构的整体抗震能力。
（5）车站结构必须具有战时防护功能，并应做好平战转换功能。车站结构设计按*级人防的抗力标准进
行验算，并在规定的设防部位设置相应的防护设施。
（6）车站主体结构、出入口结构、风道及风亭结构的耐火等级为一级。
（7）车站结构应分别对其在施工阶段和正常使用阶段进行强度计算，必要时还应进行刚度和稳定性计算。对于钢筋混凝土结构尚应进行抗裂或裂缝宽度验算。钢筋混凝土的裂缝开展允许值应根据结构类型、使用要求、所处环境条件和防水措施等因素加以确定。当计及地震或其它偶然荷载作用时可不验算结构的裂缝宽度。在永久荷载和可变荷载标准组合作用下的最大裂缝宽度应不大于0.2~0.3mm。其控制标准如下：顶板的顶面δmax≤0.2mm；
顶板的底面和底板的顶面δmax≤0.3mm；
底板的底面δmax≤0.2mm；
侧墙外侧δmax≤0.2mm；
侧墙内侧δmax≤0.3mm；
中层板δmax≤0.3mm。
裂缝宽度采用《混凝土结构设计规范》（GB50010-2002）计算。并考虑温度作用和混凝土收缩对结构开裂的影响。当设计采用的最大裂缝宽度的计算式中保护层的实际厚度超过30mm时，可将保护层厚度的计算值取为30mm。
（8）结构设计应按最不利地下水位情况进行抗浮稳定检算，在不考虑侧壁摩阻力时，其抗浮安全系数不得小于1.05，当计及侧壁摩阻力时，其抗浮安全系数不得小于1.15。当结构抗浮不能满足要求时，应采取相应的工程措施。
（9）结构设计应采取防止杂散电流对结构物腐蚀的措施。主体结构要分段实现主钢筋的纵向可靠焊接及设置测防端子，主体结构防水层应有良好的电气绝缘性能。
（10）深基坑支护结构应满足强度、稳定和变形的要求，施工时地表沉降量要控制在环境许可的范围内，以确保临近建筑物和重要管线的正常使用，并根据安全等级提出监测要求，必要时应考虑截水措施。
（11）车站主体结构一般不设变形缝。当需要时，也应少设为宜。变形缝仅考虑在主体结构与通道（或其他附属设施）接口处设置。其变形缝宽度一般采用20~30mm。车站建筑物在结构、地基基础或荷载发生显著变化处、因抗震要求必须设置沉降缝时，应采取可靠的工程技术措施，确保沉降缝两边的结构不产生影响行车安全的差异沉降，并应采取可靠的防水措施。车站结构的施工缝应根据施工组织安排、施工分段等情况而定。其位置应留在结构剪力较小且便于施工的部位，并兼顾车站内部结构的完整性。其间距一般不宜过大，原则上纵向取8~16m。施工缝间应采取可靠防水措施。
（12）车站结构防水设计应满足《地下工程防水技术规范》（GB50108-2001）的要求，并充分考虑深圳地区地下水丰富并具有不同腐蚀性和潮湿多雨的气候条件对施工的影响，应遵循防水方案优先于结构方案的原则。
6、工程材料
（1）混凝土强度等级
顶板、顶梁、底板、底梁、内衬墙：C30、S8防水混凝土；
中楼板、梁：C30混凝土；立柱：C50混凝土；
站台板和板下砼支撑墙、支撑梁和支撑柱：C25混凝土；
底板下垫层：C20素混凝土；
后浇部分：采用微膨胀C35混凝土；
（2）钢筋：HRB335级、HPB235级，材质必须符合现行国家标准和行业标准的规定；
（3）预埋件、焊条
预埋件：一般为Q235钢。
