电磁控制换向阀的工作原理

电气转化组件将电讯号转化为气动讯号，电气讯号输入控制了气动输出。最常用的电-气转换组件是电磁阀(Solenoid actuated valves) 。电磁阀既是电器控制部分和气动执行部分的接口，也是和气源系统的接口。电磁阀接受命令去释放，停止或改变压缩空气的流向，在电-气动控制中，电磁阀可以实现的功能有：气动执行组件动作的方向控制，ON/OFF开关量控制，OR/NOT/AND 逻辑控制。在电磁阀家族中，最重要的是电磁控制换向阀(Solenoid actuated directional control valves) 。

电磁控制换向阀的工作原理

在气动回路中，电磁控制换向阀的作用是控制气流通道的通、断或改变压缩空气的流动方向。主要工作原理是利用电磁线圈产生的电磁力的作用，推动阀芯切换，实现气流的换向。按电磁控制部分对换向阀推动方式的不同，可以分为直动式电磁阀和先导式电磁阀。直动式电磁阀直接利用电磁力推动阀芯换向，而先导式换向阀则利用电磁先导阀输出的先导气压推动阀芯换向。

图4.2a表示3/2(三路二位)直动式电磁阀(常断型)结构的简单剖面图及工作原理。线圈通电时，静铁芯产生电磁力，阀芯受到电磁力作用向上移动，密封垫抬起，使1、2接通，2、3断开，阀处于进气状态，可以控制气缸动作。当断电时，阀芯靠弹簧力的作用恢复原状，即1、2断，2、3通，阀处于排气状态。

图4.2b表示5/2(五路二位)直动式电磁阀(常断型)结构的简单剖面图及工作原理。起始状态，1，2进气﹔4，5排气﹔线圈通电时，静铁芯产生电磁力，使先导阀动作，压缩空气通过气路进入阀先导活塞使活塞启动，在活塞中间，密封圆面打开通道，1，4进气，2，3排气﹔当断电时，先导阀在弹簧作用下复位，恢复到原

来的状态。

阀的功能：(Function)

电磁阀的菜单示它的电-气转换复杂性。阀的功能由两个数字表示：M和N，称为M路N位电磁阀，“N位”表示换向阀的切换位置，也表示阀的状态。阀的位置数目就是N的数值，如二位阀有两个位置选择亦即有两种状态，三位阀则有三个位置选择亦即有三种不同的状态。“M路”表示阀对外接口的通路，包括进气口，出气口和排气口，通路的数目便是M的数值，如二路阀，三路阀等。图4.1a例子中的阀为3/2直动式电磁阀，念作“三路二位阀” ，表示该阀有两个位，即“通”和“断” 两个状态，有三个气口，分别为1：进气口，

2：出气口，3：排气口。

液压比例阀工作原理.

液压比例阀工作原理间电网投资的快速增长为公司提供了良好的发展机遇。2）置信电气生产非晶合金变压器，属于国家推广的节能类产品，公司为国内唯一的规模化生产非晶合金变压器的企业，市场占有率达到80％以上。受政府强制采购政策的推动，非晶合金变压器有望获得大范围的推广，得益于此，公司将面临一个巨大的市场空间。建议重点关注特变电工和置信电气。电力行业“节能减排”形势严峻在“十一五”乃至相当长的时间内，“节能减排”将是我国政府工作的重点。“十一五”期间节能减排目标：实现国内生产总值能耗降低20％、主要污染物排放总量减少10％。但电力行业节能减排形势很严峻，具体表现为：1）2006年，发电用煤超过12亿吨，排放的二氧化碳占全国排放总量的54％，火电用水占工业用水的40％，烟尘排放量占全国排放量的20％。2）我国火电发电机组所占比例大，大量小机组存在，这使得煤耗显著偏高。3）电网建设滞后，“重发轻供”导致电网建设落后于电源建设，电网建设中超高压输电线路比重偏低，高耗能变压器使用量太大。电气设备将在“节能减排”中发挥重要作用我们认为，未来国内电力行业节能的主要途径为：大力发展特高压电网；加强现有电厂设备改造，提高能源使用效率；积极鼓励新能源开发利用。电气设备将在“发送配用”各个环节发首页 >>产品中心>>比例式减压阀一、产品[固定比例式减压阀]的详细资料：产品名称：固定比例式减压阀

产品特点：本厂生产的比例式减压阀，外形美观，质量可靠，比例准确，工作平稳．既减动压也减静压。该阀利用阀体内部活塞两端不同截面积产生的压力差，改变阀后的压力，达到减压目的。我厂减压阀的减压比例是：2：1，3：1，4：1，3：2，S 2等，亦可根据用户的要求设计特殊比例的减压阀.固定比例式减压阀,减压阀。二、主要技术参数：适用介质水、气体适用温度≤90℃ 压力误差≤8％最小开启2：1 0.2MPa 压力3：1 0.3MPO 连接形式法兰、内螺纹主要零件阀体锡青铜不锈钢铸铁材料内件锡青铜不锈钢锡青铜或不锈钢三、比例式减压阀主要外形尺寸(法兰连接尺寸PNl.OMPa按GB4216.4—84标准)：公称通径DN （mm）A1 25 115 32 124 40 132 50 140 65 155 80 155 100 200 125 220 150 230 200 270 订货须知：一、①比例式减压阀产品名称与型号②比例式减压阀口径③比例式减压阀是否带附件二、若已经由设计单位选定公司的比例式减压阀型号，请按比例式减压阀型号三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，

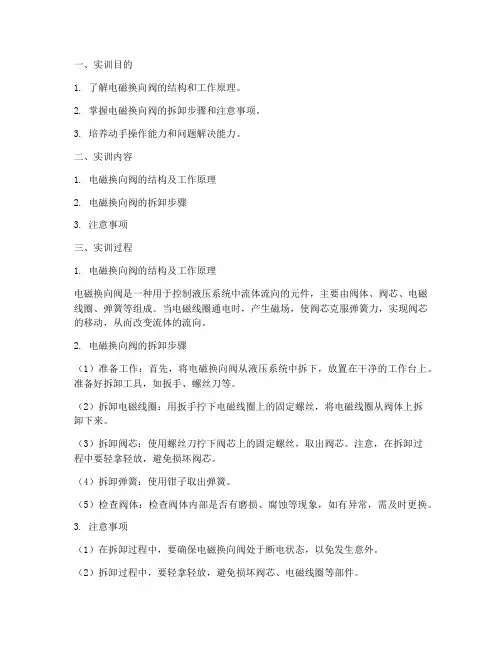

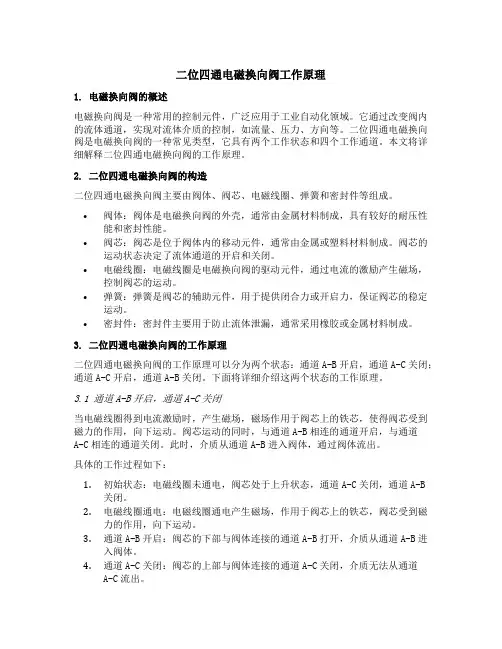

电磁换向阀原理

电磁换向阀是利用电磁铁推动阀芯来控制液流方向的。采用电磁换向阀可以使操作轻便，容易实现自动化操作，因此应用极广。电磁换向阀只是采用电磁铁来操纵滑阀阀芯运动，而阀芯的结构及型式可以是各种各样的，所以电磁滑阀可以是二位二通、二位三通、二位四通、三位四通和三位五通等多种型式。一般二位阀用一个电磁铁，三位阀需用两个电磁铁。操纵电磁阀用的电磁铁分为交、直流两种，交流电磁铁的电压一般为220 伏。其特点是启动力较大，换向时间短，价廉。但当阀芯卡住或吸力不够而使铁芯吸不上时，电磁铁容易因电流过大而烧坏，故工作可靠性较差，动作时有冲击，寿命较低。直流电磁铁电压一般为24伏。其优点是工作可靠，不会因阀芯卡住而烧坏，寿命长，体积小，但启动力较交流电磁铁小，而且在无直流电源时，需整流设备。为了提高电磁换向阀的工作可靠性和寿命，近年来，国内外正日益广泛地采用湿电磁铁，这种电磁铁与滑阀推杆间无须密封，消除了O形密封圈处的摩擦力，它的电磁线圈外面直接用工程塑料封固，不另作金属外壳，这样既保证了绝缘，又利于散热，所以工作可靠，冲击小，寿命长。换向阀作用：变换阀心在阀体内的相对工作位置，使阀体各油口连通或断开，从而控制执行元件的换向或启停。 1换向阀的分类座阀式换向阀按结构形式分 < 滑阀式换向阀转阀式换向阀 2 滑阀式换向阀（1）换向阀的结构和工作原理阀体：有多级沉割槽的圆柱孔结构〈阀芯：有多段环行槽的圆柱体分类：二位按工作位置数分< 三位位：阀心相对于阀体的工作位置数。四位

二通按通路数分< 三通通: 阀体对外连接的主要油口数四通（不包括控制油和泄漏油口）五通电磁换向阀液动换向阀按控制方式分< 电液换向阀机动换向阀手动换向阀

液压及电磁阀知识培训

液压及电磁阀应用培训教程 2009年1月21日 -24日

目录第一章液压控制阀 (3) 第一节液压控制阀的分类 (3) 第二节压力控制阀 (4) 第三节方向控制阀 (9) 第四节流量控制阀 (12) 第五节比例控制阀（含高频响阀） (14) 第六节伺服控制阀 (22) 第二章液压原理图和基本回路分析 (24) 第一节TM区域液压原理图及阀件分布简介 (24) 第二节伺服控制回路 (24)

第一章液压控制阀第一节液压控制阀的分类 1. 概述在液压系统中，用于控制和调节工作压力的高低、流量大小以及改变流量方向的元件，统称为液压控制阀。液压控制阀通过对工作液体的压力、流量以及流液方向的控制与调节，从而可以控制液压执行元件的开启、停止和换向，调节其运动速度和输出扭矩（或力）。 2. 液压控制阀的分类 2.1 按功能分类 (1) 压力控制阀用于控制或调节液压系统或回路压力的阀，如溢流阀、减压阀、顺序阀压力继电器等； (2) 方向控制阀用于控制或调节液压系统或回路中方向及其通和断，从而控制执行元件的运动方向及其启动、停止的阀。如单向阀、换向阀等； (3) 流量控制阀用于控制或调节液压系统或回路中工作液体流量大小的阀。如节流阀、调速阀、分集流阀等 2.2 按阀的控制方式分类液压控制阀按控制方式可分为： (1) 开关（或定值）控制阀：借助于通断型电磁铁及手动、机动、液动等方式，将阀芯位置或阀芯上的弹簧设定在某一工作状态，使液流的压力、流量或流向保持不变的阀。这类阀属于常见的普通液压阀 (2) 比例控制阀：采用比例电磁铁（或力矩马达）将输入信号转换成力或阀的机械位移，使阀的输出（压力、流量）也按照其输入量连续、成比例地进行控制的阀，比例控制阀一般属于开环控制阀，现在也很多用在闭环系统中。 (3) 伺服控制阀：其输入信号（电量、机械量）多为偏差信号（输入信号与反馈信号的差值），阀的输出量（压力、流量）也按照其输入量连续、成比例地进行控制的阀。这类阀的工作性能类似于比例控制阀，但具有较高的动态瞬应和静态性能，多用于要求较高的、响应快的闭环液压控制系统。 (4) 数字控制阀：用于数字信息直接控制的阀类。

换向阀工作原理

换向阀利用阀芯对阀体的相对运动，使油路接通、关断或变换油流的方向，从而实现液压执行元件及其驱动机构的启动、停止或变换运动方向。按阀芯相对于阀体的运动方式：滑阀和转阀按操作方式：手动、机动、电磁动、液动和电液动等按阀芯工作时在阀体中所处的位置：二位和三位等按换向阀所控制的通路数不同：二通、三通、四通和五通等。 1、工作原理图4-3a所示为滑阀式换向阀的工作原理图，当阀芯向右移动一定的距离时，由液压泵输出的压力油从阀的P口经A口输向液压缸左腔，液压缸右腔的油经B口流回油箱，液压缸活塞向右运动；反之，若阀芯向左移动某一距离时，液流反向，活塞向左运动。图4-3b为其图形符号。 2、换向阀的结构 1）手动换向阀利用手动杠杆来改变阀芯位置实现换向。分弹簧自动复位（a）和弹簧钢珠（b）定位两种。 2）机动换向阀机动换向阀又称行程阀，主要用来控制机械运动部件的行程，借助于安装在工作台上的档铁或凸轮迫使阀芯运动，从而控制液流方向。 3）电磁换向阀

利用电磁铁的通电吸合与断电释放而直接推动阀芯来控制液流方向。它是电气系统和液压系统之间的信号转换元件。图4-9a所示为二位三通交流电磁阀结构。在图示位置，油口 P和A相通，油口B断开；当电磁铁通电吸合时，推杆1将阀芯2推向右瑞，这时油口P和A断开，而与B相通。当电磁铁断电释放时，弹簧3推动阀芯复位。图 4－9b为其图形符号。 4）液动换向阀利用控制油路的压力油来改变阀芯位置的换向阀。阀芯是由其两端密封腔中油液的压差来移动的。如图所示，当压力油从K2进入滑阀右腔时，K1接通回油，阀芯向左移动，使P和B相通，A和T相通；当 K1接通压力油，K2接通回油，阀芯向右移动，使P和A相通，B和T相通；当K1和K2都通回油时，阀芯回到中间位置。 5）电液换向阀由电磁滑阀和液动滑阀组成。电磁阀起先导作用，可以改变控制液流方向，从而改变液动滑阀阀芯的位置。用于大中型液压设备中。 3、换向阀的性能和特点 1）滑阀的中位机能各种操纵方式的三位四通和三位五通式换向滑阀，阀芯在中间位置时，各油口的连通情况称为换向阀的中位机能。其常用的有“Ｏ”型、“Ｈ”型、“Ｐ”型、Ｋ”型、“Ｍ”型等。分析和选择三位换向阀的中位机能时，通常考虑：（1）系统保压 P口堵塞时，系统保压，液压泵用于多缸系统。（2）系统卸荷 P口通畅地与T口相通，系统卸荷。（H K X M型）（3）换向平稳与精度 A、B两口堵塞，换向过程中易产生冲击，换向不平稳，但精度高；A、B口都通T口，换向平稳，但精度低。（4）启动平稳性阀在中位时，液压缸某腔通油箱，启动时无足够的油液起缓冲，启动不平稳。

电磁阀原理图解

电磁阀原理图解电磁阀原理上分为三大类：直动式、分步直动式、先导式。一、直动式电磁阀原理：常闭型通电时，电磁线圈产生电磁力把敞开件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把敞开件压在阀座上，阀门敞开。（常开型与此相反）特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm。

二、分步直动式电磁阀原理：它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。特点：在零压差或真空、高压时亦能可动作，但功率较大，要求必须水平安装。

三、间接先导式电磁阀

原理：通电时，电磁力把先导孔打开，上腔室压力迅速下降，在敞开件周围形成上低下高的压差，流体压力推动敞开件向上移动，阀门打开；断电时，弹簧力把先导孔敞开，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动敞开件向下移动，敞开阀门。特点：体积小，功率低，流体压力范围上限较高，可任意安装(需定制)但必须满足流体压差条件工作原理电磁阀里有密闭的腔，在不同位置开有通孔，每个孔连接不同的油管，腔中间是活塞，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来开启或关闭不同的排油孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油缸的活塞，活塞又带动活塞杆，活塞杆带动机械装置。这样通过控制电磁铁的电流通断就控制了机械运动。

液压比例阀工作原理

液压比例阀工作原理）置信电气生产非晶合金变压器，2间电网投资的快速增长为公司提供了良好的发展机遇。市场占公司为国内唯一的规模化生产非晶合金变压器的企业，属于国家推广的节能类产品，％以上。受政府强制采购政策的推动，非晶合金变压器有望获得大范围的推广，80有率达到得益于此，公司将面临一个巨大的市场空间。建议重点关注特变电工和置信电气。电力行业“节能减排”形势严峻“十一五”期间在“十一五”乃至相当长的时间内，“节能减排”将是我国政府工作的重点。％。但电力％、主要污染物排放总量减少10节能减排目标：实现国内生产总值能耗降低20亿吨，排放的二氧年，发电用煤超过121）2006行业节能减排形势很严峻，具体表现为：％，烟尘排放量占全国排放量的40化碳占全国排放总量的54％，火电用水占工业用水的）电网32）我国火电发电机组所占比例大，大量小机组存在，这使得煤耗显著偏高。％。20“重发轻供”导致电网建设落后于电源建设，电网建设中超高压输电线路比重偏建设滞后，低，高耗能变压器使用量太大。电气设备将在“节能减排”中发挥重要作用加强现有电厂设备未来国内电力行业节能的主要途径为：大力发展特高压电网；我们认为，改造，提高能源使用效率；积极鼓励新能源开发利用。电气设备将在“发送配用”各个环节发首页>>产品中心>>比例式减压阀的详细资料：固定比例式减压阀一、产品[] 产品名称：固定比例式减压阀．产品特点：本厂生产的比例式减压阀，外形美观，质量可靠，比例准确，工作平稳．既减动压也减静压。该阀利用阀体内部活塞两端不同截面积产生的压力差，改变阀后的压力，达到减压目的。我厂减压阀的减压比例是：2：1，3：1，4：

电磁阀工作原理(图文并茂)

电磁阀工作原理纵观国外电磁阀，到目前为止，从动作方式上可分为三大类即：直动式、反冲式、先导式，而从阀瓣结构和材料上的不同以及原理上的区别反冲式又可分为：膜片式反冲电磁阀、活塞式反冲电磁阀；先导式又可分为：先导式膜片电磁阀、先导式活塞电磁阀；从阀座及密封材料上分又可分为：软密封电磁阀、钢性密封电磁阀、半钢性密封电磁阀。一、直动式电磁阀原理：常闭型直动式电磁阀通电时，电磁线圈产生电磁吸力把阀芯提起，使关闭件离远开阀座密封副打开；断电时，电磁力消失，靠弹簧力把关闭元件压在阀座上阀门关闭。（常开型与此相反）特点：在真空、负压、零压差时能正常工作，DN50以下可任意安装，但电磁头体积较大。如我公司引进HERION公司技术生产的直动电磁阀可用于1.33×10-4 Mpa真空。二、反冲型电磁阀原理：它的原理是一种直动和先导相结合，通电时，电磁阀先将辅阀打开，主阀下腔压力大于上腔压力而利用压差及电磁阀的同时作用把阀门开启；断电时，辅阀利用弹簧力或介质压力推动关闭件，向下移动便阀门关闭。特点：在零压差或高压时也能可靠工作，但功率及体积较大，要求竖直安装。三、先导式电磁阀原理：通电时，电磁力驱动先导阀打开先导阀，主阀上腔压力迅速下降，在主阀上下腔形成压差，依靠介质压力推动主阀关闭件上移，阀门开启；断电时，弹簧力把先导阀关闭，入口介质压力通过先导孔迅速进入主阀上腔在上腔形成压差，从而使主阀关闭。特点：体积小，功率低，但介质压差围受限，必须满足压差条件。两位三通电磁阀通常与单作用气动执行机构配套使用，两位是两个位置可控：开-关，三通是有三个通道通气，一般情况下1个通道与气源连接，另外两个通道1个与执行机构的进气口连接，1个与执行机构排气口连接，具体的工作原理可以参照单作用气动执行机构的工作原理图。两位五通电磁阀通常与双作用气动执行机构配套使用，两位是两个位置可控：开-关，五通是有五个通道通气，其中1个与气源连接，两个与双作用气缸的外部气室的进出气口连接，两个与部气室的进出气口接连，具体的工作原理可参照双作用气动执行机构工作原理在气路(或液路)上来说，两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器，如果不怕噪音的话也可以不装_)。两位五通电磁阀具有1个进气孔(接进气气源)、1个正动作出气孔和1个反动作

电磁阀工作原理

气动控制元件-各类控制阀 1、压力控制阀压力控制阀的作用是控制、调整压缩空气的压力, 使气动执行元件的输出力保持在一定的范围。压力控制阀可分为四类： 1.普通调压阀 2.精密调压阀 3.电控调压阀（E/P调压阀） 4.增压阀 2、方向控制阀方向控制阀作用是控制气流方向, 如控制气缸的移动方向。方向控制阀如按操纵方式分类, 可分为机械操作, 手动操作, 气控操作及电磁操作等形式。电磁阀操作双可分为两大类： A）直动型：直接用电磁铁的产生的力推动主阀芯, 符号是 B）先导型：用电磁力控制一小阀, 再使作用在主阀两端的气压来推动主阀。分内先导式和外先导式气控式的换向阀是利用气压来直接驱动主阀芯换向, 这类换向阀通常用在那些不允许使用电气讯号的地方, 在那些防爆要求较高的环境下经常使用这一类气控换向阀。机械式的换向阀常见的有滚轮式, 它通过机械接触来控制换向。人工操作换向阀主要有手柄驱动方式, 按钮方式和脚踏方式。方向控制阀按气口数, 切换的位置数分类可分为：开关功能主要用途 2/2 ON/OFF没有气马达和气动工具排气 3/2 常闭(N.C.) 单作用气缸(推出型),气动信号 3/2 常开(N.O.) 单作用气缸(拉进型)

4/2 输出口A和B 之间的换带共同排气口双作用气缸、我厂的调速器锁定电磁阀（双电磁铁）、球阀控制柜旁通阀电磁阀（原先为三位）。 5/2 输出A和B之间换向,带独立排气口双作用气缸、我厂的刹车控制柜、及空气围带电磁阀（将两位五通当两位三通用）。 5/3 中间排气式,如5/2中位时输出AB均为排气双作用气缸,气缸可能均卸压 5/3 中间封闭式,如5/2中位时完全密封住气双作用气缸,气缸可能在任意位置停止 5/3 中间加压式特殊用途

两位五通电磁阀工作原理几种控制方式

两位五通电磁阀工作原理几种控制方式两位五通电磁阀通常与双作用气动执行机构配套使用，两位是两个位置可控：开-关，五通是有五个通道通气，其中1个与气源连接，两个与双作用气缸的外部气室的进出气口连接，两个与内部气室的进出气口接连，具体的工作原理可参照双作用气动执行机构工作原理。气动执行机构的几种控制方式一、引言气动马达作为一种执行机构，在工业生产和工业控制中起着很重要的作用。气动马达使用空气取代电力和液压来产生动力，可以实现无级变速，可瞬间启动、停滞和换向，具有自动冷却功能，无电火花，可在易燃易爆，如含有化学、易燃性或挥发性等物质湿热和多尘的环境下运行，如矿区、隧道、油漆厂、化学工厂、石化、生物科技、药厂、晶圆、半导体、光纤、兵工厂、船舶、养殖等行业用于驱动，因用空气作为动力，容易获得，用后空气可以直接排入大气无污染，压缩空气还可以进行集中供给和远距离控制。二、气动阀门执行器工作原理利用压缩空气推动执行器内多组组合气动活塞运动，传力给横梁和内曲线轨道的特性，带动空芯主轴作旋转运动，压缩空气气盘输至各缸，改变进出气位置以改变主轴旋转方向，根据负载（阀门）所需旋转扭矩的要求，可调整气缸组合数目，带动负载（阀门）工作。三、气动阀门执行器的控制方式由于现在的控制方式和手段越来越多，在实际工业生常和工业控制中，用来控制气动执行机构的方法也很多，常用的有以下几种。（一）基于单片机开发的智能显示仪控制智能显示仪是用来监测阀门工作状态，并控制阀门执行期工作的仪器，它通过两路位置传感器监视阀门的工作状态，判断阀门是处于开阀还是关阀状态，通过编程记录阀门开关的数字，并且有两路与阀门开度对应的4～20mA输出及两足常开常闭输出触点。通过这些输出信号，控制阀门的开关动作。根据系统的要求，可将智能阀门显示仪从硬件上分为3部分来设计：模拟部分、数字部分、按键/显示部分。 1、模拟电路部分主要包括电源、模拟量输入电路、模拟量输出电路三部分。电源部分供给整个电路能量，包括模拟电路、数字电路和显示的能源供应。为了实现阀门开读的远程控制，需要将阀门的开度信息传送给其他的控制仪表，同时控制仪表能从远方制定阀门为某一开度，系统需要1路4～20mA的模拟量输入信号

ATOS电磁阀工作原理 - Burkert电磁阀

阿托斯ATOS电磁阀工作原理和特点 ATOS是世界领先的电液元件制造商，总部位于意大利的Sesto Calende，靠近阿尔卑斯山。ATOS产品主要包括泵、阀和系统，油缸伺服油缸，叠加阀阀板，常规阀，ATOS所有产品均通过质量检测，拥有专业技术人员加质量保证。 ATOS电磁阀主要特点 ATOS电磁阀的主要特点电磁阀外漏堵绝，内漏易控，使用安全。内外泄漏是危及安全的要素。其它自控阀通常将阀杆伸出，由电动、气动、液动执行机构控制阀芯的转动或移动。这都要解决长期动作阀杆动密封的外泄漏难题；唯有电磁阀是用电磁力作用于密封在电动调节阀隔磁套管内的铁芯完成，不存在动密封，所以外漏易堵绝。电动阀力矩控制不易，容易产生内漏，甚至拉断阀杆头部；电磁阀的结构型式容易控制内泄漏，直至降为零。所以，电磁阀使用特别安全，尤其适用于腐蚀性、有毒或高低温的介质。 ATOS电磁阀系统简单，便接电脑，价格低谦。电磁阀本身结构简单，价格也低，比起调节阀等其它种类执行器易于安装维护。更显著的是所组成的自控系统简单得多，价格要低得多。由于电磁阀是开关信号控制，与工控计算机连接十分方便。在当今电脑普及，价格大幅下降的时代，电磁阀的优势就更加明显。ATOS电磁阀动作快递，功率微小，外形轻巧。电磁阀响应时间可以短至几个毫秒，即使是先导式电磁阀也可以控制在几十毫秒内。由于自成回路，比之其它自控阀反应更灵敏。设计得当的电磁阀线圈功率消耗很低，属节能产品；还可做到只需触发动作，自动保持阀位，平时一点也不耗电。电磁阀外形尺寸小，既节省空间，又轻巧美观。电磁阀调节精度受限，适用介质受限。电磁阀通常只有开关两种状态，阀芯只能处于两个极限位置，不能连续调节，（力图突破的新构思不少，但还都处于试验试用阶段）所以调节精度还受到一定限制。 ATOS电磁阀对介质洁净度有较高要求，含颗粒状的介质不能适用，如属杂质须先滤

2位5通阀原理

二位五通电磁阀原理图解电-气转化组件将电讯号转化为气动讯号，电气讯号输入控制了气动输出。最常用的电-气转换组件是电磁阀(Solenoid actuated valves) 。电磁阀既是电器控制部分和气动执行部分的接口，也是和气源系统的接口。电磁阀接受命令去释放，停止或改变压缩空气的流向，在电-气动控制中，电磁阀可以实现的功能有：气动执行组件动作的方向控制，ON/OFF开关量控制，OR/NOT/AND 逻辑控制。在电磁阀家族中，最重要的是电磁控制换向阀(Solenoid actuated directional control valves) 。电磁控制换向阀的工作原理在气动回路中，电磁控制换向阀的作用是控制气流通道的通、断或改变压缩空气的流动方向。主要工作原理是利用电磁线圈产生的电磁力的作用，推动阀芯切换，实现气流的换向。按电磁控制部分对换向阀推动方式的不同，可以分为直动式电磁阀和先导式电磁阀。直动式电磁阀直接利用电磁力推动阀芯换向，而先导式换向阀则利用电磁先导阀输出的先导气压推动阀芯换向。图4.2a表示3/2(三路二位)直动式电磁阀(常断型)结构的简单剖面图及工作原理。线圈通电时，静铁芯产生电磁力，阀芯受到电磁力作用向上移动，密封垫抬起，使1、2接通，2、3断开，阀处于进气状态，可以控制气缸动作。当断电时，阀芯靠弹簧力的作用恢复原状，即1、2断，2、3通，阀处于排气状态。

高压电磁阀工作原理

高压电磁阀工作原理图电磁阀里有密闭的腔，在的不同位置开有通孔，每个孔都通向不同的油管，腔中间是阀，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来档住或漏出不同的排油的孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油刚的活塞，活塞又带动活塞杆，活塞竿带动机械装置动。这样通过控制电磁铁的电流就控制了机械运动。分类：国内外的电磁阀从原理上分为三大类（即：直动式、分步直动式、先导式），而从阀瓣结构和材料上的不同与原理上的区别又分为六个分支小类（直动膜片结构、分步重片结构、先导膜式结构、直动活塞结构、分步直动活塞结构、先导活塞结构)，按照气路数分为2位2通，2位3通，2位4通，2位5通。电磁阀分为单电控和双电控，指的是电磁线圈的个数，单线圈的称为单电控，双线圈的称为双电控，2位2通，2位3通一般时是单电控（单线圈），2位4通，2位5通可以是单电控（单线圈），也可以是双电控（双线圈）。一、按被控制管路内的介质及使用工况的不同可将电磁阀分为：液用电磁阀、气用电磁阀、蒸汽电磁阀、燃气电磁阀、油用电磁阀、消防专用电磁阀、制冷电磁阀、防腐电磁阀、高温电磁阀、高压电磁阀、无压差电磁阀、超低温电磁阀（深冷电磁阀）、真空电磁阀等。二、按电磁阀内部结构不同可分为先导式、直动式、复合式、反冲式、自保持式、脉冲式、双稳态、双向型等。三、按电磁阀的使用材质不同可分为：铸铁体（灰口铸铁、球墨铸铁）、铜体（铸铜、锻铜）、铸钢体、全不锈钢体（304、316）、非金属材料（ABS、聚四氟乙烯）。四、按管道中介质的压力不同可分为：真空型（-0.1~0Mpa）、低压型（0~0.8Mpa）、中压型（1.0~2.5Mpa）、高压型（4.0~6.4Mpa）、超高压型（10~21Mpa）五、按介质温度不同可分为：常温型（~）、中温型（~）、高温型（~）、超高温型（~）、低温型（~）、超低温型（）。六、按工作电压不同分为：交流电压：AC220V 380V 110V 24V；直流电压：

电磁阀工作原理

电磁阀工作原理纵观国内外电磁阀，到目前为止，从动作方式上可分为三大类即：直动式、反冲式、先导式，而从阀瓣结构和材料上的不同以及原理上的区别反冲式又可分为：膜片式反冲电磁阀、活塞式反冲电磁阀；先导式又可分为：先导式膜片电磁阀、先导式活塞电磁阀；从阀座及密封材料上分又可分为：软密封电磁阀、钢性密封电磁阀、半钢性密封电磁阀。一、直动式电磁阀原理：常闭型直动式电磁阀通电时，电磁线圈产生电磁吸力把阀芯提起，使关闭件离远开阀座密封副打开；断电时，电磁力消失，靠弹簧力把关闭元件压在阀座上阀门关闭。（常开型与此相反）特点：在真空、负压、零压差时能正常工作，DN50以下可任意安装，但电磁头体积较大。如我公司引进HERION公司技术生产的直动电磁阀可用于1.33×10-4 Mpa真空。二、反冲型电磁阀原理：它的原理是一种直动和先导相结合，通电时，电磁阀先将辅阀打开，主阀下腔压力大于上腔压力而利用压差及电磁阀的同时作用把阀门开启；断电时，辅阀利用弹簧力或介质压力推动关闭件，向下移

动便阀门关闭。特点：在零压差或高压时也能可靠工作，但功率及体积较大，要求竖直安装。三、先导式电磁阀原理：通电时，电磁力驱动先导阀打开先导阀，主阀上腔压力迅速下降，在主阀上下腔内形成压差，依靠介质压力推动主阀关闭件上移，阀门开启；断电时，弹簧力把先导阀关闭，入口介质压力通过先导孔迅速进入主阀上腔在上腔内形成压差，从而使主阀关闭。特点：体积小，功率低，但介质压差范围受限，必须满足压差条件。两位三通电磁阀通常与单作用气动执行机构配套使用，两位是两个位置可控：开-关，三通是有三个通道通气，一般情况下1个通道与气源连接，另外两个通道1个与执行机构的进气口连接，1个与执行机构排气口连接，具体的工作原理可以参照单作用气动执行机构的工作原理图。两位五通电磁阀通常与双作用气动执行机构配套使用，两位是两个位置可控：开-关，五通是有五个通道通气，其中1个与气源连接，两个与双作用气缸的外部气室的进出气口连接，两个与内部气室的进出气口接连，具体的工作原理可参照双作用气动执行机构工作原理在气路(或液路)上来说，两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器，如果不怕噪音的话也可以不装@_@)。两位五通电磁阀具有1个进气孔(接进气气源)、1个正动作出气孔和

四通换向阀的工作原理

四通换向阀的结构与工作原理 1、四通换向阀的构成四通换向阀主要由四通气动换向阀（主阀）、电磁换向阀（控制阀）及毛细管组成。主阀内由滑块、活塞组成活动阀芯，主阀阀体两端有通孔可使两端的毛细管与阀体内空间相连通，滑块两端分别固定有活塞，活塞两边的空间可通过活塞上的排气孔相通。控制阀由阀体和电磁线圈组成。阀体内有针型阀芯。主阀与控制阀之间有三根（或四根）毛细管相连，形成四通换向阀的整体。 2、四通换向阀的工作原理, 主阀的管口（4）连接于压缩机高压排气口，管口（2）连接于压缩机低压吸气口。（1）、（3）两个管口分别连接蒸发器的出气口和冷凝器的进气口。按图所示，（3）接冷凝器进气口，（1）接蒸发器出气口。当电磁阀不通电时，系统工作于制冷状态，控制阀因弹簧1的作用，阀心移至左端，处于释放状态，此时毛细管E与C连通。因为E接在低压吸气管上，所以毛细管C及主阀内左端空间均为低压，高压气体由主阀管口4进入主阀，经活塞I的排气孔使主阀内的右端空间成为高压，推动主阀阀芯移至左端，管口2与管口1连通而管口4与管口3连通，系统形成制冷循环状态。（如图所示）当电磁阀通电时，电磁力吸动控制阀阀芯向右移动，毛细管E与D相连。主阀内右端空间成为低压，高压气体经活塞II的排气孔进入主阀内左端空间，推动阀芯移向右端，管口2与管口3连通而管口4与管口1连通，蒸发器、冷凝器的功能对换，系统转换成制热循环状态。 3、四通换向阀应用中的注意事项! a）四通换向阀的各接口焊接应严密、可靠，避免出现假焊、虚焊等不良现象； b）四通换向阀不应出现与其它管路、部件碰撞、摩擦现象，以避免造成噪音及部件损坏等后果 c）四通换向阀线圈应固定牢固，避免出现松动现象，影响四通阀吸合的可靠性 d）四通换向阀在焊接时必须采取有效的降温措施，以防置在焊接过程中因高温引起阀芯变形，造成部件报废； e）使用中四通换向阀的四根管路应为2热2凉，如出现温差过小或无温差，说明四通换向阀高、低压已经串气，应及时更换四通换向阀。四根毛细管连接主阀与控制阀的四通换向阀原理介绍主阀与控制阀有四根毛细管连接的四通换向阀，与三根毛细管连接的四通换向阀相比较，控制阀下边的三根毛细管连接方法相同，但在控制阀上增加了一根毛细管连接至主阀的高压进气管4，多了一条高压通道。这种四通换向阀的控制阀与主阀在结构和动作原理上基本一致，即：控制阀本身也是一个四通换相阀。当系统处于制冷状态时，电磁线圈不通电，控制阀释放，阀芯因弹簧力作用移至左端，毛细管E与C连通，B与D连通，主阀管口4 内的高压通过毛细管B、D进入主阀内右端空间，主阀内左端空间经毛细管C、E连至低压出气口2，主阀内部压力为右高左低，活塞带动滑块移向左端，管口2与1连通，4与3连通；当系统处于制热状态时，电磁线圈通电，电磁力的作用使控制阀阀芯移向右端，毛细管E 与D连通，B与C连通，主阀内左端成为高压而右端变成低压，阀芯被推向右端，管口2与3连通，4与1连通。

比例阀原理

比例阀结构及工作原理比例阀结构及工作原理 1 引言电液比例阀是阀内比例电磁铁输入电压信号产生相应动作，使工作阀阀芯产生位移，阀口尺寸发生改变并以此完成与输入电压成比例压力、流量输出元件。阀芯位移也可以以机械、液压或电形式进行反馈。电液比例阀具有形式种类多样、容易组成使用电气及计算机控制各种电液系统、控制精度高、安装使用灵活以及抗污染能力强等多方面优点，应用领域日益拓宽。近年研发生产插装式比例阀和比例多路阀充分考虑到工程机械使用特点，具有先导控制、负载传感和压力补偿等功能。它出现对移动式液压机械整体技术水平提升具有重要意义。特别是电控先导操作、无线遥控和有线遥控操作等方面展现了其良好应用前景。 2 工程机械电液比例阀种类和形式电液比例阀包括比例流量阀、比例压力阀、比例换向阀。工程机械液压操作特点，以结构形式划分电液比例阀主要有两类：一类是螺旋插装式比例阀（scr ewin cartridge proportional valve），另一类是滑阀式比例阀（spool proporti onal valve）。滑阀式比例阀又称分配阀，是移动式机械液压系统最基本元件之一，是能实现方向与流量调节复合阀。电液滑阀式比例多路阀是比较理想电液转换控制元件，它保留了手动多路阀基本功能，还增加了位置电反馈比例伺服操作和负载传感等先进控制手段。它是工程机械分配阀更新换代产品。出于制造成本考虑和工程机械控制精度要求不高特点，一般比例多路阀内不配置位移感应传感器，具有电子检测和纠错功能。，阀芯位移量容易受负载变化引起压力波动影响，操作过程中要靠视觉观察来保证作业完成。电控、遥控操作时更应注意外界干涉影响。近来，电子技术发展，人们越来越多采用内装差动变压器（ＬＤＶＴ）等位移传感器构成阀芯位置移动检测，实现阀芯位移闭环控制。这种由电磁比例阀、位置反馈传感器、驱动放大器和其它电子电路组成高度集成比例阀，具有一定校正功能，可以有效克服一般比例阀缺点，使控制精度到较大提高。 3 电液比例多路阀负载传感与压力补偿技术节约能量、降低油温和提高控制精度，同时也使同步动作几个执行元件运动时互不干扰，现较先进工程机械都采用了负载传感与压力补偿技术。负载传感与

六通换向阀的工作原理

在石油、化工、矿山和冶金等行业中,六通换向阀是一种重要的流体换向设备。该阀安装在稀油润滑系统输送润滑油的管道中。通过变换密封组件在阀体中的相对位置,使阀体各通道连通或断开,从而控制流体的换向和启停。六通换向阀的性能参数公称通径(mm)50～150 适用温度(℃)室温～80 公称压力(MPa)1.0 适用介质润滑油连接形式法兰强度试验压力(MPa)1.5 密封试验压力(MPa)1.1 耐压试验温度(℃)常温六通换向阀的工作原理和结构特点六通换向阀主要由阀体、密封组件、凸轮、阀杆、手柄和阀盖等零部件组成(图1)。阀门由手柄驱动,通过手柄带动阀杆与凸轮旋转,凸轮具有定位驱动与锁定密封组件的开启与关闭功能。手柄逆时针旋转,两组密封组件分别在凸轮的作用下关闭下端的两个通道,上端的两个通道分别与管道装置的进口相通。反之,上端的两个通道关闭,下端两个通道与管道装置的进口相通,实现了不停车换向。图1 六通换向阀 1上阀盖 2手柄 3阀杆 4凸轮 5密封组件 6阀盖 7阀体 (1)六通阀的阀体由隔板分成两腔,每腔都有3个通道,中间为进油口,两端为出油口。阀体为碳钢板焊结构,体积小,质量轻,结构紧凑,提高了材料的利用率,缩短了生产周期,降低了成本。密封面堆焊不锈钢,防锈耐腐蚀,密封面经过精加工后抛光研磨,表面粗糙度Ra≤0.8μm。 (2)六通阀有两组密封组件。每组密封组件(图2)由阀瓣、密封圈、调整块、调节螺钉、夹板和螺栓组成。阀瓣为碳钢板焊件,设有加强筋,即增加阀瓣强度又起导向作用,保证每组阀瓣间的同轴度。阀瓣上镶嵌聚氨脂橡胶圈,该材料具有耐油、耐磨损、性能稳定、密封良好和使用寿命长的特点。在凸轮的作用下,密封圈的球面与阀体密封面相接触产生挤压弹性变形,达到密封效果。调整块和

电液比例阀工作原理

电液比例阀是阀内比例电磁铁输入电压信号产生相应动作，使工作阀阀芯产生位移，阀口尺寸发生改变并以此完成与输入电压成比例压力、流量输出元件。阀芯位移也可以以机械、液压或电形式进行反馈。电液比例阀具有形式种类多样、容易组成使用电气及计算机控制各种电液系统、控制精度高、安装使用灵活以及抗污染能力强等多方面优点，应用领域日益拓宽。近年研发生产插装式比例阀和比例多路阀充分考虑到工程机械使用特点，具有先导控制、负载传感和压力补偿等功能。它出现对移动式液压机械整体技术水平提升具有重要意义。特别是电控先导操作、无线遥控和有线遥控操作等方面展现了其良好应用前景。 2 工程机械电液比例阀种类和形式电液比例阀包括比例流量阀、比例压力阀、比例换向阀。工程机械液压操作特点，以结构形式划分电液比例阀主要有两类：一类是螺旋插装式比例阀（screwin cartridge proportional valve），另一类是滑阀式比例阀（spool proportional valve）。螺旋插装式比例阀是螺纹将电磁比例插装件固定油路集成块上元件，螺旋插装阀具有应用灵活、节省管路和成本低廉等特点，近年来工程机械上应用越来越广泛。常用螺旋插装式比例阀有二通、三通、四通和多通等形式，二通式比例阀主比例节流阀，它常它元件一起构成复合阀，对流量、压力进行控制；三通式比例阀主比例减压阀，也是移动式机械液压系统中应用较多比例阀，它主对液动操作多路阀先导油路进行操作。利用三通式比例减压阀可以代替传统手动减压式先导阀，它比手动先导阀具有更多灵活性和更高控制精度。可以制成如图1所示比例伺服控制手动多路阀，不同输入信号，减压阀使输出活塞具有不同压力或流量进而实现对多路阀阀芯位移进行比例控制。四通或多通螺旋插装式比例阀可以对工作装置实现单独控制。滑阀式比例阀又称分配阀，是移动式机械液压系统最基本元件之一，是能实现方向与流量调节复合阀。电液滑阀式比例多路阀是比较理想电液转换控制元件，它保留了手动多路阀基本功能，还增加了位置电反馈比例伺服操作和负载传感等先进控制手段。它是工程机械分配阀更新换代产品。出于制造成本考虑和工程机械控制精度要求不高特点，一般比例多路阀内不配置位移感应传感器，具有电子检测和纠错功能。，阀芯位移量容易受负载变化引起压力波动影响，操作过程中要靠视觉观察来保证作业完成。电控、遥控操作时更应注意外界干涉影响。近来，电子技术发展，人们越来越多采用内装差动变压器（ＬＤＶＴ）等位移传感器构成阀芯位置移动检测，实现阀芯位移闭环控制。这种由电磁比例阀、位置反馈传感器、驱动放大器和其它电子电路组成高度集成比例阀，具有一定校正功能，可以有效克服一般比例阀缺点，使控制精度到较大提高。 3 电液比例多路阀负载传感与压力补偿技术节约能量、降低油温和提高控制精度，同时也使同步动作几个执行元件运动时互不干扰，现较先进工程机械都采用了负载传感与压力补偿技术。负载传感与

电磁控制换向阀的工作原理

电磁控制换向阀的工作原理电气转化组件将电讯号转化为气动讯号，电气讯号输入控制了气动输出。最常用的电-气转换组件是电磁阀(Solenoid actuated valves) 。电磁阀既是电器控制部分和气动执行部分的接口，也是和气源系统的接口。电磁阀接受命令去释放，停止或改变压缩空气的流向，在电-气动控制中，电磁阀可以实现的功能有：气动执行组件动作的方向控制，ON/OFF开关量控制，OR/NOT/AND 逻辑控制。在电磁阀家族中，最重要的是电磁控制换向阀(Solenoid actuated directional control valves) 。电磁控制换向阀的工作原理在气动回路中，电磁控制换向阀的作用是控制气流通道的通、断或改变压缩空气的流动方向。主要工作原理是利用电磁线圈产生的电磁力的作用，推动阀芯切换，实现气流的换向。按电磁控制部分对换向阀推动方式的不同，可以分为直动式电磁阀和先导式电磁阀。直动式电磁阀直接利用电磁力推动阀芯换向，而先导式换向阀则利用电磁先导阀输出的先导气压推动阀芯换向。图4.2a表示3/2(三路二位)直动式电磁阀(常断型)结构的简单剖面图及工作原理。线圈通电时，静铁芯产生电磁力，阀芯受到电磁力作用向上移动，密封垫抬起，使1、2接通，2、3断开，阀处于进气状态，可以控制气缸动作。当断电时，阀芯靠弹簧力的作用恢复原状，即1、2断，2、3通，阀处于排气状态。

图4.2b表示5/2(五路二位)直动式电磁阀(常断型)结构的简单剖面图及工作原理。起始状态，1，2进气﹔4，5排气﹔线圈通电时，静铁芯产生电磁力，使先导阀动作，压缩空气通过气路进入阀先导活塞使活塞启动，在活塞中间，密封圆面打开通道，1，4进气，2，3排气﹔当断电时，先导阀在弹簧作用下复位，恢复到原来的状态。阀的功能：(Function) 电磁阀的菜单示它的电-气转换复杂性。阀的功能由两个数字表示：M和N，称为M路N位电磁阀，“N位”表示换向阀的切换位置，也表示阀的状态。阀的位置数目就是N的数值，如二位阀有两个位置选择亦即有两种状态，三位阀则有三个位置选择亦即有三种不同的状态。“M路”表示阀对外接口的通路，包括进气口，出气口和排气口，通路的数目便是M的数值，如二路阀，三路阀等。图4.1a例子中的阀为3/2直动式电磁阀，念作“三路二位阀” ，表示该阀有两个位，即“通”和“断” 两个状态，有三个气口，分别为1：进气口， 2：出气口，3：排气口。

电磁阀工作原理(图文并茂)

电磁阀工作原理纵观国内外电磁阀,到目前为止,从动作方式上可分为三大类即:直动式、反冲式、先导式,而从阀瓣结构与材料上得不同以及原理上得区别反冲式又可分为:膜片式反冲电磁阀、活塞式反冲电磁阀;先导式又可分为:先导式膜片电磁阀、先导式活塞电磁阀;从阀座及密封材料上分又可分为:软密封电磁阀、钢性密封电磁阀、半钢性密封电磁阀。一、直动式电磁阀原理:常闭型直动式电磁阀通电时,电磁线圈产生电磁吸力把阀芯提起,使关闭件离远开阀座密封副打开；断电时,电磁力消失,靠弹簧力把关闭元件压在阀座上阀门关闭。(常开型与此相反)?特点:在真空、负压、零压差时能正常工作，ＤN5 ０以下可任意安装，但电磁头体积较大。如我公司引进HEＲION公司技术生产得直动电磁阀可用于1、33×1０-4 Mpａ真空。?二、反冲型电磁阀?原理:它得原理就是一种直动与先导相结合,通电时,电磁阀先将辅阀打开,主阀下腔压力大于上腔压力而利用压差及电磁阀得同时作用把阀门开启；断电时,辅阀利用弹簧力或介质压力推动关闭件,向下移动便阀门关闭。特点:在零压差或高压时也能可靠工作,但功率及体积较大,要求竖直安装。?三、先导式电磁阀原理:通电时,电磁力驱动先导阀打开先导阀,主阀上腔压力迅速下降,在主阀上下腔内形成压差，依靠介质压力推动主阀关闭件上移，阀门开启；断电时,弹簧力把先导阀关闭，入口介质压力通过先导孔迅速进入主阀上腔在上腔内形成压差,从而使主阀关闭。特点:体积小,功率低,但介质压差范围受限,必须满足压差条件。?两位三通电磁阀通常与单作用气动执行机构配套使用,两位就是两个位置可控:开－关，三通就是有三个通道通气,一般情况下１个通道与气源连接,另外两个通道1个与执行机构得进气口连接,1个与执行机构排气口连接,具体得工作原理可以参照单作用气动执行机构得工作原理图。?两位五通电磁阀通常与双作用气动执行机构配套使用,两位就是两个位置可控:开-关,五通就是有五个通道通气,其中1个与气源连接,两个与双作用气缸得外部气室得进出气口连接,两个与内部气室得进出气口接连,具体得工作原理可参照双作用气动执行机构工作原理?在气路(或液路)上来说，两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源）、1个排气孔（一般安装一个消声器,如果不怕噪音得话也可以不装＿)。?两位五通电磁阀具有1个进气孔(接进气气源)、１个正动作出气孔与１个反动作出气孔（分别提供给目标设备得一正一反动作得气源)、1个正动作排气孔与１个反动作排气孔（安装消声器)。对于小型自动控制设备,气管一般选用8~１2mm得工业胶气管。在电气上来说，两位三通电磁阀一般为单电控(即单线圈)，两位五通电磁阀一般为双电控(即双线圈)。线圈电压等级一般采用ＤC2４V、AC220Ｖ等。两位三通电磁阀分为常闭型与常开型两种，常闭型指线圈没通电时气路就是断

电磁阀动作原理

电磁阀的工作原理【气动元件】利用电磁线圈通电时，静铁芯对动铁芯产生电磁吸力使阀切换以改变气流方向的阀，称为电磁控制方向阀，简称电磁阀。这种阀易于实现电、气联合控制，能实现远距离操作，故得到广泛应用。一、电磁阀的分类国内外电磁阀，到目前为止，从动作方式上可分为三大类即：直动式、反冲式、先导式。 1、直动式电磁阀：原理：常闭型通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把关闭件压在阀座上，阀门关闭。（常开型与此相反）特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm。 2、反冲型电磁阀原理：它的原理是一种直动和先导相结合，通电时，电磁阀先将辅阀打开，主阀下腔压力大于上腔压力而利用压差及电磁阀的同时作用把阀门开启；断电时，辅阀利用弹簧力或介质压力推动关闭件，向下移动便阀门关闭。特点：在零压差或高压时也能可靠工作。 3、先导式电磁阀：原理：通电时，电磁力把先导孔打开，上腔室压力迅速下降，在关闭件周围形成上低下高的压差，流体压力推动关闭件向上移动，阀门打开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动关闭件向下移动，关闭阀门。

特点：体积小，功率低，流体压力范围上限较高，可任意安装(需定制)但必须满足流体压差条件一、电磁阀的工作原理阀芯的工作位置有几个，该电磁阀就叫几位电磁阀：阀体上的接口，也就是电磁阀的通路数，有几个通路口，该电磁阀就叫几通电磁阀。即两位是指有两个工作位置可切换，三通是有三个通道通气。比如：二位二通电磁阀是一进一出（二个通道、最普通常见）；1个通道与气源连接，另外一个通道与执行机构的进气口连接。二位三通电磁阀控制气体是一进一出一排气（工作位置有二个）；1个通道与气源连接，另外两个通道1个与执行机构的进气口连接，1个与执行机构排气口连接。二位五通电磁阀控制气体是一进二出一排气（工作位置也是二个）；1个进气孔(接进气气源)、1个正动作出气孔和1个*作出气孔(分别提供给目标设备的一正一*作的气源)、1个正动作排气孔和1个*作排气孔(安装*)。三位五通电磁阀控制气体是一进二出一排气（但工作位置有三个）；1个进气孔(接进气气源)、1个正动作出气孔和1个*作出气孔(分别提供给目标设备的一正一*作的气源)、1个正动作排气孔和1个*作排气孔(安装*)。 1．两位三通单电控电磁阀动作原理
