层绞式通信用室外光缆纤芯编号与色谱对应关系

BELLCORE的国标纤芯顺序为:

兰、桔、绿、棕、灰、白、红、黑、黄、紫、粉红,青绿;

松套管序同上.

色标要符合孟塞尔色标,这也是全球最全面执行的色标排列.

国标全色谱:蓝、橙、绿、棕、白、红、黑、黄、紫、粉红、水绿。

国标色谱W:蓝、橙、绿、棕、本色(自然色)、红、黑、黄、紫、粉红、水绿。国标色谱A:蓝、橙、绿、棕、白、红、黑、黄、紫、粉红、本色。

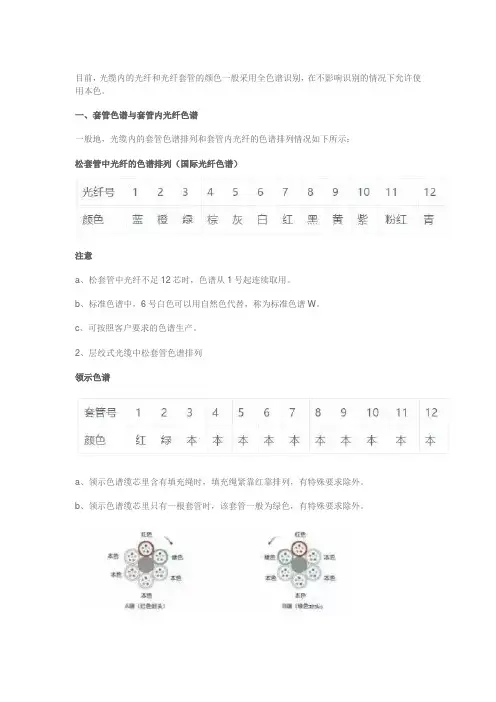

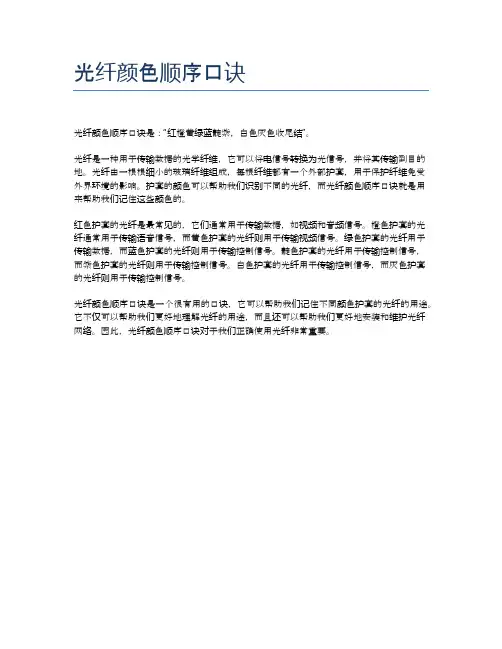

光纤、光缆色谱排列

l 松套管中光纤的色谱排列(国际光纤色谱)

l 层绞式光缆中松套管色谱排列

领示色谱

全色谱

光缆线序色谱排列光纤色谱

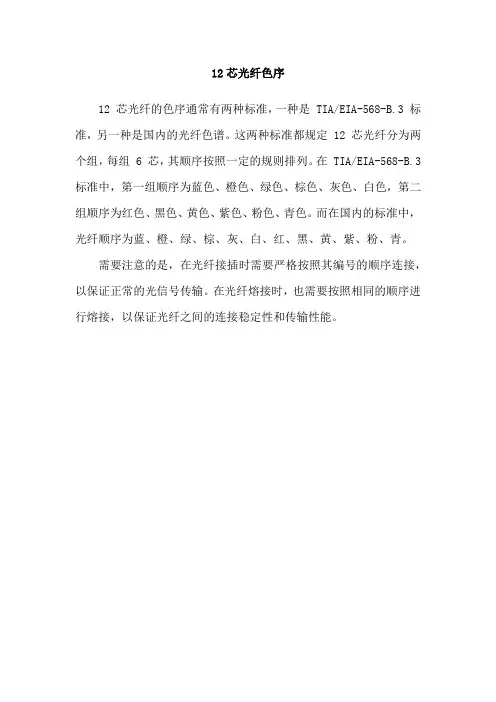

光缆线序色谱排列光纤色谱1# -12#一般是蓝、桔、绿、棕、灰、白、红、黑、黄、紫、粉红、浅绿。

如果光缆小于12D,用一根束管就可装下,也叫中心束管式;

如果光缆需要光纤大于12D,就必须用到二根以上的束管,起始束管一般为红色,其次是绿色,接下来按顺序是白1、白2、白3...,如果是144D就用12根束管,每根束管12D,这种光缆由于是多根束管绞在一起做成的,也叫层绞式光缆。

当然有的厂家还用带状光纤,12根光纤并成一排作为一组,色谱排列一样。

图解常见光纤尾纤

图解常见尾纤型号 光纤这东西有时候挺烦人的,总结了常用的几种光纤接头。1. 上面这个图是LC到LC的,LC就是路由器常用的SFP,mini GBIC所插的线头。

2. FC转SC,FC一端插光纤步线架,SC一端就是catalyst也好,其他也好上面的GBIC所插线缆。

3. ST到FC,对于10Base-F连接来说,连接器通常是ST类型,另一端FC连的是光纤步线架。

Sc到Sc两头都是GBIC的

SC到LC,一头GBIC,另一头MINI-GBIC

各种光纤接口类型介绍 ! 各种光纤接口类型介绍 光纤接头 FC 圆型带螺纹(配线架上用的最多) ST 卡接式圆型 SC 卡接式方型(路由器交换机上用的最多) PC 微球面研磨抛光 APC 呈8度角并做微球面研磨抛光 MT-RJ 方型,一头双纤收发一体( 华为8850上有用) 光纤模块:一般都支持热插拔, GBIC Giga Bitrate Interface Converter, 使用的光纤接口多为SC或ST型 SFP 小型封装GBIC,使用的光纤为LC型 使用的光纤: 单模: L ,波长1310 单模长距LH 波长1310,1550 多模:SM 波长850 SX/LH表示可以使用单模或多模光纤 -------------------------------------------------------------------------------- 在表示尾纤接头的标注中,我们常能见到“FC/PC”,“SC/PC”等,其含义如下 “/”前面部分表示尾纤的连接器型号 “SC”接头是标准方型接头,采用工程塑料,具有耐高温,不容易氧化优点。传输设备侧光接口一般用SC接头 “LC”接头与SC接头形状相似,较SC接头小一些。 “FC”接头是金属接头,一般在ODF侧采用,金属接头的可插拔次数比塑料要多。 在表示尾纤接头的标注中,我们常能见到“FC/PC”,“SC/PC”等,其含义如下 “/”前面部分表示尾纤的连接器型号 “SC”接头是标准方型接头,采用工程塑料,具有耐高温,不容易氧化优点。传输设备侧光接口一般用SC接头“LC”接头与SC接头形状相似,较SC接头小一些。 “FC”接头是金属接头,一般在ODF侧采用,金属接头的可插拔次数比塑料要 连接器的品种信号较多,除了上面介绍的三种外,还有MTRJ、ST、MU等. “/”后面表明光纤接头截面工艺,即研磨方式。 “PC”在电信运营商的设备中应用得最为广泛,其接头截面是平的。 “SC”表示尾纤接头型号为SC接头,业界传输设备侧光接口一般用用SC接头,SC接头是工程塑料的,具有耐高温,不容易氧化优点; ODF侧光接口一般用FC接头,FC是金属接头,但ODF 不会有高温问题,同时金属接头的可插拔次数比塑料要多,维护ODF尾纤比光板尾纤要多。其它常见的接头型号为:ST、DIN 、FDDI。 “PC”表示光纤接头截面工艺,PC是最普遍的。在广电和早期的CATV中应用较多的是APC型号。尾纤头采用了带倾角的端面,斜度一般看不出来,可以改善电视信号的质量,主要原因是电视信号是模拟光调制,当接头耦合面是垂直的时候,反射光沿原路径返回。由于光纤折射率分布的不均匀会再度返回耦合面,此时虽然能量很小但由于模拟信号是无法彻底消除噪声的,所以相当于在原来的清晰信号上叠加了一个带时延的微弱信号。表现在画面上就是重影。尾纤头带倾角可使

考研光谱色谱习题

?光分析导论 ?原子发射光谱法AES (atomic emission spectroscopy) ?原子吸收光谱法AAS (atomic absorption spectroscopy) ?紫外可见光谱法UV-visible spectroscopy ?荧光分析法Fluorescence ?化学发光分析Chemiluminescence ?色谱法chromatography Chapter 1 光分析导论p199- 光学分析法:根据物质发射的电磁辐射或电磁辐射与物质相互作用而建立起来的一类分析化学方法。应用于定性、定量和结构分析。 ?电磁辐射的产生: 1. 光的二象性 2. 波尔理论:光波长不同,具有能量也不同波谱; 光子能量E=hν,转换成波长E= hc/λ 3.电磁波谱

◆电磁辐射与物质相互作用方式: 发射、吸收、反射、折射、散射、干涉、衍射、偏振等 ?光学分析法分类: 光谱法(原子光谱(线)、分子光谱(带))、非光谱法; 一、发射光谱法:定义(物质通过电致、热致或光致激发等激发过程获得能量,变为激发态原子或分子M*,当从激发态过渡到低能态或基态时产生发射光谱。) M* →? M + hv 参数:发射光谱的波长和强度 主要种类:γ射线光谱法;X射线荧光分析法;原子/分子荧光分析法;分子磷光分析法;原子发射光谱分析法;化学发光分析法二、吸收光谱法:定义(当物质“选择性”吸收相应的电磁辐射能(满足△E = hv),将产生吸收光谱(暗线/带)。) M + hv →? M*

主要种类: Mōssbauer(γ射线区)谱法;紫外-可见分光光度法;原子吸收光谱法;红外光谱法;核磁共振波谱法 三、Raman散射 光谱分析法仪器和应用 1.4.1 光谱仪或分光光度计 ?各类光谱仪的结构 光源:注意各种方法对应的光源(UV\FS\AAS\AES) 1.4.2 波长选择器单色仪 分光元件 ?棱镜、光栅、滤光片(性能指标) ?概念:色散作用、色散能力、色散率(角色散率dθ/dλ、线 色散率dl/dλ和倒线色散率)、分辨率R 一、棱镜 在UV区: n = A + B/λ2 + C/λ4 式中n为折射率,λ为波长,A、B、C为常数。

光纤排列顺序光纤颜色谱卡

光纤排列顺序光纤颜色 谱卡 Standardization of sany group #QS8QHH-HHGX8Q8-GNHHJ8-HHMHGN#

层绞式通信用室外光缆纤芯编号与色谱对应关系 BELLCORE的国标纤芯顺序为: 兰、桔、绿、棕、灰、白、红、黑、黄、紫、粉红,青绿; 松套管序同上. 色标要符合孟塞尔色标,这也是全球最全面执行的色标排列. 国标全色谱:蓝、橙、绿、棕、白、红、黑、黄、紫、粉红、水绿。 国标色谱W:蓝、橙、绿、棕、本色(自然色)、红、黑、黄、紫、粉红、水绿。 国标色谱A:蓝、橙、绿、棕、白、红、黑、黄、紫、粉红、本色。

光纤、光缆色谱排列 l 松套管中光纤的色谱排列(国际光纤色谱) l 层绞式光缆中松套管色谱排列 领示色谱 全色谱 光缆线序色谱排列光纤色谱 光缆线序色谱排列光纤色谱1# -12#一般是蓝、桔、绿、棕、灰、白、红、黑、黄、紫、粉红、浅绿。 如果光缆小于12D,用一根束管就可装下,也叫中心束管式; 如果光缆需要光纤大于12D,就必须用到二根以上的束管,起始束管一般为红色,其次是绿色,接下来按顺序是白1、白2、白3...,如果是144D就用12根束管,每根束管12D,这种光缆由于是多根束管绞在一起做成的,也叫层绞式光缆。

当然有的厂家还用带状光纤,12根光纤并成一排作为一组,色谱排列一样。 应该是红头绿尾,先内后外,先熔大芯数,后熔小芯数........ 目前国内的光纤束状光纤只能做到288芯,一般生产厂家的排列顺序是从能层 向外层数。再大芯数只能是带状的了 国标纤芯顺序为;兰、桔、绿、棕、灰、白、红、黑、黄、紫、海兰(粉)、 本;松套管序为:红起白止。 光纤号 1 2 3 4 5 6 7 8 9 10 11 12 颜色蓝桔绿棕灰白红黑黄紫粉红青绿
