一总则

本规范规定了电力通信用光缆运输和仓储、到货开盘检验、安装和施工、竣工和验收要求,是电力光缆线路工程施工质量检验、随工检验和竣工验收的依据。适用于本系统新建、扩建和改建的电力光缆线路工程。

各种光缆线路工程所用器材的规格、质量等均应符合本规范和设计文件要求,工程中不准使用未经鉴定合格的器材。

施工单位制定的施工操作规程应贯彻本规范的要求。

本规范适用于电力光缆通信线路,包括光纤复合架空地线(OPGW)、全介质自承式光缆(ADSS)和普通光缆。

本规范未包含的内容按设计文件办理。

二引用标准

下列标准所包含的条文,通过在本规范中引用而构成本规范的条文。本规范实施时,所示版本均为有效。所有标准都会被修订,使用本规范的各方应探讨使用下列标准最新版本的可能性。

GB/T12357 通信用多模光纤系列

GB/T 9771-2000(所有部分)通信用单模光纤系列

GB/T15972-1998(所有部分)光纤总规范(eqv IEC 60793-1-1995)

GB/T 7424.1-1998 光缆第1部分总规范(eqv IEC794-1-1-1996)

GB/T 7424.4-2003 光缆-第4部分:分规范光纤复合架空地线

GB/T 12507.1-2000 光纤光缆连结器第1部分:总规范

DL/T 832-2003 光纤复合架空地线DL/T 788-2001 全介质自承式光缆

DL/T 767-2003 全介质自承式光缆(ADSS)用预绞丝金具技术条件和试验方法

DL/T 766-2003 光纤复合架空地线(OPGW)用预绞丝金具技术条件和试验方法

YD 5102-2005 长途通信干线光缆传输系统线路工程设计规范

YD 5137-2005本地通信线路工程设计规范

YD 5138-2005本地通信线路工程验收规范

YD 5148-2007 架空光(电)缆通信杆路工程设计规范

YD/T 908-2000 光缆型号命名方法

YDJ 44-89 电信网光纤数字传输系统工程施工与验收暂行技术规定

JB/T 8137-1999 电线电缆交货盘

IEC 60794-4-1-1999 光缆第4-1部分:用于高压架空电力线的光缆IEC 60794-4:2003 光缆第4部分:分规范-沿电力线架设的光缆

IEEE Std 1138-1994 用于公用电力线路的光纤复合架空地线IEEE标准

三定义

3.1 光纤复合架空地线(OPGW-optical fiber composite overhead ground wire) 具有普通架空地线和光纤通信能力双重功能的复合线缆。

3.2 相线复合光缆(OPPC-Opticalphase Conductor):

将光纤单元复合在架空相线中的光缆,具有电力架空相线和光通信双重功能。

3.3 全介质自承式光缆(ADSS- All dielectric self-supporting optical fiber cable)自身包含必要的支撑系统可在电力杆塔合适位置上加挂的介质光缆。

3.4 普通光缆

用于常规埋地、管道或架空的光缆。

3.5 光单元

由光纤与其金属和/或非金属保护材料构成的光缆部件。

3.6 额定拉断力(RTS -Rated Tensile Strength)

光缆厂商提供的最小破断强度的保证值(任何组件的断裂即为光缆断裂)。ADSS和OPGW结构的计算拉断负荷。

3.7 最大允许张力(MAT -Maximum Allowable Tension)

ADSS和OPGW在预期最恶劣运行条件下的最大张力,一般推荐为40%RTS。四光缆的出厂检验

在光缆交货前,应进行出厂检验,附有制造厂的产品质量合格证。厂方应提交产品的出厂检验纪录,必要时,可要求厂家提供其他有关试验数据,并根

据约定进行光缆与金具的适配性检验并签署验收报告。

五光缆材料的运输和仓储

5.1 光缆的包装和盘具要求

5.1.1 光缆产品应盘装出厂,小尺寸的软光缆或设备内光缆可成圈出厂。每盘(圈)光缆只能是一个制装长度,除非另有约定。

5.1.2 光缆应紧密整齐地绕在包装盘上,每盘实际长度应根据经确认的配盘表规定的长度,不充许负公差。光缆的外端应当牢固地固定在缆盘内,两端应密闭并具有表示端别的颜色标志。通常,始端A为红色,末端B为绿色。其内端在不损坏缆盘的情况下应能很容易的移出不少于3m的长度,供性能测试用。

5.1.3 缆盘的筒体直径、最外层与侧板边缘的距离参见表1。

5.1.4 光缆缆盘标识要求:

a)制造厂名称和产品商标;

b)光缆标记;

c)长度;

d)毛重(kg);

e)制造年、月;

f)表示缆盘正确旋转方向的箭头;

g)保证贮运安全的其它标记。

h)光缆本体上标注醒目的“电力光缆”的字样标记。

5.1.5 OPGW光缆上应附有合格书并标明:

a)盘号;

b)产品标记;

c)每根光纤的光衰减实测值。

5.1.6 缆盘的尺寸和承重应符合要求。

表1 缆盘的筒体直径、最外层与侧板边缘的距离

5.2 光缆附件的包装

a)符合要求的纸箱、木箱、铁箱包装。

b)每组预绞丝应备有标签,注有生产单位、生产日期、型号、适用缆径等。

c)包装箱外应注明“防潮勿压”字样并避免弯曲变形。

5.3 光缆的运输和仓储

a)缆盘必须竖直放置,不允许平放和堆放,并要有防移动的措施;

b)光缆盘滚动应按标明的指示标志进行,但不得作长距离滚动;

c)光缆装卸应轻吊轻放,禁止将缆盘直接从运输机械上滚下或拖下;

d)在运输过程中要用适当的吊车或叉车,吊装时要用合适的缆绳从缆盘轴孔中穿过;用叉车时,不允许与外层的光缆相碰;

e)光缆应避免遭受挤压、冲撞和其他任何机械损伤,防止受潮和长时间暴晒;

f)若使用全木盘,在运输转移过程中和过程后,必须检查紧固钉是否需要重新整固。

g)储运温度应在常温下,避免出现极端温度时的储运。

六光缆的到货检查和验收

工程所用光缆器材必须有产品质量检验合格证,应核对厂方提交的产品测试记录所列项目与指标,是否符合相关标准、设计要求或订货合同规定。开工前,应对现场光缆、器材的规格、程式进行数量清点和外观检查,对光缆、连接器等应进行光学特性、电特性的测试。

6.1 到货检查

6.1.1 产品资料核对

a)核对光缆的规格、长度、工程名称等,并与光缆施工设计图对照。检查出厂测试记录、合格证。对照技术文件审查光纤的类别、几何尺寸、光学性能和光缆的机械性能、电气性能等指标。

b)审查配套金具合格证和出厂检验记录,核对金具数量和型号规格是否与施工设计要求相符合。

6.1.2 产品外观检查

a)缆盘包装是否损坏,护垫、缆盘以与缆盘上最外层的光缆外皮有无损伤,光缆端头封装是否良好,对于包装严重损坏或光缆外皮有损伤的,应详细记录,在光缆指标测试时作重点检验。

b)缆盘的中心通孔边缘,确认是否由于运输不当导致缆盘中心通孔受损以与通孔内是否存在障碍物。

c)金具外观上是否有在运输中遭到损坏以至于使金具强度降低。

d) 标志应清晰,并与护套粘附牢固,经过擦拭试验后仍可辨认。

对于包装损坏严重或光缆外皮有损伤的,应在光缆开盘测试时作重点检验。

6.2 光缆开盘检验

6.2.1 结构与完整性检查检查内容见表2。

表2 结构与完整性检查

6.2.2 开盘测试

光缆现场检验应测试光纤衰减常数和光纤长度。

测试仪表应经过计量部门校验并取得合格证,测试方法按IEC、ITU-T、国标等规定。

光纤衰减偏差要求见表3。

长度偏差宜为0~+100m的正偏差。

光缆护层对地绝缘电阻应符合相关标准。

测试完毕后光缆端头应重新密封并恢复包装。

光缆开盘测试项目与格式见附录1。

开盘测试后出具相应的开盘测试报告。

表3 损耗测量精度要求

6.3 其他器材的检验

光纤连接器应具有良好的重复性和互换性,带尾纤的连接器尾纤长度要符

合设计要求,外皮无损伤,连接损耗和尾纤各项参数符合合同规定或设计要求;

各种粘接材料、粘接剂、堵塞剂应检查其使用有效期,凡超过有效期的一律不得在工程中使用;

管道光缆所用塑料子管的材质、规格、盘长均应符合设计要求。

七线路复测和光缆选择

7.1 路径和光缆选择

符合国家有关规定,综合考虑运行安全、经济合理、符合电网规划和电力通信规划要求等因素。

明确线路起止点与中途必经点的位置。

光缆类型和路线遵循如下原则:

1)线路起止点间距离最短;

2)附挂电力线路的光缆路径按220kV、110kV、35kV、10kV电压等级顺序优先选择较高电压等级线路;

3)220kV 、110kV电压等级线路附挂光缆应选用OPGW、ADSS,优先选择OPGW;35kV电压等级线路附挂光缆应选择ADSS。10kV电压等级线路附挂光缆可优先采用ADSS光缆或普通非金属光缆。

4)特殊情况需要独立立杆的路径应尽可能短并满足安全高度和稳定性等要求。

5)ADSS光缆外护套的选择

根据光缆能使用的电场范围,外护套可以分为两个级别:

A级:A级外护套宜采用黑色聚乙烯护套料,光缆敷设区空间电位不大

于12kV;

B级:B级外护套应采用耐电痕黑色聚烯烃护套料,光缆敷设区空间电位大于12kV。

6)普通架空光缆、特种光缆的引下光缆等在跨越障碍物时,最小净距应符合附录3规定。

7.2 路由复测

应以批准实施的施工图设计为依据,由设计和施工单位共同核对光缆路由走向、敷设位置和接续点是否安全可靠。必须对施工图进行修改时,属小范围的修改由施工单位提出具体意见经建设管理单位同意确定;属较大范围的变动(如改变敷设方式、改变路由等),应做实地勘察,做出比较方案并经设计单位同意后报该项目批准单位批准后实施。

复测后应将经复测核实的施工图,障碍物位置与各种安装器具的位置,光缆接头点地形、交通等条件的资料,包括照片等资料整理作为最后实施设计依据和维护资料档案。

八光缆配盘

光缆配盘应根据复测路由计算出光缆敷设总长度以与全程光传输质量要求,选配单盘光缆。光缆敷设应尽量减少中间接头。

九光缆敷设

9.1敷设原则

新建电力线架设和光缆施工应统筹开展。

光缆敷设时,在选择敷设方式、制作安全组织措施、作业计划与劳动力安

排等方面要妥善仔细,有应急应变措施。

布放光缆,要严密组织,专人指挥,要有良好的联络工具,布放完毕,应检测光纤是否良好,光缆端头应做密封防潮处理。

在电力杆路上附挂通信光缆必须经过设计院的校核,以便确定其杆塔是否适宜附挂该光缆,尤其是多路新架光缆必须充分考虑光缆的安装方法和施工方法,确保不对原有光缆和运行的电力线路和杆塔产生危害。

无铠装光缆的弯曲半径应不小于光缆外径的15倍,施工过程中应不小于20倍;金属护套光缆施工过程中应不小于30倍。

布放光缆的牵引力应不超过光缆允许张力的80%,瞬间最大牵引力不得超过光缆允许张力的100%,主要牵引力应加在光缆加强件上。

布放光缆时,光缆必须由缆盘上方放出并保持松弛弧形,光缆布放过程中应无扭转,严禁打小圈、浪涌等现象发生。为防止在牵引过程中扭转损伤光缆,牵引端头和牵引索之间应加入转环。

牵引敷设时,速度保持均匀,一般控制在10m/min左右,且牵引长度不宜过长,若光缆过长,可分几次牵引。

架挂光缆离地高度与其他建筑物或设施的间距应符合附录3的规定。与输电线路同杆平行时,要考虑场强的影响,选择合适的光缆类型与敷设距离。(规定目前没有规定,需要确定?)

余缆架和沿线光缆必须挂牌,要求严格采用企业VI标识,以便区分和维护管理。

悬挂在电力杆路上的普通光缆以与电力专用光缆的余缆架是标注光缆使用性质的载体之一。为了便于维护管理,必须对光缆管理单位给予明确标识,凡没有明确标注设备管理单位的缆线应作为无主无用废缆给予拆除,确保电力线

路的安全可靠运行,保证城市环境的整洁。

电力系统用余缆架必须通体统一用国网公司VI标识,其他经电业局审批同意在电力杆塔上附挂光缆的外单位必须严格在余缆架上用其企业VI标识通体给予明确。

光缆线路沿线应在每基电杆、铁塔之间悬挂带有企业VI标识的挂牌,挂牌大小按照(参照国网公司的标牌制作标准确定、包括字体大小、字型规定)标准制作。

相应的,进站进局和接续等部位的光缆也应严格按上述规定标注,标注挂牌间隔直线处不大于200m,每个转角和隐蔽之处都应有相应的标牌,直至通信机房配线架。

在光缆安装后,当不能立即接头时,光缆端头应做密封处理。

应根据配盘表,将光缆敷设安装在指定的区间。

9.2敷设准备

a)线路器材:光缆规格、长度、每盘光缆的出厂数据、质量保证书、接头盒、终端盒与常规线路器材。

b)器具准备:必要的施工器具如车辆、现场联络电话机,根据线路实际情况准备相应规格滑车,收线葫芦,光缆熔接机、光时域反射计(OTDR)、光源、光功率计、缆线开剥工具等。

c)安全培训:严格贯彻电力生产技术管理、电力安全与现场检修规程等,对施工操作人员进行有效技术和安全培训。

9.3 ADSS/OPGW光缆的敷设

9.3.1 光缆的展放

9.3.1.1光缆牵引

a)放线时必须保证光缆不与地面跨越架与其它容易损伤光缆的障碍物相磨,对容易造成光缆磨损的地方要采取切实有效的措施予以保护。

b)必须注意保护光缆,不得与铁塔、横担相摩擦,尤其是转向而又上扬的耐张塔和有上扬的直线塔。

c)在动态弯曲时,弯曲半径应不小于光缆的动态允许弯曲半径;在布放定位时应不小于光缆的静态允许弯曲半径。

d)应防止任何造成光缆永久性变形的碰撞,扭转与金钩。

9.3.1.2 余缆长度控制

由于光缆采用地面熔接,故光缆在两端耐张塔处均必须留有足够长的余线,余线长度不得小于耐张塔全高+15米。

9.3.2 紧线调弛度

9.3.2.1 紧线施工前的检查:光缆展放完后,应尽快安排紧线,紧线前护线人员应对紧线区段是否跳槽,是否有损伤,跨越是否可靠等内容重点予以检查。

9.3.2.2 紧线操作:紧线应在白天进行,且无大风、雾。

9.3.2.3 紧线后处理:

a)紧线完成后,应再次检查光缆尾端的封口是否完好,防止光纤裸露在外和OPGW绞线散股。

b)当不能与时将耐张塔两端余缆尾端熔接时,应将余缆盘成直径1.5米左右的圈并牢固地绑托在塔上,严禁将余缆挂在塔脚上。

c)光缆紧好并挂线后,各直线塔必须尽快划印并用绳子将光缆绑在滑车上,防止光缆在放线滑车内来回窜动而损坏,附件安装宜尽快进行。

d)特别注意,在任何情况下紧线张力不允许超过光缆的40% RTS。即

光缆的MAT。

9.3.3 附件安装

附件安装前,应对已架设的光缆进行临时接地,光缆金具上的各种螺栓与销钉的穿向应与其它地线金具的螺栓穿向一致。

9.3.3.1 悬垂线夹的安装

a)采用专用工具提升OPGW光缆,或用两个光缆紧线预绞丝码住光缆两头中间用链条葫芦对收,使码住的光缆之间松弛而脱离滑车。

b)在光缆画印后,收紧链条葫芦使光缆脱离滑车,为安装留出足够的空间;

c)拆除放线滑车;

d)将内层护线条的标记对准划印点,顺着护线条绕向由中心标记点向两端分别缠绕,护线条应一根一根缠绕,两端留25cm—30cm暂不缠绕,以便需要重新安装时拆出护线条,不得有交叉,且所有的线条间隔均匀。

e)内层护线条全部装上后,用双手同时拧动所有的线条至尾端,使其就位。所有线条尾端应对齐,偏差应不超过50mm,否则应重新安装。

f)安装橡胶套(衬垫):将两片橡胶衬垫从上下两个方向包裹光缆,胶套的中心标记与已安装好的内层护线条中心标记对齐,并用胶布临时固定。

g)安装外层悬护条,将第一根外层悬护条置于胶套上,使其颜色标识向外按照悬护条绕向将其缠绕在胶套和接地片上。缠绕长度应能以保证胶套稳定(端部可以留30cm暂不缠绕,以利变化)。以相等的间隔安装剩下的线条。不得重叠,交错和扭曲线条,注意,外层悬护条要顺着胶套的弧形外廓安装。对于双悬垂线夹而言,外层悬护条的中心应在两个胶套中间。

h)将悬垂线夹的夹板与悬吊金具连接并拧紧螺丝,松出链条葫芦,使

悬垂金具串受力。

i)安装接地线,接地线与光缆通过并沟线夹连接,或接地片连接,并沟线夹与地面垂直,接地线安装在光缆下方,就近与地线横担角铁相连。

9.3.3.2 耐张线夹的安装

a)在安装内绞丝前,将预绞丝耐张线夹组件穿过心型环并使之与光缆平行。预绞丝上有绞合色标,在光缆与该色标接触处作上标记,作为安装内绞丝的定位标记;

b)安装内绞丝:将内绞丝的绞合安装色标(离线条端部较远的色标)对准刚才在光缆上所做的标记,须内绞丝绕向从中间向两端同时缠绕,为易于重新安装,可将末端留下部分节距暂不缠绕。

c)装完第一组后,将第二组和第一组绞丝对齐,在光缆上将第二组绞丝绕4—6个节距,使末端绞丝松弛,把剩下的内绞丝依次比照缠好要保证内绞丝不交叉且间隔均匀。

d)内层绞丝全部装上后,用双手同时拧动所有的内绞丝至尾端,使其就位,所有的内绞丝尾端应对挤,偏差不超过50mm,否则重新安装。

e)安装外绞丝耐张线夹,将外绞丝的绞合色体与内绞丝的绞合安装色标对齐,从色标同时缠绕预绞丝的两条分支,两条分支之间的间隙要均匀,且必须使所有的线条都扣紧到位。

f)接地线的安装,一端接在接地片或用并线夹的槽中,另一端与塔杆连接。

9.3.3.3 不开断的耐张塔跳线安装

在光缆不开断的耐张塔,安装两端的耐张线夹后,应在两个耐张线夹之间的呈松弛状态的光缆上安装跳线夹具,跳线夹具与引下线夹具相

同。9.3.3.4 护线条和防振锤的安装

a)确定防振锤的安装位置并做好标记。

b)如果安装位置落在耐张/悬垂线夹预绞丝之外,则首先安装护线条。将护线条中心色标与安装位置对齐,可逐条地缠绕护线条,也可将护线条预绞成2-3根一组的子束后再缠绕到光缆上。防振锤护线条末端与金具护线条预绞丝末端的距离大于70mm。

c)松开线夹盖上的螺钉,让锤头较大的一端朝杆塔一侧,将防振锤的线夹部分夹持在第一个安装位置。

d)拧紧线夹盖上的螺钉。第一只防振锤安装完毕。

e)用同样的方法安装好其他防振锤。

9.3.3.5 防振鞭的安装

防振鞭应根据设计要求安装。多根可并联或串联安装。为了避免产生电弧,防振鞭与金具预绞丝末端应保持适当距离。10kv线路ADSS

9.3.3.6 接地线的安装

接地线主要用OPGW光缆工程。接地线有不同的长度,应根据设计文件安装。接地线的导电截面积应不小于OPGW的金属截面积。

a)塔上选择一个位置和尺寸都合适的最佳孔位,将接线端子固定在铁塔上,临时拧紧螺母(以便调整接地线夹,留待最后拧紧)。

b)将OPGW光缆和接地线另一端平行嵌入并沟线夹的双槽内,让接地线处于自然状态,不要过度弯曲或绷得太紧。放好弹垫,拧紧螺母。

c)拧紧所有螺母(以压平弹垫为宜)。

9.3.3.7 引下线夹具、引下线、接线盒与余缆的安装。引下夹具是用来将光缆引下线段,(由耐张线夹至接线盒)紧固在杆塔的塔材上。防止光缆被

风吹动碰撞塔材而受损伤。根据线路杆塔的种类不同,其塔型有角钢型和圆柱型,因此引下线夹的安装方式也分为角钢型结构和抱箍型结构。

a)引下线在安装过程中,光缆的弯曲半径不得小于600mm。

b)铁塔的引下线统一由脚钉角主材内侧引下;水泥杆的引下线夹由架设光缆侧引下,引下线夹具平均安装距离1.5~2m。

c)余缆架的安装,对于铁塔,余缆架安装在下横担下方第一个横隔面;对于水泥杆,安装高度为导线横担下方5~6m;对于龙门架,安装高度离地面

5m。

d)在光缆接头的杆塔上,对接后多余的光缆按1m的直径盘在余缆架上。

9.3.3.8 绞丝安装的注意事项

在光缆线路金具中有各种内绞丝(结构加固条)和外绞丝(外层悬护条或预绞丝型耐张线夹)。改变任何线条的数量、长度、螺旋方向与错用不同型号的绞丝都会影响光缆的正常运行甚至损坏光缆,因此在发放材料与安装前必须仔细核对图纸。

9.3.3.9 ADSS光缆的挂点

a)应详细核算铁塔附近空间电位与场强,对于多回路、转角塔、高电压等级、引下光缆等复杂工况,要仔细核算分析,结合光缆护套材料,确定合理的挂点位置。

b)应严格按设计给定的挂点位置进行安装,安装误差在任一方向上不得超过50mm 。

c)光缆在水平和垂直两个方向上的投影不能与导线和地线出现交叉,以避免在风偏和蠕动时光缆与导线、地线产生碰撞(鞭击)。

d)光缆不应与杆塔产生碰撞和摩擦。

e)ADSS光缆对地面与交叉跨越的最低高度应满足《架空光(电)缆通信杆路工程设计规范》(YD 5148-2007)和《国家电网公司电电力安全工作规程》(国家电网安监【2005】83号)的要求。在满足以上条件情况下,ADSS光缆的架设应使线路杆塔受力最小。

9.3.3.10 ADSS光缆与地面与交叉跨越物的最短距离

ADSS光缆与地面与交叉跨越物的最短距离要求见附录3.

9.3.3.11 ADSS光缆高空作业安全措施

a)凡在杆塔上安装金具、滑轮等坠落高度在2米以上的作业应视为高空作业,高空作业应遵照电业安全工作规程的有关规定执行。

b)参加高空作业的人员,应进行体格检查。患有不宜从事高空作业病症的人员不得参加高空作业。

c)高空作业必须使用合格的安全带(绳)。安全带(绳)必须拴在牢固的构件上,并不得低挂高用。

d)高空作业所使用的工具和材料应放在工具袋内或用绳索绑牢,上下传递物件严禁抛掷。

e)高空作业人员在转移作业位置时不得失去保护,手持的构件必须牢固。

9.3.3.12 ADSS光缆带电作业安全措施

a)在带电线路杆塔上工作人身与带电导线最小安全距离必须满足《国家电网公司电力安全工作规程》中有关线路带电作业最小安全距离的规定,如表4所示。遇特殊情况达不到该要求时,必须采取可靠的安全技术措施,经主管生产领导(总工程师)批准后可采用括号内数值。

b)带电作业应采取防感应电措施。具体方法既可在光缆施放端的张力机上接地,也可将光缆通过缆盘可靠接地。

c)带电作业应在良好的天气下进行。如遇雷、雨、雪、雾、风力大于五级时不得进行带电作业。在水田作业时风力不能大于四级。

d)带电作业应签发工作票。工作票签发人和工作负责人应具有带电作业实践经验。工作票签发人必须经局领导批准,工作负责人可经专业车间领导批准。

e)带电作业必须设专人监护。监护人应具有带电作业实践经验,并由供电局从事线路工作的人员担任。监护人不得直接操作。监护的范围不得超过一个作业点。复杂的或高杆塔上的作业应增设(塔上)监护人。

f)带电作业时应停用重合闸,并不得强送电。严禁约时停用或恢复重合闸。

g)在跨越输电线、通信线、铁路、公路等路段时,应搭设合格的越线架。越线架上应悬挂醒目的警告标志。重要的越线架应经验收后方可使用。

h)搭设或拆除越线线架应设安全监护人。

i)搭设跨越重要设施的越线架,应事先与被跨越设施的单位取得联系,必要时应请其派员监督检查。

表4 人身与带电体的安全距离

9.3.4 ADSS/OPGW施工注意事项

电力通信光缆工程施工规范

电力通信光缆工程施工规范

目录 1 总则 (1) 2 引用标准 (1) 3 定义 (2) 4 光缆的出厂检验 (2) 5 光缆材料的运输和仓储 (3) 6 光缆的到货检查和验收 (4) 7 线路复测 (6) 8 光缆配盘 (6) 9 光缆敷设 (6) 10 光缆接续 (19) 11 光缆成端 (21) 12 竣工验收 (21) 附录1 光缆开盘测试报告 (26) 附录2 直埋光缆底宽和顶宽及埋深要求 (28) 附录3 架空光缆的净距、挂勾程式和敷设工艺 (29) 附录4 光纤接头、光纤编号及光纤色谱表 (33) 附录5 光缆全程损耗测试记录 (35)

电力通信光缆工程施工规范 一总则 本规范规定了电力通信用光缆运输和仓储、到货开盘检验、安装和施工、竣工和验收要求,是电力光缆线路工程施工质量检验、随工检验和竣工验收的依据。适用于本系统新建、扩建和改建的电力光缆线路工程。 各种光缆线路工程所用器材的规格、质量等均应符合本规范和设计文件要求,工程中不准使用未经鉴定合格的器材。 施工单位制定的施工操作规程应贯彻本规范的要求。 本规范适用于电力光缆通信线路,包括光纤复合架空地线(OPGW)、全介质自承式光缆(ADSS)和普通光缆。 本规范未包含的内容按设计文件办理。 二引用标准 下列标准所包含的条文,通过在本规范中引用而构成本规范的条文。本规范实施时,所示版本均为有效。所有标准都会被修订,使用本规范的各方应探讨使用下列标准最新版本的可能性。 GB/T12357 通信用多模光纤系列 GB/T 9771-2000(所有部分)通信用单模光纤系列 GB/T15972-1998(所有部分)光纤总规范(eqv IEC 60793-1-1995) GB/T 7424.1-1998 光缆第1部分总规范(eqv IEC794-1-1-1996) GB/T 7424.4-2003 光缆-第4部分:分规范光纤复合架空地线 GB/T 12507.1-2000 光纤光缆连结器第1部分:总规范 DL/T 832-2003 光纤复合架空地线 DL/T 788-2001 全介质自承式光缆 DL/T 767-2003 全介质自承式光缆(ADSS)用预绞丝金具技术条件和试验方法 DL/T 766-2003 光纤复合架空地线(OPGW)用预绞丝金具技术条件和试验方法 YD 5102-2005 长途通信干线光缆传输系统线路工程设计规范 YD 5137-2005本地通信线路工程设计规范 YD 5138-2005本地通信线路工程验收规范 YD 5148-2007 架空光(电)缆通信杆路工程设计规范 YD/T 908-2000 光缆型号命名方法 YDJ 44-89 电信网光纤数字传输系统工程施工及验收暂行技术规定

通信光缆施工规范

近年来通信光缆施工及维护技术得到了广泛的提高,特点鲜明,通信光缆施工产业发展前景看好,同时业内也有很多值得思考的问题有待解决,以下为通信光缆施工规范详细说明: 一、通信光缆施工规范架空光缆敷设要求 1)架空光缆在平地敷设光缆时,使用挂钩吊挂,山地或陡坡敷设光缆,使用绑扎方式敷设光缆。光缆接头应选择易于维护的直线杆位置,预留光缆用预留支架固定在电杆上。 2)架空杆路的光缆每隔3-5档杆要求作u型伸缩弯,大约每1公里预留15米。 3)引上架空(墙壁)光缆用镀锌钢管保护,管口用防火泥堵塞。 4)架空光缆每隔4档杆左右及跨路、跨河、跨桥等特殊地段应悬挂的光缆警示标志牌。 5)空吊线与电力线交叉处应增加三叉保护管保护,每端伸长不得小于1米。 6)近公路边的电杆拉线应套包发光棒,长度为2米。 7)为防止吊线感应电流伤人,每处电杆拉线要求与吊线电气连接,各拉线位应安装拉线式地线,要求吊线直接用衬环接续,在终端直接接地。 二、通信光缆施工规范管道光缆敷设要求 1)光缆敷设前管孔内穿放子孔,光缆选1孔同色子管始终穿放,空余所有子管管口应加塞子保护。 2)按人工敷设方式考虑,为了减少光缆接头损耗,管道光缆应采用整盘敷设, 3)为了减少布放时的牵引力,整盘光缆应由中间分别向两边布放,并在每个人孔安排人员作中间辅助牵引。 4)光缆穿放的孔位应符合设计图纸要求,敷设管道光缆之前必须清刷管孔。子孔在人手孔中的余长应露出管孔15cm左右。 5)手孔内子管与塑料纺织网管接口用pvc胶带缠扎,以避免泥沙渗入。 6)光缆在人(手)孔内安装,如果手孔内有托板,光缆在托板上固定,如果没有托板则将光缆固定在膨胀螺栓,膨胀螺栓要求钩口向下。 7)光缆出管孔15cm以内不应作弯曲处理。 8)每个手孔内及机房光缆和odf架上均采用塑料标志牌以示区别。

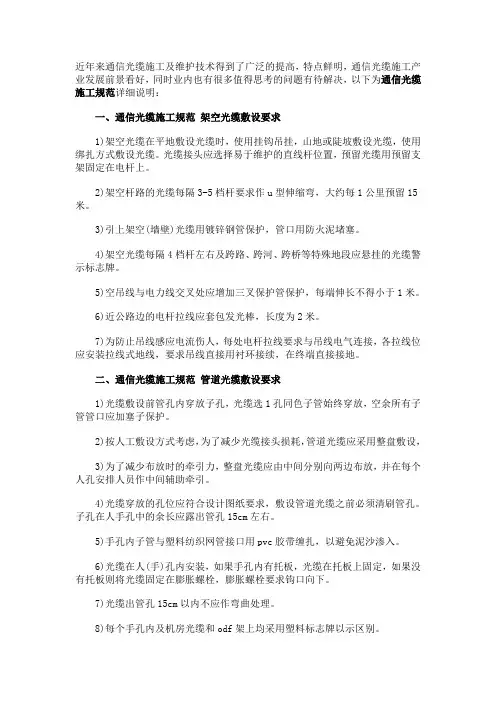

通信光缆施工规范具体要求

通信光缆施工规范具体要求 一、通信光缆施工规范 1、架空光缆敷设要求 1)架空光缆在平地敷设光缆时,使用挂钩吊挂,山地或陡坡敷设光缆,使用绑扎方式敷设光缆。光缆接头应选择易于维护的直线杆位置,预留光缆用预留支架固定在电杆上。 2)架空杆路的光缆每隔3-5档杆要求作u型伸缩弯,大约每1公里预留15米。 3)引上架空(墙壁)光缆用镀锌钢管保护,管口用防火泥堵塞。 4)架空光缆每隔4档杆左右及跨路、跨河、跨桥等特殊地段应悬挂的光缆警示标志牌。 5)空吊线与电力线交叉处应增加三叉保护管保护,每端伸长不得小于1米。 6)近公路边的电杆拉线应套包发光棒,长度为2米。 7)为防止吊线感应电流伤人,每处电杆拉线要求与吊线电气连接,各拉线位应安装拉线式地线,要求吊线直接用衬环接续,在终端直接接地。 2、管道光缆敷设要求 1)光缆敷设前管孔内穿放子孔,光缆选1孔同色子管始终穿放,空余所有子管管口应加塞子保护。 2)按人工敷设方式考虑,为了减少光缆接头损耗,管道光缆应采用整盘敷设。 3)为了减少布放时的牵引力,整盘光缆应由中间分别向两边布放,并在每个人孔安排人员作中间辅助牵引。 4)光缆穿放的孔位应符合设计图纸要求,敷设管道光缆之前必须清刷管孔。子孔在人手孔中的余长应露出管孔15cm左右。 5)手孔内子管与塑料纺织网管接口用PVC胶带缠扎,以避免泥沙渗入。

6)光缆在人(手)孔内安装,如果手孔内有托板,光缆在托板上固定,如果没有托板则将光缆固定在膨胀螺栓,膨胀螺栓要求钩口向下。 7)光缆出管孔15cm以内不应作弯曲处理。 8)每个手孔内及机房光缆和ODF架上均采用标志牌以示区别。

浅谈电力通信光缆线路设计施工要点

浅谈电力通信光缆线路设计施工要点 摘要光纤通信因其具有的损耗低、传输频带宽、容量大、抗电磁干扰等优点,备受业内人士青睐,发展非常迅速。本文对电力通信光缆进行了概述,分析了电力通信线路的发展与现状,重点对电力通信光缆线路设计施工的要点进行了分析和探讨。 关键词电力通信;光缆线路;设计;施工 1 概述 设计是施工的前提,施工是对设计的实施,所以二者之间有着十分紧密的关联。因而为了确保电力通信光缆线路安全高效的运行,必须在设计和施工方面下功夫,尽可能地确保电力通信光缆的安全性和高效性,从而更好地促进电力行业的发展。 2 电力通信光缆线路设计要点 2.1 电力通信光缆线路设计要点 通过上表和实际应用情况来看,虽然电缆之间大同小异,但是也有着一定的区别,且就电力通信工程的实践来看,由于ADSS光缆的应用范围最广,这主要是因为其可以与现有的高压输电杆塔进行同步搭设,不仅便于操作,而且還能节省工程进度和成本[1],所以本文将其作为设计对象,以下就其设计要点进行简要的分析。 (1)线路路径勘察设计技术要点 在电力通信光缆线路设计中,首先需要对其线路路径进行科学的勘察。在勘察工作中,主要是对电力通信光缆线路的走向进行设计,所以必须在确保通信质量的原则下,尽可能地选择具有便于到达且易于维护的线路,同时还要尽可能地少走弯路,以稳定、坚固的地区作为首选,比如主干道的两边。但是一般不再地基稳定性较差的区域实施。 (2)光缆型号的设计技术要点 虽然确定了以ADSS光缆对电力通信光缆线路进行设计,但是由于ADSS 光缆的类型较多,所以在确定其类型时,还需要紧密结合实际需要强化对其的设计。因为光缆需要与现有的高压杆塔上同步搭设,所以必须对杆塔自身的承重和线路的分布等进行科学合理的明确,尤其应结合工程所在地的气象条件,以及线路的断面与特殊的跨越点等方面,对电力通信光缆线路的每个节段之间的跨距进行确定,并结合其挂点之间的落差以及最大的承受力与最大的风速等方面的因素,再根据具体的跨距条件和张拉应力及弧垂等方面的关系,针对性地对其型号

光缆工程验收管理办法 (1)

北京电力公司ADSS、OPGW光缆工程验收管理办法 1、总则 1.1光缆网络已经成为支撑电网安全稳定运行的必不可少的部分,为了便于工程竣工 验收及正式移交生产,特制订本办法。 1.2光缆工程的验收是确保生产顺利运行的重要环节,必须按照标准认真严格进行。 2、工程竣工验收范围 2.1凡是新建、扩建、改建、改造的通信工程都应按照本办法组织竣工验收。 2.2凡是通信设备搬迁、换装、大修、通信线路及电、光缆割接等工程项目,也应参照本 办法组织竣工验收。 3、工程验收: 竣工验收工作一般由工程组织单位(或工程组织单位书面委托相关单位)组织进行,运行、施工、设计、监理等相关部门参加。 3.2竣工验收前,施工单位应准备好竣工报告;竣工图纸;验收记录单;竣工测试报告; 设计、施工变动证明文件等相关资料及测试仪表、测试光纤等工具仪表。 3.3随工验收 3.3.1随工验收是对工程隐蔽部分边施工,边验收。 3.3.2应进行随工验收的部分,工程组织单位应及时组织随工验收工作。 3.3.3隐蔽工程关键部分必须进行拍照、绘图存档。

3.3.4随工验收应做好详细记录,由参与验收各方签字,做为竣工验收资料的一部分。 3.3.5竣工验收时一般不再对随工验收部分进行检查。 3.4通信光缆工程,应在发电前至少5个工作日前,组织工程竣工初验工作,以免影响一 次工程发电。竣工验收工作必须严格按照验收标准、设计相关文件执行。验收中发现的问题应做好记录。 3.5初验中发现的问题应由工程组织单位督促施工单位整改,整改完毕后由工程组织单位 组织复验。复验合格后,由运行部门在验收记录单上签字确认,复验不合格不允许投入运行。 3.6验收中发现的质量问题,施工单位未及时进行整改的,运行单位不予验收,相关问题 由运行单位书面报告给施工组织单位。线路未按要求整改不应投入运行。 4、相关图纸资料及仪表工具材料的移交 4.1相关图纸资料由施工单位进行整理、组卷后,交由工程组织单位移交运行单位,原则上 不少于3份。 4.2资料移交工作应在验收合格后30日内完成,移交资料应包括:移交资料清册;订货技 术协议;产品合格证;竣工图纸;设计变更;施工记录;监理报告;光纤全程测试记录; 基础资源租用;占用协议原件(复印件);随、竣工验收记录;隐蔽工程签证等施工过程中发生的相关协议,以及以上资料的电子版光盘。 4.3设计中规定配置的仪表工具及备品备件、材料应移交运行单位,移交工作应在验收合格 后5工作日内完成。移交仪表工具及备品备件、材料时应同时提供相关配置清单、使用说明书、产品合格证等资料。

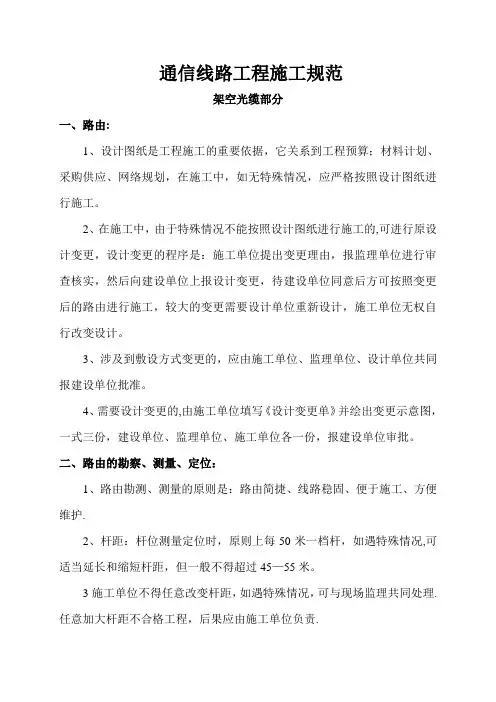

(完整版)通信光缆线路施工规范(2014年修订版)

光缆线路工程施工规范 一、电杆安装 1、为了确保架空光缆线路的安全、稳定、可靠,一般要求杆路离开水渠10m以外,离开县道、省道20m以外,离开国道、高速公路50m以外,当与其它通信杆路平行靠近时,一般应保持有10m的有效间距,与其它管线、直埋线路应保持3米的距离,一些特 路和铁路等可根据实际地形选用杆高,杆高选用必须符合架空光缆线路最低线条及跨越其它建筑物的最小垂直净距标准,架空线路与其他电力交叉跨越平行时的间隔距离的要求详见下表:

于17.5条)。当线路路由受地形或其它障碍物的原因杆档距离在120米以上,按长杆 档考虑装置辅助吊线,应选用9米以上的电杆;当杆挡距离小于120米以下时,应考 虑选用8米以上的电杆; 4、角杆应在线路转角点内移10-15cm,因地形限制装设撑杆的角杆可不内移,吊线收紧后,角杆应向拉线方向倾斜半个杆梢左右;终端杆竖立后应向拉线侧倾斜10-20cm; 5、直线杆路的电杆位置应在线路路由中心线上,电杆中心线在路由中心线的左右偏差应不大5cm,电杆本身应上下垂直,不允许有眉毛或“∽”弯; 6、电杆埋深必须符合下表要求: 9、电杆杆号必须面朝公路,并按照光缆线路A端到B端的方向递增编号,字体为白底黑色宋体,最下面字体距地面2.5米。具体要求及杆号模板如下:

5cm 2005 5cm 10cm O 5cm 10cm 五 5cm 10cm 八 5cm 10cm 九 二、拉线安装 1、角杆拉线抱箍应装在吊线上面间距为10cm;终端拉线与吊线共用一个抱箍,距杆梢50cm,特殊情况下不能小于25cm。 2、杆上需装设两条吊线时,终端杆两个拉线抱箍间距为40cm; 3、双方拉线抱箍应装在吊线下面10cm;四方拉线顺拉抱箍应装在吊线下面10cm,

通信光缆线路施工规范(2014年修订版)

精心整理 光缆线路工程施工规范 一、电杆安装 1、为了确保架空光缆线路的安全、稳定、可靠,一般要求杆路离开水渠10m以外,离开县道、省道20m以外,离开国道、高速公路50m以外,当与其它通信杆路平行靠近时,一般应保持有10m 的有效间距,与其它管线、直埋线路应保持3米的距离,一些特殊地段可适当调整。电杆与其它

17.5条)。 当线路路由受地形或其它障碍物的原因杆档距离在120米以上,按长杆档考虑装置辅助吊线, 应选用9米以上的电杆;当杆挡距离小于120米以下时,应考虑选用8米以上的电杆; 4、角杆应在线路转角点内移10-15cm,因地形限制装设撑杆的角杆可不内移,吊线收紧后,角杆应向拉线方向倾斜半个杆梢左右;终端杆竖立后应向拉线侧倾斜10-20cm; 5、直线杆路的电杆位置应在线路路由中心线上,电杆中心线在路由中心线的左右偏差应不大5cm,电杆本身应上下垂直,不允许有眉毛或“∽”弯;

1、角杆拉线抱箍应装在吊线上面间距为10cm;终端拉线与吊线共用一个抱箍,距杆梢50cm,特殊情况下不能小于25cm。 2、杆上需装设两条吊线时,终端杆两个拉线抱箍间距为40cm; 3、双方拉线抱箍应装在吊线下面10cm;四方拉线顺拉抱箍应装在吊线下面10cm,侧拉线抱箍应装在四方拉顺拉线下面10cm; 4、拉线上把采用卡固法,使用三个U形卡子(即钢丝扣)各间距为100mm,再隔150mm采用3.0铁线另缠封尾5圈,具体做法详见下图: 9、地锚钢柄出土长度为300mm,允许偏差50mm,拉线地锚的实际出土点与规定出土点之 间的偏移不大于50mm,地锚的出土斜槽应与拉线上把成直线; 10、拉线地锚应按要求埋设端正,不得偏斜,地锚的拉线盘应与拉线垂直,出土点与地面倾斜呈45度。拉线地锚安装详见下图:

传输线路施工难点、重点汇编

2.2.7.1传输线路施工重点 1)特殊地段施工: ●注意与当地群众做好协调工作,重视施工队伍自身的形象。 ●附挂电力杆及交越电力线施工时请求电力公司配合操作,禁止在与电力线交叉线路上拖拉 钢绞线和光缆。 ●城区施工时,要即时与园林、城建等单位联系,尽快办理施工许可证避免影响施工工期。 2)路由复测: ●根据设计核定光缆路由走向及敷设位置。 ●核定和丈量线路长度。 ●为光缆配盘、布放和运输提供参考资料。 ●为修改、补充施工图提供参考意见。 3)做好光缆单盘检验与光缆配盘 ●按技术规范要求编制单盘检验记录表格。 ●单盘检验要求按屯放点编写自编盘号,测试时用OTDR测试光纤衰减和纤长,并应与出厂 随盘资料核对;测试数据要做好详细记录,出厂资料和单检记录应存档。 ●光缆配盘:根据复测路由和光缆到货的实际盘长,合理配盘,尽量做到整盘配放。 4)光缆的敷设: ●本工程的架空光缆,采用人工布放,光缆布放中应避免尖锐石块,铁器或其它硬物擦伤,

并随时检查光缆外护层,如有损伤要及时修复。 ●光缆布放时,必须严密组织并有专人指挥,布放过程中应有良好的联络手段,禁止未经训 练的人员上岗和无联络工具的情况下作业。 ●配盘时,架空光缆接头位置的安排在电杆附近。避免安排在道路、河渠、水塘、沟坎等维 护不便或易受损伤的地方。 ●位于电杆两侧和吊线接头处两侧的光缆,要用铝芯塑料线与吊线绑扎,并用PVC软管保护 光缆。 ●新建杆路应按规范安装防雷装置、直埋式地线、拉线式地线,接地电阻按吊线接地要求。 5)光缆接续安装 ●光缆接续测试操作人员必须是通过专业培训并已取得上岗证书的人员进行。 ●本工程将根据工程中使用的光缆和光缆接头盒以及工程实际情况,组织光缆接续和安装培 训和现场演示,统一操作规范和工艺,并对参加培训的人员进行考核发证。在施工中实行持证上岗,以确保工程质量。 ●光缆接续仪表和监测仪表应通过仪表计量单位校对后使用,使用中每周还必须进行一次核 查试验。 ●光纤接续衰耗必须达到设计要求指标。 ●光缆接续完毕后应及时固定(在杆上、接头坑内或人孔壁上),防护措施应按技术要求和 规范进行光缆成端和全程测试。 6)光缆成端和全程测试 ●光缆成端工作由经过专门培训的人员持证上岗完成。

光缆线路工程施工验收技术规范

中国移动通信集团安徽有限公司光缆线路工程施工验收技术规范 中国移动通信集团安徽有限公司网络部

目录 第一章总则 (1) 第二章光缆及器材检验 (2) 第三章路由复测 (3) 第四章光缆配盘 (6) 第五章安装工艺 (7) 第六章中继段测试 (21) 第七章竣工验收 (22) 第八章附则 (24)

第一章总则 1.1中国移动通信集团安徽有限公司光缆线路工程施工验收规范(以下简称规范)是中国移动通信集团安徽有限公司光缆线路工程施工质量检验、随工检验和竣工验收的技术依据,适用于省内干线、城域传送网的新建、扩建和改建的光缆线路工程。 1.2光缆线路工程的验收应按信息产业部部颁的《邮电基本建设工程竣工验收办法》、集团公司相关文件、省公司下发的《中国移动通信集团安徽有限公司通信工程验收管理办法》(安移动网〔2007〕142号) 、本规范以及设计文件规定进行,验收项目、内容和标准按本规范的要求办理。 1.3工程验收必须严格执行本规范,以确保工程质量。各级建设单位必须加强工程质量检查工作,通过监理单位或随工代表加强施工现场的质量检查,做好随工检验和隐蔽工程的签证工作。 1.4在施工过程中,施工单位应严格执行部颁有关施工质量检查的规定和设计规范要求。 1.5本规范主要包括安徽移动使用较多的管道、架空光缆和硅管管道的敷设。施工单位制定的施工操作规程应遵循本规范的要求。 1.6 本规范未尽事项应执行YD5121-2005《长途通信光缆线路工程验收规范》,YD/T5138-2005《本地网通信线路工程验收规范》、YD5043-2005《长途通信光缆塑料管道工程验收规范》和GB50374-2006《通信管道工程施工及验收技术规范》的相关要求。

电力光纤到户施工及验收规范

2009Q/GDW543—2010ICS29.240 Q/GDW 国家电网公司企业标准 Q/GDW543—2010 电力光纤到户施工及验收规范Code for construction and acceptance of Power Fiber to the Home(PFTTH) 2011-03-02发布2011-03-02实施 国家电网公司发布

Q/GDW543—2010 目次 前言...................................................................................................................................................................II 1范围. (1) 2规范性引用文件 (1) 3施工准备 (1) 3.1通信设备安装环境要求 (1) 3.2器材检验要求 (1) 4设备安装 (1) 4.1一般规定 (1) 4.2光线路终端(OLT)设备安装 (2) 4.3光网络单元(ONU)设备安装 (3) 4.4光分路器(OBD)设备安装 (3) 4.5光纤配线架(ODF)设备安装 (3) 4.6光纤分纤箱设备安装 (3) 5线缆敷设 (4) 5.1一般规定 (4) 5.2光纤复合低压电缆的敷设 (5) 5.3光纤复合低压电缆终端及附件的安装 (7) 5.4入户光缆敷设 (7) 6工程验收 (8) 6.1一般性要求 (8) 6.2上电测试前检查 (8) 6.3上电运行检查 (8) 6.4验收资料及文件 (8) 6.5系统测试 (8) 附录A(规范性附录)设备测试项目流程 (10) 附录B(规范性附录)网管测试项目流程 (53) 附录C(规范性附录)ODN测试项目流程 (57) 编制说明 (61) I

光缆验收规范

目次 前言 III 1 总则 1 2 引用标准 1 3 定义 2 4 光缆的出厂检验 2 5 光缆材料的运输和仓储 2 6 光缆的到货检查和验收 3 7 线路复测 5 8 光缆配盘 6 9 光缆敷设 6 10 光缆接续 21 11 光缆成端 23 12 竣工验收 23 附录1 光缆开盘测试报告 28 附录2 直埋光缆底宽和顶宽及埋深要求 30 附录3 气送光缆硅芯管规格、性能和埋深要求 31 附录4 架空光缆的净距、挂勾程式和敷设工艺 32 附录5 光纤接头、光纤编号及光纤色谱表 34 附录6 光缆全程损耗测试记录 36 附录7 竣工技术资料 37 附录8 本规范用词说明 54 前言 电力通信光缆是电力系统重要的基础设施,是保障电网安全稳定运行的重要手段,是电力企业信息化的重要组成部分。为规范和完善电力通信常用光缆的施工方法,保障光缆工程的建设质量,特制定本规范。 本规范的主要参考资料在正文“2. 引用标准”中给出。 本规范的附录2、附录3、附录4为规范性附录。 本规范的附录1、附录5、附录6、附录7为资料性附录。 本规范由广电通信中心提出并归口。 本规范起草单位:广电集团电力通信中心、佛山电力设计院有限公司 本规范主要起草人:李杰、何杰、林卫铭

1 总则 本规范规定了电力通信用光缆运输和仓储、到货开盘检验、安装和施工、竣工和验收要求,是电力光缆线路工程施工质量检验、随工检验和竣工验收的依据。适用于本系统新建、扩建和改建的电力光缆线路工程。 各种光缆线路工程所用器材的程式、规格、质量等均应符合本规范和设计文件要求,工程中不准使用未经鉴定合格的器材。 施工单位制定的施工操作规程应贯彻本规范的要求。 本规范适用于电力光缆通信线路,包括光纤复合架空地线(OPGW)、全介质自承式光缆(ADSS)和普通光缆。 本规范未列入之内容按设计文件办理。 本规范的解释权和修改权属广电集团公司。 2 引用标准 下列标准所包含的条文,通过在本规范中引用而构成本规范的条文。本规范实施时,所示版本均为有效。所有标准都会被修订,使用本规范的各方应探讨使用下列标准最新版本的可能性。 GB/T12357 通信用多模光纤系列 GB/T 9771-2000(所有部分)通信用单模光纤系列 GB/T15972-1998(所有部分)光纤总规范(eqv IEC 60793-1-1995) GB/T 7424.1-1998 光缆第1部分总规范(eqv IEC794-1-1-1996) GB/T 7424.4-2003 光缆-第4部分:分规范光纤复合架空地线 GB/T 12507.1-2000 光纤光缆连结器第1部分:总规范 DL/T 832-2003 光纤复合架空地线 DL/T 788-2001 全介质自承式光缆 DL/T 767-2003 全介质自承式光缆(ADSS)用预绞丝金具技术条件和试验方法 DL/T 766-2003 光纤复合架空地线(OPGW)用预绞丝金具技术条件和试验方法 YD/T 908-2000 光缆型号命名方法 YDJ 44-89 电信网光纤数字传输系统工程施工及验收暂行技术规定 JB/T 8137-1999 电线电缆交货盘 IEC 60794-4-1-1999 光缆第4-1部分:用于高压架空电力线的光缆 IEC 60794-4:2003 光缆第4部分:分规范-沿电力线架设的光缆 IEEE Std 1138-1994 用于公用电力线路的光纤复合架空地线IEEE标准 EN187200:2001 电子元件质量保证一致体系—分规范—沿高压电力线(OCEPL)架设的光缆 3 定义 3.1 光纤复合架空地线(OPGW) 具有普通架空地线和光纤通信能力双重功能的复合线缆。 3.2 全介质自承式光缆(ADSS) 自身包含必要的支撑系统可在电力杆塔合适位置上加挂的介质光缆。 3.3 普通光缆 用于常规埋地、管道或架空的光缆。 3.4 光单元 由光纤及其金属和/或非金属保护材料构成的光缆部件。 3.5 额定拉断力(RTS)

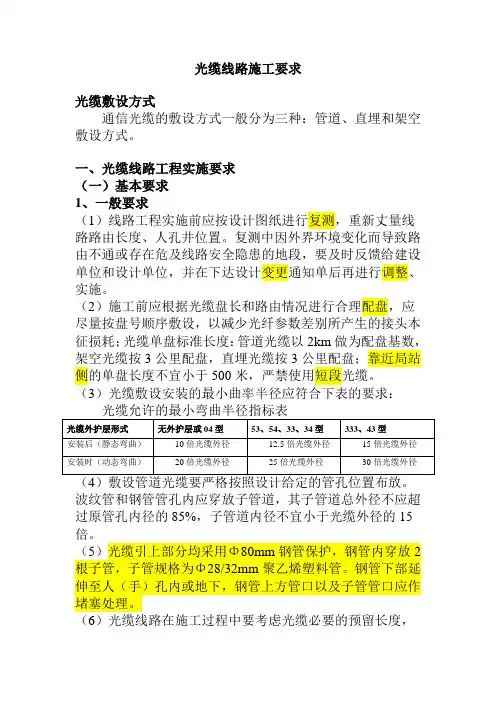

光缆施工规范及要求

光缆线路施工要求 光缆敷设方式 通信光缆的敷设方式一般分为三种:管道、直埋和架空敷设方式。 一、光缆线路工程实施要求 (一)基本要求 1、一般要求 (1)线路工程实施前应按设计图纸进行复测,重新丈量线路路由长度、人孔井位置。复测中因外界环境变化而导致路由不通或存在危及线路安全隐患的地段,要及时反馈给建设单位和设计单位,并在下达设计变更通知单后再进行调整、实施。 (2)施工前应根据光缆盘长和路由情况进行合理配盘,应尽量按盘号顺序敷设,以减少光纤参数差别所产生的接头本征损耗;光缆单盘标准长度:管道光缆以2km做为配盘基数,架空光缆按3公里配盘,直埋光缆按3公里配盘;靠近局站侧的单盘长度不宜小于500米,严禁使用短段光缆。 (3)光缆敷设安装的最小曲率半径应符合下表的要求:光缆允许的最小弯曲半径指标表 波纹管和钢管管孔内应穿放子管道,其子管道总外径不应超过原管孔内径的85%,子管道内径不宜小于光缆外径的15倍。 (5)光缆引上部分均采用Φ80mm钢管保护,钢管内穿放2根子管,子管规格为Φ28/32mm聚乙烯塑料管。钢管下部延伸至人(手)孔内或地下,钢管上方管口以及子管管口应作堵塞处理。 (6)光缆线路在施工过程中要考虑光缆必要的预留长度,

主要包括光缆接头处的预留长度、光缆弯曲增加长度、局站内预留长度等。光缆的预留长度要严格按照下表要求实施,对特殊地段可结合工程现场实际情况确定。 光缆预留长度表 XX局为A端,XX中继站为B端。 (二)架空光缆线路安装要求 1、杆路建筑安装要求 (1)电杆的规格及选用 架空杆路全程采用油木电杆,电杆稍径φ14-20厘米。杆路建筑标准杆高为8米,标准杆距为50米,超过65米按长杆档处理。 光缆距地面的高度达不到要求时,可采取增加电杆高度的方式,当电杆高度为12米以下时(不含12米)采用单接杆方式,当电杆高度为12米以上时采用品接杆方式。接杆时电杆锯出断面及刨平面需用沥青作防腐处理,接杆下节杆稍径不得小于上节杆稍径,单接杆时下节杆稍径不小于上节杆根径的四分之三。具体规格程式按设计图纸规定标准实施。 单接杆在直线路上应装在顺线路方向,在经受定向风力的地区应装在背风的一侧,角杆应装在拉线的反侧,跨越杆应装在长杆档的一侧,坡度变更杆应装在下坡的一侧,分线杆应装在拉线的反侧。 (2)电杆埋深 根据线路负荷以及对当地地理环境、气候条件等情况的

管道光缆施工技术及验收规范(光缆敷设、接续、测试)

一、通信管道路由和位置的确定: 1、通信管道建筑避免在规划不定、尚未定型、或虽已成型、但土壤未沉实的道路上(城市规划有特殊要求的除外),应远离电腐蚀和化学腐蚀地带,尽量选择在地下或地上障碍物较少的街道上。 2、城区通信管道的位置,宜建筑在人行道下、高等级公路上的车道下,不宜建在快车道下。 3、通信管道和其他地下管线及建筑物间的“平行”和“垂直”净距应符合验收规范或设计标准(见附表1)。 4、城区内建筑通信管道的路由,必须经城管部门批准有红线图,否则严禁施工。 二、管道及人(手)孔建筑: (一)管道: 1、通信管道使用材料主要有水泥管块、高密度聚乙烯(HDPE)波纹管或硬质聚氯乙烯(PVC)硬塑管等。PVC硬塑管:应保证其直径在φ98/90mm以上;HDPE 波纹管其直径在φ110/100mm以上。使用钢管、塑管时内径应一致。 2、在下列情况下宜采用塑管:(1)腐蚀情况较严重的地段;(2)地下障碍复杂的地段;(3)施工期限要求迅速复原的地段;(4)塑管的接续宜采用承插法。采用承插法接续塑料管,其承插部分应涂粘合剂,应在距直管管口10mm处向管身涂抹,涂抹承插长度的2/3。(5)塑料管的组群管间缝隙为10-15mm,接续管头必须错开,每隔2-3米设垫物支撑,并保证管群的整体形状统一。进入人(手)孔窗口部分的堵抹(喇叭口)不应凸出墙面,应终止在墙体内30-50mm处。 3、在下列情况下宜采用钢管:(注:钢管壁厚2.0mm以下时为薄壁钢管,2.0mm 以上时为厚壁钢管。)(1)钢管附挂在桥梁上或跨越沟渠、有悬空跨度;(2)埋深过浅或路面荷载过重;(3)地基特别松软或有可能遭到强烈振动;(4)有强电危险或干扰影响需要防护;(5)在有腐蚀的地段采用钢管时,必须做钢管的防腐处理;(6)钢管接续宜采用管箍法,两根钢管应分别旋入管箍长度的1/3以上,两端管口应锉成坡边,使用有缝管时应将管缝置于上方。 4、管道应建筑在良好的地基上,地基分天然地基和人工地基两种。天然地基:稳定性土质,不需人工加固的地基;人工地基:在不稳定的土质上必须经过人工加固的地基。加固方式有表面夯实、碎石加固、换土法和打桩加固法等。 5、管道的基础:基础是介于管道与地基中间的铆接结构,它支撑管道,把管道的荷重均匀传播到地基中,管道一般均应有基础,基础有混凝土基础和钢筋混凝土基础。PVC管4管以下,沟底应平整夯实。4管以上(含4管)应做混凝土基础,基础厚度为12公分。

通信光缆线路施工要求规范-(2014年修订版)

光缆线路工程施工规 一、电杆安装 1、为了确保架空光缆线路的安全、稳定、可靠,一般要求杆路离开水渠10m以外,离开县道、省道20m以外,离开国道、高速公路50m以外,当与其它通信杆路平行靠近时,一般应保持有10m的有效间距,与其它管线、直埋线路应保持3米的距离,一些 公路和铁路等可根据实际地形选用杆高,杆高选用必须符合架空光缆线路最低线条及跨越其它建筑物的最小垂直净距标准,架空线路与其他电力交叉跨越平行时的间隔距离的要求详见下表:

于17.5条)。当线路路由受地形或其它障碍物的原因杆档距离在120米以上,按长杆 档考虑装置辅助吊线,应选用9米以上的电杆;当杆挡距离小于120米以下时,应考 虑选用8米以上的电杆; 4、角杆应在线路转角点移10-15cm,因地形限制装设撑杆的角杆可不移,吊线收紧后,角杆应向拉线方向倾斜半个杆梢左右;终端杆竖立后应向拉线侧倾斜10-20cm; 5、直线杆路的电杆位置应在线路路由中心线上,电杆中心线在路由中心线的左右偏差应不大5cm,电杆本身应上下垂直,不允许有眉毛或“∽”弯; 6、电杆埋深必须符合下表要求: 9、电杆杆号必须面朝公路,并按照光缆线路A端到B端的方向递增编号,字体为白底黑色宋体,最下面字体距地面2.5米。具体要求及杆号模板如下: 二、拉线安装

1、角杆拉线抱箍应装在吊线上面间距为10cm;终端拉线与吊线共用一个抱箍,距杆梢50cm,特殊情况下不能小于25cm。 2、杆上需装设两条吊线时,终端杆两个拉线抱箍间距为40cm; 3、双方拉线抱箍应装在吊线下面10cm;四方拉线顺拉抱箍应装在吊线下面10cm,侧拉线抱箍应装在四方拉顺拉线下面10cm; 4、拉线上把采用卡固法,使用三个U形卡子(即钢丝扣)各间距为100mm,再隔150mm采用3.0铁线另缠封尾5圈,具体做法详见下图:

电力通信光缆线路设计施工要点分析

电力通信光缆线路设计施工要点分析 发表时间:2018-06-08T10:17:08.067Z 来源:《电力设备》2018年第1期作者:牟树贞刘芹王禹然 [导读] 摘要:设计是施工的前提,施工是对设计的实施,所以二者之间有着十分紧密的关联。 (国网铜陵供电公司安徽省铜陵市 244000) 摘要:设计是施工的前提,施工是对设计的实施,所以二者之间有着十分紧密的关联。因而为了确保电力通信光缆线路安全高效的运行,必须在设计和施工方面下功夫,尽可能地确保电力通信光缆的安全性和高效性,从而更好的促进电力行业的发展。本文对电力通信光缆进行了概述,分析了电力通信线路的发展与现状,重点对电力通信光缆线路设计施工的要点进行了探讨。 关键词:电力通信;光缆线路;设计;施工 1电力通信线路的现状 目前我国正在“十二五”计划实施阶段,各行各业,各项基础设施建设都处于蓬勃发展时期。而随着工业机械化、自动化的逐步实现,人民生活水平的不断提高,整个社会对于电力的使用也是与日俱增,这就要求电力线路建设不断更新换代,满足人们的需求。而在这一背景下,传统的架空线及地下电缆就逐渐暴露出了不足。因此,我们迫切需要一种能结合二者优点,扬长避短的新兴线路材料。在这种背景下,光缆线路便应运而生。 2电力通信光缆线路设计施工要点 2.1电力通信光缆线路设计要点 通过上表和实际应用情况来看,虽然电缆之间大同小异,但是也有着一定的区别,且就电力通信工程的实践来看,由于ADSS 光缆的应用范围最广,这主要是因为其可以与现有的高压输电杆塔进行同步搭设,不仅便于操作,而且还能节省工程进度和成本,所以本文将其作为设计对象,以下就其设计要点进行简要的分析。 2.1.1线路路径勘察设计技术要点 在电力通信光缆线路设计中,首先需要对其线路路径进行科学的勘察。在勘察工作中,主要是对电力通信光缆线路的走向进行设计,所以必须在确保通信质量的原则下,尽可能地选择具有便于到达且易于维护的线路,同时还要尽可能地少走弯路,以稳定、坚固的地区作为首选,比如主干道的两边。但是一般不再地基稳定性较差的区域实施。 2.1.2 光缆型号的设计技术要点 虽然确定了以ADSS 光缆对电力通信光缆线路进行设计,但是由于ADSS 光缆的类型较多,所以在确定其类型时,还需要紧密结合实际需要强化对其的设计。因为光缆需要与现有的高压杆塔上同步搭设,所以必须对杆塔自身的承重和线路的分布等进行科学合理的明确,尤其应结合工程所在地的气象条件,以及线路的断面与特殊的跨越点等方面,对电力通信光缆线路的每个节段之间的跨距进行确定,并结合其挂点之间的落差以及最大的承受力与最大的风速等方面的因素,再根据具体的跨距条件和张拉应力及弧垂等方面的关系,针对性的对其型号进行确定。这就需要在现场通过试验对其在最佳条件下的光缆进行选择,才能更好地确保其设计的科学性。 2.1.3张力设计技术要点 在电力通信光缆线路设计中,对于其运行张力的设计也十分重要,由于其和弧垂之间的对应关系较为明显,且风力带来的影响较大。尤其是风力越大时,杆塔的负荷也会相应的增加。因此在实际设计过程中,需要充分考虑杆塔负荷、弧垂中心点与地面之间的高度、控制点的高度等,且运行张力的最大为安全系数的3 倍,其对整个光缆元件的尺寸以及弹性模量等均会带来影响,因而在张拉设计时应引起重视。 2.2电力通信光缆线路施工要点 2.2.1 施工准备阶段的技术要点 (1)基本准备要点 这一阶段主要是为了更好地进行电力通信光缆线路施工而做的相关准备工作。在这一阶段中,主要是加强对设计图纸的要求,对工程量进行仔细的核对,详细的编制施工作业指导书,并为工程的实施明确职责,并切实强化对施工人员的技术交底,准备施工所需的各种设备和材料,从而为整个电力通信光缆线路的施工质量提升奠定基础。 (2)技术准备要点 在电力通信光缆线路实施之前,在做好基本准备工作的基础上,需要及时的开展相关测试和检测工作。在对光缆进行单盘测试时,主要是对其外观进行检查,确保其外观严密而又整洁,无任何损伤的前提下才能用于测试。对于存在损伤的应记录,并加强对其的重点检测,在对其性能进行测试时,主要是对其衰减常数、有无反射峰、散射曲线的平弧度等参数进行检测,再检查其外观参数是否满足设计的需要,并对其机械性能、几何性能进行审查,才能更好地满足整个施工的需要。而在此基础上,就需要做好光缆配盘工作,这主要是在复测路线之后对光缆敷设的长度进行确定,并确保光缆全程传输的质量需要,从而通过对光缆合理配盘将光缆接头数量减少,在促进敷设效率提升的同时更好地为维护提供便利。 2.2.2施工技术要点 (1)路线复测技术要点 在电力通信光缆线路施工中,路线复测主要是为了确保通信得以正常传输的根本性前提,所以必须严格按照设计中的施工技术方案,对光缆线路敷设的路径和施工方案予以检查,从而更好地敷设光缆,同时还要测量路线地上之间实际的距离,尽可能地将检测误差降到最低。 (2)光缆架设技术要点 在对路线复测的基础上,就需要及时的对光缆进行架设。在光缆架设工作中,需要切实注意以下几点:一是架设所采用的设备必须符合实际需要,尤其是张力放线机与牵引机,并配备相应的滑轮。二是在张力放线过程中,应尽可能地确保放线匀速,并确保光缆始终具有一定的张力,这就需要在张拉过程中将其张拉力进行严格的控制,一般在3000N 到4500N之间。三是在牵引时,光缆的顶端和牵引绳之间应进行网套,预防光缆的内部由于外力的作用而损害。四是在架设全程必须安排专人看守滑轮,避免光缆脱出。五是整个架设全程需要加强光电保护,并在滑轮的内部设置橡胶缓冲层,且不得在地面和粗糙面上拖拉,严防金属硬物刮坏光缆表层,因为一旦外防护层损坏后将

中国移动光缆线路工程验收规范光缆线路工程资料

中国移动骨干传送网光缆线路工程验收规范 中国移动通信有限公司 月10年2013. 目录

第一章总则 (1) 第二章光缆预留 (1) 第三章光缆端别 (2) 第四章安装工艺 (2) 第五章中继段测试 (5) 第六章竣工验收 (6) 附表: 附表1 光缆线路工程竣工验收总表 附表2 至中继段竣工验收汇总表 附表3 至中继段光缆安装工艺检验表 附表4 至中继段光缆配盘图 附表5 光缆单盘检验测试记录表 附表6 至中继段接头衰耗测试表 附表7 至中继段光纤线路衰减测试记录 附表8 至中继段光纤衰减统计表 附表9 至中继段光纤偏振模色散测试记录 附表10 至中继段光纤后向散射信号曲线图片 第一章总则 1.1本暂行规定(以下简称规定)是中国移动骨干传送网光缆线路工程施工质量检验、随工检验隐蔽工程验收、初步验收和竣工验收的依据。1.2光缆线路工程的验收,应按部颁的《通信线路工程验收规

范》YD5121-2010)、中国移动通信有限公司相关文件、设计文件以 及(本规范的规定进行。1.3在施工过程中,施工单位应严格按照 部颁有关光缆施工的规定及设计文件的具体要求作业。建设单位应通过监理单位和随工代表对质量合格的隐蔽工程应及时做好随工检验,加强工程的质量检查,验收、签证;若发现工程中的质量问题,应随时向施工单位指出,由施工单位及时处理。1.4本规范中光缆线路 工程部分的内容包括敷设管道光缆、直埋光缆、架空光缆及部分水底光缆,可根据实际情况采用人工或机械方式进行施工。1.5 施工单位制定的施工操作规程应贯彻本规范的要求。1.6 本规范的解释权 与修改权,属中国移动通信有限公司。 第二章光缆预留 各种必要的预留长度必须满足以下要求:2.1 光缆在接头处重叠长度不小于12米,光缆接头接续后预留6~8米,光纤接头盒内收容余长不小于0.8米。 -1- 2.2 在沿途的预留光缆长度: 在长200m以上的大桥两端至少各预留3米光缆;在带伸缩缝的钢梁 桥的每个伸缩缝内光缆余长不少于0.5米,特别应注意处理好伸缩缝大的桥梁光缆预留。 250米~500米的隧道两端各预留2~5米光缆;通过500米以上隧道,在一侧大避车洞内预留50米光缆。 自然弯曲增加长度,管道光缆按每公里5米,直埋光缆按每公里7米。

QGDW758-2012电力系统通信光缆安装工艺规范

ICS 29.240 Q/GDW 国家电网公司企业标准 Q/GDW758—2012 电力系统通信光缆安装工艺规范 Installation specification for optical fiber cable of power system communication 2012-08-28发布2012-08-28实施 国家电网公司发布 I

Q / GDW758—2012 II

Q / GDW758—2012 目 次 前言···································································································································································II 1 范围 (1) 2 规范性引用文件 (1) 3 术语、定义和缩略语 (1) 4 光缆安装基本流程 (2) 5 光缆敷设准备 (2) 6 光缆敷设安装工艺 (2) 7 光缆接续工艺 (8) 8 全程测试 (10) 9 标识、标牌 (10) 10 验收 (10) 附录A(资料性附录)光缆安装基本流程图 (11) 附录B(资料性附录)落地余缆箱安装示意图 (12) 附录C(资料性附录)接续盒及余缆架安装示意图 (13) 编制说明 (19) I

Q / GDW758—2012 II 前 言 根据《关于下达2009年度国家电网公司标准制修订计划的通知》(国家电网科〔2009〕217号文) 的要求,为提高光缆线路安装水平,规范光缆线路安装工艺,保证光缆线路工程质量,确保光缆线路安全、可靠运行,制定本标准。 本标准由国家电网公司信息通信部提出并解释。 本标准由国家电网公司科技部归口。 本标准主要起草单位:浙江省电力公司、浙江省电力设计院。 本标准主要起草人:方显业、黄红兵、汤亿则、毛秀伟、邵炜平、庄毅、陈蕾、杨鸿珍、叶志俊、毛婕。 本标准首次发布。

电力通信光缆工程施工规范

电力通信光缆工程施工规范 电力通信光缆工程施工规范 总则 本规范规定了电力通信用光缆运输和仓储、到货开盘检验、安装和施工、竣工和验收要 求,是电力光缆线路工程施工质量检验、随工检验和竣工验收的依据。适用于本系统新建、扩建和改建的电力光缆线路工程。 各种光缆线路工程所用器材的规格、质量等均应符合本规范和设计文件要求,工程中不 准使用未经鉴定合格的器材。 施工单位制定的施工操作规程应贯彻本规范的要求。 本规范适用于电力光缆通信线路,包括光纤复合架空地线(OPGW、全介质自承式光缆 (ADSS和普通光缆。 本规范未包含的内容按设计文件办理。 引用标准 下列标准所包含的条文,通过在本规范中引用而构成本规范的条文。本规范实施时,所 示版本均为有效。所有标准都会被修订,使用本规范的各方应探讨使用下列标准最新版本的可能性。 GB/T12357 通信用多模光纤系列 GB/T 9771-2000 (所有部分) 通信用单模光纤系列 GB/T15972-1998 (所有部分) 光纤总规范(eqv IEC 60793-1-1995) GB/T 7424.1-1998 光缆第1 部分总规范(eqv IEC794-1-1-1996) GB/T 7424.4-2003 光缆-第4部分:分规范光纤复合架空地线 GB/T 12507.1-2000 光纤光缆连结器第1部分:总规范 DL/T 832-2003 光纤复合架空地线DL/T 788-2001 全介质自承式光缆 DL/T 767-2003 全介质自承式光缆(ADSS用预绞丝金具技术条件和试验方法 DL/T 766-2003 光纤复合架空地线(OPGW用预绞丝金具技术条件和试验方法 YD 5102-2005 长途通信干线光缆传输系统线路工程设计规范

相关文档
最新文档
