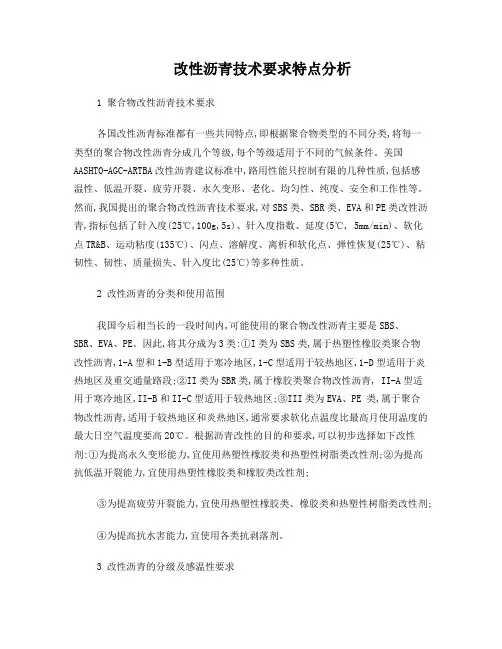

聚合物改性沥青的技术要求

聚合物改性沥青技术要求

注:⑴试验方法按照现行《公路工程沥青及沥青混合料试验规程》（JTJ052）规定的方法执行。

⑵若在不改变改性沥青物理力学性质并符合安全条件的温度下易于泵送和拌和,或经证明适当提高泵送和拌和温度时能保证改性沥青的质量,容易施工,可不要求测定135℃运动粘度.

⑶贮存稳定性指标适用于工厂生产需经贮存的成品改性沥青,现场制作或工厂生产不经贮存就使用的改性沥青可不作要求,但必须在制作后保持不间断的搅拌或泵送循环,保证使用时没有明显的离析.

⑷对采用几种不同类型改性剂制备的复合改性沥青,根据不同改性剂的类型和剂量比例,按照工程上改性的目的和要求,参照表中指标综合确定应该达到的技术要求. ⑸直接加入混合料中使用的高分子乳胶类改性剂,可将改性剂与基质沥青混融检验改性沥青的质量. ⑹确实有困难,SBR 改性沥青的粘韧性和韧性指标可以不要求. ⑺老化试验以TFOT 为准,也可以RTFOT 代替.

技术指标

SBS(I 类)

SBR(II 类) EVA 、PE(III 类) 高剂量低剂量 I-A

I-B I-C

I-D

I-E

I-F I-G I-H II-A II-B II-C III-A III-B

III-C

III-D

针入度25℃，100g ，5s(0.1mm) >100 80～100 60～80 30～60 >100 80～100 60～80 30～60 >100

80～100 60～80 >80 60～80 40～60 30～40 针入度指数PI 不小于 -1.2 -0.8 -0.4 0 -1.4 -1.0 -0.6 -0.2 -1.0

-0.8 -0.6 -1.0 -0.8 -0.6 -0.4 延度5℃，5cm/min(cm)不小于 50 40 30 20 45 35 25 15 60 50 40 - - - - 软化点T R&B (℃) 不小于 50

60 45

48 50

运动粘度135℃(Pa.s) 不大于 3

闪点（℃）不小于 260 230 230 溶解度（％）不小于 99

—

弹性恢复25℃(%) 不小于 65 70 75 80

55 60 65 70

—

粘韧性（N ·m ）不小于－ 5 — 韧性（N ·m ）不小于－ 2.5 —

贮存稳定性[3]

离析,

48h 软化点差(℃) 不大于 2.5

—

无改性剂明显析出、凝聚

TFOT 或RTFOT 后残留物

[ 4 ]

质量变化(%) 不大于 1.0

针入度比25℃(%) 不小于 50 55 60 65 50 55 60 65 50 55 60 50 55 58 60 延度5℃(cm) 不小于

改性沥青生产工艺

改性沥青生产工艺影响改性沥青的质量因素众多，基质沥青与改性剂的剂量比是生产合格改性沥青的基础，恰当的工艺路线及技术参数的确定是关键，稳定的改性沥青设备是生产合格改性沥青的保障。基质沥青种类繁多，不同型号、不同产地的基质沥青，其组成成分略有差异，而改性剂的种类也比较多，如何结合实际需要，使基质沥青与改性剂得到最佳匹配，如何使工艺路线及技术参数得到最佳设置，如何确保生产稳定的改性沥青，等等一系列问题。一般通过小试、中试，最终确定大生产的各项技术参数。一、小试，根据样品，按照改性沥青指标，初步确定配方、工艺路线，技术参数，其过程一般为以下几步： 1根据样品性能、改性沥青指标要求，初步确定配方、制定工艺路线、技术参数等； 2、通过小试，模拟大生产，制备试样，并检测试样性能，根据检测结果，调整改性剂与沥青的配伍，或改变某些技术参数。经过反复试验使各项指标达到最优化；

改性沥青小试配方检测 3、初步确定配伍、工艺路线、技术参数。二、中试，工艺转化的过渡阶段，小试的放大试验，基本接近大生产。采用正常生产改性沥青的成套设备，实现试验和生产的完全接轨。其过程一般为： 1检查设备，确定设备处于安全、可用状态，如：改性系统、恒温

加热系统、控制系统，上料系统等；设定各部位的技术参数，如：温度、配比、加工量等；沥青泵、高剪切均化机、高性能磨机转动是否灵活；调整磨机磨盘间隙；开启空压机，并调至合适压力；预热所有需要加热的部位。 2、严格按照设备的操作规程，输入规定的基质沥青（2-3 吨）、改性剂，经过溶胀、剪切、研磨、孕育生产出合格的改性沥青，其试验过程，应注意观察剪切机、磨机的电流；检查沥青温度是否在工艺规定的范围内，遇到报警，应立即查明原因；改性沥青试验结束后，注意停机顺序。 3、跟踪检测改性沥青的质量，根据检测结果及时调整配伍、技术参数等。 4、基本确定配比、技术参数。三、大生产，实现理论与实践的完全接轨，充分检验小试、中试所确定的配方、技术参数的准确性，其操作过程和中试基本相同，但由于大生产具有生产连续性、质量具有稳定性，又有其不同于中试之处。其过程主要为： 1检查设备，确定设备处于安全、可用状态，如：改性系统、恒温加热系统、控制系统，上料系统等；按照中试的结果，设定各部位的技术参数；如：温度、配比、加工量等；检查沥青泵、高剪切均化机、高性能磨机转动是否灵活；磨机磨盘保持中试调整的间隙；开启空压机，并调至合适压力；预热所有需要加热的部位。

聚氨酯与高聚物改性沥青防水涂料的区别和对比

聚氨酯与高聚物改性沥青防水涂料的区别和对比： 1、聚氨酯防水涂料分双组份，单组份两种。双组份分甲、乙两组，甲组份是以聚醚树脂和二异氰酸酯等原料，经过聚合反应制成的含有二异氰酸酯基（-NOC)的巨氨基甲酸酯预聚物；乙组份是胶联剂、促进剂、增韧剂、增粘剂、防霉剂、填充剂和稀释剂等混合加工而成。单组份是利用混合聚醚进行脱水，加入二异氰酸酯与各种助剂进行环氧改性制成。双组份与单组份均为沥青基环保型材料。高聚物改性沥青防水涂料high polymer modifided bituminous waterproof paint：以沥青为基料，用合成高分子聚合物进行改性，配制成的水乳型或溶剂型防水涂料。屋面防水怎么做？只靠瓦是否可以： 2、屋面防水分Ⅰ、Ⅱ、Ⅲ、Ⅳ级防水。 Ⅰ级防水：特别重要或对防水有特殊要求的建筑，防水层合理使用年限：25年。设防要求：三道或三道以上防水设防。防水层选用材料：宜选用合成高分子防水卷材、高聚物改性沥青防水卷材、金属板材、合成高分子防水涂料、细石防水砼等材料。 Ⅱ级防水：重要建筑和高层建筑，防水层合理使用年限：15年。设防要求：二道防水设防。防水层选用材料：宜选用高聚物改性沥青防水卷材、合成高分子防水卷材、金属板材、合成高分子防水涂料、高聚物改性沥青防水涂料、细石防水砼、平瓦、油毡瓦等材料。

Ⅲ级防水：一般的建筑，防水层合理使用年限：10年。设防要求：一道防水设防。防水层选用材料：宜选用高聚物改性沥青防水卷材、合成高分子防水卷材、三毡四油沥青防水卷材、金属板材、高聚物改性沥青防水涂料、合成高分子防水涂料、高细石防水砼、平瓦、油毡瓦等材料。 Ⅳ级防水：非永久性建筑，防水层合理使用年限：5年。设防要求：一道防水设防。防水层选用材料：可选用二毡三油沥青防水卷材、高聚物改性沥青防水涂料等材料。瓦材单独使用为一道防水，达到Ⅲ级防水要求。现在普通别墅坡屋面一般要求达到二级防水，这就需要在瓦下增设一道防水层。各级防水的防水层厚度下限都有规定，Ⅱ级防水规定：合成高分子防水卷材不应小于1.2mm, 高聚物改性沥青防水卷材3.0mm, 自粘聚酯胎改性沥青防水卷材2.0mm, 自粘橡胶沥青防水卷材1.5mm, 高聚物改性沥青防水涂料3.0mm，合成高分子防水涂料、聚合物水泥防水涂料1.5mm Ⅱ级防水一般做法：1、结构屋面+2、水泥砂浆找平层+3、防水层+4、保温层+5、找平层或保护层+6、水泥砂浆贴瓦或挂瓦要求高点可以在2上面做防水砂浆，4、5之间或5、6之间加一道防水层，5做35mm厚细石砼内配双向钢筋。

聚合物表面改性方法

聚合物表面改性方法摘要：本文综述了聚合物表面改性的多种方法，主要包括有溶液处理法、等离子体处理法、表面接枝法、辐照处理法和新兴的原子力显微探针震荡法，并结合具体聚合物材料有重点的详细介绍了改性方法及其改性机理。关键词：聚合物；表面改性；应用聚合物在日常生活及化工领域都有非常广泛的应用，但是由于这些聚合物表面的亲水性和耐磨损性较差，限制了聚合物材料的进一步应用。为了改善这些表面性质，需要对聚合物的表面进行改性。聚合物表面改性是指在不影响材料本体性能的前提下，在材料表面纳米量级范围内进行一定的操作，赋予材料表面某些全新的性质，如亲水性、抗刮伤性等。聚合物的表面改性方法很多，本文综述了溶液处理方法、等离子体处理法、表面接枝法、辐照处理方法和新兴的原子力显微探针震荡法。下面将结合具体聚合物材料详细介绍各种改性方法。 1溶液处理方法 1.1含氟聚合物 PTFE或Teflon具有优良的耐热性、化学稳定性、电性能以及抗水气的穿透性，所以在化学和电子工业上广泛地应用，但由于难粘结，所以应用上受到局限。为了提高粘结性能，需对表面进行改性，化学改性的方法通常用钠萘四氢呋哺液溶处理它。此处理液的配制是由1mol 的金属钠(23g)一次加到1mol萘(128g)的四氢呋喃(1L工业纯)中去，在装有搅拌及干燥管的三口瓶中反应2h，直至溶液完全变为暗棕色即成[1]。将氟聚合物在处理液中浸泡几分钟，取出用丙酮洗涤，除去过量的有机物。然后用蒸馏水洗。除去表面上微量的金属。氟聚合物在处理液中浸泡时，要求体系要密封，否则空气中氧和水能与处理液中络合物反应而大大降低处理液的使用寿命。正常情况处理液贮存有效期为2个月。处理后的Teflon与环氧粘结剂粘结，拉剪强度可达1100~2000PSi。处理过的表面为黑色，处理层厚低于4×10-5mm 时，电子衍射实验表明处理过的材料本体结构没有变化，材料的体电阻、面电阻和介电损耗也没有变化，此方法有三个缺点：一、处理件表面发黑，影响有色导线的着色；二、处理件面电阻在高湿条件下略有下降，三、处理过的黑色表面在阳光下长时间照射，粘结性能降低，因此目前都采用低温等离子体技术来处理。 1.2聚烷烯烃聚乙烯和聚丙烯是这类材料中的大品种，它们表面能低。如聚乙烯表面能只有31×10-7J/cm2。为了提高它们表面活性，有利于粘接，通常需对它们的表面进行改性，其中化学改性方法有用铬酸氧化液处理，此处理液的配方[2]重铬酸钠(或钾)5份，蒸馏水8份，浓硫酸100份，将聚乙烯或聚丙烯室温条件下在处理液中浸泡1~1.5h，66~71℃条件下浸泡1~5min，80~85℃处理几秒钟，此外还有过硫酸铵的氧化处理液[3]。其配方为硫酸铵60~120g，硫酸银(促进剂)0.6g，蒸馏水1000ml，将聚乙烯室温条件下处理20min，70℃处理5min，当用来处理聚丙烯时，处理温度和时间都需增加一些，70℃lh，90℃10min，其中促进剂硫酸银效果不明显，可以去掉，但此处理液有效期短，通常只有lh。这两种处理方法，效果都不错。 1.3聚醚型聚氨酯 Wrobleski D. A.等[4]对聚醚型聚氨酯Tecoflex以化学浸渍和接枝聚合进行表面改性。且用Wilhelmy平衡技术测定接触角，结果表明，经聚乙烯基吡咯烷酮(PVP)和PEG化学浸渍修饰表面，以及用VPHEMA对2-丙烯酰胺基-2-甲基-1-丙磺酸及其钠盐(AMPS和NaAMPS)光引发表面接枝。其表面能增大，表面更加亲水。化学浸溃使前进和后退接触角降低20和30~40

重庆城市道路沥青施工协会

山西交科机电设备有限公司，是道路及建筑用改性沥青设备和乳化沥青设备的专业制造商。公司生产的交科品牌改性沥青设备及乳化沥青设备具有“一次性剪切研磨合格”的功能，其核心装置采用美国道维施公司生产的“内齿型”高剪切胶体磨，该胶体磨专用于道路和建筑用改性沥青和乳化沥青的生产。山西交科连续式改性沥青设备目前保持着中国最大生产率改性沥青设备的殊荣。公司致力于我国改性沥青设备及乳化沥青设备综合性能的提高和科技进步，为我国相应技术领域和产业做出更大贡献。用户的利益高于一切，用户就是上帝。公司以良好的商业信誉、优质的售前、售中和售后服务，一流的品质和技术赢得了全国各地客户的充分信赖和支持。公司主要经营的产品： 1、改性沥青成套设备：型号产量（吨/小时）电机功率（kW） JKLG-6 一次剪切8%聚合物 6 15 JKLG-10 一次剪切8%聚合物10 37 JKLG-15 一次剪切8%聚合物15 55 JKLG-20 一次剪切8%聚合物20 110 JKLG-30 一次剪切8%聚合物30 160 JKLG-40 一次剪切8%聚合物40 200 JKLG-60 一次剪切8%聚合物60 220 2、乳化沥青成套设备：型号产量（吨/小时）电机功率（kW） JKLR—10 10～15 11 JKLR—25 25～30 37 JKLR—50 50 90 JKLR—100 100 110 3、改性沥青、乳化沥青组合站：型号产量（吨/小时）功率（kW） JKGR—10 改性沥青10 37 乳化沥青15 JKGR—20 改性沥青20 110 第 1 页共2 页

乳化沥青30 公司坚持“严谨设计，精工制作，科学管理，热情服务”的宗旨，与各界同仁携手并进共谋发展。第 2 页共2 页

高聚物改性沥青防水卷材施工工艺

高聚物改性沥青防水卷材施工工艺高聚物改性沥青防水卷材的找平层施工、保温层施工、收头处理、天沟、檐沟、檐口等细部施工以及排汽屋面施工，均与改性沥青防水卷材施工相同。范围：本工艺标准适用于工业与民用建筑工程屋面采用高聚物改性沥青防水卷材热熔法施工防水层的工程。材料准备： 1.合成高分子防水卷材施工所需的基层处理剂、基层胶粘剂，卷材胶粘剂一般由生产厂家提供，施工时应按厂家规定的配合比和要求在现场配制使用，并应存放在通风、干燥、远离火源的室内。 2.高聚物改性沥青防水卷材：是合成高分子聚合物改性沥青油毡；常规的有SBS 改性沥青油毡。

3. 配套材料： 1.氯丁胶沥青胶粘剂：由氯丁橡胶加入沥青和溶剂等配制而成，为黑色液体。 2.橡胶沥青嵌缝膏：即密封膏，用于细部嵌固边缘。 3.保护层料：石片、各色保护涂料。 70 号汽油、二甲苯，用于清洗受污染的部位。高聚物改性沥青防水卷材施

施工工艺流程：冷粘法施工：基层清理→涂刷基层处理剂→附加层施工→卷材与基层表面涂胶→→卷材铺贴→卷材收头粘结→卷材接头密封→蓄水试验→做保护层冷粘法铺贴高聚物改性沥青防水卷材是指用高聚物改性沥青胶结剂或冷玛蹄脂粘贴于涂有冷底子油的屋面基面上。高聚物改性沥青防水卷材的施工不同于沥青防水卷材多层做法，通常只是单层或双层设防，因此，每幅卷材必须铺贴位置准确，搭接宽度符合要求。其施工应符合以下要求： 1.根据防水工程具体情况，确定卷材铺贴顺序和铺贴方向，并在基层上弹出基准线，然后以基准线铺设卷材。 2.复杂部位如；管根、水落口、烟囱底部等易发生渗漏的部位，可在其中心200mm 左右范围先均匀涂刷一遍改性沥青胶粘剂，厚度1mm 左右；涂胶后随即粘贴一层聚脂纤维无纺布，并在无纺布上再涂刷一遍厚度为1mm 左右的改性沥青

SBS改性沥青供货方案

渭南至玉山高速公路WY-M0X合同段改性沥青供货方案

陕西XX交通科技有限公司 2015年1月一、企业概况陕西XX交通科技有限公司是一家集高等级公路改性沥青、乳化沥青、橡胶沥青加工、咨询、技术开发、沥青脱桶、道路材料贸易等一体的综合性企业。企业拥有一支有年轻、高学历人员和专业技术人员为主体组成的优秀团队。并与长安大学、高速公路工程试验检测中心协作，以生产实践、学术讨论、技术研发相结合，建立雄厚的软、硬件技术研发队伍，实现以人为本的企业精神，公司秉承技术过硬，质量第一的原则，以用户满意为目标：本着“开拓、进取、求实、创新”的经营理念，实现企业产品和人才同步发展。公司坚持联合优势企业共同研究开发、调整战略、更新硬件设施使公司更有利的适应现代新型市场的需求。公司与多家公路工程机械公司相互信任、相互支持、成为密不可分的实体经济合作伙伴，走出了一条多元化共同创新发展的道路，拥有先进的技术、设备，人员素质位于同行业的前端。

在国家新能源政策下，公司苦练内外功，加速新产品的技术性开发，优化产品的质量，以适应当前公路和施工机械不断增长的要求。您的满意就是我们的成功，我们愿意同全国公路行业开展全面性合作，为国家高等级公路建设做出新的贡献！二、设备配臵 1、改性沥青设备配臵根据现场的情况，我公司配备1套YSG-Ⅱ-35型改性沥青专用设备，配备100万大卡的有机燃料锅炉1套，300基质沥青罐1个。供应1号拌和楼和2号拌和楼改性沥青的用量，两台设备管线互通，随时交叉使用。总产量每天产量不低于500T，完全可以达到2台拌合楼的日产量要求。在SBS改性沥青成套设备中，研磨机是整个工艺流程中最关键的设备，溶胀反应釜是主导设备，其他设备以此为依据进行匹配。该项目选用高剪切胶体磨（300-12/75KW）设备（2980转/分），沥青泵1台（36吨/h），溶胀罐（6m3）2只，孕育罐（60m3）2只等。

聚合物材料表面改性技术最新研究进展

聚合物材料表面改性技术的最新研究进展摘要:经过表面改性后的聚合物材料，其电学性能、力学性能等都会得到较大的提高，因而在生产生活中拥有非常广泛的应用。多种表面改性技术被用来对聚合物的表面性质进行修饰。本文介绍了各种表面改性技术的的研究进展，并比较了各种表面改性技术的改性机理和改性效果,最后对工业化应用中需要克服的问题和研究方向也作了展望。关键词:聚合物材料；表面改性；改性机理；改性效果；工业化应用 Abstract:After the surface modification of polymer materials, its electrical properties, mechanical properties and so on will have a larger improvement, and therefore has a very extensive application in the production and living.A variety of surface modification techniques are used to modify the surface properties of polymer.This paper introduces the research progress of all kinds of surface modification techniques, and compares the mechanism and the effect of various kinds of surface modification techniques.Finally, the problems in the industrial application which need to be overcome and research direction are also discussed. Keyboards:Polymer Materials; Surface Modification; Modification Mechanism; Modification Effect; Industrial Application 0.引言聚合物材料具有质量轻便、价格便宜、绝缘性好、易于加工成型等诸多优点，在日常生活及化工领域都有非常广泛的应用, 但是由于聚合物表面的一些性质如亲水性和耐磨损性较差, 限制了这些材料的进一步应用。为了改善聚合物材料的表面性质, 需要对聚合物的表面进行改性。聚合物表面改性是指在不影响材料本体性能的前提下, 在材料表面纳米量级范围内进行一定的操作, 赋予材料表面某些全新的性质, 如亲水性、耐磨性、抗刮伤性等。 1.聚合物表面改性技术概述聚合物表面改性方法很多, 大体可以分为两类：化学改性法和物理改性法。化学改性方法主要有溶液处理法、等离子体处理法、表面接枝法、离子注入法等。物理改性包括离子束辐照法和准分子激光刻蚀法, 还有近年来发展起来的原子力显微探针震荡法，这种改性方法不发生化学反应。本文将结合具体聚合物材料详细介绍各种改性方法及其改性机理和改性效果。 2.化学改性法 2.1溶液处理方法 2.1.1溶液氧化法溶液氧化法是一种应用时间较长的处理方法, 由于其简便易行, 可以处理形状复杂的部件, 且条件易于控制, 一直受到广泛关注。溶液氧化法对聚合物表面改性影响较大的因素主要是化学氧化剂的种类及配方、处理时间、处理温度。

屋面高聚物改性沥青防水涂料施工方案.

广州南沙国际物流园区4#仓库工程A标段屋面防水组织施工方案广州爱迪斯建筑材料有限公司 2014/11/15

第一章编制依据及编制说明第一章编制依据 1、现行国家建筑安装工程施工与验收规范（规程）、质量检验评定标准； 2、广东省标准《建筑防水工程技术规程》（DBJ 15-19-2006）； 3、国家标准《屋面工程防水技术规范》（GB 50108-2001）； 4、国家标准《屋面防水工程质量验收规范》（GB 50208-2002）； 5、本工程特点，施工现场环境、自然条件等。第二章编制说明一、本设计施工建议书只适用于广州南沙国际物流园区4#仓库工程A标段屋面防水工程。二、下文中“本工程”指本次防水工程所包含的施工内容。第三章工程概况及特点第一章工程概况现其广州南沙国际物流园区4#仓库工程A标段屋面防水工程屋面防水部位拟做防水施工。根据我公司技术人员现场考察建议采用1.5厚的高聚物改性沥青防水涂料。根据我司多年防水工程设计和施工经验，特拟定本施工组织方案供业主及相关人员参阅。第二章产品介绍和施工工艺高聚物改性沥青防水涂料一、产品简介: HC-16高聚物改性沥青防水涂料是以石油沥青为基料，以SBS橡胶为改性剂，以天然纳米材料为填料，并辅高分子聚合物经科学配方生产而成的水性防水涂料。具有优良的施工性能和使用性能，涂膜弹塑性、低温柔韧性及抗老化性优良；高聚物改性沥青防水涂料，不但具有优良的耐水性、抗渗性，且涂膜柔软、具有高档防水卷材的功效，又有施工方便，潮湿基层可固化成膜、粘结力强、可抵抗压力渗透、特别适用于复杂结构，可明显降低施工费用，用于各种材料表面，为新一代环保防水涂料。二、产品特点: 1、冷施工，无毒、无味、无污染；、能厚涂，省工节时； 2、施工安全方便，能在潮湿基层施工，对混凝土、木材、石棉板都有优异的粘结性； 3、低温延伸性特优，能良好地适应基层变形，确保工程防水质量； 4、耐高温、耐腐蚀、耐老化。三、技术指标：产品质量满足JC/T408-2005标准要求：四、适用范围： 1、各种预制、现浇混凝土结构的厂房、仓库、桥梁、民用建筑等屋面及接缝防水； 2、底层住户的地面永久性防湿及厨卫间、阳台的长期防水、地下室墙面、基底及水池的防水防渗； 4、维修老沥青油毡屋面、石棉瓦屋面及各种结构的天沟、泛水等漏水； 5、管道构件的防腐，也可涂刷在自防水刚性构件表面，起抗渗及防止构件粉化腐蚀作用。五、基层要求：基层质量直接关系到防水层的使用寿命，因此，基层必须符合以下要求： 1、水泥砂浆或混凝土标号必须符合设计要求； 2、基层要坚实、平整、无凹凸麻面、无起砂等； 3、与突出屋面结构的连接处及基层的转角处均应做成圆弧形，其半径不宜小于50mm； 4、分格缝与板端缝对齐，缝宽20mm； 5、若有保温层，每10~40m2开设一个排气孔。六、施工顺序及方法：施工顺序应先作节点，附加层，然后再进行大面积涂刷；七、注意事项：

聚合物改性总结

零、绪论聚合物改性的定义：通过物理和机械方法在高分子聚合物中加入无机或有机物质，或将不同类高分子聚合物共混，或用化学方法实现高聚物的共聚、接枝、嵌段、交联，或将上述方法联用，以达到使材料的成本下降，成型加工性能或最终使用性能得到改善，或使材料仅在表面以及电、磁、光、热、声、燃烧等方面赋予独特功能等效果，统称为聚合物改性。聚合物改性的目的：所谓的聚合物改性，突出在一个改字。改就是要扬长补短，要发扬和保留聚合物原有的优势，抑制和克服聚合物原有的缺点，并根据实际需要赋予聚合物新的性能。聚合物改性的三个主要目的： ①克服聚合物原有的缺点，赋予聚合物某些高新的性能与功能 ②改善聚合物的加工工艺性能 ③降低材料的生产成本总之，聚合物改性就是要在聚合物的使用性能、加工性能与生产成本三者之间寻求一个最佳的平衡点。聚合物改性的意义： 1.新品种的开发越来越困难（已开发的品种数以万计，工业化的三百余种。资源限制、开发费用、环境污染） 2.使用性能的多样化、复杂化，要求材料有多种性能及功能，单一聚合物难以实现。 3.聚合物改性科学应运而生——获取新性能聚合物的简洁而有效的方法。聚合物改性的主要方法：共混改性；填充改性；纤维增强复合材料；化学改性；表面改性聚合物改性发展概况几个重要的里程碑事件： 1942年，采用机械熔融共混法将NBR掺和于PVC之中，制成了分散均匀的共混物。这是第一个实现了工业化生产的聚合物共混物。 1948年，HIPS 1948年，机械共混法ABS问世，聚合物共混工艺获得重大进展。二者可称为高分子合金系统研究开发的起点。 1942年，制成了苯乙烯和丁二烯的互穿聚合物网络（IPN），商品名为“Styralloy”,首先使用了聚合物合金这一名称。1960年，建立了IPN的概念，开始了一类新型聚合物共混物的发展。IPN已成为共混与复合领域一个独立的重要分支。 1965年，Kato研究成功OsO4电镜染色技术，使得可用透射电镜直接观察到共混物的形态，这一实验技术大大促进了聚合物改性科学理论和实践的发展，堪称聚合物发展史上重要的里程碑。1965年，热塑弹性体SBS、SIS问世，并用相畴（domain）理论加以解释。制得了在室温下具有橡胶的高弹性，塑料加工温度下可进行加工的新型材料，聚合物改性理论也获得重要进展。一、共混 1．共混改性：①化学共混、物理共混、物理化学共混物理共混（blend）就是通常意义上的“混合”，简单的机械共混；物理/化学共混（就是通常所称的反应共混）是在物理共混的过程中兼有化学反应，可附属于物理共混；化学共混则包括了接枝、嵌段共聚及聚合物互穿网络（IPN）等，已超出通常意义上的“混合”的范畴，而应列入聚合物化学改性的领域了。 ②根据物料形态分类：熔融共混、溶液共混、乳液共混熔融共混是将聚合物组分加热到熔融状态后进行共混。优点：①原料准备操作简单。②熔融时，扩散对流作用激化，强剪切分散作用，相畴较小。③强剪切及热的作用下，产生一定数量的接枝或嵌段共聚物，促进体系相容性。溶液共混是将聚合物组分溶于溶剂后，进行共混。乳液共混是将两种或两种以上的聚合物乳液进行共混的方法。

高强改性沥青生产过程

高效改性沥青生产流程生产流程主要有：生产前准备；沥青及改性物料的添加顺序；生产结束后的设备维护和处理和注意事项几个方面。一，生产前的准备 1.锅炉和设备提前三小时升温，保证设备的基础温度能满足改性沥青的生产要求（锅炉设定温度：高温215℃，低温207摄氏度）； 2.生产任务的下达及任务明确，核算改性无聊的需求量，明确操作人员的分工； 3.改性无聊的准备包括：sbs 丁苯橡胶；SASOLBIT；TP-1；TP-2；软化油（OIL）的准备； 4.开启空压机，检查气路有无脱落，漏气等现象； 5.测试胶体磨能否正常启动，各油泵，各气动阀门能否正常开启及关闭；二，改性物料的添加； 1.因我们的改性沥青设备的生产罐的容量只有4.5吨左右，所以每次沥青的添加量不能超过3.2吨，也就是说每次改性物料添加完毕的总量不能超过4.2吨，以免搅拌时改性物料和沥青溢出； 2.生产时添加的第一步是打进合适量的基质沥青（＞ 3.2吨），并填写生产记录相关项； 3.第二部是基质沥青添加完毕后检查沥青温度，高于175时便可添加合适量SBS 丁苯橡胶（先前已经计算过结果）填写生产记录相关项； 4.第三部是检查SBS融合状况和温度情况，在温度合适的前提下（175～185度），添加合适量的软化油（根据计算结果），填写生产记录相关项； 5.第四步是监控温度的情况下添加合适量的SASOLBIT； 6.第五四步监控生产罐温度，不能超过190度的前提（如超过180度，及时减小生产罐导热油的流量，稳定温度。）过胶体磨两遍后，添加TP-1和TP-2，并搅拌5分钟左右，过最后一遍胶体磨，到发育罐溶胀35～40分钟完成改性沥青生产； 7.完善生产记录表的所有内容。三，生产结束后的设备维护和处理 1. 束后，必须用基质沥青清洗设备的管道。具体操作方法是：用基质沥青泵打1吨左右基质沥青，进其中一个生产罐，开启搅拌机进行充分搅拌； 2. 体磨将搅拌后的基质沥青泵送到另一个生产罐，再进行充分搅拌； 3.用生产泵，将后加入基质沥青的生产罐里的沥青抽出一半到先前的生产罐内存放。 4．及时检查设备的润滑情况包括改性设备和锅炉，发现润滑不良时及时加注润滑油或润滑液， 5. 及时打扫设备及场地的清洁； 6. 关闭设备仪器按下急停按钮； 7. 按操作程序停止锅炉及电器控制，填写锅炉运行记录； 8. 锁好控制门；四，注意事项 1.生产罐的基质沥青添加量必须小于3.2吨； 2.在胶体磨启动前，禁止将手动蝶阀，并且在每次清洗完管道和胶体磨后，必须将此手动蝶阀关闭； 3.在胶体磨剪切改性沥青的过程中，必须先将胶体磨出口阀门打开后，才能开请

聚合物改性沥青生产工艺

聚合物改性沥青生产工艺摘要：聚合物改性沥青生产设备是我公司根据聚合物改性沥青性能结合实际制作安装经验研发的新型聚合物改性沥青生产设备：该聚合物改性沥青生产设备采用先进的研磨剪切机，一次过磨即可将改性剂剪切至1um左右的细度，粉碎效率高；设备自动精确配比，自动化程度高；可生产多种改性沥青。聚合物改性浙青是以基质沥青为原料，加入一定比例的SBS改性剂，通过搅拌、剪切、研磨等方法使SBS均匀地分散于沥青中，形成SBS与基质沥青的共混材料，利用SBS良好的物理性能对沥青做改性处理；它通过把聚合物掺入到基质沥青中而改善其使用性能。改性沥青能显著延长路面寿命、提高路面的抗疲劳能力；有较好的抗车辙能力；有很好的耐高温、抗低温能力；能明显改善路面遇水后的抗拉能力；粘结能力强，提高了路面的抗滑能力；增强了路面的承载能力等。聚合物改性沥青的生产是一个较为复杂的过程，生产过程中涉及到基质沥青、改性剂SBS、相容剂、稳定剂、生产设备及工艺等诸多因素，存在着发育时间长、生产成本高、产品质量不稳定等诸多问题。其产品质量除了受生产配方、基质沥青原料影响外，生产工艺与工艺条件对产品质量也有着极为重要的影响。一、聚合物改性沥青相溶性机理聚合物改性沥青是由高分子聚合物改性剂作为分散相，用物理共混和化学交联的方法以一定的粒径均匀地分散到粒径连续相重新构成的体系。物理共混过程是指通过搅拌、剪切等物理方法将SBS改性剂均匀分散于沥青中，SBS与沥青没有明显的化学反应，只是物理意义上的共存共融。SBS与沥青的物理共混过程可以，将SBS投入沥青中，由于强剪切场的剪切作用，SBS被打碎成小块，并由于对流作用，SBS小块被均匀地分散到沥青中；若SBS小块没有在沥青中进行充分扩散，那么从微观来看，SBS和沥青仍没有充分混合，仍是两种物质的微粒各自聚集在一起，这相当于A~c阶段；沥青中的软组分继续向SBS扩散，SBS被逐渐溶胀，边缘模糊起来，随扩散过程的进行，直到两种物质达到暂时性的稳定混合。化学交联过程是指通过加人稳定剂方式，使SBS与沥青之间发生交联、接枝等化学反应，形成网络化整体结构。因此，经过物理共混过程和化学交联过程的SBS改性沥青能从根本上解决热储存稳定性问题，大幅度提高SBS改性沥青的性能。若聚合物之间存在部分的吸附，极易发生两相之间的离析。相溶性好是指作为分散相的聚合物以一定的径粒，均匀分布在沥青相中，改性效果显著。所以，SBS改性沥青的生产问题就是沥青与SBS的相溶性问题。如果两者的相融性不好，则沥青会发生离析，使改性沥青的技术指标受到很大的影响。二、生产聚合物改性沥青的原料生产聚合物改性沥青的原料包括基质沥青、SBS改性剂和稳定剂等。 1、基质沥青的选择聚合物改性沥青是在基质沥青中掺加少量的热塑性橡胶，通过一定的工艺加工而成，改性沥青的性质与基质沥青密切相关。因此要生产符合规范要求的改性沥青，选择基质沥青是关键。（1）基质沥青与改性剂SBS的相配性石油沥青的组成和性质差异，归根到底是由原油的组成和性质差异。研究表明，沥青是复杂的混合物，在环境温度时呈现弹性型。优质沥青由于其含有适宜的饱和烃、芳香烃、胶质、沥青质组成比例，掺入改性剂时由于足够的软相沥青质、芳香族溶解，形成沥青/体系均匀结构的混合物。但是沥青的三大指标并不能完全反映沥青功能的组分性质。因此我们在生产

改性沥青生产工艺

一、小试，根据样品，按照改性沥青指标，初步确定配方、工艺路线，技术参数，其过程一般为以下几步： 1、根据样品性能、改性沥青指标要求，初步确定配方、制定工艺路线、技术参数等； 2、通过小试，模拟大生产，制备试样，并检测试样性能，根据检测结果，调整改性剂与沥青的配伍，或改变某些技术参数。经过反复试验使各项指标达到最优化；

改性沥青小试配方检测 3、初步确定配伍、工艺路线、技术参数。二、中试，工艺转化的过渡阶段，小试的放大试验，基本接近大生产。采用正常生产改性沥青的成套设备，实现试验和生产

的完全接轨。其过程一般为： 1、检查设备，确定设备处于安全、可用状态，如：改性系统、恒温加热系统、控制系统，上料系统等；设定各部位的技术参数，如：温度、配比、加工量等；沥青泵、高剪切均化机、高性能磨机转动是否灵活；调整磨机磨盘间隙；开启空压机，并调至合适压力；预热所有需要加热的部位。 2、严格按照设备的操作规程，输入规定的基质沥青（2-3吨）、改性剂，经过溶胀、剪切、研磨、孕育生产出合格的改性沥青，其试验过程，应注意观察剪切机、磨机的电流；检查沥青温度是否在工艺规定的范围内，遇到报警，应立即查明原因；改性沥青试验结束后，注意停机顺序。 3、跟踪检测改性沥青的质量，根据检测结果及时调整配伍、技术参数等。 4、基本确定配比、技术参数。三、大生产，实现理论与实践的完全接轨，充分检验小试、中试所确定的配方、技术参数的准确性，其操作过程和中试基本相同，但由于大生产具有生产连续性、质量具有稳定性，又有其不同于中试之处。其过程主要为： 1、检查设备，确定设备处于安全、可用状态，如：改性系统、恒温加热系统、控制系统，上料系统等；按照中试的结果，设定各部位的技术参数；如：温度、配比、加工量等；检查沥青泵、高剪切均化机、高性能磨机转动是否灵活；磨机磨盘保持中

聚合物改性混凝土研究进展

聚合物改性混凝土研究进展摘要：介绍了聚合物改性混凝土的种类、改性机理和研究现状，并对其应用前景作了展望。和普通混凝土相比，聚合物改性混凝土有良好的性能：高的抗折、抗拉强度、好的柔韧性，高的密实度和抗渗性等，当前聚合物改性混凝土主要有 3 种, 即: 聚合物浸渍混凝土, 聚合物混凝土, 聚合物改性混凝土。聚合物改性混凝土学科的发展前景广阔。关键词：聚合物改性混凝土；种类；改性机理；研究现状；前景 0 引言聚合物改性混凝土是指一类聚合物与混凝土复合的材料，是用有机高分子材料来代替或改善水泥胶凝材料所得到的高强、高质混凝土。聚合物改性混凝土的发展已有多年历史，并得到了越来越广泛的应用。目前，聚合物改性混凝土的性能已经得到广泛认可。普通混凝土虽然抗压强度高，但也存在着较多缺点，比如抗拉和抗折强度较低，干燥收缩大，脆性大。在水泥混凝土中加入少量有机高分子聚合物，可以使混凝土获得高密实度，改变混凝土的脆性，拓宽了混凝土的使用领域，能带来较大的社会效益及经济效益[1]。 1 聚合物改性混凝土的分类聚合物改性混凝土按照制备方式，可分为聚合物浸渍水泥混凝土（PIC），聚合物胶结混凝土（PC）和聚合物水泥混凝土（PCC）三种。 1.1 聚合物浸渍混凝土聚合物浸渍混凝土（PIC）是将已经水化的混凝土用聚合物单体浸渍, 随后单体在混凝土内部进行聚合生成的复合材料。聚合物浸渍混凝土有良好的力学性能、耐久性及侵蚀能力。用于浸渍混凝土的聚合物单体主要有丙烯酸或甲基丙烯酸酯、苯乙烯、环氧树脂、不饱和聚酯树脂、丙烯腈等。这种混凝土适用于要求高强度、高耐久性的特殊构件，特别适用于输运液体的有筋管、无筋管、坑道等。聚合物浸渍混凝土因其实际操作和催化复杂，目前多用于重要工程。国外已用于耐高压的容器，如原子反应堆、液化天然气贮罐等。 1.2 聚合物胶结混凝土聚合物胶结混凝土（PC）是以聚合物为唯一胶结材料的混凝土，又称之为树脂混凝土。大部分情况下是把聚合物单体与骨料拌和，把骨料结合在一起，形成整体。聚合物混凝土所用的聚合物主要有环氧树脂、甲基丙烯酸酯树脂、不饱和聚酯树脂、呋喃树脂、沥青等，混凝土的胶结完全靠聚合物，聚合物的用量约占混凝土重量的8%左右，这种混凝土具有高强、耐腐蚀等优点，但目前成本较高，工艺复杂, 经济适用性和工程实用性均很差[2]，只能用于特殊工程（如耐腐蚀工程）。 1.3 聚合物水泥混凝土聚合物水泥混凝土（PCC）是将水泥和骨料混合后，与分散在水中或者可以在水中分散的有机聚合物材料结合所生成的复合材料。制备的方式主要有两种：一是先将聚合物用水分散后，以乳液或聚合物水溶液的形式加入，聚合物胶乳在混凝土水化过程中影响混凝土水化过程及混凝土的结构，从而对水泥砂浆或混凝土的性能起到改善作用。另一种是先将聚合物与水泥或其他分散介质进行预分散，以干拌砂浆的形式使用。混合料与水拌和时，聚合物遇水变为乳液，在混凝土凝结硬化过程中，乳液脱水，形成聚合物固体结构[3]。此外，聚合物还可以纤维或者纤维增强塑料的形式，或者起外加剂的作用在混凝土中获得了应用。聚合物水泥混凝土由于操作简单，改性效果明显，成本较低（相当其他两种聚合物混凝土成本的1/10），因而在实际应用中得到了广泛的应用。 2 聚合物对水泥混凝土的改性机理国内外用于水泥混凝土改性的聚合物品种繁多，但基本上是三种类型：即乳液（乳胶、分散体）、液体树脂和水溶性聚合物。其中乳胶是使用最广的，主要分为三类： 1)橡胶乳液类。主要有天然乳胶(NR)、丁苯乳胶(SBR)和氯丁乳胶(CR) 甲基丙烯酸甲脂

乳化沥青设备价格及配置简介

乳化沥青设备价格及配置简介乳化沥青设备是我公司经过对各种国产、进口的乳化沥青设备综合性能分析对比，集众家所长，结合我公司三十年来在沥青加热、储存及深加工设备研发制造领域积累的丰富经验，经不断改进和完善后推出的一款高品质、高性能全自动乳化沥青设备。乳化沥青设备主要配置系统如下： 1、胶体磨（乳化机）是设备的最关键部位，主要是通过定子、转子之间由于高速运转所产生的剪切力而对物料起到研磨、分散作用。 2、沥青配置系统：应具备升温、控温、保温的功能，并具备一定的容量（能满足生产1-3小时）。沥青配置系统一般由罐体、加热器、温控器、搅拌器、液位控制器等组成。 3、皂液掺配系统：由热水罐与皂液罐及相应管道组成。皂液掺配系统中所有与皂液接触的部位：采用防腐蚀的材料和技术处理，以提高系统的使用寿命。 4、胶乳系统：胶乳由泵经流量计注入胶体磨内，其流量需借助于速度调节机构设定乳液泵的转速，以获得要求的乳化液/乳胶比。胶乳罐不需要加热，需增加搅拌装置，罐体需采用防腐材料制作。 5、计量控制系统：是对沥青、水、乳化剂和添加剂按一定的比例供给，在连续运动过程中所产生的温度、压力、流量、配合比等因素的变化实行检测与控制，以实现稳定生产高质量的乳化沥青。 6、板式换热冷却循环系统:改性乳化沥青经过板式换热器，利用水循环冷却降温后进入成品储存罐，以增强储存稳定性。同时换热后的热水可用于皂液的配置，节约能源。 7、电气系统：主要由各电机的控制系统、电源、各执行元件及电器显示系统组成。可按工艺要求控制各原料配比、流量、各点的温度，可按流程控制各个生产节点，并可打印生产报表等。以上阐述为本公司常规系统配置，恭请用户选购设备前详细斟酌和咨询，本公司将为客户虔诚技术服务。乳化沥青设备的操作形式：手动/自动一体。乳化沥青成品中的沥青固含量手动/自动变

高分子聚合物改性沥青防水涂膜倒置式防水屋面施工方案

高分子聚合物改性沥青防水涂膜倒置式防水屋面施工方案班级: ____________________ 姓名：__________ 周凡学号: ____________________ 指导教师：________________ 成都农业科技职业学院建筑园林分院

目录一、-------------------------- 工程概况1 二、--------------------------- 施工准备工作 1 1、材料准备-------------------------- 2 2、作业条件准备---------------------- 2 3、施工机具准备---------------------- 3 三、-------------------------- 工艺流程3 1、屋面施工工艺流程-------------------- 3 2、找坡层施工工艺流程-------------------- 3 3、找平层施工工艺流程-------------------- 3 4、防水层施工工艺流程-------------------- 4 5、保温层施工工艺流程-------------------- 4 6、隔离层施工工艺流程-------------------- 4 7、保护层施工工艺流程-------------------- 4 四、----------------------------- 施工操作方法及要点------------------------ 4 1、结构层施工施工操作方法及要点-------------- 4 2、找坡层施工施工操作方法及要点-------------- 5 3、找平层施工施工操作方法及要点-------------- 7 4、防水层施工施工操作方法及要点-------------- 9 5、保温层施工施工操作方法及要点-------------- 12 6、隔离层施工施工操作方法及要点-------------- 13 7、保护层施工施工操作方法及要点-------------- 14

改性沥青成套设备

改性沥青成套设备改性沥青成套设备是我公司根据改性沥青性能结合实际制作安装经验研发的新型改性沥青设备：该改性沥青设备采用先进的研磨剪切机，一次过磨即可将改性剂剪切至1um左右的细度，粉碎效率高；设备自动精确配比，自动化程度高；可生产多种改性沥青。改性沥青成套设备可以手动和自动控制生产SBS、橡胶粉、SBR、PE SMA改性沥青。改性沥青设备主要配置系统如下： 1、基质沥青快速升温系统：采用螺旋板式或列管式换热器通过导热油使基质沥青得到快速加热，以满足生产工艺的需要。在密封环境内加热升温，避免了基质沥青因长时间高温加热和暴露在空气中而产生老化现象，生产过程中产生的硫化物相当有限，减少环境污染。 2、改性剂SBS风送或螺旋添加系统：将人工倒入倒料斗的改性剂通过风或螺旋送至沥青配料罐中。可配有计量系统。 3、基质沥青计量系统：通过基质沥青泵和沥青流量计将设定好的沥青量通过变频器及计算机联锁加入到配料罐中。基质沥青泵和沥青流量计采用知名品牌产品，以确保配比精确。 4、基质沥青泵送过滤系统：特别制作的沥青过滤器可将高温基质沥青中的杂质及异物进行有效过滤，防止损坏后续设备。 5、SBS与基质沥青快速混匀系统：根据生产配方调配沥青混合料，通过其组合式搅拌器以保证搅拌均匀。对沥青中的SBS起到预剪切作用。 6、胶体磨或三级高速剪切机：是本设备的心脏，直接关于到产品的质量。物料在多级多层精密配合的转子和定子的高速剪切下，得到撕裂和粉碎，使SBS变成微小的颗粒均匀地分散在沥青中，形成稳定的胶体。 7、改性沥青发育储存系统：可配置多个发育（成品）罐满足工艺上融胀时间45～60分钟的需要。SBS改性沥青发育罐内置导热油加热器，保证了改性沥青发育、储存所需工作温度；并配置高效搅拌系统，有效防治改性沥青发生离析。 8、稳定剂自动或人工添加系统：可配有计量系统。

聚合物的合成与改性技术论文

苏州大学本科生考试答卷封面考试科目：聚合物的合成与改性技术____授课教师: 院别：材料与化学化工学院专业：学生姓名：学号：考试日期：2012 年6 月15日

聚合物改性的主要方法内容摘要：鉴于本学期也同时在学习精细化工产品的合成与应用，而且我发现精细化工产品的合成大多是在聚合物合成与改性技术的指导下完成的，聚合物的改性方法是在精细化工产品合成中被运用得最为广泛的理论基础。因此，我要结合精细化工产品中的船舶涂料来简单地阐述我对聚合物改性的主要方法在实际生活中具体应用的看法，着重揭示聚合物改性方法对人类生活、社会发展的巨大意义。关键词：聚合物改性的主要方法船舶涂料应用一、聚合物改性的方法分类及其概念（1）共混改性 1、聚合物共混的本意是指两种或者两种以上聚合物经混合，制成宏观均匀的材料的过程。 2、从广义上分类，共混包括：物理共混，也就是通常意义上的混合；化学共混，如聚合物互穿网络；物理化学共混，在物理共混过程中发生一些化学反应。 3、共混的操作仪器：捏合机、静态混合器、滚筒磨、密炼机、挤出机。 4、共混的应用领域：聚合物的增韧改性、增强耐高温聚合物的流动性、将特性聚合物和廉价聚合物混合降低成本。（2）填充改性 1、定义：这个方法一般是塑料成型加工过程中加入无机或者有机填料的过程。 2、填充改性的应用：质量、机械性能、热变形温度、成型加工性能等的改性。（3）化学改性 1、化学改性包括：嵌段共聚、接枝共聚、交联、互穿聚合物网络等。 2、应用：交联橡胶、热塑性弹性体（嵌段共聚）等。（4）表面改性 1、包括：化学、电学、光学、热学和力学等性能的改善。 2、应用：印刷、粘合、涂装、染色、电镀、防雾。二、聚合物改性在精细化工产品合成过程中的实际应用（以船舶涂料为例）主要合成树脂涂料有：醇酸树脂涂料、氨基树脂涂料、环氧树脂涂料、酚醛树脂涂料、聚氨酯涂料、丙烯酸树脂涂料、聚氨树脂涂料、乙烯树脂涂料、橡胶涂料等等。以上所举出的树脂分别都有属于自己的优良特性。比如聚氯乙烯就是通过聚乙烯氯化得到的，聚氯乙烯与聚乙烯相比，它具有很好的防紫外线的功能，可以用作船舶的防腐漆。再如醇酸树脂，它作为涂料时的涂层具有良好的柔韧性，附着力和机械强度好；耐有机溶剂；耐热，耐久性好，不易老化；价格便宜。但是也存在着一些缺陷使得合成产品并非完美，其由于带有极性基团酯基，所以耐水性、防潮性、耐碱性欠差。所以我们必须利用一些聚合物改性方法，在醇酸树脂中加入脂肪酸、多元醇、酚醛树脂、多异氰酸酯等改性剂使其发生化学反应来制成新型醇酸树脂，改善原来的醇酸树脂性能，使得醇酸树脂涂料能够在更多的领域得到更好地运用。在实际应用中，与建筑材料不同的船舶需要长期处于海洋环境中，海水对金属的腐蚀比在大陆环境中大气、水分对物质的腐蚀更加严重，因此要船舶能够在海洋这样苛刻的高强度的电化学腐蚀环境中保持正常的工作
