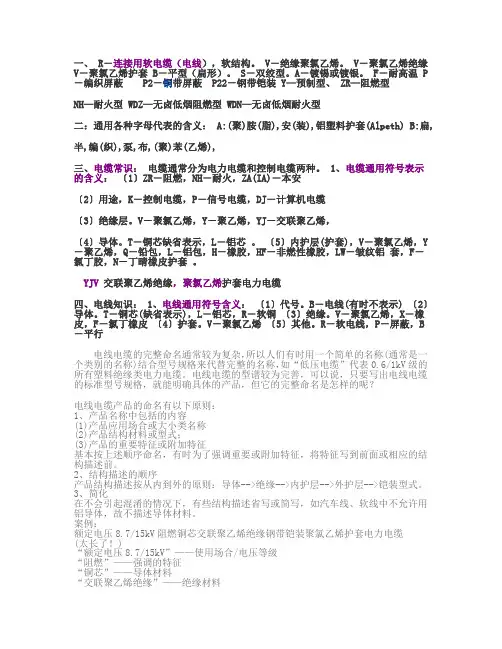

电线电缆中常用符号的意义

RVVP：铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆电压300V/300V 2-24芯

（主人解释：R.软电线；VV.PVC绝缘和PVC护套，只有一个V是指前者，且没有护套；P.屏蔽线

K.控制电缆；B.电线；-105.表示最高可用于105摄氏度，橡胶电缆，主要用于电动工具的电源电缆

最后字母是B，表示扁平电缆，就是那种一排多股线粘在一起那种，有白色、灰色等，有些人叫“排线”

，中间有L是铝导线，有J是交联，有ZR连在一起是“阻燃”，有NH连在一起是“耐火”有下标22表示钢铠装，2表示铜铠装，

最后的P有下标2好象是铜屏蔽层，没有是编织屏蔽）

用途：仪器、仪表、对讲、监控、控制安装

RG：物理发泡聚乙烯绝缘接入网电缆用于同轴光纤混合网（HFC）中传输数据模拟信号

UTP：局域网电缆用途：传输电话、计算机数据、防火、防盗保安系统、智能楼宇信息网

KVVP：聚氯乙烯护套编织屏蔽电缆用途：电器、仪表、配电装置的信号传输、控制、测量

SYWV（Y）、SYKV 有线电视、宽带网专用电缆结构：（同轴电缆）单根无氧圆铜线+物理发泡聚乙烯（绝缘）+（锡丝+铝）+聚氯乙烯（聚乙烯）

RVV（227IEC52/53）聚氯乙烯绝缘软电缆用途：家用电器、小型电动工具、仪表及动力照明

A VVR聚氯乙烯护套安装用软电缆

SBVV HYA 数据通信电缆（室内、外）用于电话通信及无线电设备的连接以及电话配线网的分线盒接线用

RV、RVP 聚氯乙烯绝缘电缆

RVS、RVB 适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电缆

BV、BVR 聚氯乙烯绝缘电缆用途：适用于电器仪表设备及动力照明固定布线用

RIB音箱连接线（发烧线）

KVV聚氯乙烯绝缘控制电缆用途：电器、仪表、配电装置信号传输、控制、测量SFTP 双绞线传输电话、数据及信息网

UL2464 电脑连接线

VGA显示器线

SYV同轴电缆无线通讯、广播、监控系统工程和有关电子设备中传输射频信号（含综合用同轴电缆）

SDFA VP、SDFA VVP、SYFPY 同轴电缆，电梯专用

JVPV、JVPVP、JVVP 铜芯聚氯乙烯绝缘及护套铜丝编织电子计算机控制电缆

二

1）类别：H——市内通信电缆

HP——配线电缆

HJ——局用电缆

（2）绝缘：Y——实心聚烯烃绝缘

YF——泡沫聚烯烃绝缘

YP——泡沫／实心皮聚烯烃绝缘

（3）内护层：A——涂塑铝带粘接屏蔽聚乙烯护套

S——铝，钢双层金属带屏蔽聚乙烯护套

V——聚氯乙烯护套

（4）特征：T——石油膏填充

G——高频隔离

C——自承式

（5）外护层：23——双层防腐钢带绕包销装聚乙烯外被层

33——单层细钢丝铠装聚乙烯被层

43——单层粗钢丝铠装聚乙烯被层

53——单层钢带皱纹纵包铠装聚乙烯外被层

553——双层钢带皱纹纵包铠装聚乙烯外被层

市话通信电缆↘↙涂塑铝带粘接屏蔽聚乙烯护套

HYFAT

泡沫聚乙烯绝缘↗↖石油膏填充

*市话通信电缆↘↙涂塑铝带粘接屏蔽聚乙烯护套

HY AC

实心聚乙烯绝缘↗↖自承式

HY A-200×2---- ×0.4含义：铜芯实心聚烯烃绝缘，涂塑铝粘接屏蔽聚乙烯护套的市内通信电缆线组为对绞，线径为0.4mm，对数为200对。

YJV22-3*95，铜导体，交联聚乙烯绝缘，双钢带铠装，聚氯乙烯护套。

敷设方式

穿焊接钢管敷设SC

穿电线管敷设MT

穿硬塑料管敷设PC

穿阻燃半硬聚氯乙烯管敷设FPC

电缆桥架敷设CT

金属线槽敷设MR

塑料线槽敷设PR

钢索敷设M

穿聚氯乙烯塑料波纹电线管敷设KPC

穿金属软管敷设CP

直接埋设DB

电缆沟敷设TC

混凝土排管敷设CR

AB/沿或跨梁(屋架)敷设

BC/暗敷在梁内

AC/沿或跨柱敷设

CLC/暗敷在柱内

WS/沿墙面敷设

WC/暗敷在墙内

CE/沿天棚或顶板面敷设

CC/暗敷在屋面或顶板内

SCE/吊顶内敷设

ACC/暗敷在不能上人的吊顶内

ACE/在能进人的吊顶内敷设

F/地板或地面下敷设

TC 穿电线管敷设

SC 穿焊接钢管敷设

KBG 穿套接扣压式薄壁钢导管敷设PC 穿硬塑料管敷设

CT 用电缆桥架敷设

MR 用金属线槽敷设

WC 暗敷在墙内

FC 暗敷在地面或地板内

CC 暗敷在屋面或吊顶内

BC 暗敷在梁内

CLC 暗敷在柱内

WE 沿墙明敷

CE 沿天棚面或顶板面明敷

BE 沿屋架或跨屋架明敷

用瓷瓶或瓷柱附设K

用塑料线槽附设PR

用钢线槽附设SR

穿水煤气管附设RC

穿焊接钢管附设SC

穿电线管附设TC

穿聚氯乙烯硬质管附设PC

穿聚氯乙烯半硬质管附设FPC

穿聚氯乙烯塑料波纹电线管附设KPC 用电缆桥架附设CT

用瓷夹附设PL

用塑料夹附设PCL

用金属软管附设CP

沿钢索附设SR

沿屋架或跨屋架附设BE

沿柱或跨柱附设CLE

沿墙面附设WE

沿天棚面或顶板面附设CE

在能进人的吊顶内附设ACE

暗敷设在梁内BC

暗敷设在柱内CLC

暗敷设在墙内WC

暗敷设在地面内FC

暗敷设在顶板内CC

暗敷设在不能进人的吊顶内ACC 线吊式CP

自在器线吊式CP

固定线吊式CP

防水线吊式CP

吊线器式CP

链吊式CH

管吊式P

壁装式W

吸顶式或直附式S

嵌入式R

顶棚内安装CR

墙壁内安装WR

台上装T

支架上安装SP

柱上安装CL

座装HM
