建筑给排水系统改造工程概况

第一小节给排水系统改造工程概况

1工程概况

1、本项目为2014年国资委建材机关服务中心海淀区老旧小区综合整治项目-定慧寺小区。位置于本市海淀区。11#、16#楼为地上16层，地下2层，30#楼为地上6层，地下一层，均为二类居住建筑。本项目本体改造为3栋住宅单体，总建筑面积23873.8平方米。

（1）改造容：

1）更换楼给排水立管，更换消火栓箱。

2）更换地下公共卫生间洁具，管道。

3）采暖系统干管（散热器不在改造围）、立管及支管更换，地下人防设备、排烟风机更换。

4）给排水外线系统，包括重建化粪池，给排水、消防管道及雨水管道的更换，增加雨水口。

（2）本工程给水系统分为两个区，地下二层到地上四层为低区，低区用水量由市政直接供水。五层到十七层为高区。高区的用水由地下无负压设备加压后提供。最高日用水量246.00m3，由各户水表计量。各点的供水压力不大于0.2MPa。

（3）本工程采用污废水合流方式，排水量为233.70m3，污废水出室外经化粪池处理后排入市政管。

（4）本工程采暖热源由区域换热站提供，供回水温度为75/55℃。采暖采用上供下

回单双管供暖系统。

（5）给排水、采暖系统共包含以下分项：给水系统、排水系统、雨水系统、消防系统、采暖系统。

12.2各系统使用材料、工艺及做法要求

1、各系统试验要求

2、主要阀门试验持续时间

注：具体试验强度按照GB50242-2002相关要求。

12.3施工安排

1、施工组织

（1）施工组织系统

为了更快、更好地完成本工程施工任务，在质量和使用功能方面更上一层楼，我公司建立了以项目经理为核心的管理层，采取项目经理负责制，由项目经理负责工程全面的安排，项目部配备有技术员、安全员、施工员、质量员、预算员、材料员，责任到人，各负其职。

（2）施工人员安排

管道拆除阶段人员安排

装修阶段人员安排

（3）施工过程的重点控制

本工程安装阶段主要对住宅层给排水系统管道试压进行重点控制。第一步：原材料进场后要求严格统一的进行强度试验。

第二步：安装前管道加工丝扣要规，安装管件时用力要均匀。

第三步：管道安装完毕后及时把系统串联并做好强度试验，符合规要求再进行管道保护。

第四步：待各系统全部安装完毕再进行一次系统强度试验。

2、施工进度计划

（1）本工程面积大、施工流水段多，因此要密切与土建专业配合并合理组织人力，高效率、高质量的进行施工。

（2）保证进度的措施：多个施工小组，每个小组编制都以老带新。

3、组织协调

（1）积极配合好土建、电气及装修等工种在各阶段的施工，积极参与工程的图纸会审和工程协调工作，完成好分项工程的各项工作，在施工过程中严格执行施工方案及技术交底，在自互检、交接检的基础上接受监理工程师的检查和验收。

12.4施工准备

1、技术准备

首先在工程施工前，加强对施工区域管线的调查工作，将工作做在前面，防患于未然。（1）从技术上引起重视：项目部技术负责人在制定施工组织设计方案时，首先从现状管线保护角度考虑方案的可操作性和安全性，从方案上保证管线无事。

（2）从施工过程引起重视：在施工前，首先根据管线图，摸清各管线的管位和走向。（3）熟悉、审查图纸，参加设计交底，办理工程洽商。

（4）依据ISO9002质量管理和质量保证标准编制工程项目质量计划确定关键工序，特殊工序并编制作业指导书。

（5）收集已建工程质量通病信息，明确施工重点与难点，制定相应质量保证措施及质量预防措施。

（6）编制工程技术交底和安全技术交底。

施工方案交底计划安排表

施工计划交底计划表

2、物资准备

（1）编制材料计划任务书

（2）编制外加工定货计划，提出技术、质量要求及供方应提供的资料。

（3）塑料管材进场必须进行复试合格后才可以使用。

3、施工机具、工具

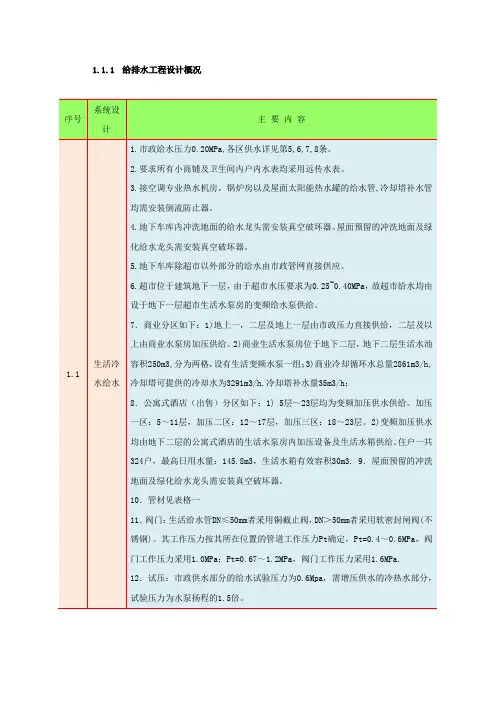

给排水工程设计概况

1.1.1给排水工程设计概况

序号计主要内容 1.2 污水废水1.本工程采用污水、雨水分流管道系统，建筑物内采用生活污水与废水合流管道系统。管材及接口详见表格一。 2.地面以上楼层污水能重力流排出的重力流排入室外污水管，不能重力流排出的的污水排至地下室污水泵房集水坑后，经污水泵房提升后排入室外污水管； 3.室内一层预留排水管做至高出地面500mm,二三层均在板下预留排水接口，二层排水预留排水接口标高均为FL1+3.9,三层排水预留排水接口标高均为FL2+3.7,后续装修时厨房排水须经网框地漏后排入预留的污水管（专接厨房），此部分排水经隔油器处理合格后提升排入室外污水管。 4.地下室餐饮和超市的需要隔油的废水先排至地下二层的提升一体化成品隔油池后在排入室外污水管网。 5.所有卫生洁具的存水弯水封深度不小于50mm。空调机房地漏采用密闭地漏。 6.地下室集水坑潜污泵均为自藕式安装,每个防火分区内设定一个集水坑采用消防电源，坡道集水坑均采用两路电源。 7.一层污水排出管超30米的应设置清扫口，清扫口设置在板下。 8.公寓式酒店内卫生间采用同层排水，降板高度300mm.每层采用TTC排同层积水装置。 9.试压：压力废水管道按潜污泵扬程的2倍进行试压。 10.排水管做闭水试验，注水高度以一层楼的高度为标准，安装管道时应考虑试水措施，在30min分钟内不渗、不漏为合格，排出管道应以最底层排水设备至室外排水井之全程注满水试验，在60min内不渗不漏为合格。 1.3 雨水1. 裙房大屋面采用虹吸雨水排水系统;机房屋顶以及中庭飘顶雨水均为外落水，排至2 2.420标高的大屋面，详见建筑平面;其余小屋面及雨篷为87雨水系统。影院屋面虹吸雨水斗及雨水管不得安装在影厅内。 2．雨水重现期：雨水排水系统排水能力虹吸设计按20年设计，和溢流一共按50年。雨水室外场地和道路雨水重现期取2年。公寓屋面采用87斗雨水系统。3．暴雨强度公式：q= 3306.63(1+0.8201lqP))/（t+18.99)^0.7735

建筑给水排水系统组成

15.2.1建筑给水排水系统组成一、建筑给水民用建筑给水通常分生活给水系统和消防给水系统。一般民用建筑如住宅、办公楼等可将二者合并为生活一消防给水系统。现以生活、消防给水为例说明建筑给水的主要组成，见。 1、引入管引入管又称进户管，是从室外供水管网接出，一般穿过建筑物基础或外墙，引入建筑物内的给水连接管段。每条引入管应有不小于3‰的坡度坡向外供水管网，并应安装阀门，必要时还要设泄水装置，以便管网检修时放水用。 2、配水管网配水管网即将引入管送来的给水输送给建筑物内各用水点的管道，包括水平干管、给水立管和支管。 3、配水器具配水器具包括与配水管网相接的各种阀门、放水龙头及消防设备等。 4、水池、水箱及加压装置当外部供水管网的水压、流量经常或间断不足，不能满足建筑给水的水压、水量要求，需设贮水池或高位水箱及水泵等加压装置。 5、水表水表用来记录用水量。根据具体情况可在每个用户、每个单元、

每幢建筑物或一个居住区内设置水表。需单独计算用水量的建筑物，水表应安装在引入管上，并装设检修阀门、旁通管、池水装置等。通常把水表及这些设施通称为水表结点。室外水表结点应设置在水表井内。二、建筑排水民用建筑排水主要是排出生活废水、生活污水及屋面雨（雪）水。一般民用建筑物如住宅、办公楼等可将生活污（废）水合全流排出，雨水管单独设置。现以排除生活污水为例，说明建筑排水系统的主要组成，如所示。 1、卫生器具及地漏等排水泄水口 2、排水管道及附件（1）存水弯（水封段）。存水弯的水封将隔绝和防止有害、易燃气体及虫类通过卫生器具泄水口侵入室内。常用的管式存水弯有：N（S）形和P形。（2）连接管。连接管即连接卫生器具及地漏等泄水口与排水横支管的短管（除坐式大便器、钟罩式地漏外，均包括存水弯），亦称卫生器具排水管。（3）排水横支管。排水横支立管接纳连接管的排水并将排水转送到排水立管，且坡向排水立管。若与大便器连接管相接，排水横支管管径应不小于100m m，坡向排水立管的标准坡度为0.02。（4）排水立管。排水立管即接纳排水横支管的排水并转送到排
