磨曲轴连杆轴颈通用夹具

夹具设计实例

实验三：机床夹具设计 姓名：谢银飞班级：机制152班学号：72（22） 姓名：朱嘉俊班级：机制152班学号：73（23） 一.明确设计任务 1.设计任务 加工拨叉上?孔(工件材料45钢）。工件以?孔、叉口及槽在定位轴2、削边销1、?偏心轮3上定位，由偏心轮夹紧工件，并利用偏心轮楔面的作用限制工件一个自由度。本夹具采用铰链式钻模板，放松锁锁紧螺钉6，即可回转钻模板，以便于装卸工件。图1所示为拨叉钻孔工序图。? 设计在Z525立式钻床上钻拨叉零件上?的钻床夹具。 图 1 零件图 图 2 三维实体图

2．杠杆臂加工工艺分析 （1）加工要求 加工φ10 和φ13 两孔；孔距为78±；U型槽14.20+0.1对称轴线与?轴线的水平尺寸为±，垂直尺寸为两孔垂直；?对?轴线平行度公差为；φ13对φ22 轴线垂直度公差为。Φ10 孔Ra 值为，Φ13 孔Ra 值为。 （2）加工工艺由于该工序中两个孔的位置关系为相互垂直，且不在同一个平面里，要钻完 一个孔后翻转90°再钻削另一个孔，因此要设计成翻转式钻夹具。分析零件图可知，该拔叉的叉角两端面厚度薄于连接的表面，但减少了加工面，使用淬火处理提供 局部的接触硬度。叉角两端面面积相对较大，可防止加工过程中钻头钻偏，保证 孔的加工精度，及孔与叉角两端面的垂直度。其它表面加工精度较低，通过铣削、钻床的粗加工就可达到加工要求；而主要工作表面虽然加工精度相对较高，但也 可以在正常的生产条件下，采用较经济的方法保质保量地加工出来，可见该零件 工艺性好。 二．定位方案与定位元件 1.夹具设计要求 已知工件材料为45钢，毛坯为模锻件，所用机床为Z525型立式钻床，大 批生产规模。试为该工序设计一钻床夹具。 2、夹具的设计方案? 分析：? ①孔?为自由尺寸，可一次钻削保证。该孔在轴线方向的设计基准距离槽 14.20+0.1mm的对称中心线为±；在径向方向的设计基准是孔?的中心线，其对称 度要求为，该尺寸精度可以通过钻模保证。 ②孔：、槽14.20+0.1mm和拨叉槽口510+0.1mm是已完成的尺寸，钻孔?。 ③立钻Z525的最大钻孔直径为?25mm，主轴端面到工作台面的最大距离H 为700mm，工作台面尺寸为375mm×500mm，其空间尺寸完全能够满足夹具的布 置和加工范围的要求。 ④本工序为单一的孔加工，夹具可采用固定式。 方案设计:? 1、定位基准的选择：为了保证孔?对基准孔?垂直并对该孔中心线的对称度 符合要求，应当限制工件X的平移、Y轴旋转、Z轴旋转，三个自由度；为保证孔?处于拨叉的对称面内且不发生扭斜，应当限制Y轴旋转自由度； 根据零件的构造，最容易想到的是以Φ22mm 的孔为定位基准，这样可以 避免基准不重合误差，同时可以限定四个自由度；用Φ22 孔口端面（底面） 限定零件的上下移动的自由度；用φ10 孔附近圆柱表面限定零件沿Φ22 中心 线转动的自由度就可以实现完全定位。 φ10 孔附近为悬壁梁结构,加工时容易变形,在φ10 孔口端面(底面)设辅助 支承,用来增加零件的刚性。

发动机曲轴连杆实习报告范文

发动机曲轴连杆实习报告范文 实习是大学进入社会前理论与实际结合的最好的锻炼机会，也是大学生到从业者一个非常好的过度阶段，更是大学生培养自身工作能力的磨刀石，作为一名刚刚从学校毕业的大学生，能否在实习过程中掌握好实习内容，培养好工作能力，显的尤为重要。 发动机曲轴连杆实习报告一 今日实习目的地：南车柴油机二分厂 实习车间：曲轴加工车间 在王工的带领下，进入了曲轴加工车间，首先，向我们介绍了曲轴的用途，以及各个部位特点，如何加工而成、 曲轴是活塞式发动机中最重要、承受负荷最大的零件之一。其主要功用是将活塞的往复运动通过连杆变成回转运动，即把燃料燃烧的爆发力通过活塞、连杆转变成扭矩输送出去做功，同时还带动发动机本身的配气机构和相关系统工作 曲轴一般由主轴颈，连杆轴颈、曲柄、平衡块、前端和后端等组成。一个主轴颈、一个连杆轴颈和一个曲柄组成了一个曲拐，曲轴的曲拐数目等于气缸数(直列式发动机);V型发动机曲轴的曲拐数等于气缸数的一半。主轴颈是曲轴的支承部分，通过主轴承支承在曲轴箱的主轴承座中。主轴承的数目不仅与发动机气缸数目有关，还取决于曲轴的支承方式。曲轴的支承方式一般有

两种，一种是全支承曲轴，另一种是非全支承曲轴。曲轴的形状和曲拐相对位置(即曲拐的布置)取决于气缸数、气缸排列和发动机的发火顺序。 轴典型加工工艺 曲轴的典型加工过程如下 铣端面打中心孔粗精车所有主轴颈及周轴颈铣角向定位面粗精车所有连杆颈粗磨第四主轴颈 车平衡块钻直斜油孔半精磨 1、主轴径7车铣割滚压精磨所有主轴颈及周轴颈淬火回火探伤精磨第四主轴颈喷丸钻工艺孔 两端孔的加工精磨所有连杆颈动平衡抛光所有轴颈清洗防锈 铣键槽 曲轴加工第一工序铣端面、钻中心孔。通常以两端主轴颈的外圆表面和中间主轴颈的轴肩为粗基准，这样钻出的中心孔可保证曲轴加工时径向和轴向余量均匀。 径向定位主要以中心线为基准，还可以两端主轴颈外圆为精基准。轴向定位用曲轴一段的端面或轴肩。角度定位一般用法兰盘端面上的定位销孔或曲柄臂上铣出的定位平台。采用不同的加工工艺方法和设备，定位基准的选用亦有不同。

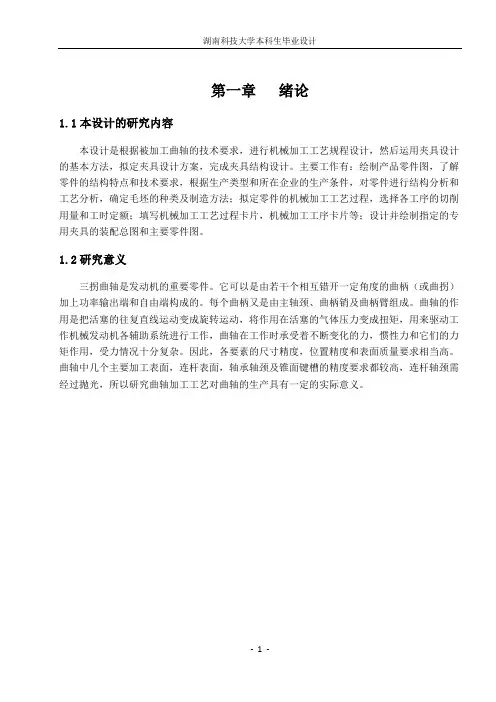

曲轴工艺规程设计及系列夹具设计

编号 无锡太湖学院 毕业设计（论文） 题目：曲轴工艺规程设计及系列夹具设计信机系机械工程及其自动化专业 学号：0923185 学生姓名：陈其伟 指导教师：张大骏（职称：高级工程师） （职称：） 2012年5月25日

无锡太湖学院本科毕业设计（论文） 诚信承诺书 本人郑重声明：所呈交的毕业设计（论文）《空压机曲轴工艺的规程设计及系列夹具设计》是本人在导师的指导下独立进行研究所取得的成果，除了在毕业设计（论文）中特别加以标注引用、表示致谢的内容外，本毕业设计（论文）不包含任何其他个人、集体已发表或撰写的成果作品。 班级：机械94 学号：0923185 作者姓名： 2013年5月25日

无锡太湖学院 信机系机械工程及其自动化专业 毕业设计 论文 任务书 一、题目及专题： １、题目空压机曲轴工艺规程设计及系列夹具设计 ２、专题 二、课题来源及选题依据 1无锡力源压缩机有限公司 2产品图纸 3产品材料：QT600-3 4年产量2000件 三、本设计（论文或其他）应达到的要求： 1．工艺规程设计;（工艺过程卡片和工序卡片） 2．夹具设计3套，包括总图及零件图，折合A0图纸不少于3张; 3．设计说明书一份；(不少于10000字） 4．专业论文翻译；（不少10000字符） I

四、接受任务学生： 机械94班姓名陈其伟 五、开始及完成日期： 自2012年11月12日至2013年5月25日六、设计（论文）指导（或顾问）： 指导教师签名 签名 签名 教研室主任 〕签名 〔学科组组长 研究所所长 系主任签名 2012年11月12日 II

摘要 本次设计的主要内容包括空压机曲轴的工艺规程设计和系列夹具设计的两大方面。制定工艺规程设计的原始资料包括：零件的图样，产品验收质量标准，产品的年生产纲领和生产类型、毛坯图样、生产条件、零件材料等。制定工艺规程设计步骤如下：审查零件的图样，工艺方案的确定，对样品进行工艺分析，零件的毛坯选择以及毛坯图说明;工艺设计过程（包括加工段的分析，工序的集中和分散，工序顺序的安排，定位基准的选择，零件表面加工方法的选择);制定工艺路线（工艺方案，工艺方案的比较与分析），工序间尺、公差、表面粗糙度及毛坯尺寸的确定，加工余量、切削用量、工时定额的确定，填写工艺文件。夹具设计必须满足的要求有：保证加工精度，夹具的总体方案应与年生产纲领相适应，安全、方便、减轻劳动强度，排屑顺畅，具有良好的强度、刚度和结构工艺性。夹具设计包括工件的定位，定位误差的分析与计算，夹紧机构的确定，夹具力的确定（包括方向，作用点和大小）。 当工艺规程及夹具设计确定后，再绘制夹具总装配图、主要零件图和说明书的编写。 关键词：工艺规程设计；夹具设计；加工余量；定位误差 III

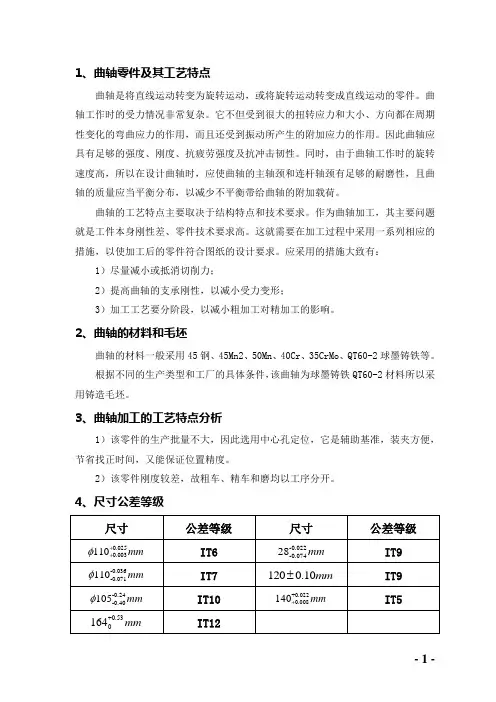

曲轴的加工工艺及夹具设计.

明达职业技术学院 毕业设计 曲轴加工工艺及曲轴连杆轴颈 磨床夹具设计 专业机电一体化技术 学生姓名郑为山 班级09 机电一班 学号 62093138 指导教师问德刚 完成时间2011年12月15日

目录 摘要 (2) 1轴零件图的分析 (3) 1.1曲轴零件及其工艺特点 (3) 1.2曲轴的主要技术要求 (4) 1.3曲轴零件加工要求 (4) 1.4 曲轴零件工艺特点 (4) 2曲轴的机械加工 (4) 2.1曲轴的材料和毛坯 (4) 2.2 曲轴的机械加工工艺过程 (5) 3曲轴连杆轴颈磨床夹具设计 (14) 3.1 机床夹具的分类、基本组成和功用 (14) 3.2加紧方案 (15) 3.3定位基准的选择 (15) 3.4定位误差分析 (15) 3.5夹具结构简图 (17) 3.6夹具的使用方法 (19) 总结 (20) 参考文献 (21) 致谢 (22)

曲轴加工工艺及曲轴连杆轴颈磨床夹具设计 郑为山 【摘要】曲轴是汽车发动机的关键零件之一,其性能好坏直接影响到汽车发动机的质量和寿命.曲轴在发动机中承担最大负荷和全部功率,承受着强大的方向不断变化的弯矩及扭矩，同时经受着长时间高速运转的磨损，因此要求曲轴材质具有较高的刚性、疲劳强度和良好的耐磨性能。发动机曲轴的作用是将活塞的往复直线运动通过连杆转化为旋转运动，从而实现发动机由化学能转变为机械能的输出。 本课题是曲轴的加工工艺的分析与设计进行探讨。工艺路线的拟定是工艺规程制订中的关键阶段，是工艺规程制订的总体设计。所撰写的工艺路线合理与否，不但影响加工质量和生产率，而且影响到工人、设备、工艺装备及生产场地等的合理利用，从而影响生产成本。 所以，本次设计是在仔细分析曲轴零件加工技术要求及加工精度后，合理确定毛坯类型，经过查阅相关参考书、手册、图表、标准等技术资料，确定各工序的定位基准、机械加工余量、工序尺寸及公差，最终制定出曲轴零件的加工工序卡片。 【关键词】发动机曲轴工艺分析工艺设计夹具

专用夹具毕业设计论文案例

专用钻床夹具的设计 专用夹具的设计过程包括： 1、准备阶段 2、设计阶段 3、绘图阶段 4、标注尺寸、技术要求 5、编写零件明细表 6、绘制非标准夹具零件图 下面以某麦稻联合收割机中的一零件为例，介绍钻床专用夹具的设计过程。 1.1准备阶段 该零件的零件图见图1。 生产类型：中批生产。 毛坯类型：棒料：φ110X15 零件的加工工艺流程见表1。 现要求设计第30道工序的专用钻床夹具。 第30道工序的机械加工工艺卡片见表.2。 机床：Z5125 刀具：φ7钻头（W18Cr4V） 1.2设计阶段 1.根据零件图和工艺过程确定零件定位夹紧方案 根据零件特点，按照工艺过程要求，确定工件定位夹紧方案，设计夹具的总体结构。结果见图2所示。 图 2 根据夹紧方案设计的夹具总体结构

图1 零件图

表1 零件的加工工艺流程

（续）

表 2 第30道工序机械加工工艺卡片

2.定位方案设计 （1）在本设计方案中，工序尺寸为φ85±0.27、φ7 1 .00+，工序基准为孔的中心线。要满足加工要求理 论应限制的自由度为：。 （2）根据工序基准选择φ72孔中心线及工件大端面为定位基准，结合第2章的内容，确定内孔采用 φ72 6 8 g H 的孔轴配合定位，工件大端面用平面定位。通过定位实际限制了工件的五个自由度。 定位元件布置如图3所示。 图 7-3 布置定位元件 （3）定位误差分析 对尺寸φ85±0.27而言，工序尺寸为42.5±0.135。 Δjb ： 定位基准为φ72孔中心线，工序基准为φ72孔中心线，基准重合。 故Δjb=0； Δdb ： 工件以φ72圆孔定位，为任意边接触。 Δdb =ΔD+Δd+Δmin ΔD=0.046 Δd=0.019 Δmin=0.010 Δdb =0.075 Δdw =Δjb+Δdb =0+0.075=0.075 ΔT=0.27 ΔT/3=0.090 Δdw =0.075＜ΔT/3=0.090 对φ71 .00 +而言，因为是钻孔加工，属定尺寸刀具加工，故其由刀具保证。 经校核，该定位方案可行。 3.布置导引元件 （1）确定钻套形式 根据零件的加工特点，钻套形式选用固定钻套，钻套以H7/n6固定在钻模板上。
