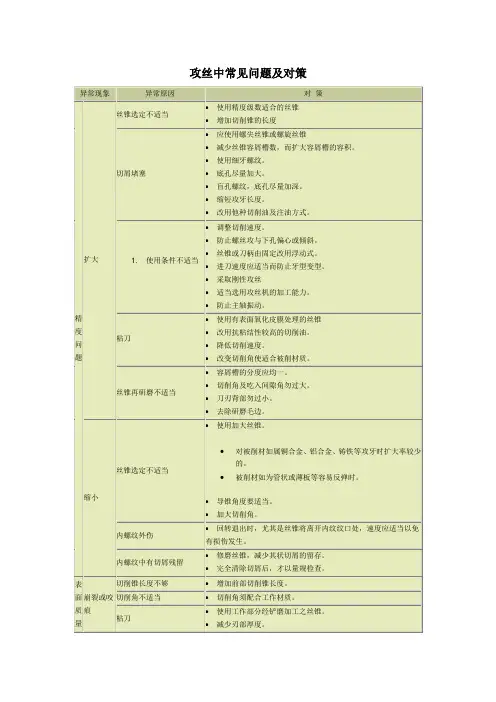

攻丝中常见问题及对策

攻丝中常见问题及对策
攻丝中常见问题及对策

攻丝中常见问题及对策

刚性攻丝

设定参数实现刚性攻丝 一般都是根据所选用的丝锥和工艺要求, 在加工程序中编入一个主轴转速和正/反转指令, 然后再编人G84/G74 固定循环, 在固定循环中给出有关的数据, 其中Z 轴的进给速度是根据 F =丝锥螺距×主轴转速得出, 这样才能加工出需要的螺孔来。虽然从表面上看主轴转速与进给速度是根据螺距配合运行的, 但是主轴的转动角度是不受控的, 而且主轴的角度位置与Z 轴的进给没有任何同步关系, 仅仅依靠恒定的主轴转速与进给速度的配合是不够的。主轴的转速在攻丝的过程中需要经历一个停止-正转-停止-反转-停止的过程, 主轴要加速-制动-加速-制动, 再加上在切削过程中由于工件材质的不均匀, 主轴负载波动都会使主轴速度不可能恒定不变。对于进给Z 轴, 它的进给速度和主轴也是相似的, 速度不会恒定, 所以两者不可能配合得天衣无缝。这也就是当采用这种方式攻丝时, 必须配用带有弹簧伸缩装置的夹头, 用它来补偿Z 轴进给与主轴转角运动产生的螺距误差。如果我们仔细观察上述攻丝过程, 就会明显地看到, 当攻丝到底,Z 轴停止了而主轴没有立即停住( 惯量), 攻丝弹簧夹头被压缩一段距离, 而当Z 轴反向进给时, 主轴正在加速, 弹簧夹头被拉伸, 这种补偿弥补了控制方式不足造成的缺陷, 完成了攻丝的加工。对于精度要求不高的螺纹孔用这种方法加工尚可以满足要求, 但对于螺纹精度要求较高,6H 或以上的螺纹以及被加工件的材质较软( 铜或铝) 时, 螺纹精度将不能得到保证。还有一点要注意的是,

当攻丝时主轴转速越高,Z 轴进给与螺距累积量之间的误差就越大, 弹簧夹头的伸缩范围也必须足够大, 由于夹头机械结构的限制, 用这种方式攻丝时, 主轴转速只能限制在600r/min 以下。 刚性攻丝就是针对上述方式的不足而提出的, 它在主轴上加装了位置编码器, 把主轴旋转的角度位置反馈给技控系统形成位置闭环, 同时与Z 轴进给建立同步关系, 这样就严格保证了主轴旋转角度和Z 轴进给尺寸的线生比例关系。因为有了这种同步关系, 即使由于惯量、加减速时间常数不同、负载波动而造成的主轴转动的角度或Z 轴移动的位置变化也不影响加工精度, 因为主轴转角与Z 轴进给是同步的, 在攻丝中不论任何一方受干扰发生变化, 则另一方也会相应变化, 并永远维持线性比例关系。如果我们用刚性攻丝加工螺纹孔, 可以很清楚地看到, 当Z 轴攻丝到达位置时, 主轴转动与Z 轴进给是同时减速并同时停止的, 主轴反转与Z 轴反向进给同样保持一致。正是有了同步关系, 丝锥夹头就用普通的钻夹头或更简单的专用夹头就可以了, 而且刚性攻丝时, 只要刀具( 丝锥) 强度允许, 主轴的转速能提高很多,4 000r/min 的主轴速度已经不在话下。加工效率提高 5 倍以上, 螺纹精度还得到保证, 目前已经成为加工中心不可缺少的一项主要功能。 2 刚性攻丝功能的实现 从电气控制的角度来看, 数控系统只要具有主轴角度位置控制和同步功能, 机床就能进行刚性攻丝, 当然还需在机床上加装反馈主轴角度的位置编码器。要正确地反映主轴的角度位置, 最好把

彻底搞定螺纹攻丝及常见问题解决

彻底搞定螺纹攻丝及常见 问题解决 Prepared on 24 November 2020

(4)经长期使用会磨损,一般在10000次以上需再检验。 B.使用方法 必须经品保检验合格或合格标签(贴在盒子上)者才得使用。 长期使用必须用约1万次(可以估算)后送检合格再用。 以戴手套的拇指,食指夹住轻旋,忌用大力,则T(通)端施到底为合格,Z(止)端为进1~2牙后,不再进入为合格,绝不可用大力,当用完螺纹规后,必须要以干净的软布将螺纹规(样圈或样柱)予以擦拭干净,涂上防锈油后装回盒子里。 C.攻牙的正确方法 (1)选择合适的丝攻 丝攻有一攻,二攻,三攻,一般我们用第三攻,除非很厚的板材,才分一,二,三攻一般用机用丝攻(只有一次)即可。 (2)丝攻形状可分为 普通丝攻 螺旋丝攻:比较贵,但排屑良好,效率比较高; 先端丝锥:比较贵,但排屑良好,效率比较高; 无屑丝攻:利用挤压的方式将薄料,(一般在3M/M以下)挤压成螺丝状,故孔较普通丝攻及螺纹丝攻所开的孔为大,例: 普通及螺旋丝攻一般铁板牙钻孔,但无屑丝攻,钻孔~孔。 (3)攻牙前如为厚板(3M/M以上)应把板料孔的毛刺以钻头划去,但千万不可变为倒角,否则板厚因倒角,导致螺牙变少而会滑牙。 (4)攻牙时丝锥必须与工件垂直。 (5)攻牙时必须将表面的铁(铝)屑清除,清除的方式有用刷子(牙刷),或高压空气清洁。 (6)攻牙时必须涂上清洁的机油而非含有铁屑或其它杂质的脏机油。 (7)攻牙前的孔径必须要正确一般经查可得,而且板厚,材质均影响孔径。 5.首件必须经螺纹规检验合格,如不合格则可能下列原因: (1)丝攻不合格(磨损或不良) (2)合格的孔径(攻牙前)如果孔太小,因磨擦力大,会加大攻牙的困难度,同时丝攻较快磨损,反之孔太大,则可以轻松的攻进去,但是牙的品质就很差,因为牙的小径会变大,相对螺丝螺母的结合力不足,容易滑牙.以M3×来说,正确的孔(一般铁材)应为~之间,如果太大则不易获得良好品质的牙。 (3)丝锥与工件不垂直。 (4)丝锥不清洁,把铁屑夹入导致牙变大。 (5)铁板牙内含铁屑或或杂质未清除,导致螺纹规检验不合格。 (6)丝攻未擦油,磨擦力太多导致牙有破裂情形。 (7)攻牙机不良,轴有晃动情形,导致牙变大不合格。 (8)制程中每隔20个左右以螺丝规检验一次(频率视合格的状况而定如果合格率高,则可加长检验周期,否则予以缩短。) 普通丝锥攻螺纹中常出现的问题 1.攻螺纹过程中经常出现的主要问题: 1)丝锥折断; 2)丝锥崩齿; 3)丝锥磨损过快; 4)螺纹中径过大;

FANUC设定参数实现刚性攻丝

FANUC设定参数实现刚性攻丝 (大连机床集团有限责任公司黄贤鸿) 1 两种攻丝方式的比较 以前的加工中心为了攻丝, 一般都是根据所选用的丝锥和工艺要求, 在加工程序中编入一个主轴转速和正/ 反转指令, 然后再编人G84 /G74 固定循环, 在固定循环中给出有关的数据, 其中Z 轴的进给速度是根据F=丝锥螺距×主轴转速得出, 这样才能加工出需要的螺孔来。虽然从表面上看主轴转速与进给速度是根据螺距配合运行的, 但是主轴的转动角度是不受控的, 而且主轴的角度位置与Z 轴的进给没有任何同步关系, 仅仅依靠恒定的主轴转速与进给速度的配合是不够的。主轴的转速在攻丝的过程中需要经历一个停止-正转-停止-反转-停止的过程, 主轴要加速-制动-加速-制动, 再加上在切削过程中由于工件材质的不均匀, 主轴负载波动都会使主轴速度不可能恒定不变。对于进给Z 轴, 它的进给速度和主轴也是相似的, 速度不会恒定, 所以两者不可能配合得天衣无缝。这也就是当采用这种方式攻丝时, 必须配用带有弹簧伸缩装置的夹头, 用它来补偿Z 轴进给与主轴转角运动产生的螺距误差。如果我们仔细观察上述攻丝过程, 就会明显地看到, 当攻丝到底,Z 轴停止了而主轴没有立即停住(惯量), 攻丝弹簧夹头被压缩一段距离, 而当Z 轴反向进给时, 主轴正在加速, 弹簧夹头被拉伸, 这种补偿弥补了控制方式不足造成的缺陷, 完成了攻丝的加工。对于精度要求不高的螺纹孔用这种方法加工尚可以满足要求, 但对于螺纹精度要求较高,6H 或以上的螺纹以

及被加工件的材质较软(铜或铝) 时, 螺纹精度将不能得到保证。还有一点要注意的是, 当攻丝时主轴转速越高,Z 轴进给与螺距累积量之间的误差就越大, 弹簧夹头的伸缩范围也必须足够大, 由于夹头机械结构的限制, 用这种方式攻丝时, 主轴转速只能限制在600r/min 以下。 刚性攻丝就是针对上述方式的不足而提出的, 它在主轴上加装了位置编码器, 把主轴旋转的角度位置反馈给技控系统形成位置闭环, 同时与Z 轴进给建立同步关系, 这样就严格保证了主轴旋转角度和Z 轴进给尺寸的线生比例关系。因为有了这种同步关系, 即使由于惯量、加减速时间常数不同、负载波动而造成的主轴转动的角度或Z 轴移动的位置变化也不影响加工精度, 因为主轴转角与Z 轴进给是同步的, 在攻丝中不论任何一方受干扰发生变化, 则另一方也会相应变化, 并永远维持线性比例关系。如果我们用刚性攻丝加工螺纹孔, 可以很清楚地看到, 当Z 轴攻丝到达位置时, 主轴转动与Z 轴进给是同时减速并同时停止的, 主轴反转与Z 轴反向进给同样保持一致。正是有了同步关系, 丝锥夹头就用普通的钻夹头或更简单的专用夹头就可以了, 而且刚性攻丝时, 只要刀具(丝锥)强度允许,主轴的转速能提高很多,4000r/min 的主轴速度已经不在话下。加工效率提高 5 倍以上,螺纹精度还得到保证, 目前已经成为加工中心不可缺少的一项主要功能。 2 刚性攻丝功能的实现 从电气控制的角度来看, 数控系统只要具有主轴角度位置控制和同

丝锥断的取出方法_丝锥断了怎么取出来_取断丝锥方法

取折断丝锥、断钻头的新方法 丝锥断了的取出方法,丝锥断了怎么取出来? 1、如果断在离孔口不远处,可以想办法把它弄出来。比如用尖嘴钳或尖的东西让丝攻反转出来。如果离孔口较远处,可以用两根刚度较好的钢丝夹着反转。 2、一般的方法弄不出来,可以用电火花的方式把断的丝攻头上弄一个内六角,再用外六角扳手把它拧出来。 3、如果有硬质合金钻头,可以用与底孔大小相同的钻头,把丝攻给钻掉。 4、线切割割出。适用通孔。 5、气割熔出。丝攻热容量小,先于工件升到高温,控制好时,可以只切割断丝攻。适用通孔。 6、用錾子旋转着凿出来。 7、从孔的另一面,用小冲子使劲冲,将断丝攻冲出来。缺点是损伤螺纹。但要求低的螺纹仍可使用,对强度影响不大。适用通孔。 8、焊接的方法。在断丝攻上焊接一铁棍,旋转铁棍拧出。 9、用适当的电极,用电脉冲机床将断丝攻打掉。成本较高,但是小件没有处理不了的。 10、还有一个不入流的方法,比较卑鄙,适用情况也特殊。在攻骑缝螺丝时断丝攻,不作处理,断丝攻权当一个骑缝螺丝,留给将来拆卸它的维修工处理。如何取出断在工件里的丝锥和钻头,看看这几个方法好用不 1. 灌点润滑油,用尖簪子或者斩子在断裂面反向慢慢敲出,不时倒倒铁削(车间里最常用的方法,但是对于孔径太小的螺纹孔或者断掉的丝锥太长可能就不合适了,不过可以尝试)。

2. 在丝锥断裂截面上焊接一个把手或者六角螺母,然后轻轻反转出来(本来就是一种好方法,不过焊接有些麻烦,还是同样的话,对于直径较小的丝锥就不合适了); 3. 用专用工具:断丝锥取出器,原理是工件和丝锥分别接上正负电极,中间灌电解液,导致工件向丝锥放电腐蚀,然后辅助尖嘴钳等取出,对内孔伤害很小; 4. 拿钢辊顶在丝锥裂口用小锤子慢慢敲,丝锥比较脆,最后敲成渣出来,或者更简单,直接把断丝锥的螺纹孔钻烂活镗烂,重新扩孔攻丝(方法有些野蛮,如果丝锥直径太小也不好使,直径太大,敲起来也挺累人的); 5. 将断丝锥所在的螺纹孔焊平,再磨平,重新钻孔,虽然很难但是慢慢可以钻进去(如果那个螺纹孔可以换位置的话,重新钻孔攻丝的时候,建议还是换到原螺纹孔旁边); 6. 在断丝锥截面上凿个一字槽,用螺丝刀反向拧起(那个一字槽很难凿出来的,如果丝锥直径小的话就更难了); 7. 把断丝锥的螺纹孔钻大,然后镶嵌一个钢丝螺套或者销钉什么的,再焊接,磨平,重新钻孔攻丝,可以做到基本一样(这种方法虽然麻烦,但是很实用的,丝锥大小都无所谓); 8. 用电脉冲打掉,电火花或者线切割都可以,伤了孔可以扩孔加钢丝螺套(此法更简单方便,至于同轴度暂时就不要考虑了,除非你的那个螺纹孔同轴度直接影响设备的质量); 9. 做一个简单的工具同时插入断丝锥截面的排屑槽空位内,小心反向扳出来,如,可用带方榫的断丝锥上拧2个螺母,用钢丝(根数与丝锥槽数相同)插入断丝锥和螺母的空槽中,然后用铰杠按退出方向扳动方榫,把断丝锥取出(这种方法

刚性攻丝&柔性攻丝

理论上,攻螺纹时,当主轴转一转,Z轴的进给总量应该等于丝锥的螺距。即:P=F/S 式中P—丝锥的螺距,mm F—Z轴的送给量,mm/min S—主轴转速,r/min 一般的攻螺纹功能,主轴的转速和Z 轴的进给是独立控制,因此上面的条件可能并不满足。特别在孔的底部,主轴和Z 轴的转速降低并停止,然后它们反转,而且转速增加,由于各自独立执行加、减速,因此上面的条件更可能不满足。为此,通常由装在攻丝夹头内部的弹簧对进给量进行补偿以改善攻螺纹的精度。 如果控制主轴的旋转和Z 轴的进给总是同步,那么攻丝的精度就可以得到保证。这种方法称为“刚性攻丝”。这时主轴的运行从速度系统变成位置系统运行。 在加工中心上面攻丝时,要求丝锥的进给和旋转必须同步,即:进给量=转速×螺距,以防止拉断丝锥。这样就必须要去伺服电机来驱动主轴,要求在主轴上面增加位置传感器,对主轴传动机构的间隙和惯量都会有严格的要求。如果机床不具备这样的条件,只能选择柔性攻丝,在丝锥夹头中增加弹性装置,若产生不同步,弹性装置的伸缩量会补偿丝锥的进给量和“转速×螺距”的差值。此即柔性攻丝。很多工厂在加工中心上,工件装夹稳定的时候使用柔性攻丝。其实在加工条件好的情况下,使用柔性攻丝犹如画蛇添足。刚性攻丝就是要求丝锥的旋转角度和轴向进给严格配比,即使在加速、减速、反转等过程也不例外。 刚性攻丝的刀具夹持系统通常比柔性攻丝的刀具夹持系统价格低一些,螺纹长度的控制也更为精确,螺纹精度比柔性攻丝好。但柔性攻丝可选择扭距过载保护,这一点刚性攻丝不能做到。通常柔性攻丝的丝锥寿命要比刚性攻丝的长。 现在有专用刚性攻丝丝锥,螺纹部分较柔性攻丝丝锥短,带侧固槽,寿命比柔性攻丝要长。

FANUC Oi 刚性攻丝

FANUC Oi 系统开通刚性攻牙功能需要设定参数仅供参考。 将参数 No.5200#0 设置为 1,修改以下参数:攻丝最高主轴转速 N0.5241 - N0.5244 主轴与攻丝轴的时间常数 N0.5261 - No.5264 刚性攻丝轴回路增益 N0.5280 - N0.5284 刚性攻丝时攻丝轴移动位置偏差量的极限值N0.5310 刚性攻丝时主轴移动位置偏差量的极限值 N0.5311 刚性攻丝时的攻丝轴停止时的位置偏差量极限值 N0.5312 刚性攻丝时的主轴停止时的位置偏差量极限值 N0.5313 。如下列: (1) 每分钟进给编程右螺纹G94; Z 轴每分钟进给M3Sl000;主轴正转(1000r/min) G9O G84X-300.Y-250.Z-150.R-120. P300 F1000;右螺纹攻丝 , 螺距 lmm 左螺纹G94; Z 轴每分钟进给M4Sl000; 主轴反转(1000r/min) G9O G74 X-300.Y-250.Zl50.R-120.P300 F1000; 左螺纹攻丝 , 螺距 lmm (2) 每转 ( 主轴 ) 进给编程右螺纹G95; Z 轴进给 / 主轴每转M3S1000; 主轴正转 (1000r/min) G9O G84X-300.Y-250.Z-150.R-120. P300 F1.0; 右螺纹攻丝 , 螺距 1mm 右螺纹G95;Z 轴进给 / 主轴每转M4S1000;主轴反转 (1000r/min) G90 G74 X-300.Y-250.Z150.R-120. P300 F1.0; 左螺纹攻丝 , 螺距 l mm 以上刚性攻丝编程由于将参数 No.5200#0 设置为 1, 固定循环 G84/ 成为刚性攻丝的指令 , 所以它的编程格式就完全与原固定循环 G84/G74 普通攻丝是一样的

1 用普通丝锥攻螺纹的方法及注意事项

1 用普通丝锥攻螺纹的方法及注意事项 1.手攻螺纹的方法及注意事项 目前,在机械加工中,手攻螺纹仍占有一定的地位。因为在实际生产中,有些螺纹孔由于所在的位置或零件形状的限制,不 适用于机攻螺纹。对于小孔螺纹,由于螺纹孔直径较小,丝锥强度较低,用机攻螺纹容易折断丝锥,一般也常采用手攻螺纹。 但是,手攻螺纹的质量受人为因素的影响较大,所以我们只有采取正确的攻螺纹方法,才能保证手攻螺纹的加工质量。 a.工件的装夹被加工工件装夹要正。一般情况下,应将工件需要攻螺纹的一面,置于水平或垂直位置。便于判断和 保持丝锥垂直于工件基面。 b.丝锥的初始位置在开始攻螺纹时,要把丝锥放正,然后一手扶正丝锥,另一手轻轻转动铰杠。当丝锥旋转1~2 圈后,从正面或侧面观察丝锥是否与工件基面垂直,必要时可用直角尺进行校正,一般在攻进3~4圈螺纹后,丝 锥的方向就基本确定。 如果开始攻螺纹不正,可将丝锥旋出,用二锥加以纠正,然后再用头锥攻螺纹,当丝锥的切削部分全部进入工件时,就不再 需要施加轴向力,靠螺纹自然旋进即可。 攻螺纹的操作方式攻螺纹时,一般以每次旋进1/2~1转为宜。但是,特殊情况下,应具体问题具体分析,譬如:M5以下的 丝锥一次旋进不得大于1/2转;手攻细牙螺纹或精度要求较高的螺纹时,每次进给量还要适当减少;攻削铸铁比攻削钢材的 速度可以适当快一些,每次旋进后,再倒转约为旋进的1/2行程;攻削较深螺纹时,为便于断屑和排屑,减少切削刃粘屑现 象,保证锋利的刃口,同时使切削液顺利地进入切削部位,起到冷却润滑作用。回转行程还要大一些,并需要往复拧转几次, 另外,攻削盲孔螺纹时,要经常把丝锥退出,将切屑清除,以保证螺纹孔有效长度。 c.用力要均匀转动铰杠时,操作者的两手用力要平衡,切忌用力过猛和左右晃动,否则容易将螺纹牙型撕裂和导致螺纹孔扩大及出现锥度。 如感到很费力时,切不可强行攻螺纹,应将丝锥倒转,使切屑排除,或用二锥攻削几圈,以减轻头锥切削部分的负荷,然后再用头锥继续攻螺纹,如果继续攻螺纹仍然很吃力或断续发出“咯、咯”的声音,则切削不正常或丝锥磨损,应立即停止攻螺纹,查找原因,否则丝 锥有折断的可能。 d.退出丝锥的操作方式攻削盲孔螺纹时,当末锥攻完,用铰杠倒旋丝锥松动以后,用乎将丝锥旋出,因为攻完的螺纹孔和丝锥的配合较松, 而铰杠重,若用铰杠旋出丝锥,容易产生摇摆和震动,从而破坏了螺纹的表面粗糙度。攻削通孔螺纹时,丝锥的校准部分尽量不要全部 出头,以免扩大或损坏最后几扣螺纹。

攻丝的要点

攻丝的要点 (1)工件上螺纹底孔的孔口要倒角,通孔螺纹两端都倒角。 (2)工件夹位置要正确,尽量使螺纹孔中心线置于水平或竖直位置,使攻丝容易判断丝锥轴线是否垂直于工件的平面。 (3)在攻丝开始时,要尽量把丝锥放正,然后对丝锥加压力并转动绞手,当切入1-2圈时,仔细检查和校正丝锥的位置。一般切入3-4圈螺纹时,丝锥位置应正确无误。以后,只须转动绞手,而不应再对丝锥加压力,否则螺纹牙形将被损坏。 (4)攻丝时,每扳转绞手1/2-1圈,就应倒转约1/2圈,使切屑碎断后容易排出,并可减少切削刃因粘屑而使丝锥轧住现象。 (5)攻不通的螺孔时,要经常退出丝锥,排除孔中的切屑。 (6)攻塑性材料的螺孔时,要加润滑冷却液。对于钢料,一般用机没或浓度较大的乳化液要求较高的可用菜油或二硫化钼等。对于不锈钢,可用30号机油或硫化油。 (7)攻丝过程中换用后一支丝锥时,要用手先旋入已攻出和螺纹中,至不能再旋进时,然后用绞手扳转。在末锥攻完退出时,也要避免快速转动绞手,最好用手旋出,以保证已攻好的螺纹质量不受影响。 (8)机攻时,丝锥与螺孔要保持同轴性。 (9)机攻时,丝锥的校准部分不能全部出头,否则在反车退出丝锥时会产生乱牙。 (10)机攻时的切削速度,一般钢料为6-15米/分;调质钢或较硬的钢料为5-1 0米/分;不锈钢为2-7米/分;铸铁为8-10米/分。在同样材料时,丝锥直径小取较高值,丝锥直径大取较低值。 “刚性攻丝” 又称“同步进给攻丝”。刚性攻丝循环将主轴旋转与进给同步化,以匹配特定的螺纹节距需要。由于往孔中的进给是同步化的,因此在理论上讲不能采用带任何张力压缩的整体丝锥夹。 但是,在实际生产中这方面所存在的问题是,机床无法与正在使用的特定丝锥节距精确匹配。在机床所加工的螺纹与丝锥实际节距之间总存在细微的差异。如果采用整体丝锥夹,则该差异对丝锥寿命以及螺纹质量具有决定性的影响,因为在丝锥上要施加额外的轴向作用力。 如果采用带张力压缩浮动的丝锥夹,则丝锥寿命以及螺纹质量将大大提高,因为消除了丝锥上这些额外的轴向作用力。对传统张力压缩丝锥夹存在的问题是,它们会引起攻丝深度方面较大的变化。随着丝锥变钝,将丝锥启动到孔内所需要的压力增加,在丝锥开始切削之前在丝锥驱动器内所用的压缩行程更大。结果是攻丝深度较浅。 刚性攻丝的主要优点之一是在盲孔加工中可以精确控制深度。为了精确而一致地加工工件,需要采用具有足够补偿的丝锥夹来实现较高的丝锥寿命,而不在深度控制方面引起任何变化。

彻底搞定螺纹攻丝及常见问题解决

令狐采学

如果是细螺纹则间隙变小,其大,中,小径变随之改变。 3.英制牙则相同只是螺距的表示法为1英寸内有多少牙,如: 1/4-20UNC,即外螺纹1/4”大径(6.35mm)每英寸有20牙。UNC(UNFIED THREAD) C表粗牙; F表细牙; EF表极细牙; C,F,EF各有不同螺距。 4.螺纹规的用法(分螺柱,及螺圈) A.了解构造 (1)T(通)端通常比Z(止)端长; (2)英制中间有一条沟者为通端; (3)一般为硬化(淬火)之钢料研磨,很脆掉在地上会断; (4)经长期使用会磨损,一般在10000次以上需再检验。 B.使用方法 必须经品保检验合格或合格标签(贴在盒子上)者才得使用。 长期使用必须用约1万次(可以估算)后送检合格再用。 以戴手套的拇指,食指夹住轻旋,忌用大力,则T(通)端施到底为合格,Z(止)端为进1~2牙后,不再进入为合格,绝不可用大力,当用完螺纹规后,必须要以干净的软布将螺纹规(样圈或样柱)予以擦拭干净,涂上防锈油后装回盒子里。 C.攻牙的正确方法 (1)选择合适的丝攻

丝攻有一攻,二攻,三攻,一般我们用第三攻,除非很厚的板材,才分一,二,三攻一般用机用丝攻(只有一次)即可。 (2)丝攻形状可分为 普通丝攻 螺旋丝攻:比较贵,但排屑良好,效率比较高; 先端丝锥:比较贵,但排屑良好,效率比较高; 无屑丝攻:利用挤压的方式将薄料,(一般在3M/M以下)挤压成螺丝状,故孔较普通丝攻及螺纹丝攻所开的孔为大,例: M3-0.5 普通及螺旋丝攻一般铁板牙钻2.6孔,但无屑丝攻,钻孔2.78~2.8孔。 (3)攻牙前如为厚板(3M/M以上)应把板料孔的毛刺以钻头划去,但千万不可变为倒角,否则板厚因倒角,导致螺牙变少而会滑牙。 (4)攻牙时丝锥必须与工件垂直。 (5)攻牙时必须将表面的铁(铝)屑清除,清除的方式有用刷子(牙刷),或高压空气清洁。 (6)攻牙时必须涂上清洁的机油而非含有铁屑或其它杂质的脏机油。 (7)攻牙前的孔径必须要正确一般经查可得,而且板厚,材质均影响孔径。 5.首件必须经螺纹规检验合格,如不合格则可能下列原因: (1)丝攻不合格(磨损或不良) (2)合格的孔径(攻牙前)如果孔太小,因磨擦力大,会加大攻牙的困难度,同时丝攻较快磨损,反之孔太大,则可以轻松的攻进去,但是

广数圆度误差调试指导说明书

圆度误差调试指导 原理说明: 18XP系列世纪星硬件设计具有可以采集脉冲数据的特性,因而可以来对走圆过程中的X轴与Y轴的脉冲进行采集与分析,带有采集功能的18XP设 计了通过图形界面的方式来显示两轴的同步误差,对两个进给轴插补铣圆的轨 迹进行同步描绘并显示出误差精度,以便分析后进行相关参数调整,将铣削圆 度误差控制在较小的范围内。 接线说明: 1.0.3m 电缆和2m 电缆共同的DB15头孔接到21(或18)世纪星的轴口 2.0.3m 电缆的DB15头针接到21(或18)世纪星的轴口指令线上 3.2m 电缆的另一DB15头孔接到18XP的轴口上 [注意]:以上接线中,21(或18)系统的X轴与18XP的X轴连接;21(或 18)系统的Y轴与18XP的Y轴连接 18XP调试18系列世纪星的接线见<刚性攻丝调试指导说明书>附图1 18XP调试21系列世纪星的接线见<刚性攻丝调试指导说明书>附图2 参数设置: 在21的轴参数中设置以下几个参数: 1、外部脉冲当量分子:18XP跟21设置成一致; 2、外部脉冲当量分母:18XP设置成21的值乘以4;例如,21若为2, 则18XP需设置成8; 3、电机每转脉冲数:18XP设置成21的值乘以4;例如,21若为2500, 则18XP设置成10000; 4、是否带反馈:18XP和21都需设置成45(带反馈); 在18的轴参数中设置以下几个参数: 5、外部脉冲当量分子:18XP跟18设置成一致; 6、外部脉冲当量分母:18XP跟18设置成一致; 7、电机每转脉冲数:18XP跟18设置成一致; 8、是否带反馈:18XP和21都需设置成45(带反馈); 另外18XP中要设置: 1、要查看18XP中:“诊断”-“伺服调试”-“轴设置”中是否为系统默 认设置,即(x y z c):(0 1 2 0),若不是,则改为如此。 2、要查看18XP中:“诊断”-“伺服调试”-“轮廓误差”-“参数设置” 中是否为系统默认设置,即radius =20 ,此值与18XP系统自带的G代码程序 O00F1中的铣圆半径值20一致;若要修改圆半径,则这两个值都要修改成一 致。

手工攻丝

手工攻丝方法 一、教学目的 知识与技能 1.知道螺纹的用途、螺纹要素和代号,知道攻丝的含义了解攻丝时确定底孔直径的方法。 2.学会内螺纹加工(攻丝)工具的使用及加工操作。 3. 学会螺纹的检查。 4.通过学生自主学习活动,实践操作的过程中,领会知识迁移的方法。 教学重点:1.攻丝的基本操作。 2.学习技术的方法、应用技能的意识和能力。 教学难点:攻丝的起削操作;刃具与工件的垂直程度。 情感态度与价值观 1通过制作实践活动,感受劳动创造美,初步形成正确的劳动价值观,养成热爱劳动思想。 2通过制作实践活动,形成积极的学习态度以及规范意识、理论与实践相结合的意识。 3通过创新实践活动,感受创造性劳动的价值观。 钻削及钻头刃磨 用各种钻头进行钻孔、扩孔或锪孔的切削加工。钻孔是用麻花钻、扁钻或中心孔钻等在实体材料上钻削通孔或盲孔。扩孔是用扩孔钻扩大工件上预制孔的孔径。锪孔是用锪孔钻在预制孔的一端加工沉孔、锥孔、局部平面或球面等,以便安装紧固件。钻削方式主要有两种:①工件不动,钻头作旋转运动和轴向进给,这种方式一般在钻床、镗床、加工中心或组合机床上应用;②工件旋转,钻头仅作轴向进给,这种方式一般在车床或深孔钻床上应用。 钻削过程中,麻花钻头有两条主切削刃和一条横刃,俗称“一尖(钻心尖)三刃”,参与切削工作,它是在横刃严重受挤和排屑不利的半封闭状态下工作,所以加工的条件比车削或其他切削方法更为复杂和困难,加工精度较低,表面较粗糙。钻削加工的质量和效率很大程度上决定于钻头切削刃的形状。在生产中往往用修磨的方法改变麻花钻头切削刃的形状和角度以减少切削阻力,提高钻削性能麻花钻的螺旋角主要影响切削刃上前角的大小、刃瓣强度和排屑性能,通常为25°~32°。螺旋形沟槽可用铣削、磨削、热轧或热挤压等方法加工,钻头的前端经刃磨后形成切削部分。标准麻花钻的切削部分顶角为118°,横刃斜角为40°~60°,后角为8°~20°。由于结构上的原因,前角在外缘处大向中间逐渐减小,横刃处为负前角(可达-55°左右),钻削时起挤压作用。 刃磨钻头主要掌握几个技巧: 1、刃口要与砂轮面摆平。 磨钻头前,先要将钻头的主切削刃与砂轮面放置在一个水平面上,也就是说,保证刃口接触砂轮面时,整个刃都要磨到。这是钻头与砂轮相对位置的第一步,位置摆好再慢慢往砂轮面上靠。 2、钻头轴线要与砂轮面斜出60°的角度。 这个角度就是钻头的锋角,此时的角度不对,将直接影响钻头顶角的大小及主切削刃的形状和横刃斜角。这里是指钻头轴心线与砂轮表面之间的位置关系,取60°就行,这个角度一般比较能看得准。这里要注意钻头刃磨前相对的水平位置和角度位置,二者要统筹兼顾,不要为了摆平刃口而忽略了摆好度角,或为了摆好角度而忽略了摆平刃口。 3、由刃口往后磨后面。 刃口接触砂轮后,要从主切削刃往后面磨,也就是从钻头的刃口先开始接触砂轮,而后沿着

设定参数实现刚性攻丝

设定参数实现刚性攻丝 (大连机床集团有限责任公司黄贤鸿) 1 两种攻丝方式的比较 以前的加工中心为了攻丝 , 一般都是根据所选用的丝锥和工艺要求 , 在加工程序中编入一个主轴转速和正 /反转指令 , 然后再编人 G84/G74 固定循环 , 在固定循环中给出有关的数据 , 其中 Z 轴的进给速度是根据 F =丝锥螺距×主轴转速得出 , 这样才能加工出需要的螺孔来。虽然从表面上看主轴转速与进给速度是根据螺距配合运行的 , 但是主轴的转动角度是不受控的 , 而且主轴的角度位置与 Z 轴的进给没有任何同步关系 , 仅仅依靠恒定的主轴转速与进给速度的配合是不够的。主轴的转速在攻丝的过程中需要经历一个停止-正转-停止-反转-停止的过程 , 主轴要加速-制动-加速-制动 , 再加上在切削过程中由于工件材质的不均匀 , 主轴负载波动都会使主轴速度不可能恒定不变。对于进给 Z 轴 , 它的进给速度和主轴也是相似的 , 速度不会恒定 , 所以两者不可能配合得天衣无缝。这也就是当采用这种方式攻丝时 , 必须配用带有弹簧伸缩装置的夹头 , 用它来补偿 Z 轴进给与主轴转角运动产生的螺距误差。如果我们仔细观察上述攻丝过程 , 就会明显地看到 , 当攻丝到底 ,Z 轴停止了而主轴没有立即停住 ( 惯量 ), 攻丝弹簧夹头被压缩一段距离 , 而当 Z 轴反向进给时 , 主轴正在加速 , 弹簧夹头被拉伸 , 这种补偿弥补了控制方式不足造成的缺陷 , 完成了攻丝的加工。对于精度要求不高的螺纹孔用这种方法加工尚可以满足要求 , 但对于螺纹精度要求较高 ,6H 或以上的螺纹以及被加工件的材质较软 ( 铜或铝 ) 时 , 螺纹精度将不能得到保证。还有一点要注意的是 , 当攻丝时主轴转速越高 ,Z 轴进给与螺距累积量之间的误差就越大 , 弹簧夹头的伸缩范围也必须足够大 , 由于夹头机械结构的限制 , 用这种方式攻丝时 , 主轴转速只能限制在 600r/min 以下。 刚性攻丝就是针对上述方式的不足而提出的 , 它在主轴上加装了位置编码器 , 把主轴旋转的角度位置反馈给技控系统形成位置闭环 , 同时与 Z 轴进给建立同步关系 , 这样就严格保证了主轴旋转角度和 Z 轴进给尺寸的线生比例关系。因为有了这种同步关系 , 即使由于惯量、加减速时间常数不同、负载波动而造成的主轴转动的角度或 Z 轴移动的位置变化也不影响加工精度 , 因为主轴转角与 Z 轴进给是同步的 , 在攻丝中不论任何一方受干扰发生变化 , 则另一方也会相应变化 , 并永远维持线性比例关系。如果我们用刚性攻丝加工螺纹孔 , 可以很清楚地看到 , 当 Z 轴攻丝到达位置时 , 主轴转动与 Z 轴进给是同时减速并同时停止的 , 主轴反转与 Z 轴反向进给同样保持一致。正是有了同步关系 , 丝锥夹头就用普通的钻夹头或更简单的专用夹头就可以了 , 而且刚性攻丝时 , 只要刀具 ( 丝锥 ) 强度允许 , 主轴的转速能提高很多 ,4 000r/min 的主轴速度已经不在话下。加工效率提高 5 倍以上, 螺纹精度还得到保证 , 目前已经成为加工中心不可缺少的一项主要功能。 2 刚性攻丝功能的实现 从电气控制的角度来看 , 数控系统只要具有主轴角度位置控制和同步功能 , 机床就能进行刚性攻丝 , 当然还需在机床上加装反馈主轴角度的位置编码器。要正确地反映主轴的角度位置 , 最好把编码器与主轴同轴联接 , 如果限于机械结构必需通过传动链联接时 , 要坚持 1:1 的传动比 , 若用皮带 , 则非同步带不可。还有一种可能 , 那就是机床主轴和主轴电动机之间是直连 , 可以借用主轴电动机本身带的内部编码器作主轴位置反馈 , 节省二项开支。

攻丝的难点及解决方法

攻丝的难点及解决方法 发布日期:[2009-4-23] 共阅[49]次 说到加工中的困难工序,攻丝应该归入最困难的一类。在一般的金属加工中,通常是迅速切除金属并形成光洁表面,工序就算终结,但攻丝却不完全是这样。首先,攻丝后形成的螺纹必须符合标准规定并能和相配的紧固件旋合;其次,一般工序切削终了退出刀具十分简单,而攻丝完成后退出丝锥所花费的时间,有可能同切削螺纹花费的时间一样多。所有这些,使得攻丝成为一道既不可缺少,又是缓慢而令人厌烦的工序。除了上述共性问题之外,其它一些因素也会增加攻丝的困难:这些因素主要可分为同材料有关和同操作有关二大类。而不论在何种情况下,丝锥的正确选择都会对攻丝效果产生截然不同的影响:攻很多孔、攻一个孔或完全攻不动。下面简要介绍一些现场工艺人员和工具制造技术人员在克服攻丝困难时,已经做过的工作。工件材料的问题在难加工材料上攻丝,可能是一件既费工又费钱的事。 Besly products公司的工程经理Dan Gajolosik指出:在难加工材料上攻丝的主要困难,是由于切削时产生的热量和工件材料的收缩包住了刀具。钛合金在这方面表现得最为明显。他建议,在这种材料上攻丝时,采用的丝锥要有较大的齿形铲背量和倒锥度,以防丝锥工作卡死。 此外,Gajolosik指出,丝锥基体的强度也很重要。由于工件的硬度和强度高,常使丝锥牙顶很快磨钝。这种情况下,则推荐采用高性能高速钢丝锥,它们具有较高的韧性、红硬性以及抗变形和抗磨损性能。 Guhring公司的丝锥应用专家Paul Motzel说,当设计加工硬材料的丝锥时,采用小前角是至关重要的,这可使丝锥切削时有较大的支承。 Stellite引是一种镍基超级合金,属于最难加工的材料之一。Mike Brown是一计算机集成加工公司的业主,接到了一批订单。要用这种材料加工航天发动机的风扇叶片。每台发动机25片,每件上要加工一个10~32UNF—2B的螺方通孔,作为拆卸叶片时旋入顶丝之用。 开始时,公司了解到这种材料有很强的“记忆”功能——加工后缩回原状的倾向。为克服这种形状记已问题,Brown首先把底孔做得大一点:图纸规定底孔比直径0.159″(4.0386mm),实际钻成0.161″(4.0894mm),大了

刚性攻丝参数设置

刚性攻丝参数设置 1.与主轴相关参数 4000#0=0 主轴与电机的旋转方向一致 4001#4=0 主轴传感器安装方向与主轴旋转方向一致 、4002#3,2,1,0=0,0,1,0 在主轴传感器上用位置编码器4003#7,6,5,4=0,0,0,0,主轴传感器的齿轮比设定1:1 2. 刚性攻丝参数 5101.6=1 攻丝到孔底时输出在反转 5112=3 攻丝时主轴正转的M代码 5113=3 攻丝时主轴反转的M代码 5200.0=1 刚性攻丝(没设为弹性攻丝) 5204=1 在诊断上显示刚性攻丝的同步偏差 5211=100 刚性攻丝退刀时的倍率 5241=2500 刚性攻丝时主轴最高转速1 5242=2500 刚性攻丝时主轴最高转速1 5261=100 主轴和攻丝轴的直线加减速的时间常数1 5262=100 主轴和攻丝轴的直线加减速的时间常数1 5300=10 刚性攻丝时攻丝轴的到位宽度 5301=50 刚性攻丝时主轴的到位宽度 5310=13000 刚性攻丝时攻丝轴移动时位移偏差 5311=30000 刚性攻丝时主轴移动时位移偏差 5312=200 刚性攻丝时攻丝轴停止时位移偏差 5313=500 刚性攻丝时主轴停止时位移偏差 1620=200 快速移动直线加/减速时间常数 1621=200 快速移动铃型加/减速时间常数 5314= 刚性攻丝时攻丝轴移动时位移偏差(当设定值超出5310的设定范围,可设本参数) 5280=3000 刚性攻丝中主轴与攻丝轴的位置控制的环路增益 与4065—4068一致 注:1、机床震动时可把5280改小 2、当有位置偏差报警时可修改上述相应位置偏差参数(不同机型参数可根据情况修改) 3.主轴定向参数 4015#0=1 定向有效 4031 定向角度 4.刚性攻丝指令程序 M03S300 M29S300 G84Z-50R2F1 G80 M30

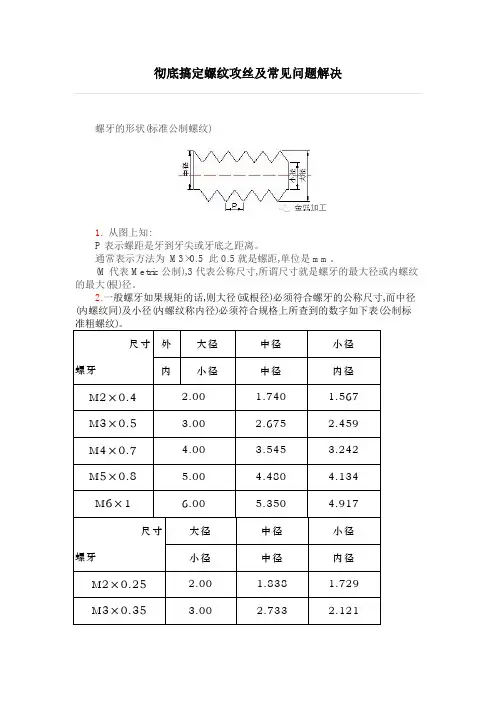

彻底搞定螺纹攻丝及常见问题解决

螺牙的形状(标准公制螺纹) 1. 从图上知:

A.了解构造 (1)T(通)端通常比Z(止)端长; (2)英制中间有一条沟者为通端; (3)一般为硬化(淬火)之钢料研磨,很脆掉在地上会断; (4)经长期使用会磨损,一般在10000次以上需再检验。 B.使用方法 必须经品保检验合格或合格标签(贴在盒子上)者才得使用。 长期使用必须用约1万次(可以估算)后送检合格再用。 以戴手套的拇指,食指夹住轻旋,忌用大力,则T(通)端施到底为合格,Z(止)端为进1~2牙后,不再进入为合格,绝不可用大力,当用完螺纹规后,必须要以干净的软布将螺纹规(样圈或样柱)予以擦拭干净,涂上防锈油后装回盒子里。 C.攻牙的正确方法 (1)选择合适的丝攻

丝攻有一攻,二攻,三攻,一般我们用第三攻,除非很厚的板材,才分一,二,三攻一般用机用丝攻(只有一次)即可。 (2)丝攻形状可分为 普通丝攻 螺旋丝攻:比较贵,但排屑良好,效率比较高; 先端丝锥:比较贵,但排屑良好,效率比较高; 无屑丝攻:利用挤压的方式将薄料,(一般在3M/M以下)挤压成螺丝状,故孔较普通丝攻及螺纹丝攻所开的孔为大,例: M3-0.5 普通及螺旋丝攻一般铁板牙钻2.6孔,但无屑丝攻,钻孔2.78~2.8孔。 (3)攻牙前如为厚板(3M/M以上)应把板料孔的毛刺以钻头划去,但千万不可变为倒角,否则板厚因倒角,导致螺牙变少而会滑牙。 (4)攻牙时丝锥必须与工件垂直。 (5)攻牙时必须将表面的铁(铝)屑清除,清除的方式有用刷子(牙刷),或高压空气清洁。 (6)攻牙时必须涂上清洁的机油而非含有铁屑或其它杂质的脏机油。 (7)攻牙前的孔径必须要正确一般经查可得,而且板厚,材质均影响孔径。 5.首件必须经螺纹规检验合格,如不合格则可能下列原因: (1)丝攻不合格(磨损或不良) (2)合格的孔径(攻牙前)如果孔太小,因磨擦力大,会加大攻牙的困难度,同时丝攻较快磨损,反之孔太大,则可以轻松的攻进去,但是牙的品质就很差,因为牙的小径会变大,相对螺丝螺母的结合力不足,容易滑牙.以M3×0.5来说,正确的孔(一般铁材)应为2.50~2.65之间,如果太大则不易获得良好品质的牙。 (3)丝锥与工件不垂直。 (4)丝锥不清洁,把铁屑夹入导致牙变大。 (5)铁板牙内含铁屑或或杂质未清除,导致螺纹规检验不合格。 (6)丝攻未擦油,磨擦力太多导致牙有破裂情形。 (7)攻牙机不良,轴有晃动情形,导致牙变大不合格。 (8)制程中每隔20个左右以螺丝规检验一次(频率视合格的状况而定如果合格率高,则可加长检验周期,否则予以缩短。) 普通丝锥攻螺纹中常出现的问题 1.攻螺纹过程中经常出现的主要问题: 1)丝锥折断; 2)丝锥崩齿; 3)丝锥磨损过快; 4)螺纹中径过大; 5)螺纹中径过小; 6)螺纹表面粗糙度值过大。 2.产生的原因 1)丝锥折断螺纹底孔加工时底孔直径偏小,排屑不好造成切屑堵塞;攻不通螺纹时,钻孔的深度不够;攻螺纹时切削速度太高过快;攻螺纹用的丝锥与螺纹

丝攻的正确使用方法【老师傅分享】

丝攻的正确使用方法【老师傅分享】 内容来源网络,由“深圳机械展(11万㎡,1100多家展商,超10万观众)”收集整理! 更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、自动化、数字无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示,就在深圳机械展. 攻制内螺纹简称为攻丝,自1872年过雷尔发明旋转螺母攻丝机至今已一百多年了。攻制内螺纹绝大多数都在螺母中使用,也有在专用零部件或主机体上带有内螺纹的。内螺纹的种类有:普通螺纹(米制螺纹)、美制螺纹(UN和UNR)、英制螺纹(BS)、圆柱管螺纹、锥管螺纹、梯形螺纹,还有安装钢丝螺套用的内螺纹等。其中,紧固件常用的内螺纹为普通丝锥攻丝内螺纹,挤压丝锥挤压内螺纹,磨削内螺纹等。其中,丝锥攻丝的加工方法应用广。1.内螺纹加工用设备因产品的要求不同,材料性能、内螺纹的精度等级、批量大小,以及生产形式等不同,因而加工内螺纹时使用的设备和工具也就不同。常用的内螺纹加工机床有:普通机床、螺纹车床、螺纹磨床、床及攻丝机等。攻丝机又有卧式多轴攻丝机、立式多轴攻丝机、自动变轴攻多轴攻丝机、立式多轴攻丝机、自动变轴攻丝机、螺旋形滚轮导轨高速攻丝机,以及盲孔内螺纹专用攻丝机等。标准紧固件专业化生产厂常用的是自动螺母攻丝机和立式多轴攻丝机两种。 1.1立式多轴攻丝机立式多轴攻丝机速度较低,生产效率较低,机构简单,设备成本低廉,易于变更螺母规格,甚至一个机床可同时加几种不同规格的螺纹。手工操作的半自动化丝机,工人劳动强度大,综合成本低。对于加工特殊形式或大规格的螺母,以及多品种、小批量生产,该攻丝机是一种不可替代的螺纹加工设备。该机床可使用短柄丝锥或长柄丝锥。其攻丝原理见图1。

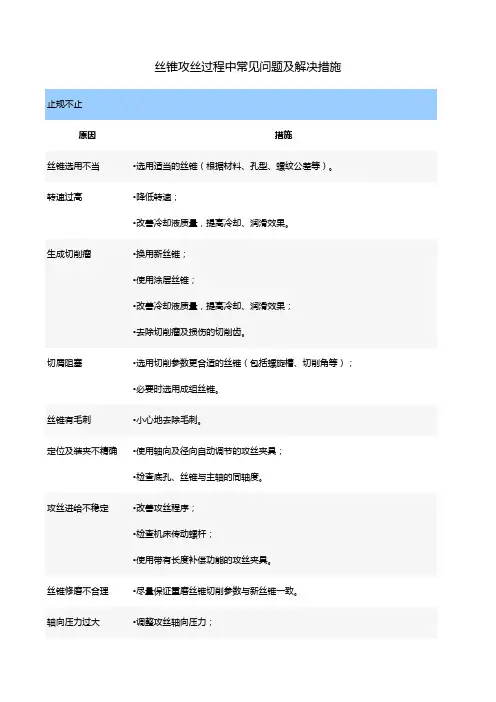

丝锥在攻丝过程中常见的问题

【NORIS丝锥】丝锥在攻丝过程中常见 问题 众所周知,攻丝属于比较困难的加工工序,因为丝锥几乎是被埋在工件中进行切削,其每齿的加工负荷比其它刀具都要大,并且丝锥沿着螺纹与工件接触面非常大,切削螺纹时它必须容纳并排除切屑,因此,可以说丝锥是在很恶劣的条件下工作的。为了使攻丝顺利进行,应事先考虑可能出现的各种问题。如工件材料的性能、选择什么样的刀具及机床、选用多高的切削速度、进给量等。 在特殊工件材料上攻丝 工件材料的可加工性是攻丝难易的关键。针对难加工材料的性能,改变丝锥切削部分的几何形状,特别是它的前角和下凹量—前面的下凹程度。对于高强度的工件材料,丝锥的前角和下凹量通常较小,以增加切削刃强度。下凹量较大的丝锥则用在切削扭矩较大的场合。但下凹量过大,切削刃可能会产生崩刃并嵌入螺纹。一般情况下,长屑材料需较大的前角和下凹量,以便卷屑和断屑。另一方面,太锋利的角度会使切削刃过于薄弱。 另一个受工件材料可加工性影响较大的丝锥角度是后角。加工较硬的工件材料需要较大的后角,以减小摩擦和便于冷却液到达切削刃,但过大的后角又会减小丝锥切入工件时的自定心能力。加工软材料时,太大的后角会导致螺孔扩大。对于加工硬度、强度都很高的工件材料,丝锥应选择起始于切削刃的偏心后角;而对易加工材料,则选择带复合偏心后角的丝锥,其特点是在切削刃下面无后角刃带之后再磨出后角。 螺旋槽丝锥主要用于盲孔的螺纹加工。加工硬度、强度高的工件材料,所用的螺旋槽丝锥螺旋角较小,这可改善其结构强度。如德国NORIS公司生产的螺旋槽丝锥,其螺旋角为15°,主要是用来加工强韧的400系列不锈钢。而螺旋角为41°主要是用来加工300系列不锈钢此外,对于强韧的加工材料,要选用螺纹长度较短的螺旋槽丝锥,以减小切削时的扭矩。对于有弹性记忆的材料,例如钛,要求刀具带有较大的倒锥,从丝锥前部到柄部,逐步减小由于材料“反弹”造成的摩擦。 上述丝锥的几何形状,再配以特殊的涂层表面(如TiN、TiCN、CrN或TiAlN),可大大提高丝锥的寿命。这些耐热的、光滑的涂层,减小了切削力并允许在更高的切削速度下攻丝。实际上,较新的高性能丝锥的开发,极大地促进了机床主轴速度和功率的提高。

攻丝的难点及解决方法

攻丝的难点及解决方法 说到加工中的困难工序,攻丝应该归入最困难的一类。在一般的金属加工中,通常是迅速切除金属并形成光洁表面,工序就算终结,但攻丝却不完全是这样。首先,攻丝后形成的螺纹必须符合标准规定并能和相配的紧固件旋合;其次,一般工序切削终了退出刀具十分简单,而攻丝完成后退出丝锥所花费的时间,有可能同 除了上述共性问题之外,其它一些因素也会增加攻丝的困难:这些因素主要可分为同材料有关和同操作有关二大类。而不论在何种情况下,丝锥的正确选择都会对攻丝效果产生截然不同的影响:攻很多孔、攻一个孔或完全攻不动。下面简要介绍一些现场工艺人员和工具制造技术人员在克服攻丝困难时,已经做过的工作。 工件材料的问题 在难加工材料上攻丝,可能是一件既费工又费钱的事。 Besly products公司的工程经理Dan Gajolosik指出:在难加工材料上攻丝的主要困难,是由于切削时产生的热量和工件材料的收缩包住了刀具。钛合金在这方面表现得最为明显。他建议,在这种材料上攻丝时,采用的丝锥要有较大的齿形铲背量和倒锥度,以防丝锥工作卡死。 此外,Gajolosik指出,丝锥基体的强度也很重要。由于工件的硬度和强度高,常使丝锥牙顶很快磨钝。这种 Guhring公司的丝锥应用专家Paul Motzel说,当设计加工硬材料的丝锥时,采用小前角是至关重要的,这可 Stellite引是一种镍基超级合金,属于最难加工的材料之一。Mike Brown是一计算机集成加工公司的业主,接到了一批订单。要用这种材料加工航天发动机的风扇叶片。每台发动机25片,每件上要加工一个10~32UNF—2B的螺方通孔,作为拆卸叶片时旋入顶丝之用。 开始时,公司了解到这种材料有很强的“记忆”功能——加工后缩回原状的倾向。为克服这种形状记已问题,Brown首先把底孔做得大一点:图纸规定底孔比直径0.159″(4.0386mm),实际钻成0.161″(4.0894mm),大了0.002″(0.0508mm),这可使攻丝工作量轻一点。但第一支丝锥试验时,发现只能攻1~2 Brown发现丝锥发出高音调的噪声,就像正在踩煞车那样。从而意识到肯定什么地方出现了问题。Brown试验用的丝锥,每支价格为18美元,只能攻1~2个孔。他想通过反复摸索,试图找到一种更合适的丝锥,使 最后,确定采用OSG工模具公司生产的高速钢Exotap型丝锥,可以加工4个孔。Brown说:“这种丝锥每支12~15美元,分摊到每孔费用3~4美元,价格偏高。不过对于加工这种材料,费用还不算高,但若使用接近20 是否进一步采用硬质合金丝锥?Brown认为不可行。他说:“对这类工件,用硬质合金刀具钻孔是可以的。但是它太硬,而硬质合金丝锥对加工条件的宽容度较小,所以不宜采用。” 但是,这并不是说硬质合金丝锥完全不能用于该工件的加工。实际上,在Exotap丝锥攻丝之后,工件从夹具卸下,第二道工序就是用一支60美元的硬质合金丝锥,对螺孔进行手工校正。 Brown认为,选定适当的丝锥以后并不是万事大吉。进而选择适当的润滑剂同样至关重要。在一位工艺师朋友的建议下,他改变了丝锥的润滑剂。目前采用Castrol公司的丝锥润滑膏,每次攻丝前,将润滑膏刷到丝 金刚石工模具公司的工长Dan Welter提供了另一个难加工材料的攻丝实例。该材料是一种超级奥氏体不锈钢Al 6XN,具有抗氧化腐蚀性能,广泛用于输送液体的零件,如原类零件等。该材料的铬、镍、钼含量很高(分别为20%、24%和6%),并且有较高的硬度(HRB88) 这是一个打印机的墨水输送泵,Welter要在零件上攻六个4~40螺纹的通孔,每边打三个孔,孔深为6.35mm。要求在工件上一次钻出底孔,然后攻丝。开始,他采用标准高速钢TiN涂层丝锥,但材料硬度过高,致使丝
