课程设计任务书

本课题是设计一个基于MCS-51系列单片机的音乐喷泉,随着音乐音调节拍的变化,彩灯也随之变化。先用Keil软件调试编写的程序再用Proteus软件仿真,在Proteus软件商是用两个软件,一个来切换演奏出不同的乐曲,利用定时器0发出不同频率的方波从P3.7输出,使蜂鸣器发出不同的音调,然后延时控制音调的节拍,与之相对应的LED灯亮起;另一个用来切换八路LED的变化的花样并且喇叭发出声音。

关键词:AT89c0251单片机;音乐;LED灯

1.绪论 (4)

2.设计内容 (4)

3.软件设计 (4)

3.1 程序设计分析 (4)

3.2 歌曲简谱的编码规则 (5)

3.3程序流程图 (6)

3.4 软件源程序 (8)

4.硬件设计 (15)

4.1 AT89c2051单片机 (15)

4.2电路原理 (17)

5.仿真 (18)

5.1 ISIS介绍 (18)

5.2 Keil介绍 (19)

5.3 仿真结果图 (20)

6.心得体会 (22)

参考文献 (22)

1.绪论

德国发明家奥图皮士特先生在1930年提出喷泉的相关理论,随后他在百货商店和餐馆前建造小型的喷泉。经过多年来的发展,音乐喷泉的设计变的多样化,构造变得复杂化。在1952年的夏天,在西柏林的工业展览中,一个美国人看到了奥图皮士特先生音乐喷泉的表演,并把它带回纽约。1953年1月15日音乐喷泉在美国首次表演,表演期间超过150万人观看。在音乐喷泉走向全世界的同时,各种新技术也不断地运用在音乐喷泉上,使其表演变得复杂和美丽,给人们带来无限的乐趣,提高了人们的生活质量。

为了使控制简单可靠,活用现代社会的市场需求,各种形式的喷泉层出不穷,并逐步转向小型和营业性较强的方向发展。其音乐喷泉的控制也变得灵活多样,如单片机、PLC、DSP等都在音乐喷泉中有所运用,当然也具有优缺点。本课题选用单片机作为此次音乐喷泉控制系统设计的控制核心,主要是为了实现单片机的放音,并控制多个彩灯随着音乐的音调节奏变化而随之变换。

2.设计内容

⑴电路有两种工作模式:演奏音乐模式和花样灯模式。

演奏音乐模式:演奏完整的一首的歌曲,八路LED随着音乐变化。

花样灯模式:八路LED变化出各种花样,蜂鸣器随着发出“嘀嘀”声。

⑵按下按键1进入演奏音乐模式,再按切换歌曲,共两首歌曲。

⑶按下按键2进入花样灯模式,再按切换LED花样,共四种花样。

3.软件设计

3.1 程序设计分析

程序利用了R6和R7两个寄存器分别作为花样和音乐的标志,都初始化为0.用到了两个外部中断和一个定时器,两个按键接两个外部中断,按键1使得

R7在1和2之间切换,当按下按键1时产生外部中断1,中断程序使得R7加1当R7为2时使之为0,用程序检测R7的值,R7等于1时播放第一首歌曲,等于2时播放第二首歌;按键2使得R6在0~4之间切换,当按下按键2时产生外部中断0,中断程序使得R6加1,当R6为4时使之为0,根据R6的值来切换LED 的花样。R6和R7的值是互斥的,设置R7等于1、2时,R6同时设置为0;设置R6等于1~4时,R7也同时设置为0。

歌曲播放的设计:利用定时器0发出不同频率的方波从P3.7输出,使蜂鸣器发出不同的音调,然后延时控制音调的节拍。当程序检测到R7不为0时调用音乐子程序,先将歌曲的简谱进行编码,储存在一个编码表中。在子程序中从对应的编码表中取出一个数,然后分离出高4位得到音调,接着找出程序相应的值赋给定时器0,使之定时操作喇叭,得出相应的音调,同时从P1口输出相应的值使得八路LED灯随着音乐变化而发生相应的变化;接着分离出该数的低4位,得到延时时间,接着调用软件延时。

花样灯的设计:一共设计了四种花样,即花样一是一半灯循环移动、花样二是八个灯循环闪烁,花样三是高低四位轮流亮,花样四是有八个灯循环被点亮和熄灭。R6的值为1~4一次对应花样的1~4,当程序检测到R6的值不为0时就调用与其值相对应的花样的子程序。

3.2 歌曲简谱的编码规则

do re mi fa so la si分别编码为1~7,重音do编为8,重音re编为9,停顿编为0.播放长度一十六分音符为单位(在本程序中为165ms),一拍即四分音符等于4个十六分音符,编为4,其他的播放时间以此类推。音调作为编码的高4位,二播放时间作为低4位,如此音调和节拍就构成了一个编码。以ffH

为曲谱的结束标志。举例1:音调do,发音长度为两拍,集二分音符,将其编码为18H。举例2:音调re,发音长度为半拍,集八分音符,将其编码为22H。

确定定时器0对应于音调的初值:假设要得到500HZ的声音。500HZ的声音信号每个周期为2ms,即2000us。假设单片机采用12MHZ的晶振,每个机器周期的时间为12/12M=1us。故单片机操作(对与蜂鸣器相连的I/O口取反)一次蜂鸣器的时间间隔为2000us/1us/2=1000个机器周期,故给工作在方式1的定时器

0赋初值C=[t/MC]

补=模-[t/MC],C=(3E8H)

=10000H-[3E8H]=FC18H,

TH0=#FCH,TL0=#18H。

下面给出定时器0工作在方式1对应各音调的初值,假定使用的晶振是12MHZ:

3.3程序流程图

主程序流程图

播放音乐子程序流程图

3.4 软件源程序#include

#define uchar unsigned char

#define uint unsigned int

sbit duan=P2^6;

sbit key1=P3^2;//按key1可切换花样

sbit key2=P3^3;//按key2可切换歌曲

sbit fm=P3^7;//蜂鸣器连续的IO口

sbit P34=P3^4;//矩阵键盘的一列

uchar code huayang1[]={0x7f,0xbf,0xdf,0xef,0xf7,0xfb,0xfd,0xfe,

0xfd,0xfb,0xf7,0xef,0xdf,0xbf};//花样1

uchar code huayang2[]={0x7f,0xfe,0xbf,0xfd,0xdf,0xfb,0xef,0xf7,

0xef,0xfb,0xdf,0xfd,0xbf,0xfe};//花样2

uchar code huayang3[]={0x7f,0x3f,0x1f,0x0f,0x07,0x03,0x01,0x0,

0x80,0xc0,0xe0,0xf0,0xf8,0xfc,0xfe,0xff};

char code huayang4[]={ 0x55,0xaa,0xcc,0x33,0x99,0x66,0x0f,0xf0};

uchar count1;//花样标志

uchar count2;//歌曲标志

uchar timeh,timel,i;

//================简谱====================

//编程规则:字节高位是简谱,低位是持续时间,

//代表多少个十六分音符

//1-7代表中央C调,8-E代表高八度,0代表停顿

//最后的0是结束标志

uchar code qnzl[]={ //千年之恋

0x12,0x22,0x34,0x84,0x74,0x54,0x38,0x42,0x32,0x22,0x42,0x34,0x84,0x72,0x82,0x94 ,0xA8,0x08,

//前奏

0x32,0x31,0x21,0x32,0x52,0x32,0x31,0x21,0x32,0x62,

//竹林的灯火到过的沙漠

0x32,0x31,0x21,0x32,0x82,0x71,0x81,0x71,0x51,0x32,0x22,

//七色的国度不断飘逸风中

0x32,0x31,0x21,0x32,0x52,0x32,0x31,0x21,0x32,0x62,

//有一种神秘灰色的旋涡

0x32,0x31,0x21,0x32,0x83,0x82,0x71,0x72,0x02,

//将我卷入了迷雾中

0x63,0xA1,0xA2,0x62,0x92,0x82,0x52,

//看不清的双手

0x31,0x51,0x63,0x51,0x63,0x51,0x63,0x51,0x62,0x82,0x7C,0x02,

//一朵花传来谁经过的温柔

0x61,0x71,0x82,0x71,0x62,0xA2,0x71,0x76,

//穿越千年的伤痛

0x61,0x71,0x82,0x71,0x62,0x52,0x31,0x36,

//只为求一个结果

0x61,0x71,0x82,0x71,0x62,0xA3,0x73,0x62,0x53,

//你留下的轮廓指引我

0x42,0x63,0x83,0x83,0x91,0x91,

//黑夜中不寂寞

0x61,0x71,0x82,0x71,0x62,0x0A2,0x71,0x76,

//穿越千年的哀愁

0x61,0x71,0x82,0x71,0x62,0x52,0x31,0x36,

//是你在尽头等我

0x61,0x71,0x82,0x71,0x62,0xA3,0x73,0x62,0x53,

//最美丽的感动会值得

0x42,0x82,0x88,0x02,0x74,0x93,0x89,0xff//结束标志

//用一生守候

};

uchar code jmszl[]={ //寂寞沙洲冷

0x12,0x12,0x22,0x32,0x31,0x22,0x21,0x22,

//自你走后心憔悴

0x21,0x31,0x51,0x52,0x31,0x52,0x61,0x15,0x14,

//白色油桐风中纷飞

0x51,0x52,0x31,0x52,0x62,0x13,0x11,0x13,0x32,0x28,0x08,0x28,

//落花似人有情这个季节

0x31,0x32,0x31,0x32,0x11,0x21,0x51,0x52,0x51,0x52,

//河畔的风放肆拼命地吹

0x51,0x51,0x31,0x32,0x31,0x32,0x81,0x72,0x63,

//不断拨弄离人的眼泪

0x62,0x71,0x81,0x72,0x61,0x61,0x52,0x31,0x21,0x32,0x51,0x54,

//那样浓烈的爱再也无法给

0x22,0x12,0x11,0x12,0x11,0x12,0x12,0x14,0x26,0x32,0x26,

//伤感一夜一夜

0x32,0x61,0x51,0x51,0x31,0x31,0x21,0x31,0x51,0x61,0x51,0x31,0x51,

//当记忆的线缠绕过往支离破碎

0x02,0x32,0x81,0x81,0x81,0x81,0x62,0x52,0x34,

//是慌乱占据了心扉

0x31,0x81,0x81,0x81,0x61,0x91,0x82,

//有花儿伴着蝴蝶

0x51,0x51,0x51,0x51,0x31,0x61,0x53,

//孤雁可以双飞

0x21,0x11,0x21,0x11,0x22,0x11,0x21,0x26,

//夜深人静独徘徊

0x32,0x61,0x51,0x51,0x31,0x31,0x21,0x31,0x51,0x61,0x51,0x31,0x51,0x52,

//当幸福恋人寄来红色分享喜悦

0x31,0x31,0x81,0x81,0x81,0x61,0x91,0x81,0x61,0x31,0x56,

//闭上双眼难过头也不敢回

0x32,0x32,0x81,0x81,0x81,0x81,0x91,0x81,0x61,0x81,0x61,0x51,0x31,0x51,0x34, //仍然捡尽寒枝不肯安歇微带着后悔

0x21,0x31,0x51,0x31,0x21,0x11,0x61,0x21,0x16,

//寂寞沙洲我该思念谁

0xff};

//==============简谱音调对应的定时器初值=======

//适合11.0592M的晶振

uchar code cuzhi[]={

0xff,0xff,//占位

0xFC,0x8E,//中央C调1-7

0xFC,0xED,

0xFD,0x43,

0xFD,0x6A,

0xFD,0xB3,

0xFD,0xF3,

0xFE,0x2D,

0xFE,0x47, //高八度1-7

0xFE,0x76,

0xFE,0xA1,

0xFE,0xC7,

0xFE,0xD9,

0xFE,0xF9,

0xFF,0x16

};

uchar yinyue[]={0xff,0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f,0x0,0x0}; //将音调转化为对应的LED样式

void delay1(uint z); //延时1MS

void delay(uint z); //延时165MS,即十六分音符

void song();

void beep();//蜂鸣器叫一声

main()

{ uchar x;

count1=0;//流水灯无花样

count2=1;//唱第一首歌

P34=0;//选取矩阵键盘的一列

EA=1;//开总中断

EX0=1;//开外部中断0

IT0=1;//外部中断0下降沿触发方式

EX1=1;//开外部中断1

IT1=1;//外部中断1下降沿触发方式

TMOD=0x01;//定时器0工作在方式1

TH0=0;

TL0=0;

ET0=1;

while(1)

{

if(count1!=0)

{

switch(count1)

{

case 1:

for(x=0;x<14;x++)

{

duan=1;

P1=huayang1[x];

beep();

delay1(300);

duan=0;

if(count1!=1)

break;

}

break;

case 2:

for(x=0;x<14;x++)

{

duan=1;

P1=huayang2[x];

beep();

delay1(300);

duan=0;

if(count1!=2)

break;

}

break;

case 3:

for(x=0;x<16;x++)

{

duan=1;

P1=huayang3[x];

beep();

delay1(300);

duan=0;

if(count1!=3)

break;

}

break;

case 4:

for(x=0;x<8;x++)

{

duan=1;

P1=huayang4[x];

beep();

delay1(300);

duan=0;

if(count1!=4)

break;

}

break;

}

}

else

{

song();

delay1(1000);

}

}

}

void int0() interrupt 0

{

EA=0;//关总中断

delay1(1);//去抖

if(key1==0)

{

count2=0;//不让蜂鸣器唱歌

TR0=0;

count1++;

if(count1==5)

count1=1;

}

EA=1;//开总中断

}

void int1() interrupt 2

{

EA=0;//关总中断

delay1(1);//去抖

if(key2==0)

{

count1=0;//流水灯无花样

TR0=1;

i=0;//从头开始唱

count2++;

if(count2==3)

count2=1;

}

EA=1;//开总中断

}

void timer0() interrupt 1 //用于产生各种音调{

TH0=timeh;

TL0=timel;

fm=~fm;

}

void song()

{

uint temp;

uchar jp;//jp是简谱

i=0;

while(1)

{ if(count2==0)

{

break;

}

if(count2==1) //选曲

temp=qnzl[i];

if(count2==2)

temp=jmszl[i];

if(temp==0xff)

break;

jp=temp/16; //取数的高4位

duan=1;

P1=yinyue[jp];

duan=0;

if(jp!=0)

{

timeh=cuzhi[jp*2];

timel=cuzhi[jp*2+1];

}

else

{

TR0=0;

fm=1;//关蜂鸣器

}

delay(temp%16); //取数的低4位

TR0=0; //唱完一个音停10MS

fm=1;

delay1(10);

TR0=1;

i++;

}

TR0=0;

fm=1;

}

void delay(uint z) //延时165MS,即十六分音符

{ uint x,y;

for(x=z;x>0;x--)

for(y=19000;y>0;y--);

}

void delay1(uint z) //延时1MS

{ uint x,y;

for(x=z;x>0;x--)

for(y=112;y>0;y--);

}

void beep() //蜂鸣器叫一声

{ uchar i;

for(i=0;i<50;i++)

{ fm=~fm;

delay1(1);

}

fm=1;

}

4.硬件设计

4.1 AT89c2051单片机

AT89c2051是美国ATMEL公司生产的低电平、高性能CMOS8位单片机,片内含2K bytes的可反复擦写的只读程序存储器(PEROM)和128bytes的随机数据存储器(RAM),器件采用ATMEL公司的高密度、非易失性存储技术生产,兼容标准MCS-51指令系统,片内置通用8位中央处理器和Flash存储单元,AT89C2051单片机在电子类产品中有广泛的应用。

1.VCC:电源电压。

2.GND:地。

3. P1口:P1口是一个8位双向I/O口。口引脚P1.2~P1.7提供内部上拉电阻,P1.0和P1.1要求外部上拉电阻。P1.0和P1.1还分别作为片内精密模拟比较器的同相输入(ANI0)和反相输入(AIN1)。P1口输出缓冲器可吸收20mA电流并能直接驱动LED显示。当P1口引脚写入“1”时,其可用作输入端,当引脚P1.2~ P1.7用作输入并被外部拉低时,它们将因内部的写入“1”时,其可用作输入端。

当引脚P1.2~P1.7用作输入并被外部拉低时,它们将因内部的上拉电阻而流出电流。

4. P3口:P3口的P3.0~P3.5、P3.7是带有内部上拉电阻的七个双向I/O口引脚。P3.6用于固定输入片内比较器的输出信号并且它作为一通用I/O引脚而不可访问。P3口缓冲器可吸收20mA电流。当P3口写入“1”时,它们被内部上拉电阻拉高并可用作输入端。用作输入时,被外部拉低的P3口脚将用上拉电阻而流出电流。

P3口还用于实现AT89C2051的各种第二功能,如下表所列:

P3口还接收一些用于闪速存储器编程和程序校验的控制信号。

5. RST:复位输入。RST一旦变成高电平所有的I/O引脚就复位到“1”。当振荡器正在运行时,持续给出RST引脚两个机器周期的高电平便可完成复位。每一个机器周期需12个振荡器或时钟周期。

6. XTAL1:作为振荡器反相器的输入和内部时钟发生器的输入。

7. XTAL2:作为振荡器反相放大器的输出。

4.2电路原理

由于51单片机的电流驱动能力较弱,而蜂鸣器的工作电流为几十MA。单片机给P3.7低电平,则蜂鸣器开;给高电平则喇叭关。LED接到单片机的P1口,输出0时,可使LED亮起。两个按键的一段接单片机的I/O口变成低电平,引发单片机中断。

5.仿真

5.1 ISIS介绍

P r o t e u s I S I S是英国L a b c e n t e r公司开发的电路设计、分析与仿真软件,功能极其强大。该软件的主要特点是:

①集原理图设计、仿真分析( I S I S ) 和印刷电路板设计( A R E S ) 于一身。可以完成从绘制原理图、仿真分析到生成印刷电路板图的整个硬件开发过程。

②提供几千种电子元件(分立元件和集成电路、模拟和数字电路)的电路符号、仿真模型和外形封装。

③支持大多数单片机系统以及各种外围芯片(R S 2 3 2动态仿真、

I 2 C调试器、S P I调试器、键盘和 L C D 系统仿真等)的仿真。

④提供各种虚拟仪器,如各种测量仪表、示波器、逻辑分析仪、信号发生器等。过去需要昂贵的电子仪器设备、繁多的电子元件才能完成的电子电路、单片机等实验,现在只要一台电脑,都可在该软件环境下快速轻松地实现。

5.2 Keil介绍

Keil μVision3

2006年1月30日ARM推出全新的针对各种嵌入式处理器的软件开发工具,集成Keil μVision3的RealView MDK开发环境。RealView MDK开发工具

KeilμVision3源自Keil公司。RealView MDK集成了业内领先的技术,包括Keil μVision3集成开发环境与RealView编译器。支持ARM7、ARM9和最新的Cortex-M3核处理器,自动配置启动代码,集成Flash烧写模块,强大的 Simulation设备模拟,性能分析等功能,与ARM之前的工具包ADS等相比,RealView编译器的最新版本可将性能改善超过20%。其优点是:

⒈Keil C51生成的目标代码效率非常之高,多数语句生成的汇编代码很紧凑,容易理解。在开发大型软件时更能体现高级语言的优势。

⒉与汇编相比,C语言在功能上、结构性、可读性、可维护性上有明显的优势,因而易学易用。用过汇编语言后再使用C来开发,体会更加深刻。Keil C51软件提供丰富的库函数和功能强大的集成开发调试工具,全Windows界面。

5.3 仿真结果图

基于单片机的音乐喷泉设计

基于单片机的音乐喷泉设计 第一章音乐喷泉控制系统硬件设计 1.1控制系统硬件总设计方案 1.2音乐信号的采集 1.2.1 音频放大电路的设计 1.2.2 采样定理 1.3 单片机电路 1.3.1 单片机的概述 1.3.2 时钟电路的设计 1.4 AD转换电路 1.4.1 ADC0809与单片机AT89C51的连接 1.4.2输入电路 1.5潜水泵调速硬件方案设计 1.6灯光硬件方案设计 1.7解决系统时间滞后硬件电路设计. 第二章喷泉控制系统软件设计 2.1喷池数据 2.2主程序框图. 2.3 控制潜水泵软件设计模块 2.3.1 潜水泵开关调速的原理 2.3.2潜水泵开关调速的软件设计 2.4控制电磁阀软件设计模块 2.5 歌曲存储模块 2.5.1音频脉冲的产生 2.5.2音乐程序 2.6灯光控制模块 2.7看门狗子程序 2.7实验仿真

第一章音乐喷泉控制系统硬件设计 1.1 控制系统硬件总体设计方案 该音乐喷泉控制系统的总体结构如图2.1所示,由音乐输入系统、数模转换系统、单片机控制系统和输出控制系统等组成。 图1.1 系统总体结构框图 1.2音乐信号的采集 前面已经介绍过,本文的研究针对的是采用外部音源的喷泉系统,因此在对音乐信号进行特征识别前首先要完成对模拟音乐信号的采集。音乐信号的采集主 要包括音频放大和 A/D 转换两个过程,下面分别进行分析。 1.2.1 音频放大电路的设计 外部音源信号的幅度一般较弱,因此必须要对原信号进行放大处理后才能送入 A/D 转换器。本文选择了 LM386 芯片设计音频放大电路。LM386 是美国国家半导体公司(NS)推出的系列功率放大集成电路的一种,LM386 具有功耗低、工 作电压范围宽、所需外围元件少等特点,在电子设备的音频放大电路设计中应 用非常广泛,它使用了 10 只晶体管构成了输入级、电压增益和电流驱动级。 其中 T1~T6 组成 PNP 型复合差分放大器,T5、T6 为镜像恒流源,作为 T3、 T4 的有 6/32 源负载,使输入级有稳定的增益。电压增益级由接成共发射极状态的 T7 承担,其负载也使用了恒流源,整个集成功放的开环增益主要由该级决定。T8、T9 复合为一个 PNP 管,和 T10 共同组成互补对称射极输出电路,以供给负载以足 够的电流。D1、D2 提供了 T8、T9、T10 所需的偏置,使末级偏置在甲乙类状态。R5~R7 构成内部反馈环路。从图 3.2.1 可以看出,LM386 采用双列 8 脚 封装结构,它的工作电压范围为 4~12V,静态电流 4mA,最大输出功率 660mW,最大电压增益 46dB,增益带宽 300kHz,谐波失真 0.2%。 图1.2.1 LM386 封装形式及引脚定义 在 LM386 的 DataSheet 上,提供了两种典型放大电路的设计方案。一种是在LM386 的 1 脚和 8 脚之间不接其他元件,此时放大电路的增益仅由内部电 阻 R5~R7决定,为 20 倍数(26dB),这种方式外部电路元件最少,也最为经济。另一种通 过在 1 脚和 8 脚之间串接不同的阻容元件,改变放大电路的交流反馈量,从 而改变放大电路的闭环增益。音乐信号的放大采集如图 2.2.2 所示。外部音源(声卡、CD 机等)的模拟音乐信号分左、右声道分别进入放大电路,经过信号放大后,得到幅值放大后的音频信号。从图 3.2.2 可以看出放大电路的具体设计。在 LM386 的 1 脚和 8 脚之间串接一个 10 微法的电容 C4,使内部电 阻 R6 被交流旁路,放大电路的增益能达到最大值,200 倍数(46dB)。再对 音频放大电路的外围电路进行设计,电路中电容 C1、C6 作为隔直电容,电位 器 P1 用于调节音量的大小,元件 R2、C5 有助于旁路高频噪音和改善输出的 音质。电容 C3 作为去耦电容,一方面是本集成电路的蓄能电容,另一方面旁 路掉该器件的高频噪声。电容 C2 则是作为旁路电容,将信号的中高频噪音旁 路到地。经过放大电路的音频信号就送入 A/D 转换器进行采样,这里 A/D转

论基于51单片机控制的智能LED灯

论基于51单片机控制的智能LED灯 前言 随着社会的发展人们对生活质量的要求越来越高,照明在能耗中所占的比例日益增加,照明也早已成为我们生活的不可或缺的一部分。在当今社会中,比较普遍使用的有通过声音、触摸、光感等来控制的照明灯具。然而这些都有一定的局限性,不能得到最大化的利用。 LED灯寿命比较长、省电、比较环保,正式由于这些优点的存在以及等下对LED灯的大力研究,因而LED灯走上了历史的舞台。采用LED灯作为我们社会的首选照明用具,肯定可以节约很多电能,节电的意义非凡,不但减少发电过程中的污染,还能为我们的后代留下财富。因此节电是件利国、利民、利己的好事。而本设计能最大限度的节省日常照明所消耗的电能,有着巨大的经济环境效用。 1.硬件介绍 1.1控制板 控制板主要由以下几个部分组成: MCS-51单片机、8位的微处理器、片内为128个字节,片外最多可外扩至64k字节数据存储器、程序存储器、5个中断源,2级中断优先权的中断系统、2个16位的定时器/计数器、1个全双工的串行口、4个并行8位I/O口、21个特殊功能寄存器。 1.2光照检测 方案一、采用光敏二极管或三极管等光传感器件把环境亮度转换成

相应的数字电平,然后直接接入单片机IO引脚。 方案二、采用光敏电阻把环境亮度转换成相应的电压值(模拟值),然后通过运放后给单片机输入一个标准的数字信号。由于光敏电阻属于纯阻性器件,所以采用方案一。 1.3人体检测 人体检测主要通过菲涅尔透镜来完成,当人进入感应范围,人体释放的红外光透过镜片被聚集在某个同心环上,然后生成一个光信号,再通过探头将光信号转换成电信号来工作。 1.4热释电传感器 热释电红外线传感器用于检测人体辐射的红外线,然后通过一定的方式转换成电压信号,将电压信号投入到工作中。 人体热释电检测电路图如下: 检测对象菲涅尔透镜热释电红外传感器信号处理电路Vm 1.5照明设备驱动 方案一、采用可控硅控制。可控硅又称晶闸管,是一种具有三个PN 结的四层结构的大功率半导体器件。其具有体积小、结构相对简单、功能强等特点,是比较常用的半导体器件之一。 方案二、采用继电器控制。继电器是一种当输入电、磁、声、光、热等达到一定值时,输出量发生跳跃式变化的自动控制器件。其动作快、工作稳定、使用寿命长、体积小,所以广泛应用于运动、遥控、电力保护、自动化、测量和通信等装置中。根据不同的结构,可以将其分为电磁继电器、热敏干簧继电器、固态继电器、磁簧继电器、光

基于51单片机的简易计算器制作

基于51单片机的简易计算器制作专业:电气信息班级:11级电类一班 姓名:王康胡松勇 时间:2012年7月12日 一:设计任务 本系统选用AT89C52单片机为主控机。通过扩展必要的外围接口电路,实现对计算器的设计,具体设计如下: (1)由于设计的计算器要进行四则运算,为了得到较好的显示效果,经综合分析后,最后采用LED 显示数据和结果。 (2)采用键盘输入方式,键盘包括数字键(0~9)、符号键(+、-、×、÷)、清除键(on\c)和等号键(=),故只需要16 个按键即可,设计中采用集成的计算键盘。 (3)在执行过程中,开机显示零,等待键入数值,当键入数字,通过LED显示出来,当键入+、-、*、/运算符,计算器在内部执行数值转换和存储,并等待再次键入数值,当再键入数值后将显示键入的数值,按等号就会在LED上输出运算结果。 (4)错误提示:当计算器执行过程中有错误时,会在LCD上显示相应的提示,如:当输入的数值或计算得到的结果大于计算器的表示范围时,计算器会在LED上提示八个0;当除数为0时,计算器会在LED上会提示八个负号。 设计要求:分别对键盘输入检测模块;LED显示模块;算术运算模块;错误处理及提示模块进行设计,并用Visio画系统方框图,keil与protues仿真 分析其设计结果。 二.硬件设计 单片机最小系统 CPU:A T89C52 显示模块:两个4位7段共阴极数码管 输入模块:4*4矩阵键盘 1.电路图

电路图说明 本电路图采用AT89C52作为中处理器,以4*4矩阵键盘扫描输入,用两个74HC573(锁存器)控制分别控制数码管的位于段,并以动态显示的方式显示键盘输入结果及运算结果。为编程方便,以一个一位共阴极数码管显示负号。 三,程序设计 #include #define Lint long int #define uint unsigned int #define uchar unsigned char sbit dula=P2^6; //锁存器段选sbit wela=P2^7; sbit display_g=P2^0; //负号段选 sbit display_w=P2^1; //负号位选uchar code table[]={0x3f,0x06,0x5b,0x4f, //0,1,2,3

最新基于单片机的音乐喷泉控制

1 绪论 1.1 设计背景 德国发明家奥图皮士特先生在1930年提出喷泉的相关理论,随后他在百货商店和餐馆前建造小型的喷泉。经过多年来的发展,音乐喷泉的设计变的多样化,构造变得复杂化。在1952年的夏天,在西柏林的工业展览中,一个美国人看到了奥图皮士特先生音乐喷泉的表演,并把它带回纽约。1953年1月15日音乐喷泉在美国首次表演,表演期间超过150万人观看。在音乐喷泉走向全世界的同时,各种新技术也不断地运用在音乐喷泉上,使其表演变得复杂和美丽,给人们带来无限的乐趣,提高了人们的生活质量。 为了使控制简单可靠,适应现代社会的市场需求,各种形式的喷泉层出不穷,并逐步转向小型和营业性较强的方向发展。其音乐喷泉的控制也变得灵活多样,如单片机、PLC、DSP等都在音乐喷泉中有所运用,当然也具有优缺点。本课题针对旅游景点内设计了观赏性的小型“音乐喷泉”。选用单片机作为此次音乐喷泉控制系统设计的控制核心,主要是为了实现单片机的放音,并控制多个电磁阀的开闭动作和水泵的动作,解决系统中信号的同步性问题。 1.2 音乐喷泉的现状和发展 北京石景山古城公园的音乐喷泉,在悠扬动听的音乐声中,喷水可产生五六种变化,时而转动如银伞,时而飘忽如玉带,时而如金蛇狂舞,时而旋转飞溅……喷出的花形有昙花、菊花、扶桑花、百合花和曼陀罗花,这是在80年代初期中国较早修建的一个音乐喷泉。 南昌的秋水广场是由“落霞与孤雁齐飞,秋水共长天一色”的意境而得名, 秋水广场就是以喷泉为主题,集旅游、观光、购物的大型休闲广场。他的音乐喷泉最吸引人注目,是国内最大的音乐喷泉群,泉水面积1.2万平方米,主喷高达128米,是南昌的一倩丽景观,人们可以一边欣赏音乐,一边观看滕王阁的美景。 新加坡圣陶沙旅游区的音乐喷泉的设计与效果也是值得参考的,它布置在一个空旷而略有坡度的空间,面积很大,与圣陶沙车站前的长形喷水池共同组成为一个长达数百米的综合系列喷泉,音乐喷泉位于系列喷泉的顶端。舞台为一假山堆叠的西洋式半圆柱廊组成,共分3层。白天,假山瀑布及两侧的喷泉群与3层水池形成一处动静结合的较为文雅悠扬的水景园,入夜则有五光十色,优美动听的喷泉景观,整个舞台区域东西面阔近百米,南北深度约40m,成为目前亚洲最大的音乐喷泉之一。表现出壮阔、绚丽的水景之美。

基于51单片机智能路灯控制器设计与实现

摘要 摘要 现在,随着微电子技术和集成电路技术的快速发展,单片机技术无处不在。单片机作为计算机科学与技术的重要组成部分,作为嵌入式系统的先头兵,片上系统的先行者,已经被广泛应用到了各行各业,尤其是与控制相关的领域,极大的提高了产品的智能化程度和技术水平,已经成为了当今社会十分重要的技术领域。随着社会需求和单片机应用领域的不断扩展,各类智能产品、控制系统都是以单片机技术为核心来进行开发设计的。 本系统采用MSC—51系列单片机89C51和相关的光电检测设备及设计智能路灯控制器,实现了能根据实际光线条件通过8051芯片的P1口控制路灯开关功能。随着社会文明的不断发展,城市照明已不仅局限于街道照明,而且发展成了城市景观等装饰性照明的综合市政工程。 关键词:路灯单片机技术设计

ABSTRACT ABSTRACT Nowadays, with the rapid development of micro-electronic technology and integrated circuit technology, Single Chip Micro-computer (MCU) technology is being used everywhere. MCU has been used in all kinds of industries, especially in the areas concerning the controlling as the important ingredient in the computer science and technology, the front-runner in the embedded system. It has improved products’Intellectualized and technical standards and been a quite important technical area in our recent social needs and the applied areas of MCU expanding, types of mental produce and control systems are designed with MCU as the central technology. The system uses MSC MSU-51 and Relevant photo electric equipment to design intelligentized controller of streets lights and realize the function of controlling the switches according to the actual conditions of light through P1 port of 8051 chip. As the ever-accelerated development of social civilization, City light is not only confined to the street lighting but also developed into the urban landscape and decorative Keywords: lamp MCU-technology design

基于51单片机的计算器设计

目录 第一章引言 (3) 1.1 简述简易计算器 (3) 1.2 本设计主要任务 (3) 1.3 系统主要功能 (4) 第二章系统主要硬件电路设计 (4) 2.1 系统的硬件构成及功能 (4) 2.2 键盘电路设计 (5) 2.3 显示电路设计 (6) 第三章系统软件设计 (7) 3.1 计算器的软件规划 (7) 3.2 键盘扫描的程序设计 (7) 3.3 显示模块的程序设计 (8) 3.4 主程序的设计 (9) 3.5 软件的可靠性设计 (9) 第四章调试 (9) 第五章结束语 (10) 参考文献 (11) 附录源程序 (11)

第一章引言 1.1 简述简易计算器 近几年单片机技术的发展很快,其中电子产品的更新速度迅猛。计算器是日常生活中比较的常见的电子产品之一。如何才能使计算器技术更加的成熟,充分利用已有的软件和硬件条件,设计出更出色的计算器呢? 本设计是以AT89S52单片机为核心的计算器模拟系统设计,输入采用4×6矩阵键盘,可以进行加、减、乘、除9位带符号数字运算,并在LCD1602上显示操作过程。 科技的进步告别了以前复杂的模拟电路,一块几厘米平方的单片机可以省去很多繁琐的电路。现在应用较广泛的是科学计算器,与我们日常所用的简单计算器有较大差别,除了能进行加减乘除,科学计算器还可以进行正数的四则运算和乘方、开方运算,具有指数、对数、三角函数、反三角函数及存储等计算功能。计算器的未来是小型化和轻便化,现在市面上出现的使用太阳能电池的计算器, 使用ASIC设计的计算器,如使用纯软件实现的计算器等,未来的智能化计算器将是我们的发展方向,更希望成为应用广泛的计算工具。 1.2 本设计主要任务 以下是初步设定的矩阵键盘简易计算器的功能: 1.扩展4*6键盘,其中10个数字,5个功能键,1个清零 2.强化对于电路的焊接 3.使用五位数码管接口电路 4. 完成十进制的四则运算(加、减、乘、除); 5. 实现结果低于五位的连续运算; 6. 使用keil 软件编写程序,使用汇编语言; 7. 最后用ptoteus模拟仿真; 8.学会对电路的调试

参考基于C8051F单片机的移动式音乐喷泉设计

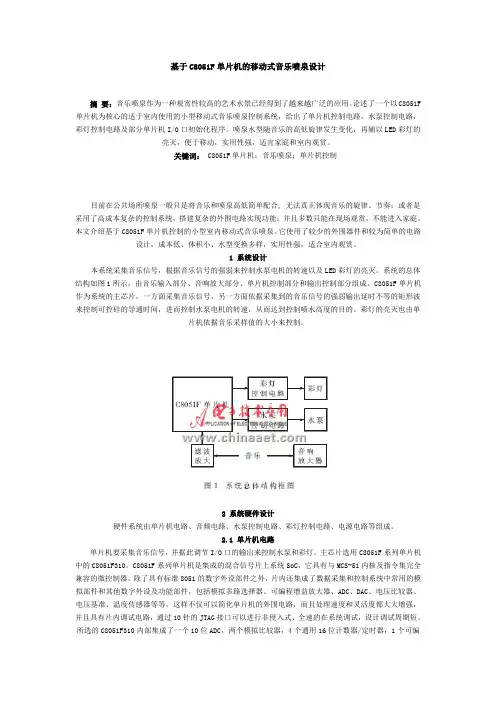

基于C8051F单片机的移动式音乐喷泉设计 摘要:音乐喷泉作为一种观赏性较高的艺术水景已经得到了越来越广泛的应用。论述了一个以C8051F 单片机为核心的适于室内使用的小型移动式音乐喷泉控制系统,给出了单片机控制电路,水泵控制电路,彩灯控制电路及部分单片机I/O口初始化程序。喷泉水型随音乐的高低旋律发生变化,再辅以LED彩灯的 亮灭,便于移动,实用性强,适宜家庭和室内观赏。 关键词: C8051F单片机;音乐喷泉;单片机控制 目前在公共场所喷泉一般只是将音乐和喷泉高低简单配合, 无法真正体现音乐的旋律、节奏;或者是采用了高成本复杂的控制系统,搭建复杂的外围电路实现功能;并且多数只能在现场观赏,不能进入家庭。本文介绍基于C8051F单片机控制的小型室内移动式音乐喷泉。它使用了较少的外围器件和较为简单的电路设计,成本低、体积小、水型变换多样,实用性强,适合室内观赏。 1 系统设计 本系统采集音乐信号,根据音乐信号的强弱来控制水泵电机的转速以及LED彩灯的亮灭。系统的总体结构如图1所示,由音乐输入部分、音响放大部分、单片机控制部分和输出控制部分组成。C8051F单片机作为系统的主芯片,一方面采集音乐信号,另一方面依据采集到的音乐信号的强弱输出延时不等的矩形波来控制可控硅的导通时间,进而控制水泵电机的转速,从而达到控制喷水高度的目的。彩灯的亮灭也由单 片机依据音乐采样值的大小来控制。 2 系统硬件设计 硬件系统由单片机电路、音频电路、水泵控制电路、彩灯控制电路、电源电路等组成。 2.1 单片机电路 单片机要采集音乐信号,并据此调节I/O口的输出来控制水泵和彩灯。主芯片选用C8051F系列单片机中的C8051F310。C8051F系列单片机是集成的混合信号片上系统SoC,它具有与MCS-51内核及指令集完全兼容的微控制器。除了具有标准8051的数字外设部件之外,片内还集成了数据采集和控制系统中常用的模拟部件和其他数字外设及功能部件,包括模拟多路选择器、可编程增益放大器、ADC、DAC、电压比较器、电压基准、温度传感器等等。这样不仅可以简化单片机的外围电路,而且处理速度和灵活度都大大增强,并且具有片内调试电路,通过10针的JTAG接口可以进行非侵入式、全速的在系统调试,设计调试周期短。所选的C8051F310内部集成了一个10位ADC,两个模拟比较器,4个通用16位计数器/定时器,1个可编
