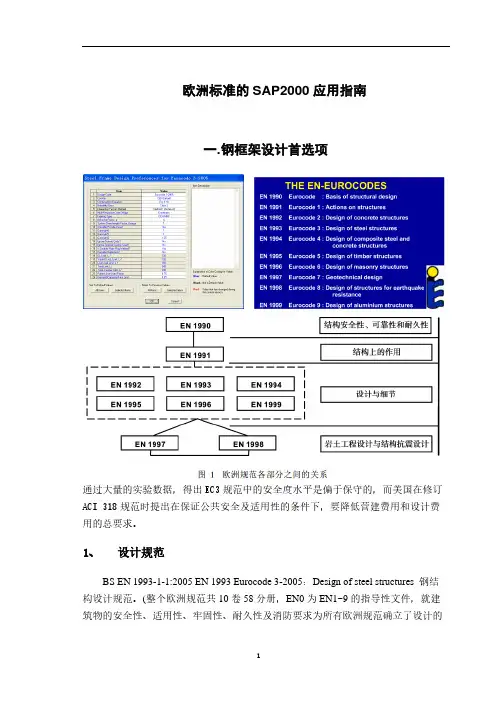

SAP2000在国际工程钢结构设计中的应用
SAP2000使用教程
文章由情难枕精心整理，希望对大家的学习和工作带来帮助 整理人： 情难枕 整理时间： 2011-4-10 SAP2000? 空间结构 线性和非线性 静力和动力 分析设计软件 系统 使用教程 Computers and Structures, Inc. Berkeley, California, USA 北京金土木软件技术有限公司 北京车公庄大街 19 号 中国建筑标准设计研究院 100044 Version 9 2004-11
版权 计算机程序SAP2000 及全部相关文档都是受专利法和版权法保护的产品。全球范围的所有权属于Computers and Structures，Inc.（SAP2000 中文版版权同属于北京金土木软件技术有限公司）。如果没有Computers and Structures, Inc. 的预先书面许可，未经许可的程序使用或任何形式的文档复制一律禁止。 更多信息和此文档的副本可从以下获得： 北京金土木软件技术有限公司北京车公庄 大街19号中国建筑标准设计研究院100044 电话：86-10-8838 3866 传真：86-10-8838 1056 电子邮件： cks@https://www.360docs.net/doc/5011417193.html, 网址： https://www.360docs.net/doc/5011417193.html, Computers and Structures, Inc. 1995 University Avenue Berkeley, California 94704 电话：(510) 845-2177 传真：(510) 845-4096 电子邮件：info@https://www.360docs.net/doc/5011417193.html, （对于一般问题）电子邮件：support@https://www.360docs.net/doc/5011417193.html, （对于技术支持问题）网址：https://www.360docs.net/doc/5011417193.html, ? Copyright Computers and Structures, Inc., 1978-2004. The CSI Logo is a registered trademark of Computers and Structures, Inc. SAP2000 is a registered trademark of Computers and Structures, Inc. Windows is a registered trademark of Microsoft Corporation. Adobe and Acrobat are registered trademarks of Adobe Systems Incorporated. 2
SAP2000问题精华集
SAP2000问题精华集 1、柱子的偏心在sap2000里如何输入？ ; T8 y# T 可以利用插入点命令来实现，assign>frame/cable/tendon>insert point ' F: O7 D! L/ S6 V1 _/ ~; i) c 2、 SAP2000设置的截面如果需要转个90度，在哪设置？ 选择构件，菜单－指定－框架/索/筋—局部坐标—90度，即可。 3、如何选择楼板单元类型？ ' q; X- g& U4 r4 o O6 c: z, A “壳”具有平面内以及平面外刚度，一般用于定义墙单元。“膜”仅具有平面内刚度，一般用于定义楼板单元，起传递荷载的作用。“板”仅具有平面外刚度，仅存在平面外变形。对于面截面类型的选择，一定程度上要根据工程情况作出选择。 4、编辑菜单下的“分割面”和指定菜单下“面对象剖分选项”有什么区别？什么情况下要设定面对象剖分？ x/ }' X- M, f/ Y+ J# M “分割面”是把一个面对象分割为若干更小的面对象，可以再对其中某个面对象进行编辑（比如开洞、施加荷载等等）。“面对象剖分”是对面对象的有限元划分，形成有限元分析的单元和节点。对于膜属性的单元可以自动根据梁、墙位置进行剖分。对于壳和板，需要人工设定剖分。 5、从Autocad导入SAP2000注意的问题 （1）在SAP2000中输入曲线构件，可以用一段段短线组成，分的足够多，就达到曲线的效果。方法：画曲线，用内接正多边形逼近。 3 K" A* s0 E/ ~' R. G! ?& R （2）在cad中绘图时，不能把图素放在0图层。 ' r ]& I4 C2 r2 P$ L- Z: A （3）导入DXF文件，请注意用line绘制直线模拟弧线轴线，不能使用Polyline命令。 6 d; U6 Y$ f$ g% P+ Z （4）在CAD中画图应该定义一个画图的原点，这个原点要与CAD中的（0，0，0）重合，这样导入到SAP中时图形原点才会在SAP中的原点。 6、网架建模时，螺栓球的质量如何考虑？ # m1 u8 f$ c) V& a: O! w 设计网架时，螺栓球节点自重一般按照杆件重量的一定比例考虑，在SFCAD中一般考虑杆件重量的30%，MSTCAD中考虑25%，3D3S中可以调整比例。在sap中可以在定义静荷载工况时，把此部分重量考虑进去，当考虑30%杆件重量时，可以定义静荷载的自重系数设为1.30（默认为1）。 7、如何修改杆件容许长细比？
钢结构梯形屋架课程设计计算书(绝对完整)
第一章：设计资料 某单跨单层厂房，跨度L＝24m，长度54m，柱距6m，厂房内无吊车、无振动设备，屋架铰接于混凝土柱上，屋面采用1.5*6.0m太空轻质大型屋面板。钢材采用Q235－BF，焊条采用E43型，手工焊。柱网布置如图2.1所示，杆件容许长度比：屋架压杆【λ】＝150 屋架拉杆【λ】＝350。 第二章：结构形式与布置 2.1 柱网布置 图2.1 柱网布置图 2.2屋架形式及几何尺寸 由于采用大型屋面板和油毡防水屋面，故选用平坡梯形钢屋架，未考虑起拱时的上弦坡度i＝1/10。屋架跨度l＝24m，每端支座缩进0.15m，计算跨度l0＝l－2*0.15m＝23.7m；端部高度取H0＝2m，中部高度H ＝3.2m；起拱按f＝l0/500，取50mm，起拱后的上弦坡度为1/9.6。 配合大型屋面板尺寸（1.5*6m），采用钢屋架间距B＝6m，上弦节间尺寸1.5m。选用屋架的杆件布置和尺寸如施工图所示。
图2.2 屋架的杆件尺寸 2.3支撑布置 由于房屋较短，仅在房屋两端5.5m开间内布置上、下弦横向水平支撑以及两端和中央垂直支撑，不设纵向水平支撑。中间各屋架用系杆联系，上下弦各在两端和中央设3道系杆，其中上弦屋脊处与下弦支座共三道为刚性系杆。所有屋架采用统一规格，但因支撑孔和支撑连接板的不同分为三个编号：中部6榀为WJ1a ,设6道系杆的连接板，端部第2榀为WJ1b，需另加横向水平支撑的的连接螺栓孔和支撑横杆连接板；端部榀（共两榀）为WJ1c。 图2.3 上弦平面
12 1 2 1---1 2---2 图2.3下弦平面与剖面 第三章：荷载计算及杆件内力计算 3.1屋架荷载计算 表3.1 屋架荷载计算表 3.2屋架杆件内力系数 屋架上弦左半跨单位节点荷载作用下的杆件内力系数经计算如图所示。屋架上弦左半跨单位节点荷载、右半跨单位节点荷载、全跨单位节点荷载作用下的屋架左半跨杆件的内力
sap2000使用心得
sap2000对混凝土楼板的处理 建筑结构中，楼板通常用膜单元来模拟，因为膜单元具有平面内的刚度。板单元力学行为与膜单元相反，只具有平面外的刚度，通常用来模拟地基梁。壳单元的力学行为膜单元与板单元之和在建筑结构分析中，对于一般平面布置规则、楼板没有过大面积开洞的结构体系中，混凝土规范允许假定结构平面内的刚度无限大，即采用刚性隔板假定。sap楼板在默认的情况下为弹性楼板，可以通过DIAPHRAGM来实现结构平面内无限刚性的假定。该约束用于：1、模拟建筑结构 混凝土楼板或者混凝土填充板，这种板拥有很大的平面内刚度。2、模拟桥梁上部结构的隔板，这些楼板一般具有很大的平面内的刚度。此外，要注意隔板约束的节点必须在一个平面内，否则，该约束将会有效地束缚节点面外弯曲，会使结构变刚，与实际不符。 sap2000入门栏2005年精华贴整理 作者：tumugg 提交日期：2006-7-3 10:52:00 1、局部坐标系 在sap2000中点、线、面等单元都有局部坐标系，且用了三种颜色（红、蓝、白）来表示其局部坐标。但我不明白这三种颜色究竟谁代表了axial 1、 axial 2、axial 3？ 答： （a）红色----1轴、白色----2轴、蓝色----3轴。king.zk （b）局部坐标系的规定如下： 1轴为轴向，从i点到j点。当杆件为水平时，2轴的方向与整体坐标系的z轴正向一致；而当杆件为竖直时，2轴方向与整体坐标系X轴正向一致，3轴为右手螺旋规则，依据1、2轴而定。 lijianning 2、SAP2000软件在建立模型时，无法考虑箍筋间距和箍筋直径大小，软件仅能就所配置的端面大小给予适当的箍筋量，而在实际工程中是要考虑这些的，涉及到截面剪力强度大小计算等问题。想问的是，现在很多设计院和研究所已将SAP2000用于实际工程的设计和抗震性能评估，这些结果可靠吗？不知SAP新版本会不会解决这个问题？2005-04-19 答：在实际设计的时候，sap会给出所需要的剪切钢筋面积，这与截面设计时候是否有箍筋没有关系。至于做抗震评估，如果这里你的抗震评估是指使用pushover方法的话，那么也许可以这么做：混凝土的本构关系采用受限制混凝土的曲线，让它来考虑箍筋的作用，这样将问题转移到定义合理的本构关系上去了。ocean2000 3、SAP2000截面设置的梁配筋问题 各位大侠：小弟初涉sap，有几个比较初级的问题： （1）在sap2000中，对于梁、柱的配筋，只对纵筋的截面进行定义，而在实际的结构设计中，还存在箍筋配筋的问题。 （2）在sap2000中，对于梁、柱的配筋，只给了一个截面进行定义，而在实际的结构设计中，梁两端和中间段的配筋有时是不一样的，还有柱也存在这样的问题，大家如何处理的？ （3）在进行pushover推覆分析中，要设置塑性铰特性，sap2000给出了默
钢结构计算书
钢结构 课程设计计算书 题目：梯形钢屋架 ——某工业厂房 专业：土木工程 班级：土木12-1班 姓名：赵侃 学号：2012102080 指导教师：焦晋峰 太原理工大学现代科技学院 2015年6月
梯形钢屋架计算书 一．设计资料（题号29） （1）某工业厂房（上海市）：梯形钢屋架跨度为21m ，长度90m ，柱距7.5m ，屋盖拟采用钢结构有檩体系，屋面板采用100mm 厚彩钢复合板（外侧基板厚度0.5mm ，内侧基板厚度0.4mm ，夹芯材料选用玻璃丝棉，屋面板自重标准值按0.25 kN/m 2计算），檩条采用冷弯薄壁C 型钢。屋面排水坡度i=1:20,有组织排水。屋架支承在钢筋混凝土柱上，柱顶标高9.0m ，柱截面尺寸为400×400mm 。不考虑灰荷载。屋架、檩条、拉条及支撑自重标准值按0.302/m kN 计算。基本雪压取0.22/m kN ，基本风压取0.552/m kN 。 （2）屋架计算跨度： m m m l 7.2015.02210=?-= （3）跨中及端部高度：采用缓坡梯形屋架，取屋架在21m 轴线处的端部高度 m h 000.2'0=，屋架中间的高度h=20250m 则屋架在20.7m 处，两端的高度为000.20=h 。 二．结构形式与布置 屋架形式及几何尺寸如图所示 根据厂房长度90m 、跨度及荷载情况，设置四道道上、下弦横向水平支撑。因柱网采用封闭结合，厂房两端的横向水平支撑设在第一柱间，该水平支撑的规格和中间柱间支撑的规格有所不同。在所有柱间的上弦平面设置了刚性与柔性系杆，以保证安装时上弦杆的稳定，在柱间下弦平面的跨中及端部设置了柔性系杆，
sap2000动力分析总结
sap2000动力分析总结 1、 sap2000反应谱分析里有一个scale放大系数是怎么回事？应该怎么输入？ 答： （1）scale不仅调峰值，整个加速度时程都会乘以这个系数。 marry11 （2）新的抗震规范，规定了不同地震烈度下，多遇和罕遇地震对应的地震加速度时程曲线的最大值，如8度地区对应的设计基本地震加速度为 0.16g。 marry11 （3）scale就是个放大系数，让最后得到的数值为程序需要，比如在反应谱分析中，如果输入的地震系数，那么scale就是g（要注意单位，如果采用m，就输入9.8，如果是mm，就输入9800），如果反应谱直接输入了谱加速度，那么scale就是1。在时程分析中也同理。 Xfjiang 说明：在“定义”－“反应谱函数”中选择chinese2002添加反应谱函数时，在此界面中的“加速度”栏中的各个数值代表不同时间的地震影响系数，而地震反应谱。 （4）楼上说得对，但是输入1时也要注意单位，因为sap本身要求这个地方输的不是简单的放大系数，而是与单位有关的一个加速度，因此要注意单 位。 Ngmxf （5）我个人觉得是这样，这个系数有2个作用：一个是进行地震方向组合；还可以用来修正反应谱曲线中的数值，因为大多数人都是按照规范中的地震影响系数曲线公式去得到反应谱曲线的，这个曲线纵坐标是地震影响系数。所以可以在反应谱分析选项中用这个scale factor去调整，即把scale factor设为重力加速度，单位一定要搞清楚。 sap的原意应该是进行地震方向组合用的。如果当时在输反应谱曲线时就把纵坐标变为影响系数乘以重力加速度的话那第二个作用就不存在了。 Z625 （6）g就是那个scale，还是同意这个，Scale还是取决于单位，比如国内通常取用9.8，因为大家用的都是 m 、N、s。当用英制的时候就要注意单位的变换了，用Kip, ft, 时 scale 是32.2。用lb, in时，scale 取386。其实就是为了使用不同单位时的统一。 Zucchini963 （7）我根据例题换算过,在N.m的状况下取该9.8。 scueng 2、在sap里面如何对桁架结构进行稳定性分析，具体如何操作啊？ 答：
SAP2000之悬挑钢楼梯设计
SAP2000之悬挑钢楼梯设计 摘要：本文就利用SAP2000进行悬挑钢楼梯的设计过程做了简要的分析，并对结果进行计算结果的判定做了分析 关键词：sap2000;悬挑钢楼梯;应力比 前言 在商业建筑之中建筑师为了追求更完美更实用的建筑，往往对结构要求较高，有时候甚至突破常规的结构选型，用一些很少用的结构型式以满足建筑的功能需要，比如悬挑楼梯等构件。 2014年9月我们单位接到一个设计任务是为苍溪一个商业综合体做附属钢结构的设计，其中里面就包含了一些悬挑楼梯的设计。悬挑楼梯设计用常规的软件无法建模计算，只能借用一些特殊的软件，我们选用了国际通用有限元分析软件SAP2000。SAP2000作为国际最权威最通用的有限元分析软件已经被大量的用于各种构件的计算分析。本文就 SAP2000用于悬挑楼梯的设计做一些浅显的分析。 项目概况：本项目位于四川省苍溪县。基本情况为：抗震设防烈度6度，设计基本地震加速度0.05g，设计地震分组为第二组，建筑场地类别为Ⅱ类，地面粗糙度类别：B。根据抗震规范8.1.3条本项目的钢结构不考虑地震作用。
楼梯的外形尺寸如图一所示： 分析计算 第一步建模， 根据悬挑楼梯的特点，只能用悬挑折梁作为主要受力构件，这个梁的跨度有6米，按照钢结构垮高比1/15-1/20且考虑了悬挑作用，我们选用了HN400X200X8X13的轧制型钢作为受力构件。考虑到是公共商业建筑我们每跑梯段设置了3根受力构件。 SAP2000自身的建模功能并不太好，但是他跟很多国际通用绘图软件是可以相互导入导出的，因此悬挑楼梯的建模我们是先在AUTOCAD里面建的线模，然后再导入到 SAP2000里面定义截面。需要注意的是在CAD里面建线模的时有几点需要注意 1.各种构件需要严格的分层，比如柱，梁，板等构件需要建在不同的层里面。 2.构件不要放在0层里面 3.不要用多义线 4.需要在三维空间里面建模。 需要注意的是CAD的线模要以.DXF的形式保存，不能以我们常用的.DWG格式保存。建好线模之后就可以导入到SAP2000里面去了。在SAP2000里面定义好各个构件的截面型式并定义好支座及约束，该悬挑楼梯支撑在上下2层楼的
钢结构计算书
一、设计题目：梯形钢屋架 二、设计资料 （1）某工业厂房（上海市）：梯形钢屋架跨度为21m ，长度90m ，柱距7.5m ，屋盖拟采用钢结构有檩体系，屋面板采用100mm 厚彩钢复合板（外侧基板厚度0.5mm ，内侧基板厚度0.4mm ， 夹芯材料选用玻璃丝棉，屋面板自重标准值按0.20 kN/m 2 计算），檩条采用冷弯薄壁C 型钢。屋面排水坡度i=1:20,有组织排水。屋架支承在钢筋混凝土柱上，柱顶标高9.0m ，柱截面尺寸为400×400mm 。不考虑灰荷载。屋架、檩条、拉条及支撑自重标准值按0.402/m kN 计算。基本雪压取0.42/m kN ，基本风压取0.452/m kN 。 （2）屋架计算跨度： m m m l 7.2015.02210=?-= （3）跨中及端部高度：采用缓坡梯形屋架，取屋架在21m 轴线处的端部高度 m h 990.1'0=，屋架中间的高度h=2.515m 则屋架在20.7m 处，两端的高度为9975.10=h 。 三、结构形式与布置 屋架形式及几何尺寸如图所示 根据厂房长度90m 、跨度及荷载情况，设置四道道上、下弦横向水平支撑。因柱网采用封闭结合，厂房两端的横向水平支撑设在第一柱间，该水平支撑的规格和中间柱间支撑的规格有所不同。在所有柱间的上弦平面设置了刚性与柔性系杆，以保证安装时上弦杆的稳定，在柱间下弦平面的跨中及端部设置了柔性系杆，以传递山墙风荷载，在设置横向水平支撑的柱间，于屋架跨中和两端各设置一道×垂直支撑。梯形钢屋架支撑布置如图2所示。
桁架上弦支撑布置图 桁架下弦支撑布置图 垂直支撑2—2 梯形钢屋架支撑布置图 SC —上弦支撑；XC —下弦支撑：CC —垂直支撑；GG —刚性系杆；LG —柔性系杆 四、荷载计算及内力组合 1.荷载计算 屋面活荷载为0.62/m kN ，雪荷载为0.42/m kN ,计算时取两者最大值。故取屋面活 荷载0.62/m kN 进行计算。 风荷载：基本风压为0.452/m kN ，查表可知，风压高度变化系数为1.0，当屋面夹角α（2.86°）小于15°时，迎风坡面体形系数为-0.6，背风坡面体形系数为-0.5，风载为吸力，起卸载作用，所以负风的设计值（垂直屋面）为 迎风面：1ω=1.4×0.6×1.00×0.45＝0.3782/m kN 背风面： 2ω=1.4×.0.5×1.00×0.45＝0.3152/m kN 对于轻型钢屋架，当风荷载较大时，风吸力可能大于屋面永久荷载，腹杆中的内力可能变号，必须考虑风荷载组合，但此处风荷载小于永久荷载，可不考虑风荷载的组合。（因为 1ω 2ω均小于屋面永久荷载0.65（荷载分项系数取 1.0），由此可见，风吸力较小）而 且在截面选择时，对内力可能变号的腹杆，不论在荷载作用下是拉杆还是压杆，均控制其长细比不大于150。
sap2000算例及其学习心得
SAP2000算例及学习心得 摘要：SAP2000程序是由加州大学伯克利分校Edwards Wilson教 授创始的Structure Analysis Program系列程序发展而来的，是独立的基于有限元的结构分析和设计程序。SAP至今已经有许多版本面世，SAP2000是这些新一代程序中最新也是最成熟的产品。SAP2000 可以用于框架单元和壳单元的结构分析，因此我学习了sap2000并且提供一份框架设计算例。 关键词：SAP2000；算例；学习心得 一、问题描述 根据规范确定由DL、LL和EQ荷载引起的抗弯钢框架应力比。钢材料E=29000, 泊松比=0.3；底部铰接，所有梁-柱连接为刚性。其中梁：Hw400X400X11X18, Fy=34.5柱：Hw300X300X10X15, Fy=34.5。所有梁的跨间荷载为：恒载为1.0 （不包括钢构件的自重），活载为0.5；侧向荷载（地震）如图所示。框架无支撑长度，假设每层柱子在楼板位置有侧向支撑，假设梁在中心10英尺处设支撑。 二、模型建立 1.点击文件菜单--新模型命令，进入新模型对话框。 2.点击下拉框设置单位为Kip,ft,F。 3.点击“二维框架”按钮，显示”二维框架对话框。
在此对话框中：在“二维框架类型”下拉菜单中选择”Portal（门式框架）；在“层数”编辑框内输入3；在“跨数”编辑框内输入3；接受“层高”编辑框内的默认值12；在”跨度”编辑框内输入20。点击在梁和柱下拉列表旁边的“+”(加号)，进入“框架属性”对话框。 点击”导入新属性”按钮，进入”导入框架截面属性”对话框。在”框架截面属性”下拉列表中选择”Steel（钢材），点击”工字钢”按钮，进入”截面属性数据”对话框。” 选择”Chinese.pro文件，点击打开按钮，将显示可用的截面数据库对话框。 点击材料下拉列表旁边的”+”(加号)，进入”定义材料”对话框。 点击”快速添加新材料”按钮进入”快速定义新材料”对话框。在材料类型下拉列表中选择Steel”（钢材）。在指定材料下拉列表中选 择”Chinese”Q345”。点击”确定”按钮，返回定义材料对话框。
sap2000常规实例详细操作步骤
题目一：不同荷载的作用及工况的考虑。
一、建立模型： 1、 选择计算量纲为KN,m,C 。 2、 点击File →New Model,出现摸板图案→点击Beam ，在数据输入编辑器中输入：跨度数=2，每 一跨长度=5→确定Restraints 没有勾选→OK 并叉掉三维显示窗口。 3、 选中右边杆件→从Edit 菜单中选Replicate 出现复制菜单窗口→单击Radial →选中Parallel to Y →在Angle 里填入90度（另一个-36.87度）→然后删掉右边单元。 4、 选中左边单元的左端点→按鼠标右键出现点的信息→将X 坐标改成-2。 二、从定义菜单Define 中完成以下工作： 1. 定义材料：Define →Material →选钢STEEL →点击Modify/Show Material 可查看有关钢的弹 性模量及泊松比，修改钢的弹性模量为7 2 2.2510/E KN M =? . 2. 定义截面。Define →Frame Sections →Add/Wide Flange 下选择 Add Rectangular →Add New Property →用默认名 在Material 域选Steel →在Dimensions 域Depth 和 Width 都改成0.3。→点OK 。 3. 定义计算荷载的工况，Define →Load Case →程序默认工况名为:DEAD ，用其默认值→OK 。 三、从赋值菜单Assign 中完成以下工作： 1、 修改约束：选中点3 →Assign →Joint →Joint Restraints 中只对Translation1打勾→OK 。 2、 选中点1 →Assign →Joint →Joint Restraints →点击绞支座→OK 。 3、 赋截面特征。选中工具栏中的all ，杆件呈虚线状态→Assign → Frame/Cable Section 指定杆件的 材料几何特性→按OK 四、从分析菜单Analyze 中完成以下工作 1、 设置结构分析类型：由Analyze →Set Analysis Options 出现图窗口选择平面结构按→OK 。 2、 运行程序：Analyze →Run Analysis →在弹出来的对话框中点MODAL →点 Run/Do Not Run Case →Run Now 。 五、显示分析结果： 工况一：运行结果如下图： 变形图 弯矩图 剪力图 工况二：需要作如下修改 1. 点击 define →Load cases 命令来显示Define Loads 对话框。在此对话框内Self Weight Multiplier 内输入 0→点击Modify Load 键→OK 退出。
钢结构设计的八大要点
钢结构设计的八大要点 钢结构设计要点 钢结构设计简单步骤和设计思路 （一)判断结构是否适合用钢结构 钢结构通常用于高层、大跨度、体型复杂、荷载或吊车起重量大、有 较大振动、高温车间、密封性要求高、要求能活动或经常装拆的结构。直观的说：大厦、体育馆、歌剧院、大桥、电视塔、仓棚、工厂、住 宅和临时建筑等。这是和钢结构自身的特点相一致的。 （二）结构选型与结构布置 此处仅简单介绍。详请参考相关专业书籍。由于结构选型涉及广泛, 做结构选型及布置应该在经验丰富的工程师指导下进行。 在钢结构设计的整个过程中都应该被强调的是“概念设计”,它在结构 选型与布置阶段尤其重要。对一些难以作出精确理性分析或规范未规 定的问题，可依据从整体结构体系与分体系之间的力学关系、破坏机理、震害、试验现象和工程经验所获得的设计思想，从全局的角度来 确定控制结构的布置及细部措施。运用概念设计可以在早期迅速、有 效地进行构思、比较与选择。所得结构方案往往易于手算、概念清晰、定性正确，并可避免结构分析阶段不必要的繁琐运算。同时，它也是 判断计算机内力分析输出数据可靠与否的主要依据。（无论结构软件 如何强大，扎实的结构概念和力学分析，及可靠的手算能力，才是过 硬的素质。）钢结构通常有框架、平面(木行)架、网架（壳）、索膜、轻钢、塔桅等结构型式。 其理论与技术大都成熟。亦有部分难题没有解决,或没有简单实用的设 计方法，比如网壳的稳定等。 结构选型时，应考虑它们不同的特点。在轻钢工业厂房中，当有较大 悬挂荷载或移动荷载，就可考虑放弃门式刚架而采用网架。屋面上雪
压大的地区，屋面曲线应有利于积雪滑落（切线50度内需考虑雪载），如亚东水泥厂石灰石仓棚采用三心圆网壳。总雪载释放近一半。降雨 量大的地区相似考虑。建筑允许时，在框架中布置支撑会比简单的节 点刚接的框架有更好的经济性。而屋面覆盖跨度较大的建筑中，可选 择构件受拉为主的悬索或索膜结构体系。高层钢结构设计中，常采用 钢混凝土组合结构，在地震烈度高或很不规则的高层中，不应单纯为 了经济去选择不利抗震的核心筒加外框的形式。宜选择周边巨型src 柱，核心为支撑框架的结构体系。我国半数以上的此类高层为前者。 对抗震不利。（把受力单元尽可能的向结构外围布置，是充分利用材 料性能的关键，就像中空的竹子一样，所以外强内弱很重要。） 结构的布置要根据体系特征,荷载分布情况及性质等综合考虑。一般的 说要刚度均匀。力学模型清晰。尽可能限制大荷载或移动荷载的影响 范围,使其以最直接的线路传递到基础。柱间抗侧支撑的分布应均匀。 其形心要尽量靠近侧向力(风震)的作用线。否则应考虑结构的扭转。 结构的抗侧应有多道防线。比如有支撑框架结构,柱子至少应能单独承 受1/4的总水平力。 框架结构的楼层平面次梁的布置,有时可以调整其荷载传递方向以满足 不同的要求。通常为了减小截面沿短向布置次梁，但是这会使主梁截 面加大，减少了楼层净高,顶层边柱也有时会吃不消，此时把次梁支撑 在较短的主梁上可以牺牲次梁保住主梁和柱子。 （三）预估截面 结构布置结束后，需对构件截面作初步估算。主要是梁柱和支撑等的 断面形状与尺寸的假定。 钢梁可选择槽钢、轧制或焊接h型钢截面等。根据荷载与支座情况， 其截面高度通常在跨度的1/20～1/50之间选择。翼缘宽度根据梁间侧 向支撑的间距按l/b限值确定时，可回避钢梁的整体稳定的复杂计算，这种方法很受欢迎。确定了截面高度和翼缘宽度后，其板件厚度可按 规范中局部稳定的构造规定预估。
课程设计梯形钢屋架设计(21m跨)
梯形钢屋架设计（21m 跨） 一、设计资料 某地区某金工车间。采用无檩屋盖体系，梯形钢屋架。跨度为21 m ，柱距6 m ,厂房长度为144 m ，厂房高度为15.7 m 。车间内设有两台150/520 kN 中级工作制吊车，计算温度高于 -20 ℃。采用三毡四油防水屋面上铺小石子设计荷载标准值0.4 kN/m 2，水泥砂浆找平层设计荷载标准值0.4 kN/m 2，泡沫混凝土保温层设计荷载标准值0.1 kN/m 2，水泥砂浆找平层设计荷载标准值0.5 kN/m 2， 1.5 m ×6.0 m 预应力混凝土大型屋面板设计荷载标准值1.4 kN/m 2。屋面积灰荷载0.35 kN/m 2，屋面活荷载0.35 kN/m 2，雪荷载为0.45 kN/m 2，风荷载为0.5 kN/m 2。屋架铰支在钢筋混凝土柱上，柱截面为400 mm ×400 mm ，砼标号为C20。 二、屋架形式、尺寸、材料选择及支撑布置 1、钢材及焊条选择 根据建造地区（北京）的计算温度和荷载性质及连接方法，钢材选用Q235-B 。焊条采用E43型，手工焊。 2、屋架形式及尺寸 本设计采用无檩屋盖，i ＝1/10，采用梯形屋架。 屋架跨度为L =21000 mm 屋架计算跨度为0L ＝L -300＝20700 mm ， 端部高度取0H ＝2000 mm ，（1/16 ～ 1/12）L ，（通常取为2.0 ～2.5 m ） 中部高度取H ＝0H +0.5i L ＝2000 + 0.1×21000/2＝3050 mm ， 屋架杆件几何长度见附图1所示，屋架跨中起拱42 mm （f = L /500考虑）。 为使屋架上弦承受节点荷载，配合宽度为1.5 m 的屋面板，采用上弦节间长度为3.0 m 。
学习sap2000的总结
学习sap2000的总结 1，荷载工况(load case)：是对各种荷载类型的定义（define），然后通过指定(assign)建立模型中空间分布的力、位移或其他作用(例如：温度)。这仅仅是建立了作用，荷载工况本身不在结构上产生响应。 2，分析工况（analysis case）：是定义荷载作用方式（静力或动力）、结构的响应方式（线性或非线性）、分析方法（模态分析法或直接积分法）。分析工况中包含荷载工况，分析工况可以对应一个荷载工况，也，可以是荷载的组合（多点风荷载、多维地震动）。运行分析工况才能得到结构关于荷载的响应。 3，定义组合(define combination ):是将分析工况的计算结果进行组合（计算机运行减少人工进行计算的工作量），常用的组合形式是线性（linear）叠加或者包络(envelope)。 扭转与振型耦联基本概念解释 结构扭转是结构的固有属性，如果是三维结构分析软件，都会考虑扭转效应的，如Rz，完全对称规则的结构（即质心和刚心重合，也有扭转振型，只不过振型是完全解耦的），如果作用的荷载不通过质心，一样可以造成结构扭转效应。CQC方法的真实含义并非是“考虑扭转效应”，确切的说法是“考虑振型间的耦联”，咱们规范的用语容易使人误解为CQC是考虑扭转，SRSS是不考虑扭转，这是不对的（至少是不确切）。所以，只要是真正的三维软件（比如框架单元每节点有六个自由度，三平动，三转动），结构的真实效应都可以体现，扭转亦不例外。 位移型多点输入 （1）将加速度是时程函数二次积分得到位移时程函数，对位移函数进行基线修正（消除位移偏移项），然后才能作为位移时程函数输入。 （2）在支座给定单位位移（确定位移输入方向），每个支座给定不同的荷载工况名称（体现多点输入） （3）建立时程分析荷载工况，按支座距离震中的远近给定相对的地震波到达时间。（不同点时程函数计算出来后，要有时间间隔，此时间间隔内后到达点输入时程函数为0层间剪力输出，在SAP中没有直接的层间剪力结果显示，但是可以通过“截面切割”定义选项来查看层间剪力。我的做法是先将各层的柱子及其上部的点定义为一个组，模型分析完成之后在定义菜单中的“截面切割”定义成各个组，这样就可以在时程分析的结果中查看截面切割的力，即各层的层间剪力。组定义在分析前做，但是截面切割的定义最好是在分析完成之后做。 粘弹性阻尼器实现 线性分析也是考虑阻尼的，只是与非线性的计算方法不同而已，线性分析时是在矩阵方程组强行解偶的过程中产生误差，但误差一般都是在5％以内；非线性分析我就不用说了，反复迭代求解，精度比较高。 1 .线性分析时在线性属性中输入参数，粘滞阻尼器只需输入阻尼系数，粘弹性阻尼器即需要输入阻尼系数又要输入线性有效刚度，按阻尼与弹簧并联模型设置参数； 2 .非线性分析时需要输入刚度、阻尼系数、阻尼指数（阻尼指数跟粘弹性材料有关，需厂家提供），粘滞阻尼器刚度应为阻尼系数的100～10000倍，一般按1000倍输入；粘弹性阻尼器需要按阻尼、弹簧串连模型设置刚度和阻尼系数。
SAP2000常见问题
1，荷载工况(load case):是对各种荷载类型的定义（define），然后通过指定(assign)建立模型中空间分布的力、位移或其他作用(例如：温度)。这仅仅是建立了作用，荷载工况本身不在结构上产生响应。 2，分析工况（analysis case）:是定义荷载作用方式（静力或动力）、结构的响应方式（线性或非线性）、分析方法（模态分析法或直接积分法）。分析工况中包含荷载工况，分析工况可以对应一个荷载工况，也，可以是荷载的组合（多点风荷载、多维地震动）。运行分析工况才能得到结构关于荷载的响应。 3，定义组合(define combination ):是将分析工况的计算结果进行组合（计算机运行减少人工进行计算的工作量），常用的组合形式是线性（linear）叠加或者包络(envelope)。 1.时程分析时用EI波，原始记录的波一般是以重力加速度g为单位，它的峰值为0.341g,也就是0.341*9.8m/s 2.而你sap的单位用的是N/mm/s,也就是你的单位与原始波的单位相差1000*9.8个单位，那么你的系数要输入9800。如果你sap的单位为N/m/s，那么你的系数取9.8即可。 2.规程中的8度罕遇要求是400g，这个g是单位gal的缩写字母，它的单位是cm/s2。实际上就是0.4个重力加速度。即400gal＝0.4g，考虑第1点，那么你的系数应该取1000*9.8*（0.4/0.341）＝11495.6。 3.定义时程函数时，单位无所谓，只要你的系数对应好就可以。 注：sap输入的地震函数本身是没有单位的，它的单位随着你sap的右下角的单位走的。所以才需要将这个单位和原始波单位对应。 1，将索得抗弯刚度设为极小值。 2，需作索的非线性分析，在作索得非线性分析需要打开大变形得选项。 3，加载需要分步加载，先加载预应力，再加载其它荷载。 4，在v9版本里面，可以直接用应变来直接模拟预应力，不用降温也可以。 算出来得结果跟手算得结果基本是一致得，所以用sap2000来分析索是完全实用得，也是准确的。 扭转与振型耦联基本概念解释 看来大家误解了结构扭转和振型耦联的意思，结构扭转是结构的固有属性，如果是三维结构分析软件，都会考虑扭转效应的，如Rz，完全对称规则的结构（即质心和刚心重合，也有扭转振型，只不过振型是完全解耦的），如果作用的荷载不通过质心，一样可以造成结构扭转效应。 CQC方法的真实含义并非是“考虑扭转效应”，确切的说法是“考虑振型间的耦联”，咱们规范的用语容易使人误解为CQC是考虑扭转，SRSS是不考虑扭转，这是不对的（至少是不确切）。 所以，只要是真正的三维软件（比如框架单元每节点有六个自由度，三平动，三转动），结构的真实效应都可以体现，扭转亦不例外。故，你的问题并成其为问题。 位移型多点输入
钢结构设计入门,初学者看过来!
钢结构设计入门，初学者看过来！ 一、钢结构适用范围及选型 1.钢结构适用的范围 钢结构通常用于高层、大跨度、体型复杂、荷载或吊车起重量大、有较大振动、高温车间、密封性要求高、要求能活动或经常装拆的结构。直观的说：超高层建筑、体育馆、歌剧院、大桥、电视塔、工业厂房和临时建筑等。这是和钢结构自身的特点相一致的。 2.钢结构的选型 在钢结构设计的整个过程中，都应该被强调的是"概念设计"， 它在结构选型与布置阶段尤其重要。对一些难以作出精确理性分析或规范未规定的问题，可依据从整体结构体系与分体系之间的力学关系、破坏机理、震害、试验现象和工程经验所获得的设计思想，从全局的角度来确定控制结构的布置及细部措施。运用概念设计可以在早期迅速、有效地进行构思、比较与选择。所得结构方案往往易于手算、概念清晰、定性正确，并可避免结构分析阶段不必要的繁琐运算。同时，它也是判断计算机内力分析输出数据可靠与否的主要依据。 钢结构通常有框架、平面（木行）架、网架（壳）、索膜、轻钢、 塔桅等结构型式。其理论与技术大都成熟。亦有部分难题没有解决，或没有简单实用的设计方法，比如网壳的稳定等。
结构选型时，应考虑它们不同的特点。在轻钢工业厂房中，当有较大悬挂荷载或移动荷载，就可考虑放弃门式刚架而采用网架。基本雪压大的地区，屋面曲线应有利于积雪滑落（切线 50 度内需考虑雪载），如采用三心圆网壳。总雪载释放近一半。降雨量大的地区相似考虑。建筑允许时，在框架中布置支撑会比简单的节点刚接的框架有更好的经济性。而屋面覆盖跨度较大的建筑中，可选择构件受拉为主的悬索或索膜结构体系。高层钢结构设计中，常采用钢混凝土组合结构，在地震烈度高或很不规则的高层中，不应单纯为了经济去选择不利抗震的核心筒加外框的形式。宜选择周边巨型 SRC 柱，核心为支撑框架的结构体系。我国半数以上的此类高层为前者。对抗震不利。 结构的布置要根据体系特征，荷载分布情况及性质等综合考虑。一般的说要刚度均匀。力学模型清晰。尽可能限制大荷载或移动荷载的影响范围，使其以最直接的线路传递到基础。柱间抗侧支撑的分布应均匀。其形心要尽量靠近侧向力（风震）的作用线。否则应考虑结构的扭转。结构的抗侧应有多道防线。比如有支撑框架结构，柱子至少应能单独承受 1/4 的总水平力。 框架结构的楼层平面次梁的布置，有时可以调整其荷载传递方向以满足不同的要求。通常为了减小截面沿短向布置次梁，但是这会使主梁截面加大，减少了楼层净高，顶层边柱也有时会吃不消，此时把次梁支撑在较短的主梁上可以牺牲次梁保住主梁和柱子。 3.钢结构构件的截面选取 结构布置结束后，需对构件截面作初步估算。主要是梁柱和支撑
sap2000精华贴(受益匪浅)
sap2000入门栏2005年精华贴整理(zz) 2011-07-24 11:33:35| 分类：application of f | 标签：sap2000 |字号大中小订阅 1、局部坐标系 在sap2000中点、线、面等单元都有局部坐标系，且用了三种颜色（红、蓝、白）来表示其局部坐标。但我不明白这三种颜色究竟谁代表了axial 1、axial 2、axial 3？ 答： （a）红色----1轴、白色----2轴、蓝色----3轴。king.zk （b）局部坐标系的规定如下：1轴为轴向，从i点到j点。当杆件为水平时，2轴的方向与整体坐标系的z轴正向一致；而当杆件为竖直时，2轴方向与整体坐标系X轴正向一致，3轴为右手螺旋规则，依据1、2轴而定。lijianning 2、SAP2000软件在建立模型时，无法考虑箍筋间距和箍筋直径大小，软件仅能就所配置的端面大小给予适当的箍筋量，而在实际工程中是要考虑这些的，涉及到截面剪力强度大小计算等问题。想问的是，现在很多设计院和研究所已将SAP2000用于实际工程的设计和抗震性能评估，这些结果可靠吗？不知SAP新版本会不会解决这个问题？2005-04-19 答：在实际设计的时候，sap会给出所需要的剪切钢筋面积，这与截面设计时候是否有箍筋没有关系。至于做抗震评估，如果这里你的抗震评估是指使用pushover方法的话，那么也许可以这么做：混凝土的本构关系采用受限制混凝土的曲线，让它来考虑箍筋的作用，这样将问题转移到定义合理的本构关系上去了。ocean2000 3、SAP2000截面设置的梁配筋问题 各位大侠：小弟初涉sap，有几个比较初级的问题： （1）在sap2000中，对于梁、柱的配筋，只对纵筋的截面进行定义，而在实际的结构设计中，还存在箍筋配筋的问题。 （2）在sap2000中，对于梁、柱的配筋，只给了一个截面进行定义，而在实际的结构设计中，梁两端和中间段的配筋有时是不一样的，还有柱也存在这样的问题，大家如何处理的？（3）在进行pushover推覆分析中，要设置塑性铰特性，sap2000给出了默认值，而实际的铰特性小弟认为应该对杆件进行试验，或者用专门的软件来计算，不知大家如何处理？如果用软件来计算，望能告知或者提供上来，不胜感激！ （4）sap2000中进行动力时程分析用到的地震波，其文件格式是什么？地震波的时间间隔是多少？还是完全按照自己处理的地震波的时间间隔来定？ 答： （1）、sap2000在采用混凝土设计的时候会计算判断出所需要的纵筋和箍筋的面积，以结果的形式体现出来，定义截面的时候只是一个初始设置。 （2）、定义截面钢筋面积，是从杆系结构模拟的角度出发的，因此钢筋面积定义在两边和中间并没有什么差别，倒是箍筋的问题很难受，因为箍筋对延性的影响还是很大的，没有考虑箍筋的作用也算是一种保守的做法吧。 （3）、关于塑性铰参数的问题，可以自定义，这个参数可以计算的软件也很多，应该能计算截面M-转角，或者M-曲率的就可以，这两个可以根据塑性铰长度进行转化，自己编写程序也可以啊，采用条带法，可以参考一些钢筋混凝土非线性分析的资料。 （4）、地震波文件采用txt就可以，时间可以自己设置。 4、如何输入fy（屈服强度），fu（抗拉强度）？？ 答：输入标准值, 而不是设计值cmliu 5、SAP20009.04版本中的“Pattern Live Load Factor”的含义？2005-01-06 答：样式活荷载折减系数。 这个系数主要是用于连续梁端部悬挑出部分的，因为这部分的荷载对其它跨中弯矩是有利
sap2000常见问题汇总
转载： 以下问题收集整理自北京金土木官方，适合新手及有疑难杂症的朋友们查看，版权也在官方。由于是官方，其权威性高于网上流传的那些疑难解答类的文档，希望大家有问题时先看看这里面的内容。另外，由于SAP2000的版本在不断更新，有些老版本中的问题在新版本中已经得到了修正，因此看问题时注意看提出问题的时间。 01、问：右下角下拉菜单中的“Global” 指的是什么？2006/12/7 答：它指的是当前显示的坐标系。在同一个模型中用户可以建立多个坐标系，可以是笛卡尔坐标系或者柱坐标系。如果用户定义了多个坐标系，那么可以在SAP2000屏幕右下角的默认为“Global”的下拉菜单中进行切换。 02、问：怎样改变颜色的显示呢？2006/12/7 答：点击选项>颜色，选择显示或者输出来改变颜色。 03、问：能够随时改变单位制么？2006/12/7 答：可以点击右下角的下拉菜单，也可以在单独的选项对话框中，随时都能够改变单位制。程序可以在不同单位制间转换。但请注意，程序总是按初始的单位制保存文件。 04、问：怎样控制工具栏中显示的按钮？2006/12/7 答：点击顶部标题栏中的箭头指示或者边上左侧标题栏中的箭头指示，可以删除或者添加下面的按钮。 05、问：能够移动工具栏中的按钮么？2006/12/7 答：当然可以——拖住工具栏的双线指示位置，可以移动到不同的位置处，或者可以完全的关闭它。 06、问：如何设置一个窗口显示？2006/12/7 答：点击选项>窗口>一个窗口。程序能够显示从一个到四个窗口。 07、问：不用模板来建模，需要定义轴网么？2006/12/7 答：一般来说是需要的！一个考虑周全的轴网系统将会大大的提高建模的速度，并且在图形查看（可以查看平面视图或者任意轴的立面图）的时候能够提供更多的选择。通常通过捕捉轴网能够很快的绘制线对象或者壳面对象。在任何时候都可以对轴网进行修改、添加和删除。 08、问：如果偶尔选错一个对象，该如何去掉它？2006/12/7 答：简单的再次单击这个对象来去掉它，或者点击清除选择按钮…clr?来去掉全部所选的对象。注意到与这个按钮相邻的还有两个相关按钮，一个是…ps?按钮来获取前一次选择；一个是? all?按钮来选择全部点、线、面。 09、问：一次能够选择多个对象么？2006/12/7 答：当然可以。如果需要的话可以在模型中选择每个对象。请注意在选择这些对象以后，会在屏幕的左下角出现所选中点、线、面的数量。 10、问：如何显示构件的局部坐标轴？2006/12/7 答：点击视图>设置建筑视图选项，在对话框中勾选框架/索/钢束前面的局部坐标轴选项，可以显示红、白、蓝三个颜色的箭头，代表1, 2, 3轴。参考美国国旗的颜色来记住这个是有效的方法，红色对应１轴；白色对应２轴；蓝色对应３轴。请注意这个视图菜单>设置建筑视图选项命令，设置局部坐标轴的显示不仅适用于框架对象，也适用于节点、壳面及连接对象。 11、问：如何改变框架单元的局部坐标１轴？2006/12/7 答：首先，选择构件，然后点击指定>框架/索/筋>反转连接，可以指定交换构件的I端和J 端来改变局部坐标１轴的方向（同时遵从右手定则，将引起其他局部坐标轴的变化）。12、问：如何改变框架局部坐标２-３轴的方向？2006/12/7
