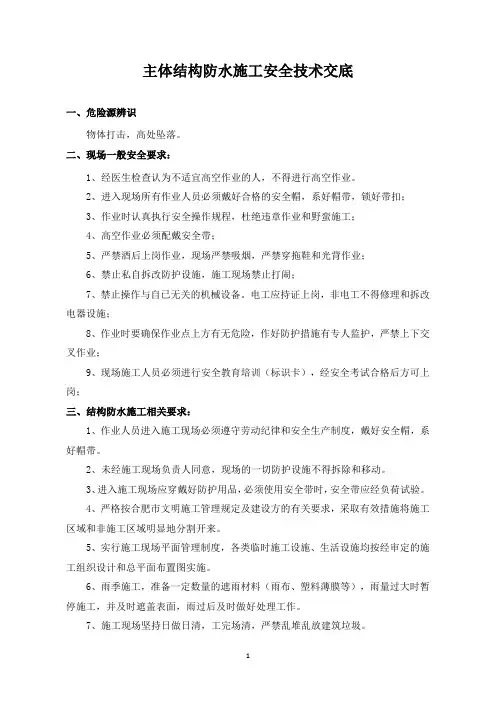

主体结构修补、堵漏交底

施表CⅠ- 15

分项工程质量技术交底卡

审批人：复核人：交底人：接受人：

地铁车站主体结构设计

地铁车站主体结构设计（地下矩形框架结构）西南交通大学地下工程系目录第一章课程设计任务概述 (3) 1.1 课程设计目的 (3)

1.2 设计规范及参考书 (3) 1.3 课程设计方案 (3) 1.4 课程设计的基本流程 (5) 第二章平面结构计算简图及荷载计算 (6) 2.1平面结构计算简图 (6) 2.2.荷载计算 (6) 2.3荷载组合 (7) 第三章结构内力计算 (11) 3.1建模与计算 (11) 本课程设计采用ANSYS进行建模与计算，结构模型如下图： (11) 3.2基本组合 (12) 3.2 标准组合 (16) 第四章结构（墙、板、柱）配筋计算 (21) 4.1 车站顶板上缘的配筋计算 (21) 4.2 负一层中柱配筋计算 (27) 4.3 顶纵梁上缘的配筋计算 (29) 4.4 顶纵梁上缘裂缝宽度验算 (31)

第一章课程设计任务概述 1.1 课程设计目的初步掌握地铁车站主体结构设计的基本流程；通过课程设计学习，熟悉地下工程“荷载—结构”法的有限元计算过程；掌握平面简化模型的计算简图、荷载分类及荷载的组合方式、弹性反力及其如何在计算中体现；通过实际操作，掌握有限元建模、划分单元、施加约束、施加荷载的方法；掌握地下矩形框架结构的内力分布特点，并根据结构内力完成配筋工作。为毕业设计及今后的实际工作做理论和实践上的准备。 1.2 设计规范及参考书 1、《地铁设计规范》 2、《建筑结构荷载规范》 3、《混凝土结构设计规范》 4、《地下铁道》（高波主编，西南交通大学出版社） 5、《混凝土结构设计原理》教材 6、计算软件基本使用教程相关的参考书（推荐用ANSYS ） 1.3 课程设计方案 1.3.1方案概述某地铁车站采用明挖法施工，结构为矩形框架结构，结构尺寸参数详见表1-1。车站埋深3m ，地下水位距地面3m ，中柱截面的横向（即垂直于车站纵向）尺寸固定为0.8m （如图1-1标注），纵向柱间距8m 。为简化计算，围岩为均一土体，土体参数详见表1-2，采用水土分算。路面荷载为2/20m kN ，钢筋混凝土重度3/25m kN co =γ，中板人群与设备荷载分别取2/4m kN 、2/8m kN 。荷载组合按表1-3取用，基本组合用于承载能力极限状态设计，标准组合用于正常使用极

地铁车站主体结构堵漏施工方案

广州市轨道交通六号线施工5标客村站土建工程车站主体结构堵漏施工方案编制_______________ 复核_______________ 审批_______________ 广州市轨道交通六号线施工5标土建工程项目经理部二O一六年一月

目录 1、工程概况........................................................... 错误!未定义书签。 2、编制目的........................................................... 错误!未定义书签。 3、编制依据........................................................... 错误!未定义书签。 4、结构渗漏水产生原因................................................. 错误!未定义书签。 5、堵漏施工方法 (2) 6、浆液配制 (3) 7、防水施工步骤 (4) 8、环氧树脂浆材技术要求 (5) 9、材料、设备、人员配置 (7) 10、文明施工措施 (7)

1、工程概况广州市轨道交通六号线施工5标客村站，位于科技大道与站前大道交叉路口，沿科技大道敷设，车站包括站前单渡线、站后折返线，车站为地下三层侧式站台车站，明挖三层多跨钢筋混凝土结构形式，长，标准段宽，中心里程处宽，折返线段宽，车站标准段基坑开挖深度为，采用明挖顺作法施工，车站覆土厚度为3m。主体围护结构采用1000mm厚C30水下混凝土地下连续墙，主体结构底板、负三层侧墙采用C35、P10防水混凝土，顶板、负一层、负二层侧墙采用C35、P8防水混凝土，中板、中隔墙及内部结构采用C35混凝土。车站地下主体结构防水遵循“以防为主、刚柔相济、多道设防、因地制宜、综合治理”的原则，确立钢筋混凝土结构自防水体系，以结构自防水为主，辅以附加柔性防水层防水，采取措施控制结构混凝土裂缝的开展，提高混凝土的抗渗性能；以施工缝、变形缝（包括诱导缝）、穿墙管、桩头等细部构造的防水为重点，同时在结构迎水面设置柔性全包防水层。车站主体结构的防水等级为一级，结构不允许渗水，结构表面无湿渍。 2、编制目的车站主体结构部分封顶和预留降水井封堵后，结构侧墙、顶板出现一些渗漏点，其中侧墙渗漏主要以线漏形式出现，而顶板以少量点漏形式出现。车站内部结构渗漏不仅不能满足结构防水要求，还影响结构外观质量。为确保周边道路、管线、建筑物等的安全，以及车站结构防水的要求，需对车站主体结构渗漏点进行封堵。 3、编制依据（1）混凝土结构工程施工质量验收规范GB50204-2015（2015版）（2）广州市轨道交通六号线施工5标客村站结构施工图纸 4、结构渗漏水产生原因防水板破损施工过程中，对防水板的保护不到位，或者防水板存在搭接缝不严的情况，造成连续墙渗水透过防水层侵入结构实体。施工缝处理不到位客村站环、纵向施工缝均采用安装钢边止水带及外贴橡胶止水带进行防水措施，在施工过程中，存在施工缝凿毛不到位或者止水带安装不到位，可能造成该薄弱环节

地铁车站主体防水施工方案

目录一、编制依据 (1) 二、工程概况 (1) 2.1工业展览馆站概况 (1) 2.2防水设计要求 (1) 防水设计遵循“以防为主、刚柔结合，多道防线，因地制宜，综合治理”的原则。 (1) 地下车站（含出入口通道、风道）和机电设备集中区段的防水等级为一级，不允许渗水，结构表面无湿渍。裂缝宽度迎水面不得大于0.2mm，背水面不得大于0.3mm，并且不得出现贯通裂缝。 (1) 车站主体结构全部采用防水混凝土进行结构自防水，抗渗等级不小于S10。同时车站设结构外包防水层，结构底板及侧墙附加防水层采用1.5mm厚预铺式合成高分子冷自粘防水卷材细石混凝土等材料；顶板防水采用2.5mm厚单组分聚氨酯涂层等。车站结构防水为钢筋砼结构自防水体系，辅以附加防水层加强防水。 (1) 车站主体、车站与风道连接部位、车站与出入口等的连接部位设置变形缝，在变形缝处沿隧道环向设置封闭的背贴式止水带。 (1) 三、施工组织机构 (1) 四、施工准备 (2) 4.1 技术准备 (2) 4.2 材料准备 (2) 4.3 机具准备 (2) 4.4 劳动力准备 (3) 五、施工工艺流程 (3) 5.1 施工总体工艺流程 (3) 5.2 合成高分子防水卷材施工工艺流程 (4) 5.3 聚氨酯涂膜防水施工工艺流程 (4) 六、施工方法 (4) 6.1 底板和侧墙冷自粘防水卷材施工方法 (4) 6.2 顶板聚氨酯涂膜防水施工方法 (6) 6.3 施工缝防水处理 (8) 6.4 变形缝防水处理 (10) 6.5 接地电极防水处理 (13) 6.6 盾构洞口防水收口处理 (13) 6.7 穿墙管、钢管降水井及格构柱防水处理 (14) 6.8 防水砼施工方法 (16) 七、施工质量保证措施 (17) 八、安全措施 (17)

(完整word版)2014年土木工程专业(地铁车站)毕业设计任务书

土木工程专业城市地下空间工程方向毕业设计任务书中南林业科技大学土木工程与力学学院二0一四年三月

××地铁车站初步设计一、毕业设计目的毕业设计是按教学计划完成理论教学和相关实践教学之后的综合性教学，是对专业方向教学的继续深化和拓宽，是培养学生工程实践能力的重要教学阶段，其目的在于全面培养、训练学生运用已学的专业基本理论、基本知识、基本技能，进行本专业工程设计或科学研究的综合素质。二、毕业设计基本要求 1、按设计课题的要求，独立完成设计任务，做出不同的设计方案，交出各自的成果。 2、认真设计、准确计算、细致绘图、文字表达确切流畅。 3、树立科学态度，注重钻研精神、独立工作能力的培养。 4、严格按照有关文件要求进行毕业设计管理，努力提高毕业设计质量。 5、图纸绘制要求：全部采用A3图纸(可加长)；计算机出图必须有3张；图纸布局要协调，要紧凑而不拥挤；线条粗细要正确，位置要准确； 6、注重资料的收集、分析和整理工作，设计完成后，设计成果应按如下要求装订成册：（1）《毕业设计计算书》A4一份；（2）《毕业设计图纸》A4一份。 7、图纸装订顺序：封面，目录，设计总说明，设计图纸、表格。 8、设计计算书装订顺序：封面、目录、中英文摘要、设计总说明、设计计算的全部内容、致谢（300字左右）。三、设计任务与要求（一）、设计资料 1、车站地质勘察报告 2、预测客流(见附表) 3、车辆外形尺寸：A型车或B型车。 4、车辆编组：设计时采用远期列车6辆编组。 5、防水等级：一级；二次衬砌混凝土抗渗等级不小于S6。 6、主要技术标准：执行《地铁设计规范》（GB50157-2003）的有关技术标

主体结构渗漏水处理方案

目录第一章工程概况--------------------------------------------------- 错误!未定义书签。第二章编制依据--------------------------------------------------- 错误!未定义书签。第三章前期施工调查 -------------------------------------------- 错误!未定义书签。第四章施工准备--------------------------------------------------- 错误!未定义书签。 4.1施工准备 --------------------------------------------------- 错误!未定义书签。 4.2施工物资及人力准备----------------------------------- 错误!未定义书签。第五章渗漏分类及原因分析 ---------------------------------- 错误!未定义书签。第六章渗漏水具体处理方案 ---------------------------------- 错误!未定义书签。 6.1缺陷处理要求 -------------------------------------------- 错误!未定义书签。 6.2具体处理措施--------------------------------------------- 错误!未定义书签。第七章质量安全保证措施-------------------------------------- 错误!未定义书签。 7.1质量保证措施 -------------------------------------------- 错误!未定义书签。 7.2安全保证措施 -------------------------------------------- 错误!未定义书签。 7.3施工注意事项 -------------------------------------------- 错误!未定义书签。第八章文明施工和环境保护措施 ---------------------------- 错误!未定义书签。

围护结构施工技术

车站围护结构施工技术学习随着城市地下交通对地下空间的充分利用，促进了城市深基坑进程的发展，大深基坑的安全经济施工已经是一个值得关注的问题。围护结构是保证地面以下建筑物基坑在岩土层开挖、地下结构安全施工、并使周围既有建筑物和地下管线不受损害的前提下，由人工所提供的一种可靠而使用的地下空间屏障。深基坑四周一般设置垂直的挡土围护结构，一般是在开挖面基底下有一定深度的板（桩）墙结构。深度较浅的亦可以采用放坡开挖的方式。一、车站围护结构概念及比选 1、基坑围护结构体系（1）基坑围护结构体系包括板（桩）墙、围檩（冠梁）及其他附属构件。板（桩）墙主要承受基坑开挖卸荷所产生的土压力和水压力，并将此压力传递到支撑，是稳定基坑的一种施工临时挡墙结构。（2）地铁基坑所采用的围护结构形式很多，期施工方法、工艺和所用的施工机械也各异；因此，根据基坑深度、工程地质和水文地质、地面环境条件等（特别要考虑到城市施工特点）经技术经济综合比较后确定。 2、深基坑围护结构类型（1）在我国应用比较多的有板柱式、柱列式、重力式挡墙、组合式以及土层锚杆、逆筑法、沉井等。（2）不同类型围护结构的特点见表1 表1 不同类型围护结构的特点

目前地铁常用的几种围护结构简要介绍如下； 1）SMW桩 SMW桩挡土墙是利用搅拌设备就地切削土体，然后注入水泥类混合液搅拌形成均匀的挡墙，最后，在墙中插入型钢，即形成一种劲性复合围护结构。这种围护结构的特点主要表现在止水性好，结构简单，型钢插入深度一般小于搅拌桩深度，施工速度快，型钢可以部分回收、重复利用。 2）地下连续墙地下连续墙主要有预制钢筋混凝土连续墙和现浇钢筋混凝土连续墙两类，通常地下连续墙一般指后者。地下连续墙有如下有点：施工时振动小、噪音低，墙体刚度大，对周边地层扰动小；可适用于多种土层，除遇夹有孤石、大颗粒卵砾石等局部障碍物时会影响成槽效率外，对粘性土、无粘性土、卵砾石等各种地层均能高效成槽。 3）钻孔灌注桩围护结构钻孔灌注桩一般采用机械成孔。地铁明挖基坑中多采用螺旋钻机、冲击式钻机和正反循环钻机等。对正反循环钻机，由于其采用泥浆护壁成孔，故成孔时噪音低，适于城区施工，在地铁基坑和高层建筑基坑中得到广泛应用。排桩宜采取间隔成桩的施工顺序；对混凝土灌注桩，应在混凝土终凝后，再进行相邻桩的成孔施工。

某地铁车站主体结构防水施工技术

某地铁车站主体结构防水施工技术发表时间：2019-12-17T09:43:16.067Z 来源：《基层建设》2019年第26期作者：曹露平[导读] 摘要：为了提升地铁车站主体结构防水施工技术，以地铁车站结构施工为背景，围绕其防水施工展开探讨，分析了地铁车站主体结构防水施工技术及接缝防水施工技术，制定出可行的方案，提高了防水质量，提升了地铁主体结构的耐久性。中铁隧道集团二处有限公司河北省三河市 065201摘要：为了提升地铁车站主体结构防水施工技术，以地铁车站结构施工为背景，围绕其防水施工展开探讨，分析了地铁车站主体结构防水施工技术及接缝防水施工技术，制定出可行的方案，提高了防水质量，提升了地铁主体结构的耐久性。关键词：地铁车站；主体结构；自防水；外防水；问题；治理引言随着我国城市化的全面发展，广泛建设交通基础设施，地铁工程大量的施工，极大地丰富了人们的正常生活，同时，对当前的施工的安全性有着更高的要求。因为地铁处在地下空间中，地下水分布比较明显，地铁防水对于地铁工程的质量有直接的影响。防水工程的质量影响地铁项目的实用性、耐久性、安全性，所以必须要加强防水工程的质量控制。 1城市地铁车站结构防水标准与原则在地铁车站的施工过程中，具体设计与施工原则是：（1）以防为主、因地制宜、综合治理；（2）全面提升混凝土结构防水性能，使用柔性附加材料实施防水处理；（3）要提升结构自防水效果，严格控制裂缝的问题，可以全面提升抗渗性能；（4）对于施工的特殊位置，如施工缝、变形缝、穿管等位置需要重点进行防水施工。 2工程概况某地铁车站总长度达211.4m，有效站台长度为120m、宽10m。车站内部设置岛式站台的形式，标段为地下二层双跨矩形。车站标准段的宽度尺寸为19.7m、高度12.8m、深度2.63m。车站主体采用明挖顺筑法施工，其防水性能方面需要从内外两个角度来进行，也就是说在内部应用防水混凝土，外部设置防水层结构，全面提升整体结构的防水性，达到使用安全性的要求。 3结构自防水施工技术混凝土结构自防水是整个地铁车站防水的关键所在，如何进行接缝处理是有效解决防水问题的重点。通常来说，需要在混凝土材料制作过程中加入一定量的膨胀剂，以缓解其收缩的问题，可以提升其抗裂性能，防止混凝土在使用的过程中出现裂缝问题。 3.1混凝土外加剂及掺和料要求 1）为了能够更好地提升车站防水性能，本次车站项目中的混凝土材料中加入适量的膨胀防水剂，该掺加剂需要进行检查确认之后才能使用。从大量的实践经验分析可以发现，为了能够全面提升混凝土的抗渗性能，所使用的膨胀防水剂补偿收缩率为（1.5～3.0）×10-4。 2）本次工程中的防水混凝土材料加入了适量的磨细矿渣粉与粉煤灰，粉煤灰需要达到二级或者以上，加入量应该确定为20%～30%；磨细矿碴为S95级，如果只加入磨细矿渣材料，其水泥凝胶量需要控制在30%～40%左右。从工程的实践经验分析可以发现，混凝土材料中加入外加剂的量需要经过实验室的分析之后确定，保证其能够达到材料的综合性能才能应用。 3.2自防水混凝土施工为了能够确保混凝土浇筑施工的质量达到要求，在浇筑时要保证其基面不能存在明水的情况，否则就需要进行全面的清理处理。因为地铁施工在城区，一般都是购买商品混凝土，因此选择好混凝土搅拌站很重要，同时要派人员驻场，严格控制原材料质量和混凝土的拌合质量，加强沟通，并保证混凝土能够及时供应。开仓前准备工作要充分，必须分层、分段浇筑。浇筑完成后及时养护，底板、顶板一般应采取蓄水养护，侧墙采用挂土工布的形式养护，有条件时可采用自动喷淋系统养护或者养护液养护。图1纵向施工缝防水构造图尽量减少对主体结构等构件的扰动，主要措施有：①基坑要按需降水，保证地下水位在开挖面以下0.5m即可，防止过度降水导致基坑明显沉降。②尽量从基坑的一端向另一端开挖，避免车辆来回行驶产生的震动扰动已浇筑的混凝土；顶板上方土方回填时，应严格遵守设计要求，防止出现回填机械震动过大影响结构混凝土，从而导致出现裂缝或原有裂缝程度加深。③合理安排施工顺序，控制好材料进场时间，尽量做到随用随进，防止材料大量堆放在现场。④为防止中板或顶板的混凝土在凝固过程中产生的温度应力拉裂侧墙，应在侧墙混凝土强度达到100%后才能浇筑上部混凝土。合理分段，尤其在防水薄弱环节，尽量少设施工缝，如板墙连浇，可以减少施工缝，同时也可以消除因墙锚入板的钢筋的数量造成墙体混凝土内部拉裂而产生裂缝。施工缝防水设置示意见图1。必须要设施工缝的，应严格按照设计要求，做好接缝处理，如采取凿毛、刷浆、埋设止水材料等措施。选择好止水材料，在施工过程中严格遵守工艺流程，浇筑混凝土时要对止水材料进行保护，可选择塑料薄膜或者模具覆盖，防止止水材料被先浇段混凝土污染；混凝土进仓时要避开止水材料，防止止水材料因混凝土的冲击产生位移偏差甚至损坏。止水胶条应在浇筑前安装，失效的胶条要及时更换。有止水材料的地方，应更换小型振捣棒，振捣充分，排除混凝土因泌水在粗骨料、水平钢筋下部生成水分和空隙，增加混凝土的密实度，提高混凝土和钢筋的粘结力，从而提高抗裂和抗渗性。另外应重视混凝土的养护问题，底板、边墙采取蓄水法养护（见图2），边墙采取布管喷淋法的养护措施（见图3）。

地铁车站主体结构施工

第一章主体结构施工第1节主体施工准备 1、车站主体结构施工前准备工作（1）首先编制结构施工专项方案，报有关部门审批后实施。方案中包括设备、机具、劳动力组织、混凝土供应方式、现场质量检查方法、混凝土浇筑流程、路线、工艺、混凝土的养护及防止混凝土开裂等的各项措施。（2）基坑开挖至设计标高后，仔细进行测量、放样及验收，严禁超挖。（3）结构施工前，对围护结构表面进行有效的防水处理，确保围护结构表面不渗漏。（4）在每一结构段施工前首先进行接地网施工，接地网施工结束后，再施做垫层。（5）对侧墙、立柱、中楼板、顶板模板支撑系统进行设计、检算，并经安全专项论证、报审批准后，根据施工进度提前安排进料。（6）对结构施工顺序、施工进度安排、施工方法及技术要求向工班及全体管理人员进行认真交底。 2、施工节段划分车站主体结构施工遵循“纵向分段，竖向分层，从下至上”的原则，满足车站质量要求及工期里程碑节点安排，结构施工由车站两端向中间方向施作，竖向从车站底板开始自下而上施作。主体结构共划分为17个节段，每段20m左右，施工队伍分别分段同时展开流水作业，施工节段的划分主要考虑以下因素：（1）墙体纵向施工缝不应留在剪力与弯矩最大处或底板与侧墙的交接处，应留在高出底板表面不小于30cm的墙体上。（2）明挖结构施工缝的间距宜为15～20m。

（3）环向施工缝应避开附属结构及一些设备房间的距离要求设置。 3、主体结构施工流程车站主体结构施工工艺流程见图4-4-1-1。

图4-4-1-1 主体结构施工工艺流程图

每施工段的施工流程见表4-4-1-1所示。主体结构每施工段施工流程表4-4-1-1

车站主体结构堵漏施工方案

广州市轨道交通四号线南延段施工5标南沙客运港站土建工程南沙客运港站主体结构堵漏施工方案编制_______________ 复核_______________ 审批_______________ 中铁隧道集团有限公司广州市轨道交通四号线南延段施工5标土建工程项目经理部二O一六年七月

目录 1、工程概况 (1) 2、编制目的 (1) 3、编制依据 (1) 4、结构渗漏水产生原因 (1) 4.1防水板破损 (1) 4.2施工缝处理不到位 (2) 4.3混凝土振捣不到位 (2) 4.4形成冷缝渗水 (2) 5、堵漏方法 (2) 5.1侧墙后注浆法堵漏施工方法 (2) 5.2环氧树脂类材料注浆法施工方法 (4) 6、一般位置堵漏施工 (7) 7、变形缝堵漏施工 (7) 8、环氧树脂灌浆材技术要求 (8) 9、材料、设备、人员配置 (8) 10、安全、文明施工措施 (9)

1、工程概况广州市轨道交通四号线南延段施工5标南沙客运港站，位于科技大道与港前大道交叉路口，沿科技大道敷设，车站包括站前单渡线、站后折返线，车站为地下三层侧式站台车站，明挖三层多跨钢筋混凝土结构形式，长393.7m，标准段宽32.8m，中心里程处宽40.4m，折返线段宽12.2m，车站标准段基坑开挖深度为24.34m，采用明挖顺作法施工，车站覆土厚度为3m。主体围护结构采用1000mm厚C30水下混凝土地下连续墙，主体结构底板、负三层侧墙采用C35、P10防水混凝土，顶板、负一层、负二层侧墙采用C35、P8防水混凝土，中板、中隔墙及内部结构采用C35混凝土。车站地下主体结构防水遵循“以防为主、刚柔相济、多道设防、因地制宜、综合治理”的原则，确立钢筋混凝土结构自防水体系，以结构自防水为主，辅以附加柔性防水层防水，采取措施控制结构混凝土裂缝的开展，提高混凝土的抗渗性能；以施工缝、变形缝（包括诱导缝）、穿墙管、桩头等细部构造的防水为重点，同时在结构迎水面设置柔性全包防水层。车站主体结构的防水等级为一级，结构不允许渗水，结构表面无湿渍。 2、编制目的车站主体结构部分封顶和预留降水井封堵后，结构侧墙、顶板出现一些渗漏点，其中侧墙渗漏主要以线漏形式出现，而顶板以少量点漏形式出现。车站内部结构渗漏不仅不能满足结构防水要求，还影响结构外观质量。为确保周边道路、管线、建筑物等的安全，以及车站结构防水的要求，需对车站主体结构渗漏点进行封堵。 3、编制依据（1）混凝土结构工程施工质量验收规范GB50204-2015（2015版）（2）广州市轨道交通四号线南延段施工5标南沙客运港站结构施工图纸 4、结构渗漏水产生原因 4.1防水板破损施工过程中，对防水板的保护不到位，或者防水板存在搭接缝不严的情况，造成连续墙渗水透过防水层侵入结构实体。

基坑堵漏方案

基坑堵漏方案-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN

始发井及基坑漏水处理方案一、概述 1、工程概况上海轨道交通XX线始发井及明挖段里程YCK25＋～YCK25＋，基坑全长108.200m，最宽26.1m，最窄18.6m，基坑深度约为10～13m。盾构始发井平面大小为23.7m×14.7m。明挖段围护结构施工包括Φ1000钻孔桩、Φ600双重管旋喷桩止水、搅拌桩基底加固等。基坑的支撑系统共设三道，始发井段第一、二道支撑及局部支撑采用砼支撑，明挖断第一道支撑采用混凝土支撑，其他均采用钢管支撑；始发井段钢支撑支撑在砼腰梁上，其他钢支撑支撑在钢腰梁上。 2、基坑标高 XX线基底标高自北向南呈按一定的坡度下降，始发井基底标高～3.388m，以标高为基点，基坑设计深度～12.7m；明挖段基底标高～4.572m，以标高为基点，基坑设计深度～10.8m。 3、工程地质概况基坑范围内土、岩层自上而下分别为：<1>人工填土层，<4-1>冲积－洪积土层，<3-1>冲积－洪积粉细砂层，<3-2>冲积－洪积中粗砂层，<3-3>冲积－洪积砾砂层。 4、水文地质概况 XX线始发井及明挖段地下水赋存方式分为第四系松散岩类空隙水、层状基岩裂隙水；本段含水层主要是第四系海路交相沉积砂层和冲积－洪积砂层，水量丰富，透水性强；以标高冠梁顶标高为基准，本标段水位埋深为～5.5m。 5、基坑漏水对基坑土方开挖的影响基坑开挖过程中出现的渗漏问题对基坑开挖带来了严重影响。从5月初完成始发井及明挖段前半段第二层土方开挖开始，基坑围护结构桩间陆续出现渗漏水，土方开挖一直处于停置状态。进行连续的旋喷桩桩后堵水后，我们进行了深层的土方开挖，但仍有不同程度的漏水事故发生，土方开挖只能断断续续进行。 6、基坑漏水对基坑安全的影响基坑漏水对基坑及围护结构产生了一定的影响，但并未威胁到基坑安全。从监测数据了解到，部分基坑漏水对周边水位产生了较明显的影响，但对基坑测

地铁车站隧道管片堵漏嵌缝施工方案审批稿

地铁车站隧道管片堵漏嵌缝施工方案 YKK standardization office【 YKK5AB- YKK08- YKK2C- YKK18】

地铁车站隧道管片嵌缝施工方案 ? 工程名称：XX地铁2号线一期工程土建XX标管片编制单位：部门：审核负责人：编制人： ? ? ?

目录 1.编制依据 (3) 2.车站方案 (3) 沉降缝堵漏治理 (4) 侧墙堵漏治理 (4) 裂缝渗漏治理 (5) 3.地铁盾构管片堵漏及嵌缝施工工艺 (7) 盾构管片常见渗漏分析 (7) 治理流程 (8) 管片拼接缝修补及嵌缝技术方案 (9) 4.安全保障措施 (10) 安全生产管理措施 (10) 产品保护措施和文明施工措施 (10) 5.报价 (11) 施工依据： 1、国家和建设部颁发的有关基本建设的政策和法规；

2、《地下防水工程质量验收标准》FB50208-2002 3、GB50108-2008《地下工程防水技术规范》 4、现行国家和部门（行业）的有关施工验收规范、试验及检验规定、工程质量检验评定标准等； 5、GB50204-2002《混凝土结构工程施工质量验收规范》； 6、与甲方签定的管片防水嵌缝施工承包合同； 7、甲方有关现行施工管理办法及通知；防水堵漏方案设计根据现场调查结果，地铁工程结构复杂一般传统堵漏的工法难以取得根治成效。解决地铁渗漏问题需要全面分析，认真对待，堵、防结合，综合治理才能成功。地铁结构分车站和盾构管片渗漏。常见渗漏形式分：顶板裂缝渗漏，侧墙裂缝或点漏，后浇带渗漏、沉降缝变形缝渗漏、施工缝渗漏、混凝土浇注、拉片点漏、各种预埋管道周围渗漏、降水基坑、化粪池渗漏、局部砖混结构渗漏；盾构管片渗漏分：管片自身结构裂缝渗漏、管片拼接缝渗漏、吊装孔、螺栓孔渗漏、洞门及联络通道渗漏等等渗漏情况。方案一：针对沉降缝堵漏治理改变原有单纯的堵漏工法配合截水槽引流系统，对沉降缝进行带水带压堵漏作业。 1、针对现有漏点进行堵漏，我公司剔除沉降缝内嵌缝木条或其它杂物，速凝堵漏水泥对沉降缝进行空腔成型、引流、泄压、封

地铁车站主体结构工程施工组织设计方案

目录一、编制原则 (6) 二、编制依据及编制围 (6) 2.1编制依据 (6) 2.2编制围 (7) 三、工程概况 (7) 3.1建筑概况 (7) 3.2周边环境 (8) 3.3结构概况 (9) 3.4主要工程数量表 (10) 3.5车站设计标准 (10) 3.6车站平面及剖面图 (11) 3.7主要材料及混凝土保护层 (12) 3.7.1 主要材料 (12) 3.7.2 保护层厚度 (13) 四、施工管理组织机构与职责 (13) 4.1工程项目管理组织机构 (13) 4.2岗位职责 (14) 4.2.1 项目领导班子岗位职责 (14) 4.2.2 职能部门岗位职责 (17) 五、施工总体部署 (21) 5.1施工准备 (21) 5.2施工管理目标 (21) 5.2.1 工程质量目标 (21) 5.2.2 工期目标 (21) 5.2.3 安全生产目标 (22) 5.2.4 文明施工与环境保护目标 (22) 5.3机械设备与劳动力投入计划 (22) 5.3.1管理人员配置 (22) 5.3.2作业人员配置 (23) 5.3.3机械设备投入计划 (23) 5.3.4材料使用计划 (24) 5.4施工测量 (25) 5.4.1 平面控制测量 (25)

5.4.2高程控制测量 (25) 5.5主体结构施工单元划分 (26) 5.5.1 施工单元划分原则 (26) 5.5.2车站施工段划分 (26) 5.6主体结构施工工艺流程图 (28) 5.7主体结构施工顺序 (29) 5.7.1 车站纵向分段施工顺序 (30) 5.7.2 车站竖向分层施工 (30) 六、施工现场平面布置与管理 (32) 6.1一期施工 (32) 6.1.1 施工围 (32) 6.1.2 场地平面布置及管理 (32) 6.2三期施工 (33) 6.2.1 施工围 (33) 6.2.2 场地平面布置及管理 (33) 6.3三期施工 (34) 七、分项工程施工工艺 (34) 7.1钢筋工程 (34) 7.1.1技术准备 (34) 7.1.2钢筋的进场验收 (35) 7.1.3钢筋加工 (35) 7.1.4钢筋接头 (38) 7.1.5钢筋的锚固 (41) 7.1.6钢筋安装 (42) 7.1.7钢筋绑扎质量通病控制措施 (49) 7.1.8钢筋安装质量检查控制标准 (50) 7.2模板工程 (51) 7.2.1 模板设计的主要原则 (51) 7.2.2 模板方案 (51) 7.2.3 施工技术准备 (52) 7.2.4 模板支撑与安装 (52) 7.2.5 模板工程质量检验标准 (57) 7.3混凝土工程 (58) 7.3.1底板垫层 (58) 7.3.2 底板砼施工 (58) 7.3.3 侧墙混凝土施工 (59) 7.3.4 板梁混凝土的浇筑 (59)

结构裂缝堵漏方案设计

人民路站结构堵漏处理方案工程概况轨道交通1号线（I-TS-10标）人民路站土建工程项目位于人民路与干将路的十字型交叉立交--乐桥下部。工程主体建筑为地下岛式三层结构，是1号线和4号线间换乘车站。车站维护结构为100m、800mm、600mm钢筋砼地下连续墙，1号线主体结构部分采用钢筋砼双层三跨的框架结构；4号线部分采用钢筋砼双层双跨和双层三跨的框架结构。车站共设9个出入口(其中3个为预留)、换乘通道2处、5组风亭。 1号线：东西走向（沿干将路方向），长度286.3m、标准段宽度22.7m、最宽处达58.4m。最大开挖深度21.8m。 4号线：南北走向（沿人民路方向），本期施工155.55m、标准段宽度31.8m、开挖深度15.31m。由于地下工程施工的复杂性、温度效应的影响，使结构混凝土收缩产生漏水、渗水，此外由于混凝土组成材料水泥浆和骨料为非均质多孔材料，毛细管的吸水作用使混凝土孔隙中存在一定的水分，以及车站及附属结构各部位的沉降不均匀造成结构诱导缝（变形缝）的渗漏，因而根据车站及附属结构漏水部位的实际情况特制定如下方案。一、诱导缝处（即沉降缝、变形缝）漏水的处理：以丙凝为主要堵漏材料，并用水膨胀腻子止水条垫缝、密封胶封面的综合施工方法加以处理。（一）、主要堵漏材料简介

丙凝综合注浆堵漏处理技术是在漏水部位凿毛、清理，并用密封胶封闭，而后预埋注浆管将丙凝浆液，通过压送设备灌入建筑物裂隙、岩层或砂（土）层中，使其扩散，经凝结固化后易起到阻塞裂隙、减少岩层的渗透性、粘结土壤的颗粒，提高砂（土）层强度的作用。丙凝注浆材料由：丙烯酰胺、NN′-亚甲基双丙烯酰胺、三乙醇胺、过硫酸铵四种化学材料组成。丙凝注浆材料它是一种柔性材料，其聚合后形成空间网状的含水凝胶体，能充分填充被灌体的毛细孔和裂缝，可灌性好、长期浸泡在水中不易变形、收缩。丙凝注浆材料粘度为1.2cp，与水相似，且在凝结之前其粘度一直保持不变。丙凝注浆材料耐久性好，凝结时间可以根据施工需要加以调整，常温下丙凝注浆材料凝结时间为3min。丙凝注浆材料配比（二）、灌浆设备：灌浆所使用机具和设备与送浆方式有关，第一种是气压式，第二种是泵送式。根据本工程实际情况采用泵送式。泵送式用手压泵送浆，压力、流量较稳定、可操作性强，应用广泛。本工程堵漏处理所用泵送式手压注浆泵为BZB-20型，最大注浆压力可达8kg/cm2。（三）、工艺流程本工程结合以下两种方法对诱导缝处（即沉降缝、变形缝）的渗漏水加以处理。

围护结构施工方案

砂浆配合比计量工具砌块浇水砂浆搅拌立皮数杆作业准备测量放线挂线组砌方法排砖撂底盘角砌筑验收围护结构施工方案本工程外墙全部为幕墙和铝板，内墙砌体采用混凝土空心砌块，容重＜1600kg/m 3，砌块强度等级不低于Mu7.5，砂浆强度等级不低于Mb7.5。 1）、砌体工程施工工艺流程如图： 2）、施工准备施工前对工程项目经理、技术、质量检查等负责人及有关人员进行砌决建筑枝术培训和考核，内容包括“建筑技术规程”、“质量标准及检验方法”，并对具体操作人员进行现场培训；施工单位按工程进度制订砌块进货计划，贮备保证足以供给半个楼层以上配套使用的砌块；施工前应按建筑没计图，提前按砌块块型及模数的特点做好砌块排块图。砌块排列时，根据砌块尺寸及水平、垂直灰缝厚度计算皮数及排数。在现场按照砌块排块图，用砌块按实际干码预排一次；监理和施工单位应认真审查厂家的资质、合格证等必要的资料。砌体进场后，会同监理现场见证取样，1万块为一批，一组5块，提前做好砌块的强度复试工作；复试结果都达要求后方可上墙；堆放场地须平整，并高出周围3-4cm ，以防雨水溅起的泥水污染砌块。并应做好排水措施；砌块运到施工现场，应按不同规格和标号分别整齐堆放，堆垛上应设标志；

砌块堆放时应轻拿轻放，码放整齐，严禁用反斗车倾卸。避免丢掷及堆放杂乱。砌块堆放高度不宜超过1.6米，堆垛之间保留适当的通道；砌体垂直运输主要采用外用施工电梯运至每层卸货平台上（卸货平台的搭设由技术部编制专门的施工方案），每楼层内水平运输采用手推车运输。避免现场砌块淋雨受潮，对堆放的砌块要有防雨雪的覆盖措施； 3）、墙体砌筑工艺 A、龄期不足28天及潮湿的砌决不得进行砌筑，须清除小砌块表面污物；在房屋四角或楼梯间转角处设皮数杆，皮数杆间距不宜超过15米； B、底板或圈梁上的砌体墙线位置必须拉毛，其上面的污物泥土清扫干净后方能砌筑上面的砌体； C、砌筑尽量采用390mm主砌块，少用辅块；砌筑应从墙体转角位处开始，内外墙同时砌筑，纵横墙交错搭接；墙体临时间断处须留斜搓，斜搓高度不应小于一步脚手架高度。局部留斜搓有困难（外墙转角处及抗震设防地区，墙体临时间断处不应留直搓）可从墙体伸出半块砖砌成阴阳搓，并沿墙高每三皮砖甩钢筋网片。接搓部位宜延至门窗洞口；砌块砌筑采用“反砌”，即肋厚较小的面为坐浆面，肋厚较大的面为铺浆面，砌筑时应对孔错缝搭接。砌决间搭接长度应保持在190mm 左右，个别情况无法对孔砌筑时，搭接长度亦不应小于90mm。局部受管线、配电盒等的影响，墙休通缝不应超过两皮砌块；砂浆铺设应采用“满铺法”，即在整个砌块水平面的壁肋及端部顶面上全部铺浆； D、砌块灰缝应横平竖直，全部灰缝均应铺满砂浆，竖浆铺设不能采用挤砌，应先将砌块竖起并铺好砂浆后，再小心放平，水平灰缝的砂浆饱满度不得低于90%，竖缝的砂浆饱满度不得低于80%，灰缝宽度应控制在8-12mm，灰缝中有配筋厚度≤15mm砌筑时的P铺灰长度

地铁车站主体结构防水监理细则

TJ3106标儿童乐园站主体结构防水工程监理实施细则一、专业工程特点（一）、工程概况 1、工程地质水文资料（略） 2、车站采用明挖法施工。本标段为TJ3106标，本标段合同范围为：儿童公园站（含4号线部分、儿童公园站三角区及预留空间部分）。儿童公园站为3、4号线"T"型换乘车站，3号线在下方，4号线在上方，两线车站同期实施。3号线车站为地下三层车站，位于兴宁路与中兴路路口东北侧，主体大部分位于儿童公园内，车站西侧为现状中兴路。4号线车站沿兴宁路北侧布置，为地下两层车站，车站东端南侧为两栋庆铃五十铃服务站大楼（砼9、砼10），距离车站主体基坑最近处约23.5m。车站在东北限设置3、4号线联络线，联络线位于现状儿童公园内。（二）、防水设计原则 1、结构防水设计遵循“以防为主、刚柔结合、多道防线、因地制宜、综合整治”的原则。 2、确立钢筋混凝土结构自防水体系，即以结构自防水为根本，采取措施控制结构混凝土裂缝的开展，提高混凝土的抗渗性能；以施工缝、变形缝、穿墙管、桩头等细部构造的防水为重点，同时在结构迎水面设置柔性全包防水层。（三）、防水施工标准 1、儿童公园（3、4号线）主体结构的防水等级为一级。出入口、三角开发区防水等级为一级，A~F风亭，下沉广场防水等级为二级。

二、监理工作流程（一）审查分包单位资质（二）、防水材料、构配件和设备质量控制基本流程合格复试不合格

合格（三）、分项、分部工程签认基本流程 123456712、监理大纲。 3、经批准的本工程设计文件及图纸（含复印文件）。

4、监理单位与甲方（建设单位）签订的《建设工程委托监理合同》。 5、甲方（建设单位）与施工单位（承包人）依法签订的《建设施工承包合同》与设计单位签订的《勘察设计合同》。 6、防水设计交底。 7、甲方向施工单位（承包人）下达的年度、季度施工计划，及甲方指定的有关管理方法和规定。 8、总监理工程师审批后的《防水施工方案》。（三）、监理工作重点 1、组织监理工程师，对防水设计图纸进行审核，充分理解设计理念，掌握车站主体结构防水技术要求。 2、审核施工单位申报的防水施工方案，专业监理工程师审核后，报总监理工程师审批签认。 3、审核防水专业分包单位资质（1）承包单位填写《分包单位资格报审表》，报项目监理部审查；（2）核查分包单位的营业执照、企业资质等级证书、专业许可证、安全生产许可证、岗位证书、安全协议、施工合同等；（3）核查分包单位的业绩；（4）经驻地监理审查合格后，上报总监办，经总监审批确认后方可施工； 4、主要施工材料的报验签认（1）要求施工单位按有关规定对主要原材料进行复试，并将复试结果及材料备案资料、出厂质量证明等随《工程物资进场报验表》报项目监理部签认；（2）对新材料、新产品要核查签定证明和确认文件；
