中国矿业大学几何精度设计与检测模拟试卷
考试时间：100 分钟考试方式：闭卷
学院班级学号
一、判断题（每小题1分，共10分）
1.为减少测量误差，一般不采用间接测量。( )
2.使用的量块数越多，组合出的尺寸越准确。( )
3.某一零件的实际尺寸正好等于其基本尺寸，则这尺寸必适合格。（）
4.某平面对基准平面的平行度误差为0．05mm，那么这平面的平面度误差一定不大于
0．05mm。（）
5.对同一要素既有位置公差要求，又有形状公差要求时，形状公差值应大于位置公差值。
（）
6.端面圆跳动公差和端面对轴线垂直度公差两者控制的效果完全相同。（）
7.当包容要求用于单一要素时，被测要素必须遵守最大实体实效边界。（）
8.零件的尺寸精度越高，通常表面粗糙度参数值相应取得越小。（）
9.受交变载荷的零件，其表面粗糙度值应小。（）
10.螺纹中径是影响螺纹互换性的主要参数。（）

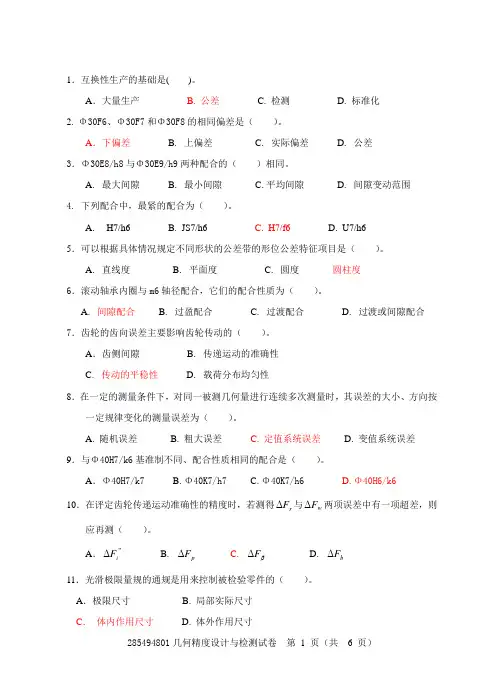

二、选择题（每小题1 分，共15 分）在下列每小题的四个备选答案中选出一个正确的答案，并将其字母标号填入题干的括号内。
1．零件的截面轮廓形状波距小于1mm的属于（）。
A．形状误差 B. 位置误差 C. 粗糙度 D. 波纹度
2. Φ40f6、Φ40f 7和Φ40f 8的相同偏差是（）。
A．下偏差 B. 上偏差 C. 实际偏差 D. 公差
3．Φ55G8/h8与Φ55G9/h9两种配合的（）相同。
A.最小间隙
B. 最大间隙
C.平均间隙
D. 间隙变动范围
4. 下列配合中，最松的配合为（）。
A. H7/h6
B. JS7/h6
C. H7/f6
D. U7/h6
5．向心轴承的公差等级从高到低分为（）。
A. 2、3、4、5、6五级
B. 2、4、5、6、0五级
C. 1、2、3、4、5五级
D. 2、3、4、5、0 五级
6．基本偏差代号为a~h的轴与基本偏差代号为H的孔的配合属于（）。
A. 基孔制过盈配合
B. 基孔制过渡配合
C. 基孔制间隙配合
D. 基轴制间隙配合
7．齿轮的齿距偏差主要影响齿轮传动的（）。
A．齿侧间隙 B. 传递运动的准确性
C. 传动的平稳性
D. 载荷分布均匀性
8．在一定的测量条件下，对同一被测几何量进行连续多次测量时，其误差的大小、方向均保持不变的测量误差为（）。
A. 定值系统误差
B. 粗大误差
C. 随机误差
D. 变值系统误差
9．与Φ40H8/g7基准制不同、配合性质相同的配合是（）。
A．Φ40H8/g8 B.Φ40G7/h7 C. Φ40H7/g7 D.Φ40G8/h7
10．孔的最大实体尺寸就是其（）。
A. 最大极限尺寸
B. 最小极限尺寸
C. 体外作用尺寸
D. 体内作用尺寸
11．在下列四组基本尺寸皆为100mm的孔或轴的两个公差带代号中，基本偏差数值不同的
那一组是（）。
A. r7 与r8
B. c8与c9
C. R7与R8
D. C8和C9
12．为同时控制普通螺纹的中径尺寸偏差、螺距偏差和牙侧角偏差三者的综合结果的影响，国家标准规定了（）。
A. 顶径公差
B. 大径公差
C. 中径公差
D. 小径公差
13．被测轴线的直线度公差与它对基准轴线的同轴度公差的关系应是（）。
A. 前者一定等于后者
B. 前者一定大于后者
C. 前者不得大于后者
D. 前者不得小于后者
14．GB1144-2001规定矩形花键联结的定心方式采用（）。
A. 大径定心
B. 小径定心
C. 键宽定心
D. 中径定心
15．一批相配合的孔、轴中，某一实际孔与某一实际轴装配后得到间隙，则此配合为（）。
A. 间隙配合
B. 过渡配合
C.可能是间隙配合也可能是过渡配合
D. 过盈配合
三、简答题（每小题5分，共25 分）
1．说明计量器具的分度间距与分度值；示值范围与测量范围？
2．评定表面粗糙度时，规定取样长度和评定长度的目的是什么？
3.说明矩形花键结合代号6×23H7/f7×26H10/a11×6H11/d10的含义。
4．螺纹中径是否合格的判断原则是什么？
5. 根据GB/T10095.1-2001，简述评定渐开线圆柱齿轮三项精度时应检指标的名称、符号（填表）。
精度指标名称符号三项精度
传递运动准确性
传动平稳性
载荷分布均匀性
四、形位公差标注与改错（每小题10分共20分）
1. 试将下列形位公差要求用形位公差框格和符号标注在图1上。
①φ18mm圆柱面的轴线直线度公差为0.01mm；
②φ25mm圆柱面轴线对φ18mm圆柱面轴线的同轴度公差为0.02mm；
③6mm槽的中心平面相对于φ18mm圆柱面轴线的对称度公差为0.01mm；
④端面A对φ18mm圆柱面轴线的端面圆跳动公差为0.03mm；
⑤φ25mm圆柱面的素线直线度公差为0.03mm。
图1
1．基本尺寸为Φ50mm的基准孔和基准轴相配合,孔轴的公差等级相同,配合公差T f =78μm,试确定配合代号及孔、轴的极限偏差。
2．基本尺寸D=50mm的孔、轴做过盈配合，使用要求极限过盈为Y max=-0.086mm；
Y min＝-0.045mm。试确定基孔制与基轴制配合代号和相应的孔、轴的极限偏差。
