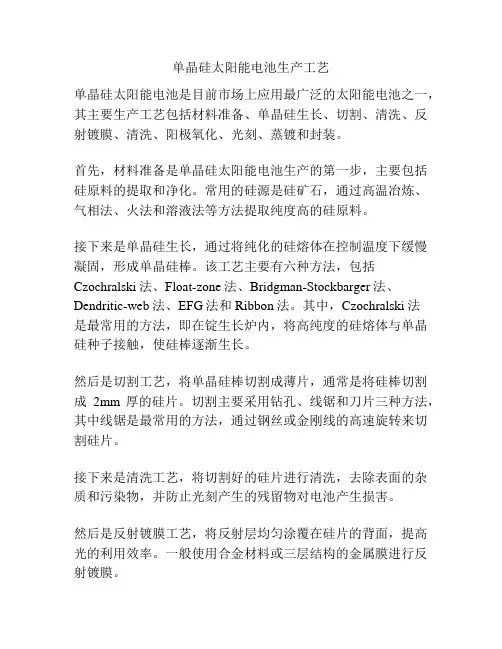

单晶硅太阳能电池的生产工艺
单晶硅制备方法
金属1001 覃文远3080702014 单晶硅制备方法 我们的生活中处处可见“硅”的身影和作用，晶体硅太阳能电池是近15年来形成产业化最快的。 单晶硅，英文，Monocrystallinesilicon。是硅的单晶体。具有基本完整的点阵结构的晶体。不同的方向具有不同的性质，是一种良好的半导材料。纯度要求达到99.9999%，甚至达到99.9999999%以上。用于制造半导体器件、太阳能电池等。用高纯度的多晶硅在单晶炉内拉制而成。 用途：单晶硅具有金刚石晶格，晶体硬而脆，具有金属光泽，能导电，但导电率不及金属，且随着温度升高而增加，具有半导体性质。单晶硅是重要的半导体材料。在单晶硅中掺入微量的第ЩA族元素，形成P型半导体，掺入微量的第VA族元素，形成N型，N型和P型半导体结合在一起，就可做成太阳能电池，将辐射能转变为电能。 单晶硅是制造半导体硅器件的原料，用于制大功率整流器、大功率晶体管、二极管、开关器件等。在开发能源方面是一种很有前途的材料。 单晶硅按晶体生长方法的不同，分为直拉法（CZ）、区熔法（FZ）和外延法。直拉法、区熔法生长单晶硅棒材，外延法生长单晶硅薄膜。直拉法生长的单晶硅主要用于半导体集成电路、二极管、外延片衬底、太阳能电池。 直拉法 直拉法又称乔赫拉尔基斯法（Caochralski）法，简称CZ法。它是生长半导体单晶硅的主要方法。该法是在直拉单晶氯内，向盛有熔硅坩锅中，引入籽晶作为非均匀晶核，然后控制热场，将籽晶旋转并缓慢向上提拉，单晶便在籽晶下按照籽晶的方向长大。拉出的液体固化为单晶，调节加热功率就可以得到所需的单晶棒的直径。其优点是晶体被拉出液面不与器壁接触，不受容器限制，因此晶体中应力小，同时又能防止器壁沾污或接触所可能引起的杂乱晶核而形成多晶。直拉法是以定向的籽晶为生长晶核，因而可以得到有一定晶向生长的单晶。 直拉法制成的单晶完整性好，直径和长度都可以很大，生长速率也高。所用坩埚必须由不污染熔体的材料制成。因此，一些化学性活泼或熔点极高的材料，由于没有合适的坩埚，而不能用此法制备单晶体，而要改用区熔法晶体生长或其
单晶硅太阳能电池制作工艺
单晶硅太阳能电池/DSSC/PERC技术 2015-10-20 单晶硅太阳能电池 2.太阳能电池片的化学清洗工艺切片要求：①切割精度高、表面平行度高、翘曲度和厚度公差小。②断面完整性好，消除拉丝、刀痕和微裂纹。③提高成品率，缩小刀(钢丝)切缝，降低原材料损耗。④提高切割速度，实现自动化切割。 具体来说太阳能硅片表面沾污大致可分为三类： 1、有机杂质沾污：可通过有机试剂的溶解作用，结合兆声波清洗技术来去除。 2、颗粒沾污：运用物理的方法可采机械擦洗或兆声波清洗技术来去除粒径≥ 0.4 μm颗粒，利用兆声波可去除≥ 0.2 μm颗粒. 3、金属离子沾污：该污染必须采用化学的方法才能将其清洗掉。硅片表面金属杂质沾污又可分为两大类：（1）、沾污离子或原子通过吸附分散附着在硅片表面。（2）、带正电的金属离子得到电子后面附着（尤如“电镀”）到硅片表面。 1、用 H2O2作强氧化剂，使“电镀”附着到硅表面的金属离子氧化成金属，溶解在清洗液中或吸附在硅片表面 2、用无害的小直径强正离子（如H+），一般用HCL作为H+的来源，替代吸附在硅片表面的金属离子，使其溶解于清洗液中，从而清除金属离子。 3、用大量去离子水进行超声波清洗，以排除溶液中的金属离子。由于SC-1是H2O2和NH4OH 的碱性溶液，通过H2O2的强氧化和NH4OH的溶解作用，使有机物沾污变成水溶性化合物，随去离子水的冲洗而被排除；同时溶液具有强氧化性和络合性，能氧化Cr、Cu、Zn、Ag、Ni、Co、Ca、Fe、Mg等，使其变成高价离子，然后进一步与碱作用，生成可溶性络合物而随去离子水的冲洗而被去除。因此用SC-1液清洗抛光片既能去除有机沾污，亦能去除某些金属沾污。在使用SC-1液时结合使用兆声波来清洗可获得更好的清洗效果。另外SC-2是H2O2和HCL的酸性溶液，具有极强的氧化性和络合性，能与氧化以前的金属作用生成盐随去离子水冲洗而被去除。被氧化的金属离子与CL-作用生成的可溶性络合物亦随去离子水冲洗而被去除。 具体的制作工艺说明（1）切片：采用多线切割，将硅棒切割成正方形的硅片。（2）清洗：用常规的硅片清洗方法清洗，然后用酸（或碱）溶液将硅片表面切割损伤层除去30－50um。（3）制备绒面：用碱溶液对硅片进行各向异性腐蚀在硅片表面制备绒面。（4）磷扩散：采用涂布源（或液态源，或固态氮化磷片状源）进行扩散，制成PN＋结，结深一般为0.3－0.5um。（5）周边刻蚀：扩散时在硅片周边表面形成的扩散层，会使电池上下电极短路，用掩蔽湿法腐蚀或等离子干法腐蚀去除周边扩散层。（6）去除背面PN＋结。常用湿法腐蚀或磨片法除去背面PN＋结。（7）制作上下电极：用真空蒸镀、化学镀镍或铝浆印刷烧结等工艺。先制作下电极，然后制作上电极。铝浆印刷是大量采用的工艺方法。（8）制作减反射膜：为了减少入反射损失，要在硅片表面上覆盖一层减反射膜。制作减反射膜的材料有MgF2 ，SiO2 ，Al2O3 ，SiO ，Si3N4 ，TiO2 ，Ta2O5等。工艺方法可用真空镀膜法、离子镀膜法，溅射法、印刷法、PECVD法或喷涂法等。（9）烧结：将电池芯片烧结于镍或铜的底板上。（10）测试分档：按规定参数规范，测试分类。 生产电池片的工艺比较复杂，一般要经过硅片检测、表面制绒、扩散制结、去磷硅玻璃、等离子刻蚀、镀减反射膜、丝网印刷、快速烧结和检测分装等主要步骤。本文介绍的是晶硅太阳能电池片生产的一般工艺与设备。 一、硅片检测硅片是太阳能电池片的载体，硅片质量的好坏直接决定了太阳能电池片转换效率的高低，因此需要对来料硅片进行检测。该工序主要用来对硅片的一些技术
太阳能板制作工艺
太阳能电池板（组件）生产工艺 组件线又叫封装线，封装是太阳能电池生产中的关键步骤，没有良好的封装工艺，多好的电池也生产不出好的组件板。电池的封装不仅可以使电池的寿命得到保证，而且还增强了电池的抗击强度。产品的高质量和高寿命是赢得可客户满意的关键，所以组件板的封装质量非常重要。 流程： 1、电池检测—— 2、正面焊接—检验— 3、背面串接—检验— 4、敷设（玻璃清洗、材料切割、玻璃预处理、敷设）—— 5、层压—— 6、去毛边（去边、清洗）—— 7、装边框（涂胶、装角键、冲孔、装框、擦洗余胶）—— 8、焊接接线盒—— 9、高压测试——10、组件测试—外观检验—11、包装入库 组件高效和高寿命如何保证： 1、高转换效率、高质量的电池片； 2、高质量的原材料，例如：高的交联度的EVA、高粘结强度的封装剂（中性硅酮树脂胶）、高透光率高强度的钢化玻璃等； 3、合理的封装工艺 4、员工严谨的工作作风； 由于太阳电池属于高科技产品，生产过程中一些细节问题，一些不起眼问题如应该戴手套而不戴、应该均匀的涂刷试剂而潦草完事等都是影响产品质量的大敌，所以除了制定合理的制作工艺外，员工的认真和严谨是非常重要的。 太阳电池组装工艺简介： 工艺简介：在这里只简单的介绍一下工艺的作用，给大家一个感性的认识. 1、电池测试：由于电池片制作条件的随机性，生产出来的电池性能不尽相同，所以为了有效的将性能一致或相近的电池组合在一起，所以应根据其性能参数进行分类；电池测试即通过测试电池的输出参数（电流和电压）的大小对其进行分类。以提高电池的利用率，做出质量合格的电池组件。 2、正面焊接：是将汇流带焊接到电池正面（负极）的主栅线上，汇流带为镀锡的铜带，我们使用的焊接机可以将焊带以多点的形式点焊在主栅线上。焊接用的热源为一个红外灯（利用红外线的热效应）。焊带的长度约为电池边长的2倍。多出的焊带在背面焊接时与后面的电池片的背面电极相连 3、背面串接：背面焊接是将36片电池串接在一起形成一个组件串，我们目前采用的工艺是手动的，电池的定位主要靠一个膜具板，上面有36个放置电池片的凹槽，槽的大小和电池的大小相对应，槽的位置已经设计好，不同规格的组件使用不同的模板，操作者使用电烙铁和焊锡丝将“前面电池”的正面电极（负极）焊接到“后面电池”的背面电极（正极）上，这样依次将36片串接在一起并在组件串的正负极焊接出引线。 4、层压敷设：背面串接好且经过检验合格后，将组件串、玻璃和切割好的EVA 、玻璃纤维、背板按照一定的层次敷设好，准备层压。玻璃事先涂一层试剂（primer）以增加玻璃和EVA的粘接强度。敷设时保证电池串与玻璃等材料的相对位置，调整好电池间的距离，为层压打好基础。（敷设层次：由下向上：玻璃、EVA、电池、EVA、玻璃纤维、背板）。 5、组件层压：将敷设好的电池放入层压机内，通过抽真空将组件内的空气抽出，然后加热使EVA熔化将电池、玻璃和背板粘接在一起；最后冷却取出组件。层压工艺是组件生产的关键一步，层压温度层压时间根据EVA的性质决定。我们使用快速固化EVA 时，层压循环时间约为25分钟。固化温度为150℃。 6、修边：层压时EVA熔化后由于压力而向外延伸固化形成毛边，所以层压完毕应
太阳能电池片生产工艺常用化学品及其应用
太阳能电池片生产工艺常用化学品及其应用 一般来说，半导体工艺是将原始半导体材料转变为有用的器件的一个过程，太阳能电池工艺就是其中的一种，这些工艺都要使用化学药品。 1．常用化学药品 太阳能电池工艺常用化学药品有：乙醇（C2H5OH）、氢氧化钠（NaOH）、盐酸（HCl）、氢氟酸(HF)、异丙醇（IPA）、硅酸钠（Na2SiO3）、氟化铵（NH4F）、三氯氧磷（POCl3）、氧气（O2）、氮气（N2）、三氯乙烷（C2H3Cl3）、四氟化碳（CF4）、氨气（NH3）和硅烷（SiH4），光气等。 2．电池片生产工艺过程中各化学品的应用及反应方程式： 2.1一次清洗工艺 2.1.1去除硅片损伤层： Si + 2 NaOH + H2O = Na2SiO3 + 2 H2 ↑ 28 80 122 4 对125*125的单晶硅片来说，假设硅片表面每边去除10um，两边共去除20um，则每片去处的硅的重量为：△g=12.5*12.5*0.002*2.33 = 0.728g。（硅的密度为2.33g/cm3） 设每片消耗的NaOH为X克，生成的硅酸钠和氢气分别为Y和Z克，根据化学方程式有： 28 ：80 = 0.728 ：ＸＸ= 2.08g 28 ：122 = 0.728 ：Y Y=3.172g 28 ：4 = 0.728 ：Z Z= 0.104g 2.1.2制绒面： Si + 2 NaOH + H2O = Na2SiO3 + 2 H2 ↑ 28 80 122 4 由于在制绒面的过程中，产生氢气得很容易附着在硅片表面，从而造成绒面的不连续性，所以要在溶液中加入异丙醇作为消泡剂以助氢气释放。另外在绒面制备开始阶段，为了防止硅片腐蚀太快，有可能引起点腐蚀，容易形成抛光腐蚀，所以要在开始阶段加入少量的硅酸钠以减缓对硅片的腐蚀。 2.1.3 HF酸去除SiO2层 在前序的清洗过程中硅片表面不可避免的形成了一层很薄的SiO2层，用HF酸把这层SiO2去除掉。 SiO2 + 6 HF = H2[SiF6] + 2 H2O 2.1.4HCl酸去除一些金属离子，盐酸具有酸和络合剂的双重作用，氯离子能与Pt 2+、Au 3+、Ag +、Cu+、Cd 2+、Hg 2+等金属离子形成可溶于水的络合物。 2.2扩散工艺 2.2.1扩散过程中磷硅玻璃的形成： Si + O2＝SiO2 5POCl3＝3 PCl5 + P2O5（600℃） 三氯氧磷分解时的副产物PCl5，不容易分解的，对硅片有腐蚀作用，但是在有氧气的条件下，可发生以下反应： ４PCl5 + 5O2＝2 P2O5 + 10Cl2↑(高温条件下) 磷硅玻璃的主要组成：小部分P2O5，其他是２SiO2·P2O5或SiO2·P2O5。这三种成分分散在二氧化硅中。 在较高温度的时候，P2O5作为磷源和Si反应生成磷，反应如下：
单晶硅、多晶硅、非晶硅、薄膜太阳能电池地工作原理及区别1
单晶硅、多晶硅、非晶硅、薄膜太阳能电池 的工作原理及区别 硅太阳能电池的外形及基本结构如图1。其中基本材料为P型单晶硅，厚度为0.3—0.5mm左右。上表面为N+型区，构成一个PN＋结。顶区表面有栅状金属电极，硅片背面为金属底电极。上下电极分别与N＋区和P区形成欧姆接触，整个上表面还均匀覆盖着减反射膜。 当入发射光照在电池表面时，光子穿过减反射膜进入硅中，能量大于硅禁带宽度的光子在N+区，PN＋结空间电荷区和P区中激发出光生电子——空穴对。各区中的光生载流子如果在复合前能越过耗尽区，就对发光电压作出贡献。光生电子留于N＋区，光生空穴留于P区，在PN＋结的两侧形成正负电荷的积累，产生光生电压，此为光生伏打效应。当光伏电池两端接一负载后，光电池就从P区经负载流至N＋区，负载中就有功率输出。 太阳能电池各区对不同波长光的敏感型是不同的。靠近顶区湿产生阳光电流对短波长的紫光（或紫外光）敏感，约占总光源电流的5－10％（随N＋区厚度而变），PN＋结空间电荷的光生电流对可见光敏感，约占5 ％左右。电池基体域
产生的光电流对红外光敏感，占80－90％，是光生电流的主要组成部分。 2.单晶硅太阳能电池 单晶硅太阳能电池是当前开发得最快的一种太阳能电池，它的构成和生产工艺已定型，产品已广泛用于宇宙空间和地面设施。这种太阳能电池以高纯的单晶硅棒为原料，纯度要求99.999％。为了降低生产成本，现在地面应用的太阳能电池等采用太阳能级的单晶硅棒，材料性能指标有所放宽。有的也可使用半导体器件加工的头尾料和废次单晶硅材料，经过复拉制成太阳能电池专用的单晶硅棒。将单晶硅棒切成片，一般片厚约0.3毫米。硅片经过成形、抛磨、清洗等工序，制成待加工的原料硅片。加工太阳能电池片，首先要在硅片上掺杂和扩散，一般掺杂物为微量的硼、磷、锑等。扩散是在石英管制成的高温扩散炉中进行。这样就在硅片上形成PN结。然后采用丝网印刷法，将配好的银浆印在硅片上做成栅线，经过烧结，同时制成背电极，并在有栅线的面涂覆减反射源，以防大量的光子被光滑的硅片表面反射掉，至此，单晶硅太阳能电池的单体片就制成了。单体片经过抽查检验，即可按所需要的规格组装成太阳能电池组件（太阳能电池板），用串联和并联的方法构成一定的输出电压和电流，最后用框架和封装材料进行封装。用户根据系统设计，可

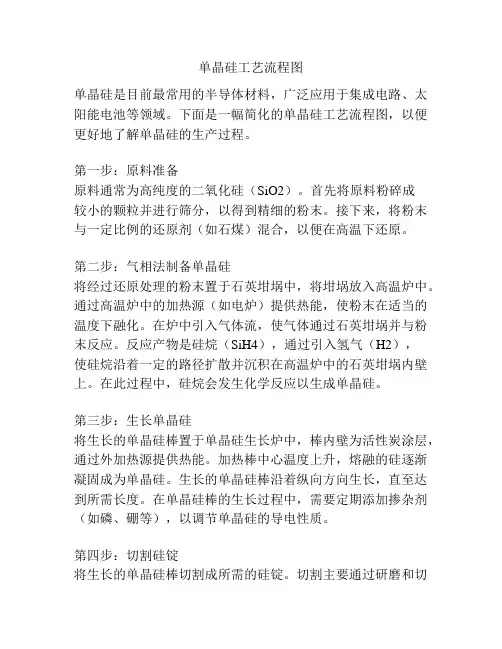

单晶硅生产工艺
什么是单晶硅 单晶硅可以用于二极管级、整流器件级、电路级以及太阳能电池级单晶产品的生产和深加工制造，其后续产品集成电路和半导体分离器件已广泛应用于各个领域，在军事电子设备中也占有重要地位。 在光伏技术和微小型半导体逆变器技术飞速发展的今天，利用硅单晶所生产的太阳能电池可以直接把太阳能转化为光能，实现了迈向绿色能源革命的开始。北京2008年奥运会将把“绿色奥运”做为重要展示面向全世界展现，单晶硅的利用在其中将是非常重要的一环。现在，国外的太阳能光伏电站已经到了理论成熟阶段，正在向实际应用阶段过渡，太阳能硅单晶的利用将是普及到全世界范围，市场需求量不言而喻。 单晶硅产品包括φ3”----φ6”单晶硅圆形棒、片及方形棒、片，适合各种半导体、电子类产品的生产需要，其产品质量经过当前世界上最先进的检测仪器进行检验，达到世界先进水平。 相对多晶硅是在单籽晶为生长核，生长的而得的。单晶硅原子以三维空间模式周期形成的长程有序的晶体。多晶硅是很多具有不同晶向的小单晶体单独形成的，不能用来做半导体电路。多晶硅必须融化成单晶体，才能加工成半导体应用中使用的晶圆片 加工工艺： 加料—→熔化—→缩颈生长—→放肩生长—→等径生长—→尾部生长 （１）加料：将多晶硅原料及杂质放入石英坩埚内，杂质的种类依电阻的Ｎ或Ｐ型而定。杂质种类有硼，磷，锑，砷。 （２）熔化：加完多晶硅原料于石英埚内后，长晶炉必须关闭并抽成真空后充入高纯氩气使之维持一定压力范围内，然后打开石墨加热器电源，加热至熔化温度（１４２０℃）以上，将多晶硅原料熔化。 （３）缩颈生长：当硅熔体的温度稳定之后，将籽晶慢慢浸入硅熔体中。由于籽晶与硅熔体场接触时的热应力，会使籽晶产生位错，这些位错必须利用缩颈生长使之消失掉。缩颈生长是将籽晶快速向上提升，使长出的籽晶的直径缩小到一定大小（４－６ｍｍ）由于位错线与生长轴成一个交角，只要缩颈够长，位错便能长出晶体表面，产生零位错的晶体。 （４）放肩生长：长完细颈之后，须降低温度与拉速，使得晶体的直径渐渐增大到所需的大小。 （５）等径生长：长完细颈和肩部之后，借着拉速与温度的不断调整，可使晶棒直径维持在正负２ｍｍ之间，这段直径固定的部分即称为等径部分。单晶硅片取自于等径部分。 （６）尾部生长：在长完等径部分之后，如果立刻将晶棒与液面分开，那么热应力
单晶硅太阳能电池详细工艺
单晶硅太阳能电池 1.基本结构 2.太阳能电池片的化学清洗工艺 切片要求：①切割精度高、表面平行度高、翘曲度和厚度公差小。②断面完整性好，消除拉丝、刀痕和微裂纹。③提高成品率，缩小刀(钢丝)切缝，降低原材料损耗。④提高切割速度，实现自动化切割。 具体来说太阳能硅片表面沾污大致可分为三类： 1、有机杂质沾污：可通过有机试剂的溶解作用，结合兆声波清洗技术来去除。 2、颗粒沾污：运用物理的方法可采机械擦洗或兆声波清洗技术来去除粒径≥ 0.4 μm颗粒，利用兆声波可去除≥ 0.2 μm颗粒。 3、金属离子沾污：该污染必须采用化学的方法才能将其清洗掉。硅片表面金属杂质沾污又可分为两大类：（1）、沾污离子或原子通过吸附分散附着在硅片表面。（2）、带正电的金属离子得到电子后面附着（尤如“电镀”）到硅片表面。
1、用 H2O2作强氧化剂，使“电镀”附着到硅表面的金属离子氧化成金属，溶解在清洗液中或吸附在硅片表面。 2、用无害的小直径强正离子（如H+），一般用HCL作为H+的来源，替代吸附在硅片表面的金属离子，使其溶解于清洗液中，从而清除金属离子。 3、用大量去离子水进行超声波清洗，以排除溶液中的金属离子。 由于SC-1是H2O2和NH4OH的碱性溶液，通过H2O2的强氧化和NH4OH 的溶解作用，使有机物沾污变成水溶性化合物，随去离子水的冲洗而被排除；同时溶液具有强氧化性和络合性，能氧化Cr、Cu、Zn、Ag、Ni、Co、Ca、Fe、Mg等，使其变成高价离子，然后进一步与碱作用，生成可溶性络合物而随去离子水的冲洗而被去除。因此用SC-1液清洗抛光片既能去除有机沾污，亦能去除某些金属沾污。在使用SC-1液时结合使用兆声波来清洗可获得更好的清洗效果。 另外SC-2是H2O2和HCL的酸性溶液，具有极强的氧化性和络合性，能与氧化以前的金属作用生成盐随去离子水冲洗而被去除。被氧化的金属离子与CL-作用生成的可溶性络合物亦随去离子水冲洗而被去除。 3.太阳能电池片制作工艺流程图 具体的制作工艺说明 （1）切片：采用多线切割，将硅棒切割成正方形的硅片。 （2）清洗：用常规的硅片清洗方法清洗，然后用酸（或碱）溶液将 硅片表面切割损伤层除去30－50um。 （3）制备绒面：用碱溶液对硅片进行各向异性腐蚀在硅片表面制备 绒面。 （4）磷扩散：采用涂布源（或液态源，或固态氮化磷片状源）进行 扩散，制成PN＋结，结深一般为0.3－0.5um。
单晶硅片制作工艺流程
单晶硅电磁片生产工艺流程 ?1、硅片切割，材料准备： ?工业制作硅电池所用的单晶硅材料，一般采用坩锅直拉法制的太阳级单晶硅棒，原始的形状为圆柱形，然后切割成方形硅片（或多晶方形硅片），硅片的边长一般为10~15cm，厚度约200~350um，电阻率约1Ω.cm的p型（掺硼）。 ?2、去除损伤层： ?硅片在切割过程会产生大量的表面缺陷，这就会产生两个问题，首先表面的质量较差，另外这些表面缺陷会在电池制造过程中导致碎片增多。因此要将切割损伤层去除，一般采用碱或酸腐蚀，腐蚀的厚度约10um。 ? ? 3、制绒： ?制绒，就是把相对光滑的原材料硅片的表面通过酸或碱腐蚀，使其凸凹不平，变得粗糙，形成漫反射，减少直射到硅片表面的太阳能的损失。对于单晶硅来说一般采用NaOH加醇的方法腐蚀，利用单晶硅的各向异性腐蚀，在表面形成无数的金字塔结构，碱液的温度约80度，浓度约1~2%，腐蚀时间约15分钟。对于多晶来说，一般采用酸法腐蚀。 ? 4、扩散制结：
?扩散的目的在于形成PN结。普遍采用磷做n型掺杂。由于固态扩散需要很高的温度，因此在扩散前硅片表面的洁净非常重要，要求硅片在制绒后要进行清洗，即用酸来中和硅片表面的碱残留和金属杂质。 ? 5、边缘刻蚀、清洗： ?扩散过程中，在硅片的周边表面也形成了扩散层。周边扩散层使电池的上下电极形成短路环，必须将它除去。周边上存在任何微小的局部短路都会使电池并联电阻下降，以至成为废品。 目前，工业化生产用等离子干法腐蚀，在辉光放电条件下通过氟和氧交替对硅作用，去除含有扩散层的周边。 扩散后清洗的目的是去除扩散过程中形成的磷硅玻璃。 ? 6、沉积减反射层： ?沉积减反射层的目的在于减少表面反射，增加折射率。广泛使用PECVD淀积SiN ,由于PECVD淀积SiN时,不光是生长SiN 作为减反射膜,同时生成了大量的原子氢,这些氢原子能对多晶硅片具有表面钝化和体钝化的双重作用,可用于大批量生产。 ? 7、丝网印刷上下电极： ?电极的制备是太阳电池制备过程中一个至关重要的步骤，它不仅决定了发射区的结构，而且也决定了电池的串联电阻和电
太阳能电池生产工艺及关键设备
太阳能电池生产工艺及关键设备 目录 1 硅棒与硅锭铸造工艺及主要设备 (1) 1.1 硅棒铸造工艺及主要设备 (2) 1.1.1 工艺流程 (2) 1.1.2 工艺简介 (2) 1.1.3 主要设备介绍 (3) 1.2 硅锭铸造工艺及主要设备 (4) 1.2.1 工艺流程 (4) 1.2.2 工艺简介 (4) 1.2.3 主要设备介绍 (4) 2 硅片生产工艺及主要设备 (5) 2.1 工艺流程 (5) 2.2 工艺简介 (5) 2.3 主要设备介绍 (5) 2.3.1 切方机 (5) 2.3.2 多线切割机 (5) 3、电池片生产工艺及主要设备 (6) 3.1 工艺流程 (6) 3.2 工艺简介 (6) 3.3 主要设备介绍 (7) 3.3.1 清洗制绒设备 (7) 3.3.2 扩散炉 (7) 3.3.3 等离子刻蚀机 (8) 3.3.4 PECVD (8) 3.3.5 丝网印刷机 (8) 3.3.6 烧结炉 (9) 4 组件生产工艺及主要设备 (9) 4.1 工艺流程 (9) 4.2 工艺简介 (9) 4.3 主要设备介绍 (10) 4.3.1 层压机 (10) 4.3.2 太阳能电池分选仪 (10) 4.3.3 组件测试仪 (11)
1 硅棒与硅锭铸造工艺及主要设备 在硅锭和硅棒的制备中存在两种不同的技术路线，即多晶铸造和直拉单晶，两种生长技术相比，各有优劣。 直拉单晶棒中[C]杂质非常少，且基本无位错存在，所以制得的优质电池片最终转换效率在17%-23%之间。但由于一炉只能拉取一根硅棒，产量有限，能耗非常高，且圆形硅棒需要切除四个圆弧边才能继续使用。同时直拉单晶过程的自动化程度不高，晶棒的质量在很大程度上有赖于操作工的技能。由于坩埚和晶棒在这个拉制过程中处于旋转状态，强迫对流使得杂质和缺陷出现径向分布，极易引起氧诱导推垛层错环（OSF）和空隙或空位团的漩涡缺陷，这些因素会让单晶片质量直线下降。同时由于坩埚的原因，单晶棒中氧杂质的控制非常困难，使得单晶电池片的衰减非常厉害，影响使用寿命。 多晶铸造一次成锭16-36块，随着技术的发展该单锭所包含的块数也会随之增加，能耗也较之直拉单晶降低很多。且多晶铸造可以实现大规模全自动化的生产过程，极大减少了人力成本，且降低了误操作带来的风险。但是多晶在晶核生成阶段有很大的随机性，这就使得硅晶粒之间的边界形成各种各样的“扭折”，使位错的簇或线形式的结构缺陷成核。这些位错缺陷往往吸引硅中的杂质，并最终造成了多晶硅制成的光伏电池片中电荷载流子的快速复合，降低电池的转换效率。目前多晶硅制得的电池片转换效率16%-18%之间。 以下将对两种不同的制造工艺进行介绍： 1.1 硅棒铸造工艺及主要设备 1.1.1 工艺流程 装料与熔料——熔接——引细颈——放肩——转肩——等径生长——收尾 1.1.2 工艺简介 装料与熔料：将多晶硅料投入单晶炉中，加热使其溶化。 熔接：当硅料全部熔化后，调整加热功率以控制熔体的温度。按工艺要求调整气体的流量、压力、坩埚位置、晶转、埚转。硅料全部熔化后熔体必须有一定的稳定时间达到熔体温度和熔体的流动的稳定。装料量越大，则所需时间越长。待熔体稳定后，降下籽晶至离液面3～5mm距离，使粒晶预热，以减少籽晶与熔硅的温度差，从而减少籽晶与熔硅接触时在籽晶中产生的热应力。预热后，下降籽晶至熔体的表面，让它们充分接触，这一过程称为熔接。在熔接过程中熔硅表面的温度适当，避免籽晶熔断（温度过高）或长出多晶
单晶硅太阳能电池制作工艺
. 单晶硅太阳能电池/DSSC/PERC技术 2015-10-20
单晶硅太阳能电池
2.太阳能电池片的化学清洗工艺切片要求：①切割精度高、表面平行度高、翘曲度和厚度公差小。②断面完整性好，消除拉丝、刀痕和微裂纹。③提高成品率，缩小刀(钢丝)切缝，降低原材料损耗。④提高切割速度，实现自动化切割。 具体来说太阳能硅片表面沾污大致可分为三类： 1、有机杂质沾污：可通过有机试剂的溶解作用，结合兆声波清洗技术来去除。 2、颗粒沾污：运用物理的方法可采机械擦洗或兆声波清洗技术来去除粒径≥0.4 μm颗粒，利用兆声波可去除≥0.2 μm颗粒. 3、金属离子沾污：该污染必须采用化学的方法才能将其清洗掉。硅片表面金属杂质沾污又可分为两大类：（1）、沾污离子或原子通过吸附分散附着在硅片表面。（2）、带正电的金属离子得到电子后面附着（尤如“电镀”）到硅片表面。 1、用H2O2作强氧化剂，使“电镀”附着到硅表面的金属离子氧化成金属，溶解在清洗液中或吸附在硅片表面 2、用无害的小直径强正离子（如H+），一般用HCL作为H+的来源，替代吸附在硅片表面的金属离子，使其溶解于清洗液中，从而清除金属离子。 3、用大量去离子水进行超声波清洗，以排除溶液中的金属离子。由于SC-1是H2O2和NH4OH的碱性溶液，通过H2O2的强氧化和NH4OH的溶解作用，使有机物沾污变成水溶性化合物，随去离子水的冲洗而被
排除；同时溶液具有强氧化性和络合性，能氧化Cr、Cu、Zn、Ag、Ni、Co、Ca、Fe、Mg等，使其变成高价离子，然后进一步与碱作用，生成可溶性络合物而随去离子水的冲洗而被去除。因此用SC-1液清洗抛光片既能去除有机沾污，亦能去除某些金属沾污。在使用SC-1液时结合使用兆声波来清洗可获得更好的清洗效果。另外SC-2是H2O2和HCL的酸性溶液，具有极强的氧化性和络合性，能与氧化以前的金属作用生成盐随去离子水冲洗而被去除。被氧化的金属离子与CL-作用生成的可溶性络合物亦随去离子水冲洗而被去除。 具体的制作工艺说明（1）切片：采用多线切割，将硅棒切割成正方形的硅片。（2）清洗：用常规的硅片清洗方法清洗，然后用酸（或碱）溶液将硅片表面切割损伤层除去30－50um。（3）制备绒面：用碱溶液对硅片进行各向异性腐蚀在硅片表面制备绒面。（4）磷扩散：采用涂布源（或液态源，或固态氮化磷片状源）进行扩散，制成PN＋结，结深一般为0.3－0.5um。（5）周边刻蚀：扩散时在硅片周边表面形成的扩散层，会使电池上下电极短路，用掩蔽湿法腐蚀或等离子干法腐蚀去除周边扩散层。（6）去除背面PN＋结。常用湿法腐蚀或磨片法除去背面PN＋结。（7）制作上下电极：用真空蒸镀、化学镀镍或铝浆印刷烧结等工艺。先制作下电极，然后制作上电极。铝浆印刷是大量采用的工艺方法。（8）制作减反射膜：为了减少入反射损失，要在硅片表面上覆盖一层减反射膜。制作减反射膜的材料有MgF2 ，SiO2 ，Al2O3 ，SiO ，Si3N4 ，TiO2 ，Ta2O5等。工艺方法可用真空镀膜法、离子镀膜法，溅射法、印刷法、PECVD 法或喷涂法等。（9）烧结：将电池芯片烧结于镍或铜的底板上。（10）测试分档：按规定参数规范，测试分类。 生产电池片的工艺比较复杂，一般要经过硅片检测、表面制绒、扩散制结、
光伏电池制备工艺
光伏电池制备工艺 第一章 1. 太阳能电池基本工作原理？ 答： 1) 能量转换，太阳光的能量转换为电能； 2) 吸收光产生电子空穴对、空穴对—电子分离或扩散、发电电流的传输。 2. 硅太阳能电池吸收光的特点？ 答： 1) 低于带隙）（v e 12.1的不被吸收； 2) 波长越长（能量低），光吸收越慢； 3) 对电池材料厚度的要求： ① 晶体硅：m 500 以上才能最大化吸收； ② 砷化镉：只需要10几微米就可。 3. 太阳电池光吸收类型及对发电有贡献的类型？ 答： 光吸收类型： 1) 本证吸收； 2) 杂质吸收； 3) 自由载流子吸收； 4) 激子吸收； 5) 晶格吸收。 对太阳电池转换效率有贡献的最主要的是本证吸收。 4. 太阳能电池中的复合类型？ 答： 1) 辐射复合→发光； 2) 俄歇复合→发热； 3) 陷阱辅助复合。 5. 晶体硅太阳电池的基本结构组成？ 答： 1) 前电极（主栅、细栅）； 2) 减反射绒面； 3) 氮化硅减反射层； 4) N 型层； 5) P 型层； 6) 铝背场； 7) 后电极（主栅、铝膜）。 6. 晶体硅太阳电池的主要参数？ 答: 1) 开路电压（oc U ）； 2) 短路电流（sc I ）； 3) 最大输出功率（mp P ）；
4) 工作电压（mp U ）； 5) 工作电流（mp I ）； 6) 转换效率（η）； 7) 填充因子（FF ）； 8) 串联电阻（s R ）； 9) 并联电阻（sh R ）。 10) mp mp I U P mp ?= 11) sc oc mp I U P FF ?= 7. 晶体硅太阳能电池生产工艺流程及作用？ 答： 一清→扩散→二清→PECVD 镀膜→丝网印刷、烧结→检测 作用： 一清：制绒降低反射率、去损伤层、扩散前清洗； 扩散：在P 型硅片上扩散N 型磷，从而形成N P -结； 二清：去除磷硅玻璃、去边结。 PECVD 镀膜：镀氧化磷膜、减反射、钝化。 丝网印刷、烧结：制作金属电极、制作铝背场、形成金属与硅的良好接触。 第二章 1. 单晶、多晶绒面特点？ 答： 单晶：正金字塔结构； 多晶：蜂窝结构。 2. 单晶制绒夜的主要成分？ 答： OH N a 、异丙酸（IPA ）、添加剂。 3. 多晶制绒液的主要成分？ 答： HF 、3HNO 。 4. 单晶制绒质量要求？ 答： 1) 反射率低（%15≤）； 2) 绒面颗粒均匀（m 52μ→）； 3) 覆盖率达%100； 4) 外观均匀，无白点、色差等； 5) 表面清洁无污染； 6) 腐蚀重量在规定范围内。 5. 多晶绒面质量要求？ 答： 1) 反射率低（%20≤）； 2) 绒面颗粒大小均匀； 3) 表面暗纹尽量少； 4) 表面清洁无污染；
单晶硅电池片工艺样本
单晶硅电池片工艺( 初稿) 工艺流程图: 硅片检验→硅片插入片盒→去除损伤层→制绒面→淋洗→中和→三级串连阶梯式清洗→烘干→扩散→周边刻蚀→硅片插入片盒→去除氧化层→三级串连阶梯式清洗→烘干→制备氮化硅→背面银铝浆→烘干→背面铝浆→烘干→正面银浆→烧结→测试分选→检验入库 1．单晶硅片质量检验标准 1．1 外观检验 1．1．1 基片大小: 125×125mm±0.5mm 1．1．2 形状: 准方片 1．1．3 直径: ∮150±1.0mm Φ165±1.0mm 1．1．4 厚度: 280±30μm;在所规定区域内5个测量值的平均值。 1．1．5 TTV( μm) total thickness variation 在选定圆片区域内, 最大厚度变化值≤50μm 1．1．6 表面缺陷: ≤2个深度不大于0.05mm 1．1．7 破损及针孔: 无可见破损和针孔 1．1．8 边缘缺损: 长度小于5mm, 深度0.5的破损≤1个 1．1．9 钜痕: ＜5μm 1．1．10 表面状况: 表面颜色均匀一致, 无残留硅粉, 无水迹 1．2 电特性: 1．2．1 晶体: 无位错直拉( CZ) 单晶 1．2．2 晶向: ( 100) ±3° 1．2．3 导电类型: P型( 硼掺杂) 1．2．4 电阻率( Ω·CM) 0.5～2.0 用四探针测量平均晶体电阻 1．2．5 少子寿命: ＞15μS 使用微波光电导方法, 在未钝化区域内, 扫描2×2mm区域, 去次测量平均值, 硅锭边缘部分红区内数据不包括在平均值的计算内。
1．2．6 碳浓度: ≤5×10 1．2．7 氧浓度: ≤1×10 1．3 质量判断标准: AQL2.5 2．硅片插入片盒: 2．1 工具仪器: 25片片盒工作桌, 凳子, 真空吸附镊子 2．2 原材料: 125×125mm硅片 2．3 工艺过程: 把一定高度的硅片放于工作桌上, 在操作者面前, 用真空镊子把硅片吸起, 把硅片放于片盒的最下一层, 释放真空, 硅片脱离真空吸附落于硅片盒的槽中。重复上述动作, 直至把任务完成。 2．4 注意事项: 2．4．1 人是最大的污染源, 不要面对硅片说话, 不要用手直接拿片盒, 手上有钠离子、油类污染; 2．4．2 操作人员要戴口罩、手套操作; 2．4．3 硅片易碎, 在操作过程中, 工作人员要轻拿轻放, 尽量减少碎片; 2．4．4 真空吸头经常见酒精擦拭, 在工作过程中, 保持清洁。 3．硅片清洗: 3．1 去除损伤层: 3．1．1 目的: 在硅片切割过程中, 引起晶体表面晶格损伤, 为把PN结制作在良好的晶体上, 去除硅片表面的损伤层。 3．1．2 溶液浓度的配比: NaOH: H2O=8500: 34000( 重量比) 在实际工作中, 34000克纯水, 添加10000克的氢氧化钠 3．1．3 溶液的配制过程: 根据资料查明: NaOH的融解热, 10.4千卡/摩尔 8500÷40×10400＝2210000卡 2210000÷34000＝65( 度) 结论: 8500克氢氧化钠, 能够使34000克纯水温升65度, 理论计算要
太阳能电池板的生产工艺流程
太阳能电池板的生产工艺流程 太阳能电池板的生产工艺流程 封装是太阳能电池生产中的关键步骤，没有良好的封装工艺，多好的电池也生产不出好的太阳能电池板。电池的封装不仅可以使电池的寿命得到保证，而且还增强了电池的抗击强度。产品的高质量和高寿命是赢得客户满意的关键，所以太阳能电池板的封装质量非常重要。 （1）流程 电池检测——正面焊接——检验——背面串接——检验——敷设（玻璃清洗、材料切割、玻璃预处理、敷设）——层压——去毛边（去边、清洗）——装边框（涂胶、装角键、冲孔、装框、擦洗余胶）——焊接接线盒——高压测试——组件测试——外观检验——包装入库。 （2）组件高效和高寿命的保证措施高转换效率、高质量的电池片；高质量的 原材料，例如，高的交联度的 EVA高黏结强度的封装剂（中性硅酮树脂胶）、高透光率高强度的钢化玻璃等； 合理的封装工艺，严谨的工作作风， 由于太阳电池属于高科技产品，生产过程中一些细节问题，如应该戴手套而不戴、应该均匀地涂刷试剂却潦草完事等都会严重地影响产品质量，所以除了制定合理的工艺外，员工的认真和严谨是非常重要的。 （3）太阳能电池组装工艺简介 ①电池测试：由于电池片制作条件的随机性，生产出来的电池性能不尽相同，所以为了有效地将性能一致或相近的电池组合在一起，所以应根据其性能参数进行分类；电池测试即通过测试电池的输出参数（电流和电压）的大小对其进行分类。以提高电池的利用率，做出质量合格的太阳能电池组件。如果把一片或者几片低功率的电池片装在太阳电池单体中，将会使整个组件的输出功率降低。因此，为了最大限度地降低电池串并联的损失，必须将性能相近的单体电池组合成组件。 ②焊接：一般将6?12个太阳能电池串联起来形成太阳能电池串。传统 上，一般采用银扁线构成电池的接头，然后利用点焊或焊接（用红外灯，利用红外线的热效应）等方法连接起来。现在一般使用60％的Sn、38％的Pb、2％的Ag 电镀后的铜扁丝（厚度约为100?200卩m）。接头需要经过火烧、红外、热风、激光处理。由于铅有毒，因此现在越来越多地采用 96.5 ％的铜和 3.5 ％的银合金。但是
单晶硅生产工艺及单晶硅片生产工艺
单晶硅生产工艺及单晶硅片生产工艺 单晶硅原子以三维空间模式周期形成的长程有序的晶体。多晶硅是很多具有不同晶向的小单晶体单独形成的，不能用来做半导体电路。多晶硅必须融化成单晶体，才能加工成半导体应用中使用的晶圆片。 加工工艺： 加料—→熔化—→缩颈生长—→放肩生长—→等径生长—→尾部生长（１）加料：将多晶硅原料及杂质放入石英坩埚内，杂质的种类依电阻的Ｎ或Ｐ型而定。杂质种类有硼，磷，锑，砷。 （２）熔化：加完多晶硅原料于石英埚内后，长晶炉必须关闭并抽成真空后充入高纯氩气使之维持一定压力范围内，然后打开石墨加热器电源，加热至熔化温度（１４２０℃）以上，将多晶硅原料熔化。 （３）缩颈生长：当硅熔体的温度稳定之后，将籽晶慢慢浸入硅熔体中。由于籽晶与硅熔体场接触时的热应力，会使籽晶产生位错，这些位错必须利用缩颈生长使之消失掉。缩颈生长是将籽晶快速向上提升，使长出的籽晶的直径缩小到一定大小（４－６ｍｍ）由于位错线与生长轴成一个交角，只要缩颈够长，位错便能长出晶体表面，产生零位错的晶体。 （４）放肩生长：长完细颈之后，须降低温度与拉速，使得晶体的直径渐渐增大到所需的大小。 （５）等径生长：长完细颈和肩部之后，借着拉速与温度的不断调整，可使晶棒直径维持在正负２ｍｍ之间，这段直径固定的部分即称为等径部分。单晶硅片取自于等径部分。 （６）尾部生长：在长完等径部分之后，如果立刻将晶棒与液面分开，那么热应力将使得晶棒出现位错与滑移线。于是为了避免此问题的发生，必须将晶棒的直径慢慢缩小，直到成一尖点而与液面分开。这一过程称之为尾部生长。长完的晶棒被升至上炉室冷却一段时间后取出，即完成一次生长周期。 单晶硅棒加工成单晶硅抛光硅片 加工流程： 单晶生长—→切断—→外径滚磨—→平边或Ｖ型槽处理—→切片 倒角—→研磨腐蚀—→抛光—→清洗—→包装
晶硅太阳能电池的特点和种类
晶体硅太阳能电池的种类及特点 太阳能电池已经有30多年的发展历史。目前世界各国研制的硅太阳能电池种类繁多，；主要系列有单晶、多晶、非晶硅几种。其中单晶硅太阳能电池占50％，多晶硅电池占20％、非晶占30％。我国光伏发电发展需解决的关键问题。太阳能光伏发电发展的瓶颈是成本高。为此，需加大研发力度，集中在降低成本和提高效率的关键技术上有所突破，主要包括：a)晶体硅电池技术。降低太阳硅材料的制备成本：开发专门用于晶体硅太阳能电池的硅材料，是生产高效和低成本太阳电池的基本条件；同时实现硅材料国产化和提高性能，从产业链的源头，抓好降低成本工作。提高电池／组件转换效率：高效钝化技术，高效陷光技术，选择性发射区，背表面场，细栅或者单面技术，封装材料的最佳折射率等高效封装技术等。光伏技术的发展以薄膜电池为方向，高效率、高稳定性、低成本是光伏电池发展的基本原则。 单晶硅在太阳能的有效利用当中，太阳能光电利用是近些年来发展最快，也是最具活力的研究领域。而硅材料太阳能电池无疑是市场的主体，硅基(多晶硅、单晶硅)太阳能电池占80％以上，每年全世界需消费硅材料3000t左右。生产太阳能电池用单晶硅，虽然利润比较低，但是市场需求量大，供不应求，如果进行规模化生产，其利润仍然很可观。目前，中国拟建和在建的太阳能电池生产线每年将需要680多吨的太阳能电池用多晶硅和单晶硅材料，其中单晶硅400多吨，而且，需求量还以每年15％～20％的增长率快速增长。硅系列太阳能电池中，单晶硅太阳能电池在实验室里最高的转换效率为23％，而规模生产的单晶硅太阳能电池，其效率为15％，技术也最为成熟。高性能单晶硅电池是建立在高质量单晶硅材料和相关的成熟的加工处理工艺基础上的。现在单晶硅的电池工艺已近成熟，在电池制作中，一般都采用表面织构化、发射区钝化、分区掺杂等技术，开发的电池主要有平面单晶硅电池和刻槽埋栅电极单晶硅电池。提高转化效率主要是靠单晶硅表面微结构处理和分区掺杂工艺。在此方面，德国夫朗霍费费莱堡太阳能系统研究所保持着世界领先水平。该研究所采用光刻照相技术将电池表面织构化，制成倒金字塔结构。通过改进了的电镀过程增加栅极的宽度和高度的比率：通过以上制得的电池转化效率超过23％。单晶硅具有完整的金刚石结构。通过掺杂得到n，P型单晶硅，进而制备出p／n结、二极管及晶体管，从而使硅材料有了真正的用途。单晶硅太阳能电池转换效率无疑是最高的，在大规模应用和工业生产中仍占据主导地位，但由于受单晶硅材料价格及相应的繁琐的电池工艺影响，致使单晶硅成本价格居高不下，要想大幅度降低其成本是非常困难的。 多晶硅众所周知，利用太阳能有许多优点，光伏发电将为人类提供主要的能源，但目前来讲，要使太阳能发电具有较大的市场，被广大的消费者接受，提高太阳电池的光电转换效率，降低生产成本应该是我们追求的最大目标，从目前国际太阳电池的发展过程可以看出其发展趋势为单晶硅、多晶硅、带状硅、薄膜材料(包括微晶硅基薄膜、化合物基薄膜及染料薄膜)。从工业化发展来看，重心已由单晶向多晶方向发展，主要原因为：(1)可
多晶硅太阳能电池生产工艺.docx
太阳能电池光电转换原理主要是利用太阳光射入太阳能电池后产生电子电洞对，利用P-N 接面的电场将电子电洞对分离,利用上下电极将这些电子电洞引出，从而产生电流。整个生产流程以多晶硅切片为原料，制成多晶硅太阳能电池芯片。处理工艺主要有多晶硅切片清洗、磷扩散、氧化层去除、抗反射膜沉积、电极网印、烧结、镭射切割、测试分类包装等。 生产工艺主要分为以下过程： ⑴ 表面处理（多晶硅片清洗、制绒） 与单晶硅绒面制备采用碱液和异丙醇腐蚀工艺不同，多晶硅绒面制备采用氢氟酸和硝酸配成的腐蚀液对多晶硅体表面进行腐蚀。一定浓度的强酸液对硅表面进行晶体的各相异性腐蚀，使得硅表面成为无数个小“金字塔”组成的凹凸表面，也就是所谓的“绒面”，以增加了光的反射吸收，提高电池的短路电流和转换效率。从电镜的检测结果看，小“金字塔”的底边平均约为10um 。主要反应式为： 32234HNO 4NO +3SiO +2H O Si +???→↑氢氟酸 2262SiO 62H O HF H SiF +→+ 这个过程在硅片表面形成一层均匀的反射层（制绒），作为制备P-N 结衬底。处理后对硅片进行碱洗、酸洗、纯水洗，此过程在封闭的酸蚀刻机中进行。碱洗是为了清洗掉硅片未完全反应的表面腐蚀层，因为混酸中HF 比例不能太高，否则腐蚀速度会比较慢，其反应式为：2232SiO +2KOH K SiO +H O →。之后再经过酸洗中和表面的碱液，使表面的杂质清理干净，形成纯净的绒面多晶硅片。 酸蚀刻机内设置了一定数量的清洗槽，各股废液及废水均能单独收集。此过程中的废酸液（L 1，主要成分为废硝酸、氢氟酸和H 2SiF 6）、废碱液（L 2，主要成分为废KOH 、K 2SiO 3）、废酸液（L 3，主要成分为废氢氟酸以及盐酸）均能单独收集，酸碱洗后均由少量纯水洗涤，纯水预洗废液（S 1、S 2、S 3）和两级纯水漂洗废水（W 1），收集后排入厂区污水预处理设施，处理达标后通过专管接入清流县市政污水管网。 此过程中使用的硝酸、氢氟酸均有一定的挥发性，产生的酸性废气（G 1-1、G 1-2），经设备出气口进管道收集系统，经厂房顶的碱水喷淋系统处理达标后排放。G 1-2与后序PECVD 工序产生的G 5（硅烃、氨气）合并收集后经过两级水吸收处理后经排气筒排放。
