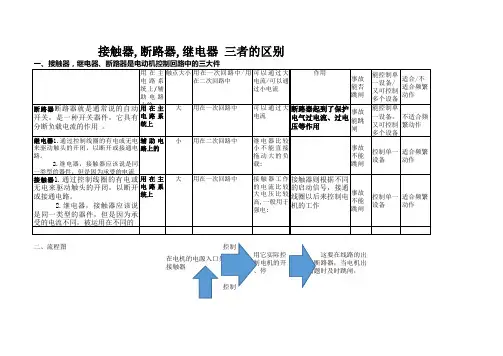

继电器和断路器的区别

接触器：是用在主电路系统上，控制单一设备，如某台电机，也是一种开关，但它能被控制，如用继电器控制，适合作频繁动作，但一般容量比较小，没有保护功能，事故时不能自己跳闸；

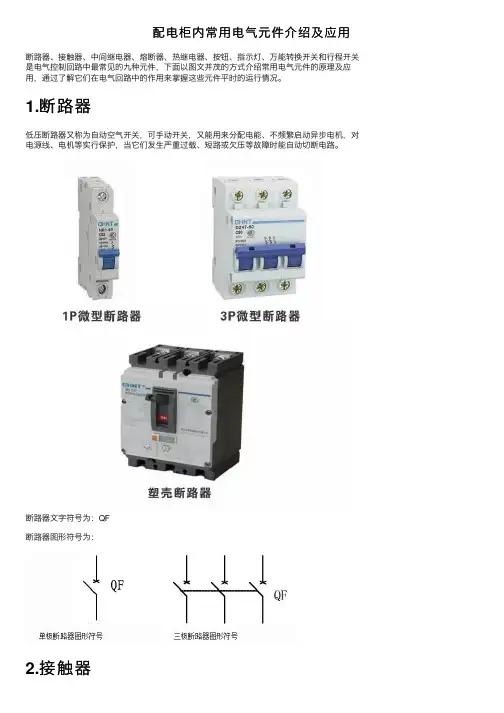

断路器：也是用在主电路系统上，即可控制单一设备，又可控制多个设备，但不适合频繁动作，容量可作的很大，有保护功能，事故时能自己跳闸；

继电器：是辅助电路上的，不能通过大电流，是典型的“小”东西控制“大”东西。

举一个例子，某一条线路带一个小型电机，电机开5分钟停5分钟；这要在线路的出口安装断路器，当电机出现问题时及时跳闸，在电机的电源入口处串入接接触器，用它实际控制电机的开、停，用继电器组成5分钟延时电路，来控制接触器。

接触器线圈是220V的交流，也有直流，个比较大

继电器线圈是24V直流，作用是小电压控制大电压，个比较小

断路器就是闸，一过流自动跳，想再通电需要合闸。

接触器：接触器有电磁线圈静衔铁动衔铁触点及灭孤罩等部件组成，通过按钮或相关控制线路控制线圈牵引动衔铁带动动触点以实现电路（主要是负荷回路）通断的目的，在对线路断开时有良好的消孤功能；

断路器：应用在主电路上实现主电路通断的开关，一般由定触头动触头组成（常见如闸刀开关），过负荷能力大，通断状态直观可见，没有其它保护功能；

继电器：在传统的控制系统中起着各种指令及控制信号驱动接触器动作和实现系统逻辑程序的功用，结构跟接触器相似，触点多少不一因应使用要求而先择（通断电流较小，不具备消孤功能），

接触器断路器继电器谈不上有啥特别联系，在系统中各司其职完成各自的功能作用；

1、接触器：

灭弧能力强（相对来说），一般加按钮用来控制电路中频繁启动的设备，实现按钮控制，很方便。（关键：控制某一设备）

2、断路器：

具有多种保护功能，具体保护功能视型号决定。一般用来控制线路的通断某一线路和控制小容量设备的启动。（关键：控制某一线路或小设备）

3、继电器

1）、用于构成保护回路。相当于保护回路的“CPU”。简单来说：保护回路是由电流电压互感器采集信号，通过继电器判断是否需要动作。

2）时间继电器，中间继电器等。它们是可以构成延时效果，或者增加触头数目，或者增加触头容量等效果。（关键：用于二次回路）

接触器：是用在主电路系统上，控制电机。如行车CJ12-100A的大接触器，380V,给电就吸，一吸住电机就转。

继电器：是辅助电路上的，不能通过大电流，控制逻辑程序的和信号的。如延时继电器、中间继电器、热保护继电器、控制电机的过流保护。

断路器：应用在主电路上实现主电路通断的开关，如空气开关，过流、短路可以跳闸。如：DZ47-1O0的小型断路器控制电机和照明开关。

继电器，接触器应该说是同一类型的器件，通过线圈而达到小电流控制大电流的作用。一般使用在电气的自动控制回路上。

断路器就是通常说的自动开关，是一种开关器件，它具有分断负载电流的作用。

1，接触器，继电器，断路器都可以看作是控制电路通断的开关；

2，接触器通常用来在电器设备上作为远程，自动等主电路的控制；继电器一般用做信号，主电路二次回路的控制和保护；断路器一般安装在主电路中，控制电源的通断，并可对此电路进行欠压，过流，短路进行保护，也可在小功率下对设备进行不频繁启动的直接控制。3由于这三种设备的各种性能用途分类繁多无法一一例举，大致分别就如上所述。

最通俗的讲

接触器控制用靠线圈得失电控制用于控制电机回路

继电器保护用热继一般是双金属片原理和接触器配合使用

断路器控制保护电路一般过载和短路保护

这3个是电动机控制回路中的三大件

在生产生活应用中，完成一个用电器的起停过程，就用到断路器、接触器、保护器了。

首先是断路器，（相当于刀闸）是该电路的总开关。

其次是接触器，主要作用是接通和断开电路，可实现远距离操作。

在次之是保护器，主要作用是防止设备超负荷、在故障情况下能使设备安全退出。就是这样
