《电力安全工作规程》(发电厂和变电站电气部分)2018年修编版
（修编版）
2018—10—26发布2018—11—01实施国家电力投资集团有限公司发布
目录
前言
1范围 (1)
2规范性引用文件 (1)
3术语和定义 (2)
4总体要求 (3)
5高压设备工作的基本要求 (7)
5.1电气设备的运行值班工作 (7)
5.2高压设备的巡视 (9)
5.3电气操作 (10)
5.4高压电气设备上的工作分类和相关规定 (15)
6保证安全的组织措施 (15)
6.1工作工作，保证安全的组织措施 (15)
6.2工作票制度 (16)
6.3工作许可制度 (21)
6.4工作监护制度 (21)
6.5工作间断、转移和终结制度 (23)
7保证安全的技术措施 (24)
7.1在全部停电或部分停电的电气设备上
工作的技术措施 (24)
7.2停电 (25)
7.3验电、装设接地线 (26)
7.4悬挂标示牌和装设遮栏（围栏） (29)
8线路作业时发电厂和变电站的安全措施 (30)
9发电机、高压电动机和变压器的检修、维护工作 (31)
9.1发电机、高压电动机的检修、维护工作 (31)
9.2变压器的检修、维护工作 (34)
10在GIS、六氟化硫电气设备上的工作 (35)
10.1GIS、六氟化硫电气设备室及工作环境的基本要求 (35)
10.2GIS、六氟化硫电气设备巡视、检修
等工作的基本要求 (36)
10.3六氟化硫气体管理、操作基本要求 (37)
11在停电的低压配电装置、低压电动机
和低压导线上的工作 (39)
12在二次系统上的工作 (40)
12.1在二次系统上工作填用工作票的规定 (40)
12.2在二次系统上工作填用安全措施票的规定 (41)
12.3二次系统工作前的准备 (42)
12.4二次系统工作中的安全规定 (43)
13电气试验 (45)
13.1高压试验 (45)
13.2使用携带型仪器的测量工作 (47)
13.3使用钳形电流表的测量工作 (48)
13.4使用绝缘电阻表测量绝缘的工作 (48)
14电力电缆工作 (49)
14.1电缆工作基本要求 (49)
14.2电力电缆作业时的安全措施 (50)
14.3电力电缆试验安全措施 (51)
15其他安全措施 (52)
附录A （资料性附录）紧急救护技术规范 (54)
附录B（规范性附录）绝缘安全工器具试验
项目、周期和要求 (73)
附录C（规范性附录）登高安全工具试验项目、
周期和要求 (77)
附录D（资料性附录）电气操作票格式 (78)
附录E（资料性附录）电气第一种工作票格式 (79)
附录F（资料性附录）电气第二种工作票格式 (82)
附录G（资料性附录）作业安全风险控制卡格式 (84)
附录H（资料性附录）检修设备试运行申请单格式 (86)
附录I（资料性附录）检修设备试运行后恢复工作申请单 (87)
附录J（资料性附录）标示牌式样 (88)
附录K（资料性附录）电气二次工作安全措施票格式 (90)
前言
《国家电力投资集团公司电力安全工作规程（发电厂和变电站电气部分）》（国家电投安环〔2016〕399号，以下简称2016版电气安规）于2016年10月份实施，在加强集团公司电力安全管理，规范各类人员的作业行为，保证人身、设备和电网安全、减少事故发生等方面发挥了重要作用。
2016版电气安规实施至今，原有的一些条款已与国家现行法律、法规、标准及集团公司安全管理的要求不相适应或不相符合。在广泛征求集团公司所属单位意见基础上，对2016版电气安规进行修订。
与2016版电气安规相比，本规程主要变化如下：
对“热力与机械部分”、“发电厂和变电站电气部分”中工作票签发人、工作许可人、工作负责人等的任职条件、安全职责进行了补充、完善和统一，对工作票、操作票票面格式进行了完善，删除了紧急抢修单相关内容及表格。
根据《电力行业紧急救护技术规范》（DL/T 692—2008）和《2015AHA心肺复苏及心血管急救指南更新》，对附录A（资料性附录）紧急救护技术规范，进行补充和完善。
本规程由国家电力投资集团有限公司安全质量环保部负责解释。
本规程修编单位：国家电投集团科学技术研究院有限公司
本规程审查人：王树东、陶新建、陈晓宇、蒋荣清、谢雷、祝文伟、李继宏、陈宏、吕浩军
本规程修编人：李继宏、张怀宇、王晨瑜、赵永权、凌宇龙、
陈霄、张建忠、陈德新、尹华群、吴旻、陆明智、肖丰明、霍平、李义成、张峰、邓英铠、苏猛业、陆意勇、顾荣跃、胡磊、乔林、司俊龙。
本规程代替《国家电力投资集团公司电力生产安全工作规程（发电厂和变电站电气部分）》（国家电投安环〔2016〕399号）。
电力安全工作规程
（发电厂和变电站电气部分）

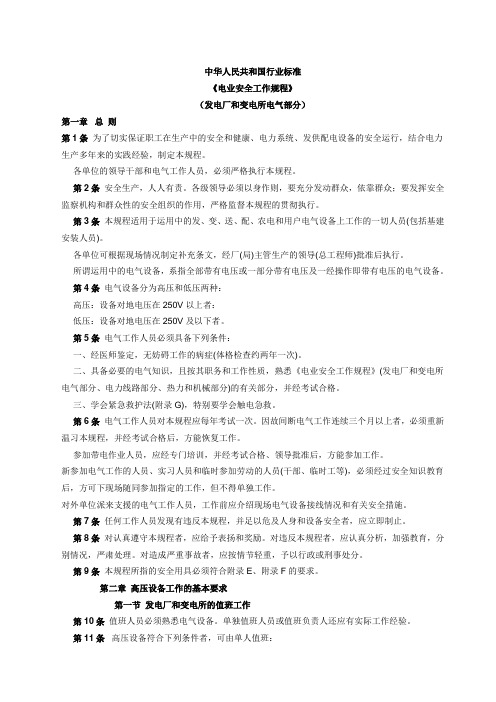

1范围
本规程规定了国家电力投资集团有限公司（以下简称集团公司）电力生产单位和在电力工作场所工作人员的基本电气安全要求。有关工作涉及消防、热力机械、起重等同时执行国家及集团公司相关标准和规定。
本规程适用于集团公司从事电力生产的所有人员和进入电力生产现场的有关人员。其他行业的单位也可参考使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 2900.20—1994 电工术语高压开关设备
GB/T 2900.50—2008 电工术语发电、输电及配电通用术语GB/T 8905—2012 六氟化硫电气设备中气体管理和检测导则
GB/T 11651 个体防护装备选用规范
GB 26859—2011 电力安全工作规程电力线路部分
GB 26860—2011 电力安全工作规程发电厂和变电站电气部分
GB 26861—2011 电力安全工作规程高压试验室部分
DL/T 572—2010 电力变压器运行规程
DL/T 596 电力设备预防性试验规程
1
DL/T 692—2008 电力行业紧急救护技术规范
DL/T 740 电容型验电器
DL/T 974—2005 带电作业用工具库房
DL/T 1183 1000kV 非接触式验电器
DL 5027—2015 电力设备典型消防规程
国能安全〔2014〕161号防止电力生产事故的二十五项重点要求
国家电投安环〔2016〕397号国家电力投资集团公司电力安全工作规程热力和机械部分
3术语和定义
GB/T 2900.20—1994、GB/T 2900.50—2008界定的以及下列术语和定义适用于本文件。
3.1发电厂（站）electrical generating station
由建筑物、能量转换设备和全部必要的辅助设备组成的生产电能的工厂。
［GB/T 2900.50—2008，定义2.3中的601-03-01］
3.2变电站（电力系统的）substation（of a power system）
电力系统的一部分，它集中在一个指定的地方，主要包括输电或配电线路的终端、开关及控制设备、建筑物和变压器。通常包括电力系统安全和控制所需要的设施（例如保护装置）。
注：根据含有变电站的系统的性质，可在变电站这个词前加上一个前缀来界定。例如：（一个输电系统的）输电变电站、配电变电站、500kV变电站、10kV变电站。
［GB/T 2900.50—2008，定义2.3中的601-03-02］
3.3电力线路electric line
在系统两点间用于输配电的导线、绝缘材料和附件组成的设施。
［GB/T 2900.50—2008，定义 2.3 中的601-03-03］
2
3.4断路器circuit-breaker
能关合、承载、开断运行回路正常电流，也能在规定时间内关合、承载及开断规定的过载电流（包括短路电流）的开关设备，也称开关。
注：改写GB/T 2900.20—1994，定义3.13。
3.5隔离开关disconnector
在分位置时，触头间有符合规定要求的绝缘距离和明显的断开标志；在合位置时，能承载正常回路条件下的电流及在规定时间内异常条件（例如短路）下的电流的开关设备。
［GB/T 2900.20—1994，定义 3.24］
3.6低（电）压low voltage；LV
用于配电的交流电力系统中1000V 及其以下的电压等级。
［GB/T 2900.50—2008，定义 2.1 中的601-01-26］
用于配电的直流电力系统中 1500V 及其以下的电压等级。3.7高（电）压high voltage；HV
（1）通常指超过低压的电压等级。
（2）特定情况下，指电力系统中输电的电压等级。
［GB/T 2900.50—2008，定义 2.1 中的601-01-27］
3.8运用中的电气设备operating electrical equipment
全部带有电压、一部分带有电压或一经操作即带有电压的电气设备。
4总体要求
4.1安全生产，人人有责。各单位必须坚持开展有效的反违章活动和安全技术培训工作，各级领导必须以身作则，充分发动群众，依靠群众；要发挥安全监督机构和群众性的安全组织作用，严格监督本规程的贯彻执行。
4.2各级人员应认真贯彻“安全第一，预防为主，综合治理”的安全生产方针，全面树立“任何风险都可以控制，任何违章都可
3
以预防，任何事故都可以避免”的集团公司安全理念，认真开展危害辨识、分析和控制，加强事故应急管理，在电力生产工作中必须严格执行本规程。
4.3电气工作人员必须具备的基本条件：
4.3.1经医师鉴定，无妨碍工作的病症（体格检查每两年至少一次）。
4.3.2具备必要的电气知识和业务技能，熟悉电气设备及其系统，且按工作性质，熟悉本规程以及电力线路、热力和机械等安规的相关部分，并经考试合格。
4.3.3具备必要的安全生产知识，掌握涉及工作范围的相关防火、救火方法和消防器材使用方法、火灾现场逃生方法，了解使用相关安全用具的方法与检查鉴别是否完好的基本要点。
4.3.4学会紧急救护操作方法（见附录A），特别要掌握触电急救等救护法。
4.3.5掌握电气作业危害辨识、风险分析和控制的基本方法，在实际工作中确保“四不伤害”（不伤害自己、不伤害他人、不被他人伤害、保护他人不受伤害）。
4.3.6正确使用劳动防护用品与用具。
4.4作业现场的基本要求：
4.4.1作业现场的生产条件、安全设施、作业机具、安全工器具和劳动防护用品等应符合GB26859、GB26860、GB26861等国家或行业有关标准规定的要求。安全工器具和劳动防护用品在使用前应确认合格、齐备。
4.4.2各主控室、值班室、化验室等经常有人工作的场所及施工车辆上应配备简易急救箱或存放相应的急救物品，并由专人负责，定期检查、补充及更换（简易急救箱内物品的配备参见附录A中表A.1）。
4.4.3现场使用的安全工器具应定期进行试验，试验校准和周期4
必须符合附录B、附录C中的要求，严禁将安全工器具挪作他用或任意拆卸。
4.5其他要求：
4.5.1各级领导人员均不准发出违反本规程的命令，工作人员如接到违反本规程的命令，有权拒绝执行。任何人发现有违反本规程的情况，应立即制止。
4.5.2作业现场和工作岗位存在的危害因素、防范措施及事故应急措施应事先告知每个作业人员。
4.5.3在发现直接危及人身安全的紧急情况时，作业人员应立即停止作业或者在采取可能的应急措施后撤离作业现场，并立即报告。
4.5.4作业现场任何人员和任何工作都严禁约时停、送电。
4.5.5在电气设备上工作应有保证安全的制度措施，可包含工作申请、工作布置、书面安全要求、工作许可、工作监护，以及工作间断、转移和终结等工作程序。
4.5.6在电气设备上进行全部停电或部分停电工作时，应向设备运行维护单位提出停电申请，由调度机构管辖的需事先向调度机构提出停电申请，同意后方可安排检修工作。
4.5.7在检修工作前应进行工作布置，明确工作地点、工作任务、工作负责人、作业环境、工作方案和书面安全要求，以及工作班成员的任务分工。
4.5.8巡视、检查设备必须经值长或值班负责人（运行班长、单元长）同意，并将开始、结束时间记在运行日志内。
4.5.9 拉开断路器（开关）的操作应按下列顺序进行：
a）拉开断路器（开关）；
b）检查断路器（开关）在分闸的位置；
c）取下（断开）断路器（开关）的操作电源熔断器（小开关）。
4.5.10拉开隔离开关（刀闸）的操作应按下列顺序进行：
5
a）装上（合上）隔离开关（刀闸）的操作电源熔断器（小开关）；
b）拉开隔离开关（刀闸）；
c）检查隔离开关（刀闸）在分闸的位置；
d）取下（断开）隔离开关（刀闸）的操作电源熔断器（小开关）。
4.5.11合上接地刀闸（装置）的操作应按下列顺序进行：
a）装上（合上）接地刀闸（装置）的操作电源熔断器（小开关）；
b）合上接地刀闸（装置）；
c）检查接地刀闸（装置）在合闸的位置；
d）取下（断开）接地刀闸（装置）的操作电源熔断器（小开关）。
4.5.12应根据作业场所、操作员条件、使用方式、供电方式、线路状况等因素选用安全电压：有电击危险的环境中，安全电压规定为36V；干燥而触电危险性较大的环境下，安全电压规定为24V；对于潮湿而触电危险性较大的环境（如金属容器、管道内施焊检修），安全电压规定为12V。
4.5.13 带电作业应委托取得国家相关资质的企业进行，并执行相关国家标准。
4.6安全教育与考试：
4.6.1电气工作人员对本规程应每年考试一次，合格后方能参加工作；因故间断电气工作连续三个月以上者，必须重新学习本规程，并经考试合格后，方能恢复工作。
4.6.2参加带电作业人员，应经专门培训，并经考试合格、本单位主管生产领导（总工程师）批准后，方能参加工作。
4.6.3新参加电气工作的人员、实习人员和临时参加劳动的人员（管理人员、临时用工等），必须经过安全知识教育并经考试合格6
后，方可下现场随同参加指定的工作，但不得单独工作。
4.6.4外单位参与集团公司电气工作的人员，应熟悉本规程、并经考试合格，方可参加工作。工作前应告知现场电气设备接线情况、危险因素、防范措施及事故应急措施。4.7各单位可根据现场情况制定本规程补充条款或实施细则，经主管生产的领导（总工程师）批准后执行。但补充条款或实施细则的安全水平不得低于本规程或与本规程条文相抵触。
4.8对认真遵守本规程者，应给予表扬和奖励。凡违反本规程者，应认真分析，加强教育，分别情况，严肃处理。对造成事故者，查清原因，明确责任，制定对策措施，根据情节轻重，分别给予批评教育、经济惩处、行政处分、解除劳动合同等，直至追究法律责任。
5高压设备工作的基本要求
5.1电气设备的运行值班工作
5.1.1高压设备符合下列条件可实行单人值班或操作：
5.1.1.1室内高压设备的隔离室及室外低式布置的高压设备四周设有安装牢固、高度大于1.7m的遮栏，遮栏通道门加锁。
5.1.1.2室内高压断路器（开关）的操作机构用墙或金属板与该断路器（开关）隔离或装有远方操作机构。
5.1.2单独值班人员或运行值班负责人应有实际工作经验，并经考试合格。单人值班不得单独从事修理工作。
5.1.3无论高压设备是否带电，任何人员不得单独移开或越过遮栏，或打开高压柜前后门（与高压带电设备直接相通的门）进行工作；若有必要时，必须有监护人在场，并符合表1的安全距离要求。
表1设备不停电时的安全距离
7
续表
5.1.410kV、20kV、35kV户外（内）配电装置的裸露部分在跨越人行过道或作业区时，若导电部分对地高度分别小于 2.7m （2.5m）、2.8m（2.5m）、2.9m（2.6m），则该裸露部分两侧和底部须装设护网。
5.1.5户外10kV及以上高压配电装置场所的行车通道上，应根据表2设置车辆（包括装载物）外廓至无遮栏带电部分之间的安全距离。
表2车辆（包括装载物）外廓至无遮栏带电部分之间的安全距离
8
移动式悬臂起重机在架空电力线路两旁附近工作时，起重设备（包括起吊物件）与线路（在最大风偏时）的最小间隔距离应不小于表3所列数值。
表3起重设备（包括起吊物件）与线路（在最大风偏时）的最小间隔距离
5.1.6室内母线分段部分、母线交叉部分及部分停电检修易误碰有电设备的，应设有明显标志的永久性隔离挡板（护网或绝缘挡板）。
5.1.7待用间隔（母线连接排或连接线已经连上母线，但出线或出线设备尚未安装完毕的间隔）应有名称、编号，并列入运行设备管辖范围。其隔离开关（刀闸）操作手柄、网门（间隔门）必须锁好，同时要悬挂相应的安全警示牌。
5.1.8在手车开关拉出后，应确认静触头隔离挡板已可靠封闭。封闭式组合电器引出电缆备用孔或母线的终端备用孔应用专用器具封闭。
5.1.9运用中的高压设备其中性点接地系统的中性点应视作带电体。
5.2高压设备的巡视
5.2.1经本单位批准允许单独巡视高压设备的值班员和非值班员，巡视高压设备时，不得进行其他工作，不得移开或越过遮栏。
5.2.2雷雨天气巡视室外高压设备时，应穿绝缘靴，禁止使用伞具，并不得靠近避雷器和避雷针。火灾、地震、台风、冰雪、洪水、泥石流、沙尘暴等灾害发生时，如需对电气设备巡视时，应
9
制订必要的安全措施，得到电气设备运行单位分管领导批准，并至少两人一组，巡视人员应与派出部门之间保持通信联络。
5.2.3高压设备发生接地故障时，室内人员进入接地点4m以内，室外人员进入接地点8m以内，均应穿绝缘靴。接触设备的外壳和构架时，必须戴绝缘手套。5.2.4巡视配电装置，进入配电室，必须随手将门关闭；离开时，必须将门锁好。配电室等门口应装设高度不低于400mm的防鼠板。
5.2.5配电室的钥匙至少应有三把，由运行值班人员负责保管，按值移交。一把专供紧急时使用，一把专供运行值班人员使用，其他可以借给经批准的单独巡视高压设备的人员和工作负责人使用，但应登记、签名，巡视或当日工作结束后交还。各隔离开关（刀闸）的钥匙均不得相互通用。
5.2.6配电室采用电子门锁时，门禁卡持有者必须经本单位主管生产领导（总工程师）审核批准、登记备案。
5.3电气操作
5.3.1电气操作必须根据设备管辖权限，分别由电网调度员或运行值班负责人发布命令，受令人接令后，应复诵无误后执行。发布命令应准确、清晰，使用规范的操作术语和设备双重名称（即设备名称和编号或编码）。发令人使用电话发布命令前，应先和受令人互报单位和姓名，并使用普通话。电网调度员发布命令的全过程（包括复诵命令）和向电网调度员汇报命令执行情况，都要录音并做好记录。
操作人员（包括监护人）应了解操作目的和操作顺序，对指令有疑问时应向发令人询问清楚无误后执行。
5.3.2电气操作有就地操作、遥控操作和程序操作三种方式。遥控操作、程序操作的设备应满足有关技术条件。
正式操作前应进行模拟预演，确保操作步骤正确。
5.3.3电气操作的分类：
10
5.3.3.1监护操作：是指由两人共同完成的操作项目。其中一人对设备较为熟悉者做监护，另一人实施操作。
特别重要和复杂的电气操作，由熟练的运行值班人员操作，运行值班负责人监护。
5.3.3.2单人操作：是指由一人完成的操作。
a）单人值班的升压站（变电站）操作时，运行人员根据发令人用电话传达的操作指令填写操作票，复诵无误后进
行操作。
b）实行单人操作的设备、项目及运行人员需经设备运行管理单位批准，人员应通过专项考核。
5.3.4操作票填用基本要求：
5.3.4.1电气操作必须填用操作票（格式见附录D）。操作票应由操作人根据操作任务、设备系统的运行方式和运行状态填写，使用规范的操作术语、设备双重名称、状态转换等。
5.3.4.2操作票手书内容应用黑色或蓝色的钢笔或签字笔逐项填写。用计算机开出的操作票应与手写格式一致；操作票票面应清楚整洁，不得任意涂改，并在最后一项操作项目下面的第一空格栏内加盖“以下空白”章，表示以下无操作项目，盖章后不允许增添操作项目。
5.3.4.3操作人和监护人应根据模拟图或接线图和实际运行方式核对所填写的操作项目进行模拟操作，并分别签名，然后经运行值班负责人审核签名。
5.3.4.4每份操作票只能填写一个操作任务。一个操作任务是指根据同一个操作命令，且为了相同的操作目的而进行的一系列相互关联并依次进行的电气操作过程，其范围可以涉及几个电气连接部分和几个地点。一个设备的停止和投运必须分别填写操作票，每一条操作项目只能填写一个操作步骤。
5.3.4.5下列项目应填入操作票内（但不仅限于）：
11
a）应拉合的断路器（开关）、隔离开关（刀闸）、接地刀闸（装置）。
b）检查拉合断路器（开关）、隔离开关（刀闸）、接地刀闸（装置）的位置，手车开关拉出后观察隔离挡板在封
闭位置；设备检修后合闸送电前检查接地线已拆除，接
地刀闸（装置）已拉开。
c）验电，装拆接地线。
d）安装（送上）或拆除（断开）控制回路或电压互感器回路的熔断器或小开关。
e）在进行停送电操作时，在拉合隔离开关（刀闸）时，手车开关拉出、推入前，检查断路器（开关）确在分闸位
置。
f）为了同一操作目的，且根据调度或值长命令，中间必须进行间断操作时，应在操作项目中专项注明“待令”。
g）切换保护回路和安全自动装置。
h）检验是否确无电压。
i）进行倒负荷或解、并列操作前后，检查相关电源运行及负荷分配情况。
j）应调整的设备状态和参数。
5.3.4.6单人值班的开关站允许一人执行的电气操作项目，应根据发令人的操作指令填写操作票，经复诵无误并录音，由发令人确认后填上发令人的姓名，许可后方可执行操作。操作票应记录操作开始时间及终结时间。
5.3.4.7操作票宜应用计算机管理，并制定相应的管理制度。5.3.5电气操作的基本条件：
5.3.5.1有与现场一次设备和实际运行方式相符的一次系统模拟图或接线图。
5.3.5.2被操作设备应具有明显的标志，包括名称、编号、分合12
指示、旋转方向指示、切换位置指示及设备相色等。
5.3.5.3高压电气设备应具有防止误操作的“五防”闭锁功能，必要时加挂机械锁。防误闭锁装置不得随意退出运行，停用防误闭锁装置应经主管生产的领导（总工程师）批准。
5.3.5.4断路器（开关）遮断容量应满足电网要求。
5.3.6电气操作的基本要求：
5.3.
6.1停电拉闸操作必须按照断路器（开关）—负荷侧隔离开关（刀闸）—电源侧隔离开关（刀闸）的顺序依次进行，具体操作顺序应符合4.5.9、4.5.10条的要求，送电合闸操作应按与上述相反的顺序进行。
严禁带负荷拉合隔离开关（刀闸）。
5.3.
6.2正式操作前应进行核对性模拟预演，确保操作步骤正确。操作时应先核对设备名称、编号和位置，操作中应认真执行监护复诵制度。发布操作命令和复诵操作命令都应认真严肃，声音洪亮清晰。
操作过程中必须按操作票填写的顺序逐项操作，严禁跳项、倒项、添项、漏项和穿插口头命令。每操作完一项，应检查无误后做一个“√”记号，全部操作完毕后进行复查。
5.3.
6.3执行一个操作任务，中途严禁换人，在执行过程中严禁做与操作无关的事。监护操作时，监护人不得放弃监护参与操作，操作人不得有任何未经监护人同意的操作行为。
5.3.
6.4操作中若发生事故或威胁安全运行时，应立即停止操作并向发令人报告。如发现操作票或设备有问题、听到电话铃声或其他异常响声时，也应立即停止操作并汇报，并接听电话和查明原因。待发令人再行许可后，方可继续操作。不准擅自更改操作票，不准随意解除防误闭锁装置。防误闭锁装置的解锁工具（钥匙）应妥善保管，按规定使用。机械锁要一把钥匙开一把锁，钥匙要编号并妥善保管。任何人员严禁擅自使用解锁工具（钥匙）。
13
紧急情况需短时间解除防误闭锁装置进行操作的，必须经当值运行值班负责人批准，并应按程序尽快投入。
5.3.
6.5特殊情况需要跨值换人操作时，交班监护人员应向接班监护人员详细交代操作情况，接班的操作人、监护人、值班负责人审核确认操作票及所进行的操作无误后，重新履行签字手续，方可进行操作。
5.3.
6.6用绝缘棒拉合隔离开关（刀闸）、高压熔断器，或经传动机构拉合隔离开关（刀闸）和断路器（开关），均应戴绝缘手套。雨天操作室外高压设备时，绝缘棒应有防雨罩，还应穿绝缘靴，戴绝缘手套。接地网电阻不符合要求的，晴天也应穿绝缘靴，并注意与接地点保持安全距离。雷电天气时，不宜进行电气操作，不应进行就地电气操作。
5.3.
6.7装卸高压熔断器，应戴护目眼镜（防护面罩）和绝缘手套，必要时使用绝缘夹钳，并站在绝缘物或绝缘台上。
5.3.
6.8电气设备停电后（包括事故停电），在未拉开有关隔离开关（刀闸）和做好安全措施前，不得触及设备或进入遮栏。
5.3.
6.9电气设备操作后的位置检查应以设备实际位置为准，确实无法看到实际位置时，可通过设备机械位置指示、电气指示、仪表及遥测、遥信等信号来判断。判断时应有两个及以上指示，且均已同时发生对应变化，才能确认该设备已操作到位。
5.3.
6.10发生人身触电时，应立即断开有关设备的电源，事后必须立即报告上级。
5.3.7下列各项工作可以不用操作票：
5.3.7.1事故紧急处理。
5.3.7.2程序操作。
5.3.7.3拉合断路器（开关）的单一操作。
5.3.7.4拉开或拆除全厂（站）仅有的一组接地刀闸或接地线。
5.3.7.5变压器、消弧线圈分接头的电动调整。
14
发电厂及变电站电气部分 ( 第1次 )
第1次作业 一、单项选择题（本大题共100分，共 40 小题，每小题 2.5 分） 1. 属于可再生能源的是（）。 A. 太阳能； B. 电能； C. 煤； D. 石油； 2. 对一次设备起控制、保护、测量、监察等作用的设备称为（）。 A. 监控设备； B. 二次设备； C. 辅助设备； D. 主设备； 3. 三相导体短路的最大电动力不受（）影响。 A. 跨距； B. 长期允许电流； C. 相间距离； D. 三相短路时的冲击电流； 4. 联络变压器的台数（）。 A. 一般设为3台； B. 一般设为5台； C. 一般设为4台； D. 一般设为1台，最多不超过2台； 5. 可限制短路电流的电器（）。 A. 断路器； B. 隔离开关； C. 负荷开关； D. 电抗器； 6. 变电所母线上限制入侵雷电波造成过电压的基本保护措施之一是（）。 A. 装设单支避雷针； B. 装设多支避雷针； C. 装设接地装置； D. 装设避雷器； 7. 磁力启动器不具有（）功能。 A. 过负荷保护； B. 短路保护； C. 低电压保护； D. 欠压保护； 8. 电气主接线是指（）。 A. 发电厂或变电所一、二次设备间的连接关系； B. 发电厂或变电所重要设备的连接关系； C. 发电厂或变电所的一次设备按照设计要求连接而成的电路； D. 发电厂或变电所的一次设备按照运行方式要求连接而成的电路； 9. 旁路断路器的作用是（）。 A. 当出线断路器检修时，可代替该出线断路器工作； B. 可以代替母联断路器工作； C. 保证母线检修时，线路不停电； D. 可以代替分段断路器工作； 10. 内桥接线适合于（）。 A. 线路较短，变压器需要经常切换的场合； B. 线路较长，变压器不需要经常切换的场合； C. 线路较多，只有两台变压器的场合； D. 只有二条出线，变压器台数较多的场合； 11. 导体长期发热的稳定温升与（）有关。 A. 起始温升； B. 起始温升和载流量； C. 载流量； D. 以上均错误； 12. 以下不属于一次设备的是（）。 A. 发电机； B. 断路器； C. 直流发电机组； D. 电压互感器； 13. 在110kV及以上的配电装置中，下述哪种条件下可采用多角形接线？ （）
《电力安全工作规程 发电厂和变电站电气部分 》
电力安全工作规程（发电厂和变电站电气部分） 考试题库（GB 26860-2011） 一、填空题 1、运用中的电气设备是指：（全部带有电压）或（一部分带有电压）及（一经操作即带 有电压）的电气设备。 2、低压是指用于配电的交流系统中（1000V及其以下）的电压等级，高压通常指超过 低电压的电压等级；特定情况下，指电力系统中输电的电压等级。 3、交流系统中一个电气连接部分，是指可用(隔离开关)同其他电气装置分开的部分。 4、变更工作班成员或工作负责人时，应履行(变更)手续。 5、直接验电应使用相应电压等级验电器在设备的（接地处）逐相验电。验电前，应先在 有电设备上确证验电器良好。 6、工作中应确保电流和电压互感器的二次绕组应(有且仅有一点)保护接地。 7、高压设备发生接地故障时，室内人员进入接地点（4m）以内，室外人员进入接地点 （8m）以内，均应穿绝缘靴。接触设备的外壳和架构时，还应戴绝缘手套。 8、雷电天气时，不宜进行（电气操作），不应（就地电气操作）。 9、用绝缘棒拉合隔离开关、高压断路器，或经传动机构拉合隔离开关和断路器，均应（戴 绝缘手套）。雨天操作室外高压设备时，应使用（有防雨罩的）绝缘棒，并穿（绝缘靴）、戴（绝缘手套）。 10、装卸高压熔断器，应戴（护目眼镜）和（绝缘手套），必要时使用(绝缘夹钳)，并站在 绝缘垫或绝缘台上。 11、工作票一式两份，一份交(工作负责人)，一份交(工作许可人)。 12、10KV及以下电气设备不停电的安全距离是(0.7)米。
13、35KV电气设备不停电的安全距离是(1)米。 14、110KV电气设备不停电的安全距离是(1.5)米。 15、人员工作中与10KV及以下设备带电部分的安全距离是（0.35）米。 16、人员工作中与35KV设备带电部分的安全距离是（0.6）米。 17、人员工作中与110KV设备带电部分的安全距离是（1.5）米。 18、在带电设备周围进行测量工作，不应使用（钢卷尺）、（皮卷尺）和线尺（夹有金属 丝者）。 19、需要高压设备（全部停电）、（部分停电）或（做安全措施）的工作，填用电气第一种 工作票，在大于设备不停电时的安全距离的相关场所和（带电设备外壳）上的工作及（不可能触及带电设备导电部分）的工作，填用电气第二种工作票。 20、测量设备绝缘电阻，应将被测量设备各侧（断开），验明（无压），确认设备（无人工 作），方可进行。在测量中不应让他人接近被测量设备。测量前后，应将被测设备（对地放电）。 21、在带电的电磁式电流互感器二次回路上工作时，应防止二次侧（开路）。 22、在带电的电磁式或电容式电压互感器二次回路上工作时，应防止二次侧（短路）或（接 地）。 23、进入SF6电气设备低位区或电缆沟工作，应先检测含氧量(不低于18%)和气体含量(不 超过1000u L/L)。 24、检修发电机时，在发电机出口母线处（验明无电压）后装设（接地线）。 25、装设接地线时，应先装（接地端），后装（导体端），接地线应接触良好，连接可靠。 拆接地线的顺序与此相反。装、拆接地线导体端应使用（绝缘棒），人体不应碰触接地线。 26、成套的接地线应有透明护套的多股软铜线和专用线夹组成，接地线截面不应小于
发电厂变电所电气设备课件
发电厂变电所电气设备课件 一. 电气设备的分类 一次设备 直接生产、输送、分配和使用电能的设备，包括： （1）生产和转换电能的设备，如发电机和变压器等； （2）接通或断开电路的开关设备，如断路器、隔离开关、熔断器、接触器等； （3）将有关电气设备连接成电路的载流导体，如母线电缆等； （4）变换电气量的设备，电压互感器和电流互感器； 二次设备 在电力系统中为了能对电气一次设备和系统的运行状况进行测量、控制、保护和监察而需要一些专门的设备，包括： （1）测量表计。如电压表、电流表、功率表、电能表、频率表等，用于测量一次电路中的电气参数。 （2）继电保护及自动装置。如各种继电器和自动装置等，用于监视一次系统的运行状况，迅速反应不正常情况并进行调节或作用于断路器跳闸，切除故障。 （3）直流设备。如直流发电机、蓄电池组、硅整流装置等，为保护、控制和事故照明等提供直流电源。
一、变压器 （一）变压器的工作原理 变压器是通过电磁感应原理，通过电磁耦合实现电能传递的一种静止电气设备，主要由铁芯及绕在铁芯上的绕组组成。
变压器中电力系统中的作用是变换电压，以利于功率的传输。电压经升压变压器升压后，可以减少线路损耗，提高送电的经济性，达到远距离送电的目的。而降压变压器则能把高电压变为用户所需要的各级使用电压，满足用户需要。 变压器各组成部分的作用 1、铁芯： 变压器的铁芯是磁力线的通路，起集中强磁的作用，同时用以支持绕组。 2、绕组： 变压器的绕组是电流的通路，靠绕组通入电流的通路，并借电磁感应作用产生感应电动势。 3、油箱： 油浸式变压器主体放在油箱中，箱内充满变压器油。 4、温度器： 装在油箱盖上的测温箱内，用来测量油箱内的上层油温。 5、冷却装置： 将变压器在运行中产生热量散发出去的设备。
变电站电气安装施工组织设计
110kV变电站施工组织设计 1、工程概况和特性 1.1工程范围及内容： 1. 1.1郑州设计院设计图纸范围内某110kV变电站高低压电气设备安装。 室外高压设备安装：导线安装；避雷针安装；主变压器安装3台；龙门架安装6架及变压器中心点接地隔离开关；中性点避雷器安装。 室内高压设备安装：母线、支柱绝缘子及套管安装；高压成套开关柜安装；电容器电抗器安装；消弧柜、控制柜安装；一次电缆敷设。 低压电气设备安装：母线、支柱绝缘子及套管安装；低压成套配电屏安装。 控制室设备安装：整流装置安装；蓄电池组安装；二次回路结线；二次电缆敷设；控制、保护、信号屏台安装。
接地装置安装：接地装置安装； 站内防火部分：消防设施系统安装； 以上安装设备应做的所有试验。 1.1.2 110kV 变电站与高低压供电线路的安装对接。 2.1特性：主变压器SFSZ10-2000/110，容量比：100%/100%/100% YN,YO,d11；kV . 3.6%5.2 3335%25.111088?±?± ； 2、施工现场组织机构 为了确保工程质量、高效、有序的工作，本工程实行项目机构负责制。成立110kV 某变电站新建工程项目管理部。项目经理部的人员由公司各职能部门选派的工作骨干组成，在项目部中承担相应的工作。对于不能胜任工作或玩忽职守的人员，监理工程师有权提出撤换要求，项目部应根据监理工程师的要求从速完成人员撤换。项目经理部设项目经理、项目总工各一人，下设电气试验室、变电安装班、配电安装班，全面负责工程施工。 2.1 组织机构关系图 见附图一。 2.2 工程主要负责人简介 见附项目经理表。 3、施工方案 3.1 施工准备阶段 3.1.1 技术准备 1）组织相关的专业技术人员进行施工图会审；
GB26860-2011-电力安全工作规程-发电厂和变电站电气部分
电力安全工作规程发电厂和变电站电气部分 GB 26860-2011 1 范围 本标准规定了电力生产单位和在电力工作场所工作人员的基本电气安全要求。 本标准适用于具有66kV及以上电压等级设施的发电企业所有运用中的电气设备及其相关场所；具有35kV及以上电压等级设施的输电、变电和配电企业所有运用中的电气设备及其相关场所；具有220kV及以上电压等级设施的用电单位运用中的电气设备及其相关场所。其他电力企业和用电单位也可参考使用。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本（包括所有的修改单）适用于本文件。 GB/T 2900.20-1994 电工术语高压开关设备（IEC 60050(IEV):1994,NEQ） GB/T 2900.50-2008 电工术语发电、输电及配电通用术语（IEC 60050-601-1985,MOD） 3 术语和定义 GB/T 2900.2O—1994、GB/T 2900.50—2008界定的以及下列术语和定义适用于本文件。 3.1 发电厂[站] electrical generating station 由建筑物、能量转换设备和全部必要的辅助设备组成的生产电能的工厂。 [GB/T 2900.50-2008,定义2.3中的601-03-01] 3.2 变电站（电力系统的） substation（of a power system） 电力系统的一部分,它集中在一个指定的地方,主要包括输电或配电线路的终端、开关及控制设备、建筑物和变压器。通常包括电力系统安全和控制所需的设施（例如保护装置）。 注:根据含有变电站的系统的性质,可在变电站这个词前加上一个前缀来界定。例如:（一个输电系统的）输电变电站、配电变电站、500kV变电站、10kV变电站。 [GB/T 2900.50—2008,定义2.3中的601-03-02] 3.3 电力线路 electric line 在系统两点间用于输配电的导线、绝缘材料和附件组成的设施。 [GB/T 2900.50―2008,定义2.3中的601-03-03] 3.4 断路器 circuit-breaker 能关合、承载、开断运行回路正常电流,也能在规定时间内关合、承载及开断规定的过载电流（包括短路电流）的开关设各,也称开关。 注:改写GB/T 2900.20—1994,定义3.13。 3.5 隔离开关 disconnector 在分位置时,触头间有符合规定要求的绝缘距离和明显的断开标志；在合位置时,能承载正常回路条件下的电流及在规定时间内异常条件（例如短路）下的电流的开关设各。 [GB/T 2900.20―1994,定义3.24] 3.6 低[电]压 low voltage；LV 用于配电的交流系统中1000V及其以下的电压等级。 [GB/T 2900.50—2008,定义2.1中的601-01-26] 3.7 高[电]压 high voltage；HV (1) 通常指超过低压的电压等级。 (2) 特定情况下,指电力系统中输电的电压等级。 [GB/T 2900.50—2008,定义2.1中的601-01-27] 3.8 运用中的电气设备 operating electrical equipment
变电站电气设备安装注意要点及预防措施
变电站电气设备安装注意要点及预防措施 变电站的电气设备主要包括三个部分，即变压器、发电机以及高低配电装置，在对其进行安装时，并非一次性全部安装，其安装过程具有分散性以及阶段性，在实际安装过程中安装人员应当注意对电气设备进行有计划、有安排安装，注意结合外部条件以及内部条件，从而能够保证合理配置与使用电气设备资源，进而与电气设备整体规划设计满足。在进行实际施工时，应当提前对安装设备质量进行检查，具体来说可以从以下几个方面作为入手点： 第一，在对高压安装设备进行配置时，在安装过程中应当注意是否损坏盘柜运输设备或者是否有零部件缺失情况，若无安全施工环境，或者无法进行设备保护，在此种情况下不能够使施工继续进行。在该种情况出现之后，对高压开关柜进行运输与装卸时可以与起重工或者电气工协调，从而相互进行配合。在吊装设备之后，可以利用尼龙带进行辅助安装，在移动过程中可选择专门小车来进行运输。 第二，当电气设备到货之后，应当开箱进行检查，观察其内部是否发生丢失或者缺少，通常情况下开箱设备中具备使用说明书以及厂家配套产品合格证，此外还包括图纸以及专业工具等一
些配套设备，并且对设备是否运行正常进行检测，并且要将检验报告提交。在检查过程中若发现设备不齐全，安装人员应当对设备的缺失件数以及规格进行及时检查，从而避免由于设备缺陷而导致施工停止，实施过程中，负责人应当严格记录设备质量以及缺陷，以便于进行后续处理。 第三，在安装完高压开关柜之后，应当将地板胶铺设在配电室之内，对于高压开关柜盘面可利用彩条布封闭，并且应当保证配电室内部清洁，对于配电室内部门窗应当时刻将防潮以及防尘工作做好。电气配电柜在送电之后，在进入配电室之前，施工人员应当办理工作登记证。对于操作过程中具体人员应当安全隔离做好，对于断路器以及电源开关等有关设备应当将绝缘措施做好，应当妥善检查重点安全电气设备，从而与施工条件相满足。在实际施工过程中，对于无质量控制工作点，在经过严格审查核对之后，在质量计划表上检验人员应当签字进行确认，并且在事后消除操作人员登记证，将该工作人员隔离解除，并且将送点恢复。在完整安装电缆之后，施工人员还应当对盘柜防火工作加强注意，防止在电缆及盘柜之间空隙中渗入潮气，从而导致设备受潮以及零件受潮。 第四，在对变压器设备进行安装时，应当注意变压器设备是否在大气中暴露，在过滤变压器之后，应当通过油样测验以及试
发电厂变电所电气设备
发电厂变电站电气设备复习题 一、单项选择题 1．交流电路中，电弧熄灭条件应是（D） A．弧隙恢复电压U hf大于弧隙击穿电压U j B．弧隙恢复电压U hf等于弧隙击穿电压U j C．弧隙恢复电压U hf不等于弧隙击穿电压U j D．弧隙恢复电压U hf小于弧隙击穿电压U j 2．内桥接线适合于（B）A．线路较短，变压器需要经常切换的场合 B．线路较长，变压器不需要经常切换的场合 C．线路较多，只有两台变压器的场合 D．只有二条出线，变压器台数较多的场合 3．高压断路器型号为LW6-220H/3150-40，则其额定电流为（B） A．220A B．3150A C．40A D．40kA 4．熔断器能够可靠切断的最大短路电流是（A） A．熔体的极限断路电流B．熔管的极限断路电流 C．熔断器的极限断路电流D．熔断器的额定开断电流 5．110kV中性点直接接地系统中，其屋外配电装置带电部分至接地部分之间的安全净距(A1)是（C） A．1.10m B．1.05m C．0.9m D．1.00m 6．隔离开关的用途之一是（D）A．切断负荷电流B．切断短路电流 C．拉合大电流回路D．拉合小电流回路 7．为保证供电质量，一般要求正常工作时限流电抗器的电压损失百分值小于（A）A．5%B．6%C．7%D．8% 8．电压互感器的一次绕组并联于被测回路的电路之中,其二次额定电压通常为（A） A.100或100/3 C.100或100/2 B.100或3?100 D.100或2?100 9．电气设备的动稳定电流应不小于通过该电气设备的最大(C)。 A.负荷电流 B.三相冲击短路电流 C.三相短路电流 D.持续工作电流 10．GN10-20/8000隔离开关的额定电压为（B） A．10kA B．20kA C．8kA D．80kA 11．厂用电率是衡量发电厂经济性的主要指标之一，它等于发电厂在一定时间内的厂用电量与（）
发电厂变电所电气设备
发电厂变电站电气设备复习题一、单项选择题 （ D ）1．交流电路中，电弧熄灭条件应是．弧隙恢复电压U大于弧隙击穿电压UA jhf．弧隙恢 复电压U等于弧隙击穿电压UB jhf．弧隙恢复电压U不等于弧隙击穿电压UC jhf．弧隙恢复电 压U小于弧隙击穿电压U D jhf）（ B ．内桥接线适合于2 ．线路较短，变压器需要经常切换的场合A B．线路较长，变压器不需要经常切换的场合 C．线 路较多，只有两台变压器的场合 D．只有二条出线，变压器台数较多的场合 B ）高压断路器 型号为LW-220H/3150-40，则其额定电流为（3．63150A ． BA．220A 40kA ． DC．40A ）（ A 4．熔断器能够可靠切断的最大短路电流是．熔管的极限断路电流A．熔 体的极限断路电流 B DC．熔断器的极限断路电流．熔断器的额定开断电 流) 5．110kV中性点直接接地系统中，其屋外配电装置带电部分至接地部分之间的安全净距(A1 是（ C ）1.00 m 1.05m C．0.9m D．A．1.10m B．）（ D 6．隔离开关的用途之一是 ．切断短路电流 B A．切断负荷电流 D．拉合小电流回路．拉合大电流回路 C A ）7．为保证供电质量，一般要求正常工作时限流电抗器的电压损失百分值小于（．7% D．8% A．5% B．6% C ,其二次额定电压通常为（ A ）8．电压互感器 的一次绕组并联于被测回路的电路之中31003? B.100A.100或100/或 2?1002 D.100 C.100或或100/ 9．电气设备的动稳定电流应不小于通过该电气设备的最大 ( C )。 A.负荷电流 B. 三相冲击短路电流 C.三相短路电流 D.持续工作电流 10．GN10-20/8000隔离开关的额定电压为（ B ） A．10kA B．20kA C．8kA D．80kA 11．厂用电率是衡量发电厂经济性的主要指标之一，它等于发电厂在一定时间内的厂用电量与（） 其总装机容量之比 B.其总发电量之比A. C.其供电量之比 D.系统总发电量之比 12．在220kV及以下的配电装置中应尽可能选用（ C ） A. 油浸绝缘电磁式电压互感器 B.电磁式电压互感器 C. 电容式电压互感器 D.树脂浇注绝缘电磁式电压互感器 13．多油断路器中的绝缘油（ B ） A．主要作灭弧介质，但不起绝缘作用 ．不仅作灭弧介质，而且起绝缘作用B C．不作灭弧介质，也不起绝缘作用．不作灭弧介质， 但起绝缘作用D ） C 14、对一次设备起控制、保护、测量、监察等作用的设备称为（．辅 助设备．监控设备 BA ．主设备 DC．二次设备）②220V ③l10V ④ 48V（ B 15、常用操作电源的额定电压是①380V ．①②④ BA．①②③ D．②③④C．①③④16、我国凝汽式火电厂的 厂用电率是（ A ） A.（5-8）% B.（8-10）%
某变电所电气安装施工方案
电气工程安装施工方案 施工单位： 方案编制： 方案审核： 方案批准： 年月日
编制说明: 1.1 适用范围：本方案仅适用于电气安装施工，主要包括高低压盘柜、直流装置、电容补偿装置、模拟屏、保护屏、变频柜、电缆线路、接地等电气装置的安装，是作业指导性文件。未尽事宜或施工中有特殊要求，须遵照国家标准规范或设计要求及有关部门的规定执行。 1.2 编制依据 1.2.1设计图纸和相关设备厂家技术资料 1.2.2《电气装置安装工程电力变压器、油浸电抗器，互感器施工及验收规范》GBJ148-90 1.2.3《电气装置安装工程母线装置施工及验收规范》GBJ50149-90 1.2.4《电气装置安装工程电缆线路施工及验收规范》GB50168-92 1.2.5《电气装置安装工程盘、柜及二次回路接线施工及验收规范》GB50171-92 1.2.6《电气装置安装工程高压电器施工及验收规范》GB50147-90 1.2.7《电气装置安装工程电力变流设备施工及验收规范》GB50255-96 1.2.8《电气装置安装工程接地施工及验收规范》GB50169-92 1.2.9《电气装置安装工程电气设备交接试验标准》GBJ50150-91 1.2.10《电气装置安装工程蓄电池施工及验收规范》GB50172-92 1.2.11《建筑电气工程施工质量验收规范》GB50303-2002 1.2.12《施工现场临时用电安全技术规范》JGJ46-2005 1.2.13本公司在多项类似工程中的施工经验。 2 工程概况 2.1 工程主装置变电所是由设计、国内配套的工程项目。 2.1.1 主装置变电所变电所内设10KV/0.4KV高低压开关室、电容器室、变压器室、变频器室、电缆室和控制室等。 2.1.2 大部分负荷为二类负荷，对装置区较重要的负荷配备一台柴油发电机做应急电源，确保人身安全和生产的连续性。 2.2主要工程量（见表1 主要工程量一览表）
变电站电气火灾的预防措施通用版
解决方案编号：YTO-FS-PD915 变电站电气火灾的预防措施通用版 The Problems, Defects, Requirements, Etc. That Have Been Reflected Or Can Be Expected, And A Solution Proposed T o Solve The Overall Problem Can Ensure The Rapid And Effective Implementation. 标准/ 权威/ 规范/ 实用 Authoritative And Practical Standards
变电站电气火灾的预防措施通用版 使用提示：本解决方案文件可用于已经体现出的，或者可以预期的问题、不足、缺陷、需求等等，所提出的一个解决整体问题的方案（建议书、计划表），同时能够确保加以快速有效的执行。文件下载后可定制修改，请根据实际需要进行调整和使用。 变电站是电力系统的枢纽，一垦出现火灾，有可能造成整个电网的瓦解，严重危害了供电可靠性，所以做好变电站的防火措旆，是保障电网安全稳定运行至关重要的一项工作。 电气火灾的特点电气一'旦发生火灾，它的特点是燃烧速度快，有时一瞬间就会把一个系统的设备损坏。电气火灾就其燃烧过程而言都是有其预兆的，经常性的电气防火检查，就是为了及时发现电气方面存在的火险隐患。因此，对也电气设备的安全检查足十分重要的，变电站这样电气设备较多、做好日常的巡视检查是十分必要的。 总的讲电气设备老化，超负荷运行、短路、绝缘失灵，支点脱落，接点不实，丝扣脱节、保护网脱落、电气设备内尘污过多，元件损坏。电气设各运行过程中，发生异常的响声、异常的气味，甚至冒烟打火时，这是最危险的火灾预兆，不要以为异常的响声是噪声过大，也不要小看异常的气味、糊味往往是火灾的最初阶段，接着便是冒烟、着火、如果不采取果断措施就会惹来一场灾难。
发电厂及变电站电气部分试题库(含答案)
《发电厂及变电站电气部分》题库 一、填空题 1．按输出能源分,火电厂分为凝汽式电厂和。 答：热电厂 3.水电厂可分为、引水式水电厂和混合式水电厂。 答：堤坝式水电厂 4.核电厂的系统由核岛和组成。 答：常规岛 5. 自然界中现成存在，可直接取得和利用而又改变其基本形态的能源称为。答：一次能源 6. 由一次能源经加工转换的另一种形态的能源。 答：二次能源 7.火力发电厂的能量转换过程为。 答：燃料的化学能→热能→机械能→电能 8. 水力发电厂的能量转换过程为。 答：水的位能→动能→机械能→电能 9.既可以是电力用户，又可以是发电厂的是电厂。 答：抽水蓄能电厂 10.通常把生产、变换、输送、分配和使用电能是设备称为。 答：一次设备 11.对一次设备和系统的运行状态进行测量、控制、件事和保护的设备称为。 答：二次设备 12. 由一次设备，如：发电机、变压器、断路器等按预期生产流程所连成的电路，称 为。 答：一次电路或电气主接线 13．发电厂或变电所中的___________按照设计要求连接而构成的电路称为电气主接线。答：各种一次设备 14. 根据电气主接线的要求，由开关电器、母线、保护和测量设备以及必要的辅助设备和建 筑物组成的整体即为_________。 答：配电装置。
15.能接通正常工作电流，断开故障电流和工作电流的开关电器是_________。 答：断路器 16.电气主接线中应用最多的开关电器是_________。 答：隔离开关 17. _________起汇集和分配电能的作用。 答：母线 18.在多角形接线中，检修一台断路器时，多角形接线变成___________，可靠性降低。 答：开环运行 19.发电厂和变电所的电气主接线必须满足__________、灵活性和经济性。 答：可靠性 20.我国一般对35kV及以下电压电力系统采用中性点不接地或经消弧线圈接地，称为 _________。 答：小电流接地系统 21.我国一般对110kV及以下电压电力系统采用中性点直接接地，称为_________。 答：大电流接地系统 22．旁路母线的作用是____________。 答：可代替线路断路器工作 23.无母线电气主接线的形式有桥形接线、___________和单元接线。 答：角型接线 24.加装旁路母线的唯一目的是。 答：不停电检修出线断路器 25.限流电抗器分为普通电抗器和两种。 答：分裂电抗器 26.当发电机容量较大时，采用组成扩大单元接线，以限制短路电流。 答：低压分裂绕组变压器 27.断路器和隔离开关配合工作的原则为。 答：接通线路时先接隔离开关，后接断路器；断开线路时先断路器，后断隔离开关 28. 外桥接线适合于。 答：线路较短和变压器需要经常切换的情况 29. 内桥接线适合于。 答：线路较长和变压器不需要经常切换的情况
变电所电气预防性试验安全技术措施示范文本
变电所电气预防性试验安全技术措施示范文本 In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each Link To Achieve Risk Control And Planning 某某管理中心 XX年XX月
变电所电气预防性试验安全技术措施示 范文本 使用指引：此解决方案资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。 一、概况： 根据《煤矿安全规程》第490、491条的规定及《煤 矿电气试验规程》的要求，每年春季需要对矿井主要供电 设备和电缆做预防性试验，以确保供电安全。按照集团公 司电气试验室的统一要求，计划规定于20xx年4月25日 至27日，对35KV变电所供电设备及电缆线路做预防性电 气试验。本次试验工作由集团公司电气试验室负责，机电 科和机运工区积极配合试验。为确保本次工作的安全顺利 进行，特制定本措施。 二、施工组织： 1、试验负责人：集团公司电气试验室
2、配合施工负责人：王树君 安全负责人：付伯杨 3、工区现场人员：陈勇 4、配合试验人员：赵海、汤立、王萍、王元龙 三、试验准备工作 1、所有参加试验人员必须提前到施工试验现场，熟悉本变电所供电运行方式及现场试验环境，并学习本措施签字后方可参加施工。 2、试验前，由工区负责人将高压柜检查一遍，确保各柜断路器分合动作准确无误，指示准确，并将各柜的完好整定值与实际整定值校对一遍，确保整定无误。 3、由集团公司实验室负责试验的安排工作，工区负责开关柜的停送电，电气工作票的签发及执行工作。试验前，将所用的两票全部准备好。
变电站电气设备详细基础知识知识讲解
1、变电所的作用：变电所是连接发电厂、电网和电力用户的中间环节，主要有汇集和分配电力、控制操作、升降电压等功能。 2、变电所的构成：变压器、高压配电装置、低压配电装置和相应建筑物。 3、变电所分类 ⑴按作用分类 ①升压变电所：建在发电厂和发电厂附近，将发电机电压升高后与电力系统连接，通过高压输电线路将电力送至用户。 ②降压变电所：建于电力负荷中心，将高压降低到所需各级电压，供用户使用。 ③枢纽变电所：汇集电力系统多个大电源和联络线路而设立的变电所，其高压侧主要以交换电力系统大功率为主，低压侧供给工矿企业和居民生活用电等。 ⑵按管理形式分类 ①有人值班变电所：所内有常驻值班员，对设备运行情况进行监视、维护、操作、管理等，此类变电所容量较大。 ②无人值班变电所：不设常驻值班员，而是由别处的控制中心通过远动设备或指派专人对变电所设备进行检查、维护，遇有操作随时派人切换运行设备或停、送电。 ⑶按结构型式分类 ①屋外变电所：一次设备布置在屋外。高压变电所用此方式。 ②屋内变电所：电气设备均布置在屋内，市内居民密集地区或污秽严重的地区、电压在110KV以下用此方式。 ⑷按地理条件分类 地上变电所、地下变电所。
4、变电所的规模 按电压等级、变压器总容量和各级电压出线回路数表示。 电压等级以变压器的高压侧额定电压表示，如35、110、220、330、500KV变电所。 变压器总容量通常以全所主变压器的容量总和来表示。 各级电压出线回路数，根据变电所的容量和工业区用户来确定。如一变电所有5条35KV输电线路、4条110KV输电线路、3条10KV用户配电线路，该所共有出线12回。 5、变电所的电气一次设备构成：变压器、断路器、隔离开关、电流互感器、电压互感器、架空母线、消弧线圈、并联电抗器、电力电容器、调相机等设备。 6、变压器 ⑴作用：变换电压，将一种等级的电压变换成同频率的另一种等级的电压。 ⑵变压器的分类 ①按相数分：单相变压器、三相变压器。 ②按用途分：升压变压器、降压变压器和联络变压器。 ③按绕组分：双绕组变压器（每相各有高压和低压绕组）、三绕组变压器（每相有高、中、低三个绕组）以及自耦变压器（高、低压侧每相共用一个绕组，从高压绕组中间抽头） ⑶变压器结构 ①铁芯：用涂有绝缘漆的硅钢片叠压而成，用以构成耦合磁通的磁路，套绕组的部分叫芯柱，芯柱的截面一般为梯形，较大直径的铁芯叠片间留有油道，以利散热，连接芯柱的部分称铁轭。
发电厂变电所电气设备期末复习总1-1复习过程
发电厂变电所电气设备期末复习总结 1.什么是电力系统、电力网、一次设备、二次设备？ 答:由发电厂中的电气部分、各类变电所及输电、配电线路及各种类型的用电设备的统一体，称为电力系统。 答：电力系统中各种电压的变电所及输配电组成的统一体，称电力网。 答：直接产生、输送、分配和使用电能的设备均称为一次设备 答：对一次设备和系统的运行状况进行测量、控制、保护和监察的设备统称为二次设备。 2.电能质量指标主要指哪三个？各自允许的波动范围是多少？ 答：电压、频率、波形。 ①频率：50±0.2Hz(系统容量较小时，偏差可放宽到±0.5) ②电压： ≥35KV （±5%UN ） ≤10KV （±7%UN ） 低压照明及农业用电（- 10%～ +5% ）UN ③波形：正弦波且谐波应不超过标准 3.一次设备的额定电压是如何规定的？ 答：变压器一次绕组是接受电能的，其额定电压的确定根据变压器是升压还是降压而有所不同。 一般升压变压器是与发电机电压母线或发电机直接相连接，所以升压变压器的一次绕组的额定电压应高出其所在电压电力网额定电压的5%。 降压变压器对电力网而言相当于用电设备，（即相当于受电设备电额定电压）。变压器二次绕组是输出电能的，相当于发电机，其额定电压应比线路额定电压提高5%。考虑到带满负载时，变压器本身绕组有5%的电压损失，为了使二次绕组在带额定负荷时实际输出电压仍高于线路额定电压5%，对二次侧电压较高时二次绕组的额定电压应比所以接电力网的额定电压高出10%。只有对于高压侧电压小于35KV 且阻抗电压百分值小于7.5%、漏抗较小的变压器，二次绕组所连接线路较短的变压器，以及三绕组变压器连接同步调相机的绕组等，其二次绕组的额定电压才比线路额定电压高5%。 4.什么是电力系统的中性点？我国电力系统常用的中性点运行方式有哪几种?电压等级在35KV 及其以下的系统中性点多采用何种运行方式? 35KV 以上的系统呢? （1）电力系统中性点是指三相绕组作星形连接的变压器和发电机的中性点。 （2）电力系统中性点的运行方式，可分为中性点非有效接地和中性点有效接地两大类。中性（3）点非有效接地包括中性点不接地、中性点经消弧线圈接地和中性点经高阻抗接地的系统当发生单相接地时，接地电流被限制到较小数值，故又称为小接地电流系统 4：中性点有效接地包括中性点直接接地和中性点经低阻抗接地的系统，因发生单相接地时接地电流很大，故又称为大接地电流系统: 35KV 及以下采用：中性点非有效接地系统。35KV 及以上采用：中性点有效接地系统。 5.在中性点不接地三相系统中，发生单相接地故障时，各种电压和电流是如何变化的?为什么中性点不接地三相系统发生单相接地故障仍能继续短时间运行? 答：1故障相的对地电压为零，2非故障相的对地电压升高到线电压，即升高为相电压的 倍系统三相的线电压仍保持对称且大小不变。因此，对接于线电压的用电设备的工作并无影响，无须立即中断对用户供电4单相接地故障时，流过大地的电容电流，等于正常运行时一相对地电容电流的 倍，其有效值为： 5Ｗ相接地时，W 相对地电容被短接，Ｗ相的对地电容电流为零。 单相接地电容电流的实用计算为： 3Ph CU C CU I I ω33='=3
箱式变电站安装施工方案
安哥拉共和国罗安达市 CACUACO新城(中心)项目 箱式变电站安装 施工方案 中铁四局集团安哥拉项目经理部电气化分部 2012年11月12日 箱式变电站施工方案 一、编制依据 1、住宅区室外/15/0.4kV箱式变电站施工图设计。 2、箱式变电站使用说明书。 3、《大型设备吊装施工工艺标准》SH/T3515-2003。 4、《建筑电气工程施工质量验收规范》GB 50303——2002 5、类似施工经验。 二、工程简介 1、变电所介绍及安装位置 15/0.4KV变电所所在位置仅7、9、11、12区块内，电源引自15KV开闭所。变电所内高压柜采用SM6系列环网柜共144面、变压器采用干式变压器36台、低压柜采用GCK系列共216面。安装位置分布在NCC项目一期工程7、9、11、12区。高压环网柜提供厂家为江苏电科电气设备有限公司，变压器提供厂家为天津市特变电工变压器有限公司，低压柜提供厂家为上海宝临电气集团有限公司。
2、高压环网柜、变压器、低压柜技术参数 高压环网柜单件尺寸：1.58m*2.1m*2.9m 高压环网柜单件重量：1.3吨（含钢架结构包装） 高压环网柜型号及数量：36面SM6-IM，65面SM6-IMC，36面SM6-QM，7面SM6 母线柜变压器单件尺寸：2.82m*1.76m*2.66m 变压器单件重量：4.8吨（含钢架结构包装） 变压器型号及数量：34台1000kV A干式变压器、2台800kV A干式变压器 低压柜单件尺寸：基本上是1m*1.28m*2.45m 低压柜单件重量：0.3~1吨（含钢架结构包装） 低压柜型号及数量：216面GCK系列 3、箱变包装 箱式变电站包装后俯视图 箱式变电站吊装图
电力安全工作规程(发电厂和变电站电气部分)
GB 安规变电 1．依据《电力安全工作规程（发电厂和变电站电气部分）》，对工作人员的要求，具备必要的安全生产知识和技能，从事电气作业的人员应掌握（）等救护法。 A．野外生存B．高处作业C．机械伤害D．触电急救 答案： d 答案要点：对工作人员的要求，具备必要的安全生产知识和技能，从事电气作业的人员应掌握触电急救等救护法。 2．依据《电力安全工作规程（发电厂和变电站电气部分）》，本标准适用于（）及以上电压等级设施的输电、变电和配电企业所有运用中的电气设备及其相关场所。 A．10kV B．35kV C．110kV D．220kV 答案： b 答案要点：本标准适用于具有66 kV及以上电压等级设施的发电企业所有运用中的电气设备及其相关场所；具有35 kV及以上电压等级设施的输电、变电和配电企业所有运用中的电气设备及其相关场所；具有220 kV及以上电压等级设施的用电单位运用中的电气设备及其相关场所。其他电力企业和用电单位也可参考使用。 3．依据《电力安全工作规程（发电厂和变电站电气部分）》，35kV及以下设备可用与带电部分直接接触的（）代替临时遮栏。 A．玻璃隔板B．木板C．绝缘隔板 答案： c 答案要点：35kV及以下设备可用与带电部分直接接触的绝缘隔板代替临时遮栏。 4．依据《电力安全工作规程（发电厂和变电站电气部分）》，停电应断开停电设备各侧断路器、隔离开关的控制电源和合闸能源，闭锁（）的操作机构。 A．断路器B．隔离开关C．熔断器 答案： b 答案要点：停电应断开停电设备各侧断路器、隔离开关的控制电源和合闸能源，闭锁隔离开关的操作机构。 5．依据《电力安全工作规程（发电厂和变电站电气部分）》，操作后应检查各相的实际位置，无法观察实际位置时，可通过（）确认该设备已操作到位。 A．直接方式B．间接方式C．打开设备 答案： b 答案要点：操作后应检查各相的实际位置，无法观察实际位置时，可通过间接方式确认该设备已操作到位。 6．依据《电力安全工作规程（发电厂和变电站电气部分）》，已装设接地线发生摆动，其与带电部分的距离不符合（）要求时，应采取相应措施。 A．短路电流B．接地阻抗C．安全距离 答案： c 答案要点：已装设接地线发生摆动，其与带电部分的距离不符合安全距离要求时，应采取相应措施。 7．依据《电力安全工作规程（发电厂和变电站电气部分）》，工作许可后，工作负责人、工作许可人任何一方不应擅自变更（）。 A．安全措施B．技术措施C．组织措施 答案： a 答案要点：工作许可后，工作负责人、工作许可人任何一方不应擅自变更安全措施。 8．依据《电力安全工作规程（发电厂和变电站电气部分）》，在带电作业过程中如设备（），应视设备仍然带电，工作负责人应及时与线路运行维护单位或调度联系。 A．突然停电B．突然来电 答案： a 答案要点：在带电作业过程中如设备突然停电，应视设备仍然带电，工作负责人应及时与线路运行维护单位或调度联系。线路运行维护单位或值班调度员未与工作负责人取得联系前不应强送电。 9．依据《电力安全工作规程（发电厂和变电站电气部分）》，雷雨天气巡视室外高压设备时，应穿（），不应使用伞具，不应靠近避雷器和避雷针。 A．绝缘靴B．雨鞋C．劳保鞋 答案： a 答案要点：雷雨天气巡视室外高压设备时，应穿绝缘靴，不应使用伞具，不应靠近避雷器和避雷针。 10．依据《电力安全工作规程（发电厂和变电站电气部分）》，等电位工作人员应穿着阻燃内衣，外面穿着全套（），各部分连接良好。 A．带电作业服B．纯棉工作服C．绝缘服D．屏蔽服 答案： d 答案要点：等电位工作人员应穿着阻燃内衣，外面穿着全套屏蔽服，各部分连接良好。 二、多选题 1．依据《电力安全工作规程（发电厂和变电站电气部分）》，电气设备应具有明显的标志，包括（）等。A．命名B．编号C．设备相色D．具体位置 答案：abc 答案要点：电气设备应具有明显的标志，包括命名、编号、设备相色等。 2．依据《电力安全工作规程（发电厂和变电站电气部分）》，在同一变电站内，依次进行的（）的带电作业，应分别填写电气带电作业工作票。 A．同一电流B．同一型号设备C．同一电压等级D．同一类型 答案：cd
变电站电气火灾的预防措施(正式)
编订：__________________ 单位：__________________ 时间：__________________ 变电站电气火灾的预防措 施(正式) Deploy The Objectives, Requirements And Methods To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level. Word格式 / 完整 / 可编辑
文件编号：KG-AO-2929-49 变电站电气火灾的预防措施(正式) 使用备注：本文档可用在日常工作场景，通过对目的、要求、方式、方法、进度等进行具体、周密的部署，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。下载后就可自由编辑。 变电站是电力系统的枢纽，一垦出现火灾，有可能造成整个电网的瓦解，严重危害了供电可靠性，所以做好变电站的防火措旆，是保障电网安全稳定运行至关重要的一项工作。 电气火灾的特点电气一'旦发生火灾，它的特点是燃烧速度快，有时一瞬间就会把一个系统的设备损坏。电气火灾就其燃烧过程而言都是有其预兆的，经常性的电气防火检查，就是为了及时发现电气方面存在的火险隐患。因此，对也电气设备的安全检查足十分重要的，变电站这样电气设备较多、做好日常的巡视检查是十分必要的。 总的讲电气设备老化，超负荷运行、短路、绝缘失灵，支点脱落，接点不实，丝扣脱节、保护网脱落、电气设备内尘污过多，元件损坏。电气设各运行过程
《发电厂变电站电气设备》期末试题(附答案)
《发电厂变电站电气设备》期末试题 一、名词解释（每题4分，共20分） 1．电力系统： 2. 跨步电压： 3. 二次设备： 4. 厂用电： 5. 接地： 二、填空题（每空1分，共20分） 1. 用电设备一般允许电压有的变动范围。 2. 从生产到供给用户使用一般要经过发电、、、配电和用电几个环节。 3. 隔离开关的作用是①；②； ③可与断路器配合完成倒闸操作。 4. TN系统中的TN-C系统采用三相四线制供电，TN-S系统采用供电，TN-C-S采用供电，其中系统具有更高的电气安全性。 5．电力系统中性点的接地方式分为三种、不接地和。6．电气设备的接地，按其作用可分为、和保护接地。 7．电压互感器TV的一次绕组与一次被测电力网相，二次绕组与二次测量仪表和继电器的电压线圈连接。 8．总的来讲，高压断路器在电网中起两方面的作用，即和 。 9．电网中有几级熔断器串联，当某元件发生过负荷时，保护该元件的熔断器应该熔断，即为熔断；如果保护该元件的熔断器不熔断，而上一级熔断器熔断，即为熔断。 10.二次回路是多功能复杂网络，其内容包括高压电气设备和输电线路的控制、 、、测量与监察、继电保护、操作电源等系统。 三、选择题（每题2分，共20分。请将答案填写在下框内。） 1. 下列哪项不是断路器和隔离开关的区别： A. 断路器有灭弧装置，而隔离开关没有 B.隔离开关不能切、合短路电流 C. 保证电路工作安全 D.隔离开关不能带负荷操作 2. 在中性点经消弧线圈接地系统中，通常采用的补偿方式是: A.全补偿 B.欠补偿 C.过补偿 D.以上均不是 3. 电流互感器结构上的特点是 A.匝数多、导线细 B.匝数多、导线粗 C.匝数少、导线细 D.匝数少、导线粗 4. 枢纽变电所的特点是 A.位于变电所的枢纽点
