交通标志牌的详细介绍

交通标志牌是一种传递交通法规和道路安全信息的一种常用工具，这种工具在我们身边基本上到处可见，不管我们走到那里，它都无所不在，它是我们人身安全和财产安全的保卫者。它能形象，简单，具体的表达交通法规的内容，从而管理交通，指示车辆正确、安全的行驶，适用于一般的公路，省道和高速公路。

不同的交通标志牌有着不一样的作用，下面由广州路虎交通给大家详细介绍一下交通标志牌

1. 警告交通标志牌：一般为三角牌，颜色通常为红黑，是一种警告行人和驾驶车辆应该注意哪些问题的交通标志牌。

2. 禁令交通标志牌：一般为圆牌，颜色为红黑，是一种禁止或限制车辆、行人某种行为的交通标志

3. 指示交通标志牌：指示行人和车辆行驶的标志。

4. 旅游标志牌：一般为方形牌，颜色为咖啡色，是一种提供旅游景点方向，距离的标志。

禁令交通标志牌警告交通标志牌

指示交通标志牌

标志牌的制作：

材质：镀锌板，铝板，铝塑板

反光膜的选择：国产普通反光膜，进口3M工程级反光膜，进口3M超强级反光膜，进口3M钻石级反光膜。

铝板的选择：0..8厚镀锌板1.0厚铝板，1.5厚铝板，2.0厚铝板，2.5厚铝板，3.0厚铝板，4.0厚铝塑板

报价需要的参数：

不包安装的报价：牌面的大小尺寸，厚度，反光膜的级别，带不带铝槽，铝槽的尺寸是多大的，立柱的直径大小，厚度，高度，以及底板的规格。

安装的报价：除了上面所说的之外，还需要了解安装的详细地址，通常需要查看现场的情况，还有基础笼的规格等等。

交通标志牌设计说明

交通标志牌设计说明设计说明概述采用的主要技术规范公路工程技术标准》JTG B01-2003 道路交通标志和标线》GB5768-1999 公路工程基本建设项目设计文件编制办法》设计要点 ( 一) 交通标志 1. 设计原理交通标志指应用图形符号和文字符号传递特定信息，对交通进行导向、警规定和指示，用以管理交通安全的设施。 (1) 标志及牌面信息以《道路交通标志和标线》GB5768-1999为基础，参考河南省地方标准《公路设计技术要求》DB41/419-2005。根据实际需要，尽量做到各类标志完善、齐全。 (2) 标志内容应准确、醒目，以便引导司机正确行驶，应避免标志遗漏或内容模糊等现象。 (3) 标志的结构设计应合理，牌面设计应以庄重、美观为原则。 2. 标志牌面设计标志牌面设计以司机在公路上60km/h 速度下行驶能及时辨认标志内容为基本原则。根据《道路交通标志和标线》GB5768-1999的有关规定设置标志牌。标志汉字高度采用30厘米，高宽比为1:1 ，字间距不小于3 厘米，行距不小于1 0厘米，汉字笔划粗为3 厘米，标志

采用中英文对照，英文字高为汉字高度的一半。牌面反光材料的选择，既要考虑各类反光膜的反光特性、使用功能、应用场合和使用年限，又要分清牌面中不同内容部分的主次关系，这样才能使牌面交通信息在夜间有较好的视认效果; 标志牌面采用 3M工程7年级反光膜。 3. 标志结构设计根据标志牌面尺寸大小及设置位置的需要，采用悬臂式安装。标志下缘净空 4.5米;标志板采用2mn后铝合金板制作。 4. 标志技术要求 (1) 交通标志的形状、图案、颜色应严格按照《道路交通标志和标线》GB5768- 1999标准或设计图的规定执行。 (2) 交通标志的边框外缘，应有衬底色。衬底色规定为指路、指示标志为蓝色，警告标志为黄色; 禁令标志为红色。标志板与滑动铝槽、卷边加固件连接，在保证连接强度和标志板面平整，不影响贴反光膜的前提下，可采用铆接或点焊。 5. 标志的设置原则在十字路口和被交道路交叉处设置方向、地点标志，标志上地点名称应是交通流的主要生成源。 6. 施工主要事项 (1)路侧设置的柱式标志，标志板内缘距土路肩边缘距离不小于25cm;悬臂式标志，标志板下缘距路面的净空高度不得小于 4.5m。 (2) 所有标志立柱和横梁都应焊接柱帽和横梁帽，柱帽和横梁帽用钢板冲压成型。 (3) 标志板在运输、吊装过程中应小心，避免对标志板、反光膜产生损坏。 (4) 标志支撑结构(包括: 立柱、横梁、法兰盘)应按照规定进行热镀锌处理。镀锌量为600g/?. (5) 螺栓、螺母、垫圈采用镀锌处理。如采用热镀锌，必须清理螺方或作离心处理。 (6) 铝合金板、与钢材接触的部位，应采用相应的防锈措施。镀锌层在运输、安装过程中造成损坏，应及时采取补救措施。

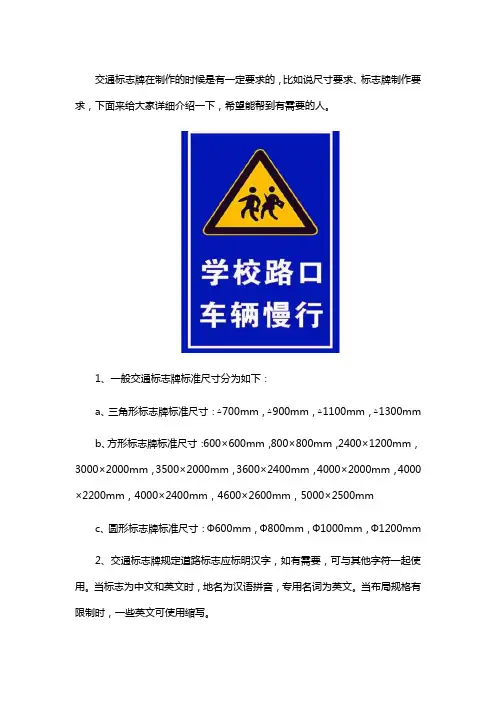

交通标志牌介绍
