斜导柱长度计算
斜度a一般取5--8度左右
斜顶脱模行程S= 扣位的距离+ （2--3mm）安全距离
计算公式：
S=L X tan a
需要别人解答的题目：在斜导柱抽芯中，已知模板H=25，斜导柱大φ12。导柱阶梯大小φ16。抽芯角度为12度，抽芯间隔S=5mm,请计算斜导柱长度。
最合适的解答：模具滑块的工作原理以及斜导柱长度的计算要领（公式）
1）滑块的工作原理：就是哄骗成型机的开模动作，使斜导柱与滑块孕育发生相对运动趋势，使滑块沿开模标的目的和水平标的目的孕育发生两种运动情势，使之离开产品倒勾。
图中A就是产品的倒勾长度，S就是滑块在水平标的目的上运动的间隔，D是斜导柱倾角度。S=A+3~n
2）斜导柱C段的长度，相当重要，它的是非控制着滑块跑动的间隔S。那么如何计算模具滑块斜导柱的长度？有没有公式呢？
斜导柱的长度计算其实就是哄骗“三角函数”来计算。我们可以简化成1个三角形，利便使用“三角函数”式计算。
设定S就是图中的滑块滑动间隔S，角度X就是图中的角度D。（这两个数已按照产品、模具预设的需要设定为固定值，是已知数。）长度L相对于上图中的C。高度H，就是滑块滑动到了指定位置时，模具打开的间隔。
公式：L=S/ Sin（X）H=S/tan（X）（斜导柱实际长度是L+B，B为斜导柱在模板上的固定段，如图示）
3）当然，这样计算出来的数据只是有理想化的状态下，实际上还要考虑到滑块和斜导柱之间的间隙，以及它们上边的圆角，等等因素。不外，此刻AutoCAD等电脑辅助预设软体已是如此先进，纯粹把许多人从繁杂的计算公式中解放出来，只要通过一些简略的号令，或哄骗一些更快捷的外挂，就能画出所需要的斜导柱，也从而可以得出其长度，还可以摹拟它们在开模后的状态。不消人工去计算这些数据。
37-斜导柱
华威模具设计规范

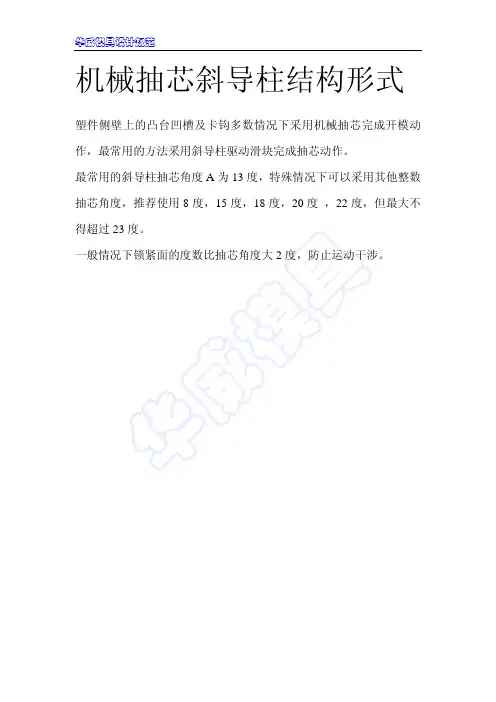

机械抽芯斜导柱结构形式
塑件侧壁上的凸台凹槽及卡钩多数情况下采用机械抽芯完成开模动 作,最常用的方法采用斜导柱驱动滑块完成抽芯动作. 最常用的斜导柱抽芯角度 A 为 13 度,特殊情况下可以采用其他整数 抽芯角度,推荐使用 8 度,15 度,18 度,20 度 ,22 度,但最大不 得超过 23 度. 一般情况下锁紧面的度数比抽芯角度大 2 度,防止运动干涉.
华威模具设计规范
常见结构如下: 1, 斜导柱固定块固定斜导柱.
其中 D,H,L 的尺寸参照斜导柱固定块 l 的尺寸根据滑块抽芯距离(塑件实际需要抽芯的距离+5mm 以上 的余量)与斜导柱的角度进行计算
华威模具设计规范
D 16 20 24 30 36 40
D1 22 26 30 36 42 46
H 25 30 35 40 45 50
H1 7 7 9 11 13 13
H2 6 6 7 8 8.5 9.5
W 37 41 44 53 56 60
W1 18 19 19.5 24 26 28
B 50 55 60 70 80 85
B1 32 37 40 48 56 61
L1 9 9 10 11 12 12
L2 28 32 34 41 44 48
d 7 7 9 11 13 13
d1 11 11 14 16 18 18
R 10 10 10 10 10 10
华威模具设计规范
2,
斜导柱直接固定在形腔固定板上
此结构适用于所有尺寸规格的斜导柱 l 的尺寸根据滑块抽芯距离(塑件实际需要抽芯的距离+5mm 以上的 余量)与斜导柱的角度进行计算
