H C交换机Trunk端口配置
组网需求：
1．SwitchA与SwitchB用trunk互连，相同VLAN的PC之间可以互访，不同VLAN的PC之间禁止互访；
2．PC1与PC2之间在不同VLAN，通过设置上层三层交换机SwitchB的VLAN 接口10的IP地址为，VLAN接口20的IP地址为可以实现VLAN间的互访。组网图：
1．VLAN内互访，VLAN间禁访
2．通过三层交换机实现VLAN间互访
配置步骤：
实现VLAN内互访VLAN间禁访配置过程
SwitchA相关配置：
1．创建（进入）VLAN10，将E0/1加入到VLAN10
[SwitchA]vlan 10
[SwitchA-vlan10]port Ethernet 0/1
2．创建（进入）VLAN20，将E0/2加入到VLAN20
[SwitchA]vlan 20
[SwitchA-vlan20]port Ethernet 0/2
3．将端口G1/1配置为Trunk端口，并允许VLAN10和VLAN20通过[SwitchA]interface GigabitEthernet 1/1
[SwitchA-GigabitEthernet1/1]port link-type trunk
[SwitchA-GigabitEthernet1/1]port trunk permit vlan 10 20
SwitchB相关配置：
1．创建（进入）VLAN10，将E0/10加入到VLAN10
[SwitchB]vlan 10
[SwitchB-vlan10]port Ethernet 0/10
2．创建（进入）VLAN20，将E0/20加入到VLAN20
[SwitchB]vlan 20
[SwitchB-vlan20]port Ethernet 0/20
3．将端口G1/1配置为Trunk端口，并允许VLAN10和VLAN20通过[SwitchB]interface GigabitEthernet 1/1
[SwitchB-GigabitEthernet1/1]port link-type trunk
[SwitchB-GigabitEthernet1/1]port trunk permit vlan 10 20
通过三层交换机实现VLAN间互访的配置
SwitchA相关配置：
1．创建（进入）VLAN10，将E0/1加入到VLAN10
[SwitchA]vlan 10
[SwitchA-vlan10]port Ethernet 0/1
2．创建（进入）VLAN20，将E0/2加入到VLAN20
[SwitchA]vlan 20
[SwitchA-vlan20]port Ethernet 0/2
3．将端口G1/1配置为Trunk端口，并允许VLAN10和VLAN20通过[SwitchA]interface GigabitEthernet 1/1
[SwitchA-GigabitEthernet1/1]port link-type trunk
[SwitchA-GigabitEthernet1/1]port trunk permit vlan 10 20
SwitchB相关配置：
1．创建VLAN10
[SwitchB]vlan 10
2．设置VLAN10的虚接口地址
[SwitchB]interface vlan 10
[SwitchB-int-vlan10]ip address 创建VLAN20
[SwitchB]vlan 20
4．设置VLAN20的虚接口地址
[SwitchB]interface vlan 20
[SwitchB-int-vlan20]ip address 将端口G1/1配置为Trunk端口，并允许VLAN10和VLAN20通过
[SwitchA]interface GigabitEthernet 1/1
[SwitchA-GigabitEthernet1/1]port link-type trunk
[SwitchA-GigabitEthernet1/1]port trunk permit vlan 10 20

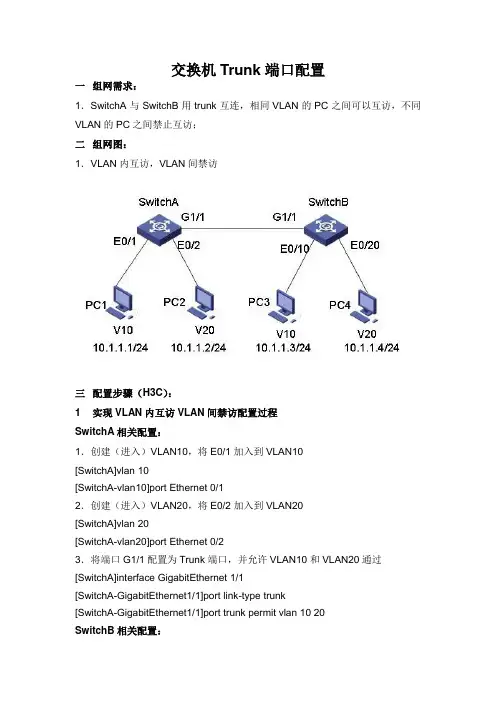

实例3交换机Trunk端口配置
