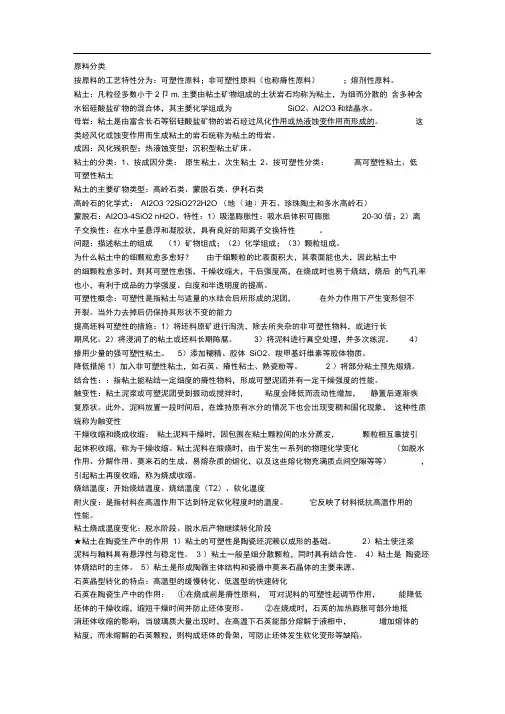

陶瓷工艺学试题重点
1、按照工艺特性的不同，陶瓷原料一般分为哪三类？并举例说明？
答：⑴可塑性原料：粘土
⑵非可塑性原料：石英
⑶熔剂性原料：长石
2、粘土在陶瓷生产中的作用？
答：①粘土的可塑性是陶瓷坯体成型的基础。②粘土使注浆泥料和釉料具有悬浮性和稳定性。③粘土的结合性使坯体具有一定的干燥强度，利于成型加工，烧结。
④粘土是陶瓷坯体烧结的主体，含有较高的氧化铝。⑤粘土是陶瓷坯体中莫来石晶体的主要来源。
3、长石在陶瓷生产中的作用？
答：①长石是坯料中氧化钾和氧化钠的主要来源；起熔剂作用，有利于成瓷和降低烧成温度。②长石熔体能溶解部分高岭土分解产物和石英颗粒，在液相中氧化铝和氧化硅相互作用，促进莫来石生成。③长石熔体填充于各晶体颗粒之间，提高坯体致密度、透明度等，减少空隙。④在釉料中长石是主要熔剂。⑤起瘠性物料作用，在生坯中可以缩短坯体干燥时间，减少坯体的干燥收缩和变形等。
4、如何改善坯料的可塑性以满足成型工艺的要求？
答：提高可塑性的措施：⑴将粘土原矿淘洗，除去所夹杂的非可塑性物料，或进行长期风化。⑵将润湿的粘土或坯料长期陈腐。⑶将泥料进行真空处理，并多次练泥。⑷掺用少量强可塑性粘土。⑸必要时加入适当的胶体物质。
降低坯料可塑性的措施：⑴加入非可塑性原料，如石英等；⑵将部分粘土预先煅烧。
5、粘土的工艺性质有哪些？
答：①可塑性：粘土与适量的水混练以后形成泥团，这种泥团在一定外力作用下产生形变而不开裂，除去外力后仍保持其形状不变。
②结合性：是指粘土能粘结一定细度的瘠性物料，形成可塑泥团并有一定干燥强度的性能。
③离子交换性：粘土颗粒由于其表面层的断键和晶格内部离子的被置换，粘土表面总是带有电荷同时又吸附一些反离子。在水溶液中。这种吸附的离子又可被其他相同电荷的离子所置换。
④触变性：粘土泥浆或可塑泥团受到振动和搅拌时，粘度降低，流动性增加，静置一段时间后，泥浆又重新稠化的性能。
⑤干燥收缩和烧成收缩：粘土泥料干燥时，因包围在粘土颗粒间的水分蒸发，颗粒相互靠拢引起体积收缩，称为干燥收缩。粘土泥料在煅烧时，由于发生一系列的物理化学变化，因而粘土再度收缩，称为烧成收缩。
⑥烧结温度与烧结范围：粘土完全烧结时的温度称为烧结温度。烧结温度到软化温度之间粘土试样处于相对稳定阶段的温度范围称为烧结范围。
⑦耐火度：材料在高温下，虽已发生软化而没有全部熔融，在使用中所能承受的最高温度称为耐火度。
6、石英在加热过程中的晶型转变以及对陶瓷生产的影响？
答：石英晶型转化主要有高温型的缓慢转化（体积效应值大）和低温型的快速转化（体积效应值小）。高温型的缓慢转化是由表面开始向内部进行的，发生结构变化，形成新的稳定晶型，其体积膨胀大，但时间长，同时生成缓冲液，使得体积膨胀进行缓慢，因而对陶瓷制品影响不大。相反，低温型的快速转化是晶体表里瞬间同时发生转化，无结构变化，虽然体积膨胀小，但反应是瞬间的，又无液
相缓冲，因而破坏性大。
7、石英晶型转化在陶瓷生产中有什么指导意义？
答：石英晶型转化有高温型缓慢转化和低温型快速转化。利用这个理论可以通过煅烧石英，把石英加热到1000oc左右，然后进行急冷。石英晶型转化产生很大的应力，体积发生变化，破坏其内部结构，使石英易于粉碎。石英晶型转化发生体积变化，指导生产要注意某些阶段的升温速度，例如石英在573oc发生晶型转变，在这个温度附近就要慢速升温和冷却，这样可以防止产品破裂，提高产品合格率。
8、石英作为瘠性原料在陶瓷生产中的作用？
答：①在可塑法成型中，对泥料的可塑性起调节作用，能降低坯体干燥收缩，缩短干燥时间并防止坯体变形。
②在烧成时，石英的加热膨胀可部分抵消坯体收缩的影响，当玻璃质大量出现时，在高温下石英能部分溶解于液相中，增加熔体粘度，未熔的石英颗粒构成坯体骨架，防止坯体软化变形。
③在瓷器中，石英对坯体的机械强度有着很大的影响，合理的石英颗粒能大大提高瓷器坯体的强度，否则效果相反。同时，石英也能使瓷坯的透光度和白度得到改善。
④在釉料中二氧化硅是生成玻璃质的主要组分，增加釉料中石英含量能提高釉的熔融温度与粘度，并减少釉的热膨胀系数。同时它是赋予釉以机械强度、硬度、耐磨性和耐磨化学侵蚀性的主要因素。
9、废瓷粉的作用是什么？
答:瓷粉作为调节釉料的原料，用带釉或不带釉的瓷片，经过粉碎加入釉料中，以取代部分长石用量，可以提高釉的熔融温度而降低釉的粘度。采用废瓷粉作原料还可以减少釉面针孔，提高白度。
10、坯料配料应遵循的原则？
答：⑴产品的物理化学性质及使用性能要求是主要考虑依据。⑵在拟定配方时可采用一些工厂或研究单位积累的经验和数据。⑶了解各种原料对产品性质的影响是配料的基础。⑷配方应该满足生产工艺要求。⑸采用的原料希望来源丰富，性能稳定，运输方便，价格低廉。
11、釉的作用？
答：①使坯体对液体和气体具有不透过性。②覆盖坯体表面，起覆盖层作用，给人以美感。③防止沾污坯体，即使沾污也很容易用洗涤剂等洗刷干净。④与坯体起作用，使釉与坯体称为整体，正确选择釉料配方，可增加陶瓷制品的机械性能、热性能、电性能等。
12、釉的特点是什么？坯体为什么要施釉？
答：（1）釉的特点：①有与玻璃相似的物化性质，如各向同性，无固定熔点，只有一定熔融范围等②釉的显微结构和均匀程度比玻璃复杂。③釉不单纯是硅酸盐，，成分比玻璃复杂。④氧化铝比玻璃多。⑤釉的熔融范围比玻璃宽。
（2）施釉的目的：①使制品不透水，不透气，提高化学稳定性。②给陶瓷制品以美感。③防沾污，易于洗涤。④使产品具有特定的物化性能。⑤改善陶瓷制品的性能。
13、什么是坯釉适应性？影响坯釉适应性的因素有哪些？各因素对坯釉适应性的具体影响？
答：坯釉适应性是指熔融性良好好的釉熔体，冷却后与坯体结合成完美的整体，
釉面不龟裂和剥脱。
（1）坯釉二者的热膨胀系数差：当坯的热膨胀系数大于釉的热膨胀系数时，釉面会受到压应力，釉面会剥落；当坯的热膨胀系数小于釉的热膨胀系数时，釉面会受到张应力，使釉面产生裂纹；当釉的热膨胀系数略小于坯的热膨胀系数时，使釉中产生不大的压应力，这时坯釉的结合性最合适。
（2）中间层对坯釉适应性的影响：中间层可促使坯釉间的热应力均匀；发育良好的中间层填满坯体表面的缝隙，有助于釉层牢固熔着，可减弱坯釉间产生的机械应力。从而增大制品的机械强度；厚度适当的中间层能起缓冲釉应力的作用，以致坯釉间少许膨胀差异可以得到补偿。
（3）坯釉的弹性、抗张强度对坯釉适应性的影响：坯釉的弹性模量应该相近（4）釉层厚度对坯釉适应性的影响：釉的厚度要适当
14、釉的熔融温度范围：由始熔融温度至完成熔融之间的温度范围。
熔融温度上限：釉的完全熔融温度。熔融温度下限：釉的软化变形点。
釉的成熟温度是在熔融温度范围内选取的。
15、釉中SiO2的作用：①提高熔融温度，使釉具有更高的耐火性质；②提高釉的粘度，降低釉熔融时的流动性；③增加釉对水溶性和化学侵蚀的抵抗能力；④增加釉的机械强度和硬度；⑤降低釉的膨胀系数。
16、Al2O3在釉中的作用：①提高釉的机械强度和硬度；②提高釉的耐化学侵蚀能力；③降低釉的膨胀系数，用以解决熔块釉的釉面龟裂；④增加釉的耐火度，提高它的熔融温度。
17、CaO在釉中的作用：①增加釉的硬度，也就是增加釉的耐磨性；②增加抗水、风、无机酸的抵抗能力；③和碱类金属氧化物比较，能增加釉的抗折强度，降低釉的膨胀系数，从而增加坯釉适应能力。
18、MgO在釉中的作用：①低温时，具有提高耐火度的作用，高温时则作为强助溶剂，并增加釉的流动性；②能降低釉的膨胀系数；③可促进中间层形成，从而减弱釉的发裂倾向；④氧化镁在一定条件下能增大釉的不透明性；⑤增加釉的表面张力。
19、Li2O、Na2O、K2O碱金属是强助溶剂，它们能降低釉的熔融温度、粘度、能增大熔液的折射率从而提高光泽度，降低釉的化学稳定性，机械强度。
Na2O有降低抗折强度和弹性模量的作用。
K2O能降低釉的膨胀系数，提高釉的弹性，对热稳定性比较有利，可以提高釉的化学稳定性。
Li2O密度小，热膨胀系数低，流动性增加，降低熔融温度。
20、在陶瓷生产中对块状的石英，滑石，粘土，氧化锌预烧的目的是什么？答：⑴石英预烧的目的是：利用石英晶型转变时发生瞬间膨胀，而使石英内部结构疏松，利于粉碎。
⑵滑石预烧的目的是：破坏滑石较明显的片状结构。
⑶粘土预烧的目的是：减少收缩，提高纯度。
⑷氧化锌预烧目的是：避免氧化锌在釉料中含量较多时引起缩釉的缺陷。
21、如何选择成型方法？
答：⑴产品形状、大小、厚薄等。一般形状复杂、大件、薄壁产品，可采用注浆成型法，而具有简单回转体形状的器皿则可采用旋压或滚压成型法。
⑵坯料的工艺性能。可塑性较好的坯料适用于可塑成型法，可塑性较差的坯料可使用注浆或干压成型法。
⑶产品的产量和质量要求。产量答的产品可采用可塑成型法，产量小的产品可采用注浆成型法。
⑷成型设备要简单，劳动强度要小，劳动条件要好。
⑸技术指标要高，经济效益要好。
22、简述可塑坯料、注浆坯料、干压坯料的质量控制？
答：（1）可塑坯料的质量控制：①坯料的可塑性良好；②含水量适宜，分布应均匀（19-27%）；③细度（万孔筛余0.2～1%）；④空气含量少；⑤生坯干燥强度高；
⑥收缩率适当。
（2）注浆坯料的质量控制：①泥浆的流动性要好，含水量要少；②泥浆具有适当的浇注速度；③注件的干燥收缩要小；④具有足够的排湿性能；⑤注浆成型坯体具有足够的强度；⑥泥浆中的气泡越少越好；⑦泥浆的空浆性能要好。
（3）干压坯料的质量控制：①团粒；②含水量；③流动性。
23、干压成型对粉料的要求
答：①提高体积密度，降低压缩比。②流动性要好，成型压制时颗粒间的内摩擦要小，粉料能顺利地填满模型的各个角落。③对粉料要进行造粒处理，细粉要要尽可能少，用以减少空气含量，并降低压缩比、提高流动性。④在压力下易于粉碎，这样可形成致密坯体。⑤粉料中水分要均匀。
24、注浆成型对泥浆的要求
答：①流动性好；②稳定性要好；③具有适当的触变性；④含水量要少；⑤滤过性要好；⑥注浆成型坯体具有足够的强度；⑦注浆成型后坯体容易脱模；⑧泥浆中不含气泡。
25、日用陶瓷、墙地砖、卫生洁具的施釉方法有哪些？
答：⑴日用陶瓷的施釉方法有：浸釉、涂刷釉、甩釉、荡釉、浇釉。
⑵墙地砖的施釉方法有：淋釉、喷釉甩釉、干法施釉等。
⑶卫生洁具因器型大而不规整主要采用：喷釉。
26、坯体干燥过程分为哪几个阶段，各有何特征？
答：⑴加速干燥阶段：水分不断蒸发，直至表面温度达到干燥介质的湿球温度。
⑵等速干燥阶段：干燥介质的条件恒定不变，水分由坯体内部迁移到表面的内扩散的速度与表面水分蒸发扩散到周围介质中去的外扩散的速度相等。⑶降速干燥阶段：蒸发速度和热能消耗减小，坯体表面温度渐渐升高，坯体表面与周围干燥介质间的温差渐渐减小，坯体表面上的水蒸气分压降低。⑷平衡阶段：当坯体表面水分达到平衡水分时，表面蒸发与吸附达成动态平衡，表现干燥速度为零。27、干燥原理：干燥过程实际上是坯体水分移动的过程。坯体通过外扩散和内扩散排除水分。
外扩散是坯体表面水分汽化，并通过汽层膜向外界扩散的过程。外扩散的动力是坯体表面的水蒸汽压与周围介质的水蒸汽分压之差。
内扩散是坯体内部水分移至表面的过程，主要借助于扩散渗透力和毛细管的作用力，服从扩散定律。
28、影响内扩散的主要因素：⑴组成坯体物料的性质；⑵坯体温度；⑶坯体表面与内部的湿度差。
29、试分述一次烧成与二次烧成的优缺点。
答：（1）一次烧成优点：可以节约能源，节省时间，减少烧成设备。缺点：制品气孔率较多，产品的质量也比二次烧成差。
（2）二次烧成优点：能提高素烧坯的强度，素烧坯多孔，易于施釉，制品变
形小，釉面质量与装饰效果好。缺点：能耗大，费时，坯釉中间层生长不良。
30、一次烧成——施釉或不施釉的坯体，不经素烧直接烧成制品的方法。
二次烧成——生坯先经素烧，然后釉烧的烧成方法。
烧成——将坯体焙烧成陶瓷制品的工艺过程。
素烧——坯体施釉前进行的焙烧工艺过程。
釉烧——素烧坯施釉后的焙烧工艺过程。
生烧——由于火候不够而产生的一种缺陷。制品往往发黄，吸水率偏高，釉面光泽差而粗糙，敲击时，声音不脆。
过烧——是温度过高引起的一种缺陷。制品变形，釉面起泡或流釉。31、制定烧成制度的依据？
答：⑴坯料组分在加热中的性状变化；⑵坯料的形状、厚度与含水量对烧成制度的影响；；⑶窑炉的结构、容量以及装窑方式等；⑷烧成法
32、提高白度的措施有哪些？
答：坯釉料能适应快速烧成；减少坯体入窑水分、提高坯体入窑温度；控制坯体厚度、形状和大小；选用温差小和保温性能良好的窑炉；选用抗热震性能良好的窑具。
33、从哪几个方面来提高球磨机的球磨效率？
答：⑴球磨转速：一般1吨料球磨机的转速为25~28r?min⑵研磨介质：研磨介质的大小和级配与球磨机的内径大球直径、物料颗粒度有关，三者间的关系：D?24?d?90do⑶水量及电解质：最佳的加水量要根据物料的工艺性能通过实验后而确定，加入电解质减弱颗粒间的分子引力，提高粉碎效率⑷加料粒度：加料粒度为2mm左右⑸加料方式：先投硬质原料，后加软质原料⑹装载量：料：球：水=1：1.2~1.5=1.0~1.2
《陶瓷工艺学》试题
陶瓷工艺学试题库一．名词术语解释 1. 陶瓷制品——以粘土类及其它天然矿物岩石为原料，经加工烧制成的上 釉或不 上釉硅酸盐制品（如日用陶瓷、建筑卫生陶瓷、普通电瓷等）。 2. 胎——经高温烧成后构成陶瓷制品的非釉、非化妆土部分。 3. 釉——融着在陶瓷制品表面的类玻璃薄层。 4. 陶瓷显微结构——在显微镜下观察到的陶瓷组成相的种类、形状、大小、数 量、 分布、取向；各种杂种（包括添加物）与显微缺陷的存在形式、分布；晶界特征。 5. 胎釉适应性——釉层与胎具有相匹配的膨胀系数，不致于使釉出现龟 裂或剥 落的性能。 6. 实验式——表示物质成分中各种组分数量比的化学式。陶瓷物料通常以 各种氧 化物的摩尔数表示。 7. 坯式——表示陶瓷坯料或胎体组成的氧化物按规定顺序排列的实验式。 8. 釉式——表示陶瓷釉料或釉组成的氧化物按规定顺序排列的实验式。 9.--------------------- 粘土矿物颗粒大小在2口m以下，具有层状结构的含水铝硅酸盐晶 体矿物
10. 粘土—一种天然细颗粒矿物集合体，主体为粘土矿物，并含有部分非粘 土矿物和有机物。与水混合具有可塑性。 11. 一次粘土——母岩经风化、蚀变作用后形成的残留在原生地，与母岩未 经分离 的粘土。 12. 二次粘土——一次粘土从原生地经风化、水力搬运到远地沉积下来的粘 土。 13. 高岭石一一一种二层型结构的含水铝硅酸矿物(Al 2Q ? 2SO2- 2"0),因 首次在我国江西景德镇附近的高岭村发现而命名。 14. 瓷石——一种可供制瓷的石质原料,主要矿物为绢云母和石英,或含有少量长石、高岭石和碳酸盐矿物。 15. 釉石——制釉用瓷石, 其矿物组成与瓷石相似, 但具有较低的熔融温度, 熔融物具有较好的透明度。 16. 石英——天然产出的结晶态二氧化硅。 17. 长石——一系列不含水的碱金属或碱土金属铝硅酸盐矿物的总称。 18. a—半水石膏——石膏在水蒸气存在的条件下加压蒸煮而得到的晶体呈 针状、 结晶尺寸较大的半水石膏(a-CaSO? 1/2H2O) 19. B—半水石膏——石膏在常压下炒制而得到的晶体为不规整碎屑、比表面积较大的半水石膏（B—CaSO?1/2出0）。 20. 陶瓷颜料——以色基和熔剂配合制成的有色无机陶瓷装饰材料。 21. 陶瓷工艺——生产陶瓷制品的方法和过程。
陶瓷工艺学考前复习题 2016.06 - 没有答案
一、是非题： 1.陶瓷工艺学是一门研究陶瓷生产的应用科学，内容包括由陶瓷原料、坯料、釉料、成型到烧成及装饰陶瓷制品的整个工艺过程及其有关的基本理论。（√） 2.采用二次烧成的素坯强度高，便于搬运和存放，利于检选，提高了成品率。（√） 3.结晶釉是由于结晶组分在釉中的溶解度已经处于饱和状态，于冷却阶段从液相中析出而形成。（√） 4.中国古陶瓷的发展脉络是：陶器→印纹硬陶→原始瓷→瓷器。（√） 5.瓷石不是单一的矿物岩石，而是多种矿物的集合体。（√） 6.可塑泥料的屈服值与含水量无关（×） 7.坯釉热膨胀系数不匹配会产生很多诸如开裂、冷裂、破片等缺陷。（√）8.母岩风化后残留在原生地的粘土称为二次粘土。（×） 9.长石的助熔作用是由于本身的低温熔融而引起的。（√） 10.为了提高生产效率，可对石膏模具进行加热干燥。（×） 11.长石是陶瓷生产中最常用的熔剂性原料。（√）12.注浆前的扣模、擦模操作要注意模型对口面必须清扫干净注意保护好模型的棱角，防止磨损。（√） 13.翻模时，在实物上涂上肥皂水是为了能够易于脱模。（√） 14.在使用粉料进行压制成型时，造粒工序是为了使颗粒在模具中填充更加均匀。（√） 15.一次烧成能有效避免釉面出现针孔、釉泡等现象的产生。（×） 16.目前陶瓷可大致分为传统陶瓷、结构陶瓷和功能陶瓷三类我们艺术生主 要创作的是传统陶瓷。 （√） 17.釉是指附着在陶瓷坯 体表面的一种玻璃或玻璃 与晶体的连续粘着层。 （√） 18.干燥的目的是排除坯 体内残余的结构水。（×） 19.粘土原料之一的膨润 土主要成分是蒙脱石，且 蒙脱石具有吸水特性。因 吸水后体积膨胀，有时大 到20～30倍，故名膨润 土。（√） 20.可塑泥料的屈服值与 其含水量有关。（√） 21.传统陶瓷是指凡以粘 土为主要原料与其他天然 矿物原料经过配料混料成 型烧成等过程获得的制 （√） 22.生坯上釉的烧成称为 二次烧成。（×） 23.烧成制度就是烧成的 温度升降速度。（×） 24.翻模时，在实物上涂 上肥皂水是为了能够加速 石膏浆的固化。（×） 25.在使用粉料进行压制 成型时，造粒工序是为了 使颗粒能够充分利用模具 的空间。（×） 26.翻模时，在实物上涂 上肥皂当釉的热膨胀系数 大于坯的热膨胀系数时， 釉面会产生开裂现象。 （√） 27.陶器的吸水率一般小 于3%。（×） 28.以石英为主要熔剂的 釉称为长石釉。（×） 29.长石质瓷是以长石作 助熔剂的“长石—石英— 高岭土”三组分系统瓷。 （√） 30.青釉是以含铁化合物 为着色剂，还原焰烧成的 一种高温颜色釉。（√） 31.干燥收缩大，则易引 起坯体变形与开裂。（√） 32.原始瓷表面已经有一 层类似釉的粘着层，故仍 属于陶器的范畴。（×） 33.结晶釉是由于结晶组 分在釉中的溶解度已经处 于饱和状态，于冷却阶段 从液相中析出而形成。 （√） 二、填空题： 34.陶瓷坯体中的水分主 要有自由水、吸附水和结 合水。 35.按照陶瓷坯体结构不 同和坯体致密度的不同， 把所有的陶瓷制品分为两 大类：陶器和瓷器。 根据坯料的性能和含水量 不同，成形方法可以分为 三大类：可塑法成型、注 浆法成型、压制成型。 36.粘土质坯料在烧成过 程中一般可分为坯体水分 蒸发期、氧化分解与晶型 转变期、玻化成瓷期、高 温保温期和冷却期。 37.粘土是由各种富含长 石的硅酸盐矿物岩石经风 化、水解等作用而形成。 那么母岩经风化等作用就 地残留下来的粘土是一次 粘土，迁移到低洼地方而 沉积形成的粘土是二次粘 土。 38.长石质瓷是以长石为 助熔剂的瓷，以高岭土， 石英，长石为主要原料。 39.干燥的目的：排除坯 体的自由水，赋予坯体一 定的干燥强度，使坯体易 于运输，粘接以及施釉等 加工工序； 40.陶瓷原料按原料工艺 特性为分为：具有可塑性 的黏土原料、具有非可塑 性的石英原料、溶剂原料。 41.必须使釉处于压应力 状态才能提高它的机械强 度，可以使釉的膨胀系数 略小于坯体来实现。 42.那么母岩经风化等作 用就地残留下来的粘土被 称为一次粘土，迁移到低 洼地方而沉积形成的粘土 是一次粘土。二者相比较 而言，一次粘土的颗粒粗， 其可塑性差。 43.调节坯料性能的添加 剂主要有解凝剂、结合剂、 润滑剂这三类。 44.坯料与釉料组成的表 示方法有四种：实验式表 示法、化学组成表示法、 示性矿物组成表示法、配 料量表示法。 45.长石主要有四种基本 类型：钠长石、钾长石、 钙长石、钡长石。 46.烧成制度包括：温度 制度、气氛制度和压力制 度。 47.注浆成型的基本注浆 方法有单面注浆和双面注 浆。 48.决定瓷坯干燥速度快 慢的因素有温度、湿度和 空气流动。 49.宋代五大名窑是官， 哥，汝，定，钧窑。 50.结晶釉的析晶过程可 以分成晶核生长阶段和晶 核长大阶段。 三、选择题： 51.陶瓷坯体可按熔剂原 料的不同进行分类，景德 镇地区的制瓷原料一般含 有瓷石，那么其制瓷坯料 属于以下哪种类型？B A、长石质瓷坯料 B、绢云母质瓷坯料 C、骨灰瓷坯料 52.钾长石的化学式是， 属于原料。A A、K2O?Al2O3?6SiO2熔剂性 原料B、3Al2O3?2SiO2可 塑性原料 C、SiO2 非可塑 性原料 53.调节坯料性能的添加 剂主要有解凝剂、结合剂、 润滑剂这三类。水玻璃 （硅酸钠的水溶液）属于 哪类添加剂？A A、解凝剂 B、 结合剂C、润滑剂 54.裂纹釉釉面开裂是在 烧成过程中产生的。C A、升温阶段 B、 保温阶段C、冷却阶段 55.景德镇著名的釉里红 的发色组成是C A、FeO B、TiO2 C、CuO 56.高温塑性变形产生的 根本原因是？C
陶瓷工艺学及答案
1. 陶瓷原料按工艺特性可分为哪四类原料？ 一般按原料的工艺特性分为：可塑性原料、瘠性原料、熔剂性原料和功能性原料四大类。 2. 传统陶瓷的三大类原料是什么？ 答：粘土、石英、长石 3. 指出粘土、粘土矿物、高岭土、高岭石的差异 答：黏土是一类岩石的总称，这有利于区分黏土、黏土矿物、高岭土、高岭石等这些名词的不同 黏土矿物：含水铝硅酸盐，组成黏土的主体，其种类和含量是决定黏土类别、工业性质的主要因素。高岭土主要由高岭石组成的黏土称为高岭土。 4. 说明原生粘土和次生粘土的特点 答：原生粘土：一次粘土，母岩风化后在原地留下来的粘土，产生的可溶性盐被水带走，因此质地较纯，耐火度高，颗粒较粗，可塑性差； 次生粘土：二次粘土、沉积粘土，由河水或风力将风化产生的粘土迁移至低洼地带沉淀所成。颗粒较细，可塑性好，夹杂其它杂质，耐火度差。 5. 粘土按耐火度可分为哪几类，各自特点是什么？P17 6. 粘土的化学组成主要是什么？主要化学成分为SiO2、A12O3和结晶水（H2O）。 分别说明氧化铝、二氧化硅、氧化铁/二氧化钛、碱金属/碱土金
属氧化物、有机质对粘土烧结的影响 （1）SiO2 ：若以游离石英状态存在的SiO2多时，黏土可塑性降低，但是干燥后烧成收缩小。 （2）Al2O3 ：含量多，耐火度增高，难烧结。 （3）Fe2O3＜1％，TiO2 ＜0.5％：瓷制品呈白色，含量过高，颜色变深，还影响电绝缘性。 （4）CaO、MgO、K2O、Na2O：降低烧结温度，缩小烧结范围。（5）H2O、有机质：可提高可塑性，但收缩大。 7. 粘土中根据矿物的性质和数量可以分为哪两类？哪些是有益杂质矿物，哪些是有害杂质？ 根据性质和数量分为两大类：黏土矿物和杂质矿物 有益杂质：石英、长石 有害杂质：碳酸盐、硫酸盐、金红石、铁质矿物 8. 指出碳酸盐、硫酸盐对陶瓷烧结的影响 碳酸盐主要是方解石、菱镁矿；硫酸盐主要是石膏、明矾石等。一般影响不大，但以较粗的颗粒存在时。往往使坯体烧成后吸收空气中的水分而局部爆裂。 9. 粘土矿物主要有哪三类？各自结构上有什么特点？试用材料分析手段说明如何鉴别高岭石、蒙脱石等 粘土矿物。a．高岭石类: b．蒙脱石类: c．伊利石类:杆状以及蠕虫状。二次高岭土中粒子形状不规则，
《陶瓷工艺学》复习题【改】
陶瓷工艺学试题库 一．名词术语解释 1.陶瓷制品——以粘土类及其它天然矿物岩石为原料，经加工烧制成的上釉或不 上釉硅酸盐制品（如日用陶瓷、建筑卫生陶瓷、普通电瓷等）。 2.陶瓷显微结构——在显微镜下观察到的陶瓷组成相的种类、形状、大小、数量、分布、取向；各种杂种（包括添 加物）与显微缺陷的存在形式、分布；晶界特征。 3.实验式——表示物质成分中各种组分数量比的化学式。陶瓷物料通常以各种氧化物的摩尔数表示。 4.一次粘土——母岩经风化、蚀变作用后形成的残留在原生地，与母岩未经分离的粘土。 5.二次粘土——一次粘土从原生地经风化、水力搬运到远地沉积下来的粘土。 6.a—半水石膏一一石膏在水蒸气存在的条件下加压蒸煮而得到的晶体呈针状、结晶尺寸较大的半水石膏（a —CaSQ ? 1/2出0）。 7.B—半水石膏——石膏在常压下炒制而得到的晶体为不规整碎屑、比表面积较大的半水石膏（B — CaSQ ? I/2H2Q）。 8.釉料——经加工精制后，施在坯体表面而形成釉面用的物料。 9.粉碎——使固体物料在外力作用下，由大块分裂成小块直至细粉的操作。 10.练泥——用真空练泥机或其他方法对可塑成型的坯料进行捏练，使坯料中气体逸散、水分均匀、提高可塑性的工 艺过程。 11.陈腐——将坯料在适宜温度和高湿度环境中存放一段时间，以改善其成型性能的工艺过程。 12.可塑成型——在外力作用下，使可塑坯料发生塑性变形而制成坯体的方法。 13.刀压成型——用型刀使放置在旋转的石膏模中的可塑坯料受到挤压、刮削和剪切的作用展开而形成坯体的方法。 14.注浆成型——将泥浆注入多孔模型内，当注件达到所要求的厚度时，排除多余的泥浆而形成空心注件的 注浆法。 15.烧成——将坯体焙烧成陶瓷制品的工艺过程。 16.素烧——坯体施釉前进行的焙烧工艺过程。 17.二次烧成——生坯先经素烧，然后釉烧的烧成方法。 18.一次烧成——施釉或不施釉的坯体，不经素烧直接烧成制品的方法。 19.氧化气氛——窑内气体具有氧化能力，其空气过剩系数大于 1 ，称窑内气氛为氧化气氛。 20.还原气氛——窑内气体具有还原能力，其空气过剩系数小于1，称窑内气氛为还原气氛。 21.中性气氛——窑内气体不具有氧化和还原能力，其空气过剩系数等于1，称窑内气氛为中性气氛。 22.瓷器——陶瓷制品中，胎体玻化或部分玻化、吸水率不大于3%、有一定透光性、断面细腻呈贝壳状或 石状、敲击声清脆的一类制品。 23.陶器——一种胎体基本烧结、不致密、吸水率大于3%、无透光性、断面粗糙无光、敲击声沉浊的一类陶瓷制品。 24.泥浆触变性——泥浆受到振动和搅拌时，粘度降低，流动性增加，静置一段时间后，泥浆又重新稠化的 性能。 25.可塑性——含适量水的泥团，在一定外力作用下产生形变而不开裂，除去外力后仍保持其形变的性能。 26.干燥收缩率——试样成型后与干燥至恒重后长度之差对成型后长度的百分比称干燥线收缩率；其体积的差值对成 型后体积的百分比称干燥体收缩率。 27.烧成收缩率——试样烧成前后长度之差对干燥至恒重后长度的百分比称烧成线收缩率；其体积之差对干燥至恒重 后体积的百分比称烧成体收缩率。 28.总线收缩率——试样成型后与烧成后长度之差对成型后长度的百分比。 29.烧成范围——对瓷器而言，系由玻化成瓷到低于软化温度之间的温度范围；对陶器而言，则是与制品吸水率上下 限相对应的温度范围。 30.热稳定性（耐热震性）——陶瓷制品抵抗外界温度急剧变化而不出现裂纹或者不破损的能力。 31.吸水率一一陶瓷胎体中开口气孔吸饱水后，所吸入水的重量对试样经110C干燥至恒重后的重量百分比。
陶瓷工艺学
一、填空题 1、添加瘠性原料则降低塑性泥料的塑性变形，增加水含量则泥料的屈服值降低，延伸变形量增大。（降低或升高、增大或减少） 2、钾长石的矿物实验式为K2OAl3O26SiO2。 3、按照陶瓷坯体结构不同和坯体致密度的不同，把所有的陶瓷制品分为两大类：陶器和瓷器。 4、干燥过程主要排除坯料内部的自由水。 5、玻璃相在日用瓷胎显微结构中所占的比例最大，它的数量、化学组成与分布状态决定着瓷胎的性能。 6、绢云母质瓷采用还原焰烧成，具有白里泛青特色，成为中国瓷的传统风格和独有特点。 7、造粒的方法目前常用的有三种，即喷雾造粒、普通造粒法、加压造粒法。 8、乳浊釉根据产生乳浊方法不同可分为：气相乳浊、液相乳浊、固相乳浊。 9、滚压成形按模型的凹凸可分为阳模滚压和阴模滚压。 10、陶瓷颜料用的原料一般分为色基、载色母体和矿化剂。 11、压力制度是保证温度制度及气氛制度实现的条件。 二、判断题 1、远红外线干燥，是辐射干燥的一种。（√） 2、为保证匣钵在使用温度下体积的稳定性，匣钵必须在高于制品烧成温度下预先烧制。（√） 3、精陶质釉面砖一般采用二次烧成。（√） 4、热压铸成形的坯体，要预先进行排蜡。（√） 5、锂辉石是一种良好的助熔原料。（√） 6、釉粘度过大，易产生釉面不光滑和橘釉等缺陷，釉粘度过小，易产生流釉、堆釉和干釉 等缺陷。（√） 7、窑内气氛对釉面的表面张力有影响，在还原气氛下的表面张力比在氧化气氛下的表面张 力大。（√） 8、在制作裂纹艺术釉时，使釉的膨胀系数大于坯的膨胀系数。（√） 9、由于釉面砖制品表面施乳浊釉遮盖坯体，因此对坯体质量没有什么要求。（×） 10、青釉，天目釉，铜红釉均属于低温釉。（×） 11、通常用热空气干燥，湿扩散和热扩散的方向一致，有利于干燥的进行。（×） 12、釉的膨胀系数大于坯时，釉面会产生龟裂和剥落。（×） 13、一般的红色颜料如锆铁红，锰桃红，镉硒红等都可以用于高温烧成制品的装饰。（×） 14、天然粘土不能用一个固定的化学式来表示，同时它也无一定的熔点。（√） 15、钾长石和钙长石在任意情况下可以任意比例互溶。（×）
网络基础考试试题及答案
一、填空题 1．计算机网络系统的逻辑结构包括通信子网和- 资源子网两部分。 （主要网络：电信网络、有线电视网络、计算机网络） （计算机主要功能：资源共享（就是共享网络上的硬件资源、软件、 数据通信、分配式处理）资源、信息资源）2．ARPANET 是Internet的前身。 （互联网：ISO、IEEE、ARPA） 3．计算机网络按网络覆盖范围分为局域网 LAN 、 城域网 MAN 和广域网 WAN 3种。 (常见的拓扑结构：总线型、星型、环型、混合型) 4．模拟数据的数字化必须经过采样、量化、编码三 个步骤。 5．数据交换技术主要有电路交换、报文交换，分组 交换，其中分组交换交换技 术有数据报和虚电路之分。 （存储交换：报文交换、分组交换） （数据：模拟数据和数字数据） 模拟通信系统通常：信源、调制器、解调器、信宿以及噪声
源组成。） （数字数据调制：移幅键控ASK、移频键控FSK、移相键控PSK） 6．决定局域网特性的主要技术要素包括介质访问控制方 法、拓扑结构和传输介质三个方面。7．局域网体系结构仅包含OSI参考模型最低两层，分别是_物理层__层和_数据链路__层。 （OSI模型：应用层、表示层、会话层、传输层、网络层、数据链路层、物理层） 8．CSMA/CD方式遵循“先听后发，__边听边发__，_冲突 停发__，随机重发”的原理控制数据包的发送。 （以太网是当今现有局域网采用的最通用的通信协议标准，它定义了局域网中采用的电缆类型和信号处理方法，使用CSMA/CD技术，并以10Mbit/s的数据传输速率运行在多种类型的电缆上。） 9．广域网由局域网及城域网组成。 10．现在以太网接入技术主要的解决方案有 DSL 和 Cable Modem 。 11．Internet上的文件服务器分专用文件服务器和匿
陶瓷工艺学试题
陶瓷工艺学试题 一．名词术语解释 1．触变性：黏土泥浆或可塑泥团受到振动或搅拌时，黏度会降低而流动性增加，静置后逐渐恢复原状，泥料放置一段时间后，维持原有水分下也会出现变稠和固化现象，这种性质统称为触变性。 2．晶界：结晶方向不同的、直接接触的同成分晶粒间的交界处称为晶界。3．白度：白度指陶瓷坯体表面对白光的漫反射能力，是陶瓷对白光的反射强度与理想的白色标准物体所反射白光强度之比的百分数。 4．等静压成型：等静压成型是装在封闭模具中的粉体在各个方向同时均匀受压成型的方法。 5．快速烧成：烧成时间大幅缩短而产品性能与通常烧成的性能相近得烧成方法称为快速烧成。 6.陶瓷的显微结构：显微结构是指在光学或电子显微镜下分辨出的试样中所含相的种类及各相的数量、颗粒大小、形状、分布取向和它们相互之间的关系。 7.微波干燥：微波干燥是以微波辐射使生坯内极性强的分子，主要是水分子的运动随交变电场的变化而加剧，发生摩擦而转化为热能使生坯干燥的方法。 8.烧成温度：烧成温度是指陶瓷坯体烧成时获得最优性能时的相应温度（即烧成时的止火温度）。 9.一次粘土——母岩经风化、蚀变作用后形成的残留在原生地，与母岩未经分离的粘土。 10.二次粘土——一次粘土从原生地经风化、水力搬运到远地沉积下来的粘土。 11.陶瓷工艺——生产陶瓷制品的方法和过程。 12.粉碎——使固体物料在外力作用下，由大块分裂成小块直至细粉的操作。 13.练泥——用真空练泥机或其他方法对可塑成型的坯料进行捏练，使坯料中气体逸散、水分均匀、提高可塑性的工艺过程。 14.陈腐——将坯料在适宜温度和高湿度环境中存放一段时间，以改善其成型性能的工艺过程。 15.筛余量——指物料过筛后，筛上残留物的重量占干试样总重量的百分数。 16.成型——将坯料制成具有一定形状和规格的坯体的操作。 17.可塑成型——在外力作用下，使可塑坯料发生塑性变形而制成坯体的方法。 18.注浆成型——将泥浆注入多孔模型内，当注件达到所要求的厚度时，排除多余的泥浆而形成空心注件的注浆法。 19.干燥制度——为达到最佳的干燥效果，对干燥过程中各个阶段的干燥时间和速度、干燥介质的温度和湿度等参数的规定。 20.烧成制度——为烧成合格陶瓷制品和达到最佳烧成效果，对窑内温度、气氛、压力操作参数的规定。 21.一次烧成——施釉或不施釉的坯体，不经素烧直接烧成制品的方法。 22.氧化气氛——窑内气体具有氧化能力，其空气过剩系数大于1，称窑内气氛为氧化气氛。 23.陶器——一种胎体基本烧结、不致密、吸水率大于3%、无透光性、断面粗糙无光、敲击声沉浊的一类陶瓷制品。 24.瓷器——陶瓷制品中，胎体玻化或部分玻化、吸水率不大于3%、有一定透光性、断面细腻呈贝壳状或石状、敲击声清脆的一类制品。
陶瓷工艺学及答案
1、陶瓷原料按工艺特性可分为哪四类原料？ 一般按原料的工艺特性分为:可塑性原料、瘠性原料、熔剂性原料与功能性原料四大类。 2、传统陶瓷的三大类原料就是什么？ 答:粘土、石英、长石 3、指出粘土、粘土矿物、高岭土、高岭石的差异 答:黏土就是一类岩石的总称,这有利于区分黏土、黏土矿物、高岭土、高岭石等这些名词的不同 黏土矿物:含水铝硅酸盐,组成黏土的主体,其种类与含量就是决定黏土类别、工业性质的主要因素。高岭土主要由高岭石组成的黏土称为高岭土。 4、说明原生粘土与次生粘土的特点 答:原生粘土:一次粘土,母岩风化后在原地留下来的粘土,产生的可溶性盐被水带走,因此质地较纯,耐火度高,颗粒较粗,可塑性差; 次生粘土:二次粘土、沉积粘土,由河水或风力将风化产生的粘土迁移至低洼地带沉淀所成。颗粒较细,可塑性好,夹杂其它杂质,耐火度差。 5、粘土按耐火度可分为哪几类,各自特点就是什么？P17 6、粘土的化学组成主要就是什么？主要化学成分为SiO2、A12O3与结晶水(H2O)。 分别说明氧化铝、二氧化硅、氧化铁/二氧化钛、碱金属/碱土金属氧化物、有机质对粘土烧结的影响
(1)SiO2 :若以游离石英状态存在的SiO2多时,黏土可塑性降低,但就是干燥后烧成收缩小。 (2)Al2O3 :含量多,耐火度增高,难烧结。 (3)Fe2O3＜1％,TiO2 ＜0、5％:瓷制品呈白色,含量过高,颜色变深,还影响电绝缘性。 (4)CaO、MgO、K2O、Na2O:降低烧结温度,缩小烧结范围。 (5) H2O、有机质:可提高可塑性,但收缩大。 7、粘土中根据矿物的性质与数量可以分为哪两类？哪些就是有益杂质矿物,哪些就是有害杂质？ 根据性质与数量分为两大类:黏土矿物与杂质矿物 有益杂质:石英、长石 有害杂质:碳酸盐、硫酸盐、金红石、铁质矿物 8、指出碳酸盐、硫酸盐对陶瓷烧结的影响 碳酸盐主要就是方解石、菱镁矿;硫酸盐主要就是石膏、明矾石等。一般影响不大,但以较粗的颗粒存在时。往往使坯体烧成后吸收空气中的水分而局部爆裂。 9、粘土矿物主要有哪三类？各自结构上有什么特点？试用材料分析手段说明如何鉴别高岭石、蒙脱石等 粘土矿物。a.高岭石类: b.蒙脱石类: c.伊利石类:杆状以及蠕虫状。二次高岭土中粒子形状不规则,边缘折断,尺寸较小。为Al2O3·4SiO2·nH2O 高岭石属三斜晶系,常
计算机网络基础知识题库完整
计算机网络基础知识参考试题及答案解析 －、单项选择题 （1）广域网一般采用网状拓扑构型，该构型的系统可靠性高，但是结构复杂。为了实现正 确的传输必须采用（）。 I.光纤传输技术Ⅱ.路由选择算法Ⅲ.无线通信技术Ⅳ.流量控制方法 A）I和Ⅱ B）I和Ⅲ C）Ⅱ和Ⅳ D）Ⅲ和Ⅳ 答案：C）解析：网状拓扑结点之间的连接是任意的，可靠性高，结构复杂，广域网基本上都采用这种构型。网状拓扑的优点是系统可靠性高，但是结构复杂，必须采用路由选择算法与流量控制方法来实现正确的传输。目前实际存在和使用的广域网基本上都是采用网状拓扑 构型。 （2）常用的数据传输速率单位有Kbps、Mbps、Gbps，lGbps等于（）。 A）1×103Mbps B）1×103Kbps C）l×106Mbps D）1×109Kbps 答案：A）解析：本题考查简单的单位换算。所谓数据传输速率，在数值上等于每秒钟传输构成数据代码的二进制比特数，单位为比特／秒，记做b／s或bps。对于二进制数据，数据传输速率为s＝l／T，常用位／秒千位／秒或兆位／秒作为单位。 lKbps＝1 000bps， lMbps＝1 000Kbps， lGbps＝1 000Mbps。 （3）Internet 2可以连接到现在的Internet上，但其宗旨是组建一个为其成员组织服务的 专用网络，初始运行速率可以达到（）。 A）51.84mbps B)155.520Mbps C）2.5Gbps D)10Gbps 答案：D）解析：Internet 2是非赢利组织UCAID的一个项目，初始运行速率可达10Gbps。 （4）下列哪项不是UDP协议的特性？（） A）提供可靠服务 B)提供无连接服务 C）提供端到端服务 D)提供全双工服务 答案： A）解析：传输层的作用定义了两种协议：传输控制协议TCP与用户数据报服务协议UDP。其中，UDP协议是一种不可靠的无连接协议。 （5）VLAN在现代组网技术中占有重要地位，同一个VLAN中的两台主机（）。 A）必须连接在同一交换机上 B）可以跨越多台交换机 C）必须连接在同一集线器上 D）可以跨业多台路由器 答案：B）解析：同VLAN中的主机可以连接在同一个局域网交换机上，也可以连接在不同的 局域网交换机上，只要这些交换机是互联的。 （6）TCP／IP协议是一种开放的协议标准，下列哪个不是它的特点？（） A）独立于特定计算机硬件和操作系统 B）统一编址方案 C）政府标准 D）标准化的高层协议 答案：C）解析：TCP／IP具有下列特点：①开放的协议标准，免费使用，并且独立于特定的计算机硬件与操作系统；②独立于特定的网络硬件，可以运行在局域网、广域网，更适
陶瓷工艺学复习大纲
陶瓷工艺学复习大纲 绪论 1、陶瓷：传统上，陶瓷是指所有以黏土为主要原料，经过粉碎、成型、煅烧等工艺过程得到的制品。广义上，以传统陶瓷生产工艺方法生产的制品统称为陶瓷。 2、陶瓷分类：按陶瓷概念和用途：普通陶瓷（日用陶瓷、建筑卫生陶瓷、化工陶瓷、电瓷及其它工业用陶瓷）和特种陶瓷（结构陶瓷和功能陶瓷）；按坯体的物理性能：陶器、炻器和瓷器。 一、原料 1、原料分类： ●根据工艺特性：可塑性原料、非可塑性原料和熔剂性原料（常用的分类方法） ●根据用途：瓷坯原料、瓷釉原料、色料及彩料原料 ●根据矿物组成：黏土质原料、硅质原料、长石质原料、钙质原料和镁质原料 ●根据获得方式：矿物原料和化工原料 2、黏土矿物：（化学主要成分：SiO2、Al2O3和H2O，还有Fe、Mg、Mn、K、Na、Ca、Ti等金属氧化物） ●高岭石类：高岭石化学式：Al2O3?2SiO2?2H2O； ●蒙脱石类：蒙脱石化学式：Al2O3?4SiO2?nH2O（n＞2）； ●伊利石类：白云母（K2O?3Al2O3?6SiO2?2H2O）风化过程中形成高岭石和蒙脱石的中间产物 ●水铝英石： 3、黏土工艺性质：①可塑性：黏土与适量水混练后形成的泥团，在一定外力作用下产生形变但不开裂，除去外力后仍保持其形变的性能。②结合性：黏土能黏结一定细度的瘠性物料，形成可塑泥团并有一定干燥强度的性能。③触变性：泥浆受到振动和搅拌时，粘度降低，流动性增加，静置一段时间后，泥浆又重新稠化的性能。 ④离子交换性：即离子交换的能力，一般用交换容量来表示，它是100g干黏土所吸附能够交换的阳离子或阴离子的量。⑤干燥收缩和烧成收缩：粘土泥料干燥时，因包围在粘土颗粒间的水分蒸发，颗粒相互靠拢引起体积收缩，称为干燥收缩。粘土泥料在煅烧时，由于发生一系列的物理化学变化，因而粘土再度收缩，称为烧成收缩。⑥烧结温度与烧结范围：粘土完全烧结时的温度称为烧结温度。烧结温度到软化温度之间粘土试样处于相对稳定阶段的温度范围称为烧结范围。⑦耐火度：材料在高温下，虽已发生软化而没有全部熔融，在使用中所能承受的最高温度称为耐火度。 4、黏土加热变化的两个阶段：脱水阶段和脱水后产物的继续转化阶段。 5、石英类原料 ●种类：脉石英、沙岩、石英岩、石英沙、燧石和硅藻土。 ●性质：①外观特性：有的呈乳白色，有的呈灰白半透明状态，断面具有玻璃光泽或脂肪光泽；②莫氏硬度 为7；③晶型不同密度不同；④化学稳定性：具有强耐酸侵蚀力；⑤熔融温度范围决定于氧化硅的形态和杂质含量。 ●晶型转化：①高温型缓慢转化：由表及里缓慢进行，体积变化大，构型转变；②低温型快速转化：表里瞬 间同时进行，体积变化小，位移型转变。 ●石英的作用：①石英为瘠性料，可调节泥料的可塑性，防止坯体变形。②烧成时，石英的加热膨胀可部分 抵消坯体的收缩。③石英可提高坯体的机械强度、透光度、白度。④增加釉料中的石英含量能提高釉的熔融温度与粘度，并减少釉的热膨胀系数。 5、其他矿物原料： ●碳酸盐类原料：方解石主要成分CaCO3；石灰石；白云石化学式：CaCO3·MgCO3；菱镁矿主要成分MgCO3。 ●碱土硅酸盐类原料：滑石（硅酸镁矿物）化学式：3MgO·4SiO2·H2O；硅灰石化学通式：CaO·SiO2；透 辉石组成：CaOMgO2SiO2。 ●钙的磷酸盐类：骨灰结构式：Ca10(PO4)6(OH)2；磷灰石化学式：Ca5(PO4)3(F,Cl,OH)。 ●锆英石：成分为ZrSiO4。 二、坯料 1、坯料的类型：长石质瓷、绢云母质瓷、骨灰瓷、镁质瓷。 2、配料计算：参考P111 例1、例2 3、影响泥团可塑性的因素：矿物种类、固相颗粒大小和形状、吸附阳离子种类、液相数量和性质。
陶瓷工艺学及答案
1. 陶瓷原料按工艺特性可分为哪四类原料 一般按原料的工艺特性分为：可塑性原料、瘠性原料、熔剂性原料和功能性原料四大类。 2. 传统陶瓷的三大类原料是什么 答：粘土、石英、长石 3. 指出粘土、粘土矿物、高岭土、高岭石的差异 答：黏土是一类岩石的总称，这有利于区分黏土、黏土矿物、高岭土、高岭石等这些名词的不同 黏土矿物：含水铝硅酸盐，组成黏土的主体，其种类和含量是决定黏土类别、工业性质的主要因素。高岭土主要由高岭石组成的黏土称为高岭土。 4. 说明原生粘土和次生粘土的特点 答：原生粘土：一次粘土，母岩风化后在原地留下来的粘土，产生的可溶性盐被水带走，因此质地较纯，耐火度高，颗粒较粗，可塑性差； 次生粘土：二次粘土、沉积粘土，由河水或风力将风化产生的粘土迁移至低洼地带沉淀所成。颗粒较细，可塑性好，夹杂其它杂质，耐火度差。 5. 粘土按耐火度可分为哪几类，各自特点是什么P17 6. 粘土的化学组成主要是什么主要化学成分为SiO2、A12O3和结晶水（H2O）。 分别说明氧化铝、二氧化硅、氧化铁/二氧化钛、碱金属/碱土金
属氧化物、有机质对粘土烧结的影响 （1）SiO2 ：若以游离石英状态存在的SiO2多时，黏土可塑性降低，但是干燥后烧成收缩小。 （2）Al2O3 ：含量多，耐火度增高，难烧结。 （3）Fe2O3＜1％，TiO2 ＜％：瓷制品呈白色，含量过高，颜色变深，还影响电绝缘性。 （4）CaO、MgO、K2O、Na2O：降低烧结温度，缩小烧结范围。（5） H2O、有机质：可提高可塑性，但收缩大。 7. 粘土中根据矿物的性质和数量可以分为哪两类哪些是有益杂质矿物，哪些是有害杂质 根据性质和数量分为两大类：黏土矿物和杂质矿物 有益杂质：石英、长石 有害杂质：碳酸盐、硫酸盐、金红石、铁质矿物 8. 指出碳酸盐、硫酸盐对陶瓷烧结的影响 碳酸盐主要是方解石、菱镁矿；硫酸盐主要是石膏、明矾石等。一般影响不大，但以较粗的颗粒存在时。往往使坯体烧成后吸收空气中的水分而局部爆裂。 9. 粘土矿物主要有哪三类各自结构上有什么特点试用材料分析手段说明如何鉴别高岭石、蒙脱石等 粘土矿物。a．高岭石类: b．蒙脱石类: c．伊利石类:杆状以及蠕虫状。二次高岭土中粒子形状不规则，
计算机网络基础习题(含答案)
计算机网络基础习题 一、单项选择题 1．局域网的网络硬件主要包括服务器、工作站、网卡和 A．网络拓扑结构 B．计算机 C．网络传输介质 D．网络协议 2．目前，局域网的传输介质主要是同轴电缆、双绞线和 A．电话线 B．通信卫星 C．光纤 D．公共数据网 3．第二代计算机网络是以网为中心的计算机网络 A．分组交换 B．共享交换 C．对等服务 D．点对点 4．网络节点是计算机与网络的。 A．接口 B．中心 C．转换 D．缓冲 5．上因特网，必须安装的软件是 A．C语言 B．数据管理系统 C．文字处理系统 D．TCP/IP协议 6．下列叙述中正确的是 A．将数字信号变换为便于在模拟通信线路中传输的信号称为调制 B．在计算机网络中，一种传输介质不能传送多路信号 C．在计算机局域网中，只能共享软件资源，不能共享硬件资源 D．以原封不动的形式将来自终端的信息送入通信线路称为调制解调 7．为网络提供共享资源的基本设备是 A．服务器B．工作站 C．服务商D．网卡 8．计算机网络系统由硬件、和规程三部分内容组成 A．软件 B．线路 C．服务商 D．协议 9．要使用WindowsXP系统电脑上网，首先要对进行设置 A．Modem B．工作站 C．服务器 D．网络和拨号连接 10．若干台有独立功能的计算机，在的支持下，用双绞线相连的系统属于计算机网络。A．操作系统 B．TCP/IP协议 C．计算机软件 D．网络软件 11．计算机网络最突出的优点是。 A．共享软、硬件资源 B．处理邮件 C．可以互相通信 D．内存容量大 12．广域网和局域网是按照来分的。 A．网络使用者 B．传输控制规程 C．网络连接距离 D．信息交换方式
陶瓷工艺原理复习题 答案版
1.粘土在陶瓷制备中的作用是什么？ ①在常温下可提高坯料的可塑性和结合性，高温下仍留在坯体中起结合作用； ②坯体是Al2O3成分的主要提供者，烧成中形成一次莫来石和二次莫来石； ③粘土使注浆泥料与釉料具有悬浮性和稳定性； ④粘土原料亲水及干燥后多孔性与干燥强度，使坯、釉层具有良好吸釉、印花能力； ⑤在生产中的不利因素：分解、收缩、杂质、有机物多、纯度低、定向排列。 2.石英在陶瓷制备中的作用是什么？ ①在烧成前是瘠性原料，对泥料的可塑性起调节作用，降低坯体的干燥收缩，缩短干燥时间并防止坯体变形； ②烧成时，石英部分熔解于液相中，增加熔体粘度，未熔解石英构成坯体的骨架，防止坯体软化变形； ③在瓷器中，合理的石英颗粒能大大提高坯体的强度，否则效果相反。同时能改善瓷坯的透光度和白度； ④在釉料中石英是生成玻璃质的主要成分，能提高釉的熔融温度和粘度，赋予釉高的力学强度、硬度、耐磨性和耐化学腐蚀性。 3.对石英进行预处理时，一般在1000℃左右预烧，然后快速冷却，其目的是什 么？ 天然石英是低温型的β-石英，其硬度为7，难于粉碎。故有些工厂在粉碎前先将石英煅烧到900－1000 ℃以强化晶型转变，然后急冷，产生内应力，造成裂纹或碎裂，有利于对石英的粉碎。此外通过煅烧可使着色氧化物显露出来。便于拣选。 4.一次莫来石与二次莫来石的形貌生成机理有何不同？
一次莫来石：鳞片状、短柱状。固相反应，升温高火期。 二次莫来石：针状、交织成网状。过饱和析晶，升温高火期。 5.可塑性；可塑性指数；可塑性指标 ?可塑性：在超过屈服点的外力作用下，泥团发生塑性变形，但并不破裂，除去外力后，仍保持变形后形状的性质。也可以说是可被塑造成为多种形状的性质。?可塑性指数：表示粘土（坯泥）能形成可塑泥团的水分变化范围，从数值上是液限含水率减去塑限含水率。 ?可塑性指标：是指在工作水分下，粘土（或坯料）受外力作用最初出现裂纹时应力与应变的乘积。 6.试写出高岭土加热过程中的主要化学反应。 ①脱水阶段：高岭石脱水后生成偏高岭石，同时收缩率增大，吸热效应,失重： Al2O3·2SiO2·2H2O = Al2O3·2SiO2 + 2H2O (偏高岭石） ②脱水后产物继续转化阶段： 偏高岭石由925 ℃开始转化为铝硅尖晶石，同时体积收缩，发生放热效应：2（Al2O3·2SiO2）= 2Al2O3·3SiO2 + SiO2 （铝-硅尖晶石） 铝硅尖晶石继续加热到1050℃开始转化成莫来石，分离出方石英发生放热效应：3（2Al2O3·3SiO2）= 2（3Al2O3·2SiO2）+ 5SiO2 铝-硅尖晶石莫来石方石英
网络基础试题及答案
一、单项选择题(在每小题的四个备选答案中，选出一个正确答案。每小题2分，共30分)。 1、快速以太网的介质访问控制方法是（A）。 A．CSMA/CD B．令牌总线C．令牌环D．100VG-AnyLan 2、网络协议的三要素为（C） A．数据格式、编码、信号电平B．数据格式、控制信息、速度匹配 C．语义、语法、同步D．编码、控制信息、同步 3、X.25网络是（A）。 A．分组交换网B．专用线路网C．线路交换网D．局域网 4、Internet 的基本结构与技术起源于（B） A.DECnet B.ARPANET C.NOVELL D.UNIX 5、在OSI七层结构模型中，处于会话层与应用层之间的是（D） A、物理层 B、网络层 C、传输层 D、表示层 6、计算机网络中，所有的计算机都连接到一个中心节点上，一个网络节点需要传输数据，首先传输到中心节点上，然后由中心节点转发到目的节点，这种连接结构被称为（C） A．总线结构B．环型结构C．星型结构D．网状结构 7、在OSI的七层参考模型中，工作在第二层上的网间连接设备是（C） A．集线器B．路由器C．交换机D．网关 8、令牌总线的介质访问控制方法是由（D）定义的。 A、IEEE 802.2Ｂ、IEEE 802.3 C、IEEE 802.4 D、IEEE 802.5 9、物理层上信息传输的基本单位称为(B) 。 A. 段 B. 位 C. 帧 D. 报文 10、100BASE-T4的最大网段长度是：（B） A.25米 B. 100米 C.185米 D. 2000米 11、ARP协议实现的功能是：（C） A、域名地址到IP地址的解析 B、IP地址到域名地址的解析 C、IP地址到物理地址的解析 D、物理地址到IP地址的解析 12、在网络互联系统中,其中互联设备----路由器处于（C） A.物理层B、数据链路层C、网络层D、高层 13、三次握手主要是用于（B）。 A.流量控制Ｂ、传输连接的建立Ｃ、重复检测Ｄ、重传检测 14、托普学校内的一个计算机网络系统，属于（B） A.PAN https://www.360docs.net/doc/529622744.html,N C.MAN D.WAN 15、下列那项是局域网的特征（D） A、传输速率低 B、信息误码率高 C、分布在一个宽广的地理范围之内 D、提供给用户一个带宽高的访问环境 16、ATM采用信元作为数据传输的基本单位，它的长度为（D）。 A.43字节 B.5字节 C.48字节 D.53字节 17、在常用的传输介质中，带宽最小、信号传输衰减最大、抗干扰能力最弱的一类传输介质是（C） A.双绞线 B.光纤 C.同轴电缆 D.无线信道 18、在OSI/RM参考模型中，（A）处于模型的最底层。 A.物理层 B.网络层 C.传输层 D.应用层 19、使用载波信号的两种不同频率来表示二进制值的两种状态的数据编码方式称为(B) A.移幅键控法 B.移频键控法 C.移相键控法 D.幅度相位调制 20、在OSI的七层参考模型中，工作在第三层上的网间连接设备是（B） A．集线器B．路由器C．交换机D．网关 21、数据链路层上信息传输的基本单位称为(C) 。
陶瓷工艺学复习题
陶瓷工艺学 1、传统陶瓷？ 传统上，陶瓷的概念是指所有以粘土为主要原料及其它天然矿物原料经过粉碎混炼—成形—煅烧等过程而制成的各种制品。 普通陶瓷即为陶瓷概念中的传统陶瓷，这一类陶瓷制品是人们生活和生产中最常见和使用的陶瓷制品，跟据其使用领域的不同，又可分为日用陶瓷（包括艺术陈列陶瓷）、建筑卫生陶瓷、化工陶瓷、化学瓷、电磁及其它工业用陶瓷。 2、粘土在陶瓷生产中的作用？ 粘土在陶瓷中的作用主要有五个方面： a.粘土的可塑性是陶瓷坯泥赖以成型的基础； b.粘土使注浆泥料与釉料具有悬浮性与稳定性； c.粘土一般呈细分散颗粒，同时具有结合性； d.粘土是陶瓷坯体烧结时的主体，粘土中AL2O3含量和杂质含量是决定陶瓷坯体的烧结程度、烧结温度和软化温度的主要因素。 e.粘土是形成陶瓷主体结构和陶瓷中莫来石晶体的主要来源。 3、石英原料在陶瓷生产中的作用？ 石英原料在陶瓷生产中的作用主要有四个方面： a.再烧成前是瘠性原料，可对泥料的可塑性起调节作用，能降低坯体的干燥收缩，缩短干燥时间并防止坯体变形； b.在烧成时，石英的加热膨胀可部分地抵消坯体收缩的影响，当玻璃质大量出现在高温下石英能部分熔解于液相中，增加熔体的粘度，而未熔解的石英颗粒，则构成坯体的骨架，可防止坯体发生软化变形等缺陷； c.在陶瓷中，石英对坯体的力学强度有着很大的影响，合理的石英颗粒能大大提高瓷器坯体的强度，否则效果相反。同时，石英也能使瓷坯的透光度和白度得到改善； d.在釉料中二氧化硅是生成玻璃质的主要部分，增加釉料中石英含量能提高釉的熔融温度与粘度，并减少釉的热膨胀系数。同时它是赋予釉以高的力学强度，硬度、耐磨性和耐化学侵蚀性的主要因素。 4、长石原料在陶瓷生产中的作用？ 长石原料在陶瓷生产中的作用主要有五个方面： a.长石在高温下熔融，形成粘稠的玻璃熔体，是坯料中碱金属氧化物的主要来源，能降低陶瓷坯体组分的熔化温度，有利于成瓷和降低烧成温度； b.熔融后的长石熔体能熔解部分高岭土分解产物和石英颗粒；
陶瓷工艺学试题库
瓷工艺学试题库 一.名词术语解释 1. 瓷制品以粘土类及其它天然矿物岩石为原料，经加工烧制成的上釉或不 上釉硅酸盐制品（如日用瓷、建筑卫生瓷、普通电瓷等）。 2. 胎——经高温烧成后构成瓷制品的非釉、非化妆土部分。 3. 釉融着在瓷制品表面的类玻璃薄层。 4. 瓷显微结构一一在显微镜下观察到的瓷组成相的种类、形状、大小、数量、分布、取向；各种杂种（包括添加物）与显微缺陷的存在形式、分布；晶界特征。 5. 胎釉适应性一一釉层与胎具有相匹配的膨胀系数，不致于使釉出现龟裂或剥落的性能。 6. 实验式一一表示物质成分中各种组分数量比的化学式。瓷物料通常以各种氧化物的摩尔数表示。 7. 坯式表示瓷坯料或胎体组成的氧化物按规定顺序排列的实验式。 8. 釉式表示瓷釉料或釉组成的氧化物按规定顺序排列的实验式。 9. 粘土矿物——颗粒大小在2卬田以下，具有层状结构的含水铝硅酸盐晶体矿物。 10. 粘土一一种天然细颗粒矿物集合体，主体为粘土矿物，并含有部分非粘土矿物和有机物。与水混合具有可塑性。 11. 一次粘土一一母岩经风化、蚀变作用后形成的残留在原生地，与母岩未经分离的粘土。 12. 二次粘土一一一次粘土从原生地经风化、水力搬运到远地沉积下来的粘土。 13. 高岭石一一一种二层型结构的含水铝硅酸矿物（Al 2C3 -2S?O^ ^HbO）,因首次 在我国附近的高岭村发现而命名。 14. 瓷石一一一种可供制瓷的石质原料，主要矿物为绢云母和石英，或含有少量长石、高岭石和碳酸盐矿物。 15. 釉石一一制釉用瓷石，其矿物组成与瓷石相似，但具有较低的熔融温度，熔融物具有较好的透明度。 16. 石英——天然产出的结晶态二氧化硅。 17. 长石一一一系列不含水的碱金属或碱土金属铝硅酸盐矿物的总称。 18. l半水石膏一一石膏在水蒸气存在的条件下加压蒸煮而得到的晶体呈针状、结晶尺寸较大的半水石膏（l CaSO ?1/2H2。）。 19. 6一半水石膏——石膏在常压下炒制而得到的晶体为不规整碎屑、比表面积较大的半水石膏（6 —CaSO?1/2H2。）。 20. 瓷颜料一一以色基和熔剂配合制成的有色无机瓷装饰材料。 21. 瓷工艺一一生产瓷制品的方法和过程。 22. 釉料经加工精制后，施在坯体表面而形成釉面用的物料。 23. 熔块——水溶性原料、毒性原料与其他配料熔制而成的物料。 24. 熔块釉一一以熔块为主加适量生料制成的釉料。 25. 生料釉一一以生料为主不含熔块的釉料。 26. 乳浊釉——釉料中加乳浊剂，烧成后釉中悬浮有不熔性微粒子，釉呈乳浊状态。 27. 长石釉一一以长石类原料为主要熔剂的釉。 28. 石灰釉一一以钙质原料为主要熔剂的釉。 29. 颜色釉（色釉）——釉中含有适量着色剂，烧成后釉面呈彩色的釉。 30. 花釉（复色釉）——釉面呈多种色彩交混、花纹各异的颜色釉。 31. 无光釉一一釉面反光能力较弱，表面无玻璃光泽而呈现柔和丝状或绒状光泽的艺术釉。 32. 碎纹釉一一釉层呈现清晰裂纹而使制品具有独特的艺术效果的釉。 33. 结晶釉一一釉层含有明显可见晶体的艺术釉。 34. 化妆土敷施在瓷坯体表面的有色土料。烧成后不玻化，一般起遮盖或装饰作用。 35. 粉碎一一使固体物料在外力作用下，由大块分裂成小块直至细粉的操作。 36. 真空入磨一一利用真空效应使浆料进入球磨机的加料方式。 37. 压力放浆一一采用压缩空气加快球磨机出浆速度的方法。 38. 练泥一一用真空练泥机或其他方法对可塑成型的坯料进行捏练，使坯料中气体逸散、水分均匀、提高可塑性的工艺过程。 39. 腐一一将坯料在适宜温度和高湿度环境中存放一段时间，以改善其成型性能的工艺过程。 40. 坯釉配方——坯料，釉料中各种原料配合的重量百分数。 41. 筛余量指物料过筛后，筛上残留物的重量占干试样总重量的百分数。 42. 细度一一指固体颗粒的大小。瓷生产中习惯用标准筛的筛余量来表示。 43. 成型一一将坯料制成具有一定形状和规格的坯体的操作。 44. 可塑成型一一在外力作用下，使可塑坯料发生塑性变形而制成坯体的方法。 45. 刀压成型一一用型刀使放置在旋转的石膏模中的可塑坯料受到挤压、刮削和剪切的作用展开而形成坯体的方法。 46. 滚压成型一一用旋转的滚头，对同方向旋转的模型中的可塑坯料进行滚压，坯料受压延力的作用均匀展开而形成坯体的方法。 47. 注浆成型一一将泥浆注入多孔模型，当注件达到所要求的厚度时，排除多余的泥浆而形成空心注件的注浆法。
