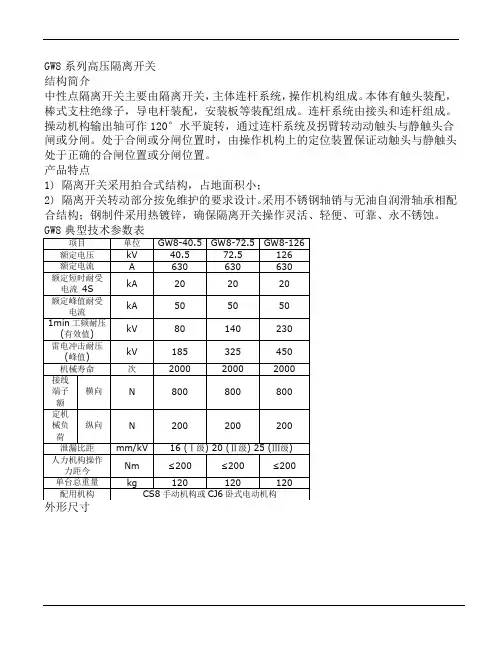

GW8隔离开关说明书

GW8隔离开关说明书
GW8隔离开关说明书

一、概述

GW8系列户外交流高压隔离开关是单相交流50Hz户外高压电器,用于额定电压

40.5kV及以下的电力系统中,在有电压无负荷情况下,作为分合变压器中性点联线之用。该产品符合GB1985《交流高压隔离开关和接地开关》、DL486《交流高压隔离开关订货技术条件》、DL/T593《高压隔离开关设备的共用订货技术条件》等国家标准和电力行业标准。

二、使用环境条件

1.环境温度:-30℃~+40℃;

2.海拔不超过1000m;

3.风压不超过700Pa(相对于风速不超过34m/s);

4.覆冰厚度一般不超过10mm;

5.防污型产品用于中等污秽地区;

6.地震烈度不超过8度;

7.安装场所应无经常性的振动及易燃、易爆物质和化学腐蚀的影响。

三、型号定义

四、技术参数

五、结构与工作原理

5.1 GW8型隔离开关由底座、支柱绝缘子、导电杆、触头、接线板等组成,如图1。

5.2 在支持瓷瓶上部有静触头及联接母线和接线板,在支持瓷瓶和绝缘瓷瓶之间有金属支架、操作拐臂、操作瓷瓶。CS8-5机构通过连杆、操作瓷瓶,拐臂带动闸刀作分、合闸运动。

5.3 由于采用绝缘瓷瓶和操作瓷瓶做绝缘,使中性点可以通过电流互感器和其它设备再接地。

5.4 隔离开关的静触头由一对静触指、弹簧、弹指座等部分组成。

5.5 GW8系列开关与机构的联装图2。

六、订货须知

用户订货时请注明:

1)型号、规格各数量;

2)额定电压、额定电流;

3)操作机构:

手动机构型号,辅助开关级数(4级或8级);

4)要求提供备件的代号名称及数量。

5)若有特殊要求,应由供需双方协商解决。

上海昌开电器有限公司

GW4隔离开关使用说明书

G W4隔离开关使用说明 书 -CAL-FENGHAI.-(YICAI)-Company One1

一、产品概述 型系列户外交流高压隔离开关适用于频率为50Hz,额定电压为的电力系统中,作为有电压无负荷时分合电路用。其中防污型的隔离开关可满足重污秽地区用户的要求,并可以有效的解决隔离开关在运行中出现的污闪问题。产品分不接地、单接地、双接地。 本系列隔离开关满足GB1985《交流高压隔离开关与接地开关》、IEC60129《交流隔离开关与接地开关》和IEC60694《高压开关设备和控制设备共用条款》等标准的相关要求。 二、使用环境 1. 海拔不超过1000米; 2. 周围空气温度不高于+40℃及不低于-10℃; 3. 空气相对温度不大于90%的户内场所(当温度为+25℃); 4. 无导电性尘埃的环境中;无破坏金属和绝缘的腐蚀性气体的物体;无剧烈震动和冲击的地方;无燃烧与爆炸危险的环境中。 三、型号及定义 四、技术参数 五、结构简介 隔离开关本体 隔离开关均为双柱水平旋转式,由底架、支柱绝缘子、导电系统、接地开关(不接地除外)及传动系统组成: 1)底架:底架一端或两端焊有接地开关支座,备装接地开关。隔离开关有不接地、单接地及双接地三种形式;

2)支柱绝缘子:每级有两柱,按使用条件分为普通型与耐污型及高原型三种。支柱绝缘子下端固定在轴承座的转动板上,支柱绝缘子上端固定主导电部分。 3)导电系统:导电部分固定在支柱绝缘子的上端,主闸刀分成两半,接触部分在中间,接触部分触头合闸时圆柱形触头嵌入两排触指内,630A、1250A、1600A结构型式基本相同、仅导电杆截面及表面处理有所区别。 4)接地开关:产品所配装的接地刀组装于底座转动轴上,静触头装于主导电系统导电杆上,接地开关分Ⅰ型(单接地)与Ⅱ型(双接地)。 5)传动系统:配用CS系列机构。 六、外形及安装尺寸图

GW4-27.5电气化铁道隔离开关使用说明书

GW4C-27.5T(D)(W)(X)型电气化铁道户外交流高压隔离开关,垂直开启型,是频率为50HZ的户外高压电器设备,供交流27.5kV接触网高压线路在有电压无负载情况下进行换接,以及对被检修的高压母线、断路器等电器设备与带电的高压线路进行电气隔离之用。也可用于分、合很小的电容电流和电感电流。(注:D-带接地刀,W-防污,X-消弧) 二、使用环境条件 1)海拔高度不超过1000m;2000m 2)环境温度:上限+40℃,下限-30℃; 3)风速不超过35m/s; 4)地震烈度不超过8度; 5)绝缘子污秽等级:防污型为Ⅲ级重污秽(盐密0.3毫克/厘米2) ; 6)安装场所:户外混凝土单极电杆上。 三、分类和技术数据 隔离开关的分类见表1

GW4C-27.5T(D)(W) 垂直开启型电气化铁道户外交流高压隔离开关性能可靠、结构简单、安装方式灵活、维修容易、适用范围广,通用性系列性强。 GW4C-27.5T 垂直开启型户外隔离开关是单极隔离开关组成的高压电器,又是派生其它结构的基本单元,以下称为普通型隔离开关。 GW4C-27.5T(D) 垂直开启型户外隔离开关是在普通型隔离开关上增设接地刀而成的,其中分一次操作型和二次操作型两种,以下称为接地型隔离开关。 GW4C-27.5T(D)W 垂直开启型户外隔离开关、是在普通型(接地型)隔离开关的基础上将普通型棒式柱绝缘子改成防污型棒式支柱绝缘子而成,适用于重污秽或高海拔地区。 1.隔离开关结构 单极隔离开关是由二个棒式支柱绝缘子分别固定在同一个底架上,外形结构见下图。 GW4C-27.5TW单极户外高压隔离开关 每极隔离开关由底座,绝缘支柱及导电部分组成。 隔离开关支柱绝缘子安装在同一底架上,主要由底架部分,绝缘子,主导电回路部分、传动部分等组成。基座部分由型钢焊接,表面经热镀锌处理而成;主导电回路主要由触头、触头座和导电

GW4-27.5TW(D)(X)电气化铁道高压隔离开关使用说明书

每极隔离开关由底座,绝缘支柱及导电部分组成。 每极隔离开关有两个绝缘支柱分别固定在底座两端的轴承上(图2)、以连杆连结,每个绝缘支柱可以水平旋转,转角为90°,绝缘支柱上装有导电接线座(图3)、左、右触头(图4)。左、右触头通过导电管在两个绝缘支柱中间接触。 导电接线座按结构的不同分为硬连接型(图3a)和(图3b)连接型两种,根据用户订货要求确定。 主回路导电回路零件材质均为铜质,电流等级为630A时,导电部件表面镀锡;电流等级为1600A以上时,导电部件表面均镀银。 中间触头为“握手”式结构,其结构采用专利技术的触指刀口垫圈压紧技术,为

高压力、自净式,触指接触压力长期保持不变,触指弹簧无电流通过,长期运行安全可靠。 不同电流规格产品的结构型式及底座、支柱绝缘子等部件相同,只是主导电回路稍有差别. 底座部分见图2 轴承底座为封闭式、注油型,且上封面、下封面有轴承,确保开关润滑、动作自如、免维护,操作力矩轻,防腐蚀。 接线座部分见图3

中间触头部分见图4 接线板尺寸见图5

接地开关的结构 接地开关静触头固定在隔离开关的接线座上,动触头安装在底座上的接地闸刀钢管的端部。 1.单接地二次操作型隔离开关与接地闸刀的机械联锁 单接地二次操作型隔离开关与接地闸刀的机械联锁部分是通过CS8-6D型手动机构上的联锁盘来实现的。 2.手动机构的结构 本系列隔离开关配用CS11(不接地及单接地一次操作传动型)和CS8-6D(单接地二次操作传动型)两种手动机构。 CS11(见图6)及CS8-6D型手动机构(见图7),其操作手柄为水平旋转,转动角度为90°。

GN24隔离开关使用说明书

概述 GN24-12D(Ⅰ、Ⅱ),GN24-12D(Ⅰ、Ⅱ)C系列户内高压隔离开关为额定电压10kV,三相交流50Hz的户内装置。 结构形式: a、GN24-12D(Ⅰ1.2;Ⅱ1.2)O型隔离开关为动(或静)触头侧接地形式;主刀和接地刀组合在一整体框架上;1型为左边操作;2型为右边操作;O型为全工况产品,并可根据用户定货要求附装带电显视装置。 b、GN24-12SDⅠ、Ⅱ(C1.2.3)型隔离开关为动,静触头两侧接地形式,并可把动(或静)触头侧改为穿墙套管;(或两侧都改用穿墙套管)主刀和两组接地刀结合在同一框架上,其中一组接地刀可单独操作,也可同时用一台机构操作。使用环境条件 a.海拔:1000m; b.周围空气温度; c.周围环境相对湿度;日平均值不大于95%,月平均值不大于90%; d.地震烈度不超过8度; e.没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈振动的场。 外形及安装尺寸 型号\尺寸(mm)\电流400A 630A 1000A 1250A 安装尺寸A B C D A B C D A B C D

GN24-12D Ⅰ 890 660 450 125 890 690 480 125 890 700 500 125 700×300 GN24-12D Ⅱ 890 660 450 125 890 690 480 125 890 700 500 125 GN24-12D Ⅰ 890 660 450 240 890 690 480 350 890 700 500 350 GN24-12D Ⅱ C 890 660 450 240 890 690 480 350 890 700 500 350 GN24-12D Ⅰ 920 780 450 125 920 790 480 125 920 790 500 125 GN24-12D ⅡC 920 780 450 240 920 790 480 350 920 790 500 350

GW隔离开关说明书

一、产品概述 型户外高压隔离开关是供高压线路在无载流情况下进行切换以及对被检修的高压母线、断路器等电气设备与带电高压线路进行电器隔离的单相或三相户外高压电器。 (D)型是增设有接地刀装置的户外高压隔离开关。 (D)型隔离开关和附装的接地开关,各自配用独立的操动机构,为了确保隔离开关和接地开关二者之间操作顺序正确,本产品本体装有机械联锁装置。 该产品的执行国家标准GB1985-2004《交流高压隔离开关》的有关规定。 二、型号及定义 ? 三、使用环境 、海拔高度:不超过2500m(高原型不超过3500m); 、环境温度:-40℃~+85℃(高寒地区-60℃); 、风速:不大于34m/s; 、地震强度:不超过8度; 、覆冰厚度:不大于10mm; 、安装场所:无严重灰尘、污垢、易燃物质、爆炸危险、化学腐蚀及剧烈震动; 、安装基础应水平; 、隔离开关爬电距离:不小于GB/T5582规定Ⅳ级(或按用户要求)。 四、技术参数 ?

五、结构简介 隔离开关结构简介 单级隔离开关呈V型结构,由成50度夹角的两个支座、支柱绝缘子、接线座、触头、接地静触头、接地刀闸、接线端子等部分组成。不同电流规格产品的结构形式以及底座、轴承座、支柱绝缘子等部件都是相同的,只是主导电回路稍有差别。 传动箱 传动箱供配用机构传动轴90°转动时使用。 操动机构 本产品配用的机构有CS17、CS17-G2人力操动机构或CJ6电动操动机构, CS17型人力操动机构其操动手柄转动角度为90°,机构上设有连锁板,以防止隔离开关的误动作。CS17-G2型人力操动机构是一种多用途组合式人力机构,它采用竖直90°操作并带辅助开关。CJ6电动操动机构为电动机通过减速装置驱动的电动操动机构。由电动机、传动齿轮、涡轮、涡杆、转轴、辅助开关及电动机控制附件等组成。 六、外形及安装尺寸图 ?

GW5-35DW高压隔离开关使用说明书

一、概述: GW5-35GW(D)系列完善化型户外交流高压隔离开关系双柱式三相交流50Hz户外高压开关设备,额定电流:630A、1250A、1600A、2000A、2500A,供在有电压无负载时分、合电路之用,以及对被检修的高压母线、短路器等电器设备与带电的高压线路进行电器隔离之用。隔离开关分为一般型、防污型和特殊型三种:快分型产品与JW1型接地短路器联合使用,可代替终端变压器高压侧的断路器;防污型产品瓷瓶爬电比距为2.5厘米/千伏;特殊型产品分为倒装、侧装和倾斜25°三种安装方式。附装接地开关分单接地,双接地两种。接地开关按承受的短路电流能力又分ⅠⅡⅢ型。 二、使用条件: + 海拔:不超过3000m;+ 周围空气温度:上限40℃,下限-25℃;+ 风速不超过35m/s;+ 地震烈度不超过8度;+ 污秽等级不超过III级;+ 覆冰厚度不大于10mm;+ 安装场所应无易燃、易爆危险、无化学腐蚀及剧烈振动。

GW5系列隔离开关性能可靠、结构简单、安装方式灵活、维修容易、适用范围广,通用性系列性强。如配用传动箱分合闸操作更为灵活轻便、准确可靠;当附装电磁锁时,可有效地实现隔离开关、接地开关与断路器之间的电气联锁,以防误操作。 GW5一35型户外隔离开关是由三个独立的单极隔离开关组成的三相高压电器,又是派生其它结构的基本单元,以下称为普通型隔离开关。 GW5一35D型户外隔离开关是在普通型隔离开关上增设接地刀而成的,其中分单接地、双接地两种,以下称为接地型隔离开关。 GW5一35DW型户外隔离开关、是在普通型(接地型)隔离开关的基础上将普通型棒式柱绝缘子改成防污型棒式支柱绝缘子而成,适用于污秽地区。 1.隔离开关结构 单极隔离开关是由二个棒式支柱绝缘子分别固定在同一个底座上,交角为50°,呈″V″型结构,外形结构见。 每组隔离开关由三个独立的单极组成,每个单极是由底座,绝缘支柱及导电部分组成。 每极有两个绝缘支柱分别固定在底座两端的承座上、以伞型齿轮连结,伞型齿轮可沿轴上下移动,以调节两齿轮的齿合状况。 每个绝缘支柱可以水平旋转,转角为90°,绝缘支柱上装有导电带接线座、25°紫铜压板、左、右触头导电管,导电带接线座和25°紫铜压板通过4个M10六角螺栓将导电管压紧(紧固力矩为7-10 N·m,不允许超过10 N·m),左、右触头通过导电管在两个绝缘支柱中间接触。 主回路导电结构为铜管式软连接结构,中间触头为“握手”式结构,其结构采用专利技术的触指刀口垫圈压紧技术,为高压力、自净式,触指接触压力长期保持不变,触指弹簧无电流通过,长期运行安全可靠。 不同电流规格产品的结构型式及底座、支柱绝缘子等部件相同,只是主导电回路稍有差别.2.接地开关的结构 接地开关静触头固定在隔离开关的接线座上,动触头安装在底座上的接地闸刀铝管的端部。 3.隔离开关与接地开关的机械联锁 90°传动的隔离开关与接地开关的机械联锁部分是通过CS17型手动机构上的联锁盘来实现的。 180°传动的隔离开关与接地开关的机械联锁部分是通过传动箱的联锁来实现的。 4.手动机构的结构 本系列隔离开关配用CS17(90°传动)和CS17-G(180°传动)两种手动机构。 CS17型手动机构(见图6)分为不接地、单接地、双接地三种。其操作手柄为水平旋转,转动角度

GW8隔离开关说明书

一、概述 GW8系列户外交流高压隔离开关是单相交流50Hz户外高压电器,用于额定电压 40.5kV及以下的电力系统中,在有电压无负荷情况下,作为分合变压器中性点联线之用。该产品符合GB1985《交流高压隔离开关和接地开关》、DL486《交流高压隔离开关订货技术条件》、DL/T593《高压隔离开关设备的共用订货技术条件》等国家标准和电力行业标准。 二、使用环境条件 1.环境温度:-30℃~+40℃; 2.海拔不超过1000m; 3.风压不超过700Pa(相对于风速不超过34m/s); 4.覆冰厚度一般不超过10mm; 5.防污型产品用于中等污秽地区; 6.地震烈度不超过8度; 7.安装场所应无经常性的振动及易燃、易爆物质和化学腐蚀的影响。 三、型号定义 四、技术参数 五、结构与工作原理 5.1 GW8型隔离开关由底座、支柱绝缘子、导电杆、触头、接线板等组成,如图1。

5.2 在支持瓷瓶上部有静触头及联接母线和接线板,在支持瓷瓶和绝缘瓷瓶之间有金属支架、操作拐臂、操作瓷瓶。CS8-5机构通过连杆、操作瓷瓶,拐臂带动闸刀作分、合闸运动。 5.3 由于采用绝缘瓷瓶和操作瓷瓶做绝缘,使中性点可以通过电流互感器和其它设备再接地。 5.4 隔离开关的静触头由一对静触指、弹簧、弹指座等部分组成。 5.5 GW8系列开关与机构的联装图2。

六、订货须知 用户订货时请注明: 1)型号、规格各数量; 2)额定电压、额定电流; 3)操作机构: 手动机构型号,辅助开关级数(4级或8级); 4)要求提供备件的代号名称及数量。 5)若有特殊要求,应由供需双方协商解决。 上海昌开电器有限公司

GN19隔离开关安装使用说明书

GN19-12 GN19-12C型系列户高压隔离开关 安装使用说明书 高压隔离开关厂 2012.08.10

1 产品概述 GN19-10系列户高压隔离开关(以下简称隔离开关)为额定电压10kV,三相交流50Hz的户装置,作为有电压而无负载的情况下分合电路之用。 2使用环境条件及安装场所 a.海拔高度不超过1000米; b.环境温度不高于+40°C,不低于-30°C; c.相对湿度不大于90%,(+25°C); d.应无剧烈震动、摆动或冲击的场所; e.应无严重影响隔离开关绝缘和导电能力的气体、蒸汽、化学性沉积、盐 雾、灰尘、污垢及其它爆炸性、侵蚀性物质。 3 技术参数 4 隔离开关结构及工作原理 GN19-12/400、630、1000、1250A型隔离开关的每一相导电部分通过两个支柱绝缘子固定在底架上,(GN19-12C/400、630、1000、1250A型隔离开

关则一个为支柱绝缘子,一个为瓷套绝缘子)三相平行安装、导电部分由触刀、静触头、触座(或导电杆)组成。每一相触刀中间均连有拉杆绝缘子,拉杆绝缘子与安装在底架上的主轴连接。主轴通过手柄与连杆(用户自备)和CS6-1型手力操动机构相连在一起连动。 触刀由两片槽型铜板组成,它不仅增大了触刀散热面积对降低温度有利,而且提高了触刀的机械强度,使开关的动热稳定性提高,触刀一端通过(销轴)安装在触座上(或导电杆上)。另一端与静触头相连接,而触刀的接触压力通过两端的弹簧来维持。GN19-12(C)/1000、1250A在接触处安装有磁锁板,加磁锁板的目的是,当很大的短路电流通过时增强了触刀两槽型触刀之间的吸引力。亦增强了接触处的接触压力,因而提高了开关的动热稳定性。GN19-12?/400、630A隔离开关通过的电流小,因此无需加磁锁板。 底架装配:由底架、主轴、限位板、停挡及挡圈组成。限位板主要用来保证导电触刀“分”“合”时所得到要求的终点位置。 5 安装与调整 5.1安装前的准备工作 5.1.1打开包装箱,按照装箱单检查产品备件及随机附带技术文件是否齐全,检查产品在运输过程中有无损伤。 5.1.2清除产品的灰尘、污物,仔细擦拭瓷绝缘子及底架表面。 5.1.3在所有机械摩擦部位涂上工业凡士林 5.2隔离开关与手力操动机构可垂直,水平或倾斜安装在开关柜或墙上。 5.3隔离开关安装高度一般为2.5-6米(隔离开关转轴至地面距离)手力机构的安装位置。手柄支点至地面距离为1-1.3米。

GW4隔离开关说明书

一、产品概述 GW4-40.5型系列户外交流高压隔离开关适用于频率为50Hz,额定电压为40.5kV的电力系统中,作为有电压无负荷时分合电路用。其中防污型的隔离开关可满足重污秽地区用户的要求,并可以有效的解决隔离开关在运行中出现的污闪问题。产品分不接地、单接地、双接地。 本系列隔离开关满足GB1985《交流高压隔离开关与接地开关》、IEC60129《交流隔离开关与接地开关》和IEC60694《高压开关设备和控制设备共用条款》等标准的相关要求。 二、使用环境 1. 海拔不超过1000米; 2. 周围空气温度不高于+40℃及不低于-10℃; 3. 空气相对温度不大于90%的户内场所(当温度为+25℃); 4. 无导电性尘埃的环境中;无破坏金属和绝缘的腐蚀性气体的物体;无剧烈震动和冲击的地方;无燃烧与爆炸危险的环境中。 三、型号及定义 四、技术参数 五、结构简介 隔离开关本体 隔离开关均为双柱水平旋转式,由底架、支柱绝缘子、导电系统、接地开关(不接地除外)及传动系统组成: 1)底架:底架一端或两端焊有接地开关支座,备装接地开关。隔离开关有不接地、单接地及双接地三种形式; 2)支柱绝缘子:每级有两柱,按使用条件分为普通型与耐污型及高原型三种。支柱绝

缘子下端固定在轴承座的转动板上,支柱绝缘子上端固定主导电部分。 3)导电系统:导电部分固定在支柱绝缘子的上端,主闸刀分成两半,接触部分在中间,接触部分触头合闸时圆柱形触头嵌入两排触指内,630A、1250A、1600A结构型式基本相同、仅导电杆截面及表面处理有所区别。 4)接地开关:产品所配装的接地刀组装于底座转动轴上,静触头装于主导电系统导电杆上,接地开关分Ⅰ型(单接地)与Ⅱ型(双接地)。 5)传动系统:配用CS系列机构。 六、外形及安装尺寸图 七、订货须知:

GW隔离开关说明书完整版

G W隔离开关说明书 集团标准化办公室:[VV986T-J682P28-JP266L8-68PNN]

一、产品概述 型户外高压隔离开关是供高压线路在无载流情况下进行切换以及对被检修的高压母线、断路器等电气设备与带电高压线路进行电器隔离的单相或三相户外高压电器。 (D)型是增设有接地刀装置的户外高压隔离开关。 (D)型隔离开关和附装的接地开关,各自配用独立的操动机构,为了确保隔离开关和接地开关二者之间操作顺序正确,本产品本体装有机械联锁装置。 该产品的执行国家标准GB1985-2004《交流高压隔离开关》的有关规定。 二、型号及定义 三、使用环境 、海拔高度:不超过2500m(高原型不超过3500m); 、环境温度:-40℃~+85℃(高寒地区-60℃); 、风速:不大于34m/s; 、地震强度:不超过8度; 、覆冰厚度:不大于10mm; 、安装场所:无严重灰尘、污垢、易燃物质、爆炸危险、化学腐蚀及剧烈震动; 、安装基础应水平; 、隔离开关爬电距离:不小于GB/T5582规定Ⅳ级(或按用户要求)。 四、技术参数

五、结构简介 隔离开关结构简介 单级隔离开关呈V型结构,由成50度夹角的两个支座、支柱绝缘子、接线座、触头、接地静触头、接地刀闸、接线端子等部分组成。不同电流规格产品的结构形式以及底座、轴承座、支柱绝缘子等部件都是相同的,只是主导电回路稍有差别。 传动箱 传动箱供配用机构传动轴90°转动时使用。 操动机构 本产品配用的机构有CS17、CS17-G2人力操动机构或CJ6电动操动机构, CS17型人力操动机构其操动手柄转动角度为90°,机构上设有连锁板,以防止隔离开关的误动作。CS17-G2型人力操动机构是一种多用途组合式人力机构,它采用竖直90°操作并带辅助开关。CJ6电动操动机构为电动机通过减速装置驱动的电动操动机构。由电动机、传动齿轮、涡轮、涡杆、转轴、辅助开关及电动机控制附件等组成。 六、外形及安装尺寸图

GW4-110隔离开关说明书

GW4-110型户外交流高压隔离开关 安 装 使 用 说 明 书 泰子电力科技有限公司 目录

1.概述 (1) 2.结构和工作原理 (3) 3.安装和调试 (4) 4.使用与维护 (5) 5.包装、运输与贮存 (6) 6.随机文件 (6) 7.订货须知 (6) 8.附录A(补充件) (14) 1.概述 GW4-110型户外交流高压隔离开关(以下简称隔离开关)是三相交流50HZ户外高压电器,供高压线路有电压无负荷时分合线路之用。 产品使用环境条件 1.1.1海拔高度一般不超过1000m,特殊型不超过4000m。 1.1.2环境温度最高温度不高于+40℃,最低不超过-30℃. 1.1.3风速不超过35m/s.

1.1.4地震烈度不超过9度。 1.1.5覆冰厚度不超过10mm。 1.1.6耐污型产品适用于中等污秽地区。 1.1.7不适用于有易燃物质、爆炸危险、化学腐蚀及剧烈震动的场所。主要规格和技术参数 1.2.1隔离开关主要规格和技术参数见表1.

注:括号内数据为产品实际达到值 隔离开关具有以下型号说明见表3

2.结构和工作原理 隔离开关本体 隔离开关为双柱水平旋转式,由底架、支柱绝缘子、导电系统、接地开关(不接地除外)及传动系统组成。 2.1.1底架:为一根槽钢,底架两端各安装有轴承座(图4)轴承座内有两个圆锥滚子轴承, 保证轴承座,保证轴承座上的杠杆转动灵活。底架之一端或两端焊有接地开关支座,装有接地开关,隔离开关有不接地。单接地及双接地三种形式。 2.1.2支柱绝缘子:每极有两柱,按使用条件分为普通型与耐压型及高原型三种,普通型支柱 绝缘子型号为ZS-110/400,耐压型支柱绝缘子型号为zaw-110/400,支柱绝缘子下端固定载轴承座上端的转动板上,支柱绝缘子上端固定主导点部分。 2.1.3导电系统:导电部分固定在支柱绝缘纸的上端,主闸刀分成两半,接触部分在中间、接 触部分触头(见图5)合闸时柱形触头嵌入两排触指内。630A,1250A结构型式完全相同,仅导电杆截面及表面处理有所区别,2000A与630A,1250A结构相似。出线端结构为滚动接触(见图6a、c)或软连接结构(见图)根据用户订货选供一种。 2.1.5传动系统:隔离开关操作由操作机构带动底座中部之转动轴旋转180°通过水平连杆带 动一侧之支柱绝缘子(安装于转动杠杆上)旋转90°并借交叉连杆使另一支柱绝缘子反和旋转90°,于是两闸刀便向一侧分开或闭合。接地开关操动机构分合时,借助传动轴 及水平连杆使接地开关轴旋转一角度达到分合之目的。由于接地开关转轴上有扇形板与紧固于瓷柱法兰上的弧形板组成连锁,故能确保主分一地合一主合的顺序动作。 隔离开关制成单极形式,通过相间而形成三极联动(间图la、图1b)亦可单极使用。 操动机构 隔离开关一般配用CS214G手动机构,亦可配用CJ6型电动机机构。CJ6型电动机构(间图3)详见CJ6型电动机构安装使用说明书。 接地开关配用CS14G型手动机构极附件,单接地配一台,双接地配两台。 CS14G型手动机构(见图2)主要由基座,手柄及辅助开关有4级、8级、12级、16级四种规格。分别为两对、四对、六对常闭及常开触头供连锁及信号用。配手动机构时,可根据用户要求供应电磁锁,安装时用户将电磁锁自行配装到手动机构的上部,以防止误操作。 3、安装和调试 本开关只适用于水平安装、安装前应对产品进行全面检查,证实完全无损后方可安装。 安装前检查

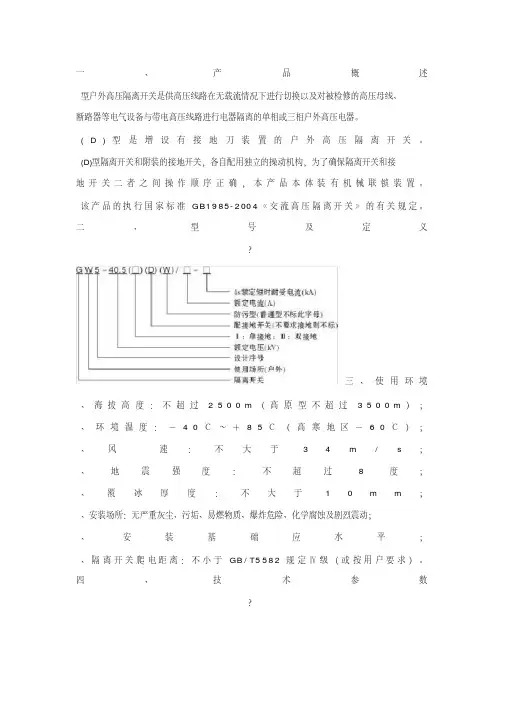

GW5隔离开关说明书
