管道安装及检查井砌筑作业指导书
管道安装及检查井砌筑作业指导书
(GYSZ-ZY-2005-5)
一、工程概况
排水工程，铺设管道长米，其中污水管径 D 米，雨水管径 D 米。坡度 %
二、编制依据
《市政工程施工工艺与安全技术》，《市政排水管渠工程质量检验评定标准》CJJ3-90，《给水排水标准图集合订本S2下》。
三、施工顺序
工程按如下顺序进行施工：管道基础—下管和稳管—管道接口—检查井砌筑—污水管道闭水实验
四、施工方法
1、管道基础浇筑砼应从一端依次进行振捣，平基上安管，基础砼强度
要达到设计标号的50%后，才能下管。基础形式见下表
B=D+2T+2A
B=D+2T+2A
管180o 基础
2、人工下管
污水管管径小于400MM ，采用铁钩贯绳法：在距沟边2-3米的地面上，打入一根
砼管120o 基础
铁撬杠做地桩，将铁钩栓在地桩上缠绕一至二圈，用人拉着，待管子撬至沟边时，随时注意拉紧。当把管子撬下沟沿，即拉紧绳子使管子缓慢地落到沟底。
管径D400-1000，采用压绳法下管：在沟边一定距离处，直立埋设一节或二节管子，在直立管底部栓一根较长的棕绳，绳子一端绕过管子由工人拉住，待管子撬至沟边时，随时注意拉紧绳。然后撬拉结合绳子和主管管壁之间的摩擦力控制下管速度，使管子缓慢地落到沟底。
3、稳管
采用中线法稳管：在两个相邻的坡度板中线上悬挂垂球，同时在管内直立有中心刻度的特制弧行高程尺。当垂球线通过高程尺中心时，即表示管子已对中，同时使高程尺上的下反数标志与坡度线重合，就说明该管中心线与高程均符合设计要求。
4、管道接口
雨水管道采用水泥砂浆接口，水泥砂浆按设计规定的配合比1：进行拌制，抹带时先将管口用钢丝刷刷净，涂一层纯水泥浆，再用砂浆抹上第一层并刻线以利于第二层粘结，待初凝后，抹第二层宽120MM厚30MM ，并用弧形抹子将其压成形，初凝后压光。
污水管采用钢丝网水泥砂浆抹带，在灌注砼管座时，将钢丝网按设计规定位置和深度插入管座内，同时用抹带砂浆捣实，第一层抹15MM厚200MM宽，然后将180MM宽钢丝网包拢。第二层砂浆厚10MM，包上第二层钢丝网，再抹第三层砂浆，并用抹子将压成形，初凝后压光
5、检查井砌筑
雨水检查井施工要点：井墙砂浆不小于，井室内墙面由下游管底至
管顶以上200MM均需采用设计要求的水泥砂浆抹面厚20MM，其余部
分用强度等级相同的水泥砂浆勾缝。如位于地下水位以下，井外壁
抹面至地下水位以上500MM厚20MM。井底铺碎石，厚100MM。接入
支管超挖部分用级配砂石或碎砖填塞。管顶发券高125MM。井室高
度自井底至收口段为1800MM，当埋深不允许时可酌情减少。井内设
踏步，其垂直间距为360MM，外缘水平间距300MM，最后一步离井
口间距为225MM 。污水检查井的是内墙面全部用设计要求的水
泥砂浆抹面厚20MM，其余按雨水检查井作法处理，并保证砌筑
质量不漏水。
6、闭水实验
实验前，用1：3水泥砂浆将实验段两端井内的上游管口砌24CM厚的砖堵头，用1：2水泥砂浆抹面，将管段封闭严密。堵头砌好后，养护2-3天达到强度后方可灌水实验。闭水实验水位为实验段上游管顶以上2米，灌水后在一小时内观察接口和管身，以无严重渗水为合格，渗水量不得超过表 3.7.2-2的规定即井口水位下降深度不得超过如下数据：D300管3MM/小时.米。D600管177MM/小时.米。D800管201MM/小时.米。五、管道工程的质量检查和验收
管道安装后，应对基础、接口、节点及附属构筑物的外观进行检查。对管道平面位置和高程、坡度等断面进行检查。在回填前对
污水管进行闭水实验。检查标准以“质量检验评定标准”为准，参照表3.2.1，表，表，表，表，表进行。
六、安全文明生产保证措施
见《贵阳市市政工程公司安全生产管理办法》
七、安全防护要点：
1、在沟槽内施工，遇有土方松动、裂缝、渗水等，应及时加设固
壁支撑。禁止用固壁支撑代替上下阶梯和吊装支架。
2、人工往沟槽内下管，所用绳具、地桩必须牢固，沟槽内不得有
人。
八、环境保护措施
在管道安装、检查井砌筑的施工过程中，粉尘及噪声及废弃物是影响周边环境的主要因素，应采取相应的控制措施，尽可能地保护周边环境不受到施工过大的影响。
一、粉尘的控制措施
1、砂浆拌合过程中人工拌合应先洒水将水泥和砂子浸湿，使之不产
生过大的场尘。
2、如用机械拌合，应轻装轻卸水泥和砂子不得猛将材料置入拌合
机。
3、作业人员应佩戴防尘罩，避免吸入粉尘。
二、噪声控制
1、选择离办公室、生活区及居民住房一定的距离作拌合场地（安装
拌合机械）。
2、对机械进行维护维修，避免带病作业产生怪异噪声，并在维修维
护中控制敲打力度。
3、拌合进料轻装轻卸，避免运输工具猛烈撞击拌合机。
三、废弃物控制
1、在安装管道及砌筑检查井的过程中，产生的废弃物主要是管口抹
灰和砌筑时所剩砂浆以及水泥的包装物，作业人员应分类进行收
集处理，必要时还可以再次利用。
2、如在作业中再产生泥土，应集中堆放及时装运。
九、施工进度计划安排
沟槽开挖宜以30米为一施工段，安管、接口等工作也以30米为一施工段，安排连续进度计划。
十、资料和需填写表格及要求
1、管道工程根据工序要求需填写<<工序质量评定表>>平基工序参
照表 3.2.1，安管工序参照表，接口工序参照表，检查井工序参照表，闭水实验工序参照表，进行填写。附各工序填写范本2、对应每一施工段，每一工序应按如下顺序填写
报验单—沟槽隐蔽工程检查记录表—沟槽工序质量评定表—测量复核表
报验单—平基安管接口隐蔽工程检查记录表—平基、安管、接口工序质量评定表—测量复核表
报验单—检查井隐蔽工程检查记录表—检查井工序质量评定表—测量复核表

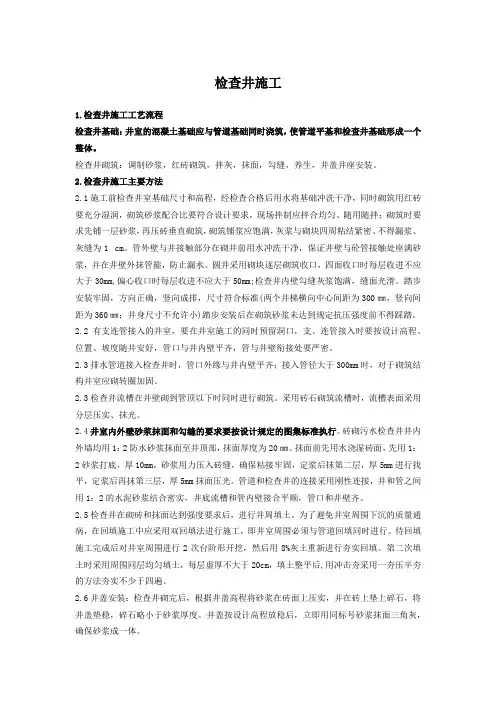

检查井施工作业指导书
