轻钢龙骨隔断现场施工方法

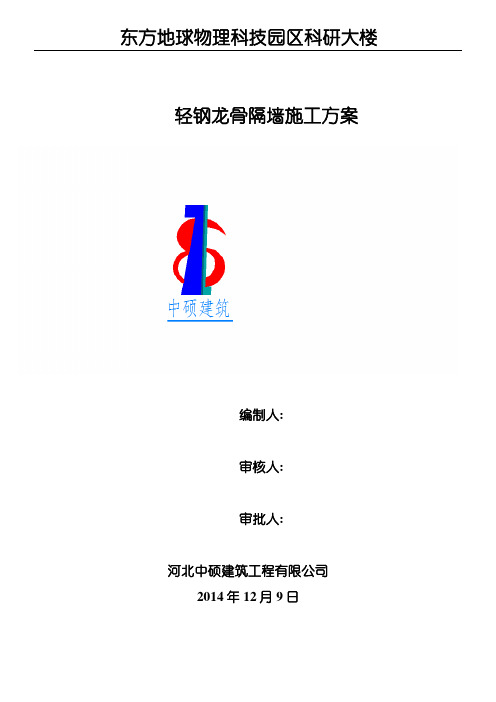

东方地球物理科技园区科研大楼轻钢龙骨隔墙施工方案
审批人:
河北中硕建筑工程有限公司
2014年12月9日
目录
一编制依据1 二工程概况1 三工程目标1 四施工部署2
一编制依据
1.1施工组织设计
《东方地球物理科技园区科研楼施工组织设计》。
1.2施工图纸
《东方地球物理科技园区科研大楼室内精装修施工图纸》。
1.3施工规范、规程、标准、图集
分项工程达到河北省保定市优质工程验收标准。
进度及工期安排：
根据工程特点，本工程分为1）测量放线及材料计划阶段→2）地垄墙施工天→3）隔墙龙骨安装→4）机电专业管道及盒安装→5）隔墙板安装→6）隔墙内
岩棉板填塞→7）另一侧隔墙板安装。
1）测量放线及材料计划：2014年12月5日至2014年12月6日；
2）地垄墙施工:2014年12月7日至2014年12月11日；
3）隔墙龙骨安装：2014年12月12日至2014年12月18日；
4）机电专业管道及盒安装：2014年12月19日至2014年12月22日；
5）隔墙板安装：2014年12月23日至2014年12月25日；
6）隔墙内岩板板填塞：2014年12月26日至2014年12月27日。
7）另一侧隔墙板安装：2014年12月28日至2014年12月29日。
安全目标：
确保无重大工伤事故，杜绝死亡事故的发生，轻伤频率控制在
建筑装饰装修工程质量验收规范(GB50210—2001)
轻钢龙骨内（隔）墙(98SJ140)
3 术语
地枕带：指安装轻钢龙骨前在结构面层上浇筑的高出建筑地面（高出尺寸现场确定），宽度等同于石膏板隔墙厚度的细石砼带。
4 材料要求
4.1 轻钢龙骨
主要有支撑卡系列龙骨和38U型贯通系列龙骨。轻钢龙骨主件有75系列沿顶沿地龙骨、加强龙骨、竖（横）向龙骨、横撑龙骨。轻钢龙骨配件有支撑卡、卡托、角托、连接件、固定件、护角条、压缝条等。轻钢龙骨的配置应符合设计要求，应有产品质量合格证。龙骨外观应表面平整，棱角挺直，过度角及切边
纬向＞150N
4.5.2 采用玻璃钢嵌缝时
石膏胶泥腻子：石膏粉︰SG791胶=1︰0.65（重量比）
环氧树脂胶粘剂：以环氧树脂和T31固化剂为原料，由室温固化的双组份胶粘剂。
采用100mm中碱玻纤带和玻纤网格布，细河砂需洁净。
5 施工准备
5.1 作业条件
5.1.1 主体结构已验收，屋面已做完防水层。
5.1.2 室内弹出+100㎝标高线。
5.1.3 作业的环境温度不应低于5℃。
6 操作工艺
6.1 工艺流程
6.2 弹线、分档：在隔墙与上、下两边基体的相连接处，应按龙骨的宽度弹线。弹线清楚，位置准确。按设计要求，结合罩面板的长、宽分档，以确定竖向龙骨、横撑及附加龙骨的位置。龙骨的端部应安装牢固，龙骨与基体的固定点间距应不大于1m。
6.8 安装贯通系列龙骨时，低于3m的隔墙安装一道，3～5m隔墙安装两道。
6.9 罩面板横向接缝处，如不在沿顶、沿地龙骨上，应加横撑龙骨固定板缝。
6.10 门窗或特殊节点处，使用附加龙骨，安装应符合设计要求。
6.11 对于特殊结构的隔断龙骨安装（如曲面、斜面隔断等）应符合设计要求。
6.12 电气铺管、安装附墙设备：按图纸要求预埋管道和附墙设备。要求与龙骨安装同步进行，或在另一面石膏板封板前进行，并采取局部加强措施，固定牢固。电气设备专业在墙下端设置管线。
6.13 龙骨检查校正补强：安装罩面板前，应检查隔断骨架的牢固程度，门窗框、各种附墙设备、管道的安装和固定是否符合设计要求。如有不牢固处，应进行加固。龙骨的立面垂直偏差应≤3㎜，表面不平整应≤2㎜。
撑龙骨加以固定。
6.14.8 隔墙板的下端如用木踢脚板覆盖，罩面板应离地面20㎜～30㎜；用大理石、水磨石踢脚板时，罩面板下端应与踢脚板上口齐平，接缝严密。
6.14.9 铺放墙体内的玻璃棉、矿棉板、岩棉板等填充材料，与安装另一侧纸面石膏板同时进行，填充材料应铺满铺平。
6.15 接缝及护角处理
6.15.1 纸面石膏板墙接缝做法有三种形式，即平缝、凹缝和压条缝。一般做平缝较多，可按以下程序处理。
6.15.1.1 纸面石膏板安装时，其接缝处应适当留缝（一般5㎜～8㎜），并必须坡口与坡口相接。接缝内浮土清除干净后。
6.15.1.2 采用WKF接缝腻子时：先刷一道界面剂。用小刮刀把WKF接缝腻子
6.15.2.2 当设计要求做金属护角条时，按设计要求的部位、高度，先刮一层腻子，随即用镀锌钉固定金属护角条，并用腻子刮平。
6.16 待板缝腻子干燥后，检查板缝是否有裂缝产生，如发现裂纹，必须分析原因，采取有效的措施加以克服，否则不能进入板面装饰施工。
7 质量控制
7.1 轻钢龙骨结构构造要合理，应具备一定的刚度，纸面石膏板不能受潮变形，与轻钢龙骨的钉固要牢固，接缝腻子要考究，保证墙体伸缩变形时接缝不被拉开，接缝处处理要认真仔细，严格按操作工艺施工。
7.2 超过12m长的墙体应按设计要求做控制变形缝，以防止因湿度和温度影响产生的变形和开裂。
7.3 进入冬季采暖期又尚未住人的房间，应控制供热温度，并注意开窗通风，
检查方法：手扳检查；尺量检查；检查隐蔽工程验收记录。
8.1.3 隔墙中龙骨间距和构造连接方法应符合设计要求。骨架内设备管线的安装、门窗洞口等部位加强龙骨应安装牢固、位置正确，填充材料的设置应符合设计要求。
检查方法：检查隐蔽工程检查记录。
8.1.4 隔墙的墙面板应安装牢固，无脱层、翘曲、折裂及缺损。
检查方法：观察、手扳检查。
8.1.5 墙面所用接缝材料的接缝方法应符合设计要求：
检查方法：观察。
8.2 一般项目
8.2.1 隔墙表面平整光滑、色泽一致、洁净、无裂缝，接缝应均匀、顺直。
检查方法：观察、手摸检查。
9 成品保护
9.1 轻钢骨架隔墙施工中，各工种间应保证已安装项目不受损坏，墙内电线管及附墙设备不得碰动、错位及损伤。
9.2 轻钢龙骨及纸面石膏板入场，存放使用过程中应妥善保管，保证不变形、不受潮、不污染、无损坏。
9.3 施工部位已安装的门窗、地面、墙面、窗台等应注意保护，防止损坏。
9.4 已安装好的墙不得碰撞，保持墙面不受损坏污染。
8.4外围护结构有空洞、缝隙等部位采用石膏板、岩棉等材料进行临时封堵，确
保室外冷风不易进入室内，保证混凝土搅拌、养护的温度。
5.3轻钢龙骨隔断墙施工工艺标准
轻钢龙骨隔断墙施工工艺标准 （QB-CNCEC J030503-2004） 1 适用范围 本标准适用于工业与民用建筑中轻钢龙骨隔断墙施工。罩面板材料按常用的纸面石膏板、人造木板、水泥纤维板考虑，其它类似的可参照执行。 2 施工准备 2.1 原材料、半成品要求 2.1.1 龙骨、配件和罩面板材料及胶粘剂的材质必须符合现行国家标准和行业标准的规定。使用前应按规定取样复检，发现不符合标准或不符合环保污染控制规范的有关规定时，严禁使用。人造板必须有游离甲醛释放量检测报告。 2.1.2 龙骨截面尺寸、规格必须符合设计要求。常用轻钢龙骨为C型隔墙龙骨。 隔墙高度3.5m以下通常采用C50系列 隔墙高度3.5～6m时通常采用C75系列 隔墙高度大于6m通常采用C100系列 2.1.3 罩面板应表面平整、边缘整齐、不应有污垢、裂纹、缺角、翘曲、起皮、色差、图案不完整的缺陷。常用的石膏板厚有9.5mm、12mm、15mm、和18mm，边缘形状为直角形或45°倒角形。分普通石膏板和防火石膏板。 2.1.4配件：支撑卡、卡托、角托、连接件、踢脚卡、压缝条等。 2.1.5有隔声要求的，填充隔声材料玻璃棉、岩棉等应按设计要求选用。 2.2 主要工机具 主要工机具见表2.2。 257
2.3 作业条件 2.3.1 主体结构工程施工完，屋面防水施工完，楼、地面施工完，墙面、顶棚粗装修完。 2.3.2 房间内达到一定干燥程度，湿度≤60%以下。 2.3.3 已落实电、通讯、空调、采暖各专业协调配合问题。 2.4 作业人员 2.4.1 一般应由轻钢隔断墙专业安装队伍的专业安装人员进行安装。 2.4.2 主要作业人员必须有过三项以上（或不少于1000m2以上）同类型工程作业经历。 2.4.3 作业人员经过详尽的技术培训，技术交底和现场安全和文明施工教育。 2.4.4 电工、焊工必须持证上岗。 3 施工工艺 3.1 工艺流程 3.2 操作工艺 3.2.1 做地枕带（设计有要求时） 支模、浇捣细石混凝土地枕带，高度150mm，宽度根据踢脚做法而定，踢脚做法有凸踢脚做法见图3.2.1(1)和凹踢脚做法见图3.2.1(2)两种。 图3.2.1(1) 凸踢脚做法图3.2.1(2) 凹踢脚做法 3.2.2 弹线 按设计要求，在隔墙与上、下两侧基体相接处，弹出龙骨宽度的位置线，并按罩面板、长宽分档，以确定竖向龙骨、横撑及附加龙骨的位置。 3.2.3 固定龙骨 258
轻钢龙骨石膏板隔墙施工工艺完整版
轻钢龙骨石膏板隔墙施 工工艺 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】
轻钢龙骨石膏板隔墙施工工艺 本工程采用100mm厚轻钢龙骨隔墙内填充防火隔音岩棉，具体做法如下：1）施工工序概述： 弹线--安装天地龙骨 -- 安装竖向龙骨-- 横撑龙骨安装--单面石膏板安装 --墙体内部填充防火隔音岩棉 --墙体内部隐蔽验收 --石膏板安装. 2）施工工艺及技术要点 参考节点标准图集：建筑构造通用图集[88J2六]; （1）墙体体系及构造 墙体石膏板选用设计指定厚度普通纸面石膏板;构造采用设计图纸 要求. （2）弹线找规矩 ①按设计图纸要求在地面上弹出墙体分隔线。在隔断与上、下及两边 基体的相接处，应按龙骨的宽度弹线. ②对墙体分隔线经过确认后，方可进行后续施工。 （3）竖龙骨间距 竖向龙骨的间距为400mm（考虑间隙）. （4）天地龙骨固定 天地龙骨与原结构楼地面固定，通常情况下使用射钉固定，如遇射 钉难以固定的情况时，可以采用钉木楔元钉的固定方式.有隔音要 求的墙体，沿地龙骨与楼地面之间必须安装了3~5mm橡胶带; 固定 沿顶，沿地龙骨的射钉间距600mm左右，并错线排列. （5）边框龙骨固定 与混凝土墙体，砖墙墙体连接时，通常使用射钉固定，如遇射钉难 以固定的情况时，可以采用钉木楔元钉的固定方式; （6）特殊位置处理 1、门口竖向边框使用附加龙骨(加强龙骨)，安装要求加强龙骨与 竖向龙骨对装，并铆接。 2、两层石膏板之间要填充防火隔音岩棉，岩棉填充殷实。 （7）支撑卡设置 为便于石膏板安装，在竖向龙骨设置支撑卡，其间距不大于600mm. （8）石膏板安装后检查 ①石膏板应倒角朝外，竖向铺设，长边(即包封边)接缝应落在竖龙骨 上，板缝间距2~6mm.但曲面墙所用石膏板应横向铺设.
轻钢龙骨隔墙施工工艺
轻钢龙骨隔墙施工工艺 The final edition was revised on December 14th, 2020.
轻钢龙骨石膏罩面板隔墙施工 1 范围：本工艺标准适用于工业与民用建筑中，轻钢龙骨石膏罩面板隔墙安装工程。 2 施工准备 材料及主要机具： 轻钢龙骨：目前隔墙工程使用的轻钢龙骨主要有支撑卡系列龙骨和通贯系列龙骨。轻钢龙骨主件有沿顶沿地龙骨、加强龙骨、竖（横）向龙骨、横撑龙骨。轻钢龙骨配件有支撑卡、 卡托、角托、连接件、固定件、护角条、压缝条等。轻钢龙骨的配置应符合设计要求。 龙骨应有产品质量合格证。龙骨外观应表面平整，棱角挺直，过渡角及切边不允许有裂 口和毛刺，麦面不得有严重的污染、腐蚀和机械损伤。 紧固材料：射钉、膨胀螺栓、镀锌自攻螺丝（2mm厚石膏板用25mm长螺丝，两层12mm厚石膏板用35mm长螺丝）、木螺丝等，应符合设计要求。 填充材料：玻璃棉、矿棉板、岩棉板等，按设计要求选用。 纸面石膏板：纸面石膏板应有产品合格证。规格应符合设计图纸的要求。一般规格如下：长度：根据工程需要确定； 宽度：1200mm、900mm； 厚度：、12mm、15mm、18mm、25mm。常用的为 12mm。 接缝材料：接缝腻子、玻纤带（布）、白胶。 接缝腻子：抗压强度>，抗折强度>，终凝时间>。 中碱玻纤带和玻纤网格布： 布重>80g/m2，8目/in 断裂强度：25mm×100mm布条，经向>300N，纬向>150N
主要机具：板锯、电动剪、电动自攻钻、电动无齿锯、手电钻、射钉枪、直流电焊机、刮刀、线坠、靠尺等。 作业条件： 主体结构已验收，屋面已做完防水层。 室内弹出+50cm标高线。 作业的环境温度不应低于5℃。 熟悉图纸，并向作业班组作详细的技术交底。 根据设计图和提出的备料计划，查实隔墙全部材料，使其配套齐全。 主体结构墙、柱为砖砌体时，应在隔墙交接处，按1000mm间距预埋防腐木砖。 设计要求隔墙有地枕带时，应先将C20细石混凝土地枕带施工完毕，强度达到10MPa以上，方可进行轻钢龙骨的安装。 先作样板墙一道，经鉴定合格后再大面积施工。 3 施工工艺 工艺流程： 弹线、分档：在隔墙与上、下及两边基体的相接处，应按龙骨的宽度弹线。弹线清楚，位置准确。按设计要求，结合罩面板的长、宽分档，以确定竖向龙骨；横撑及附加龙骨的位置。 作地枕带：当设计有要求时，按设计要求作豆石混凝土地枕带。作地枕带应支模，豆石混凝土应浇捣密实。 固定沿项、沿地龙骨；沿弹线位置固定沿项、沿地龙骨，可用射钉或膨胀螺栓固定，固定点间距应不大于600mm，龙骨对接应保持平直。
轻钢龙骨隔断墙施工工艺标准
轻钢龙骨隔断墙施工工艺标准 1 施工准备 1.1 技术准备 编制轻钢骨架人造板隔墙工程施工方案，并对工人进行书面技术及安全交底。 1.2 材料要求 （1）各类龙骨、配件和罩面板材料以及胶粘剂的材质均应符合现行国家标准和行业标准的规定。当装饰材料进场检验，发现不符合设计要求及室内环保污染控制规范的有关规定时，严禁使用。人造板必须有游离甲醛含量或游离甲醛释放量检测报告。如人造板面积大于500平方米时（民用建筑工程室内）应对不同产品分别进行复检。如使用水性胶粘剂必须有TVOC和甲醛检测报告。 1）轻钢龙骨主件：沿顶龙骨、沿地龙骨、加强龙骨、竖向龙骨、横撑龙骨应符合设计要求和有关规定的标准。 2）轻钢骨架配件：支撑卡、卡托、角托、连接件、固定件、护墙龙骨和压条等附件应符合设计要求。 3）紧固材料：拉锚钉、膨胀螺栓、镀锌自攻螺丝、木螺丝和粘贴嵌缝材，应符合设计要求。 4）罩面板应表面平整、边缘整齐、不应有污垢、裂纹、缺角、翘曲、起皮、色差、图案不完整的缺陷。胶合板、木质纤维板不应脱胶、变色和腐朽。 （2）填充隔声材料：玻璃棉、岩棉等应符合设计要求选用。 （3）通常隔墙使用的轻钢龙骨为C型隔墙龙骨，其中分为三个系列，经与轻质板材组合即可组成隔断墙体。C型装配式龙骨系列：
1）C50系列可用于层高3.5m以下的隔墙； 2）C75系列可用于层高3.5~6m的隔墙； 3）C100系列可用于层高6m以上的隔墙； （4）质量要求：见表 1.2-1~9。 轻钢龙骨断面规格尺寸允许偏差(mm) 表 1.2-5 轻钢龙骨侧面和地面的平直度(mm/1000mmm) 表 1.2-6
轻钢龙骨角度允许偏差 表 1.2-7 轻钢龙骨外观、表面质量(g/m2) 表 1.2-8 硅盖板的质量要求
图解-轻钢龙骨吊顶施工工艺
轻钢龙骨吊顶施工工艺 1 适用范围 适用于工业与民用建筑中吊顶采用轻钢龙骨骨架安装罩面板的顶棚安装工程。 2 施工准备 2.1 原材料、半成品要求 2.1.1 龙骨：主龙骨是轻钢吊顶龙骨体系中的主要受力构件，整个吊顶的荷载通过主龙骨传 给吊杆。主龙骨的受力模型为承受均布荷载和集中荷载的连续梁。故主龙骨必须要满足强度 和刚度的要求。 次龙骨（中、小龙骨）的主要作用是固定饰面板，中、小龙骨多数是构造龙骨，其间距由 饰面板尺寸决定。 轻钢龙骨按截面形状分为U 型骨架和T 形骨架两种形式。按组成吊顶轻钢龙骨骨架的龙骨规格区分，主要有四种，即D60 系列、D50 系列、D38 系列和D25 系列。 2.1.2 零配件：吊杆（轻型用?6或? 8，重型用? 10 ）、吊挂件、连接件、挂插件、花篮螺丝、射钉、自攻螺钉等。 2.1.3 罩面板 轻钢龙骨骨架常用的罩面板材料有装饰石膏板、纸面石膏板、吸声穿孔石膏板、矿棉装饰 吸声板、钙塑泡沫装饰板、各种塑料装饰板、浮雕板、钙塑凹凸板等。施工时应按设计要求 选用。当设计深度不足，如罩面板未标明具体规格尺寸、罩面板厚度、罩面板等级以及罩面 板质量密度、抗弯强度或断裂荷载、吸水率等技术性能要求时，则应在定货前与设计或业主 联系确定，明确各种要求，便于以后的验收。压缝常选用铝压条。 2.1.4 胶粘剂：应按主粘材的性能选用，使用前做粘结试验。 2.2 主要工机具见表2.2 。 表2.2 主要工机具一览表
2.3作业条件 2.3.1结构施工时，应在现浇混凝土楼板或预制混凝土楼板缝中， 按设计要求间距预埋? 6 ? 10钢筋吊杆，一般间距为900mm ?1200mm 。 2.3.2当吊顶房间的墙、柱为砖砌体时，应在砌筑时按顶棚标高预埋防腐木砖，木砖沿墙间 距900mm ?1200mm ，木砖在柱中每边应埋设两块以上。 2.3.3顶棚内的各种管线及设备已安装完毕并通过验收。确定好灯位、通风口及各种明露孔 口位置。 各种吊顶材料，尤其是各种零配件经过进场验收，各种材料人武部配套齐全。 轻钢骨架顶棚大面积施工前，应做样板间，对顶棚的起拱度、灯槽、通风口等处进行 构造处理，通过做样板间决定分块及固定方法，经鉴定认可后方可开始大面积施工。 2.3.4 墙面、地面的湿作业已做完，屋面防水施工完。 2.3.5 2.3.6 操作平台架子或液压升降台已通过安全验收。 2.3.7
轻钢龙骨石膏板隔墙施工方案
XXX工程项目 轻钢龙骨石膏板隔墙施工方案 编制人：XXX 批准人：XX XXX公司 XXXX
1、编制依据 1.1.《墙体-轻钢龙骨石膏板》（88J2） 1.2.《建筑装饰装修工程质量验收规程》（GB50210-2001） 1.3.《建筑工程施工质量验收统一标准》（GBJ50300-2001） 1.4.《XX图纸》 2、工程概况 本工程为XX公司开发的XX酒店。建筑面积43435 M2。酒店22层，地下室一层，高86.3米。结构类型为框架-剪力墙形式。 本工程含有两种石膏板隔墙：125mm厚轻钢龙骨石膏板隔墙（QC75单排四层）、200mm厚轻钢龙骨石膏板隔墙（QC75双排五层）。石膏板隔墙总面积有：125mm厚轻钢龙骨石膏板隔墙8120平米，主要分布在裙房除公共走道、卫生间、浴室、外墙等房间隔墙；200mm厚轻钢龙骨石膏板隔墙4630平米，主要分布在标准层除公共走道、卫生间、浴室、外墙等房间隔墙。 3、施工准备 3.1、主要材料及配件要求 3.1.1.轻钢龙骨主件：沿顶龙骨、沿地龙骨、加强龙骨、竖向龙骨、横向龙骨。 3.1.2.轻钢骨架配件：支撑卡、卡托、角托、连接件、固定件、附墙龙骨、压条等附件。 3.1.3.紧固材料：射钉、膨胀螺栓、镀锌自攻螺丝、木螺丝和粘结嵌缝料。 3.1. 4.填充隔声材料：按设计要求选用。 3.1.5.罩面板材：纸面石膏板规格、厚度按图纸要求选定。 3.1.6.材料统计表
3.2、主要机具 直流电焊机、电动无齿锯、手电钻、螺丝刀、射钉枪、线坠、靠尺等。3.3、作业条件 3.3.1.轻钢骨架、石膏板隔墙施工前应先完成基本的验收工作。 3.3.2.根据设计施工图和材料计划，查实隔墙的全部材料，使其配套齐备。 3.3.3.所有的材料，必须有材料检测报告、合格证。 4、施工工艺 4.1. 工艺流程 地面清理及找平完成——墙体定位——安装沿顶龙骨和沿地龙骨——安装边框龙骨——竖向龙骨位置分档——安装竖向龙骨——方管加固——安装门框龙骨——安装横向贯通龙骨——检查龙骨安装——安装一侧石膏板――机电铺管及附墙设备检查——填塞隔音岩棉——安装另一侧石膏板——接缝及护角处理——质量验收
轻钢龙骨施工工艺
一、主要材料及配件要求 1.轻钢龙骨主件：沿顶龙骨、沿地龙骨、加强龙骨、竖向龙骨、横向龙骨应符合设计要求。 2.轻钢骨架配件：支撑卡、卡托、角托、连接件、固定件、附墙龙骨、压条等附件应符合设计要求。 3.紧固材料：射钉、膨胀螺栓、镀锌自攻螺丝、木螺丝和粘结嵌缝料应符合设计要求。 二、主要机具 直流电焊机、电动无齿锯、手电钻、螺丝刀、射钉枪、线坠、靠尺等。 四、操作工艺 1.工艺流程 轻隔墙放线—→安装门洞口框—→安装沿顶龙骨和沿地龙骨→ 竖向龙骨分档—→安装竖向龙骨—→安装横向龙骨卡档—→安装石膏罩面板—→施工接缝做法—→面层施工 2.放线：根据设计施工图，在已做好的地面或地枕带上，放出隔墙位置线、门窗洞口边框线，并放好顶龙骨位置边线。 3.安装门洞口框：放线后按设计，先将隔墙的门洞口框安装完毕。 4.安装沿顶龙骨和沿地龙骨：按已放好的隔墙位置线，按线安装顶龙骨和地龙骨，用射钉固定于主体上，其射钉钉距为600mm。 5.竖龙骨分档：根据隔墙放线门洞口位置，在安装顶地龙骨后，按罩面板的规格900mm或1200mm板宽，分档规格尺寸为450mm，不足模数的分档应避开门洞框边第一块罩面板位置，使破边石膏罩面板不在靠洞框处。 6.安装龙骨：按分档位置安装竖龙骨，竖龙骨上下两端插入沿顶龙骨及沿地龙骨，调整垂直及定位准确后，用抽心铆钉固定；靠墙、柱边龙骨用射钉或木螺丝与墙、柱固定，钉距为1000mm。 7.安装横向卡挡龙骨：根据设计要求，隔墙高度大于3m时应加横向卡档龙骨，采向抽心铆钉或螺栓固定。 8.安装石膏罩面板 1)检查龙骨安装质量、门洞口框是否符合设计及构造要求，龙骨间距是否符合石膏板宽度的模数。 2)安装一侧的纸面石膏板，从门口处开始，无门洞口的墙体由墙的一端开始，石膏板一般用自攻螺钉固定，板边钉距为200mm，板中间距为300mm，螺钉距石膏板边缘的距离不得小于10mm，也不得大于16mm，自攻螺钉固定时，纸面石膏板必须与龙骨紧靠。 5)安装墙体另一侧纸面石膏板：安装方法同第一侧纸面石膏板，其接缝应与第一侧面板错开。 6)安装双层纸面石膏板：第二层板的固定方法与第一层相同，但第三层板的接缝应与第一层错开，不能与第一层的接缝落在同一龙骨上。
轻钢龙骨隔断墙施工工艺标准
轻钢龙骨隔断墙施工工艺标准 1总则 1.1适用范围 本章适用于工业与民用建筑中轻钢龙骨人造板隔墙安装工程。 1.2编制参考标准及规范 1《建筑装饰装修工程质量验收规范》GB50210—2001 2《建筑工程施工质量验收统一标准》GB50300—2001 3《民用建筑工程室内环境污染控制规范》GB50325—2001 4《建设工程项目管理规范》GB50326—2001 5《北京市建筑工程施工安全操作规程》DBJ01—62—2002 6《建筑安装分项工程施工工艺规程》DBJ01—26—96。 2术语、符号 1交接检验 由施工的承接方与完成方经双方检查并对可否继续施工做出确认的活动。 2主控项目 建筑工程中的对安全、卫生、环境保护和公众利益起决定性作用的检验项目。 3一般项目 除主控项目以外的检验项目。 4基层 直接承受装饰装修施工的面层。 3施工准备 1技术准备 编制轻钢骨架人造板隔墙工程施工方案，并对工人进行书面技术及安全交底。 2材料要求 1各类龙骨、配件和罩面板材料以及胶粘剂的材质均应符合现行国家标准和行业标准的规定。当装饰材料进场检验，发现不符合设计要求及室内环保污染控制规范的有关规定时，严禁使用。人造板必须有游离甲醛含量或游离甲醛释放量检测报告。如人造板面积大于500m2时（民用建筑工程室内）应对不同产品分别
进行复检。如使用水性胶粘剂必须有TVOC和甲醛检测报告。 1）轻钢龙骨主件: 沿顶龙骨、沿地龙骨、加强龙骨、竖向龙骨、横撑龙骨应符合设计要求和有关规定的标准。 2）轻钢骨架配件：支撑卡、卡托、角托、连接件、固定件、护墙龙骨和压条等附件应符合设计要求。 3）紧固材料：拉锚钉、膨胀螺栓、镀锌自攻螺丝、木螺丝和粘贴嵌缝材，应符合设计要求。 4）罩面板应表面平整、边缘整齐、不应有污垢、裂纹、缺角、翘曲、起皮、色差、图案不完整的缺陷。胶合板、木质纤维板不应脱胶、变色和腐朽。 2填充隔音材料：玻璃棉、岩棉等应符合设计要求选用。 3通常隔墙使用的轻钢龙骨为C型隔墙龙骨，其中分为三个系列，经与轻质板材组合即可组成隔断墙体。C型装配式龙骨系列： 1）C50系列可用于层高5米以下的隔墙； 2）C75系列可用于层高5～6米的隔墙； 3）C100系列可用于层高6米以上的隔墙； 纸面石膏板规格尺寸允许偏差表2-1 单位：mm 注：板面应切成矩形，两对角线长度差应不大于5ｍｍ。 纸面石膏板断裂荷载值表2-1
轻钢龙骨隔墙施工工艺完整版
轻钢龙骨隔墙施工工艺 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】
轻钢龙骨石膏罩面板隔墙施工 1 范围：本工艺标准适用于工业与民用建筑中，轻钢龙骨石膏罩面板隔墙安装工程。 2 施工准备 材料及主要机具： 轻钢龙骨：目前隔墙工程使用的轻钢龙骨主要有支撑卡系列龙骨和通贯系列龙骨。轻钢龙骨主件有沿顶沿地龙骨、加强龙骨、竖（横）向龙骨、横撑龙骨。轻钢龙骨配件有支撑卡、 卡托、角托、连接件、固定件、护角条、压缝条等。轻钢龙骨的配置应符合设计要求。 龙骨应有产品质量合格证。龙骨外观应表面平整，棱角挺直，过渡角及切边不允许有裂 口和毛刺，麦面不得有严重的污染、腐蚀和机械损伤。 紧固材料：射钉、膨胀螺栓、镀锌自攻螺丝（2mm厚石膏板用25mm长螺丝，两层12mm厚石膏板用35mm长螺丝）、木螺丝等，应符合设计要求。 填充材料：玻璃棉、矿棉板、岩棉板等，按设计要求选用。 纸面石膏板：纸面石膏板应有产品合格证。规格应符合设计图纸的要求。一般规格如下：长度：根据工程需要确定； 宽度：1200mm、900mm； 厚度：、12mm、15mm、18mm、25mm。常用的为 12mm。 接缝材料：接缝腻子、玻纤带（布）、白胶。 接缝腻子：抗压强度>，抗折强度>，终凝时间>。 中碱玻纤带和玻纤网格布： 布重>80g/m2，8目/in 断裂强度：25mm×100mm布条，经向>300N，纬向>150N
主要机具：板锯、电动剪、电动自攻钻、电动无齿锯、手电钻、射钉枪、直流电焊机、刮刀、线坠、靠尺等。 作业条件： 主体结构已验收，屋面已做完防水层。 室内弹出+50cm标高线。 作业的环境温度不应低于5℃。 熟悉图纸，并向作业班组作详细的技术交底。 根据设计图和提出的备料计划，查实隔墙全部材料，使其配套齐全。 主体结构墙、柱为砖砌体时，应在隔墙交接处，按1000mm间距预埋防腐木砖。 设计要求隔墙有地枕带时，应先将C20细石混凝土地枕带施工完毕，强度达到10MPa以上，方可进行轻钢龙骨的安装。 先作样板墙一道，经鉴定合格后再大面积施工。 3 施工工艺 工艺流程： 弹线、分档：在隔墙与上、下及两边基体的相接处，应按龙骨的宽度弹线。弹线清楚，位置准确。按设计要求，结合罩面板的长、宽分档，以确定竖向龙骨；横撑及附加龙骨的位置。 作地枕带：当设计有要求时，按设计要求作豆石混凝土地枕带。作地枕带应支模，豆石混凝土应浇捣密实。 固定沿项、沿地龙骨；沿弹线位置固定沿项、沿地龙骨，可用射钉或膨胀螺栓固定，固定点间距应不大于600mm，龙骨对接应保持平直。
轻钢龙骨隔墙施工工艺
轻钢龙骨隔墙施工工艺 轻钢龙骨隔墙施工工艺： 轻钢龙骨墙体材料有50型、75型、100型、150型等几种。墙体中可以填充保温材料隔音材料(如岩棉板、岩棉毡、泡沬板)等，能起到很好的隔音保温效果。 一、主要材料及配件要求 1.轻钢龙骨主件：沿顶龙骨、沿地龙骨、加强龙骨、竖向龙骨、横向龙骨应符合设计要求。 2.轻钢骨架配件：支撑卡、卡托、角托、连接件、固定件、附墙龙骨、压条等附件应符合设计要求。 3.紧固材料：射钉、膨胀螺栓、镀锌自攻螺丝、木螺丝和粘结嵌缝料应符合设计要求。 4.填充隔声材料：按设计要求选用。 5.罩面板材：纸面石膏板规格、厚度由设计人员或按图纸要求选定。 二、主要机具 直流电焊机、电动无齿锯、手电钻、螺丝刀、射钉枪、线坠、角尺等。 三、作业条件 1.轻钢骨架、石膏罩面板隔墙施工前应先完成基本的验收工作，石膏罩面板安装应待屋面、顶棚和墙抹灰完成后进行。 2.设计要求隔墙有地枕带时，应待地枕带施工完毕，并达到设计程度后，方可进行轻钢骨架安装。
3.根据设计施工图和材料计划，查实隔墙的全部材料，使其配套齐备。 4.所有的材料，必须有材料检测报告、合格证。 四、操作工艺 1.工艺流程轻隔墙放线→安装门洞口框→安装沿顶龙骨和沿地龙骨→竖向龙骨分档→安装竖向龙骨→安装横向龙骨卡档→安装石膏罩面板→施工接缝做法→面层施工 2.放线：根据设计施工图，在已做好的地面或地枕带上，放出隔墙位置线、门窗洞口边框线，并放好顶龙骨位置边线。 3.安装门洞口框：放线后按设计，先将隔墙的门洞口框安装完毕。 4.安装沿顶龙骨和沿地龙骨：按已放好的隔墙位置线，按线安装顶龙骨和地龙骨，用射钉固定于主体上，其射钉钉距为600mm。 5.竖龙骨分档：根据隔墙放线门洞口位置，在安装顶地龙骨后，按罩面板的规格900mm或1200mm板宽，分档规格尺寸为450mm，不足模数的分档应避开门洞框边第一块罩面板位置，使破边石膏罩面板不在门洞框处。 6.安装龙骨：按分档位置安装竖龙骨，竖龙骨上下两端插入沿顶龙骨及沿地龙骨，调整垂直及定位准确后，用抽心铆钉固定；墙、柱边龙骨用射钉或木螺丝与墙、柱固定，钉距为1000mm。 7.安装横向卡挡龙骨：根据设计要求，隔墙高度大于3m时应加横向卡档龙骨，采向抽心铆钉或螺栓固定。 8.安装石膏罩面板
轻钢龙骨吊顶施工工艺
轻钢龙骨吊顶施工工艺 1．施工工艺流程 弹线T安装主龙骨吊杆T安装主龙骨T安装次龙骨T安装石膏板T 涂料T饰面清理T分项验收。 （1）弹线根据楼层标高水平线、设计标高，沿墙四周弹顶棚标高水平线，并 沿顶棚的标高水平线，在墙上划好龙骨分档位置线。 （2）安装主龙骨吊杆在弹好顶棚标高水平线及龙骨位置线后，确定吊杆下端头的标高， 安装吊筋。间距宜为900~1200 mm,吊点分布要均匀。 （3）安装主龙家 间距宜为900~ 1200mm,主龙骨用与之配套的龙骨吊件与吊筋安装。 （4）安装边龙骨 边龙骨安装时用水泥钉固定，固定间距在300 m左右。 （5）安装次龙骨： 间距为400 mm，次龙骨间距600 mm。 （6）安装纸面石膏板纸面石膏板与轻钢龙骨固定的方式采用自攻螺钉固定法,在已安装 好并经验收轻钢骨架下面（即做隐蔽验收工作）,安装纸面石膏板。安装纸面石膏板用自攻螺钉固定，固定间距为150?170 m,均匀布置，并与
板面垂直，钉头嵌入纸面石膏板深度以0.5m 为宜，钉帽应刷防锈涂料，并用石膏腻子抹平。 （7）刷防锈漆轻钢龙骨架罩面板顶棚吊杆、固定吊杆铁件，在封罩面板前应刷防锈漆。 墙面石材干挂 1. 施工工艺 1）石材干挂安装工艺流程 放控制线T石材排版放线T挑选石材T预排石材T打膨胀螺栓T安装钢 骨架T安装调节片T石材开槽T石材固定T打胶T调整T成品保护。 将墙面基层表面清理干净，对局部影响骨架安装的凸出部分应剔凿干净。 检查装饰基层及构造层的强度、密实度，应符合设计规范要求。根据装饰墙面的位置检查墙体，局部进行剔凿，以保证足够的装饰厚度。 （1）放控制线 ①石材干挂施工前须按设计标高在墙体上弹出50c m水平控制线和每层石材标高线，并在墙上做控制桩，拉线控制墙体水平位置，找出房间及墙面规矩和方正。 ②根据石材分格图弹线，确定金属胀锚螺栓的安装位置。 （2）挑选石材 ①石材到现场后须对材质、加工质量、花纹和尺寸等进行检查，将色差较大、缺棱掉角、崩边等有缺陷的石材挑出并加以更换。 ②将选出的石材按使用部位和安装顺序进行编号，选择在较为平整的场地做预排，检查拼接出的的板块是否存在色差、是否满足现场尺寸要求，完成此项工作后将板材按编号存放备用。
轻钢龙骨隔断的施工方法
轻钢龙骨隔断的施工方法 轻钢龙骨隔断的施工方法提要：安装和沿顶龙骨和沿地龙骨：按已放好的隔墙位置线，按线安装顶龙骨和地龙骨，用射钉固定于主体上，其射钉间距为600㎜ 更多精品：总结 轻钢龙骨隔断的施工方法 1.施工准备 （1）材料 轻钢龙骨主件：沿顶龙骨，沿底龙骨，加强龙骨，竖向龙骨，横向龙骨。 轻钢骨架配件：支撑卡，卡托，角托，连接件，固定件，护墙龙骨和压条等附件。 紧固材料：射钉，膨胀螺栓，镀锌自攻螺丝，木螺丝，粘贴嵌缝料。 填充隔声材料：玻璃棉，矿棉板，岩棉板等按设计要求选用。 罩面板材：纸面石膏板，规格根据工程有关要求设计选取定，一般规格如下： 长度：根据工程需要确定； 厚度：㎜、12㎜、15㎜、18㎜、25㎜; 宽度：1200㎜、900㎜。 （2）作业条件 设计要求隔墙有地枕带时，应将地枕带施工完毕，并达到设计强
度后，方可进行轻钢龙骨隔墙的安装。 主体结构墙柱为砖砌体时，应在隔墙交接处，按1000㎜间距预埋木砖。 根据设计图和提出的备料计划，查实隔墙全部材料，使其配套齐备。 2.操作工艺 （1）放线：根据设计施工图，在已做好的地面或地枕带上放出隔墙位置线，门窗洞边框线，并放好顶龙骨位置边线。 （2）安装门洞口框：放线后设计要求，先将隔墙的门洞口框安装完毕。 （3）安装和沿顶龙骨和沿地龙骨：按已放好的隔墙位置线，按线安装顶龙骨和地龙骨，用射钉固定于主体上，其射钉间距为600㎜。 （4）竖龙骨分档；根据隔墙放线门洞位置，在安装顶，地龙骨后按罩面板规格900㎜或1200㎜板宽，分档规格尺寸为453㎜或603㎜。不足模数的分档应避开门洞框边第一块罩面板位置，使破边石膏罩面板不在靠洞框处。 （5）安装竖向龙骨：按分档位置安装坚龙骨，竖龙骨两端上下插入沿顶及地龙骨，调制垂直及定位准确后，用抽心铆钉固定；靠墙柱边龙骨用射钉或木螺丝与墙柱固定，钉距为1000㎜。隔墙高度大于3m时应加横撑。 （6）安装纸面石膏板： 检查龙骨安装质量是否符合设计及构造要求，龙骨间距是否符合
轻钢龙骨隔墙施工组织设计方案
1.施工准备 1.1 材料准备 1.1.1 轻钢龙骨主件：沿顶龙骨、沿地龙骨、加强龙骨、竖向龙骨、横撑龙骨的规格、型号、表面处理等应符合设计和相关标准的要求。 1.1.2 轻钢骨架配件：支撑卡、卡托、角托、连接件、固定件、护墙龙骨和压条等附件，应符合设计要求和相关标准的要求。 1.1.3 紧固材料：射钉、膨胀螺栓、镀锌自攻螺钉、木螺钉和粘贴、嵌缝料，应符合设计和相关标准的要求。 1.1.4 填充隔声材料：岩棉按设计要求选用并符合环保要求。 1.1.5 罩面板材：隔墙石膏板种类多样，施工时按深化设计要求选用。 1.1.6 嵌缝材料：嵌缝腻子、接缝带、胶粘剂、玻璃纤维布。 1.2 机具设备 1.2.1 机具：直流电焊机、砂轮切割机、手电钻、电锤、射钉枪等。 1.2.2 工具：电动螺丝刀、钢丝刀、墨斗、壁纸刀、靠尺、钢锯、开刀。 1.2.3 计量检测用具：钢尺、水平尺、方尺、线坠。 1.3 作业条件 1.3.1 结构工程施工完并验收合格。 1.3.2 标高控制线（+500mm水平线）测设完并预检合格。 1.3.3 隔墙墙垫施工完，并达到设计强度。 1.3.4 施工场地清理完，无影响施工安装的障碍物。 1.4 技术准备 1.4.1 按照设计图纸和现场尺寸进行深化设计，绘制安装节点大样图。 1.4.2 编制隔墙施工方案，对施工人员进行安全技术交底。 1.4.3 大面积施工前先做样板，经监理、建设单位确认后可组织施工。 2 操作工艺 工艺流程
放线一安装沿顶、地龙骨－安装门窗框一分档安装竖龙骨一安装横龙骨一安装管线与设备－安装石膏板（两面）－接缝及面层处理－细部处理 2.2 操作方法 2.2.1 放线：根据设计施工图，在地面或墙垫上测设隔墙位置线、门窗洞口边框线和墙顶龙骨位置边线。 2.2.2 安装沿顶、地龙骨：按墙顶龙骨位置边线，安装顶龙骨和地龙骨。安装时一般用射钉或金属膨胀螺栓固定于主体结构上，其固定间距不大于600mm。 2.2.3 门窗开洞制作 2.2. 3.1沿地横龙骨在门洞位置断开。 2.2. 3.2在门、窗洞两侧位置竖立附加竖龙骨，开口背向门、窗洞。 2.2. 3.3在门、窗洞上樘用横龙骨制作，在它与上横龙骨间插入竖龙骨(如门、窗宽大于1800mm应采取加固措施)，其间距应与隔墙的其它竖龙骨保持一致间距。窗洞下樘处理同上。 2.2.4分档安装竖龙骨：按门窗位置进行竖龙骨分档。竖龙骨中心距尺寸一般为400mm, 600mm。当分档在不足模数板块时，应避开门窗框边第一块板的位置，使破边石膏板不在靠近门窗边框处。安装时，按分档位置将竖龙骨上下两端插入沿顶、地龙骨内，为插入方便，竖龙骨长度可较上下龙骨间距短5mm，调整垂直。靠墙、柱的边龙骨除与沿顶、地龙骨用抽芯铆钉固定外，还需用金属膨胀或射钉与墙、柱固定，钉距一般为900mm。竖龙骨与沿顶、地龙骨固定时，抽芯铆钉每面不少于三颗，品字型排列，双面固定。 2.2.5 安装横向龙骨：根据设计要求布置横向龙骨。C100、C75龙谷使用贯通式横向龙骨，若高度小于3m应不少于一道；3-5m之间设两道；大于5m设三道横向龙骨。横龙骨和竖龙骨之间不宜先行固定，在石膏板安装时可适当调整，从而适合石膏板尺寸的允许误差。在龙骨一侧安装一层石膏板，
图解轻钢龙骨吊顶施工工艺.
轻钢龙骨吊顶施工工艺 1适用范围 适用于工业与民用建筑中吊顶采用轻钢龙骨骨架安装罩面板的顶棚安装工程。 2施工准备 2.1 原材料、半成品要求 2.1.1 龙骨：主龙骨是轻钢吊顶龙骨体系中的主要受力构件，整个吊顶的荷载通过主龙骨传给吊杆。主龙骨的受力模型为承受均布荷载和集中荷载的连续梁。故主龙骨必须要满足强度和刚度的要求。 次龙骨（中、小龙骨）的主要作用是固定饰面板，中、小龙骨多数是构造龙骨，其间距由饰面板尺寸决定。 轻钢龙骨按截面形状分为U型骨架和T形骨架两种形式。按组成吊顶轻钢龙骨骨架的龙骨规格区分，主要有四种，即D60系列、D50系列、D38系列和D25系列。 2.1.2 零配件：吊杆（轻型用φ6或φ8，重型用φ10）、吊挂件、连接件、挂插件、花篮螺丝、射钉、自攻螺钉等。 2.1.3 罩面板 轻钢龙骨骨架常用的罩面板材料有装饰石膏板、纸面石膏板、吸声穿孔石膏板、矿棉装饰吸声板、钙塑泡沫装饰板、各种塑料装饰板、浮雕板、钙塑凹凸板等。施工时应按设计要求选用。当设计深度不足，如罩面板未标明具体规格尺寸、罩面板厚度、罩面板等级以及罩面板质量密度、抗弯强度或断裂荷载、吸水率等技术性能要求时，则应在定货前与设计或业主联系确定，明确各种要求，便于以后的验收。压缝常选用铝压条。 2.1.4 胶粘剂：应按主粘材的性能选用，使用前做粘结试验。 2.2 主要工机具见表2.2。 表2.2 主要工机具一览表
2.3 作业条件 2.3.1 结构施工时，应在现浇混凝土楼板或预制混凝土楼板缝中，按设计要求间距预埋φ6～φ10钢筋吊杆，一般间距为900mm～1200mm。 2.3.2 当吊顶房间的墙、柱为砖砌体时，应在砌筑时按顶棚标高预埋防腐木砖，木砖沿墙间距900mm～1200mm，木砖在柱中每边应埋设两块以上。 2.3.3 顶棚内的各种管线及设备已安装完毕并通过验收。确定好灯位、通风口及各种明露孔口位置。 2.3.4 墙面、地面的湿作业已做完，屋面防水施工完。 2.3.5 各种吊顶材料，尤其是各种零配件经过进场验收，各种材料人武部配套齐全。 2.3.6 操作平台架子或液压升降台已通过安全验收。
隔墙吊顶轻钢龙骨的规格及资料
隔墙吊顶轻钢龙骨的规格及资料 轻钢龙骨墙体材料有50型、75型、100型、150型等几种 轻钢龙骨的厚度从0.4mm到2.0mm不等。一般情况下，用纸面石膏吊顶时多数人会选择轻钢龙骨，溥的石膏板使用溥的龙骨，石膏厚的要用厚一点龙骨。龙骨的镀锌有两种，一种是热镀锌，一种是冷镀锌。热镀锌价格高，冷镀锌价格低。吊顶龙骨由承载龙骨(主龙骨)，覆面龙骨(辅龙骨)及各种配件组成。分为 D38(UC38)，D50(UC50)和D60(UC60)三个系列。D38用于吊点间距900—1200毫米不上人吊顶，D50用于吊点间距900—1200毫米上人吊顶，D60用于吊点间距1500毫米上人加重吊顶，U50，U60为覆面龙骨，它与承载龙骨配合使用。墙体龙骨由横龙骨，竖龙骨及横撑龙骨和各种配件组成，有Q50(C50)，Q75(C75)，Q100(C100)和Q150(C150)四个系列 轻钢龙骨的宽度通常被用来称作龙骨的型号，比如宽度为50mm的龙骨就被称作50型龙骨。 轻钢龙骨的侧边高称为龙骨的边高。 龙骨的长度分为3米、4米两种。
就有T行、C形、U形龙骨等.
一般构造 1)轻钢龙骨一般用于现装石膏板隔墙，亦可用于水泥刨花板隔墙、稻草板隔墙、纤维板隔墙等。不同类型、规格的轻钢龙骨，可组成不同的隔墙骨架．构造。一般是用沿地、沿顶龙骨与沿墙、沿柱龙骨(用竖龙骨)构成隔墙边框，中间立若干竖向龙骨，它是主要承重龙骨。有些类型的轻钢龙骨，还要加通贯横撑龙骨和加强龙骨；竖向龙骨间距根据石膏板宽度而定，一般在石膏板板边、板中各放置一根，间距不大于600mm；、当墙面装修层质量较大，如瓷砖，龙骨间距不大于420mm为宜；当隔墙高度要增高，龙骨间距亦应适当缩小。 轻隔墙有限制高度。它是根据轻钢龙骨的断面、刚度和龙骨间距、墙体厚度、石膏板层数而定。 2)隔墙骨架构造由不同龙骨类型或体系根据隔墙要求分别确定。 3)不同部位与不同龙骨的固结方法和方式： ①边框龙骨(包括沿地龙骨、沿顶龙骨和沿墙、柱龙骨)和主体结构固定。一般采用射钉技术，即按中距<1．0m打入射钉与主体结构固定，亦可采用电钻打孔打入膨胀螺栓或在主体结构上留预埋件的方法， ②竖龙骨与拉铆钉与沿顶、沿地龙骨固定。
轻钢龙骨隔断墙施工协议修订稿
轻钢龙骨隔断墙施工协 议 公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]
轻钢龙骨隔断墙施工协议 甲方（发包方）： 乙方（承包方）： 根据《中华人民共和国合同法》及轻钢龙骨施工04J114-2国家标准，结合本工程具体情况，经双方协商同意签订本合同，双方共同遵守。 一、工程概况：兴海名都广场二层B区205、206隔断工程 二、工程内容：轻钢龙骨隔断墙施工 轻钢龙骨隔断墙采用国标C75主龙骨，国标C75天地龙骨，泰山牌国标石膏板蒙面，东方腻子粉刷两边，立邦牌乳胶漆粉刷两遍。 三、工程承包方式：包工包料 四、工程造价：本隔断墙（双面）工程实际测量长3.9米，高2.6米，合10.14平米，每平米包工包料含税80元，计含税￥：811.2元，大写：捌佰壹拾壹点贰元整。 二、质量要求及施工方法：轻钢龙骨按国家规范施工，符合国家技术标准设计图集04J114-2图集有关规定及要求，墙面平整度不超过8毫米，垂直度不超过8毫米，接缝处不超过4毫米补平，质保期为一年，确保一年内不开裂返潮。 三、工程量计算方法：按实际扎隔断墙（双面）结算
四、结算方式：施工完成5个工作日内乙方向甲方提供正规国家税务机打发票（或机打工程票）并提供甲方公司盖章（验收人签字）的工程验收单结清工程款的100%， 五、施工期限：本工程于2017年月日开始于2017年月日内完工 六、甲方责任与义务：甲方有权对乙方工程进程的质量进行监督，解决应由甲方解决的问题及其他事宜，如有质量问题，甲方有权终止合同，乙方所有损失自己负责，并赔偿甲方损失。 七、乙方责任与义务： 1、严格按甲方要求施工，保证现场整齐，竣工前做好现场卫生和处理工作。 2、严格按现行规范和要求施工，服从甲方管理，对甲方物品造成损坏要照价赔偿 3、除自然灾害外非甲方原因造成乙方停工，乙方应负违约责任并尽快继续施工 4、安全文明施工，乙方施工人员应在本施工范围内活动，施工中乙方施工人员安全由乙方负责，施工过程中乙方发生安全事故由乙方全部负责。 八、其它事项：以上合同条款双方共同遵守， 1、合同的变更、解除及争议解决方式除合同另有规定外，本合同的任何变更、解除（不可抗力除外）应由双方同意，并签订书
轻钢龙骨防火隔墙工艺
轻钢龙骨防火隔墙施工工艺 1 围 本工艺标准适用于工业与民用建筑中,轻钢龙骨防火隔墙安装工程. 2 施工准备 2.1 材料及主要机具： 2.1.1 轻钢龙骨：目前隔墙工程使用地轻钢龙骨主要有支撑卡系列龙骨和通贯系列龙骨.轻钢龙骨主件有沿顶沿地龙骨、加强龙骨、竖(横)向龙骨、横撑龙骨.轻钢龙骨配件有支撑卡、卡托、角托、连接件、固定件、护角条、压缝条等.轻钢龙骨地配置应符合设计要求.龙骨应有产品质量合格证.龙骨外观应表面平整,棱角挺直,过渡角及切边不 允许有裂口和毛刺,表面不得有严重地污染、腐蚀和机械损伤. 2.1.2 紧固材料：射钉、膨胀螺栓、镀锌自攻螺丝(20mm厚石膏板用25mm长螺丝,两层12mm厚石膏板用35mm长螺丝)、木螺丝等,应符合设计要求.
2.l.3 填充材料：玻璃棉、矿棉板、岩棉板等,按设计要求选用,须具备国家防火建筑材料监督检验中心地检验报告. 2.1.4 防火板：防火板应有产品合格证.规格应符合设计图纸地要求,具备国家防火建筑材料监督检验中心地检验报告.一般规格如下：长度：根据工程需要确定；宽度：1200mm、900mm；厚度：9.5mm、12mm、15mm、18mm、25mm.常用地为12mm. 2.1.5 接缝材料：接缝腻子、玻纤带(布)、107胶. 2.1.5.1 WKF接缝腻子：抗压强度> 3.0MPa,抗折强度>1.5MPa,终凝时间>0.5h. 2.1.5.2 50mm中碱玻纤带和玻纤网格布：布重>80g/m2,8目/in、断裂强度：25mm×100mm布条,经向>300N、纬向>150N 2.1.6 主要机具：板锯、电动剪、电动自攻钻、电动无齿锯、手电钻、射钉枪、直流电焊机、刮刀、线坠、靠尺等. 2.2 作业条件： 2.2.1 主体结构已验收,屋面已做完防水层.
轻钢龙骨隔断墙施工工艺标准文档
轻钢龙骨隔断墙施工工艺标准 3·3·1 总则 3·3·1·1适用范围 本章适用于工业与民用建筑中轻钢龙骨人造板隔墙安装工程。 3·3·1·2 编制参考标准及规范 (1)申华人民共和国国家标准GB50210—2001《建筑装饰装修工程质量验收规范》 (2)中华人民共和国国家标准GB50300—2001《建筑工程施工质量验收统一标准》 (3)中华人民共和国国家标准GB50325—2001《民用建筑工程室内环境污染控制规范》 (4)中华人民共和国国家标准GB50326—2001《建设工程项目管理规范》 (5)《北京市建筑工程施工安全操作规程》DBJ01—62—2002 (6)《建筑安装分项工程施工工艺规程》DBJ01－26－96。 3·3·2 术语、符号 (1)交接检验 由施工的承接方与完成方经双方检查并对可否继续施工做出确认的活动。 (2)主控项目 建筑工程中的对安全、卫生、环境保护和公众利益起决定性作用的检验项目。 (3)一般项目 除主控项目以外的检验项目。 (4)基层 直接承受装饰装修施工的面层。 3·3·3 施工准备 3·3·3·1技术准备 编制轻钢骨架人造板隔墙工程施工方案，并对工人进行书面技术及安全交底。 3·3·3·2 材料要求 (1)各类龙骨、配件和罩面板材料以及胶粘剂的材质均应符合现行国家标准和行业标准的规定。 当装饰材料进场检验，发现不符合设计要求及室内环保污染控制规范的有关规定时，严禁使用。人造板必须有游离甲醛含量或游离甲醛释放量检测报告。如人造板面积大于5OO㎡时 (民用建筑工程室内)应对不同产品分别进行复检。如使用水性胶粘剂必须有TVOC和甲醛检测报告。 1)轻钢龙骨主件:沿顶龙骨、沿地龙骨、加强龙骨、竖向龙骨、横撑龙骨应符合设计要求和有关 规定的标准。 2)轻钢骨架配件:支撑卡、卡托、角托、连接件、固定件、护墙龙骨和压条等附件应符合设计要 求。 3)紧固材料:拉锚钉、膨胀螺栓、镀锌自攻螺丝、木螺丝和粘贴嵌缝材，应符合设计要求。 4)罩面板应表面平整、边缘整齐、不应有污垢、裂纹、缺角、翘曲、起皮、色差、图案不完整的 缺陷。胶合板、木质纤维板不应脱胶、变色和腐朽。 (2)填充隔声材料:玻璃棉、岩棉等应符合设计要求选用。 (3)通常隔墙使用的轻钢龙骨为C型隔墙龙骨，其中分为三个系列，经与轻质板材组合即可组成 隔断墙体。C型装配式龙骨系列:
轻钢龙骨隔断施工方法
轻钢龙骨隔断施工方法 轻钢龙骨隔断的施工方法 1.施工准备 （1）材料 轻钢龙骨主件：沿顶龙骨，沿底龙骨，加强龙骨，竖向龙骨，横向龙骨。 轻钢骨架配件：支撑卡，卡托，角托，连接件，固定件，护墙龙骨和压条等附件。 紧固材料：射钉，膨胀螺栓，镀锌自攻螺丝，木螺丝，粘贴嵌缝料。 填充隔声材料：玻璃棉，矿棉板，岩棉板等按设计要求选用。 罩面板材：纸面石膏板，规格根据工程有关要求设计选取定，一般规格如下： 长度：根据工程需要确定； 厚度：9.5㎜、12㎜、15㎜、18㎜、25㎜; 宽度：1200㎜、900㎜。 （2）作业条件 设计要求隔墙有地枕带时，应将地枕带施工完毕，并达到设计强度后，方可进行轻钢龙骨隔墙的安装。 主体结构墙柱为砖砌体时，应在隔墙交接处，按1000㎜间距预埋木砖。 根据设计图和提出的备料计划，查实隔墙全部材料，使其配套齐备。 2.操作工艺 （1）放线：根据设计施工图，在已做好的地面或地枕带上放出隔墙位置线，门窗洞边框线，并放好顶龙骨位置边线。 （2）安装门洞口框：放线后设计要求，先将隔墙的门洞口框安装完毕。 （3）安装和沿顶龙骨和沿地龙骨：按已放好的隔墙位置线，按线安装顶龙骨和地龙骨，用射钉固定于主体上，其射钉间距为600㎜。 （4）竖龙骨分档；根据隔墙放线门洞位置，在安装顶，地龙骨后按罩面板规格900㎜或1200㎜板宽，分档规格尺寸为453㎜或603㎜。不足模数的分档应避开门洞框边第一块罩面板位置，使破边石膏罩面板不在靠洞框处。 （5）安装竖向龙骨：按分档位置安装坚龙骨，竖龙骨两端上下插入沿顶及地龙骨，调制垂直及定位准确后，用抽心铆钉固定；靠墙柱边龙骨用射钉或木螺丝与墙柱固定，钉距为1000㎜。隔墙高度大于3M时应加横撑。 （6）安装纸面石膏板： 检查龙骨安装质量是否符合设计及构造要求，龙骨间距是否符合纸面石膏板宽度的模数。 安装一侧的纸面石膏板，从门口处开始，无门洞口的墙体由墙的一端开始，石膏板的距离不得小于10㎜，也不得大于16㎜。自攻螺丝紧固时，纸面石膏板必须与龙骨紧靠。 安装墙体内电管，电盒和电箱设备。 安装墙体内防火、隔声、防潮填充材料，与另一侧纸面石膏板同时进行安装填入。 安装墙体内另一侧石膏板：安装方法同第一侧石膏板，其接缝处应与第一侧面板缝错开。 安装双层纸面石膏板：第二层板的固定方法与第一层相同，但第二层板的接缝应与第一层板错开，不能与第一层的接缝落在同一龙骨上。 （7）接缝方法；纸面石膏板墙接缝作法有三种形式，即平缝，凹缝和压条缝；一般作平缝较多，可按以下程序处理。 刮嵌缝腻子：刮嵌缝腻子终凝后立即行粘贴拉接材料，先用稠度较稀的底层腻子，在接缝上薄刮一层，厚度约1MM，宽度适应拉条带宽，随即粘贴拉接带，用中刮刀从上到下一
