电阻器知识简介
连云港连云港大港中等专业学校教案
教师姓名授课班级课程名称电子电工授课日期第周年月日授课时数2学时授课章节
名称
电阻器知识简介
教学目标1、知识目标：电阻器的结构和特性
2、能力目标：电阻器的质量判别
3、情感目标：提高学生对本课程的学习兴趣，增强自信心
教学重点及难点教学重点：电阻器的质量判别教学难点：电阻器的标志方法
教具及教学方
法教具：电脑、投影仪
教学方法：演示法、讲解法
课堂教学设计
电阻器知识简介
导入：
任务一、电阻器的概述理论知识：
简介
电阻知识简介及分类概述备注课题
讲授
电阻的英文名称为resistance，通常缩写为
R，它是导体的一种基本性质，与导体的尺寸、
材料、温度有关。
欧姆常简称为欧。表示电阻阻值的常用单
位还有千欧(kΩ)，兆欧(MΩ)。
电阻器是电气、电子设备中用得最多的基
本元件之一。主要用于控制和调节电路中的电
流和电压，或用作消耗电能的负载。

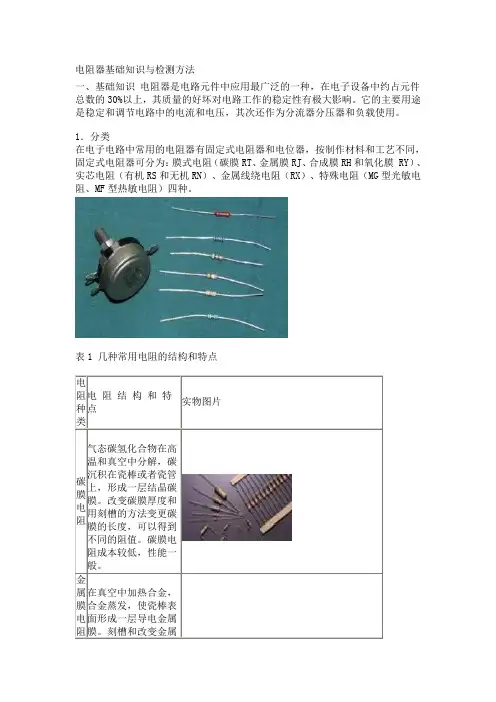

分类
电阻器有不同的分类方法。
电阻器的种类有很多，通常分为三大类：固定电阻，可变电
阻，特种电阻。
固定电阻
(1) 符号
(2) 电阻器型号命名方法
电阻器的型号命名方法根据GB2471-81，见表B301。
表B301电阻器型号的命名方法
第一部分：主称第二部分：材料第三部分：特征
第四部分：序号符号意义符号意义符号电阻器电位器
R电阻器T碳膜1普通普通对主称、材料相
同，仅性能指标
H合成膜2普通普通
检查完成
任务情况
巡视辅导
W
电位器
S 有机实芯 3 超高频 — 尺寸大小有区别，但基本不影响互换使用的产品，给同一序号；若性能指标、尺寸大小明显影响互换时，则在序号后面用大写字
母作为区别代号。
N 无机实芯 4 高阻 — J 金属膜 5 高温 — Y 氧化膜 6 — — C 沉积膜 7 精密 精密 I 玻璃釉膜 8 高压 特殊函数 P 硼酸膜 9 特殊 特殊
U 硅酸膜 G 高功率 —
X 线绕 T 可调 —
M 压敏 W — 微调 G
光敏
D
— 多圈
R
热敏
B
温度补偿
用 —
C
温度测量用 —
P 旁热式 — W 稳压式 — Z
正温度系数
—
(3) 电阻值的标识
例如：按部颁标准规定，电阻值的标称值应为表B302所列数字的10n 倍，其中，n 为正整数、负整数或零。
精密金属膜电阻器 R J 7 3
第四部分：序号
第三部分：类别(精密) 第二部分：材料(金属膜) 第一部分：主称(电阻器)
表B302电阻器(电位器、电阻器)标称系列及误差表
