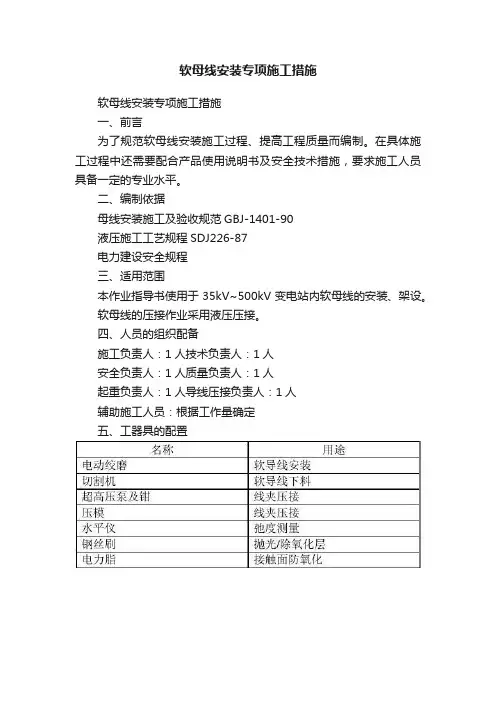

软导线压接架设施工方案
xxx风电场330kV升压站工程
软导线压接架设
施工方案
批准人：
审核人：
编写人：
编制单位：
xxx公司
xxx升压站工程项目部
编制日期：xxx年10月
330KVxxx升压站工程软导线压接架设施工方案
目录
1. 概述 (1)
1.1 施工规模 (1)
1.2 施工依据 (1)
1.3 施工工序流程图 (2)
2. 施工准备 (2)
2.1 人员组织 (2)
2.2 主要施工机械、工器具及材料的准备 (2)
2.3 施工前检查 (3)
3. 施工步骤 (3)
3.1 导线测量放线 (3)
3.1.1 测量计算 (3)
3.1.2 放线下料 (4)
3.2 导线压接 (4)
3.2.1 压接前准备 (4)
3.2.2 导线压接 (4)
3.3 导线架设 (5)
4. 施工质量要求 (5)
5. 质量保证措施 (6)
5.1 安装过程控制 (6)
5.2 施工项目质量检查及验收 (6)
5.3 成品保护 (6)
6. 施工安全措施 (7)
6.1 安全组织措施 (7)
6.2 安全风险点及防范控制措施 (7)
架空配电线路导线架设施工工艺
架空配电线路导线架设施工工艺 1 范围 本工艺标准适用于10kV及以下架空配电线路的导线架设安装工程。 2 施工准备 2.1 材料要求： 2.1.1 所采用的器材、材料应符合同家现行技术标准的规定，并应有产品合格证。 2.1.2 导线： 2.1.2.1 导线不应有松股、交叉、折叠、断裂及破损等缺陷，裸铝绞线不应有严重腐蚀现象。 2.1.2.2 不应有严重腐蚀现象。 2.1.2.3 绝缘导线表而应平整，光滑、色泽均匀，绝缘层厚度应符合规定。绝缘层应挤包紧密，且易剥离、绝缘线端部应有密封措施。 2.1.2.4 导线最小截面应符合表3-76所示数值。 导线最小截面（mm2）表3-76 10kV
居民区非居民区 铝绞线钢芯铝绞线铜绞线35 25 16 25 16～25 16 16～25 16～25 直径3.2～ 4.0mm 2.1.3 悬式绝缘子、蝶式绝缘子 2.1. 3.1 瓷件与铁件组合无歪斜现象、且结合紧密、铁件镀锌良好。 2.1. 3.2 瓷釉光滑，无裂纹、缺釉、斑点、烧痕、气泡或瓷釉烧坏等缺陷。 2.1. 3.3 弹簧销、垫的弹力适宜。 2.1. 3.4 高压绝缘子的交流耐压试验结果必须符合施工规范的规定。 2.1.4 绑线：裸导线的绑线应选用与导线同金属的单股线，直径不应小于2.0mm，绝缘导线应选用绝缘绑线。 2.1.5 耐张线夹、并沟线夹、钳压管、铝带 2.1.5.1 表面应光洁、无裂纹、毛刺、飞边、砂眼、气泡等缺陷。 2.1.5.2 线夹转动灵活，与导线接触面符合要求。 2.1.5.3 碗头挂板、平行挂板、直角挂板、U型挂环、球失挂环、拉板、连扳、曲型垫等。 2.1.5.4 表面应光洁、无裂纹、毛刺、飞边、砂眼、气泡等缺陷。
架空线路的导线架设施工工艺
架空线路的导线架设施工工艺 1 范围本工艺标准适用于10kV及以下架空配电线路的导线架设安装工程。 2 施工准备 2.1 材料要求： 2.1.1 所采用的器材、材料应符合同家现行技术标准的规定，并应有产品合格证。 2.1.2 导线： 2.1.2.1 导线不应有松股、交叉、折叠、断裂及破损等缺陷，裸铝绞线不应有严重腐蚀现象。 2.1.2.2 不应有严重腐蚀现象。 2.1.2.3 绝缘导线表而应平整，光滑、色泽均匀，绝缘层厚度应符合规定。绝缘层应挤包紧密，且易剥离、绝缘线端部应有密封措施。建设工程教育网 2.1.2.4 导线最小截面应符合表3-76所示数值。 导线最小截面（mm2）表3-76 2.1.3 悬式绝缘子、蝶式绝缘子 2.1. 3.1 瓷件与铁件组合无歪斜现象、且结合紧密、铁件镀锌良好。 2.1. 3.2 瓷釉光滑，无裂纹、缺釉、斑点、烧痕、气泡或瓷釉烧坏等缺陷。 2.1. 3.3 弹簧销、垫的弹力适宜。 2.1. 3.4 高压绝缘子的交流耐压试验结果必须符合施工规范的规定。 2.1.4 绑线：裸导线的绑线应选用与导线同金属的单股线，直径不应小于 2.0mm，绝缘导线应选用绝缘绑线。 2.1.5 耐张线夹、并沟线夹、钳压管、铝带 2.1.5.1 表面应光洁、无裂纹、毛刺、飞边、砂眼、气泡等缺陷。 2.1.5.2 线夹转动灵活，与导线接触面符合要求。 2.1.5.3 碗头挂板、平行挂板、直角挂板、U型挂环、球失挂环、拉板、连扳、曲型垫等。 2.1.5.4 表面应光洁、无裂纹、毛刺、飞边、砂眼、气泡等缺陷。 2.1.5.5 应热镀锌，镀锌良好，镀锌层无剥落，锈蚀现象。建设工程教育网 2.1.6 螺栓： 2.1.6.1 螺栓表面不应有裂纹、砂眼、锌皮剥落及锈蚀现象。 2.1.6.2 螺杆与螺母的配合应良好，加大尺寸的内螺纹与有镀层的外螺纹配合，其公差应符合现行国家标准《普通螺纹直径1～300mm公差》的粗牙三级标准。 2.1.6.3 螺栓宜有防松装置，防松装置弹力应适宜，厚度应符合规定。 2.1.7 其它材料：电力复合脂、砂纸、油漆等。 2.2 主要机具； 2.2.1 紧线器、倒链、开口滑轮、放线架、活扳手、油压线钳、手锤、钢锯、刀锯，细钢丝刷等。 2.2.2 斧子、铁线、大小尼龙绳、挑杆、竹梯、温度计、望远镜、脚扣、安全带、手推车等。
高压线架设施工方案
施工组织设计 1、施工方案及施工方法 2、劳动力计划 3、主要施工机械配置及计划 4、组织机构设置、管理人员配置 5、确保工程质量的技术组织措施 6、确保安全文明施工的技术组织措施 7、确保工期的技术组织措施 8、环境保护技术组织措施 9、施工总进度图表或工期网络图 10、施工平面布置图 附表一拟投入本标段的主要施工设备表 附表二拟配备本标段的试验和检测仪器设备表 附表三劳动力计划表 附表四计划开、竣工日期和施工进度网络图 附表五施工总平面图 附表六临时用地表
1、施工方案及施工方法 （一）设备基础型钢的制作与安装： 工艺流程： 基础型钢埋设→搬运和检查接线安装→清理安装→调试 1、首先将槽钢调直，然后按图纸要求预制加工基础钢架，并刷好防绣漆。 2、基础型钢埋设： 埋设方法有下列两种: （施工时根据工地的实际情况确定采用何种方式） a直接埋设法：这种埋设法是在土建打砼时直接将基础型钢埋设好,埋设前先将型钢调直,除去铁锈，按图纸尺寸下好料并钻好孔,再按图纸的标高尺寸、测量其安装位置，将型钢放在所测量的位置上，并用水平尺调好水平,水平误差每米不超过1mm，全长不超过5mm。配电柜的基础型钢一般为两根，埋设时应使其平行，并处于同一水平上。埋设的型钢可高出地表面5-10mm，水平调好后，可将型钢固定牢固。全部工作做完后，应再仔细检查安装尺寸和水平情况是否有变化，
如不符合要求，应及时处理。 b预留槽埋设法：用这种方法埋设型钢是在土建打砼的时候,根据图纸的要求在埋设位置预埋好用钢筋做成的钢筋钩,并且预留出型钢的空位。预留空位的方法是在浇注砼地面的时候，在地面上埋入比型钢略大的木盒(一般大约在30mm左右)，待砼凝固后，将埋入的木盒取出，再埋设基础型钢。埋设型钢时，应先将预留的空位清扫干净，按上述要求将型钢加工好，然后将型钢放入埋设位置，并按上述方法和要求调好水平。水平调好后，把预埋的钢筋钩焊在型钢上，使其固定牢固，并用砼填充捣实。 埋设的基础型钢应作好接地，接地方法是在型钢两端各焊一段扁钢与接地网相连，型钢露出地面部分应涂一层防锈漆。 3、基础型钢的安装应符合下列要求 项目 允许偏差mm/m mm/全长 垂直度〈1 〈5 水平度〈1 〈5 位置误差及不平 行度 〈5 基础型钢安装后，其项部宜高出抹平地面
10kV及以下架空线路的导线架设施工方案
10kV及以下架空线路的导线架设施工方案(转贴) 架空线路的导线架设 1 范围 本工艺标准适用于10kV及以下架空配电线路的导线架设安装工程。 2 施工准备 2.1 材料要求： 2.1.1 所采用的器材、材料应符合同家现行技术标准的规定，并应有产品合 格证。 2.1.2 导线： 2.1.2.1 导线不应有松股、交叉、折叠、断裂及破损等缺陷，裸铝绞线不应 有严重腐蚀现象。 2.1.2.2 不应有严重腐蚀现象。 2.1.2.3 绝缘导线表而应平整，光滑、色泽均匀，绝缘层厚度应符合规定。 绝缘层应挤包紧密，且易剥离、绝缘线端部应有密封措施。 2.1.2.4 导线最小截面应符合表3-76所示数值。 导线最小截面（mm2）表3- 76 10kV 居民区非居民区 铝绞线钢芯铝绞线铜绞线35 25 16 25 16～25 16 16～25 16～25 直径3.2～4. 0mm 2.1.3 悬式绝缘子、蝶式绝缘子 2.1. 3.1 瓷件与铁件组合无歪斜现象、且结合紧密、铁件镀锌良好。 2.1. 3.2 瓷釉光滑，无裂纹、缺釉、斑点、烧痕、气泡或瓷釉烧坏等缺陷。 2.1. 3.3 弹簧销、垫的弹力适宜。 2.1. 3.4 高压绝缘子的交流耐压试验结果必须符合施工规范的规定。 2.1.4 绑线：裸导线的绑线应选用与导线同金属的单股线，直径不应小于2.0 mm，绝缘导线应选用绝缘绑线。 2.1.5 耐张线夹、并沟线夹、钳压管、铝带 2.1.5.1 表面应光洁、无裂纹、毛刺、飞边、砂眼、气泡等缺陷。 2.1.5.2 线夹转动灵活，与导线接触面符合要求。 2.1.5.3 碗头挂板、平行挂板、直角挂板、U型挂环、球失挂环、拉板、连扳、 曲型垫等。 2.1.5.4 表面应光洁、无裂纹、毛刺、飞边、砂眼、气泡等缺陷。 2.1.5.5 应热镀锌，镀锌良好，镀锌层无剥落，锈蚀现象。 2.1.6 螺栓： 2.1.6.1 螺栓表面不应有裂纹、砂眼、锌皮剥落及锈蚀现象。 2.1.6.2 螺杆与螺母的配合应良好，加大尺寸的内螺纹与有镀层的外螺纹配 合，其公差应符合现行国家标准《普通螺纹直径1～300mm公差》的粗牙三级标准。 2.1.6.3 螺栓宜有防松装置，防松装置弹力应适宜，厚度应符合规定。
线路架设施工方案
（三）各级管理人员职责 1.现场工作总负责人：对所需工作全面协调，对本施工四方案进行审核。 2.工程技术总负责人：对施工质量进行技术交底以及把关，对 本施工方案进行审核。 3.工作票负责人：编制施工方案，做好危险点分析；履行安全 责任；填写工作票及办理工作票相关手续，负责对整个工作面现场 工作人员的分配等，随时监护工作班人员遵守现场劳动纪律和安全 工作规定，安排人员准备所需的材料、工具，若作业过程中发现问 题及时与工程总协调联系解决，必要时在指定专责监护人情况下可 以参加工作。 4.安全员：履行安全责任，校核施工方案，对整个作业过程进 行安全监督，及时指出并制止工作中存在的不安全行为，随时监护 工作班人员遵守现场劳动纪律和安全工作规定，若作业过程中发现 问题及时与工作负责人联系解决。 5.材料供应负责人：安排人员准备工作所需的材料、施工机具、仪器及仪表等。
6.质量检验负责人：依照本施工方案的相关规定，做好整个施工过程的质量监督、把关及验收工作。 7.工作班人员：履行安全责任；认真服从工作负责人的安排，在得到工作负责人安全技术交底后，履行确认手续；发现现场安全措施不适应工作时，应提出异议；严格遵守安全规章制度、技术规程和劳动纪律，正确使用安全工器具和劳动防护用品；对自己在工作中的行为负责，互相关心工作安全，做到不伤害自己，不伤害他人和不被他人伤害，并监督本规程的执行和现场安全措施的实施。 （四）主要工器具及仪器仪表配置 主要工器具及仪器仪表配置表
(五）安全工器具配置 安全工器具配置表 （六）作业方法 施工准备
技术资料：设计图纸、施工规范、安全措施、施工方案； 人员组织：技术负责人、施工负责人、安全质量负责人和技能人员； 机具的准备：按施工要求准备机具并对其性能及状态进行检查和维护； 施工材料准备：导地线、绝缘子、压接管、金具螺栓等。 施工操作 . 1在放线区段每基塔的塔顶均安装了一只两吨三轮朝天滑车，一级引绳置于滑车中间轮在上扬塔，应提前安置好压线滑车；在转 角塔，应提前调整好滑车预偏角。 . 2 二级引绳：当作业区段的一级引绳全部放通后，通过塔顶 的三轮朝天滑车，人工牵引一根二级引绳。 . 3三级引绳：二级引绳牵通后，使用专用小型牵张机牵引一 根三级引绳，然后再利用这根三级引绳，以一绳牵三绳的方式牵引
导线架设方法
架空线路中的导线架设施工 1 范围 本工艺标准适用于10kV及以下架空配电线路的导线架设安装工程。 2 施工准备 2.1 材料要求： 2.1.1 所采用的器材、材料应符合同家现行技术标准的规定，并应有产品合格证。 2.1.2 导线： 2.1.2.1 导线不应有松股、交叉、折叠、断裂及破损等缺陷，裸铝绞线不应有严重腐蚀现象。 2.1.2.2 不应有严重腐蚀现象。 2.1.2.3 绝缘导线表而应平整，光滑、色泽均匀，绝缘层厚度应符合规定。绝缘层应挤包紧密，且易剥离、绝缘线端部应有密封措施。 2.1.2.4 导线最小截面应符合表所示数值。 导线最小截面（mm2） 2.1.3 悬式绝缘子、蝶式绝缘子 2.1. 3.1 瓷件与铁件组合无歪斜现象、且结合紧密、铁件镀锌良好。 2.1. 3.2 瓷釉光滑，无裂纹、缺釉、斑点、烧痕、气泡或瓷釉烧坏等缺陷。 2.1. 3.3 弹簧销、垫的弹力适宜。 2.1. 3.4 高压绝缘子的交流耐压试验结果必须符合施工规范的规定。
2.1.4 绑线：裸导线的绑线应选用与导线同金属的单股线，直径不应小于2.0mm，绝缘导线应选用绝缘绑线。 2.1.5 耐张线夹、并沟线夹、钳压管、铝带 2.1.5.1 表面应光洁、无裂纹、毛刺、飞边、砂眼、气泡等缺陷。 2.1.5.2 线夹转动灵活，与导线接触面符合要求。 2.1.5.3 碗头挂板、平行挂板、直角挂板、U型挂环、球失挂环、拉板、连扳、曲型垫等。 2.1.5.4 表面应光洁、无裂纹、毛刺、飞边、砂眼、气泡等缺陷。 2.1.5.5 应热镀锌，镀锌良好，镀锌层无剥落，锈蚀现象。 2.1.6 螺栓： 2.1.6.1 螺栓表面不应有裂纹、砂眼、锌皮剥落及锈蚀现象。 2.1.6.2 螺杆与螺母的配合应良好，加大尺寸的内螺纹与有镀层的外螺纹配合，其公差应符合现行国家标准《普通螺纹直径1～300mm公差》的粗牙三级标准。 2.1.6.3 螺栓宜有防松装置，防松装置弹力应适宜，厚度应符合规定。 2.1.7 其它材料：电力复合脂、砂纸、油漆等。 2.2 主要机具； 2.2.1 紧线器、倒链、开口滑轮、放线架、活扳手、油压线钳、手锤、钢锯、刀锯，细钢丝刷等。 2.2.2 斧子、铁线、大小尼龙绳、挑杆、竹梯、温度计、望远镜、脚扣、安全带、手推车等。 2.3 作业条件： 2.3.1 拉线已安装完毕。 2.3.2 线路上障碍物处理完毕，放线时通过其它线路的越线保护架搭设完毕。 2.3.3 导线截面在150mm2以上或线路较长时，在线路首端（紧线处）打好紧线用的地锚钎子。 3 操作工艺 3.1 工艺流程：
1.4 35kV导线架设施工方案
平山驼梁35kV输电线路新建工程线路架设施工方案 平山县金诚电力建设中心 2015年1月
目录 第一章编写依据 (2) 第二章施工概况 (2) 第三章施工前准备 (3) 第四章导地线展放 (4) 第五章连接 (7) 第六章紧线 (8) 第七章附件安装 (12) 第八章施工记录 (13)
第一章编写依据 1.1根据该工程设计单位编制的施工图纸。 1.2《110-500kV架空电力线路工程施工质量及评定规程》 1.3《110-750kV架空输电线路施工及验收规范》 1.4电气装置安装工程《电缆线路施工及验收规范》和《电缆线路施工质量检验》 1.5《安全生产法》、《国家电网公司安全生产规程、规定》、《电力建设安全工作规程》1.6国家及地方颁布的现行有关法规、标准等。 第二章施工概况 2.1全线避雷线挂线后予留尾线1.5m，进行跳线连接，导线挂线后予留尾线5m。 2.2防振装置与绝缘配合 ①为了防止导线及避雷线由于振动造成疲劳损坏导线及避雷线采用加装防振锤防振，全部导线采用FD-3型防振锤；GJ-35型避雷线采用FG-35型防振锤。 ②直线塔采用单串合成绝缘子FXBW-35/70-2，重要交叉跨越采用独立挂点的双串合成绝缘子FXBW-35/70-2，耐张、转角和终端塔采用双串合成绝缘子FXBW-35/70-2，转角塔中导线跳线和转角塔边导线跳线（30o转角以上）采用双串重力合成绝缘子FXBW-35/70-2，导线悬垂线夹采用XGU-3, 耐张线夹采用NLD-3型，不用压接。 2.3导地线如有接头，采用接续液压管联接，导线采用LGJ-120/20钢芯铝绞线，地线采用GJ-35钢绞线及OPGW缆。。 第三章施工前的准备 3.1施工前技术人员向施工班组作技术交底，组织学习施工图，施工验收规范和质量标准，介绍施工程序、施工方法和安全技术措施，使施工班组在施工前掌握施工要求，保证施工顺利正常进行。 3.2施工人员在施工前要熟悉施工现场，施工线路、地形条件，作到心中有数。施工前根据需要的工具和材料进行认真检查，必须符合质量和安全要求。 3.3本工程线路耐张段较短，计划导地线从线盘上盘出来再搬运到施工现场展放，一般采用人力施放导地线。
架空线路的导线架设安装方案
架空线路的导线架设安装方案 依据标准： 《建筑工程施工质量验收统一标准》GB50300-2001 《建筑电气工程施工质量验收规范》GB50303-2002 1、范围 本工艺标准适用于10kV及以下架空配电线路的导线架设安装工程。 2、施工准备 2.1材料要求： 2.1.1所采用的器材、材料应符合国家现行技术标准的规定，并应有产品合格证。 2.1.2导线： 2.1.2.1导线不应有松股、交叉、折叠、断裂及破损等缺陷，裸铝绞线不应有严重腐蚀现象。 2.1.2.2不应有严重腐蚀现象。 2.1.2.3绝缘导线表面应平整，光滑、色泽均匀，绝缘层厚度应符合规定。绝缘层应挤包紧密，且易剥离、绝缘线端部应有密封措施。 2.1.2.4导线最小截面应符合表2.1.2.4所示数值。 导线最小截面（mm2）表2.1.2.4 2.1.3 2.1. 3.1瓷件与铁件组合无歪斜现象、且结合紧密、铁件镀锌良好。 2.1. 3.2瓷釉光滑，无裂纹、缺釉、斑点、烧痕、气泡或瓷釉烧坏等缺陷。 2.1. 3.3弹簧销、垫的弹力适宜。 2.1. 3.4高压绝缘子的交流耐压试验结果必须符合施工规范的规定。 2.1.4绑线：裸导线的绑线应选用与导线同金属的单股线，直径不应小于2.0mm，绝缘导线应选用绝缘绑线。 2.1.5耐张线夹、并沟线夹、钳压管、铝带 2.1.5.1表面应光洁、无裂纹、毛刺、飞边、砂眼、气泡等缺陷。 2.1.5.2线夹转动灵活，与导线接触面符合要求。 2.1.5.3碗头挂板、平行挂板、直角挂板、U型挂环、球头挂环、拉板、曲型垫等。 2.1.5.4表面应光洁、无裂纹、毛刺、飞边、砂眼、气泡等缺陷。
架线施工方案
35kVXXXT接XX线线路（工程） 线路架设施工方案 批准: 审核: 编制: XXXXXX有限公司 2012年03月 35kVXXXT接XX线线路架设施工方案 目录 一、编写依据及适用范围 二、架线工程概况 三、工程施工及劳动力组织 四、架线施工技术要点 五、架线工程质量保证措施 六、架线工程安全保证措施及要求 1．说明 1．1 编写适应范围 本作业指导书适用于35kVXXXXXT接XXXX线线路工程导地线架设。 1．2 本作业指导书执行的规范标准 1．《35~110kV架空电力线路施工及验收规范》（GB50233—2005）2．《电力建设安全工作规程》（架空电力线路部分） 3．《电力建设安全健康与环境保护管理规定》 2．架线工程概况 2．1施工内容 1 工作范围及主要工作量
导线采用钢芯铝绞线，其型号为JL/G1A-120/25。地线为JGX-35稀土锌铝合金镀层钢绞线。 1．导线JL/G1A-120/25 2．地线 JGX-35 2．3 导地线塑性伸长处理 导线和地线的塑性伸长对弧垂的影响采用降温法补偿.架设JL/G1A-120/25导线时按降低温度25℃补偿塑性伸长，架设JGX-35地线时按降温10℃补偿 2．4 气象区及污秽区划分 本施工段全部桩号处于Ⅱ级气象区。 2．5地线运行方式 全线架设2根避雷线做为直击雷保护，并逐基装设人工接地装置。 3、工程施工及劳动力组织： 3．1 技术准备： 1．开工前由技术负责人组织技术、施工人员进行现场调查，合理选择牵张场，确定具体的牵张场布置方案。 2．由技术负责人组织技术、安全、施工人员进行重点交叉跨越测量，确定施工方案、编制特殊跨越施工方案。 3．由技术负责人组织编制、发放架线工程作业指导书、各区段布置方案、安全和质量保证措施、附件安装图等技术资料。 4．由专职安全员和质检员对全体施工人员进行安全、质量培训，并考试。 5．对全体施工人员进行安全技术交底，保证施工方案和安全、质量保证措施的落实。
施工线路架设施工方案概论
兰州新区石门沟2#水库大坝枢纽区供电线路架设施工方案 批准： 审核： 校核： 编制： 甘肃省水电院及中国水电三局联合体 二0一五年一月二十日
目录 一、编制依据 (1) 二、工程概况 (1) 三、施工工期 (1) 四、施工技术措施 (2) 1、施工准备 (2) 2、器材检验 (2) 3、施工测量 (3) 4、电杆基坑施工 (3) 5、杆塔组立 (4) 6、横担安装 (5) 7、绝缘子安装 (5) 8、拉线安装 (5) 9、导线架设 (6) 10、变压器安装 (6) 11、附属设施安装 (8) 五、资源配置 (9) 1、人员配置 (9) 2、机械配置 (9) 六、质量保证措施 (11) 七、安全保证措施 (11)
一、编制依据 (1)《兰州新区石门沟2#水库EPC总承包工程》合同文件。 (2)《兰州新区石门沟2#水库EPC总承包工程》投标文件。 (3)《兰州新区石门沟2#水库EPC总承包工程施工组织设计》。 (4)《10KV及以下架空配电线路设计技术规程》（DL/T5220-2005）。 (5)《电气装置安装工程35KV及以下架空电力线路施工及验收规范》（GB50173-92）。 （6）电力建设安全工作规程(变电所部分)（DL 5009.3-1997(2005)）。 二、工程概况 石门沟2#水库作为兰州新区第一水厂主要供水水源工程，水库位于永登县秦川镇北部15km处石门沟支沟大麦湾沟内，水库设计总库容为525万m3，兴利库容470万m3。设计引用流量2.57m3/s，设计供水流量1.28m3/s。属Ⅳ等小（I）型工程。主要建筑物为4级，次要建筑物和临时建筑物按5级设计。水库防洪标准采用50年一遇洪水设计，1000年一遇洪水校核。本工程由引水工程、水库及大坝枢纽工程、供水工程等主要建筑物组成。 原投标文件中永久供电线路长度为2km，大坝枢纽区临时线路长度为1km；经过业主、监理和我部共同与兰州新区供电局沟通，确定大坝枢纽区施工用电从石门沟村“T”接，线路沿原1#水库用电线路架设至大麦沟沟口后在向大坝枢纽施工区“T”接。线路采用永临结合的架设方式，线路架设长度总计约 3.6km；其中永久线路沿原1#水库用电线路架设，架设长度约为3km；临时线路长度为0.6km，其中0.2km地势较为平坦，0.4km须在山顶架设，山顶高程为2155m~2169m，部分线路还要跨越冲沟，给土方开挖、水泥杆、导线及变压器和配套设施等设备物资的二次运输带来一定的困难。线路架设沿原则上采用12m 混凝土线杆按50m档距架设70mm2护套钢芯铝绞线。同时，在距离沟口260m 和600m处各安装一台S11－10/0.4KV±5%型变压器及配套设备。 三、施工工期 大坝枢纽区临时供电线路架设计划施工时段为：2015年1月20日~2015年2月10日。 甘肃省水电设计院及中国水电三局联合体10
架空线路安装施工方案
目录 1.施工方案及技术措施----------------------------------------------------------- 0 1.施工方案及技术措施 1.1工程概况 工程名称：***** 建设地点：*** 招标单位：****** 工程内容：******** 1.2 施工特点 1、本工程在山区施工，难度大，材料转运困难，因此要合理地安排材料设备的转运及安装方案。 2、本工程涉及的专业多，有土建、安装、电气，需要一支技术水平高的施工队伍和一个优秀的项目经理部。要全面熟悉各专业图纸，加强专业之间的配合。防止专业间矛盾的产生，以免返工。另外要特别注意管线识别，作
好标记，特别注意成品及半成品保护。 1.3施工顺序 地网系统改造工程施工顺序： 定位放线→复测→土方开挖→基础底盘安装→立电杆→拉线、横担安装→地网线架设→自检→竣工验收。 主要是对原有地网系统进行全部改造及增加，施工顺序具体如下： （1）对施工现场进行全面勘察，明确改造范围和目的； （2）做好施工前的准备工作和组织； （3）确定施工的分类和项目； （4）定位放线，立电杆，并将需拆除的线路进行拆除； （5）安装线路; （6）其他电气设备安装; （7）接地装置安装； （8）地网系统调试及试运行。 1.4. 主要施工方案 架空地网系统主要由电杆、导线、横担、金具和拉线等组成。架空地网线路的施工主要项目包括线路的勘测定位、基础施工、立杆、拉线的制作和安装、横担的安装、导线架设及驰度观测等。主要施工内容如下： 1.4.1 原材料及器材检验 地网系统工程所使用的原材料、器材，具有下列情况之一者，应重作检验： 超过规定保管期限者。 因保管运输不良等原因而有变质损坏可能者。 对原验结果有怀疑或试样代表性不够者。 地网系统工程使用的线材，架设前应进行外观检查定： 不应有松股、交叉、折叠、断裂及破损等缺陷。 不应有严重腐蚀现象。 绝缘线表面应平整、光滑、色泽均匀，绝缘层厚度应符合规定。绝缘线的绝缘层应挤包紧密，且易剥离，绝缘线端部应有密封措施。 镀锌铁线表面镀锌层应良好，无锈蚀。 为特殊目的线材，除应符合本规范规定外，尚应符合设计的特殊要求。 由黑色金属制造的附件和紧固件，除地脚螺栓外，应采用热浸镀锌制品。
10kV及以下架空配电线路导线架设安装施工方案及方法
10kV及以下架空配电线路导线架设安装施工方案及方法 一、施工准备 1、材料要求 （1）所采用的器材、材料应符合同家现行技术标准的规定，并应有产品合格证。 （2）导线：导线不应有松股、交叉、折叠、断裂及破损等缺陷，裸铝绞线不应有严重腐蚀现象。不应有严重腐蚀现象。绝缘导线表而应平整，光滑、色泽均匀，绝缘层厚度应符合规定。绝缘层应挤包紧密，且易剥离、绝缘线端部应有密封措施。 （3）悬式绝缘子、蝶式绝缘子： 瓷件与铁件组合无歪斜现象、且结合紧密、铁件镀锌良好。 瓷釉光滑，无裂纹、缺釉、斑点、烧痕、气泡或瓷釉烧坏等缺陷。 弹簧销、垫的弹力适宜。 高压绝缘子的交流耐压试验结果必须符合施工规范的规定。 （4）绑线：裸导线的绑线应选用与导线同金属的单股线，直径不应小于2.0mm，绝缘导线应选用绝缘绑线。 （5）耐张线夹、并沟线夹、钳压管、铝带： 表面应光洁、无裂纹、毛刺、飞边、砂眼、气泡等缺陷。 线夹转动灵活，与导线接触面符合要求。 碗头挂板、平行挂板、直角挂板、U型挂环、球失挂环、拉板、连扳、曲型垫等。 表面应光洁、无裂纹、毛刺、飞边、砂眼、气泡等缺陷。 应热镀锌，镀锌良好，镀锌层无剥落，锈蚀现象。 （6）螺栓： 螺栓表面不应有裂纹、砂眼、锌皮剥落及锈蚀现象。 螺杆与螺母的配合应良好，加大尺寸的内螺纹与有镀层的外螺纹配合，其公差应符合现行国家标准《普通螺纹直径1～300mm公差》的粗牙三级标准。 螺栓宜有防松装置，防松装置弹力应适宜，厚度应符合规定。 （7）其它材料：电力复合脂、砂纸、油漆等。
2、主要机具 紧线器、倒链、开口滑轮、放线架、活扳手、油压线钳、手锤、钢锯、刀锯，细钢丝刷等。 斧子、铁线、大小尼龙绳、挑杆、竹梯、温度计、望远镜、脚扣、安全带、手推车等。 3、作业条件 拉线已安装完毕。 线路上障碍物处理完毕，放线时通过其它线路的越线保护架搭设完毕。 导线截面在150mm2以上或线路较长时，在线路首端(紧线处)打好紧线用的地锚钎子。 二、工艺流程 放线→紧线→绝缘子绑扎→搭接过引线、引下线。 三、施工方法 1、放线 将导线运到线路首端(紧线处)，用放线架架好线轴，然后放线。 一般放线有两种方法：一种方法是将导线沿电杆根部放开后，再将导线吊上电杆；另一种方法是在横担上装好开口滑轮，一边放线一边逐档将导线吊放在滑轮内前进。 （1）放线过程中，应对导线进行外观检查，不应发生磨伤、断股、扭曲、金钩、断头等现象。当导线发生下列状况、应采取相应措施。 当导线在同一处损伤，同时符合下列情况时，应将损伤处棱角与毛刺用0号砂纸磨光，可不作补修： 单股损伤深度不小于直径1/2。 钢芯铝绞线、钢芯铝合金绞线损伤截面积小于导电部分截面积的5%，且强度损失小于4%。 单金属绞线损伤截面积小于4%。 当导线在同一处损伤状况超过以上范围时，均应进行补修。补修做法应符合施工及验收规范的规定。 （2）导线直避免接头，不可避免时，接头应符合下列要求： 在同一档路内，同一根导线上的接头不应超过一个。导线接头位置与导线固
架空导线施工方案
10kV及以下架空线路的导线架设施工方案Post By：2009-12-15 15:48:37 0kV及以下架空线路的导线架设施工方案(转贴) 架空线路的导线架设 1 范围 本工艺标准适用于10kV及以下架空配电线路的导线架设安装工程。 2 施工准备 2.1 材料要求： 2.1.1 所采用的器材、材料应符合同家现行技术标准的规定，并应有产品合 格证。 2.1.2 导线： 2.1.2.1 导线不应有松股、交叉、折叠、断裂及破损等缺陷，裸铝绞线不应 有严重腐蚀现象。 2.1.2.2 不应有严重腐蚀现象。 2.1.2.3 绝缘导线表而应平整，光滑、色泽均匀，绝缘层厚度应符合规定。 绝缘层应挤包紧密，且易剥离、绝缘线端部应有密封措施。 2.1.2.4 导线最小截面应符合表3-76所示数值。 导线最小截面（mm2）表3- 76 10kV 居民区非居民区 铝绞线钢芯铝绞线铜绞线35 25 16 25 16～25 16 16～25 16～25 直径3.2～4. 0mm
2.1.3 悬式绝缘子、蝶式绝缘子 2.1. 3.1 瓷件与铁件组合无歪斜现象、且结合紧密、铁件镀锌良好。 2.1. 3.2 瓷釉光滑，无裂纹、缺釉、斑点、烧痕、气泡或瓷釉烧坏等缺陷。 2.1. 3.3 弹簧销、垫的弹力适宜。 2.1. 3.4 高压绝缘子的交流耐压试验结果必须符合施工规范的规定。 2.1.4 绑线：裸导线的绑线应选用与导线同金属的单股线，直径不应小于2.0 mm，绝缘导线应选用绝缘绑线。 2.1.5 耐张线夹、并沟线夹、钳压管、铝带 2.1.5.1 表面应光洁、无裂纹、毛刺、飞边、砂眼、气泡等缺陷。 2.1.5.2 线夹转动灵活，与导线接触面符合要求。 2.1.5.3 碗头挂板、平行挂板、直角挂板、U型挂环、球失挂环、拉板、连扳、曲型垫等。 2.1.5.4 表面应光洁、无裂纹、毛刺、飞边、砂眼、气泡等缺陷。 2.1.5.5 应热镀锌，镀锌良好，镀锌层无剥落，锈蚀现象。 2.1.6 螺栓： 2.1.6.1 螺栓表面不应有裂纹、砂眼、锌皮剥落及锈蚀现象。 2.1.6.2 螺杆与螺母的配合应良好，加大尺寸的内螺纹与有镀层的外螺纹配合，其公差应符合现行国家标准《普通螺纹直径1～300mm公差》的粗牙三级标准。 2.1.6.3 螺栓宜有防松装置，防松装置弹力应适宜，厚度应符合规定。 2.1.7 其它材料：电力复合脂、砂纸、油漆等。 2.2 主要机具； 2.2.1 紧线器、倒链、开口滑轮、放线架、活扳手、油压线钳、手锤、钢锯、刀锯，细钢丝刷等。 2.2.2 斧子、铁线、大小尼龙绳、挑杆、竹梯、温度计、望远镜、脚扣、安 全带、手推车等。 2.3 作业条件： 2.3.1 拉线已安装完毕。 2.3.2 线路上障碍物处理完毕，放线时通过其它线路的越线保护架搭设完毕。 2.3.3 导线截面在150mm2以上或线路较长时，在线路首端（紧线处）打好紧
0825导线地线架设施工安全保证措施
330kV硖勉送电线路工程 架线作业安全保证措施2009－8－10发布 2009－8－15实施
陕西送变电工程公司330KV硖勉线项目四分部发布 批准： 年月日 审核： 年月日 编写： 年月日
一、编制说明 为进一步贯彻落实“安全第一，预防为主”的方针，加强架线工程的安全管理，做到措施有效，责任落实，监督有利，实现本工程“安全零事故”的安全目标特制定本安全保证措施。 二、编制依据 （1）330KV硖勉送电线路施工组织设计 （2）《电力建设安全工作规程》（架空电力线路部分）DL5009.2-2004 （3）《国家电网公司电力安全工作规程》（电力线路部分）（试行）国家电网安监（2005）83号 （4）架空送电线路导线及避雷线液压施工工艺规程 SDJ226-1987 （5）跨越电力线路施工规程 三、工程概况 1、概况： 330kV硖勉送电线路工程累计新建同塔双回线路长度2×42.197km，放线施工标段250#-323#，导线采用国标GB1179-83中的LGJ-300/40型钢芯铝绞线，每相导线采用双分裂水平排列方式，间距400mm，本工程一根地线采用GJ-50镀锌钢绞线，另一根地线采用48芯OPGW光纤。 2、线路施工方向： 硖石变（送电侧）汉中变（受电侧）。 3、设计气象条件： 本工程为西北三级气象区，设计最大风速30m/s，覆冰厚度10mm，最高气温+40℃，最低气温-30℃。 4、污秽区划分: 250#-308#为I级污秽区，309#-323#污秽等级为II级。 5、绝缘子型号
本线路耐张串均采用玻璃绝缘子，250#-308#直线塔悬垂串和需加装跳线绝缘子串的耐张塔采用玻璃绝缘子，309#--323#直线塔悬垂串和需加装跳线绝缘子串的耐张塔采用硅橡胶合成绝缘子。 250#-308#为I级污秽区，导线耐张串采用2×22×FC160/155型玻璃绝缘子,导线悬垂单、双串采用22×FC10P/146型绝缘子，跳线串采用22×FC7P/146型玻璃绝缘子。 309#-323#污秽等级为II级，导线耐张串采用2×23×FC160/155型玻璃绝缘子，导线悬垂单、双串及跳线采用FXBW4-330/100复合绝缘子。 为了预防地线绝缘子炸裂而造成地线落地事故，本标段地线悬垂串采用2片BXP-70CA型并联瓷质绝缘子，耐张塔大号侧采用2片BXP-70CB型并联瓷质绝缘子。耐张小号侧无瓷瓶。OPGW光缆架设见《OPGW施工作业指导书》。 1、导线架设 牵引绳采用飞艇及人力展放，一般情况下，耐张转角塔直线放通，直线塔紧线，并进行过轮临锚，挂线采用高空临锚断线后对接法挂线。 张力放线主要是有效的保护导地线和压接管。 2、导地线接续 本工程导线采用液压接续工艺，其操作执行本工程编写的《液压接续施工作业指导书》。 3、跨越 本工程跨越物由专业队搭设跨越架，对跨越110KV、10KV电力线路，能停电的尽量停电，不能停电的按规程进行搭设跨越架。 四、安全保证措施 1、全面落实安全生产责任制 （1）安全工作是系统工程，实行分级管理，分片负责，层层把关，一级保一级的全方位的连锁责任制，坚持全过程的管理。 （2）加强对民工队伍的安全管理与检查。

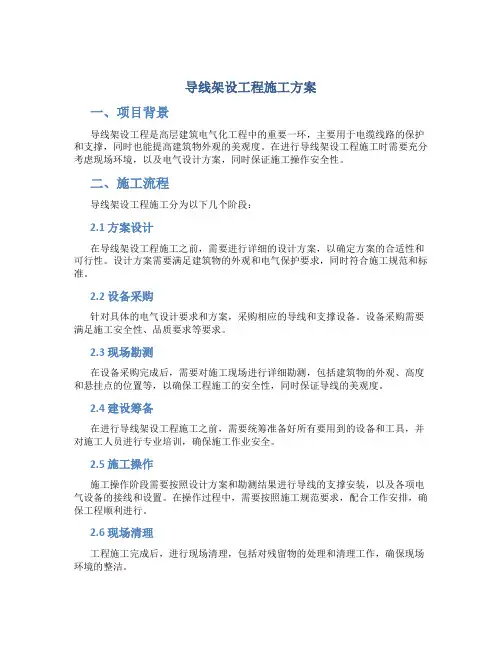

导线架设施工方案
导线架设施工方案XBDJ-XL-843-23-011 第一章编制依据，工程概况 1、编制依据 《110KV-750KV架空输电线路施工质量检验及评定》（DL5168-2016） 《电力建设安全工作规程（架空电力线路部分》（DL5009.2-2013） 《电气装置安装工程电缆线路施工及验收规范》（GB50168-2006） 《电气装置安装工程接地装置施工及验收规范》（GB50169-2016） 依据工程设计单位编制的《工程设计说明书》、《施工图》 《注：施工过程中如有设计变更，变更部分以《设计变更通知单》为准 2、工程概况 建设规模：新建35kV线路11.411km. 贵州册亨大顶柱40MW风电场工程新建A、B共两回35KV架空线路分别连接风电场内风机，并最终送至110KV升压站。其中A线主线路径长度约7.612km，其中架空路径 7.505km，AN9-AN10电缆钻越35KV线路路径长度约0.107km。B线主线路径长度约 3.799km，其中架空路径3.614km，BN3-BN4电缆钻越35KV线路路径长度约0.097km， BN12-BN13电缆钻越35KV路径长度约0.088km全线共约11.411km，其中架空路径约 11.119km，电缆路径0.292km。 同时随架空线路架设24芯ADSS光缆一根，其线路长度为11．411KM。 根据本工程风电场风机位置关系及电气主接线的要求，其接线方式如下： A线 F01—F02—F03—F04—F05—F06—F07—F08—F09—F10—升压站 B线 F18—F17—F16—F15—F14—F13—F12—F11—升压站 导线型号：JL∕GIA—185∕30、JL∕GIA—120∕25型钢芯铝绞线 地线型号：GJ—50钢绞线 杆型数量，本期共50基铁塔 其中直线塔8基、耐张塔42基 铁塔接地体采用Φ12镀锌接地圆钢。 JL∕GIA—185∕30导线采用FD-4，JL∕GIA—120∕25导线采用FD-3防振锤防振,避雷线采用FC-50防振锤防振。铁塔接地装置采用方环加射线型，埋设深度为岩石处0．3m以下、耕地0．8m以下、其余0．6m以下。
导线架设施工工艺
导线架设施工工艺 请登陆:https://www.360docs.net/doc/548081742.html, 浏览更多信息 2.1.3 悬式绝缘子、蝶式绝缘子信息来源:https://www.360docs.net/doc/548081742.html, 2.1. 3.1 瓷件与铁件组合无歪斜现象、且结合紧密、铁件镀锌良好。信息来源:https://www.360docs.net/doc/548081742.html, 2.1. 3.2 瓷釉光滑，无裂纹、缺釉、斑点、烧痕、气泡或瓷釉烧坏等缺陷。 2.1. 3.3 弹簧销、垫的弹力适宜。请登陆:https://www.360docs.net/doc/548081742.html, 浏览更多信息
2.1. 3.4 高压绝缘子的交流耐压试验结果必须符合施工规范的规定。 2.1.4 绑线：裸导线的绑线应选用与导线同金属的单股线，直径不应小于2.0mm，绝缘导线应选用绝缘绑线。 2.1.5 耐张线夹、并沟线夹、钳压管、铝带信息来源:https://www.360docs.net/doc/548081742.html, 2.1.5.1 表面应光洁、无裂纹、毛刺、飞边、砂眼、气泡等缺陷。 2.1.5.2 线夹转动灵活，与导线接触面符合要求。信息来源:https://www.360docs.net/doc/548081742.html, 2.1.5.3 碗头挂板、平行挂板、直角挂板、U型挂环、球失挂环、拉板、连扳、曲型垫等。 2.1.5.4 表面应光洁、无裂纹、毛刺、飞边、砂眼、气泡等缺陷。 2.1.5.5 应热镀锌，镀锌良好，镀锌层无剥落，锈蚀现象。 2.1.6 螺栓：信息来源:https://www.360docs.net/doc/548081742.html, 2.1.6.1 螺栓表面不应有裂纹、砂眼、锌皮剥落及锈蚀现象。 2.1.6.2 螺杆与螺母的配合应良好，加大尺寸的内螺纹与有镀层的外螺纹配合，其公差应符合现行国家标准《普通螺纹直径1～300mm公差》的粗牙三级标准。信息来 源:https://www.360docs.net/doc/548081742.html, 2.1.6.3 螺栓宜有防松装置，防松装置弹力应适宜，厚度应符合规定。 2.1.7 其它材料：电力复合脂、砂纸、油漆等。 2.2 主要机具; 2.2.1 紧线器、倒链、开口滑轮、放线架、活扳手、油压线钳、手锤、钢锯、刀锯，细钢丝刷等。 2.2.2 斧子、铁线、大小尼龙绳、挑杆、竹梯、温度计、望远镜、脚扣、安全带、手推车等。信息来源:https://www.360docs.net/doc/548081742.html, 2.3 作业条件： 2.3.1 拉线已安装完毕。 2.3.2 线路上障碍物处理完毕，放线时通过其它线路的越线保护架搭设完毕。 3 操作工艺
架线工程施工方案..知识讲解
附件3： 海南天利科昌江25MWp光伏农业项目35kV 送出工程 架线工程施工方案 工程编号：HNDL2014-05-004 编制人：何旭 单位：信息产业电子第十一设计研究院科技工程股份有限公司 日期：二〇一四年十月
目录 第一章说明 0 第二章工程概况 0 第三章工程施工及劳动力组织 0 第四章放线施工 (6) 第五章架线施工技术要点 (12) 第六章架线工程质量保证措施 (20)
第一章说明 1.1 编写适应范围 本作业指导书适用于110KV输变电工程导地线架设工程。 1.2 本作业指导书执行的规范标准 1)《110~500kV架空电力线路施工及验收规范》（GB50233—2005） 2)《电力建设安全工作规程》（架空电力线路部分） 3)《电力建设安全健康与环境保护管理规定》 第二章工程概况 本工程新建35kV天利科光伏电厂——十月田35kV变电站段单回线路； 沿新建35kV线路架设一根OPGW光缆； 线路长度：单回路7.65km。 杆塔型式及数量：新建单回路杆塔30基，其中铁塔29基，门型杆1基（直线塔25基、转角、终端塔5基）。 第三章工程施工及劳动力组织 3.1 技术准备： 1.开工前由技术负责人组织技术、施工人员进行现场调查，合理选择牵张场，确定具体的牵张场布置方案。 2.由技术负责人组织技术、安全、施工人员进行重点交叉跨越测量，确定施工
方案、编制特殊跨越施工方案。 3.由技术负责人组织编制、发放架线工程作业指导书、各区段布置方案、安全和质量保证措施、附件安装图等技术资料。 4．由专职安全员和质检员对全体施工人员进行安全、质量培训，并考试。 5．对全体施工人员进行安全技术交底，保证施工方案和安全、质量保证措施的落实。 3．2 人员组织： 1．按照架线施工流程要求，投入架线准备队、放线队、紧线附件队，各队施工任务及劳动力组织如下： 架线准备队人员组织及施工任务 紧线、附件队人员组织及施工任务
室外架空电力线路施工方法
室外架空电力线路施工方法
攀枝花花舞人间特色商业街工程 施工现场临时用电-室外电缆架空工程 施 工 方 案 编制： 审批： 四川省华昌建筑工程有限公司 二零一二年十一月五日
目录 一、工程概况 (2) 二、编制依据 (2) 三、编制原则 (2) 四、施工组织机构 (2) 五、施工准备情况 (2) 六、室外架空电力路线施工方法 (2) 七、安全、文明施工保证措施 (11)
施工方案 一、工程概况： 本工程是为花舞人间特色商业街建设工程的施工区、生活区提供专属供电渠道的电力工程。本次施工架空电力线路能够提供380V高压电路，足够满足花舞人间特色商业街工程的建设使用。该次电力架空工程量以业主、监理、施工方在现场共同收方量为准。 二、编制依据：相关施工规范，工程所需电力情况，现场地貌情况。 三、编制原则： 严格按照相关施工规范的要求，结合现场地貌特征，为工程提供科学合理的施工作业指导，以保证工程施工的安全、质量、进度。 四、施工组织机构： 为保证临电工程的顺利完成，我项目部成立了专项管理小组。项目经理为组长，安全员、质检员、施工员为组员。 五、施工准备情况： 1、施工线路已确定完毕，施工场地已清理完成； 2、所需安装构件已运抵施工现场。详见如下清单列表： 3、架设电杆所需的机械设备已就位。可以进行电缆架空施工。 六、室外架空电力路线施工方法
架空电力线路由电杆、导线、横担、金具、绝缘子和拉线等组成。架空电力线路的施工主要项目包括线路的勘测定位、基础施工、立杆、拉线的制作和安装、横担的安装、导线架设及驰度观测等。 （一）电杆的安装 1．电杆的定位和挖坑 首先根据业主指定的场外电力接入点确定线路的起点、转角点和终端点的电杆位置，然后定出中间点的电杆位置，根据现场情况本工程电杆的布置间距确定为每50米一根。同时，顺线路方向划出长1～1.5 m、宽0.5 m的长方形杆坑线。 直线杆的拉线与线路中心线平行或垂直；转角杆的拉线位于转角的角平分线上（电杆受力的反方向），拉线与电杆中心线夹角一般为45°，现场受地形的限制时，夹角可减小到30°。 杆坑深度随电杆长度和土质好坏而定，一般为杆长的1/6。本工程使用12米长电杆，电杆的埋入深度为2.0~2.1米。 为确保坑位正确、尺寸符合要求，杆坑深度偏差不得超过5%，横向偏移不得超过0.1 m。 2．立杆 拟采用10T汽车起重机立杆。立杆前，先将汽车起重机的钢丝绳结在距电杆底部1/3～1/2处，再在距杆顶500 mm处结3根调整绳。电杆竖起后，要调整电杆的中心，使其与线路中心的偏差不超过50 mm。直线杆的轴线应与地面垂直，其倾斜度不得大于电杆梢径的1/4。 3．主杆校正 电杆立好后，四方拉绳掌牢，用吊线头将电杆校正，然后将四方拉绳固定，将电杆洞四周用石头和泥土混合夯实，再用吊线头复校一次。 4．埋杆 当电杆竖起并调整好后，即可用铁锹沿电杆四周将挖出的土填回坑内，边填边夯实。夯实时，应在电杆两侧交叉进行，以防挤动杆位。多余的土应推在电杆根部周围，形成土台，最好高出地面300 mm左右。
