注册测绘师资格考试GNSS大地控制网知识点：大地控制网布设
注册测绘师资格考试GNSS 大地控制网知识点：大
地控制网布设

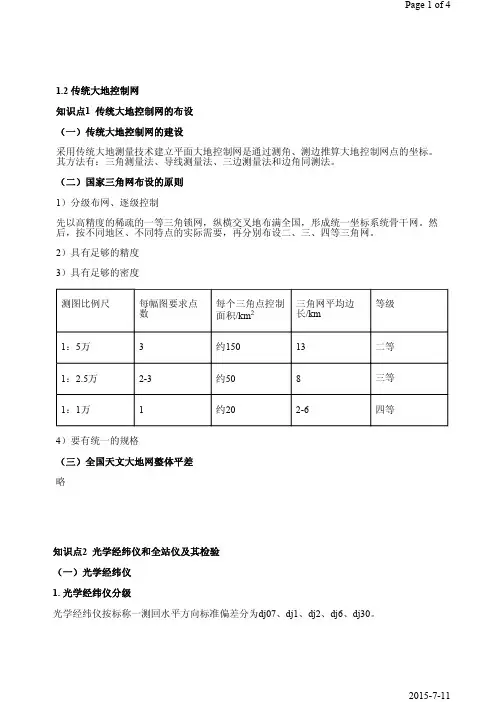

注册测绘师资格考试GNSS 大地控制网知识点：大地控制网的布设包括技术设计
实地选点
建造觇标
标石埋设
外业观测
数据处理
1-技术设计
一般步骤如下:
收集资料
实地踏勘
图上设计
编写技术设计书
2-实地选点:依据《全球定位系统(gps)测量规范》
便于安置接收设备和操作,视野开阔,视场内障碍物的高度角不宜超过15°.
远离大功率无线电发射源(如电视台、电台、微波站等),其距离不小于200m;
远离高压输电线和微波无线电信号传送通道,其距离不应小于50m.
附近不应有强烈反射卫星信号的物件(如大型建筑物等).
交通方便,并有利于其他测量手段扩展和联测.
地面基础稳定,易于标石的长期保存.
