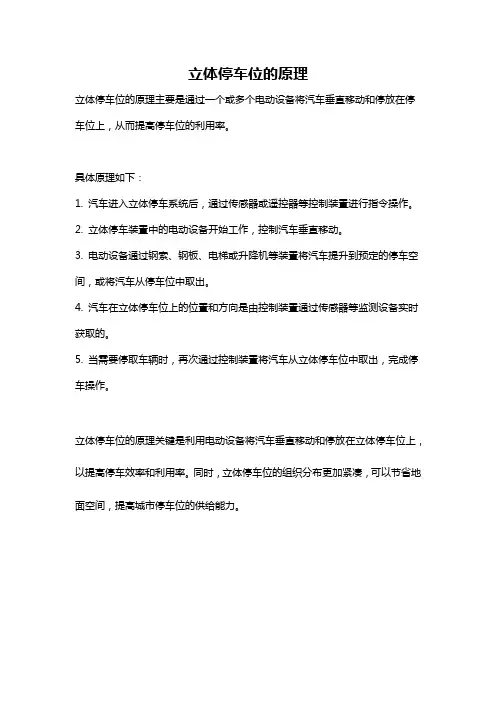

各种立体停车场的原理

各种牛叉的立体停车场的原理！机械式立体停车场种类树状图：

一、升降横移类

1、二层升降横移式：

·二层升降横移式适用于室内、户外。

·车位可增加到1.8倍以上

·考虑同时进出车的可能性，以3－6联最为合理。·二层升降横移式梁下净高要求3650mm以上。·若横移台要求停车高顶车则要求3950mm以上·二层升降横移式运行原理如下图：

2、三层升降横移式：

·三层升降横移底坑式适用于室内、户外。

·车位可增加到2.8倍以上

·考虑同时进出车的可能性，以3－6联最为合理。·空间利用率最好的一种升降横移类机型

·三层升降横移底坑式梁下净高要求3600mm以上。底坑要求净深2000mm以上(重列式要求2100mm以上）·三层升降横移底坑式运行原理如下图:

3、四层升降横移钢索式：

·四层升降横移钢索式多用于户外。

·车位可增加到3.5倍以上

·考虑同时进出车的可能性，以3－6联最为合理。·同类机型有三层、五层、六层升降横移钢索式·四层升降横移钢索式梁下净高要求7200mm以上。·雨棚须有泄水坡设计

·四层升降横移钢索式运行原理如下图：

4、配合介面管路系统：

消防系统：

·上方消防管道利上轿车头、尾位置较低的情况做为消防喷头，合理利用空间。·中、下车台利用后方设备与墙体或设备间空隙做一消防喷头侧喷。

出入口设计：

前斜板设计(11度)

无斜板设计，方便车辆出入库。浅坑边缘用收边角铁保护，防止设备使用时车辆对边缘的损坏，如下图：

二、简易升降类

1、简易升降式（交换钥匙）

·二层简易升降式适用于别墅区、高级酒店、高级小区、医院等

·车位可增加到2倍。

·二层简易升降式梁下净高要求2900mm以上。非常适用于家庭式、楼层较低的楼宇。

2、简易升降底坑式

·二层简易升降底坑式适用于户外、室内。·车位可增加到2倍。无须交钥匙。

·二层简易升降底坑式梁下净高要求3450mm以上。底坑净深2000mm。·在室外可不设雨棚，满足某些地理位置的需要。

三、垂直升降类

1、电梯式停车塔特点：

·最有效的土地利用，占地面积少。

·容车倍率可增到17倍以上

·升降速度快，每分钟可达到150米。

·宁静低噪音设计。

·人性化操作方式。

·周全的安全设计。人员在席检知、车台板锁定装置、防跳装置等。

2、垂直升降类土建要求：

●占地面积少只需W7430×L6780，约50平方米的面积(容车尺寸为W2050＊5300）。

●塔库可配合设计混合车种停放：

·轿车只需1610mm（容车高度为1550mm）。

·面包车只需2200mm（容车高度为2100mm）

·或每层层高可根据业主要求做指定高度设计

●以50个车位全部停放轿车全高才45米高。

3、特点说明

（一）、

人性化的操作界面。根据界面信息了解库内情况。如：·设备内实时运行情况

·车位数存储情况

·车位在席情况

·各类故障码显示及注释

（二）、

于出入口层设置人员传感器，有效检知人员驻留情况

采用光幕式光电（AreaSensor）、外加斜背检出装置，做面的检出。更有效地检知车辆的长、宽、高。

（三）、

搬运器四点油压固定装置：

·搬运器以油压缸将四点固定

·油压缸出力7000kg以上。

·机械性强制导正停层水平

·确保横移的可靠性

防止上下跳动装置：

车台板与导轮梁（RollerBeam）间有上下垂直跳动防止装置。

地震或异常振动车台板上下振动限制在10mm以内，不会脱离。

4、介面配合-除外工程

四、仓储类

仓储类停车设备种类繁多（一般在建筑物设计阶段进行机型选择）机型分类如下：，

·按乘载体分类可分为：有载板式和无载板式

·按搬运方式可分为：平面移动类和堆垛类

·按驱动方式可分为：摩擦轮、夹取式、机械手、梭齿式、履带式等。

1、无载车板式：

·适用于混凝土结构和钢结构场地

·层高要求相对较低（1.65-2.00米）

·减少载体复归时间

2、有载车板式：

·适用于混凝土结构和钢结构场地

·层高要求相对较高（2.00米以上）

·传动机构简单

·故障率较低

3、平面移动类：

·升降与平移为两个独立系统·每层可独立运行，独立维护

4、堆垛类

·升降与平移组合成一个系统

·主要传动设备都集中在堆垛机上·成本相对较低

五、循环类

循环类：

·适用于小型停车场（10－20车位）·可放置于地面、或地下室

六、车库辅助设备

1、汽车升降机
