输煤栈桥吊装方案

输煤栈桥吊装方案-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN

金昌市热电联产（2×330MW）工程输煤栈桥钢结构

制装方案

编制：

审核：

批准:

年月日

栈桥钢结构制装方案

1 编制依据

2工程概况及其特点

、本工程为（2×330MW）亚临界间接空冷双抽供热机组，同步建设脱硫、脱硝设施，四台330MW发电机组。输煤栈桥分

1#、2#、4#、5#四个，均在现场进行加工并安装，施工图主要参照西北电力设计院设计的(F5891S-T06230)进行加工，各个栈桥

跨度大小不等，最长的有29.55米，单侧重量,栈桥钢结构总重量700T。

、工程范围

1#栈桥是1(Ⅱ)输煤隧道的采光室至1#转运站，大约35T；2#输煤栈桥是1#转运站至2#转运站，大约140T；4#栈桥是2#转运站至碎煤机室，大约165T；5#栈桥是碎煤机室至主厂房煤仓间，大约345T。

3 施工组织及其进度安排

组织机构及其岗位责任

栈桥吊装时间安排

4.施工准备

施工前准备

4.1.1组织建设人员和施工人员熟悉图纸、技术文件资料，了解输

煤栈桥的结构形式，质量标准及安装方法，组织图纸会审。

．2输煤栈桥依吊装特点保证在地面预拼并连续吊装作业。

4.1.3施工机具和施工人员到位。

4.1.4输煤栈桥基础混凝土及预埋螺栓验收复核合格。

4.1.5 进入施工现场道路通畅，满足施工要求。

4.1.6 施工区域及设备堆放场平整不影响施工，不影响钢结构运输、卸车及吊装准备。

4.1.7 吊车行走路线已夯实、畅通，配合吊装机械交付使用。

4．2 参加作业人员的资格及要求

4.2.1 参加施工人员必须经过技术培训考核和安规考试,并且富有钢结构施工经验。

4.2.2 作业人员由安全员、质检员、班长、技术员、组长、组员组成，必须各负其责，各尽其职。

4.2.3 必须了解钢结构安装的规范和质量要求。

4.2.4熟知本班组工作中有关质量检验程序及检验方法。

4.2.5 熟悉高处作业、安全用电、防火防爆、现场救护等安全技术规程。

4.2.6 掌握施工项目的质量控制点及质量标准、并能及时、准确、完整地填写自检记录。

4.2.7 施工人员严格按照图纸、规范、验标和作业指导书的要求施工,发现问题及时向有关人员提出，不得擅自处理。

作业人员职责、权限

4.2.8.1 班长有权组织调动施工劳动力,负责施工的全面质量、施工安全及工艺达到验收标准与设计要求负责。

4.2.8.2技术员对施工技术方案负责，对安全施工从技术角度提出措施，对设备缺陷、设计变更提出方案，经审批后监督实施，施工人员必须服从技术负责人员的指导，技术员对施工质量负技术责任。

各施工人员发现施工方案有误时应及时上报，并提出合理化建议，对施工的每一道工序的质量负责，并应保护自己和他人，做好安全文明施工。

5、作业所需的机具、工具、仪器、仪表的规格、等级和数量，以

及布置要求和计量器具配备表

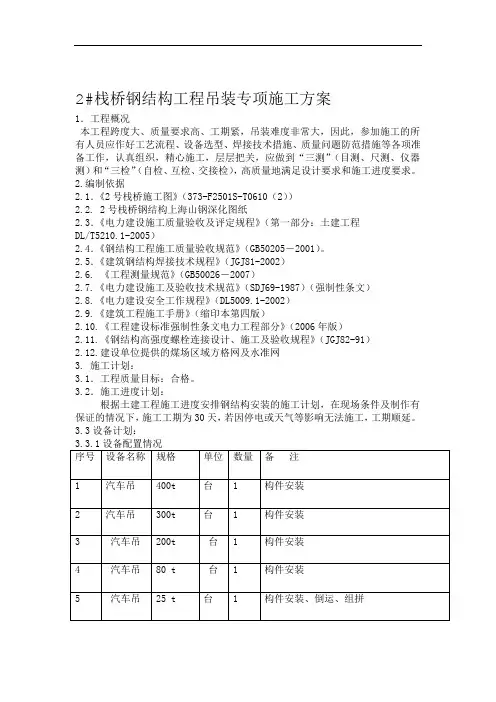

作业所需的工器具、仪器和仪表
